Навес для мангала своими руками из металла чертежи фото

Пошаговое изготовление

Обязательно наличие заранее подготовленного чертежа.

Начать работу нужно с разметки площадки. На угловых отметках забиваются колышки и между ними натягивается веревка, чтобы отметить периметр будущей постройки. Угол между веревками на колышках должен составлять 90о.

Ямы для фундамента копаются по углам шириной 50х50 см и полметра в глубину. Над поверхностью земли столб должен быть выложен кирпичом не менее, чем на 15 см для вентиляции. Дно ямы усыпается гравием и разравнивается. Кладка — из красного кирпича на цементном растворе М300. Толщина швов должна быть не более 10 см. При кладке кирпича на нижние ряды закладывается стальная проволока, и два ее конца выводятся наружу. Ведь на них фиксируется брус нижнего яруса, чтобы предотвратить в дальнейшем смещение.

Столбы должны быть выложены на одинаковой высоте. Это можно проверить при помощи строительного уровня или лазерного невелира. Если столбы получились неровными, недостающую часть можно выложить цементным раствором. Брус для изготовления каркаса отпиливается по размеру сторон. В местах стыка на углах нужно сделать пазы в ширину бруса и глубиной ровно в половину его ширины. На столбы под брусья укладывается гидроизоляция из рубероида, защищая древесину от влаги из кирпичей, которые ее будут впитывать.

Выпиливаются вертикальные стойки равной длинны, и, чтобы закрепить их в углах, делаются крепления «шип-паз». После создания шипов и пазов стойки устанавливаются и временно крепятся раскосами из теса. Верхний ярус делается на земле или на нижнем ярусе. Так же отмеряется брус по длине, запиливаются пазы для стыковки брусьев и вертикальных стоек. Для поднятия и установки конструкции верхнего яруса понадобится помощь.

После установки верхнего яруса проверяется вертикаль стоек, и они фиксируются уже на постоянную основу, убирая временные каркасы. Лучше всего использовать для этого металлические уголки, которые после завершения постройки нужно обработать средством от ржавчины. Угол ската не имеет ключевого значения и может быть любым, но не менее 10о.

Стропила навеса для мангала выпиливаются заранее и собираются на земле: пары стропил крепятся между собой. Потом эта конструкция, тоже не без дополнительной помощи, устанавливается, и уже на нее укладывается обрешетка из теса и рубероид.

На этом этапе делается разметка трубы для вытяжки, даже если о ней забыли во время составления чертежа. Дыму нужно куда-то деваться, и в ее отсутствии он заполнит собой пространство постройки, выходя по бокам от крыши. Вытяжка крепится над мангалом. С помощью вертикального отвеса обозначается место крыши внизу, куда будет выходить труба. По меткам вырезается ножовкой лишняя обрешетка.

Металлочерепица настилается снизу, но, если покрытие выбрано другое, выкладываться может другим способом. Отверстие для дымохода нужно обозначить на материале сразу и по надобности вырезать нужную форму еще на земле. В конце уже крепится конек.

При настиле пола стоит оставлять между досками зазоры в несколько миллиметров, чтобы влага стекала.

Как сделать навес над мангалом своими руками ↑

Металлический

монтаж 1
монтаж 2

Под металлический каркас устраивают столбчатый вариант фундамента. Для него копают либо бурят углубления диаметром в 0,3 см и глубиной в 0,5 м, куда точно по центру вставляют металлические профили (⌀ 80 мм) длиной 3 м и заливают бетоном. Он должен быть достаточно жидким, чтобы бетон полностью заполнил все углубления.
Работы продолжают лишь после того, как бетонная подушка полностью застынет. На это уйдет пару дней.
После выравнивания верхушек металлических столбиков по отвесу к ним по периметру приваривают металлические профили и уголки. Лишние части опор срезают. Если же высота опоры недостаточная, к ней смело приваривают дополнительный фрагмент, поскольку в любом случае его скроет конструкция.
К обвязке крепят металлические стропила.
На них можно набить деревянную обрешетку. В этом случае крепить кровлю из металла, поликарбоната или простой тентовой ткани будет проще.

Рекомендуем
Такую конструкцию, как правило, сваривают, но если возникают затруднения со сварочным аппаратом, крепление можно выполнить соединением болтами.

монтаж 3
монтаж 4

Можно выбрать простую двускатную крышу, для отделки которой можно использовать широкий ассортимент материалов. Если хочется получить оригинальную беседку для мангала под навесом, как видно на фото, можно установить три гнутые арки: по центру и краям. Чтобы верхушки не могли разойтись, их соединяют поперечиной из квадратной пластины 20 на 20 мм.

Если вы не хотите тратить свое время на изготовление подобной конструкции своими руками, можно купить разборную, скажем, металлический навес для мангала КМ 1 или КМ-3. В отзывах потребителей подчеркивается элегантность такого сооружения, удобные размеры (233х233х170) и относительно небольшой вес. Его можно легко перенести в нужное место, ну а сборка не более сложна,чем игра в детский конструктор.

https://youtube.com/watch?v=8KKXj2ZCjA0%3F

Деревянный

Один из самых практичных вариантов барбекю с навесом для дачи считается деревянный. Он с трудом нагревается под жарким солнцем и создает ощущение особого уюта и близости человека с природой.

Под деревянную конструкцию необходимо устроить фундамент, который затем заливают бетоном. Фундамент можно собрать из кирпича. Конечно, на это потребуется больше труда, зато конструкция получится намного долговечнее.
К горизонтальному поясу, уложенному на фундамент, крепят вертикально установленные столбы-стойки из дерева, на которых сделаны специальные пазы под крепеж горизонтальной обвязки из деревянных балок.
Последние должны проходить вдоль всего периметра конструкции, что обеспечивает ей большую устойчивость.
Между вертикальными и горизонтальными опорами устанавливают стропила с шагом не более 100 см.

На них набивают обрешетку, расположив обрезные доски из теса под прямым углом к стропилам.
При достаточно большой площади конструкции под коньковым брусом крыши необходимо установить дополнительные стойки.
Следующий этап – это укладка кровельного материала. Для его крепления используют строительные шурупы.

Важно
Использовать для такого соединения гвозди не рекомендуется, поскольку они не обеспечат конструкции надлежащую прочность и устойчивость.

При желании можно обустроить также пол.

Оптимальным вариантом для него считается стяжка из бетона, отделанная керамической плиткой, либо покрытая эпоксидное полимерной смесью. Эти покрытия прочны и не подвержены гниению.
Если предпочтение отдается деревянному полу, то наилучшим вариантом будет террасная доска, которая отличается влагостойкостью.
Значительно более доступнее обойдется дощатый пол. Толщина досок должна быть более 4 см, иначе пол будет провисать при ходьбе. Между ними оставляют небольшие зазоры, порядка 0,5-1,0 см, которые обеспечат свободный сток воды.
Фундамент должен быть на 20-50 см выше уровня грунта на дачном участке. Только в этом случае будет обеспечена хорошая вентиляция пола.

Посмотрите на видео, как сделать навес над мангалом.

https://youtube.com/watch?v=LoWPGUtVWik%3F

2023 stylekrov.ru

Лучшие материалы для крыши

Что касается крыши над барбекю, ее форма может быть самой разнообразной: одно- и двускатной, купольной, арочной или в виде конуса. Проще всего сделать односкатный навес или оформить его в виде арки.

Для защиты трубы над мангалом можно соорудить дымосборник. Он возвышается над уровнем крыши примерно на 120-150 сантиметров и предохраняет конструкцию от попадания дыма внутрь.

Из кровельных материалов для навеса хорошо зарекомендовали себя рубероид и профнастил. Если было принято решение спрятать барбекю под арочным сооружением, рекомендуем использовать цветной поликарбонат. Большие пристройки нуждаются в более серьезном перекрытии – мягкой кровле, металлочерепице.

Инструкция, как сделать навес над мангалом

Перед началом постройки нужно подготовить территорию: очистить от растительности, устранить неровности площадки и, если требуется, сделать фундамент на всем пространстве под будущим навесом. Так как большой нагрузки на бетон не будет, для армирования можно использовать дешевую и тонкую рифленую арматуру толщиной от 7-8 мм.

Следующий обязательный шаг – выкопать ямы для опор, из которых будет состоять каркас. Чтобы рассчитать, где именно должны располагаться ямы, нужно нарисовать схему навеса для мангала и выполнить замеры. Оптимальное расстояние между опорами, обеспечивающее прочность и надежность конструкции: 1,5-2,0 метра. Так что для навеса небольших размеров (например, 2х2 метра) хватит по одному столбу на каждом углу. Так как опоры на 80-100 см погружаются под землю, их длина должна быть около 3 метров – чтобы обеспечить оптимальную двухметровую высоту для навеса.

Далее мы расскажем про нюансы строительства навеса для мангала из различных материалов: металла, дерева и кирпича.

Навес для мангала из металла

Для металлического каркаса лучше выбрать либо круглые трубы диаметром 80-100 мм, либо профильные прямоугольные трубы размером 40х80 мм. Они устанавливаются в выкопанную яму с подушкой из песка, укрепляются простым арматурным каркасом из нескольких поперечных и продольных прутков, а после заливаются бетоном.

Чтобы сварить навес для мангала хорошей прочности, вертикальные столбы укрепляются в верхней части, соединяясь между собой обвязкой: в виде горизонтальных профильных квадратных труб толщиной 30-40 мм. А сверху к этим трубам привариваются фермы: каждая ферма состоит из двух профильных труб тех же размеров, которые соединяются между собой ребрами жесткости – отрезками профильной трубы меньшей толщины (примерно в два раза), либо короткими стальными квадратами толщиной 16-20 мм.

Расстояние между фермами не должно превышать 50-60 см. Для односкатного или ровного навеса в качестве ферм подойдут прямые трубы. А для укладки поликарбоната лучше взять изогнутые трубы в форме дуги, как на фото навеса для мангала ниже – чтобы они повторяли форму плавной покатой крыши, и лист можно было закрепить по всей поверхности ферм.

Закрепляется кровля из поликарбоната или профнастила при помощи специальных пресс-гаек, которые имеют плотную прокладку и исключают протекание навеса в местах крепления к каркасу.

Навес для мангала из кирпича

Делая своими руками навес для мангала из металла, можно украсить конструкцию красивыми кирпичными столбами. Для этого установленные металлические столбы обкладываются кирпичной кладкой. В качестве основы лучше всего использовать трубы с квадратным сечением.

Каждый следующий ярус кирпичей смещается на полтора кирпича в сторону, чтобы обеспечить устойчивость и прочность столбов. После каждого ряда кирпичи прокладываются цементным скрепляющим раствором.

Можно построить кирпичные опоры и без использования вертикальных опор в виде труб. Для этого перед укладкой кирпичей потребуется установить арматурные каркасы, как для столбчатого фундамента – на всю высоту будущих столбов. Каждый каркас должен состоять из четырех вертикальных рифленых прутков класса А-3 толщиной 10-15 мм и коротких горизонтальных перегородок того же диаметра (с интервалом 15-20 см). Далее готовый арматурный каркас обкладывается кирпичами, после чего внутренность готового столба заливается бетоном.

Дальнейшая стройка навеса происходит по той же инструкции, что и в случае с металлическим каркасом.

Навес для мангала из дерева

Деревянный навес для мангала на даче строится быстрее и проще всех остальных. Но, как уже говорилось ранее, нуждается в комплексной обработке поверхности: для защиты от воды, огня и дыма.

Для вертикальных опор лучше всего взять деревянные брусья размером 80х80 мм. Процесс их установки происходит по аналогии с металлическими столбами. Верхнюю обвязку для укрепления опор установить на деревянном каркасе легче: брусья меньшей толщины (40-50 мм) просто прибиваются гвоздями или прикручиваются саморезами.

Далее делается крыша: для деревянного каркаса отлично подойдут либо обычные доски, либо профнастил с красивым полимерным покрытием. Проще всего сделать ровный или односкатный навес: для этого сверху на вертикальные опоры с обвязкой через каждые 50-60 см укладываются деревянные бруски (размером 60-70 мм), и к ним крепится выбранная кровля.

Более красивый вариант с четырехскатной шатровой крышей требует сборки стропил: из четырех соединенных в одном конце брусьев (70-80 мм толщиной), которые крепятся по краям каркаса. Дополнительно их можно укрепить обрешеткой. Далее на установленные стропила монтируется крыша.

Из чего можно сделать

Конструкцию можно изготовить из разных материалов, каждый из которых имеет преимущества и недостатки. Сейчас мы детально рассмотрим этот вопрос.

Из чего делают навес:

Металл. Металлическое укрытие – бюджетный, но не слишком хороший вариант. Материал будет нагреваться от солнечных лучей, а также от огня и дыма – неизменных спутников жарки шашлыков. Из-за этого в жару находиться под навесом будет невыносимо. Поэтому металлическими делают только компактные укрывные конструкции для маленьких мангалов.
Дерево. Деревянные навесы украсят любой участок, так как выглядят эстетично. К тому же их легко подгонять по размерам и монтировать. Однако есть существенный недостаток – плохая огнеупорность. Учитывая, что это навес для мангала, что означает работу с огнем, этот недостаток может иметь критическое значение. Также деревянное укрытие менее долговечное и прочное, чем его аналоги из других материалов.
Поликарбонат. Самый популярный вариант. Материал недорогой и прочный, легкий в установке. Отлично выполняет возложенные на него обязанности. Кроме того, поликарбонат гибкий и долговечный, так что конструкция простоит очень долго. Также поликарбонат пропускает много света. Недостатков у этого материала нет.
Профнастил. Не менее популярный вариант, чем предыдущий. Он долговечный и легкий. Кроме того, профнастил не воспламеняется. Его легко вписать в любой интерьер. Кроме того, благодаря большому ассортименту вы сможете выбрать тот цвет или оттенок, который придется вам по вкусу. Из минусов можно выделить плохую светопроницаемость и быстрое нагревание.

Изделие из металла

Навес для мангала из металла является самым распространенным. Правда, сделать его своими руками будет намного сложнее, если нет навыков работы со сварочным аппаратом. Металлические конструкции имеют ряд преимуществ:

Длительный эксплуатационный период.
Высокая надежность и прочность конструкции.
Материал не гниет.
Обладает прекрасным внешним видом.
Оригинально смотрится на участке.

Правда, у металла есть несколько недостатков. Первый – стоимость. Второй – сложность создания накрытия своими руками. Третий – без должной защиты металл может поржаветь. Четвертый – металл будет нагреваться не только под воздействием огня от печи, но и от лучей солнца. Пребывать под таким накрытием будет проблематично. Вот почему чаще всего конструкции из металла делают только как укрытие для углей.

Чтобы сделать навес над мангалом из металла нужно иметь такие инструменты:

сварочный аппарат;
болгарка;
строительный уровень;
рулетка и маркер;
дрель.

Первый этап создания необязательный. Это создание фундамента. Он нужен, если конструкция будет иметь большой вес. Ведь если просто установить навес на грунт, то вод воздействием влаги конструкция может проседать, станет кривой и выйдет из строя. Сам фундамент делается плиточным, углубленным на 40–50 см. Для экономии можно выбрать пропорции бетона 1 к 4.

Следующий шаг – установка опор. Это четыре вертикальные стойки, на которых держится кровля. Для жесткости столбы конструкции соединяются горизонтальными перегородками. Они нужны в трех местах, это как минимум. Еще стоит учесть, что ширина крыши должна быть больше ширины мангала на полметра. Опоры делаются прочными, чтобы могли выдержать ветровую нагрузку, вес кровельного материала и осадков зимой. Опорами служат металлические профильные трубы. Они бетонируются на своих местах, к ним привариваются перегородки, а также делается верхняя обвязка.

Особое внимание следует уделить обвязке. Это горизонтальные металлические рейки, которые соединяются в верху по всему периметру при помощи сварки к опорным столбам

Еще можно использовать металлический уголок. Чтобы конструкция была ровной, требуется выставлять перемычки по уровню. Обрешетка делается в зависимости от выбранного типа кровли и материала. Если это будет односкатная кровля из профнастила, то достаточно к готовой обвязке с шагом в 50–60 см приварить балки, как показано на этом фото.

На этом строительство не заканчивается. Ведь есть оставить все как есть, то навес может скоро поржаветь. Вот почему его нужно защитить от коррозии. Для этого используется краска или специальное защитное средство от ржавчины. По желанию конструкцию можно украсить дополнительными элементами декора.

Конструктивные особенности

Любой навес для барбекю состоит из опорных вертикальных столбов и крыши. Это может быть отдельно стоящее строение, конструкция на отдельной площадке, примыкающая к дому, хозблоку, бане, гаражу, беседке, либо моносооружение, обычно мобильное, где крыша и мангал соединены между собой стойками.

Размер навеса для барбекю напрямую связан с размером печи. Это может быть маленькое укрытие только над очагом, либо полноценная крыша с местом для отдыха.

Навесы для барбекю, фото мобильной кованой конструкции

Каркас навеса для мангала – материалы

Каркас – это опора навеса для мангала, она должна быть прочная, огнеупорная, жаростойкая, простая в уходе, не реагировать на дельты температуры и перепады влажности. Но вместе с тем красивая и гармонично вписываться в общий архитектурный ансамбль участка. Здесь можно выделить 3 вида навесов для барбекю:

Деревянные из бруса, оцилиндрованного бревна, стволов деревьев. Такие сооружения прекрасно вписываются в любой ландшафтный дизайн. Построить деревянный навес для барбекю своими руками достаточно просто, не требуется специальных навыков и оборудования, материал легко обрабатывается бытовыми инструментами. К недостаткам можно отнести недолговечность, пожароопасность и гниение дерева, его поражают грибки, отдельно подчеркнем уязвимость перед грызунами и насекомыми. Чтобы продлить срок эксплуатации и сохранить эстетику, деревянный каркас для навеса барбекю необходимо тщательно обработать огнестойкими и антисептическими средствами, дополнительно прогрунтовать и покрасить.

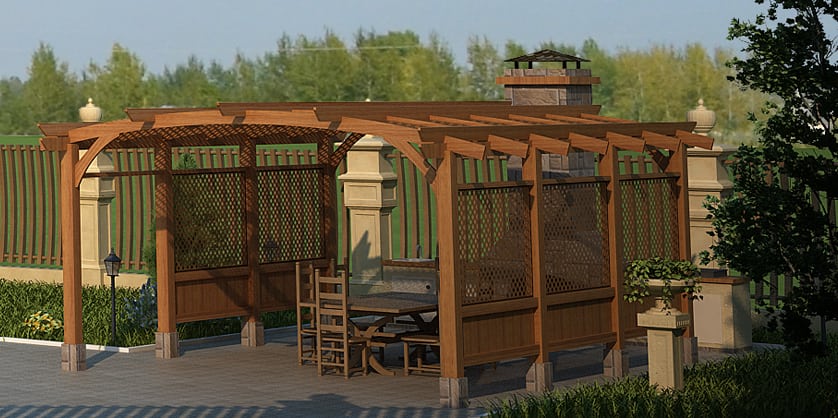

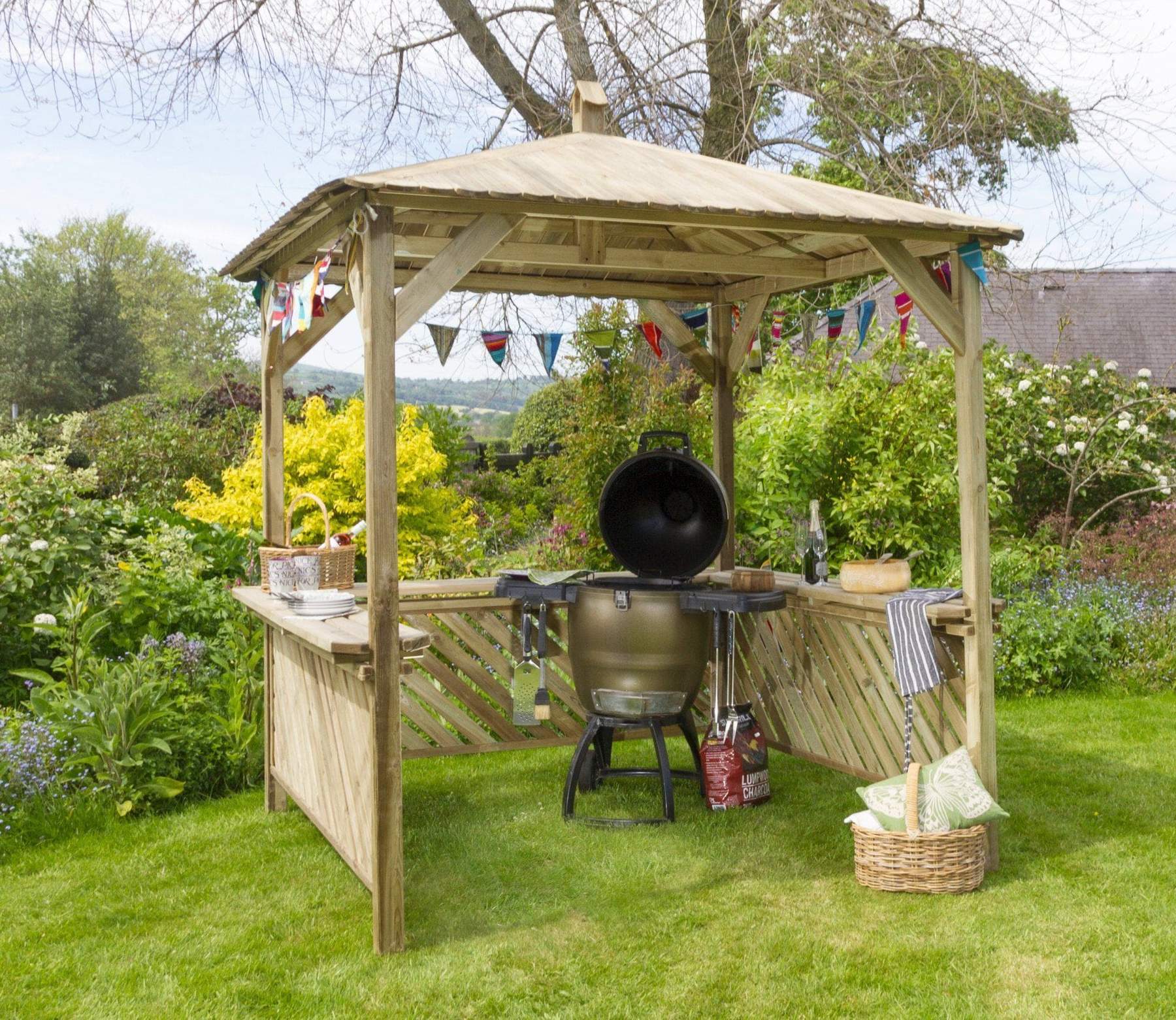

Навес для мангала, фото деревянной постройки в рустикальном стиле

Металлические: кованые, сварные, сборные. Это самый востребованный вид навесов над мангалом. Главное преимущество – долговечность и пожаробезопасность материала. Если в хозяйстве есть сварочный аппарат, а у вас навыки работы на нем, по сути, навес для барбекю из металла – это недорогое, простое и очень надежное сооружение, которое прослужит не один десяток лет. Но металлический навес для мангала подвержен коррозии, нагревается от УФ-лучей и огня. Каркас необходимо обработать антикоррозийным средством, покрыть грунтом и краской, здесь хорошо себя зарекомендовали составы с молотковым эффектом.

Навес над мангалом, фото переносной сварной конструкции из круглой трубы и профнастила

Каменные, бетонные, кирпичные – такие условно можно отнести к капитальным сооружениям. Чтобы построить навес для мангала из кирпича или камня потребуется, навыки в кладке вертикальных столбов, значительные временные и трудозатраты, а также некоторые неудобства при работе с раствором. Но такой навес над барбекю самый долговечный, совершенно не боится огня и не нагревается от солнца, не нуждается в финишной отделке, в процессе эксплуатации не требуется дополнительного ухода.

Фото барбекю из кирпича под навесом, для такого сооружения рекомендован ленточный или плитный фундамент

Как и из чего лучше сделать крышу для навеса над мангалом

Крыша навеса для мангала может быть одно- или двускатная, арочная, вальмовая, купольная, конусная и даже фигурная криволинейная. Выбор формы зависит от кровельного материала и ваших возможностей. Проще всего своими руками сделать односкатный и арочный навес для барбекю.

Односкатная крыша – самый простой способ защитить барбекю от осадков

В качестве кровельного материала для навеса барбекю чаще всего используют профнастил, рубероид, для арочных конструкций идеальным решением служит цветной поликарбонат. Для сложных, больших пристроек – металлочерепица, мягкая кровля.

Профнастил – это рифленые металлические листы, покрытые прочным полимером, защищающим материал от ржавчины, выгораний, вредных химико-биологических воздействий окружающей среды

Не боится огня, что важно для постройки вокруг барбекю. Огромная цветовая палитра позволяет подобрать листы практически под любой стиль архитектурного ансамбля на участке

Крышу над барбекю рекомендуется делать из профнастила толщиной 0,5 мм

Поликарбонат более универсален относительно профнастила. Для кровли над барбекю лучше подходит сотовый поликарбонат, с ребрами жесткости внутри, толщиной 6-12 мм. Материал слабогорюч, плавится, но почти не поддерживает горения, а монолитно-литые листы вообще не горят. Материал легкий, практически не создает нагрузку на опоры.

Материал гнется, поэтому из него легко своими руками можно сделать крышу над барбекю не только с прямым уклоном, но и арочную, криволинейную, сложной формы, с несколькими изгибами, что открывает широкие горизонты для дизайна пристройки к мангалу.

Навес для мангала из поликарбоната выглядит легко и невесомо, благодаря прозрачности материала

Как самостоятельно построить навес: особенности монтажа конструкции

Дерево – самый простой в обработке материал, поэтому рассмотрим, как сделать навес для мангала своими руками на примере конструкции с деревянными опорами и перекрытиями. В первую очередь, учитывая все перечисленные выше рекомендации, необходимо составить чертеж с указанием на нем размеров будущего строения. Это поможет точнее определиться с количеством нужных материалов.

Обычно для сооружения деревянного навеса используют брус или бревна (с диметром не менее 10 см) под столбы, бетонную смесь, щебень для подушки под фундамент, доски достаточной длины и с толщиной более 5 см для стропил, материал для кровли, крепежные элементы – шурупы, саморезы болты. Также понадобится подготовить набор инструментов и дополнительных приспособлений, а именно:

лопату для копки ям под фундамент;
молоток;
ножовку;
дрель с насадкой для смешивания бетона;
топор;
шуруповерт;
строительный уровень;
рулетку измерительную;
длинный шнур или веревку;
ведро под раствор.

Хотя деревянная конструкция имеет небольшой вес, но все же она нуждается в фундаменте. Для этого по периметру выкапывают 4 ямы глубиной около 70 см, насыпают в них прослойку из щебня (5-10 см), устанавливают опоры и заливают заранее подготовленным раствором. В процессе установки столбов следует проверять правильность их положения строительным уровнем, чтобы избежать перекосов. Также стоит заранее протянуть шнур, очерчивающий периметр постройки, с его помощью ровно расположить опоры будет проще. После застывания бетона, длящегося, как правило, трое суток, можно переходить к сооружению перекрытий.

В верхней части опор вырезаются пазы, к которым болтами крепят брусья, служащие горизонтальными перекрытиями. Их размещают по периметру навеса и используют как основание для стропил. Далее на перекрытия монтируются доски. Закреплять их лучше прочными длинными шурупами. Определяясь с количеством стропил, следует исходить из принципа, что расстояние между ними не должно быть более 1 метра. Если пренебречь этим правилом, то в зимний период навес может не выдержать нагрузки от снежного покрова.

Монтаж стропил

Затем на стропила набивается обрешетка, а к ней крепится выбранный для кровли материал. Он может быть любым. Чаще всего для таких конструкций используют профнастил, поликарбонат или металлочерепицу. Если хотите обеспечить сооружению ветрозащиту, то его стоит расположить близко к плотному забору или стене какой-либо постройки, также можно соорудить с одной или нескольких сторон стену из досок или профнастила.

Как сделать навес для мангала на даче своими руками – пошаговая инструкция

Будем делать небольшой деревянный навес над мангалом своими руками с поликарбонатной односкатной крышей. Перед работой необходимо выполнить чертеж, где будут указаны основные узлы и размеры конструкции.

По чертежу просчитайте, сколько и какого материала потребуется для крыши над мангалом

Выбираем место для мангала, желательно, чтобы оно было белее чем за 5 м от вашего жилого дома. Размечаем участок столбиками, натягиваем веревку. Если планируется площадка из плитки или бетона, снимаем верхний слой грунта. Выкапываем по углам ямы для столбчатого фундамента, глубиной 700 мм. Расстояние между столбами для навеса под мангал не более 2 м. Если почва болотистая или зыбкий грунт, лучше сделать свайное основание.

Важно: Согласно пожарным нормативам, мангал даже с навесом запрещено размещать ближе чем на 8 м к соседнему дому.

На дно насыпаем песчаник и щебень, слои по 100-200 мм, трамбуем. Вязем из 3-4 рифленых прутов армирующий каркас, диаметром 300 мм. Наливаем на до 100 мм бетона и вставляем каркас. Обматываем его рубероидом на 2 слоя, проклеиваем край. Заливаем импровизированный столб бетоном, желательно, чтобы он на 100-200 мм был выше уровня земли.

Как правильно бетонировать анкер

Полезно знать: Для экономии средств и времени фундамент под навес для мангала можно не заливать. Достаточно промазать стойки битумом на 2 раза, хорошо обмотать рубероидом и забетонировать столбы в земле, но такое решение для мангала не долговечно, хоть и очень дешево.

Один из способов крепления вертикальных стоек на фундамент

Через 28 суток, после окончательного становления бетона, можно приступать к возведению навеса над барбекю. На металлические, оцинкованные уголки крепит вертикальны столбы, из бруса с сечение 100*100 мм, проверяем геометрию по отвесу. Замеряем высоту опор, подпиливаем до нужного уровня. Чтобы сохранить правильный уклон крыши над мангалом, передние столбы должны быть выше задних на 300 мм на каждый м/п. Так, если глубина строения над барбекю 2 м, то передние столбы следует делать выше задних на 600 мм.

Стягиваем конструкцию над барбекю по периметру верхних оголовков столбов брусом с сечением 100*100 мм, на уголки, для прочности можно сделать запилы на полбруса. Проверяем вертикали и горизонтали строения.

Далее из обрезной доски 100*40 мм делаем стропильную систему, устанавливаем на специальное крепление – салазки. Расстояние между стропилами 500-600 мм, но не более 1 м. Край стропильной ноги должен на 300 мм выходить за пределы верхней обвязки, чтобы вода не попадала внутрь зоны барбекю.

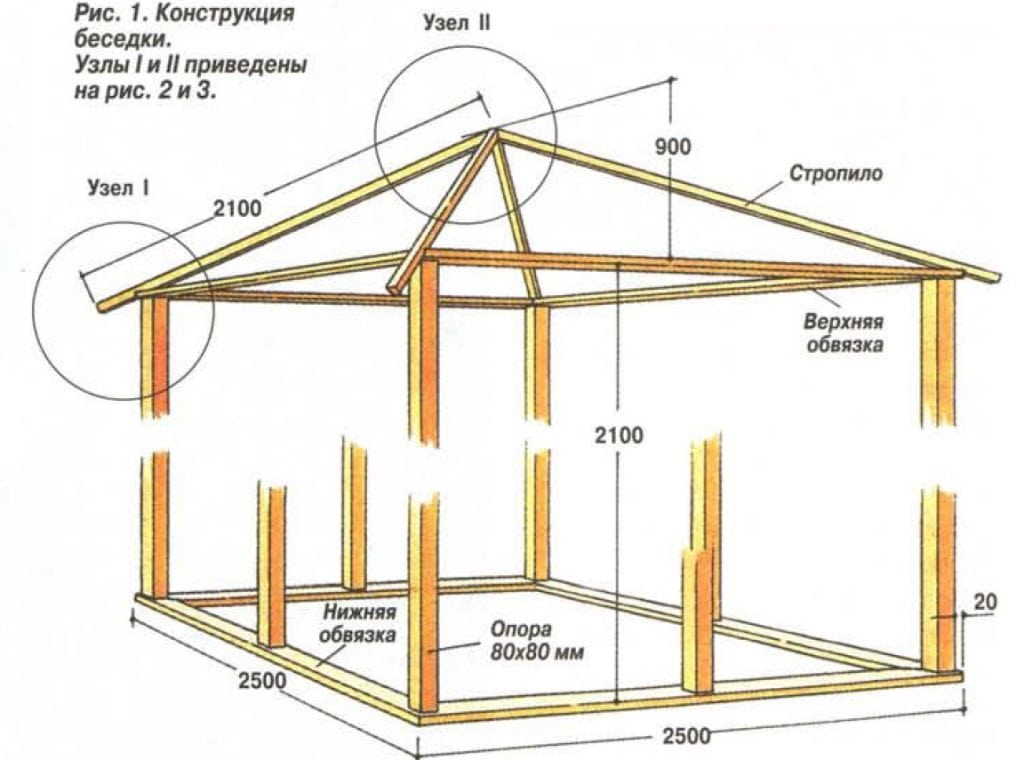

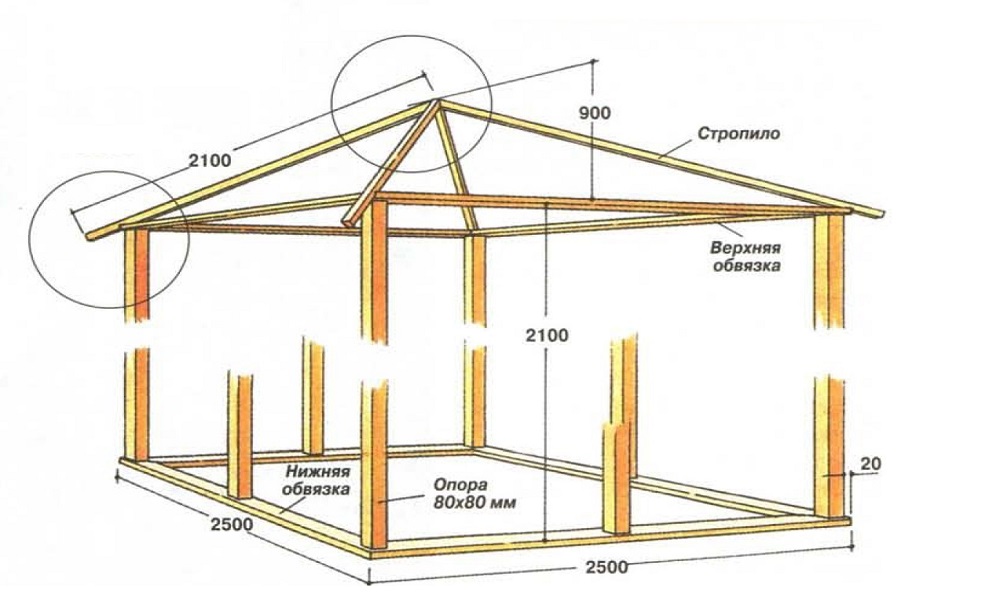

Схема сборки простой конструкции над барбекю

Обрабатываем все деревянные детали вокруг мангала антисептиком и огнеупорной пропиткой, средство должно отвечать 1 степени защиты от пожара, обычно розового цвета. После высыхания пропиток конструкцию для барбекю нужно покрыть краской, лаком, лазурью либо цветным маслом.

Можно монтировать над мангалом крышу из поликарбоната. Лист нарезаем в размер и крепим на специальные термошайбы, торцы закрываем специальным алюминиевым профилем, чтобы осадки и пыль не попадали внутрь сот.

Как правильно крепить поликарбонат к дереву

Навесы для барбекю на даче можно строить из любых подручных материалов, очень красиво и гармонично с природой смотрятся постройки из стволов деревьев или из бутового камня

Обратите внимание на галерею к статье, в ней вы найдете простые и оригинальные идеи для барбекю на своем участке

Полноценный комплекс с мангалом и зоной отдыха
