Пошаговая инструкция по строительству теплицы из пластиковых труб своими руками

Как сделать беседку своими руками из водопроводных труб

Разберем детальнее каждый этап работ.

Подготавливаем материалы и инструменты

• полипропиленовые трубы;
• прецизионные ножницы для резки материала;
• металлические трубки или куски арматуры;
• паяльник;
• муфты (фитинги) разного диаметра;
• материал для обшивки стен, крыши;
• строительный фен;
• лопата.

Пригодятся фитинги таких типов:

• угловые – для соединения под углом 90 0 ;
• тройники – фиксируют три куска трубы под прямым углом;
• удлиняющие – для крепежа трех труб под 180 0 .

Резка полипропилена по размерам

Когда чертеж конструкции разработан, а все материалы куплены, необходимо приступать к нарезке деталей для сооружения.

Для удобства резки ПВХ труб, желательно приобрести специальные ножницы, либо воспользоваться ножевкой по металлу

Обычными ножницами из металла здесь не справиться, поэтому нужно взять прецизионные с трещеточно-разрезным механизмом. Ими легко фрагментировать трубы диаметром от 3 до 40 мм.

Так как лезвия таких ножниц сделаны из высшего класса легированной стали с зазубренной рейкой, разрезы получаются ровные, без заусенцев. Прилагать усилия не нужно. Все выполняется движением одной руки.

Сборка каркаса беседки

Порядок действий следующий:

1. Проводим разметку для установки опор. Их должно быть минимум четыре, по одной в каждом углу. Стояки придадут беседке жесткости, устойчивости к сильному ветру.
2. Выкапываем под них ямы глубиной от 20 см и выше.
3. Вставляем в ямы куски металлических труб. Их диаметр должен быть немного больше пластиковых, чтобы последние плотно вставлялись. Альтернатива – прутья арматуры. В этом случае полипропиленовые трубы насаживаются на них сверху.
4. Как только опоры плотно закрепились, нужно приступать к верхней обвязке. Для этого вверху каркаса части нарезанных труб соединяют между собой и стояками угловыми или тройными фитингами (в зависимости от типа проекта). Скелет под крышу готов.

Но существенный недостаток такого пластмассового каркаса – неустойчивость к ветру и дождю.

Декорирование стен

Выбор материала зависит от бюджета хозяев.

Популярные варианты для отделки:

• поликарбонат;
• полиэтиленовая пленка;
• тент или брезент;
• шторы.

В двух последних случаях для лучшей фиксации к полотну лучше пришить петли. Для этого используют нитки с иглой или строительный степлер. Если для обшивки вы выбрали ткань, то она должна быть водонепроницаемой. Подойдут и шторы для душевой.

Пользователи также ищут :

Крепеж поликарбоната выполняется на уже готовое сооружение. Для этого потребуются специальные термогайки и герметик. Такая постройка легко выстоит под дождем, но и разбирать ее сложнее.

По периметру беседки можно посадить дикий виноград. Разросшийся, он создаст тень.

Выполняем настил крыши

Фитинги, вмонтированные в верхней обвязке, дают возможность проектировать крышу любого дизайна.

Наиболее простой вариант с двухскатной крышей делают следующим образом:

1. При выполнении верхней обвязки к трубам фиксируем тройники под углом 45 0 .
2. В них вставляем стропила.

Каркас крыши готов. Сверху настилаем кровельный материал.

Фото: парник на даче. Принцип сборки каркаса одинаковый. Различия в геометрической форме констукции и в обшивке стен.

Проектирование парника из пластиковых труб

Выбор размера и формы, которыми будет обладать готовая теплица из ПВХ труб, зависит только от индивидуальных требований владельца участка: особых ограничений при строительстве не будет. Парник, сделанный своими руками, может быть как стационарным, так и разборным. Нет смысла в установке постоянного каркаса, если планируется использование теплицы только, к примеру, для выращивания рассады весной.

Предлагаемых конструкций теплицы или парника из труб ПВХ существует масса. Наиболее актуальные из них:

• арочная теплица;
• прямоугольные односкатные или двускатные парники;
• теплица в виде купола (зачастую используется и в качестве декоративного сооружения;
• парник, выполненный в виде пристройки, т.е. вход в него будет располагаться не со стороны улицы, а из дома.

Ассортимент труб и соединительных элементов к ним позволяют собирать сложные конструкции- например, с двускатной крышей

ПВХ трубы имеются в продаже в виде отрезков длиной от 2 до 7 метров. Более длинные изделия подразумевают уменьшение количества соединительных элементов между сегментами.

Различными будут и варианты материала для покрытия парника. Чаще всего применяются листы поликарбоната или простая полиэтиленовая пленка повышенной плотности. Покрытие из пленки отлично выполняет свои функции в осенние и весенние месяцы, а для слишком низких температур его может оказаться недостаточно. Теплицы, используемые круглый год, обычно накрываются поликарбонатом. В летние месяцы данный материал защищает растения от негативного влияния ультрафиолетового излучения, в зимние – от мороза и снега.

Немаловажным вопросом будет и выбор места для расположения парника или теплицы. Стоит учесть такие факторы:

• парник не должны окружать деревья или другие строения. Если теплица будет постоянно находиться в тени, нормально функционировать она не сможет;
• полезно будет ознакомиться с календарем погоды вашего региона, чтобы вычислить преобладающее направление ветров. Данная операция поможет уменьшить теплопотери теплицы;
• подход к теплице должен быть свободным: дверь парника должна совпадать с дорожкой.

Особенности материала для изготовления

Трубы из металлопластика набирают всё большую популярность среди пользователей, которые находятся в поисках недорогостоящих качественных материалов для изготовления теплиц. Как и любые другие материалы, трубы обладают плюсами и минусами, которые нужно адекватно оценивать, чтобы оптимизировать работу на участке.

Преимущества и недостатки

• Основные преимущества пластиковых труб:
• устойчивость к коррозионным процессам — в отличие от металла, пластик не ржавеет под действием влаги, сохраняя свой первоначальный вид;
• небольшая масса — трубы отличаются лёгкостью и прочностью, что удобно при конструировании и повышает мобильность теплички, если её нужно переместить из одной части участка;
• гибкость — материал обладает достаточной гибкостью и легко режется, позволяя создавать простые и сложные соединения, придавая каркасу любую форму без использования специального оборудования;
• огнеупорность — материал загорается через довольно длительное время после прямого контакта с открытым источником огня и сразу же прекращает горение после его устранения;
• длительный срок эксплуатации — срок службы подобной конструкции может составлять 50 лет;
• простота в эксплуатации — для создания конструкции не нужны специальные инструменты и дополнительная обработка самого материала в виде окрашивания или пропитки антисептиком.

Знаете ли вы? Первого создателя настоящего зимнего сада, построенного в XIII в., Альберта Мангуса, обвинили в чёрной магии и сожгли на костре, т. к. люди просто не поверили, что можно вырастить растения зимой без использования колдовства.

• Минусы материалов:
• снижение пластичности при низкой температуре;
• выделение хлорных соединений при горении;
• лёгкость конструкции — нужно позаботиться о закреплении здания, чтобы оно не перевернулось от порыва ветра.

Разновидности теплиц из пластиковых труб

В зависимости от формы, габаритов и предназначения теплицы из пластиковых труб могут быть выполнены в нескольких вариантах:

• односкатные — конструкции с глухой северной стеной, обычно возводятся как пристройки к жилым или хозяйственным постройкам, предназначены для небольшого количества растений;
• двускатные — автономная прозрачная теплица с утеплённым северным тамбуром, габариты подбирает пользователь в зависимости от своих возможностей, может использоваться для собственных нужд или в коммерческой деятельности;
• ангарные — арочная конструкция без стоек внутри, за счёт чего сохраняется полезная площадь, может использоваться в промышленных масштабах;
• блочные — конструкция состоит из нескольких блоков, соединённых стенками с арочными или двускатными крышами, применяются для производства большого количества продукции.

Также конструкции различают по сезонам:

• летние;
• круглогодичные.

Первые являются более простыми и не предусматривают установку обогревающего оборудования. Вторые более сложны в выполнении, подразумевают возможность климат-контроля, но дают больше преимуществ пользователям.

Размеры конструкции

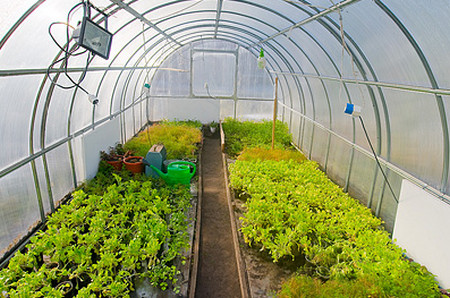

В большинстве случаев в парнике размещают две грядки, которые разделяются тропой.

Грядки в теплице из пластиковых труб

Ширина грядок составляет в среднем 0,9–1,1 м — это даёт возможность высаживать растения в два ряда с нужным промежутком и обеспечить беспрепятственный доступ к ним.

Ширину тропы надо делать такой, чтобы можно было комфортно передвигаться с ведром и другими дачными приспособлениями, включая тачку.

Правильная ширина прохода

Оптимальная ширина дорожки — 0,7–0,8 м. В таком случае ширина конструкции составит 2,3–3 м.

Длина изделия будет зависеть от потребностей и требований к расположению овощей, которые планируется выращивать. Нормы посадки на 1 м2 можно увидеть в таблице ниже:

Вид	Число корней на 1 м2
Огурцы	2–4
Перцы	4–6
Томаты высокорослые	2–4
Баклажаны	2–4
Томаты низкорослые	4–6
Тыквы и кабачки	1–2

С помощью таблицы можно определить длину постройки. Обычно изготавливают конструкции длиной 4–6 м, так как устанавливать парник меньших габаритов нецелесообразно, а для построек большей длины понадобится применить материалы повышенной прочности. Технология строительства также будет отличаться.

Высота постройки должна позволять комфортно перемещаться по ней. Стоит знать, что над посадками должно остаться минимум 50 см свободного пространства.

Правильная высота теплицы

В этом месте будет накапливаться тёплый воздух и происходить воздухообмен в процессе проветривания. Если планируется выращивать низкорослые овощи, то достаточно высоты в 1,9–2 м. Для высоких культур минимальная высота парника составляет 2,3–2,4 м.

Каркас конструкции из трубок образует половину окружности. Ширина изделия является диаметром этого параметра. Если известен диаметр, то можно определить и радиус. Значения позволяют рассчитать длину округа. Сделать это можно по следующей формуле:

L = 2πR = πD, где L — длина окружности, R — радиус, а D — диаметр. Число π равняется 3,14.

К примеру, если планируется изготовить теплицу высотой 200 см, то при правильной дуге ширина должна быть 400 см. В таком случае диаметр окружности равняется 400 см, а радиус составляет 200 см.

Соответственно, длина округа: L = 2 x 3,14 x 2000 = 12560 мм. Необходима лишь половина окружности, поэтому длина дуги высчитывается так: 12560 / 2 = 6280 мм.

Дуга состоит из 2 трубок и крестовины, поэтому полученное значение надо разделить повторно: 6280 / 2 = 3140 мм. Это и будет размер трубы.

Далее надо определить форму конструкции.

Преимущества парника-хлебницы

• удобство использования;
• возможность держать крышку открытой для дождевого полива;
• прочная конструкция современного парника не боится ветра;
• зимой парник оставляют открытым, и он не ломается под снегом.

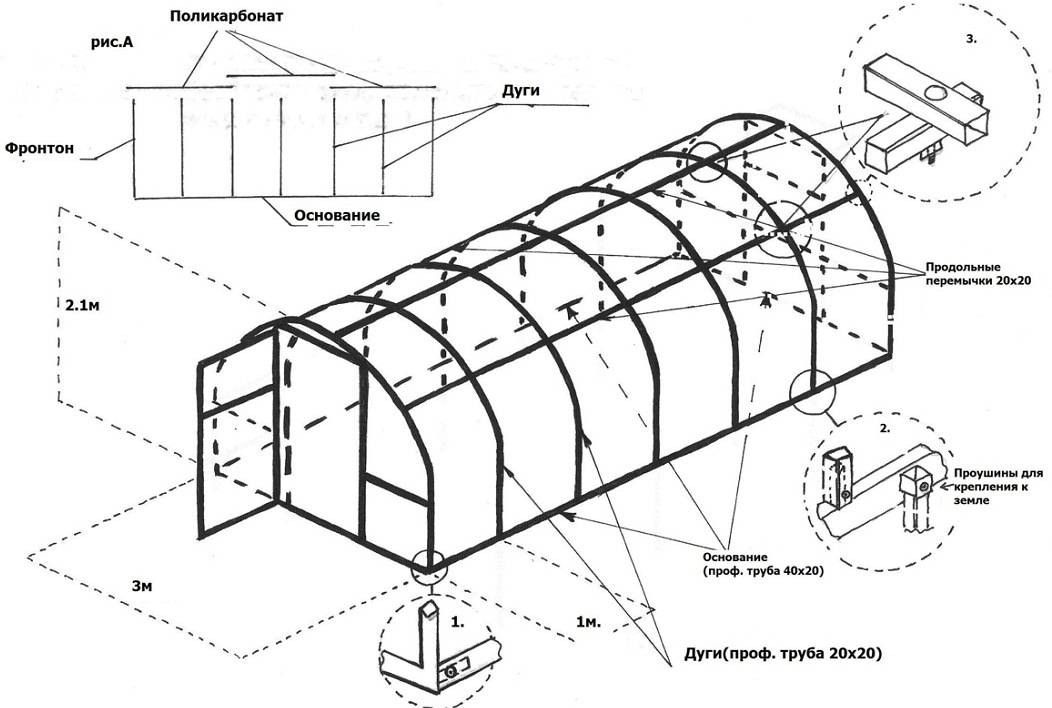

В слайдере ниже наглядно показаны размеры и чертежи всех узлов  паника-хлебницы, спроектированного участником нашего портала с ником Котоffей

Для изготовления парника по факту потребовались:

• Саморез оцинкованный кровельный 4,8х19 — 125 шт;
• Заклепки аллюминиевые 4,8х21 — 23 шт;
• Перфорированная лента оцинкованная 12х0,55 — 1 бухта (25 м);
• 25х0,55 — 2,8 м;
• Болт М12х1,5х80 – 2 шт;
• Гайка М12х1,5 – 4 шт;
• Шайба 12 – 6 шт.

Вот этот хороший парник, воплощенный в профиле и поликарбонате.

При изготовлении парника из поликарбоната своими руками рекомендуется:

• На стыке листов поликорбаната использовать широкую ленту;
• Во всех остальных – узкую;
• В местах хода крышки боковые листы поликарбоната крепить болтами (шляпки саморезов могут помешать крышке свободно открываться);
• В трех верхних точках в середине парника (под ходом крышки, по той же причине) также использовать болты;
• Поликарбонат раскраивать по факту, перемеряя все по нескольку раз, т. к. при сварке соблюсти все размеры до миллиметра не получится;
• Собирать парник в безветренную погоду, чтобы листы поликарбоната не парусили.

В ходе работы в чертеж были внесены коррективы, продиктованные суровой необходимостью.

• Средняя дуга согнута из 2-х сваренных по длине труб 20х20 мм, а не из одной 20х40 мм, которая при сгибании заламывалась на внутреннем радиусе.
• В середине добавлена перемычка. Она нужна для сохранения геометрии парника, после сборки и вкапывания парника на постоянное место ее можно удалить, можно не удалять.
• Из обрезков трубы сделаны нижние упоры для крышки парника.

На среднюю дугу установлена ручка крышки – обычная советская оконная ручка.

Теплица из полнотелых бутылок

Этот вид теплицы обладает повышенными теплоизоляционными свойствами, так как в строительстве используют полые элементы бутылки. Они сохраняют в себе воздух, который обеспечивает сохранность тепла и помогает рассеивать солнечный свет. Теплица из полнотелой пластиковой тары строится поэтапно:

1. Легкий вес всей конструкции облегчает строительство фундамента. Для этого можно использовать шлакоблоки, кирпичи, брёвна или брус.
2. Перед тем как строить основание теплицы соедините между собой доски, размер которых равен 7 на 10 сантиметров. У вас должен получиться прямоугольник. После крепят к ним несущие вертикальные балки. Между ними должно быть расстояние равное 1-1,5 метрам. Теперь собирают строение до крыши и фиксируют по центру с помощью бруса. Расстояние от фундамента около 2-х метров. Это усиливает теплицу и делает ее более прочной.
3. Для сбора основания берут пилу, молоток и гвозди.
4. Каркас теплицы собран. Приступают к монтажу стен из пластиковых бутылок.
5. У каждой бутылки удаляют дно при помощи канцелярского ножа или резака. Это нужно для того, чтобы тара надевалась плотно друг на друга. Так, поступают со всеми пластиковыми емкостями.
6. На нить из капрона устанавливают бутылку – основание. Это единственная емкость, которая имеет дно. Верх же у нее, напротив, срезают. Это необходимо для того, чтобы прикрепить ее к каркасу. После нанизывают бутылки друг на друга. У вас должны получиться плотные столбы.
7. Для связки между бутылками используют все ту же капроновую нить.
8. Чтобы конструкция была ровной и не танцевала, натягивают между двумя опорами нить для фиксации или прибивают рейку из дерева.
9. После крепят получившиеся столбики вверху на каркасе сбоку. Они должны стоять ровно и хорошо быть натянутыми.
10. Крышу монтируют идентично боковым стенкам. В случае выбора установки двускатной крыши делают два прямоугольника и два треугольника, которые соединяют между собой. После сбора устанавливают крышу на стены и прочно крепят ее к каркасу теплицы.
11. Для того чтобы избежать провисания бутылочных столбиков располагают их как можно плотнее друг к другу. Между собой клеят их при помощи жидких гвоздей.
12. Что касается дверей. Они будут выполнены также из пластиковой тары. Делают основание дверного проема и натягивают на них столбики из пластиковых бутылок. Собирают конструкцию также как в случае со стенками и крышей теплицы. После присоединяют дверные петли и ставят двери на свое место.
13. Теплица из полых пластиковых бутылок готова. Осталось обустроить внутри нее гряды с питательным грунтом и высадить культурные растения.

Важно!

Горловина предыдущей пластиковой бутылки должна плотно устанавливаться со стороны днища следующей тары.

Все элементы настоящей теплицы

Теплица из труб ПВХ своими руками собирается достаточно быстро, с минимальным набором инструментов и при этом для покрытия используется как полиэтиленовая пленка, так и поликарбонатные листы.

Оговоримся сразу, теплица из ПВХ труб обычно имеет небольшой размер и не предназначена для всесезонного использования, это скорей парник для выращивания ранней рассады.

Но тем не менее, у такой теплицы есть все элементы самой настоящей теплицы, это:

• Фундамент;
• Каркас;
• Покрытие.

Теплица из труб – материал диктует форму

Теплица своими руками из ПВХ труб может быть изготовлена за одни выходные с минимальными затратами.
Давайте сегодня построим такую теплицу и рассмотрим различные варианты ее устройства, как по креплению каркаса, так и по устройству покрытия. Перед тем как приступить к работе мы должны сразу оговорить одно условие, теплица из ПВХ труб может иметь только арочную форму. Почему?

Давайте рассмотрим на примере.

• Возьмем кусок трубы ПВХ, что обычно используется для холодной и горячей воды, размером приблизительно 1000 мм;
• Уложим трубу на две опоры так, чтобы концы трубы лежали на опорах, а середина была свободна;
• Слегка надавите на центр трубы. Что происходит? Правильно, она провисает.

Если нам потребуется  ПВХ теплица с прямыми стенками, в данном случае нам придется устраивать дополнительные ребра жесткости и упоры, а это нежелательно, для этого лучше подойдет теплица из ПВХ профиля, но это уже совсем другой вопрос.

• А теперь согните слегка трубу так, чтобы образовалась своеобразная дуга;
• Если закрепить трубу в данном положении и надавить на нее в центральной части будет видно, что труба стала намного упруже;
• Действует обычная система арки. Думаем, вопросов больше нет. Приступим.

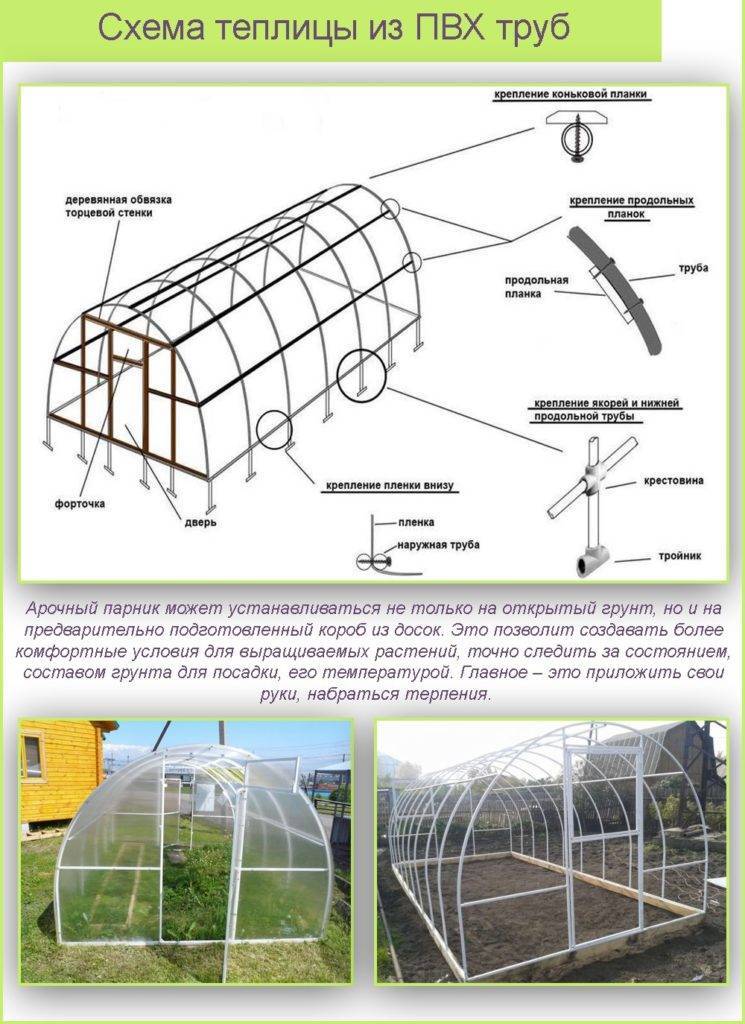

Схемы и чертежи парника из полипропиленовых труб

После того, как вы определитесь с проектом необходимого парника, нужно приготовить расчеты и чертежи для строительства и закупок расходных материалов.

Для любой конструкции лучше выбирать хорошо освещенный участок, наименее продуваемый. Затем нужно определить площадь парника и виды культур, которые будут в нем выращиваться.

Оптимальные размеры таковы, как правило:

• ширина – 3 метра;
• длина – от 4 до 6 метров;
• высота – 2-2,5 метра.

Примеры чертежей

Парник арочный 1,5 на 4 м

Если планируется грунтовый парник, то рекомендованная высота – 80 см, а ширина – 1,5 м. Расстояние между стойками не должно превышать 1 м.

Строить мини-теплицу высотой более 2-2,5 метров не рекомендуется. Из-за большой высоты теряется парниковый эффект, понижаются теплоизоляционные свойства конструкции.

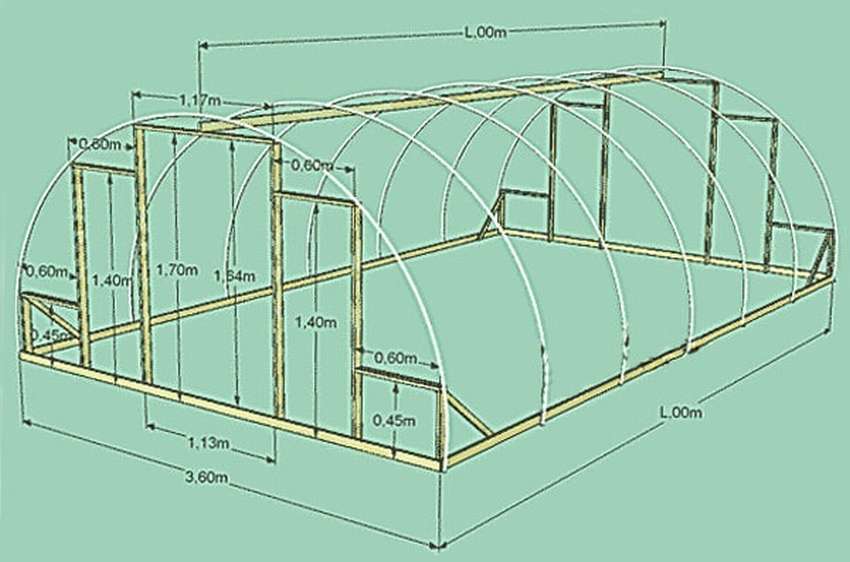

Чертеж арочного парника

Для улучшения качества освещения и проветривания для выращивания рассады в больших парниках с каждой торцевой стороны делают форточки и двери.

Профиль чертежа небольшой арочной теплицы с дверью

При устройстве металлопластиковых каркасных моделей многие используют арматурные прутья, которые устанавливают по периметру через каждые 45-50 см, заглубляя их в землю на 60-70 см, что придаст конструкции устойчивость при усилении ветра.

Какой укрывной материал для парников лучше: особенности крепления

В качестве укрывного материала для теплиц и парников можно использовать либо полиэтиленовую пленку, либо поликарбонат. Эти два материала существенно отличаются друг от друга характеристиками, способами крепления и сроком службы. Однако каждый из них занимает свою нишу в современном строительстве теплиц, и имеют некоторые преимущества. Рассмотрим, как выбрать укрывной материал для парника.

Полиэтиленовая пленка — самый дешевый вариант покрытия парника их пластиковых труб

Какая пленка лучше для парника, и как прикрепить её к каркасу

Существует несколько способов крепления полиэтиленовой пленки к каркасу парника, среди которых стоит отметить самый простой и удобный: пленка нарезается на куски, размером 5-10 см, а по длине вырезается четверть, чтобы получились скобы. Пленку натягивают на теплицу, и при помощи полученных скоб фиксируется к продольным и вертикальным стойкам.

К другим вариантам крепления пленки относят фиксацию при помощи веревок, сеткой по всему каркасу, используя двусторонний скотч, и даже обычные саморезы. Для последнего способа потребуются небольшие кусочки линолеума, которые защитят пленку от повреждений. Можно купить зажимы для пленки на парник, которые продаются в специализированных магазинах и не только обеспечивают надежное крепление покрытия, но и значительно упрощают работу.

Главное преимущество этого способа – низкая цена пленки для парников и теплиц. Такое покрытие не служит дольше одного-двух сезонов, однако, с его заменой не возникает никаких проблем. Приобретая рулон пленки для парника шириной 6 метров, вы можете быть уверены в том, что его хватит на несколько сезонов использования.

Закрепить укрывной материал на парнике можно, используя канцелярские биндеры, двусторонний скотч или фиксаторы для труб

Чаще всего в качестве укрывного материала используют акриловую пленку для парников. Показатель её прочности выше, чем у полиэтиленовой, а потому и срок её службы будем заметно дольше. Хотя, стоит отметить, что цена акриловой пленки для парника несколько выше.

Как выбрать поликарбонат для парника: способы крепления

Поликарбонат – еще один укрывной материал для парника, купить который можно в любом строительном магазине. Перед покупкой, необходимо продумать, какие именно листы нужны, и как правильно состыковать материалы между собой. Например, для того чтобы крепить к каркасу поликарбонат, рама должна быть сделана из полипропиленовых труб, диаметром не менее 32 мм.

Сотовый поликарбонат и соединительный разъемный профиль для крепления

Считается, что идеальными техническими характеристиками для обшивки парника обладает сотовый поликарбонат, толщина которого находится в пределах 4-6 мм. Приобретать покрытие тоньше не имеет смысла, так как оно не сможет справляться с внешними нагрузками.

К парнику из ПВХ труб поликарбонат крепится следующим образом:

1. При помощи саморезов и шайб 3,2×25 мм материал крепится к каркасу.
2. Острым ножом излишки обрезаются по дуге.
3. Каждый следующий лист крепится внахлест в 100 мм к предыдущему.
4. Для укрепления конструкции используют специальный разъемный стыковочный профиль, который крепится саморезами. В него вставляют листы поликарбоната.
5. Стыки закрываются заглушками.

Можно сделать шарнир для парника из ПВХ труб своими руками. Для этого из трубы большего диаметры нарезают два куска по 10 мм и соединяют их между собой при помощи клея. В них вставляют листы поликарбоната и фиксируют при помощи тех же саморезов. Это очень удобно для создания форточек и элементов дверей.

Создать долговечный парник своими руками можно, скомбинировав пластиковые и ПНД трубы для прочности

Подготовительный этап

Перед монтажом теплицы необходимо определиться с видом каркаса и просчитать количество требуемого материала. Общий пошаговый план по монтажу теплицы:

Выбор месторасположения.
Определение размеров теплицы.
Расчет количества необходимого материала.

Внимание! При расчете длины теплицы с покрытием из поликарбоната необходимо учитывать размеры ширины листов (2 м). Так не будет лишних обрезков.

Разметка и очистка территории.
Установка фундамента.
Расстановка металлического прута.
Установка дуг.
Фиксация дуг.
Сборка основы и каркаса.
Установка торцов.
Монтаж обшивки.
Установка дверей и форточек.

Размеры и чертежи

Самая простая конструкция – арочная. Высота парника 2,1 м, ширина 3 м, длина 8 м, дверной проем 0,95 м.

Схема арочной теплицы из труб ПВХ:

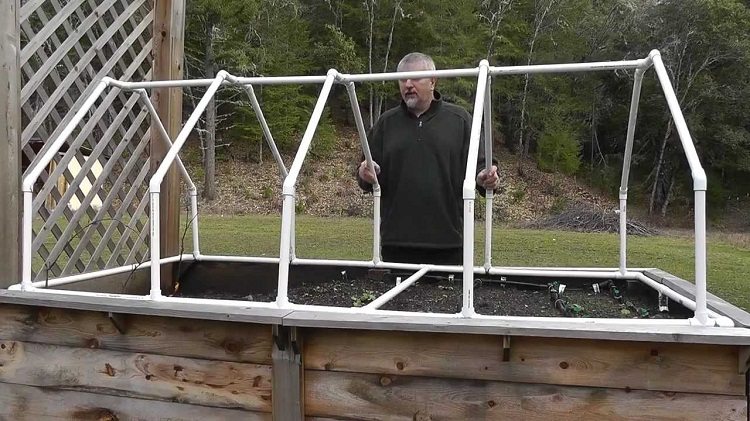

Двускатная теплица выполняется из жестких пластиковых труб. Высота конструкции с крышей 2,3 м, длина 2,56 м, ширина – 1,942 м.

Проект двускатной теплицы из пластиковых труб:

Расчет количества материала

Для расчета необходимого количества материала на арочную теплицу из гибких пластмассовых труб применяют формулу:

L = 2πR,

Где L – длина окружности, R – радиус, π – число Пи, равное 3,14.

Учитывая ширину теплицы 3 м, диаметр окружности составит 3 м, а радиус 1,5 м. Произведя дальнейшие вычисления, получают:

L = 2πR=2*3,14*1,5=9,42 м – это длина всей окружности, а для теплицы потребуется половина, т. е. длина дуги без стоек равна 4,71 м.

Учитывая высоту парника 2,1 м и вычтя из этого размера радиус, получают столбики длиной 2,1-1,5=0,6 м – длина одной стойки, т. к. их две, то общая длина дуги теплицы равна 0,6*2+4,71=5,91 м.

Таких дуг по проекту требуется 9 шт., устанавливаться они будут с шагом 0,89 м, т.е. 9*5,91 м=53,19 м.

Помимо дуг, потребуются:

• усилители для 2 торцов, 2 дверей, 2 форточек;
• 7 поперечных планок, длиной 8 м;
• 2 планки длиной 3 м для придания жесткости парника;
• 4 усилителя длиной 1 м;
• 2 двери размером 0,95*1,6 м;
• форточка 0,95*0,4 м;
• 2 лутки для двери размером 1*2,05 м.

Количество материала для указанных элементов составляет:

• 7*8+2*3+4*1=66 м для усилителей и планок;
• 2*0,95*2+2*0,95*0,4=3,04+0,76=3,8 м для 2-х дверей и форточек;
• 2*1*2,05=4,1 м для 2-х луток.

Общая длина трубы для конструкции равна 53,19+66+3,8+4,1=127,09 м.

Далее необходимо просчитать количество соединительных узлов для расчета крепежных материалов.

При расчете материала для строительства двускатной теплицы из металлопластиковых труб своими руками учитывается высота конструкции с крышей 2,3 м, длина 2,56 м, ширина 1,942 м. Вертикальные трубы длиной 1,6 м устанавливают с шагом 0,64 м. Всего труб для них потребуется 10 шт. 10*1,6=16 м.

Для крыши требуется 10 сегментов по 1,6 м: 10*1,6=16 м.

Для торцов 4 стойки по 2 м: 4*2=8 м.

Поперечные планки каркаса 4*2,56 и 4* 1,942, итого 10,24+7,768=18,008 м.

Для двери размером 2*0,8 потребуется 2*2+4*0,8=4+4,8=8,8 м.

Для усиления каркаса требуется 8 диагональных планок по 2 м: 8*2=16 м.

Для 2 форточек размером 0,64*0,5 потребуется 2*0,64+2*0,5=2,28 м.

Всего потребуется трубы 16+16+8+18,008+8,8+16+2,28=85,088 м.

По числу соединительных узлов рассчитывается количество саморезов и крепежей. Для разборных теплиц из пластиковых труб потребуются соединительных тройники и крестовины.

Выбор пластиковых труб

Выбирая трубы для теплицы, необходимо опираться на тип конструкции. Для арочных подойдут гибкие. Для двускатных и многоугольных конструкций – жесткие трубы.

Внутренний диаметр труб специалисты рекомендуют выбирать не менее 13 мм. Толщина стенок не менее 3 мм.

Важно! Короткие отрезки трубы потребуют большего количества соединительных узлов. Это скажется на надежности конструкции.

Необходимый инструмент

Для того чтобы самому сделать арочную теплицу из пластиковых труб, необходимо подготовить инструменты:

• брус 10*10 см для основания;
• пластиковые трубы;
• металлические пруты;
• набор саморезов, гвоздей, скоб,
• поликарбонат или полиэтиленовую пленку;
• дверные петли;
• шуруповерт;
• сварочный аппарат для пластиковых труб;
• хомуты ПВХ;
• молоток:
• канцелярский нож;
• мебельный степлер;
• уровень;
• рулетку.

Выбор участка под теплицу

Участок под расположение теплицы должен быть ровным и хорошо освещенным. В доступной близости необходимо иметь водопровод и хозяйственные постройки.

При эксплуатации теплицы в зимнее время необходимо обустроить систему отопления и полива на стадии закладки фундамента.

В северных широтах рекомендуется выбирать участок с учетом зоны ветров, чтобы уменьшить потерю тепла.

Крепление ПВХ пленки

Монтаж парника при помощи пленки подойдет для тех, кто не желает сильно тратиться и использует теплицу для своих, домашних нужд. Закрепить пленку на теплице можно простым способом: прижать ее специальными зажимами без использования саморезов. Для этого используют:

• Старый садовый поливочный шланг, который разрезают вдоль и насаживают на трубу, прижимая, таким образом, и пленку;
• Специальное крепление для ПВХ (стоит дешево можно купить в магазине);
• Зажим для бумаги и папок (лучше использовать какой-либо из вышеперечисленных вариантов, так как зажим недостаточно плотно обхватывает пленку и может соскользнуть).

Саморезами крепить пленку не рекомендуется, так образовываются дырки, которые при сильном ветре будут только увеличиваться. Если покрытие будет провисать, его необходимо поклеить скотчем, иначе от того же ветра пленку просто разорвет.

ПНД-трубы как материал для теплицы — плюсы и минусы

Трубы ПНД изготавливаются из полиэтилена низкого давления, поэтому обладают отличными эксплуатационными характеристиками, которые позволяют использовать их не только для монтажа газо или водопровода, но и для строительства различных лёгких конструкций. ПНД трубы практически ничем не отичаются по своим прочностным характеристикам от труб ПВХ, поэтому и строительство теплиц и парников происходит по такому же принципу.

Полиэтиленовые трубы низкого давления

ПНД трубы имеют большое количество преимуществ, которые стали основными при выборе материала для устройства дачных теплиц.

Преимущества	Недостатки
Срок эксплуатации более 40 лет	Имеют некоторые ограничения температурного режима, что сужает область их использования
Не подвержены коррозии	Имеют восприимчивость к солнечным лучам
Низкая стоимость в сравнении с металлическими трубами или деревянным брусом	При слишком низкой температуре (меньше 0°С) могут немного деформироваться
Имеют низкую степень теплоотдачи	Сложность транспортировки длинных труб
Не разрываются при замерзании в них воды
Небольшой вес и большая степень гибкости
Не содержат токсичных веществ
Имеют высокую устойчивость к ударам и деформациям
Широкий диапазон температур для эксплуатации от 0 до +40°С
Легко режутся и монтируются

Теплица из ПНД труб также будет иметь большое количество преимуществ таких как:

• Возможность сооружения конструкции любой формы: арочной, односкатной, двухскатной.
• Невысокая стоимость труб.
• Для строительства не понадобятся сложные приспособления и опыт работы.
• Теплица легко и быстро собирается и также разбирается при необходимости.
• Каркас достаточно прочный и надёжный.
• Длительный срок службы труб из ПНД.
• В качестве укрывного материала для теплицы можно использовать любой материал: поликарбонат, агроволокно, полиэтиленовую плёнку и т. д.

Разнообразие беседок из пластиковых труб

С закрепленными столбами

Если взять довольно толстые трубы и зафиксировать их в фундаменте, то можно сделать некое подобие навеса и шатра. Крышу лучше всего обшить максимально лёгким материалом, например, тканью или полиэстером, чтобы каркас не деформировался при порывах ветра.

С дугами

Благодаря гибкой форме, из пластика можно сделать достойную дугообразную беседку с обшивкой из листов поликарбоната. Такое сооружение прекрасно подойдёт для сада, чтобы в перерывах между хлопотами передохнуть.

Переносные

Лёгкость материала позволяет сделать очень лёгкую беседку, с массой которой справится даже один человек (при отсутствии тяжелой кровли или обшивки). Если не зафиксировать беседку в грунт с помощью фундамента, тогда её вполне можно переставлять с места на место, в зависимости от потребности.

Монтаж полипропиленовых соединений через муфты

Для работы нам понадобится следующий инструмент и строительные материалы:

• Полипропиленовые трубы.
• Муфты (прямые, угловые и тройники).
• Ножницы специальные.
• Паяльник специальный.

Инструкция по монтажу представлена на картинке ниже. По такому принципу собирается весь каркас пластиковой беседки.

Монтаж металлопластиковых соединений через фитинги

Работа с металлопластиком потребует дополнительный инструмент — пресс-клещи. Цена на каждое соединение будет ощутимо выше, нежели простые полипропиленовые муфты. Поэтому если вы планируете строить подобную беседку, старайтесь делать как можно меньше соединений, чтобы сэкономить на этом моменте.

Установка столбов

Для придания устойчивости каркаса, необходимо максимально плотно зафиксировать вертикальные столбы (стойки). Для этого можно использовать металлические штыри либо полноценные фундаментные столбы из бетона (роется ямка и заливается раствором).

В любом случае этот момент нужно продумать заранее. Если металл можно свободно уложить на плитку и он никуда не денется за счёт своей массы, то пластик вполне может «убежать» от порыва ветра.

Возведение крыши

Стропильную систему не получиться изготовить по типу деревянной или металлической крыши. Необходимо использовать форму усеченного конуса с несколькими стропильными ногами, которые создадут прочный каркас для дальнейшей обшивки. Пример данной крыши представлен на фотографии ниже.

Обшивка поликарбонатом

Конструкция из труб получается прочная, но крайне неустойчивая. Чтобы надежно зафиксировать всё строение, необходимо чем-то обшить каркас. На помощь нам придёт поликарбонат, который по массе и прочности идеально подходит для монтажа.

Защита беседки от солнца и ветра

Интересный вариант летней беседки представлен в виде шатра. Изготавливается обыкновенный каркас из шестнадцати труб (шесть на столбы, четыре на верхнюю обвязку и шесть на стропила), а поверх него вешается легкая ткань или полиэстер, который выполняют декоративную и защитную функции.

По моему мнению, данный проект заслуживает внимания, так как его себестоимость является копеечной, а выглядит он очень цивильно.

Видеоинструкция по изготовлению навеса из труб

По правде говоря, найти более-менее адекватную инструкцию по строительству подобной беседки не удалось, но вот про создание навеса рассказывалось даже на Первом канале.

Ведущая подробно расскажет и покажет из каких пластиковых труб делается конструкция, а также каким образом она скрепляется.

Летом на даче не обойтись без легкого навеса или беседки, где можно было бы укрыться от тени, поесть на свежем воздухе. Но дерево или металл стоят дорого и доступны не каждому хозяину. Бюджетная альтернатива – беседка из труб ПВХ. Конструкция из них выйдет легкой, разборной, а изготовление не займет много времени и труда.
