Как сделать приставную деревянную лестницу своими руками: чертежи, инструкция, выбор конструкции

Работа с приставных лестниц и стремянок по новым правилам

В организации работы с приставных лестниц и стремянок важную роль играет высота их проведения. Перед началом работ на высоте от 1,8 м сотрудники должны проходить соответствующие обучение в очной или удалённой форме. А во время проведения таких работ необходимо использование специальной страховочной системы, которая крепится к конструкции сооружения или лестнице.

Так, сотрудникам клининговых компаний при мойке окон с 3- или 5-ступенчатых стремянок не требуется наличие страховочных систем и прохождение обязательного обучения, но для минимизации вероятности возникновения несчастных случаев, его следует пройти. Тогда как для маляров, осуществляющим фасадную покраску стен с 9-ступенчатой стремянки, наличие соответствующего удостоверения является строгой необходимостью.

При этом для работ со стремянки или лестницы на высоте менее 1,8 м в некоторых случаях также необходимо соблюдение всех требований Правил охраны труда при работах на высоте. К таким случаям относится проведение работ:

над машинами и механизмами;
над жидкостью или сыпучими материалами;
над острыми и выступающими предметами.

Использовать приставные лестницы, которые не снабжены рабочими площадками, допускается только для перемещения между ярусами здания и для работ, не требующих от работника упора в строительные конструкции.

Кроме этого, в соответствии с пунктом 155 Правил по охране труда, во время проведения работ с лестниц и стремянок строго запрещено:

вставать на последние две ступени при работе на конструкциях, не оснащенных перилами или упорами;
работать на одной конструкции более чем одному человеку;
поднимать, опускать или располагать на конструкции какой-либо груз.

Также запрещается выполнять с приставных лестниц и стремянок работы:

с использованием электрического и пневматического оборудования, а также строительно-монтажных пистолетов;
над действующими машинами, механизмами и транспортерами;
по выполнению газосварки, по газопламенной обработке, электросварке;
по натяжению проводов;
по поддержанию на высоте тяжелых деталей.

При выполнении работ с лестниц и стремянок, установленных на гладкие поверхности и невозможности ее закрепить обязательно должен быть страхующий. Работники, осуществляющие поддержку конструкции, в обязательном порядке должны иметь защитные каски.

Данные запреты регламентируются пунктами 169 -182 Правил по охране труда при работах на высоте. Также для использования приставных лестниц и стремянок необходимо наличие соответствующей документации, в которую должна входить специально разработанная инструкция охраны труда. Ее оформлением занимается непосредственный руководитель работ. Документ согласуется со службой охраны труда и представительным органом работников, после чего утверждается руководством предприятия. Бумага проходит регистрацию в журнале учета инструкций и предоставляется к ознакомлению персоналу.

Инструкция охраны труда включает в себя следующие разделы:

общие требования по охране труда;
требования по началу работу;
требования по проведению работ;
требования по аварийным ситуациям;
требования по послерабочим действиям.

Особыми правилами обладает и перенос стремянок и приставных лестниц:

конструкция должна переноситься острыми наконечниками вперед;
во время перемещения инвентаря он должен находиться под визуальным контролем сотрудника;
при переносе конструкции должно осуществляться голосовое оповещение окружающих о движении опасного груза;
при переносе инвентаря одним работником его передний край должен быть поднят вверх минимум на 2 м.

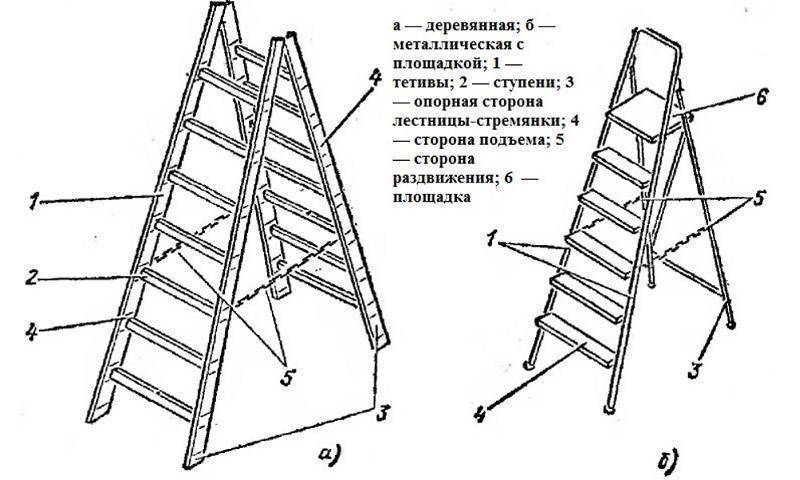

Виды лестниц и их характеристики

Лестницы бывают:

Выдвижная лестница.

Лестница складная по своей сути является трансформером, модели раздвижного типа имеют несколько секций, которые, в свою очередь, раздвигаются друг из друга. Такая лестница в сложенном виде имеет выступ со стороны чердака. Это наиболее надежный вид конструкции, который не имеет рычагов управления и выдерживает максимальные нагрузки.

Складная лестница.

Складная чердачная лестница состоит из 3-х или 4-х секций. Первая часть прикручивается к люку чердака, а остальные секции скреплены между собой рычажными механизмами. Принцип действия такой лестницы заключается в опускании трапа при помощи кольца или дополнительного рычага, удерживающего трап в сложенном виде. Когда лестница принимает исходное положение, чердак закрывается крышкой на защелке и, таким образом, лестница прячется в потолок.

Складные конструкции могут быть изготовлены не только из дерева, но и из алюминия. Такие лестницы довольно легкие и прочные, их высоту несложно регулировать. Лестницы типа «гармошка» также относятся к этому типу. Они легко крепятся к потолку и просто выдвигаются.

Преимущества чердачной лестницы:

прочность и надежность. При надлежащем креплении конструкции она способна выдерживать различные нагрузки;
практичность;
экономия пространства помещения;
простота установки и крепления;
эстетичный вид складной чердачной лестницы.

Как произвести расчёт

Постараемся, чтобы наша инструкция по расчету была понятна даже людям без технического образования, не знакомым с азами сопротивления материалов и теоретической механики. Термины мы приводим, но это для того чтобы было понятно и специалистам (или для того чтобы они не ругались). Просто, берите для расчета ваши размеры. Выполняем следующие шаги.

Правильный расчет конструкции — это залог безопасности лестницы

Если длина лестницы не будет превышать 2 м, используйте брус 5х5 см. Если длина не выше 3,5 м – нужен брус 10х2,5 см, ставить его необходимо на ребро. При высоте лестницы более 3,5 м, рекомендуется брать брус 10х5 см. Измерить высоту очень легко, достаточно знать точку, где должен располагаться верхний край конструкции.

Максимальная высота лестницы – не более 5 метров!

С помощью рулетки измеряем расстояние между землёй и этой точкой. К полученной цифре следует добавить ещё 35–50 см, поскольку должен учитываться угол наклона лестницы. Чтобы рассчитать, какое количество материалов понадобится, нужно знать ширину конструкции (обычно она составляет 40-60 см) и шаг – он равен 25–35 см.

Готовим исходные данные

Определяем, как будет выглядеть наша лестница деревянная приставная своими руками чертежи делать необязательно, достаточно набросков (эскизов или как они называются у инженеров «кроки»), на которых будут все размеры. Получаем сечение ступеней 3,5х5 см, длина 50 см. Сечение струн 4х9 см, длина 240 см.

Такого наброска достаточно

Для сосны при влажности 15% (среднее значение в нормальных условиях эксплуатации) предел прочности принимаем 100,8 кгс/см2 (10,08 Мпа). Если будут использоваться другие породы, то это значение можно найти в справочниках или в сети.
Модуль упругости древесины сосны 100000 кг/см2.
Нагрузку принимаем такую, какую будем прилагать, при испытании и которую требуют нормативы (средний человек гораздо легче) — 120 кг.

Рассчитываем ступени

Все можно просчитать даже на счетах

Рассчитываем момент сопротивления брутто для этого умножаем ширину сечения ступени на квадрат ее высоты и делим на шесть: 3,5х52/6=14,58 см3.
Рассчитываем максимальный изгибающий момент. Для этого делим статическую нагрузку (вес) на восемь и получившееся число умножаем на разность двойной длины ступени (50 см) с вычтенной длиной участка на котором нагрузка приложена (этот участок равен ширине подошвы человека 10 см): х(2х50-10)=1350 кг х см.
Определяем расчетное напряжение от изгиба, для этого максимальный изгибающий момент делим на момент сопротивления брутто: 1350/14,58=92,59 кгс/см2.

Получившееся значение 92,59 кгс/см2, меньше чем предел прочности древесины сосны 100,8 кгс/см2, значит ступенька выдержит.

Рассчитываем тетивы

Для тетив нагрузка прилагается точечно, в месте крепления ступени, также берем только половину веса 60 кг (струны две).

Рассчитываем момент сопротивления брутто: 4*92/6=54 см3.
Рассчитываем максимальный изгибающий момент:= 3600 кгс х см.
Определяем расчетное напряжение от изгиба: 36000/54=66,67 кгс/см2.

Получилось тоже меньше 100,8 кгс/см2, значит наши тетивы не сломаются. Также желательно дополнительно просчитать и прогиб, для ступеней он в любом случае незначителен, а для тетив важен.

Для этого вычисляем момент инерции поперечного сечения. Он равен ширине сечения умноженной на куб высоты и разделенный на 12: 4х93/12=243 см4.
По СНиПу он должен быть больше определяемого по формуле: . В этой формуле: Р — прилагаемая нагрузка (60 кг), L — длина (240 см), Е — модуль упругости — 100000 кг/см2. Считаем = 108 см4.

243 см4 в два раза больше чем 108 см4, значит прогиб наших тетив соответствует СНиП.

Виды приставных лестниц

В продаже на современном рынке сейчас можно найти большое разнообразие самых различных моделей приставных конструкций. Внимательно изучив характеристики каждой из них, вы сможете подобрать модель, которая подойдет именно вам.

В целом все приставные лестницы делятся на три типа:

Простые. Эти модели имеют фиксированные габариты и не разбираются. Они характеризуются наибольшей надежностью и прочностью, так как представляют собой монолитную конструкцию. Недостатком их является сложность транспортировки и хранения.

Складные. Это модели на шарнирных механизмах, в случае необходимости позволяющих раздвинуть лестницу, увеличив ее размер в два раза. Некоторые из таких моделей можно эксплуатировать в том числе и как стремянки.

Выдвигающиеся. Эти приставные лестницы раздвигаются благодаря роликовой системе. В них вы можете легко регулировать высоту. Они компактные и удобные в плане транспортировки и хранения. Однако чтобы такая лестница прослужила вам долго, необходимо регулярно проводить смазку роликов и фиксирующих элементов.

Металлические приставные лестницы

Металл — очень прочный и функциональный материал. Грузоподъемность его составляет до 200 кг. Большой популярностью пользуются стальные и алюминиевые приставные лестницы. Последние обладают рядом преимуществ:

Имеют длительный срок службы.
Не ржавеют, в связи с чем не требуют проведения антикоррозийной обработки
Имеют небольшой вес.

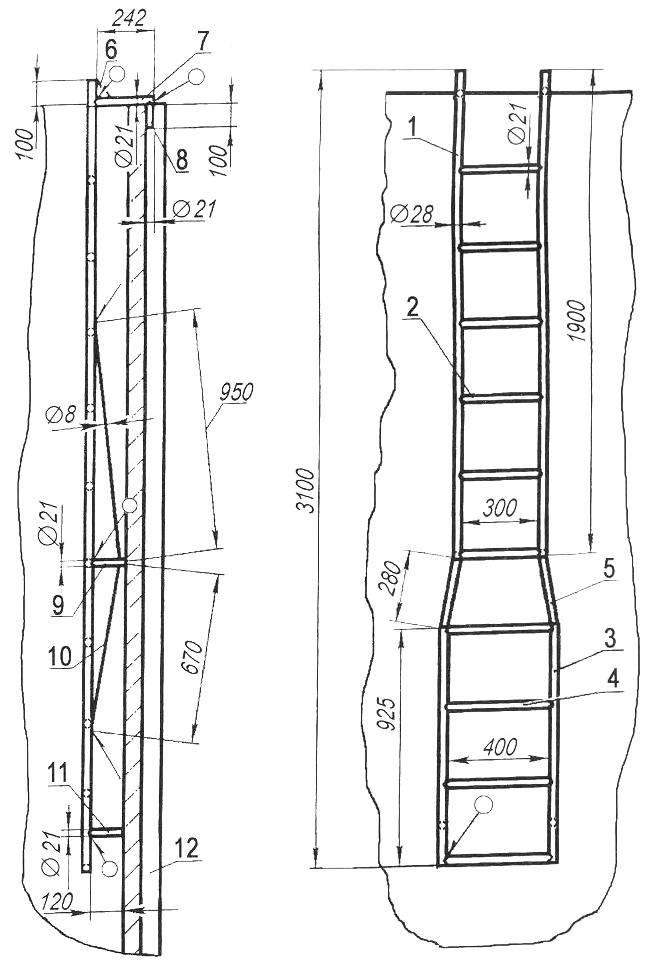

Изготовление металлической приставной лестницы вы можете осуществить самостоятельно.

Чтобы соорудить приставную лестницу из профильной трубы своими руками, вам потребуется:

2 профильных трубы с сечением 4 Х 4см и длиной по 2,5м каждая.
10 отрезков такой же трубы по 30-35см.
Четыре металлических квадратика 4 Х 4см.
Двадцать стальных уголков.
Грунт по металлу, краска.

Этапы изготовления:

Разложите на столе профильные трубы параллельно друг другу. Расстояние между ними должно быть равно ширине лестницы — 0,3 м.
Разметьте места, куда вы будете приваривать ступени. Оптимальным расстоянием между ступеньками считается 25 см.
В отмеченных местах приварите металлические углы. Они необходимы для дополнительной фиксации перекладин.
Далее нужно приварить два металлических отреза длиной 0,3 м на длинные трубы вверху и внизу. В итоге вы получите металлический прямоугольник.
Затем последовательно приварите ступени к уголкам, выполняя двойной сварочный шов.
Торцы вертикальных труб закройте металлическими пластинками. Это нужно, чтобы внутрь не попадали пыль, вода и т. д.
Отшлифуйте швы после сварки.
Нанесите грунт, после того как он высохнет, покройте краской.

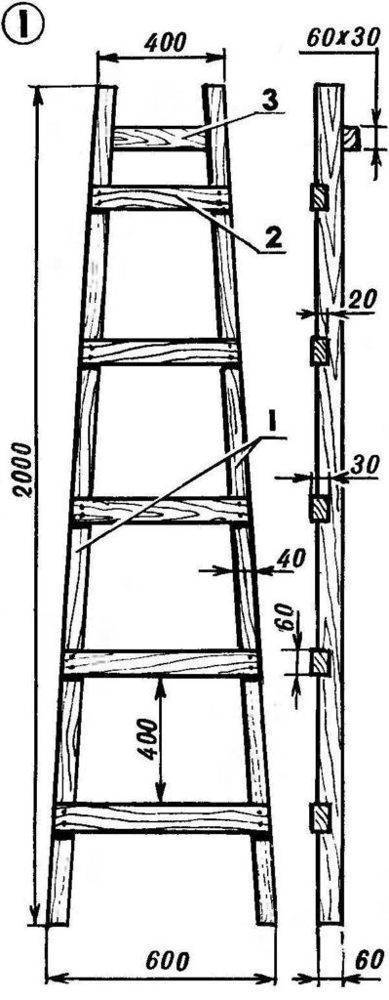

Деревянные приставные лестницы

Такие приставные лестницы обычно имеют невысокую стоимость, прочны и просты в плане монтажа. Чаще всего для их строительства используется древесина ели или сосны. К недостаткам их можно отнести высокую чувствительность к воздействиям окружающей среды. Такие лестницы со временем могут рассыхаться, в связи с чем необходимо регулярно обрабатывать их, используя антисептики.

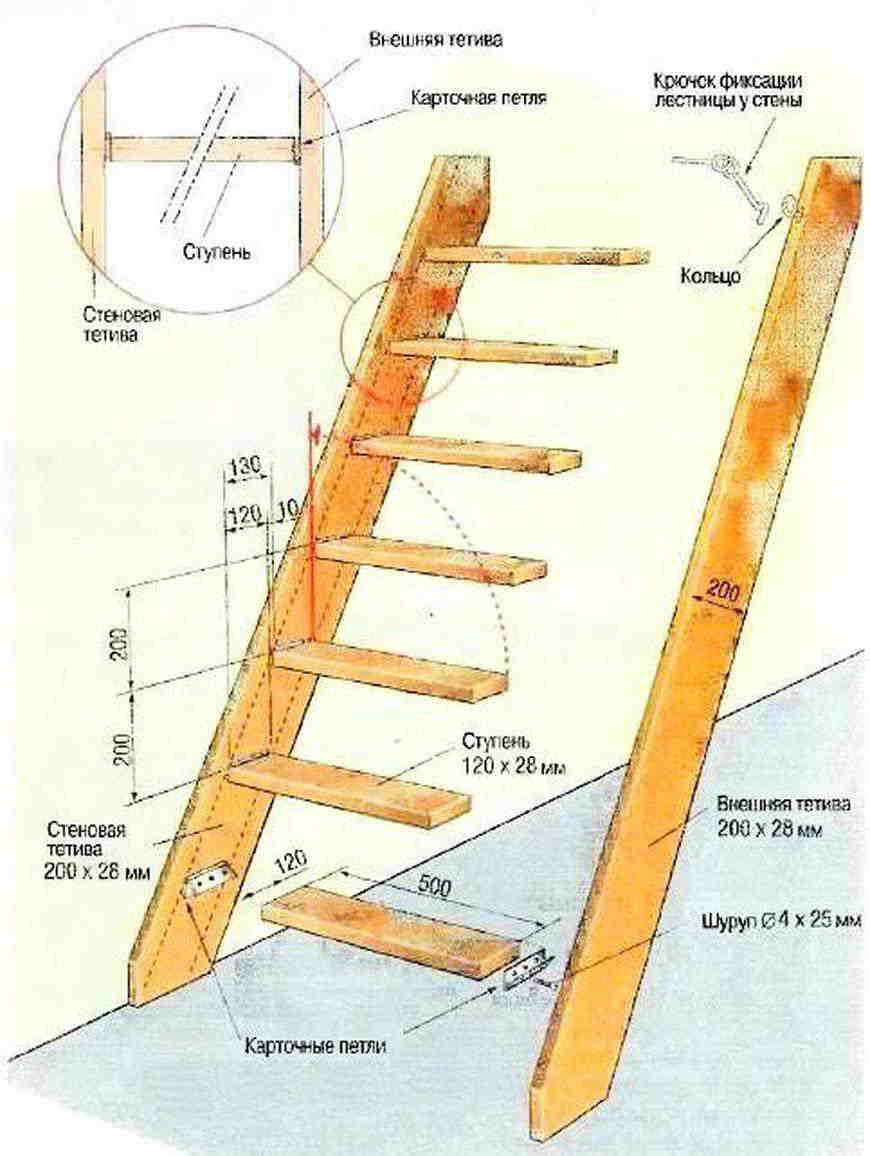

Изготовить деревянную приставную лестницу можно своими руками.

Для этого вам потребуется:

2 бруса сечением 50 Х 40 мм. Они пойдут на опоры.
Деревянные бруски 40 Х 35 мм. Из них вы будете делать ступени.

Порядок работ:

Подготовьте эскиз и нарежьте материалы в соответствии со схемой. Для удобной приставной лестницы оптимальными считаются параметры: 60 см — ширина ступени и 30 см — расстояние между поперечными перекладинами.
Тщательно зачистите и обработайте рубанком заготовки для конструкции.
Крепление перекладин к опорам лучше всего осуществлять методом врезки. Для этого стамеской на них вырезаются пазы, в которые затем будут крепиться ступени. Пазы обрабатываются с помощью напильника.
Налейте в пазы столярный клей, им же обработайте боковые поверхности ступенек. Вставьте перекладины в пазы.
После высыхания клея скрепите конструкцию саморезами.
Чтобы убрать щели в местах соединений, используйте «жидкое дерево». Для его изготовления нужно смешать клей ПВА и деревянные опилки. Эта густая масса хорошо заполнит все отверстия и поможет сделать лестницу более аккуратной.
Наибольшей устойчивости конструкции можно добиться, если сделать лестницу слегка зауженной кверху.
Покройте приставную лестницу морилкой. Также для обработки можете использовать бесцветный лак.
Если собираетесь эксплуатировать приставную лестницу, сделанную своими руками, на улице, закройте ее ножки специальными резиновыми накладками. Это убережет дерево от гниения и придаст конструкции большую устойчивость.

Общие требования охраны труда.

1.1. К работе с приставных лестниц и лестниц-стремянок допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование в установленном порядке и не имеющие противопоказаний, инструктаж по охране труда на рабочем месте с обучением безопасным методам и приемам выполнения работ, стажировку и получившие допуск к самостоятельной работе. Повторный инструктаж должен производиться не реже 1 раза в 3 месяца.

1.2. К работам на высоте с лестниц относятся работы, при выполнении которых работник находится на ступеньке, на высоте 1,8 м и более, при отсутствии на лестнице ограждений, а также если высота ограждения менее 1,1 м.

Работы на высоте должны выполняться с применением предохранительного пояса.

1.3. Работник обязан выполнять правила внутреннего трудового распорядка предприятия, соблюдать установленные на предприятии режимы труда и отдыха. Нормальная продолжительность рабочего времени не может превышать 40 часов в неделю. Сверхурочные работы допускаются в случаях предусмотренных Трудовым Кодексом РФ. Время на отдых и естественные надобности в течение смены составляет 35 мин. Курение разрешается только в отведенных для этого местах.

1.4. Работник должен немедленно уведомить мастера о несчастном случае, произошедшим с ним или с другими работниками, или об ухудшении состояния своего здоровья. А также о неисправностях приспособлений и инструмента до начала работы или во время рабочего дня после обнаружения неисправности.

1.5.Основным опасным производственным фактором при работе на высоте является расположение рабочего места на значительной высоте относительно поверхности земли (пола), связанное с этим возможное падение работника или падение предметов на работника.

1.6. Причины падения работников с высоты:

а) технические: отсутствие ограждений, предохранительных поясов, недостаточная прочность и устойчивость лестниц;

б) технологические: недостатки в проектах производства работ, неправильная технология ведения работ;

в) психологические: потеря самообладания, нарушение координации движений, неосторожные действия, небрежное выполнение своей работы;

г) метеорологические: сильный ветер, низкая и высокая температуры воздуха, дождь, снег, туман, гололед.

1.7. Причины падения предметов на работника:

а) падение груза, перемещаемого грузоподъемными машинами, вследствие обрыва грузозахватных устройств, неправильной строповки (обвязки), выпадения штучного груза из тары и т.д.

б) падение монтируемых конструкций вследствие не технологичности конструкций, несоответствия по стыкуемым размерам и поверхностям, нарушения последовательности технологических операций и др.;

в) аварии строительных конструкций вследствие проектных ошибок, нарушения технологии изготовления сборных конструкций, низкого качества строительно-монтажных работ, неправильной эксплуатации и др.;

г) падение материалов, элементов конструкции, оснастки, инструмента и т.п. вследствие нарушения требований правил безопасности- отсутствия бортовой доски у края рабочего настила.

д) при ведении работ с приставными лестницами и лестницами — стремянками работник должен пользоваться средствами индивидуальной защиты по основной профессии, с учетом спецификации и характера выполняемой работы, согласно инструкции по охране труда по их проведению.

1.8. Работник обязан использовать чистую и исправную спецодежду, спецобувь и другие средства индивидуальной защиты, выданные согласно нормам по основной профессии с учетом конкретных условий труда.

1.9. Работник должен получить противопожарный инструктаж, обязан пользоваться исправной электроарматурой, знать правила использования горючих и легковоспламеняющихся веществ. Правила поведения при пожаре и при обнаружении признаков горения.

1.10. Лестницы и стремянки перед применением осматриваются производителем работ (без записи в журнале).

1.11. Длина приставных лестниц должна быть не более 5 м.

1.12. Работы на высоте производятся по наряду-допуску.

1.13. Лица, не выполняющие требования настоящей инструкции, привлекаются к ответственности, согласно действующему законодательству РФ.

Почему большинство лестниц сделано неправильно

Почти каждая деревянная лестница сооружается следующим образом:

Находят бруски и рейки или даже жерди подходящего сечения.
Нарезают материал по размерам.
Все сбивается гвоздями внаклад.

Это опасный и неправильный подход. Гвоздь, крепящий ступеньку, может разрушиться от времени и коррозии, или продавится сквозь древесину, что приведет к разрушению соединения.

Не спасает положение и крепеж несколькими гвоздями, использование шурупов, сквозных болтов с гайками. Также если сечение подобрано неправильно, или материал с дефектами, то ступень или тетива, особенно у длинной лестницы, могут переломиться.

Инструкция по изготовлению лестницы из бруса

Технология несложна, но стоит внимания, если вы твердо намерены обзавестись подобной конструкцией для загородного дома. Перед работами все элементы, предназначенные для деревянной приставной лестницы, хорошо просушиваются. Для удобства пользования и эстетичности внешнего вида конструкции материал для нее рекомендуется отшлифовать наждачной бумагой.

Сооружение конструкции. Главные требования: балки под опоры должны быть равной длины, отрезы дерева не должны иметь повреждений в виде сколов, глубоких трещин, вспучиваний. Один край тетивы подпиливается таким образом, чтобы при установке на землю лестница располагалась под углом в 60, максимум в 70 градусов. Если конструкция будет более крутой, работать на ней придется с применением страховки. укладываются на ровный участок земли таким образом, чтобы с одного края будущей лестницы расстояние между брусьями было 65 см, а с другого – 40. Элементы следует зафиксировать в нужном положении, чтобы в дальнейшей работе не возникло проблем.
Изготовление зазубрин. От нижней части лестницы делается отступ в 35-40 см. Начиная с этого места, делается разметка по всей длине бруса для тетив с шагом в 30 см. По меткам делается запил с глубиной в 2 см. На 5 см выше запила ставится стамеска или топор, наклоненный под 30 градусов. Инструмент забивается до получения скола.
Ступени. Для их получения брус с сечением 40х25 мм распиливается на нужное количество отрезков в 60 см длиной. Пусть вас не смущает, что они слишком велики для верхних ступеней: на конечном этапе лишнее будет спилено. Просто нарезать равные бруски проще, чем вымерять нужную длину для каждого фрагмента лестницы.

Лишнее на изделии можно спилить позже

Сборка. Каждая ступень прикладывается к сделанному ранее пазу на и фиксируется на нем гвоздями либо шурупами.
В каждом брусе под нижней и верхней ступенями насквозь просверливаются отверстия с диаметром в 10 мм. В них вставляются шпильки, оснащаются шайбами и притягиваются гайками.

Под конец ножовкой снимается избыточная длина ступеней – и приставная лестница в первом приближении готова.

Обработка дерева продлит срок службы лестницы

Требования к лестницам

Правильно изготовленная лестница с врезкой ступеней в тетиву

Деревянные лестницы, используемые на производстве, должны соответствовать нормативам.

Приведем названия нескольких из них:

СНиП 12 – 03 – 2001: Охрана труда в строительстве.
ПОТ РМ-012-2000: Правила по охране труда при высотных работах.
ГОСТ 24258 – 88: Технические условия на средства подмащивания.

Не будем выдумывать ничего нового, применим их и для нашей домашней конструкции. Наша приставная деревянная лестница, чертежи и материалы для нее, способ сборки будут полностью соответствовать им. Перечислим основные требования.

Требования к материалам

Ступени и тетивы лестниц должны выдерживать вес не менее 120 кг.
Изготавливаются элементы лестниц из сосны, в крайнем случае, ступени можно делать из твердых пород (береза, бук, ясень, дуб).
Не допускается наклон волокон более 7%.
Древесина не должна иметь дефектов нарушающих ее прочностные характеристики — трещин, сучков распиленных по оси, завитков, смоляных карманов. В тетивах не должно быть трубок сердцевины.

Такой брус можно использовать для лестницы

Элементы лестницы выполняются из цельных кусков дерева. В качестве исключения, допускается изготовление из склеенных на всю длину планок. При этом клееный брус не должен по прочности уступать цельному массиву, и не должен иметь расслоений и вздутий на стыках.

Клееный брус без дефектов тоже допустим

Наружные поверхности должны быть отциклеваны и не иметь неровностей и задиров.

Требования к конструкции

Еще один пример безопасной лестницы

Деревянные лестницы не изготавливаются длиной более 5 метров.
На верхней внешней грани ступеней прямоугольного сечения должна быть снята фаска размером не менее 2 мм.
Тетивы должны связываться перед первой и после последней ступени, а также каждые 2 метра длины между собой стальными стяжками диаметром не менее 2 мм на гайках шайбами.
Минимальное сечение ступеней — 2х4 сантиметра.
Шаг ступеней не более 0,35 метров.
Сборка ступеней и тетив производится в шип. Допускается соединение металлическим крепежом, с заглублением ступеней в выбранные в массиве лестницы пазы. При сборке в шип, применяют клей устойчивый к воздействию влаги.

Лестницы со ступенями собранными в шипКрепление на брусках недопустимо

Требования безопасности

Не должно быть выступающих деревянных и металлических элементов, все детали заглубляются заподлицо.
Если лестница будет опираться на грунт, то в нижней части тетив устанавливаются оковка с металлическими шипами для предотвращения скольжения. С той же целью для работы на твердых поверхностях (бетон, паркет, керамическая плитка) внизу устанавливают резиновые башмаки или накладки.
При опоре верхней части лестницы на трубы или аналогичные детали вверху устанавливают металлические крюки, обеспечивающие надежную фиксацию и исключающие опрокидывание.

Гайки на стяжных болтах надо утапливать а не оставлять как на этом снимке

Если соблюсти все эти требования, то ваша лестница будет надежной — но дополнительно обязательно проведите испытание (о методике мы расскажем чуть ниже). Но если есть желание и способности, дополнительно можно провести и расчет конструкции.
