Как сварить лестницу из металлического уголка

Собственная работа — приятно и надежно

Выбирая и конструируя каркас металлической лестницы, необходимо сразу определиться: сколько будет перил у вашей лестницы. Здесь стоит помнить, что для левшей и правшей не подойдет использование перил только с одной стороны. Если у вас в доме проживают и левши и правши, то лучше проектировать лестницы с перилами с двух сторон.

Учитывая, что все металлические изделия на второй этаж несложно сконструировать самому, то эта работа будет под силу каждому, кто захочет проявить себя. Металлический каркас лестницы и другие элементы позволяют создать надёжную конструкцию, которая будет функционировать десятилетиями. Профессионалы говорят, что даже имея огромный опыт работы в этом деле, ошибки все же возникают, поэтому рассчитывайте, замеряйте, перепроверяйте каждый этап работы и тогда ваша лестница будет дарить комфорт и уют в доме.

Лестницы на второй этаж из металла

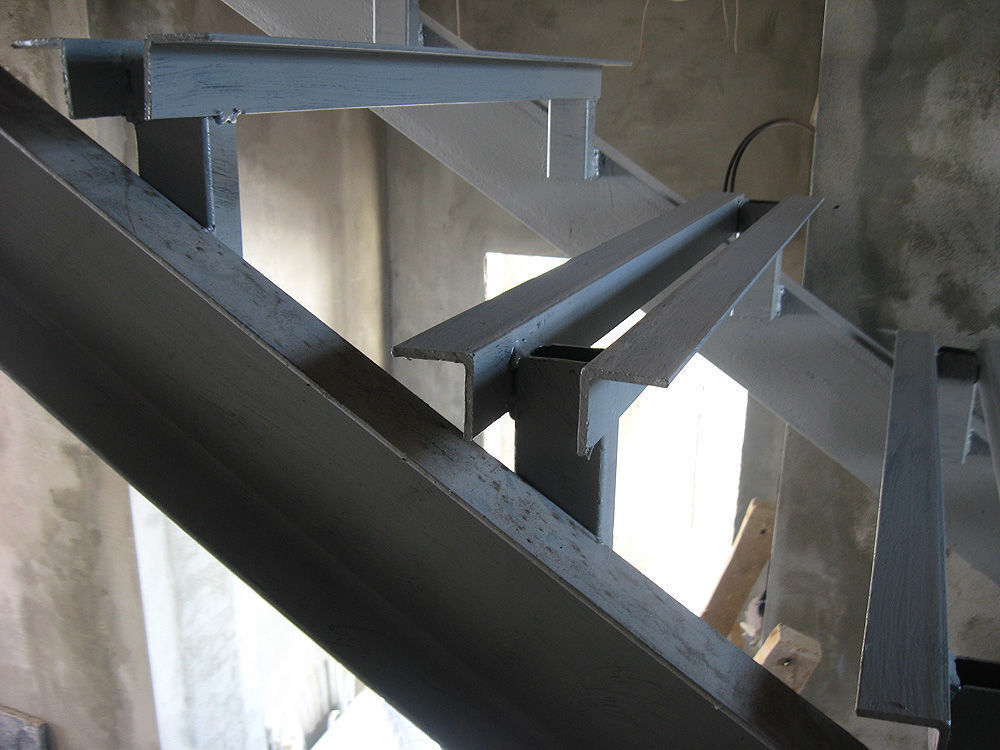

Что такое косоур?

Основными комплектующими лестницы являются несущие элементы, ступени и перила. Косоур — это и есть несущий элемент, представляющий из себя наклонную балку, на которую сверху монтируются ступени и ограждения. Лестницы на косоурах являются наиболее популярными за счет надежности и простоты конструкции.

Виды косоуров лестничных маршейВ зависимости от конструктивных особенностей и формы различают:

• прямые;
• ломаные;
• винтовые или эвольвентные.

прямой

ломаный

эвольвентный Основными материалами для изготовления служат дерево, металл и бетон.

Косоуры могут располагаться по бокам лестницы (боковые) либо по центру (центральные). Если ширина лестницы более 1,2 метра, то предусматривается комбинированное крепление на трех косоурах.

Испытание лестниц и стремянок

Регулярный осмотр и проверка технического состояния оборудования проводится для того чтобы:

1. подтвердить химсостав и материал изготовления конструкции;
2. определить погрешности в размерах;
3. определить отклонения формы и расположения поверхностей от заданных параметров;
4. определить прочность, надежность, устойчивость;
5. определить деформации, которые остаются путем воздействия на конструкцию определенных усилий.

Для испытания металлических и деревянных конструкций их устанавливают на твердую ровную поверхность и прислоняют к опоре. Угол наклона между опорой и конструкцией должен быть равен 75°. Трехколесные лестницы предварительно полностью раздвигаются. Для проведения практических испытаний используется некоторая нагрузка. При этом принципы испытания приставных лестниц и стремянок несколько различаются.

Проверка раздвижных лестниц

Практическое испытание раздвижных приставных лестниц проходит таким образом:

• для проверки прочности подъемных элементов на ступень нижнего колена крепится груз 200 кгс;
• для испытания прочности несущих элементов к ним посередине по очереди на каждое колено присоединяется вес 100 кгс, после успешного проведения первого этапа испытания кгс груза увеличивают до 200.

Проверка стремянок

Для испытания прочности стремянок проводят следующие действия:

• к неусиленной ступени посередине инвентаря присоединяется вес 120 кгс;
• утяжелению подвергаются оба смежных колена;
• если второе колено предназначено только для опоры, то подвешиваемый к его тетивам груз должен составлять 100 кгс.

Типы воздействий и точки их расположения прописаны в «Порядке испытания лестниц и стремянок».

В процессе испытаний инвентарь проверяется на:

• соответствие требованиям конструкторской документации;
• качество изготовления конструкции: сварочных швов, лакокрасочных покрытий;
• комплектность, маркировку, упаковку;
• взаимозаменяемость частей конструкции.

Соблюдения всех правил конструирования, хранения и эксплуатации приставных лестниц и стремянок является строгой необходимостью. Ненадлежащее использование инвентаря может привести к серьезным травмам работника, а несоответствующее хранение конструкций или использование инвентаря, противоречащего требованиям, может повлечь ответственность руководителя.

Как избежать ошибок при установке каркаса?

Далее речь пойдет о том, какие контрольные меры вы должны предпринять на каждом этапе работы. Вы не можете присутствовать при сварочных работах в цеху, но что конкретно зависит от вас самих?

1. Где заказать изделие?

Собственно самую главную ошибку, какую вы можете сделать, это попросить сделать каркас лестницы какого-нибудь “мастера на все руки”. И об этом уже сказано выше. А более подробно об этом вы можете почитать в статье, посвященной подробному разбору . Я очень рекомендую прочитать ее, после этой статьи.

2. Вторая ошибка это неправильные замеры и это момент, который потребует вашего контроля, даже в случае если к вам придет профессиональный инженер. Он ведь тоже человек и стало быть может ошибаться.

Помните, что общая высота конструкции определяется расстоянием от пола первого этажа, до пола второго (а не до потолка первого).

Потолочное перекрытие также включается сюда.

3

Далее следует обратить внимание на особенности помещения. наличие в образующих шахту стенах дверных и оконных проемов

наличие в образующих шахту стенах дверных и оконных проемов.

• Материал, из которого сделаны стены и возможные дефекты стены.
• Присутствие различных коммуникаций в стенах и полу (электрические, водопроводные и т. д.)
• Фактор критической точки. Это расстояние от ступеньки до потолка. Оно не должно быть менее 2-х метров, это соображение безопасности.

Убедитесь, что инженер зафиксировал все эти моменты при первичном осмотре помещения.

4. Ошибки при проектировании вам проконтролировать будет достаточно тяжело, если конечно вы не имеете строительного образования. Но если вы обратились к компании, специализирующейся на производстве именно металлокаркасов, то можете быть спокойны на данном этапе. При рассмотрении чертежей и 3 D  демонстраций убедитесь, что предложенная модель соответствует вашим представлениям, что продуман метод крепления и опоры, а также предусмотрен зазор между маршами для ограждений.

Как выглядят косяки, допущенные при производстве в живую, вы можете .

5. Ошибки при монтаже. Перед установкой убедитесь, что доставленное изделие соответствует представленным вам чертежам по размерам.

Несоответствие готовой конструкции замерному листу это фатальная ошибка.

Проследите, что бригада начала работы по монтажу сверху, чтобы возможные погрешности пришлись на нижний конец

Обратите внимание, пользуются ли рабочие чертежами при установке. Они должны это делать, это показатель их профессионализма и опыта

Также в помощь вам я предлагаю посмотреть это видео.

И еще одно видео на тему как рассчитать лестницу самому, чтобы вы могли основательно вникнуть в особенности проектирования:

Часто задаваемые вопросы

Испытание пожарных лестниц – лицензируемый вид деятельности?

— Нет, так как такого вида работ, услуг нет в перечне лицензируемых видов деятельности МЧС. Поэтому лицензия на право производства таких работ не требуется.

Каково расстояние от пожарной лестницы до стены?

— Согласно таблицы Б.1 приложения Б ГОСТ Р 53254-2009 о лестницах пожарных наружных стационарных, оно должно быть не менее 300 мм.

Чем отличается пожарная лестница от эвакуационной?

— Максимально разрешенным уклоном и шириной. Для пожарной лестницы – это 1:6 и 0, 6 м, а для эвакуационной – 1:2 и 0, 9 м. Кроме этого пожарная лестница может иметь выход на кровлю.

Чем красить (окрашивать) пожарную лестницу и в какой цвет?

— Согласно пункта 6.2.8 ГОСТ Р 53254-2009 грунтовка и окраска конструкций наружных пожарных лестниц должны соответствовать V классу по ГОСТ 9.032-74 о лакокрасочных покрытиях, при этом цвет не нормируется.

Каким знаком (табличкой) обозначается пожарная лестница?

— Согласно ГОСТ 12.4.026-2015 «Цвета сигнальные, знаки, безопасности и разметка сигнальная» она обозначается знаком F 03:

Знак “Пожарная лестница”

и устанавливается в месте ее нахождения.

Виды лестниц из металла

Существует несколько разновидностей лестниц из металла, которые отличаются друг от друга конструктивными особенностями.

1. Лестницы на больцах. Больцы – это болты или крепежи, которые устанавливаются в несущую стену и становятся опорами для ступенек. То есть, стена является несущим элементов самого лестничного сооружения. Ступеньки могут быть висячими, то есть, вторая сторона их может и не закрепляться. Или могут опираться на перила.
2. На косоурах. Косоур – это несущая часть в виде наклонного элемента. На нем или на них опираются (крепятся) ступени лестницы. Косоур может быть в единственном числе, он будет установлен посередине марша, или их может быть два – по краям лестницы. Кстати, второй вариант чаще называют лестницей на тетивах или на наклонных несущих балках. Правда, косоур отличается от балок (тетив) тем, что его верхняя часть представляет собой гребенку, сделанную под размеры ступенек. Балки же представляют собой металлические профили без каких-либо изменений.
3. Винтовые. Это самый сложный тип лестницы. И дело здесь не в конструкции элементов, а в сборке самого сооружения. Ступени привариваются по кругу на вертикально установленный столб. Именно выдерживание определенного размера по высоте и окружности создают сложности сборки своими руками. Опыт здесь необходим.

Работа с приставных лестниц и стремянок по новым правилам

В организации работы с приставных лестниц и стремянок важную роль играет высота их проведения. Перед началом работ на высоте от 1,8 м сотрудники должны проходить соответствующие обучение. А во время проведения таких работ необходимо использование специальной страховочной системы, которая крепится к конструкции сооружения или лестнице.

Так, сотрудникам клининговых компаний при мойке окон с 3- или 5-ступенчатых стремянок не требуется наличие страховочных систем и прохождения обязательного обучения. Тогда как для маляров, осуществляющим фасадную покраску стен с 9-ступенчатой стремянки, наличие соответствующего удостоверения является строгой необходимостью.

При этом для работ со стремянки или лестницы на высоте менее 1,8 м в некоторых случаях также необходимо соблюдение всех требований Правил охраны труда при работах на высоте. К таким случаям относится проведение работ:

• над машинами и механизмами;
• над жидкостью или сыпучими материалами;
• над острыми и выступающими предметами.

Использовать приставные лестницы, которые не снабжены рабочими площадками, допускается только для перемещения между ярусами здания и для работ, не требующих от работника упора в строительные конструкции.

Кроме этого, в соответствии с пунктом 155 Правил по охране труда, во время проведения работ с лестниц и стремянок строго запрещено:

• вставать на последние две ступени при работе на конструкциях, не оснащенных перилами или упорами;
• работать на одной конструкции более чем одному человеку;
• поднимать, опускать или располагать на конструкции какой-либо груз.

Также запрещается выполнять с приставных лестниц и стремянок работы:

• с использованием электрического и пневматического оборудования, а также строительно-монтажных пистолетов;
• над действующими машинами, механизмами и транспортерами;
• по выполнению газосварки, по газопламенной обработке, электросварке;
• по натяжению проводов;
• по поддержанию на высоте тяжелых деталей.

При выполнении работ с лестниц и стремянок, установленных на гладкие поверхности и невозможности ее закрепить обязательно должен быть страхующий. Работники, осуществляющие поддержку конструкции, в обязательном порядке должны иметь защитные каски.

Данные запреты регламентируются пунктом 156 Правил по охране труда. Также для использования приставных лестниц и стремянок необходимо наличие соответствующей документации, в которую должна входить специально разработанная инструкция охраны труда. Ее оформлением занимается непосредственный руководитель работ. Документ согласуется со службой охраны труда и представительным органом работников, после чего утверждается руководством предприятия. Бумага проходит регистрацию в журнале учета инструкций и предоставляется к ознакомлению персоналу.

Инструкция охраны труда включает в себя следующие разделы:

• общие требования по охране труда;
• требования по началу работу;
• требования по проведению работ;
• требования по аварийным ситуациям;
• требования по послерабочим действиям.

Особыми правилами обладает и перенос стремянок и приставных лестниц:

• конструкция должна переноситься острыми наконечниками вперед;
• во время перемещения инвентаря он должен находиться под визуальным контролем сотрудника;
• при переносе конструкции должно осуществляться голосовое оповещение окружающих о движении опасного груза;
• при переносе инвентаря одним работником его передний край должен быть поднят вверх минимум на 2 м.

Нормы ГОСТ 26887-86

Требования к металлическим лестницам наклонного и вертикального типа устанавливаются данным стандартом. Норматив учитывает изготовление и использование алюминиевых лестниц различного типа.

Государственный норматив содержит следующие правила на производство и установку лестниц:

• ширина лестничного пролета устанавливается от 0,9 м;
• для одного лестничного марша устанавливается максимальное число ступенек — 18 штук;
• минимальная высота ступеней — до 160 мм, а максимальная — не превышает 200 мм;
• глубина ступени (проступь) для вертикальной лестницы должна быть 0,3 м;
• глубина проступи для винтового лестничного марша варьируется от 100 мм в точке внутреннего крепления, до 400 мм в крайней точке у стены;
• при ширине лестничного пролета более 110 см, необходимо предусматривать устройство двухсторонних ограждений;
• высота ограждения для внутренних помещений варьируется от 90 см до 120 см, с устройством поручня шириной 55-85 мм;
• если лестница устанавливается в жилых домах, где проживают маленькие дети, ограждение оборудуется дополнительным поручнем на высоте 450 мм;
• зазор между вертикальными стойками ограждения допускается в пределах 150 мм;
• при проектировании лестничного марша на производстве следует учитывать, что ограждение обязано удерживать сопротивление более чем 100 кг на п.м.

Высота поручней.

Преимущества

Металлические лестницы, изготовленные и монтированные самостоятельно в частном доме, имеют некоторые преимущества перед готовыми магазинными вариантами из дерева и металла. Как минимум – по стоимости они обойдутся намного дешевле. Среди прочих достоинств:

долговечность при условии грамотного расчета, изготовления и установки; возможность сделать конструкцию любого вида и габаритов; гармоничное сочетание конструкции со многими интерьерными стилями; быстрота процесса изготовления; возможность изготовления и монтажа на любом этапе строительства здания, в т. ч

лестницу можно сооружать для уже готового помещения; возможность изготовить очень компактную, лаконичную конструкцию, что особенно важно для небольших домов; благодаря исключительной прочности профиля лестницу можно сделать с упрощенным вариантом каркаса, что сократить длительность работ и размеры будущей конструкции

Лестницы из профиля.

Также стоит помнить о таких нюансах, если вы решили изготовить металлическую лестницу:

1. Конструкция из металла получается довольно внушительной по весу, потому при дальнейшей отделке и оформлении её желательно не утяжелять дополнительно. К примеру, для ступеней использовать дерево вместо бетона, а перила сделать не из металла, а из легких полимерных материалов.
2. Даже если это межэтажная конструкция в доме, её все равно нужно обрабатывать антикоррозийными составами. Это продлит срок службы изделия.
3. Металлические элементы лестницы нужно сваривать. Некоторые умельцы советуют использование для крепежа болтов, но этот метод очень ненадежный. Его лучше вовсе не использовать при изготовлении конструкции из профиля.

Расчеты основных параметров лестницы

Высота межэтажной лестницы рассчитывается от пола первого этажа до пола второго этажа. Для правильного расчета необходимо учитывать межэтажные перекрытия. Чтобы узнать, сколько ступеней необходимо сделать, нужно расстояние между этажами разделить на высоту ступенек. Учитывают целое число, остаток нивелируется высотой нижней ступеньки. Она может быть чуть ниже или выше остальных.

Количество ступеней и их ширина в лестничных маршах первого, второго и последующих этажей должны быть одинаковыми, это значительно снижает вероятность травматизма. Ширина конструкции – не менее 90 см, если в доме большое количество жильцов, то ширина марша должна быть такой, чтобы на ней могли разойтись 2 взрослых человека средней комплекции.

Угол наклона не должен превышать 40°, более крутые лестницы неудобны при эксплуатации, а количество ступеней на каждом пролете составляет до 16 штук.

Высота ступеней может колебаться в диапазоне от 130 до 170 мм. Ширина проступи (горизонтальная площадка ступени, на которую встает нога при подъеме по лестнице) рассчитывается так, чтобы на ней полностью умещалась стопа взрослого человека: от 280 до 350 мм. Эти параметры нужно знать при расчете любой лестницы. Размер и конфигурация лестничных площадок зависит от конструктивных особенностей лестницы. Конструкция состоит из нескольких элементов:

• лестничные косоуры или тетива – это несущие опорные балки ступеней;
• проступь – это горизонтальное основание ступени, на которое ставится нога;
• подступенок у лестницы – это высота между соседними проступями;
• балясины лестницы – невысокие столбики, поддерживающие перила лестниц;
• подперильник – это планка, к которой крепятся балясины, подперильник является скрытым элементом и закрывается перилами.

Особенности двухмаршевых конструкций

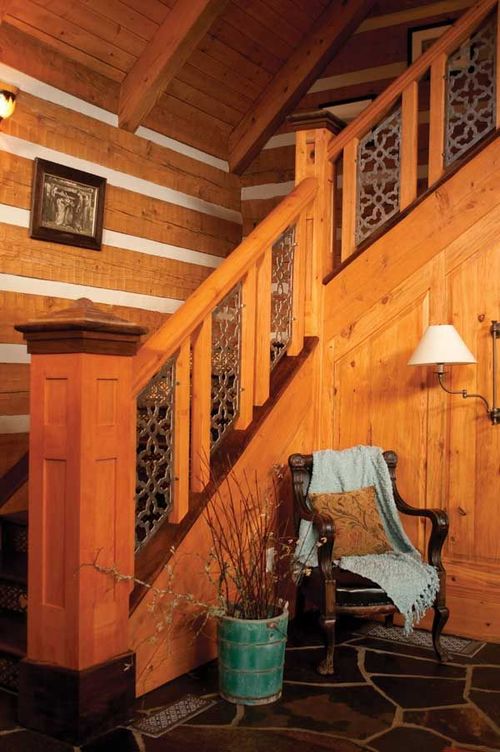

Двухмаршевая лестница с площадкой из дерева

Двухмаршевая лестница с площадкой и поворотом

Двухмаршевые лестницы деревянные можно изготовить своими руками. Для этого вам понадобится кропотливо рассчитать все необходимые параметры, и подобрать модель. Вы должны обладать хотя бы небольшими навыками строительства: освоить слесарные и столярные инструменты.

Если у вас очень просторный загородный дом, то при создании двухмаршевой лестницы из дерева вы должны понимать, что изделие должно быть очень качественно сделано, оно обязано быть прочным и красивым. Ведь по такой деревянной лестнице, ведущей на второй этаж, придется поднимать тяжелую мебель

По конструкции должно быть удобно подниматься и спускаться, это очень важно, если в здании живут детишки, или ваши престарелые родители. По этой причине, изделие должно обладать таким качеством, как пологость (если вам это позволят квадратные метры)

Ну и назовем тот факт, что изделие должно иметь перила.

На конструкцию двухмаршевой лестницы из дерева влияют не только показатели ее внешнего вида, но и площадей здания. Для того чтобы создать лестницу из дерева с площадкой своими руками, чтобы можно было подниматься на второй этаж, вам понадобится разобраться в типовых конструкциях, нужно будет быть в курсе всех названий основных деталек и узлов.

Делаем лесницу своими руками

Для того, чтобы создать своими руками двухмаршевую лестницу с площадкой, потребуется грамотно подойти к выбору подходящего проекта конструкции. От того , на каком проекте вы остановите свой выбор, будет напрямую зависеть как внешний вид лестницы, так и комфортность спуска — подъема по ней.

СНИПЫ рекомендуют обустраивать не более 18 ступенек на один пролет деревянной двухмаршевой лестницы с площадкой, ведущей на второй этаж. Вы можете увидеть на фото варианты таких конструкций. Также, по нормам ширина лестницы должна колебаться в рамках 800-900 мм. Остается лишь высчитать объемы изделия в проекциях длину будущей конструкции.

Принципы выбора

При покупке нужно учитывать ряд критериев:

1. Металлические поверхности должны быть покрыты специальным антикоррозийным составом. Если его нет, придется наносить защиту самостоятельно.
2. Конструкция должна быть удобной. Это относится к наклону маршей, размеру ступеней, расстоянию между ними.
3. Рекомендуется заказывать каркасы с перилами, чтобы не упасть.

Лестница с коваными перилами (Фото: Instagram / kovali.shop)

Преимущества и недостатки

У металлических конструкций для подъема на второй этаж есть ряд сильных сторон:

1. Материал имеет высокую прочность, надежность, долговечность.
2. Поверхности сложно повредить.
3. Малый удельный вес по сравнению с бетоном.
4. В продаже можно найти конструкцииразного цвета.
5. Приемлемая цена.

Недостатки:

1. Без специального антикоррозийного покрытия или добавок к сплаву разные виды материалначинают ржаветь при попадании влаги.
2. Металл издает шум, когда по ступенькам спускаются или поднимаются. Чтобы избавиться от него, нужно использовать специальные мягкие прокладки, которые будут гасить вибрации.

Производители и стоимость

Производители:

1. «СТИЛЬ-Т»;
2. Супер Лестница»;
3. «ДЕЛСНАБ»;
4. «Лестница-просто»;
5. «Лестница-в-дом».

Средняя цена на маршевую лестницу из нержавеющей стали — 40 000 рублей.

Металлические лестницы: теория и практика от участников FORUMHOUSE

По популярности в среде частного домостроительства металлические лестницы стоят на втором месте после деревянных, что обусловлено их универсальностью и высокими техническими характеристиками. Металл прочен, долговечен, из него можно создать конструкции разных конфигураций, исходя из габаритов отведенного под них пространства.

Хотя встречаются и внутренние цельнометаллические лестницы, в большей степени они подходят для улицы, так как менее подвержены воздействию агрессивной среды. Гораздо чаще лестницы для дома делают комбинированными – металлический каркас и деревянные ступени. Имея навыки работы с металлом и необходимый инструмент, можно самостоятельно изготовить такую лестницу, сэкономив солидную сумму на заказе у профессионалов. Так и поступает основная масса участников FORUMHOUSЕ, славящихся своей смекалкой, трудолюбием и золотыми руками.

https://youtube.com/watch?v=zqT5JiB523s

Универсальный предмет: металлическая приставная лестница

Приставная лестница – переносимый и универсальный предмет. Она имеет малый вес. Ее без труда можно поставить в нужное место, чтобы выполнить ряд определенных действий.

Лестницы, изготовленные из металлического каркаса, обладают высокой прочностью. Каркас является крепким и надежным. Металл – самый прочный материал, который имеет долгий срок службы. Поэтому лестница прослужит Вам долго.

Металлические лестницы могут иметь различный дизайн, поэтому данный атрибут впишется в любой интерьер.

Изготавливают каркас приставных лестниц из металлических профильных труб.

Металлический каркас имеет много преимуществ:

• Высокую прочность;
• Долгий срок эксплуатации;
• Его быстро изготовить;
• Может быть любым по конструкции;
• Для изготовления используется недорогой материал.

Основное назначение алюминиевой приставной лестницы – возможность подниматься на необходимую высоту.

Какой выбрать каркас

Стальные лестничные каркасы бывают двух типов:

• открытые;
• закрытые.

Открытый металлический каркас, будучи собранным, останется на виду. Это требует аккуратности при проведении сварочных работ, а также последующей зачистки и шлифовки швов, покраски всей конструкции.

Вариант закрытого каркаса проще – его можно не «облагораживать» после сборки, так как он будет скрыт облицовочными материалами. Чтобы его изготовить потребуется лишь швеллер с уголками и соответствующие инструменты. После сварки открытого каркаса, его поверхность сначала грунтуют, после чего покрывают краской, не ограничиваясь одним слоем.

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

• Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
• Электроды.
• Дрель, шуруповерт.
• Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
• Ручной фрезер – для сошлифовывания сварных швов.
• Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
• Рубанок.
• Молоток.
• Струбцины.
• Наждачная бумага, кисти.
• Антикоррозионная грунтовка.
• Краска.
• Сушеные доски толщиной 40 мм для ступеней.
• Лак для древесины.

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Видео по изготовлению

Особенности сборки конструкций при помощи сварки показаны на видео:

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Параметры металлической лестницы

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• A — толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
• B — толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
• H — высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
• D — размер — расстояние, на  которое ступень будет свисать за опору по направлению подъёма
• U — угол наклона опоры к вертикали
• C — количество ступеней — за сколько шагов Вам будет комфортнее всего переместиться с этажа на этаж

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 2 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 4 Вид лестниц с разными направдениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Чем отличается сборка лестницы из металлопроката от дерева и бетона

Прежде чем подыскивать подходящий проект металлической лестницы, нужно будет правильно оценить свои возможности и навыки, подыскать необходимые инструменты и оборудование.

Качественно сделать металлическую лестницу несложно, но перед этим потребуется, как минимум, провести небольшую подготовку:

• Сделать эскиз будущей лестницы, выполнить доступным методом расчет размеров основных узлов – косоурных балок и поперечин подступенников. Остальные детали, как правило, не считают, проще сделать привязку на месте при сборке металлической лестницы;
• По схеме необходимо сделать деталировку и расписать, сколько и какого металлического профиля потребуется для изготовления лестницы;
• Испробовать на практике сварочное оборудование, подобрать в соответствии с толщиной металла необходимый режим, величину сварочного тока и полярность.

К сведению! Если нет уверенности в том, что получится сделать сварочные работы своими руками, то лучше всего пригласить профессионального сварщика или постажироваться с неделю у опытного специалиста.

Последний пункт списка, несмотря на всю его очевидность, всегда был и остается самым важным в подготовке. Сварка метала — достаточно сложная технологическая операция, которой не обучишься за час-два неумелых попыток сделать сварочный шов. Как только получится сделать хотя бы короткие сантиметровые валики, можно приступать к испытаниям.

Наиболее простой способ проверить качество сварки – отбить шлак и сделать с десяток максимально сильных ударов тяжелым молотком или кувалдой. Если сварочное соединение осталось целым, значит, качество сварки в порядке, и можно пробовать сделать сварку простейших деталей металлической лестницы.

Кроме сварки, сделать металлическую лестницу можно двумя способами:

• Клепкой стальными или латунными заклепками. Получается очень надежное и долговечное соединение, но для того, чтобы сделать клепаные косоуры, уйдет в десять раз больше времени, чем при использовании сварки;
• Болтовое соединение — наиболее точное и безопасное. Сделать металлическую лестницу на метизах проще и быстрее, чем на клепке, затраты на материал и трудоемкость работ значительно выше, чем при сборке деталей сваркой.

У клепки и сварки есть один серьезный недостаток. Сваркой можно собрать металлическую лестницу из относительно тонкого стального профиля, при этом удается сделать конструкцию очень жесткой и прочной. Если сделать лестницу на заклепках, то, несмотря на толстый и мощный металлопрокат, вся конструкция получается немного «плавающей». Но иногда другим способом сделать лестницу невозможно, например, если в доме планируется установить раритетный авторский вариант из ковки или чугунного литья.

Кроме перечисленного, нужно будет запастись болгаркой, комплектом отрезных дисков, разметочным инструментом, строительным уровнем, сварочными струбцинами, электродрелью и разметочным инструментом.

Это интересно: Канализация в частном доме: это познавательно

Плановое обслуживание

Главной целью периодического испытания лестниц является проверка их безопасности. Учитывая явление «усталости» металла, возникающее в зоне переменной нагрузки и провоцирующее повреждение несущих узлов, испытание конструкции необходимо проводить минимум 1 раз в 5 лет, визуальный осмотр – ежегодно. Перечень параметров для проверки:

1. наличие очагов коррозии
2. трещины, сколы и прочие травмоопасные повреждения сварных швов
3. деформационные изменения (отклонения форм и размеров деталей)
4. устойчивость и прочность поперечных планок, ограждений и перил

Статическая нагрузка, применяемая в рамках обязательного испытания, производится с помощью динамометра и рассчитывается в зависимости от технических характеристик конкретной модели.

Металлический каркас для лестницы
