2 красивых проекта бани 3х4 с планировкой помещений + фото и видео интерьера

Конструкция пола в каркасной бане

Соблюдение всех рекомендаций и инструкций по монтажу пола увеличит срок эксплуатации бани. Качественно сделанный пол защитит от теплопотерь, загнивания напольных досок.

В помещениях бани, где есть прямой контакт с водой пол выполняется проливной. Самое главное в проливных полах – это обеспечить быстрый отток воды в канализацию.

Пошаговая инструкция монтажа пола:

1. Укладка лаг. При большом расстоянии между опорами – более 3 м, нужны дополнительные опорные столбы. Используйте рубероид для гидроизоляции в несколько слоев в местах соединения лаг с фундаментом и опорами.
2. Для глинистой почвы под сооружением делается поддон, направляющий воду в стоковую яму.
3. Монтаж досок на лаги. Зазор для проливного пола между досками около 4 мм. Между настилом и стеной бани нужно оставить зазор 2 см.

В других комнатах бани пол выполняется не протекающий. Для его обустройства на лаги монтируются бруски 5х5 см, а уже поверх них стелется черновой пол.

Схема утепления пола в каркасной бане. На черновой пол укладывается гидроизолирующий слой, затем минеральный утеплитель поверх которого стелется пароизоляция

После слоя пароизоляции можно приступать к монтажу чистового пола.

Достоинства таких бань

С давних времен наши прадеды строили бани из рубленой древесины. Но с течением времени эта проверенная временем технология потеряла свою актуальность. Дело в том, что современные способы строительства намного приемлемее по стоимости и времени, а по качественным характеристикам ничуть не уступают.

Самая востребованная технология на сегодняшний день это каркасное строительство.

Предлагаем вашему вниманию основные преимущества такого способа:

• Строительство в короткие сроки;
• Возможность постройки в любой период года;
• Никакой усадки;
• Невысокая цена постройки и эксплуатации;
• Возможность маскировки электрооборудования и коммуникаций;
• Много вариантов наружной и внутренней отделки.

Преимущества бани размерами 3х4 м

Постройка бани из бруса 3х4 своими руками – мероприятие, не требующее больших затрат бюджета и привлечения тяжелой строительной техники. С помощью составления грамотного проекта и качественного материала 1-2 взрослым мужчинам по силам поднять строение за несколько недель.

Выбор в качестве строительного материала деревянного бруска делает процесс сборки коробки не сложнее детского конструктора. Правильная геометрическая форма способствует легкому конструированию элементов в венцы. При надежном крепеже, возведении качественного основания и утеплительных работах ваша собственная баня прослужит не менее 20 лет при своевременном ремонте и обслуживании.

Строительство бани с габаритами 3 на 4 м из брусового материала характеризуется следующими преимуществами:

• площадь застройки всего 13 кв. м с припусками на фундаментные выступы и кровельные скаты;
• возможность возведения в ограниченном пространстве;
• полноценное здание для помывки и отдыха 2 взрослых или 1 взрослого и 2 детей;
• возможность организовать отдельные парилку, моечную и предбанник;
• быстрота строительства;
• небольшой расход материалов;
• нет необходимости в монтаже мощного фундамента;
• маленькое помещение легче и быстрее утеплить, оформить, прогреть, просушить.

Древесина, из которой планируется строить банный мини-комплекс на собственном участке, является экологичным и доступным материалом. Тепловые процедуры в помещении, возведенном из бруса, благотворно влияют на общй тонус организма, укрепляют иммунитет, воздействуют оздоравливающе на легочную систему и кожный покров, способствуют выздоровлению при простудных заболеваниях.

С чего начать (выбор места, состав почвы)

Все начинается с осмотра и анализа территории. Исследование участка покажет, какую площадь можно выделить под сад и в каком месте. Лучше всего разбить сад на ровном участке или на южном (восточном), хорошо освещенном склоне. Низинные места не подойдут во всяком случае. Здесь скапливается холодный воздух, и растения получают недостаточное количество тепла, что неблагоприятно отражается на их плодоношении и вкусовых качествах плодов. Кроме этого, запоздалые весенние заморозки могут спровоцировать осыпание завязи и снижение (иногда полную потерю) урожая.

Фруктовые деревья очень требовательны к составу почвы: она должна быть плодородной, обладать хорошей влагоемкостью (способностью впитывать и задерживать влагу, не позволяя ей быстро испаряться) и легко пропускать воздух.

Полностью заменить грунт вряд ли получится, поэтому для посадки каждого дерева нужно подготовить большую посадочную яму, наполнив ее завезенным черноземом.

Взрослые деревья обладают мощной корневой системой, уходящей глубоко в почву

Чтобы предотвратить вымокание корней, важно учесть высоту залегания грунтовых вод. Если она находятся близко к поверхности, рекомендуется провести дренирование участка

В крайнем случае, можно сделать хороший дренаж посадочных ям.

Постоянные сильные ветра мешают нормальному опылению деревьев, летом иссушают почву, а зимой ведут к обморожению молодых веток. Если сад с наветренной стороны, следует продумать способы его защиты, например, создать высокую живую изгородь или поставить глухой забор.

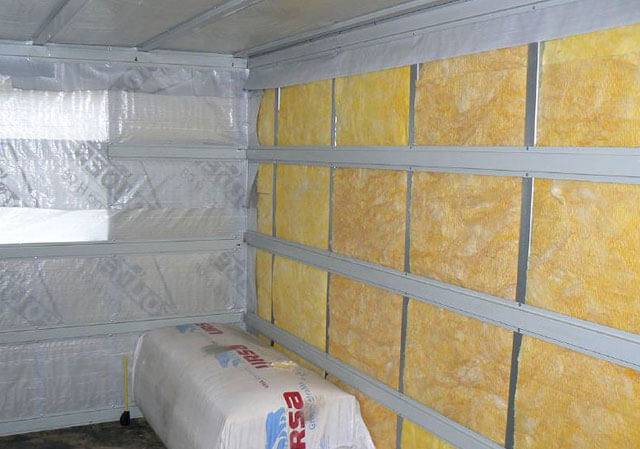

Внутреннее утепление и пароизоляция

Благоустройство банных помещений каркасной бани изнутри предполагает проведение работ, препятствующих скоплению влаги в результате перепада температур. Дело в том, что внутри конструкции в зимнее время года очень жарко, а снаружи – холодная погода. Отсюда и возникает необходимость обустраивать пароизоляцию. Наиболее простым решением данной проблемы является укладка полиэтиленовой пленки под внутренней отделкой вагонкой.

Следует ответственно подойти к работе по обшивке помещения парилки. В этом случае потребуется устройство качественной пароизоляции из пергамина, алюминиевой фольги, пленки из полиэтилена и т.д.

Не рекомендуется использовать такие материалы как толь или рубероид в парной, поскольку под действием высоких температур они начнут издавать неприятный специфический запах. Специалисты рекомендуют для внутреннего утепления каркасных бань применять рулонный материал «Урсой» толщиной 50 миллиметров.

Его выкладывают между вертикальными стойками, закрепляя прибитыми рейками. В некоторых местах теплоизолятор можно фиксировать на наружных досках, но с применением специальных гвоздей, имеющих над головкой резиновую шайбу.

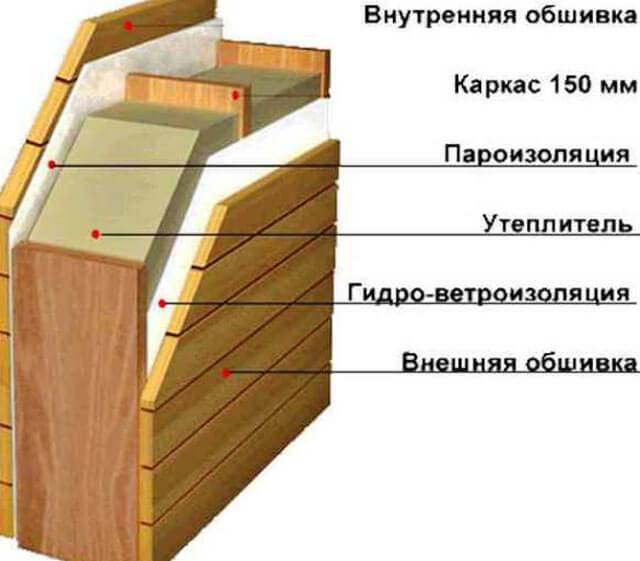

В результате проделанной работы должно получиться некое подобие пирога для стен бани из следующих слоев:

• вагонка наружная;
• пергамин;
• утеплитель для каркасной бани;
• пленка из полиэтилена;
• вагонка внутренняя.

Основным моментом, о котором не следует забывать, является необходимость оставить 5-сантиметровый воздушный зазор.

Что касается стен и потолка парной, то для отделки желательно применять осиновую вагонку, обладающую целебными свойствами. Также подойдут доски, а именно тополиные или шпунтованные липовые.

Варианты утепления

При создании мини-бани одним из важных моментов является её качественное утепление. Перед тем как заниматься этой работой, необходимо устранить все щели, которые присутствуют в стенах. При устройстве слоя теплоизоляции оптимально, чтобы его толщина была не менее 15 см. В регионах с суровыми климатическими условиями этот показатель можно увеличить до 25 см. Процесс укладки материала происходит вразбежку. Такая техника позволяет полностью исключить появление мостиков холода. При их наличии тепло будет быстро уходить из бани. Этого нельзя допускать.

Для создания слоя теплоизоляции можно использовать самые разные материалы:

• минеральную вату;
• опилки с глиной;
• керамзит.

Если необходимо недорогое решение, обладающее высокими характеристиками, то лучше пенопласта вряд ли что-то можно найти. Многие скептически относятся к его использованию в бане. Но все же он обеспечивает хорошие показатели теплоизоляции. Прослойки утепления на его основе толщиной 12 см вполне достаточно, чтобы заменить слой минеральной ваты в 80 см. Этот материал может эффективно работать в температурном диапазоне от -100 до + 80°С.

Советы

При постройке бани каркасного типа следует придерживаться советов опытных строителей. Это поможет возвести долговечную постройку

Важно следовать таким рекомендациям:

• Стоит очень тщательно закрепить пароизолирующий слой в местах соединения стен и пола бани. Это влияет на долговечность постройки.
• Дополнительно создать надежную теплоизоляцию каркасной бани можно со стороны улицы. Для этого под обшивку бани крепят дополнительные слои гидро- и теплоизоляции.
• Изнутри обшивку бани не следует красить или вскрывать лаковыми составами. Такие соединения способны выделять токсичные вещества.

Потолок и напольный настил в бане утепляют с особым усердием. Нужно использовать те же материалы, которые применялись для утепления стен. Каркасная баня – выгодное и дальновидное решение. Ее постройка не займет много времени. Если детально разработать проект бани и подготовить все необходимые материалы, построить баню получится быстро и качественно. Такой объект станет предметом гордости владельцев участка.

Нормы СНиП по местонахождению бани на территории

Согласно утверждённым законом нормативам здание должно удовлетворять следующим требованиям:

1. От ограждения до бани дистанция должна быть от 1 метра, считая от границы. При условии, что забор металлический или выполнен из иных негорючих материалов, это правило сохраняется. В случае если ограждение из дерева, то сауна возводится на расстоянии от 3 м от границы участка. Этот параметр присутствует и в нормах СП, так как подобный отступ способен полностью защитить участок соседей от присутствия сточных вод.
2. Расстояние от бани и до дорожного покрытия на улице за забором составляет не меньше 5 м.
3. Дистанция до нежилых строений для хозяйственных нужд и иного назначения должна быть в промежутке 6-15 м. Точный показатель зависит от материалов, которые использовались при строительстве.
4. Баня должна располагаться в 15 м от садовой зоны, лесных насаждений и других участков, где растут деревья и кусты.
5. Жилое здание должно находиться на расстоянии от сауны не меньше, чем 8 м.
6. Нужно соблюдать дистанцию к водным природным источникам (озёра, реки, ручьи и прочее) не меньше 5 м.
7. В случае если на территории присутствуют высокие деревья, то расстояние их расположения от бани должно составлять не меньше 4 м. Если высота культур средняя, то эта дистанция будет от 3 м. Если речь идёт о кустарниках, то от 1 м.

Стоит отметить, что это общие правила, но часто бывает, что на местах могут действовать дополнительные ограничения. В связи с этим перед планированием строительства, стоит тщательно изучить дополнительную информацию по конкретному региону.

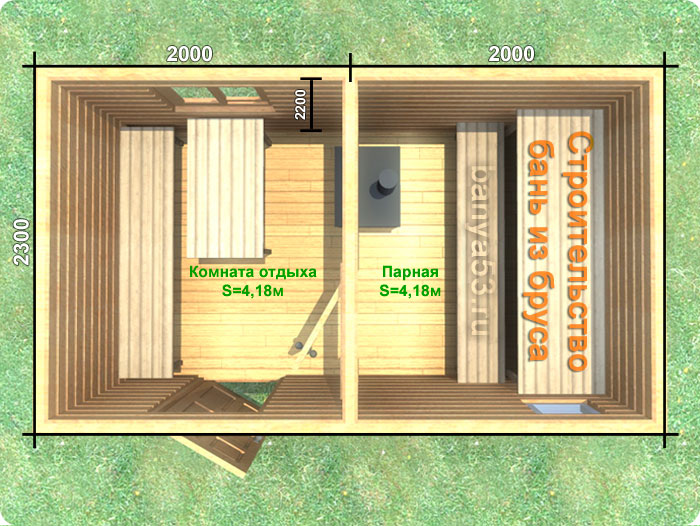

Баня: планировка и разделение общей площади на функциональные зоны

Если раньше бани состояли всего из одного помещения, то современные варианты этих сооружений включают несколько комнат. В их числе может быть моечная, предбанник, зона отдыха, бассейн, бильярдная и т. п. Чтобы в будущем владельцу не приходилось прибегать к перестройке и корректировке здания, еще на этапе проектирования необходимо внести в чертежи бани все важные пометки. Особого внимания заслуживают следующие моменты:

Для удобства современные бани включают в себя несколько функциональных зон

• планировка внутренних помещений;
• система водоснабжения;
• разводка электросети;
• канализация и система стоков.

Разработка плана бани с учетом условий дачного участка

Чтобы создать идеальные условия для отдыха в бане, нужно учитывать некоторые нюансы, которые позволят избежать неприятностей в процессе эксплуатации помещения. Желательно, чтобы зона строительства располагалась на почвах с низким уровнем пролегания грунтовых вод. Перед тем как приступить к разработке проекта, нужно сразу же исключить все участки, которые не соответствуют этому условию.

Проект бани размером 5 на 7 метров с открытой террасой

Если на территории имеется колодец, то расстояние между ним и баней не должно быть менее 5 м. Минимальный разрыв между парилкой и жилым зданием составляет 8 м. Чем дальше от бани будет размещаться компостная яма и туалет, тем лучше. Специалисты советуют делать вход с южной стороны. В зимнее время здесь образуется меньше сугробов, поэтому исключается вероятность блокировки доступа к двери. Лучше, если окна будут смотреть на запад, что будет способствовать проникновению в помещение достаточного количества солнечного света.

Если на дачном участке имеется водоем, построив баню в 15-20 м от него, можно использовать его вместо бассейна. Кроме этого, наличие реки или озера поблизости от сооружения позволит обеспечить систему подачи воды.

Проект бани размером 7,74 на 6,24 метра

Для небольших участков (3-6 соток) подойдут проекты бань 3 на 3, фото таких построек в изобилии присутствуют на сайтах строительных компаний. Даже в таких компактных строениях основным помещением остается парная. Под организацию этой комнаты следует отвести максимально возможное количество площади – около 8 м². Этого достаточно для того, чтобы установить 2-3 лежака (полки) и поставить печь-каменку.

Другие помещения могут быть включены в планировку бани 3х4 м и более (по желанию). Сооружение может использоваться по назначению даже при отсутствии бильярдной или санузла. Баня же без парилки существовать не может. По этой причине разделение внутреннего пространства на функциональные зоны в первую очередь зависит от размеров проекта.

Строить бани рекомендуется на расстоянии минимум 8 м от жилого сооружения

Если же хочется дополнительных удобств, в проект бани 3 на 4 м можно включить небольшую душевую комнату или помывочную. После парилки здесь можно будет смыть с себя грязь и освежиться. Для типовых проектов характерно наличие комнаты отдыха, которая будет эксплуатироваться в перерывах между сеансами пара. Для ее организации потребуется 4,5 м².

Нелишними будут и другие помещения, например, раздевалка или тамбур. Они достаточно компактны, чтобы поместиться в проекте бани 5 на 5 из бруса наряду с основными комнатами.

Проект бани размером 6х6 м со вторым мансардным этажом

Удачные примеры и варианты

Баню можно изготовить на заказ или построить своими руками. За основу берут готовые чертежи или планируют постройку самостоятельно. Например, сооружение можно сделать традиционно одноэтажным или с мансардным этажом.

Мансарду удобно отвести под гостевую комнату. Если есть желание и возможности, можно сделать полноценный второй этаж, где вполне удачно удастся расположить бильярдный стол, телевизор, музыкальный центр.

Баню на своем участке всегда можно построить так, как этого хочется. Строение будет не только красивым, но и удобным, если дополнить его террасой. На ней можно расположить столик со стульями и приятно проводить время в теплое время года.

Если хочется построить более просторную баню, следует рассматривать помещения большей площади:

• 4х4 м;
• с верандой 4х4 м;
• 6х3 м;
• с террасой 6х4 м.

На самом деле размеры зависят только от пожеланий и возможностей владельцев участка. К тому же сегодня предлагаются готовые комплекты бань, с помощью которых такую постройку можно соорудить за короткое время. Подобный комплект состоит из необходимых материалов для стен, крыши и самого каркаса.

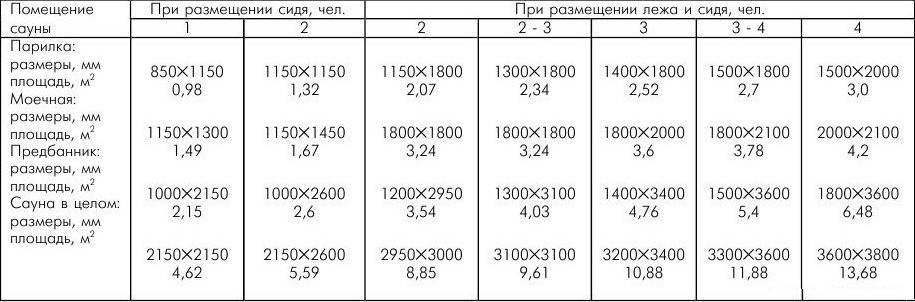

Как произвести расчет площади помещения?

Внутренняя планировка классических бань из бруса не предусматривает каких-либо изысков и включает в себя три обязательных помещения:

• предбанник;
• мыльник-моечную;
• парилку.

В последнем помещении обязательно возводится каменка, которая обеспечивает подачу пара.

Процесс монтажа каменки своими руками достаточно сложный и потому должен выполняться квалифицированным печником. Ее необходимо расположить таким образом, чтобы одна из сторон соприкасалась со стеной предбанника, одновременно выступая отопительным элементом смежного помещения. Для каменки рекомендуется выбирать место в углу за входящей в отделение дверью. Некоторые покупатели могут установить в предбаннике дополнительный источник тепла — металлическую буржуйку. В обоих случаях для отопления печей используется дровяное топливо.

По принятым правилам, в парной устраивают полки, выбирая для них такую высоту установки, чтобы на них можно было лечь во весь рост, а при вставании не задеть головой потолок. Чаще всего основную полку делают в несъемном виде. Платформа является стационарной и устанавливается с небольшим отступом относительно верхнего уровня камней, формирующих каменку. Поэтому при расчете высоты потолка необходимо учитывать уровень полок.

Планировка некоторых бань может включать широкие лавки, на которых можно удобно разместиться с ногами. Обычно лавок бывает две — низкие и высокие. При расчете оптимальной площади парного отделения исходят из того, чтобы создать комфортные условия для принимающих банные процедуры людей. Иными словами, основным ориентиром для расчёта этого показателя является количество человек, которые будут одновременно находиться в парной.

Сооружение бани

Оптимальный вариант для маленькой парной – стены каркасного типа.

Перед тем как построить их, приобретите следующие материалы:

• брусья, имеющие сечение 5×5 см;
• доски, обладающие толщиной 2,5 см;
• теплоизолирующий материал;
• гидроизолирующий материал (пленку либо фольгу).

Типы изолирующих материалов можно выбирать по вашему усмотрению. Главное, чтобы они обладали стойкостью к действию высокой температуры и были экологически чистыми.

Для сооружения стен вам сначала необходимо будет собрать брусчатый каркас, который должен соответствовать определенным в проекте . Поверх смонтированного каркаса фиксируются доски.

С внутренней стороны на доски крепятся изолирующие материалы. Предбанник можно будет только утеплить, а вот моечное отделение и парилку необходимо будет также защитить слоями гидро- и пароизоляции. После того как все изолирующие материалы будут закреплены, стены бани изнутри обшиваются вагонкой.

Когда строится каркасная парная, ее потолок монтируется в несколько слоев: сначала кладут доски, затем пароизоляцию, утепляющий материал и накат.

В качестве финишного покрытия кровли можете использовать любой подходящий материал: шифер, металлочерепицу, профнастил и другой, устраивающий вас. Сооружая кровлю, не забудьте о выводе дымоходной трубы и тщательной ее теплоизоляции.

Комплектация одноэтажной бани 4х4

Фундамент:	Опорно столбчатый из блоков 200х400х200мм по 4 блока в каждой тумбе. Количество тумб зависит от размеров бани. Вы можете заказать свайно-винтовой фундамент. Его стоимость расcчитывается отдельно по запросу.
Обвязка:	Брус 100х150 мм на ребро.
Стены бани:	Из профилированного бруса 150х100мм. Толщина стены: 10 см. Межвенцовый утеплитель — джут. Вы можете заказать строительство из бруса 150х150 мм или 200х150 мм, а также баню из бруса камерной сушки.
Перегородки:	Каркасно-щитовые.
Высота:	Первый этаж от пола до потолка – 215 см. Высота конька — 150 см.
Утепление:	Пол и потолок (1-й этаж) – утепление Knauf 50 мм с парогидроизоляцией.
Полы:	Двойной: черновой – обрезная доска 20 мм, чистовой – шпунтованная доска 27 мм, с парогидроизоляцией.
Окна:	Окна 600х600 мм с двойным остеклением — 3 шт.
Двери:	Входная филенчатая — 1 шт. банные – 2 шт.
Потолки:	Потолки подшиваются сухой вагонкой.
Крыша:	Стропила из бруса 50х100 мм устанавливаются на расстоянии 1 метр друг от друга, обрешетка из необрезной доски в 20 мм.
Кровля:	Ондулин. Цвет на выбор заказчика.
Моечная комната:	Устанавливается душевой поддон с водоотводом.
Парное отделение:	Парная обшивается осиновой вагонкой с прокладкой фольги.
Полки:	Двухъярусные осиновые пологи.
Печь:	Предлагаем печи «Ермак». Вы можете заказать установку своей печи.
Углы бани:	Заделываются деревянным плинтусом шириной 6 см.
Наружные углы:	Зашиваются сухой вагонкой.
Сборка:	Входит в стоимость.

Проект эконом бани

Просмотрев цены на материалы, можно заметить, что выгоднее строить баню из блоков либо по канадской технологии. Причем последний будет более выгоден, если часть материалов использовать б/у или низкосортных (к примеру, вместо обрезной доски можно применить необрезную, добавив колорита дачной бане). Более точные данные по расходу материалов можно получить после составления проекта и сметы.

Здесь обязательно находится полок в два или три этажа и каменка. Даже если дачный участок небольшой, а баньку планируется ставить совсем скромную, парильное отделение нельзя делать площадью 3-4 квадратных метра из расчета на одновременное пребывание двух человек (посетителям должно быть удобно париться вениками, сидеть и лежать на полоках в полный рост). Такие нормы обусловлены соображениями безопасности (в очень тесной парилке легко обжечься о раскаленную печь или обварить кожу горячим паром)

Главным помещением в любой, даже самой маленькой бане является парилка. Здесь обязательно находится полок в два или три этажа и каменка. Даже если дачный участок небольшой, а баньку планируется ставить совсем скромную, парильное отделение нельзя делать площадью 3-4 квадратных метра из расчета на одновременное пребывание двух человек (посетителям должно быть удобно париться вениками, сидеть и лежать на полоках в полный рост). Такие нормы обусловлены соображениями безопасности (в очень тесной парилке легко обжечься о раскаленную печь или обварить кожу горячим паром).

Парная, интерьер

Также, если вся печь полностью находится в парной и из этого же помещения производится загрузка топлива, стоит увеличить полезную площадь помещения еще на 1-2 метра, чтобы было удобно складировать и подкидывать в топку дрова. Непосредственно перед печью обязательно настилается предтопочный лист размерами 1х1 м, что также отмечается на план-схеме будущей бани.

В бане непременно предусматриваются водные процедуры, соответственно, следует подумать о небольшой душевой, расположенной в отдельной комнате или смежной с парилкой. Второй вариант, когда парилка и помывочная объединены, позволяет сэкономить пространство и снизить расходы на монтаж канализационных сточных отводов, межкомнатных перегородок.

Планировка помещений в бане

Последняя важная комната бани – гардеробная или предбанник. Здесь должны уместиться лавки и вешалки для посетителей, шкафчик для банных принадлежностей, возможно, небольшой стол. Также возможен и предпочтителен вариант, при котором каменка располагается в парной, а загрузочная дверца выходит в предбанник, что позволяет экономить на отоплении.

На фото изображен маленький предбанник с решетчатым деревянным полом

В бане эконом можно обойтись без:

• водопроводной системы. Но придется обустроить печь с баком и приносить воду ведрами вручную;
• отдельного санузла. Эти удобства можно вынести на улицу или в дачный дом, если баня на даче будет использоваться только в теплое время года.

А вот без электричества и канализации обойтись не получится, поэтому желательно заказать или построить септик / выгребную / дренажную яму, а также протянуть силовую линию к месту строительства бани, ведь париться при свете свечи очень неудобно.

Банный слив

Обязательно укажите на план-схеме:

• габариты здания и каждой комнаты в отдельности;
• высоту потолков и общую высоту бани;
• месторасположение печи;
• стороны, в которые будут открываться двери, в том числе топочная;
• расположение окон (в парной окошко располагается на высоте от 185 до 195 см от пола и не над полоком);
• расположение розетки и выключателя, щитка и светильников (используются изделия только с уровнем влагозащиты выше IP54).

На чем нельзя экономить

Даже в том случае, если бюджет очень ограничен, строго запрещено экономить на следующих моментах:

• Использование строительных товаров без сертификата качества. Такие стройматериалы стоят в разы дешевле, но нет гарантии, что они не будут выделять вредных паров во время использования, особенно под воздействием высоких температур. К тому же такие материалы могут быстро развалиться и полностью стать непригодными для дальнейшей эксплуатации.
• Экономия на электропроводке и сопутствующих элементах. Не стоит покупать самые дешевые розетки, навешивать неизолированные светильники и неподходящие провода. Такие вещи не просто быстро выйдут из строя, но также они в несколько раз увеличивают риск возгорания и случайного удара током.

• Использование неподходящих материалов. В желании сэкономить не стоит заменять рекомендованные товары теми, что стоят на порядок дешевле, но при этом по своим эксплуатационным характеристикам не могут использоваться в бане. Это касается утеплителей, настилов, некоторых видов древесины. Неподходящие материалы для конкретных условий не будут в полной мере выполнять свою задачу, быстро деформируются или сгниют.
• Банная печь и водонагреватель. Не стоит покупать товары кустарного производства. Они не всегда безопасны, могут быть недостаточно герметичны, что может стать причиной возгорания или ожога.
