Варианты схем подключения солнечных батарей

Передовые технологии

Ошибка №2
Гонка за инновациями.

Типичный покупатель солнечной электростанции в магазине после просмотра десятка роликов по тематике в ютубе — “А у вас есть мощные панели 500-550-600Вт? А еще трекинговая система, а еще чтобы панели были двухсторонние, безрамочные и только американского производителя?”

Для 90% рядовых пользователей все это лишнее. Покупайте только надежные, проверенные временем бренды.

Как их подобрать расскажем дальше. Упор в статье сделаем именно на панелях. Подробно осветить все нюансы по аккумуляторам, инверторам, контролерам, методам крепежа, в одной статье просто нереально.

Набор оборудования для солнечной станции

Мощная солнечная батарея для дачи – устройство не самодостаточное. Полученную энергию нужно где-то запасти, чтобы вечером и в пасмурную погоду полноценно пользоваться бытовыми электроприборами.

Поэтому емкий и живучий аккумулятор нам в любом случае потребуется. В его выборе есть один важный нюанс: не пытайтесь сэкономить, покупая стартовый автомобильный аккумулятор. Он плохо подходит для цикличного запасания энергии и не переносит глубокого разряда. Его главное предназначение – дать мощный, но кратковременный ток для пуска двигателя.

Для запасания и медленного расходования энергии нужны аккумуляторы другого типа: AGM или гелевые. Первые дешевле, но имеют небольшой срок службы (до 5 лет). Гелевые аккумуляторы дороже, но зато работают значительно дольше (8-10 лет).

Контроллер – еще один важный элемент автономной гелиостанции. Он выполняет несколько задач:

• Отключает батарею от аккумулятора в момент полного заряда и включает ее для новой закачки электричества.
• Выбирает оптимальный режим зарядки, повышая количество запасаемой энергии.
• Обеспечивает максимальный срок службы аккумулятора.

Существует несколько типов контроллеров, используемых в солнечных станциях:

• ON/OFF «включил-выключил»;
• PWM;
• MPPT.

Самый дешевый прибор просто отключает солнечную панель от аккумулятора при возрастании напряжения на его клеммах до максимального уровня. Это не лучший вариант, поскольку в этот момент аккумулятор еще не полностью заряжен.

Более дорогой PWM-контроллер действует «умнее». После набора максимального напряжения, он понижает его до заданного уровня и держит еще пару часов. Так достигается более полный уровень накопления энергии.

И наконец, самый интеллектуальный контроллер MPPT- типа максимально эффективно использует мощность солнечной панели на всех режимах ее работы. Это позволяет запасти в аккумуляторе дополнительно от 10 до 30 % электричества.

Независимо от вида используемых полупроводниковых материалов (поликристаллы, монокристалл, аморфный кремний) устройство солнечной батареи представляет собой цепочку последовательно соединенных ячеек-модулей. Каждый из них генерирует небольшое напряжение (в пределах 0,5 вольт) и слабый ток (десятые доли ампера). Работая вместе, они «сливают» накопленную энергию в общий канал и на выходе из батареи мы получаем ток большой силы и постоянного напряжения (12 или 24 Вольт).

Структурная схема оборудования солнечной станции

Стандартные бытовые электроприборы рассчитаны на 220 Вольт, поэтому работать от «постоянки» не будут. Преобразование постоянного тока в переменный выполняет отдельное устройство-инвертор. Им завершается цепочка оборудования, необходимого для солнечной батареи.

Несмотря на относительно высокую стартовую стоимость компонентов солнечной станции, ее эксплуатация получается выгодной благодаря большому ресурсу «жизни» главных элементов: фотокристаллической панели и аккумулятора.

Идея жить на солнечной энергии

Решил я сделать у себя в доме солнечную электростанцию и научиться полностью обеспечивать себя электричеством. Плана сэкономить или заработать, как делают это немцы, я себе не ставил. Мне просто понравилась идея жить на солнечной энергии ну и проект показался мне интересным.

Дом у меня находится в городе. Перебоев с электричеством не случается, ну или крайне редко. Необходимости в резервном генераторе нет. Но ведь интересно попробовать, может ли дом жить полностью автономно на солнечной энергии в нашей полосе.

Начал собирать информацию. В тот момент, мне кажется, моя супруга еще не до конца поверила, что я это все серьезно затеваю Да и я еще не знал, что из этого может получиться толк.

Первый поиск информации много ответов не дал. Живых проектов в России очень мало. Кто-то что-то делает, но только как дополнительные источники питания и на нескольких панелях. В основном солнечные электростанции создают компании или госструктуры, частных проектов очень мало в стране. Много проектов нашел в Украине. Но это сильно южнее и солнечнее.

В поездках по Германии я много видел домов, на крышах которых стояли солнечные панели. Сестра моей жены, Юлия, замужем за немцем и живет в Берлине. Ее муж, Кристоф, предприниматель и занимается альтернативной энергетикой. У Кристофа я подробно узнал, как это все устроено в Германии. Немцы чаще всего делают солнечные электростанции для выгоды. Они просто зарабатывают на государстве, которое платит особый высокий тариф за выработку солнечного электричества. Даже кредитные линии в банках под такие проекты были. Но самый главный вывод я для себя сделал. На широте Калининграда можно обеспечивать себя солнечной энергией. Я начал подбирать оборудование.

Мощность и напряжение

Мощность панелей определяют следующим образом:

• Рассчитывают среднюю суммарную мощность потребления (по показателям электросчетчика, счетам за электроэнергию). Для среднедневного потребления показатели за месяц делят на количество дней.
• К полученному результату добавляют 20-30%, чтобы получить запас с учетом КД преобразования (потерь на заряд аккумуляторов и работу инвертора).
• По полученным данным рассчитывают выходную мощность панелей с учетом длительности светового дня. Для расчетов она принимается равной 6 ч, соответственно мощность батареи должна превосходить среднее потребление в 4 раза.
• Выбирают напряжение панели. Как правило, производители предлагают батареи с выходным напряжением 12В. Однако для заряда накопителей и повышения КПД преобразования постоянного напряжения переменное на инверторе (особенно при большой мощности), выгоднее иметь более высокие значения.Стандартно используют:
  • 12 В для систем для мощностей до 1 кВт.
  • 24 В или 36 В – до 5 кВт.
  • 48 В – более 5 кВт.

Такие напряжения получают последовательным соединением панелей.

• Определяют пиковую мощность, для чего суммируют мощности всех потребителей в доме.
• Определяют пиковую мощность с запасом 10-20%, например, на пусковые токи электродвигателей и работу нагревательных элементов системы ГВС, стиральной и посудомоечной машин и т.д.
• По пиковой мощности определяют максимальный ток панелей.
• В справочниках находят коэффициент инсоляции (в летнее и зимнее время) для местности.

Для дальнейших расчетов следует воспользоваться формулой:

P = Kc * Wn * Ki, учитывающей

• Кс – сезонный коэффициент, для летнего времени принимается равным 0.5, для зимнего — 0.7;
• Ki – коэффициент инсоляции, для летнего и зимнего времени;
• Wn – номинальную мощность панели.

Выбрав в каталогах производителей несколько моделей батарей для каждой из них рассчитывают мощность генерации в зимнее и летнее время.

Затем определяют необходимое количество панелей, разделив рассчитанную выше среднюю мощность потребления (с запасом) на мощность генерации. Вычисления ведут для зимнего и летнего периода, в качестве итога принимают большее значение.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Округления ведут до большего целого числа. При напряжениях более 12 В округляют до чисел кратных 2 для систем с питание 24В, 3 для 36В и 4 для 48 В.

После расчетов проверяют:

• Максимальную токовую нагрузку на панели по пиковому потреблению. Если максимальный ток больше, чем обеспечивают соединенные параллельно батареи, следует выбрать более мощные.
• Бюджет. Определяют общую стоимость панелей и сравнивают с выделенной на их покупку суммой.

Схемы подключения к системе отопления

Обогрев частного дома на солнечных батареях можно организовать как с использованием фотоэлектрических батарей, так и с помощью солнечных коллекторов. В зависимости от выбора оборудования, природных условий и времени эксплуатации схемы подключения отличаются. Система может работать как автономно, так и в тандеме с существующей системой отопления.

С водяным коллектором

Различают зимние и летние варианты подключения водяного коллектора к системе отопления частного дома. В летнем варианте тепло обычно используется для горячего водоснабжения (например, на даче). Система в таком исполнении может использоваться без насоса для циркуляции жидкости. Циркуляция воды и теплообмен будут происходить за счет естественной конвекции. В качестве теплообменной жидкости чаще всего выступает вода.

Летняя схема подключения солнечного коллектора

Коллектор нагревает воду, которая, за счет конвекции, поступает в накопительный бак, где и происходит теплообмен. Охлажденная жидкость подается обратно на коллектор. По мере расходования горячей воды из накопительного бака, снизу в него поступает холодная вода от источника водоснабжения.

Система на естественной циркуляции сама по себе не сложная, но при этом неустойчива и требует тщательного монтажа, с соблюдением углов наклона. Бак должен быть расположен выше, чем коллектор, и для повышения эффективности, его нужно хорошо утеплить.

Если в летнюю систему добавить насос циркуляции, датчики температуры и контроллер, то система станет много эффективнее. В этом случае, датчики температуры устанавливаются на выход из коллектора и в накопительный бак. Ориентируясь на показания датчиков температуры, контроллер будет запускать или останавливать циркуляционный насос, тем самым регулируя температуру воды.

Схема подключения солнечного коллектора с насосом циркуляции

Варианты реализации отопления и горячего водоснабжения могут быть различными. Но, если систему планируется использовать зимой в средних широтах, то стабильно работать она будет только в связке с существующей системой отопления, дополняя или дублируя её. Например, можно реализовать систему теплый пол от солнечных батарей, а основную систему отопления радиаторами, сделать с помощью газовых или электрических ТЭНов. В холодные периоды температуру в доме всегда можно поддержать обычной системой отопления.

С солнечной батареей

Как и в схеме с коллектором, создать достаточно мощную систему отопления частного дома на от солнечной батареи на фотоэлектрических элементах, будет стоить очень дорого. Примерная площадь только самих батарей потребуется около 30 м2. Аккумуляторы нельзя разряжать ниже 30% уровня, что также потребует большой начальной ёмкости. Поэтому электрическую станцию на солнечных батареях можно так же монтировать в тандеме с общей сетевой. Установка даже не очень мощной и недорогой системы сэкономит затраты на электроэнергию, и компенсирует перебои напряжения.

Схема подключения солнечной электростанции в частном доме

Система состоит из:

• солнечных элементов;
• инвертора;
• аккумуляторных батарей;
• контроллера заряда.

Ток с солнечных панелей поступает на контроллер заряда, который регулирует заряд аккумуляторов, и распределяет ток между аккумуляторами и потребителем. Если от солнечных элементов поступает мало энергии, и аккумуляторы разряжены, то питание потребителей происходит от городской сети.

Инвертор преобразует постоянный ток в переменный однофазный 220 В. В некоторых системах функции инвертора и контроллера могут быть объединены в одном устройстве.

Гибридные системы обладают большой устойчивостью, и экономят электроэнергию. Но их можно и разделить по тому же принципу: отдельные обогреватели в доме можно запитать от розеток, работающих на солнечных батареях, остальные — от городской системы энергоснабжения. Если вторую систему снабдить системой автоматического регулирования, то температура в доме будет поддерживаться на требуемом уровне, при этом по максимуму будут использованы возможности солнечной электростанции.

Расчет мощности системы

У солнечного коллектора и электростанции принципы действия сильно отличаются. Если первая система нагревает теплоноситель, то вторая предназначена для получения электроэнергии. Рассмотрим каждый из этих расчетов.

Расчет мощности солнечного коллектора для частного дома.

При расчете мощности солнечного коллектора для частного дома необходимо использовать показатель инсоляции – сколько солнечной энергии попадает на 1 м2 площади в год. Для каждого региона он свой. К примеру, для Москвы – 1020 кВт*ч/м2, для Владивостока 1289 кВт*ч/м2. Если для расчетов брать инсоляцию в самый холодный месяц года, то система летом будет сильно перегреваться. Возникнут потери антифриза, потеряют свойства уплотнения, и система может выйти из строя. Поэтому применение системы обогрева, основанной только на солнечном коллекторе, не будет эффективной.

Оптимально соединить стандартную систему отопления, и солнечную, это поможет сократить затраты на электроэнергию до 45% за год, в зависимости от региона.

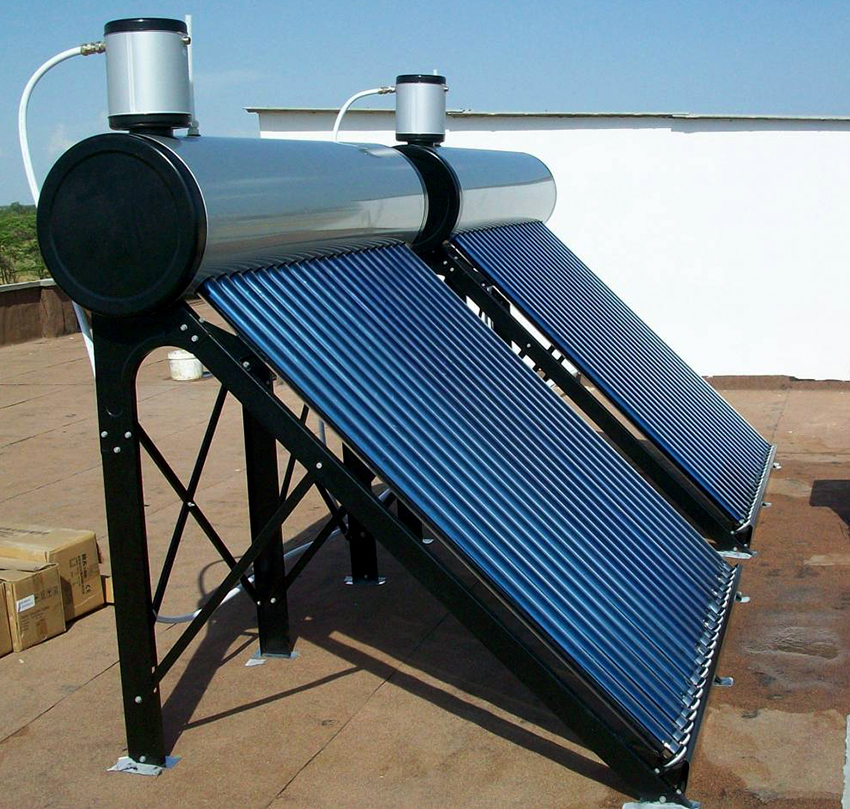

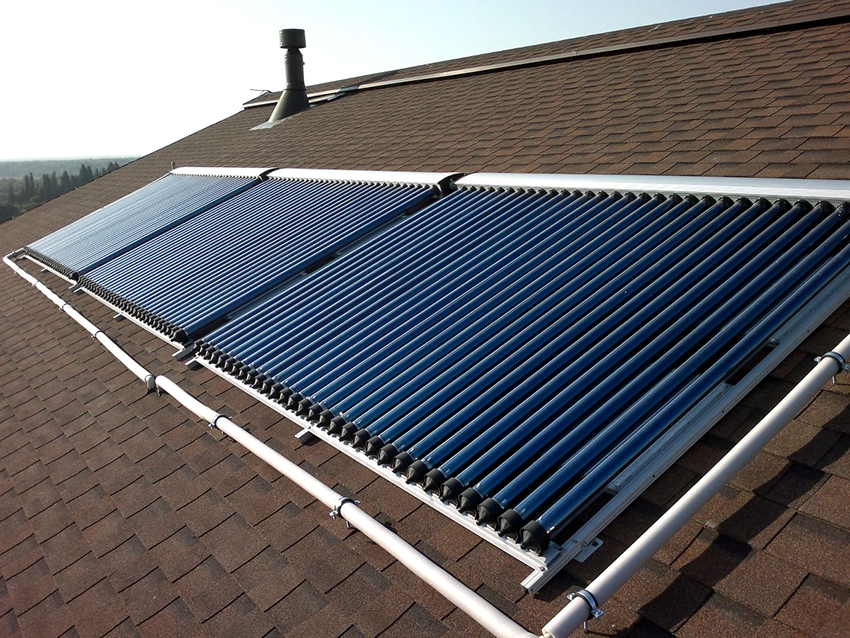

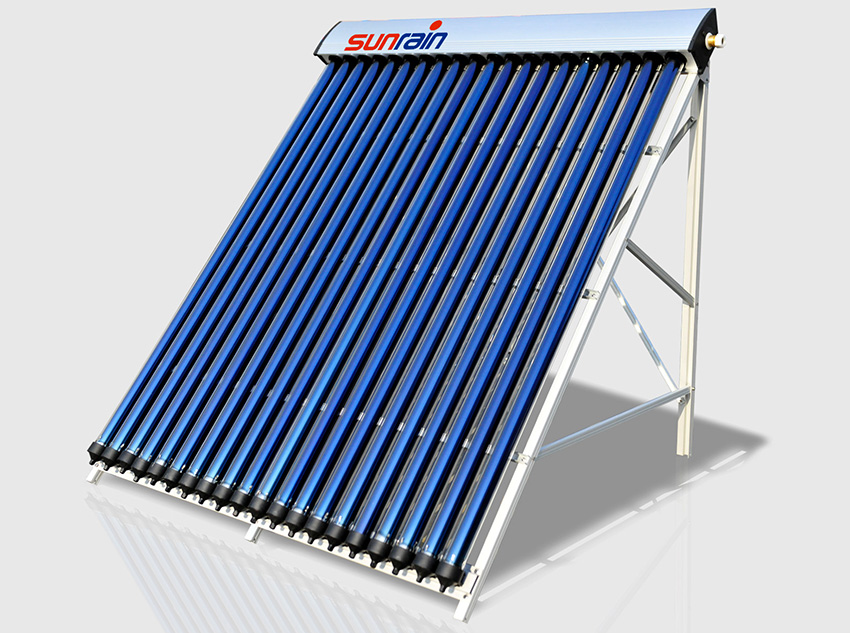

Трубчатый коллектор для частного дома

Также, в расчетах применяется апертура – эффективная площадь поглощения инфракрасного излучения под прямым углом. Рассчитывается она просто – длина трубки умножается на её диаметр, в метрах.

А(апертура) = L(длина трубки)*D(диаметр)

Приведем пример. Одна трубка длиной 1,6 м, и диаметром 58 мм. Апертура будет составлять:

А = 1,6 * 0,058 = 0,0928 м2

Возьмём среднегодовую инсоляцию для Москвы – 101 кВт*ч/м2, и зная эффективную площадь трубки, посчитаем, сколько энергии она может получить от Солнца в год, в этом регионе

W = 0.0928 * 1020 = 94.656 кВт*ч

При этом, примерный КПД трубки 80%, следовательно, показатель уменьшится, и станет равным 75,72 кВт*ч. В день:

W = 75.72 / 365 = 0.207 кВт/день

Данный расчет приблизительный, так как вырабатываемая мощность также зависит от климатических условий, угла наклона, особенностей монтажа коллектора, потерь тепла в трубопроводах.

Зимой уровень солнечной активности низок, а энергии на отопление требуется больше. Летом обратная ситуация. При использовании гибридной системы отопления, потребуется меньше затрат на покупку мощной гелиосистемы, но при этом жители дома не рискуют остаться без тепла, и система останется устойчивой в любое время года. Для отопления рекомендуется закладывать пропорцию: 30% мощности – солнечное отопление, 70% — стандартное отопление, газом или электричеством.

Допустим, для отопления дома требуется 5кВт/день. Посчитаем количество трубок в коллекторе:

С = 5000/207 = 24 шт

То есть для отопления дома, потребуется примерно коллектор из 24 трубок, эффективной длины 1,6 м, диаметром 58 мм. Расчеты примерны, и для каждого отдельного дома, производителя оборудования, климатической зоны, цифры будут разниться.

Общие правила

Подводя итог всему вышесказанному можно кратко сформулировать основные правила при подборе солнечной электростанции для вашего дома:

выбираем стандартные унифицированные модели, не гонимся за мощностями и размерами

при нагрузке до 1кВт выбираем систему на 12V, свыше 1кВт – 24V

MPPT лучше PWM контроллера

моно или поли – без разницы

число панелей и АКБ к ним считаем по калькуляторам с учетом всех вводных данных

панели и их количество всегда выбираем в привязке с контроллером и инвертором, а не по отдельности

Сегодняшние цены на панели, контроллеры, инверторы и уже готовые сборки солнечных электростанций мощностью от 0,5кВт до 7кВт, где все уже рассчитали за вас — ТЫЦ

Как это работает?

Элементы солнечных батарей состоят из пластин кремния. При попадании фотонов света на кристаллическую решетку этого материала, некоторая часть электронов приходит в движение. А из школьного курса физики нам известно, что движение электронов в проводнике – это и есть электричество.

Общая энергия, излучаемая солнцем во все стороны, составляет примерно 385 млрд. мВт/ч. На каждый квадратный метр поверхности этой, сравнительно небольшой, звезды приходится более 63 кВт. Но, преодолев 150 миллионов километров до земли, пучок фотонов изрядно рассеивается и на экваторе в ясную погоду, в полдень, мощность света составляет около 1 кВ на 1 квадратный метр.

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

По типу конструкции солнечные коллекторы бывают вакуумными и плоскими

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

По виду использования коллекторы могут быть пассивными и активными

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.

По температуре нагрева коллекторы классифицируются на низко-, средне- и высокотемпературные

Сколько служат солнечные батареи?

Срок службы солнечных батарей

Однако это не значит, что по окончании данного срока модули перестанут функционировать. Это заблуждение, т. к. солнечные батареи могут служить намного дольше (до 60 и более лет, как первая из запущенных в эксплуатацию конструкций). Только в данном случае будет постепенно снижаться производительность. Но скорость развития этого процесса низкая. Так, за 10 лет батареи могут потерять не более 10% мощности.

При регулярной эксплуатации, максимальной нагрузке модули быстрее теряют свойства. Чтобы остановить этот процесс, а также увеличить срок службы устройства, рекомендуется придерживаться рекомендаций:

• обеспечение защиты фотоэлементов: необходимо снизить вероятность механического повреждения, солнечные батареи нужно устанавливать на участках, где риск падения деревьев нулевой, а также уровень воздействия ветровой нагрузки умеренный (что позволит исключить срыв ветром);
• установка на открытой местности ветрозаградительных конструкций;
• выполнение обслуживания, своевременная очистка модуля от сора.

В продаже есть также готовые комплекты – устанавливаются преимущественно для энергообеспечения частного жилья. Они состоят из батарей, силовой электроники. Длительность эксплуатации каждого из элементов, узлов разная. Так, батареи могут прослужить 2-15 лет, силовая электроника – до 20 лет.

Солнечные батареи для дома: принцип работы

В России и других странах с холодной зимой многие сомневаются в эффективности работы подобных установок, поскольку много дней в году солнца не бывает, поэтому накопленная за теплое время солнечная энергия при сильных морозах быстро растратится.

Однако подобные установки обладают достаточно большой мощностью, которая составляет от 200 Вт для одного модуля, они способны производить энергию в течение всего светового дня и способны ловить свет даже при осадках или густых облаках. Единственный минус – это снижение мощности в непогоду примерно в два раза. Но, с другой стороны, солнечные батареи обладают способностью накапливать энергию, которая будет отдаваться при недостаточном солнечном свете.

Новое поколение установок на основе аморфного кремния отличается от предыдущего тем, что такие батареи не нужно направлять на солнце, для их нормальной работы будет достаточно и средней области. Но они имеют существенный недостаток – под их размещение нужно выделять большую площадь. И производительность на севере России будет значительно ниже, чем в Крыму или Краснодарском крае. Но при этом в том же Санкт-Петербурге их все равно можно использовать с успехом целый год.

99bb6505f517bf2bc42ed72c803598c1.jpe 4e759665bff08246cc552a491745eeb9.jpe

6793705111331a3c99e99d626ef7d14a.jpe

4e5d67ed86018253260bc43e136410ef.jpe

Принцип работы установок следующий:

• генераторами электричества в солнечных батареях выступают модели, которые ловят солнечную энергию. Они работают на основе фотоэлектрических реакций и вырабатывают ток по принципу эмиссии нагретых тел;
• панели сделаны на основе кремния. Коэффициент полезного действия одной панели составляет примерно 30 процентов при мощности в 300 Вт. А чтобы получить лучший результат, несколько десятков элементов объединены в цепи, благодаря чему установки способны работать при средней облачности;
• чтобы температура в доме площадью в 30 квадратных метров в течение года была комфортной, общая площадь модулей должна быть как минимум 100 квадратных метров, а в самом доме нужно ставить аккумуляторы и распределительное оборудование. Судя по отзывам владельцев частных домов, это одно из труднейших условий для установки солнечных батарей.

Расчеты перед покупкой

Чтобы подобрать комплект с подходящими показателями, нужно в первую очередь рассчитать мощность. Она зависит от энергонагрузки, чем этот показатель выше, тем производительнее потребуются батареи. Для частных домов лучше всего подойдут панели мощностью от 150 до 250 Вт, в то время как для дачного дома достаточно вариантов на 50 Вт.

В первую очередь следует рассчитать базовое потребление энергии, для этого нужно учесть каждый используемый прибор и среднее время его работы в течение суток. Далее надо просто сложить все показатели и получится расчетная нагрузка в киловатт-часах.

Это минимальный показатель, на который нужно ориентироваться. При этом требуется делать определенный запас и учитывать потери энергии, которые происходят в сети, а также что заряд аккумуляторов постепенно падает. Обычно делается запас порядка 30%, но лучше сделать его больше.

Пример системы с восемью аккумуляторами.

Чтобы существенно понизить расход электричества и не приобретать мощное оборудование, которое намного дороже, стоит перевести часть потребителей энергии на напряжение 12 В. Можно поставить светодиодные лампы и приобрести часть бытовой техники под такие характеристики. Это существенно снизит энергопотребление и позволит сэкономить на солнечных батареях.

Обязательно учесть инсоляцию — показатель, отражающий количество солнечной энергии, приходящейся на определенную площадь. Используйте схему с готовыми данными, чтобы рассчитать количество панелей для своего региона. Учитывайте что максимум приходится на лето, а минимум на зиму, не стоит упускать этот момент.

Инсоляция зависит от региона.

Когда на руках есть все данные, можно провести расчеты, за основу брать месяцы с минимальной инсоляцией и ориентироваться на них. В эти периоды система будет работать почти на полную мощность, в остальное время с запасом, что позволит исключить перегрузки и быстрый износ из-за повышенных нагрузок.

Устройство солнечных батарей

Солнечная батарея – это набор фотоэлементов. Эти полупроводниковые (фотоэлектрические) устройства, объединенные в панели, преобразуют энергию солнечных лучей непосредственно в постоянный ток.

Конструктивно гелиопанель (она представлена схематически ниже на фото) в общем виде состоит из следующих частей:

• рамки;
• стеклянного покрытия;
• фотоэлементов;
• токопроводящих металлических контактов;
• основы (обратной стенки);
• пленки из полимерного материала.

Устройство гелиопанели

Корпус (рамка, основа, стеклянное покрытие) предназначены для фиксации фотоэлементов, защиты их от разрушительного воздействия внешней среды. Каркасные детали изготавливают из диэлектрических материалов. Фотоэлементы к корпусу крепятся таким способом, чтобы их замена была возможной.

Фотоэлектрические преобразователи (ФЭП) на сегодняшний день изготавливают из различных химических элементов. Но широкое промышленное распространение получили кремниевые фотоэлементы. Эти пластины состоят из двух, отличающихся физическими свойствами, слоев кремния.

Кремний – это полупроводник. Каждый слой батареи имеет свои особенности:

• внешний слой фотоэлектрического преобразователя содержит избыточное количество электронов (n-слой) – выступает в роли катода (отрицательного полюса);
• во внутреннем слое электронов не хватает (p-слой) – является анодом (положительным полюсом).

В результате неоднородности (разного типа проводимости) кремниевых полупроводниковых слоев ФЭП между ними устанавливается р-n переход. Возникает электронно-дырочная проводимость.

Неоднородность слоев фотоэлемента достигается несколькими способами:

• добавлением в один и тот же полупроводниковый материал разнообразных примесей (легирование);
• соединением разных по свойствам полупроводников;
• изменением состава;
• комбинированием нескольких способов.

Коэффициент полезного действия (КПД) заводских ФЭП в среднем составляет 16 %. Эффективность лабораторных моделей достигла почти 45 %. Идет процесс усовершенствования гелиопанелей.
