Советы экспертов, как осуществить ремонт клеевого пистолета. пошаговая инструкция

Описание конструкции

Медный стержень – это эффективный проводник тепла, которое поступает от нагревателя к жалу. Стержень расположен в стальной трубке, обмотанной слюдой или стекловидной тканью. Поверх слюды наматывают проволоку, которая и выполняет функцию нагревательного элемента. Чтобы исключить потерю тепла и короткое замыкание, нихромовую обмотку изолируют, прикрыв для этой цели асбестом. Торцы спирали соединяют с проводниками электрошнура. Чтобы конструкция получилась надежнее и место соединения не перегревалось от вырабатываемого тепла, нихромовую спираль сгибают пополам и складывают вдвое. Дополнительно точку контакта спирали с медным проводом обжимают посредством алюминиевой пластины. Кроме того, место скрутки прикрыто изоляционной трубкой. Все вышеперечисленные элементы определяют в металлический корпус. Его насаживают на рукоятку, которая может быть изготовлена из дерева или термопластика. Внутри ручки имеется специальный канал для электрического шнура. На металлической трубке корпус фиксируется посредством накладных колец. Тем, кто интересуется, как починить паяльник в домашних условиях, следует также знать о технических характеристиках электроприбора.

Какие могут возникнут поломки и как отремонтировать?

Если сгорел нагреватель

О том, что произошла поломка в обогревателе устройства, говорит шмяканье и задымление внутри пистолета. Самому терморегулятор сделать можно. 220 вольт будет достаточно. Для этого берут тонкий нихром. Если применять 12-вольтовое питание, то нужно иметь понижающий трансформатор 220/12.

1. Берётся небольшой отрезок нихромовой проволоки (примерно 0,4 мм в диаметре).
2. С внешней стороны алюминиевого сопла спиливаются лишние наплывы, изолируются стеклотканью.

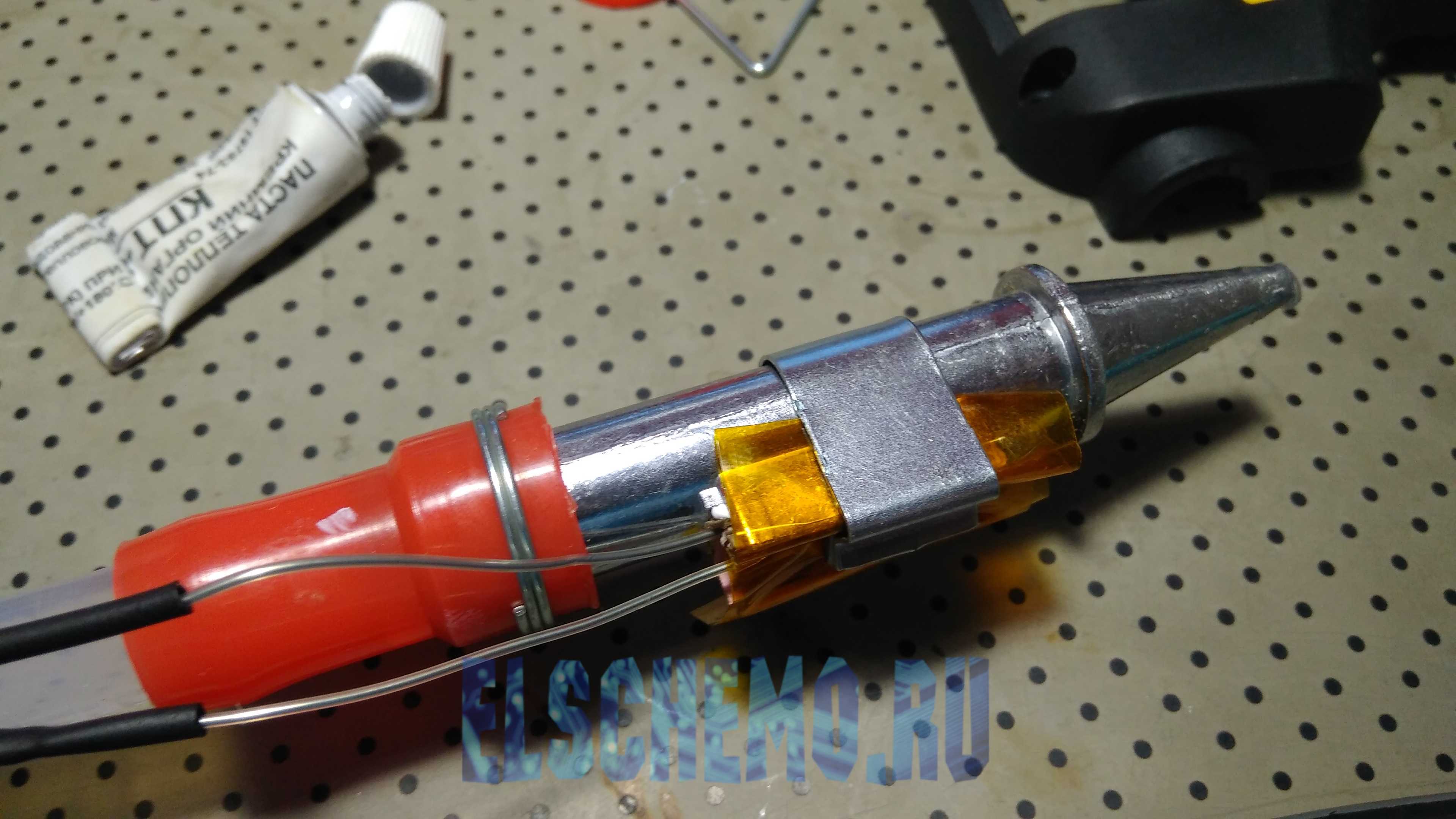

3. Наматывается самодельный нагревательный элемент из нихрома.
4. Поверх нужно не забыть намотать новый кусок стеклоткани.
5. Собрать, подключить к понижающему трансформатору. Должна выходить мощность не менее 50 Вт. В идеале показатель должен равняться 30 Вт. Это гарантирует равномерное и эффективное распределение клея, отсутствие подтёков на сопле после его расплавления.

Предлагаем к просмотру видео о том, как заменить сгоревший тен клеевого пистолета:

Заедает курок

Проблема может состоять в излишней зажатости стержня.

Чтобы сделать расстояние этих деталей таким, как указано в инструкции, и исправить ошибку, необходимо разобрать пистолет и выровнять детали

Для этого важно после разбора собрать всё, как было, но для зазора оставить необходимое расстояние

Отсутствует движение клея

Обычно причина состоит в засорении пистолета. Чтобы прочистить его пазухи, требуется предварительно разобрать и продуть все детали конструкции. При работе нужно следить за соплом. Вокруг него не должно происходить слипание клея.

ВниманиеПри аккумуляторном источнике питания бывают случаи, что энергии для разогрева клея не хватает. Необходимо осуществлять заряд энергии на аккумуляторной станции, чтобы решить проблему с подачей клеевого состава

При слабом нагревательном элементе клей недостаточно размокает и не может полноценно распределиться по поверхности. Перед разогревом сначала нужно попробовать тщательно прогреть места спайки, если они металлические. Склеиваемая поверхность при этом может иметь жирный блеск из-за загрязнения конструкции. Полезно будет дополнительно помочь выходящему клею путём поднесения к основанию зажжённой зажигалки.

Другая возможная причина — износ нагревательного элемента. В данном случае нужно разобрать пистолет и поставить новый элемент, купленный в магазине либо самодельный.

Предлагаем к просмотру видео о том, как починить клеевой пистолет:

Дешёвая конструкция

Если конструкция дешёвая, возможно, она сделана на производстве без учёта таких основополагающих моментов, как, например, качество установления толкателя. Он может увядать в размягчённом стержне. Если это происходит, нужно отключить прибор для остывания и подождать какое-то время, затем снова приступать к работе. Если потребуется, то процедуру можно выполнять несколько раз в день.

При дешёвом производстве часто обнаруживается другой изъян — тянущаяся клейкая масса в виде одной или нескольких параллельных ниточек. Невозможно нанести клей в виде точки на поверхность. В данном случае стержни нужно положить в холодильник на 30–40 минут.

Брак при изготовлении

Диаметр между нагревателем и стержнем может не соответствовать заявленным в инструкции требованиям. Например, вместо положенных 11,2 мм зазор уменьшен на 2 мм. В итоге его диаметр составляет 11 мм, что не даёт работать пистолету. Обратное течение клея происходит из-за разности температур и большого перепада давления в инструменте. В данном случае бракованную деталь необходимо заменить.

Пистолет также может быть выполнен с браком. На это обстоятельство указывают невозможность не только выдавить клей, но и вообще нажать до упора рычаг. В этом случае поможет справиться с проблемой простая зубочистка, которую следует вставлять в пробку, делая небольшие перерывы в работе инструмента.

Бракованный пистолет лучше всего сразу сдать в ремонт по гарантии. Если брак обнаруживается позже, то лучше приобрести другой инструмент, иначе на исправление брака и замену негодных деталей денег уйдёт больше.

Замена кнопки ijust — инструкция по ремонту

При наличии даже самого небольшого опыта работы с паяльником можно без особого труда произвести замену вышедшей из строя кнопки. Рассмотрим процесс замены кнопки электронной сигареты на примере популярного вейпа Ijust 2.

Сразу следует отметить, что одной из самых сложных задач при выполнении ремонта станет разборка девайса. Дело в том, что корпус вейпа очень качественно собран, и поначалу складывается впечатление, что он монолитный.

Краткое описание самого процесса:

1. Шайба с блоком управления плотно сидит в цилиндрическом корпусе аккумуляторного отсека. При этом она немного (приблизительно на 1-2 мм) утоплена в этой трубке.
2. Чтобы сдвинуть ее в сторону выхода, достаточно постучать молотком по краю цилиндра. Поскольку аккумулятор значительно тяжелее трубки, при каждом ударе он будет по инерции смещаться к выходу.
3. Когда шайба с блоком управления сравняется с краем трубки, можно воспользоваться плоской отверткой.

Когда шайба с блоком управления и аккумулятором извлечена из корпуса, можно приступать непосредственно к замене кнопки.

Вернемся к инструкции по замене.

Для работы понадобятся следующие инструменты и материалы:

• Новая кнопка (продается в магазинах радиодеталей, лучше заказать на Aliexpress оригинал);
• Тонкая плоская отвертка;
• Изолента;
• Пинцет или маникюрные ножницы;
• Паяльник + припой;
• Бокорезы.

Сам процесс замены выполняем в следующей последовательности:

1. Отпаиваем провода аккумуляторной батареи от платы управления и изолируем их с помощью изоленты;
2. Извлекаем плату из корпуса, удалив припой с двух латунных шпилек, на которых она крепится;
3. Удаляем компаунд — термопластичную полимерную смолу, которой залита плата. Делать это можно пинцетом или маникюрными ножницами, но предельно аккуратно, чтобы не повредить плату;
4. Выпаиваем вышедший из строя микропереключатель(кнопку). Для этого советуем воспользоваться тонкой плоской отверткой — вставляем ее между основной платой и микропереключателем, и, прогревая контакты, постепенно снимаем;
5. Очищаем посадочные отверстия микропереключателя от старого припоя;
6. Устанавливаем и припаиваем новую кнопку — просто вставляем ее в отверстия и слегка прихватываем паяльником;
7. Собираем все в обратной последовательности.

Переделка клеевого пистолета с 220 вольт на 12 вольт.

Что изменили в устройстве клеевого пистолета.

Определил длину заготовки отрезка нихромовой проволоки. Диаметр проволоки значению не придавал. Расчёт производил по стандартным формулам(Законов Ома для участка цепи).

1. Началом отсчёта послужила желаемая электрическая мощность клеевого пистолета. Я остановился на (≈)34-36Wt. Из этого следует: 36(wt) : 12(v) ≈ 3,3(а). Определили средний потребляемый ток.
2. Теперь из I=U/R определяем сопротивление проводника, то есть сопротивление отрезка нихромовой проволоки: R=U/I. 12(v) : 3,3(a) ≈ 3,6(Ω).
3. С помощью омметра(тестера, мультиметра) определил отрезок проволоки. Щупы прибора расположил удалённо друг от друга на проволоке, что бы прибор(омметр, мультиметр, тестер) показывал на шкале сопротивление близкое к расчётному — 3,6Ω.

Далее всё было проще и время потраченное мною на реконструкцию клеевого пистолета не заняло более 35 минут.

• Удалил старый нагревательный элемент с камеры и сетевой шнур.
• Обточил по кругу корпус нагревательной камеры.
• Через слой асбестовой бумаги намотал несколько витков нихромовой проволоки.
• В цепь нового нагревателя установил выключатель, который монтировал на ручке пистолета.

А дальше самое интересное. Мой пистолет подключил к разряженному автомобильному аккумулятору. Вот зафиксированные параметры при тестировании:

• Напряжение на клеммах аккумулятора — 10,5v;
• сопротивление нагревательного элемента — 3,6 Ω;
• ток потребления нагревателя пистолета клеевого — около 3А.

1. Температура в камере плавления стержня — 172°С через 1 минуту;
2. — 197°С через 2 минуты;
3. — 222°С через 4 минуты;
4. — 262°С через 7 минут;
5. — 268°С через 8 минут;
6. — 280°С через 9 минут.

Вот это для меня! Зачем ждать 7 минут нагрева обычного клеевого пистолета, когда этот плавит за несколько секунд? Клеить можно в поле, в подвале, в лодке, в автомобиле. Расход клея не 20мл в минуту( никогда не превышал расход в 12мл-16мл), а 40мл-50мл.

Регулирование температуры нагревателя клеевого пистолета.

Электрическая схема устройства простая. На тот момент не было установлено терморегулятора. Температура плавления клея регулировалась включением и отключением нагревателя через выключатель. Экспериментировалось подключение последовательно в цепь автомобильного потенциометра(регулятора яркости подсветки панели приборов), регулируемое зарядное устройство для автомобильных аккумуляторов. Тоже удобно. Пробовали подключать клеевой пистолет к аккумулятору на 6v. Клей плавился не так энергично, но всё же нагреватель выводил в рабочий режим инструмент за пару минут. Потолочная полистирольная плитка укладывалась шаг за шагом без задержек.

В дальнейшем, параллельно выключателю установили самодельный настраиваемый регулятор температуры клеевого пистолета, отключающий нагреватель камеры при достижении им заданной температуры. То есть, при включенном выключателе элемент нагревал плавильную камеру для термоклея свободно до максимальной температуры, при выключенном выключателе пистолет работал с низкотемпературным материалом( в пределах 175°С-190°С), в зависимости от установки режима регулятора.

На сколько Вы удовлетворены?

Как пользоваться клеевым пистолетом?

Перед нанесением горячего клея поверхность нужно тщательно подготовить: очистить, обезжирить и высушить. Использование термопистолета происходит следующим образом:

• вставляют стержень;
• устанавливают инструмент на подставку;
• включают прибор;
• ждут несколько минут;
• приступают к работе;
• нажимают на курок и наносят клей в нужное место;
• фиксируют детали друг к другу на пару минут.

Техника безопасности при работе с клеевым пистолетом выглядит следующим образом:

• не оставлять инструмент без присмотра;
• не класть на бок, а ставить на подставку;
• использовать только исправный пистолет;
• не трогать кончик пистолета, когда он в рабочем состоянии;
• обязательно отключить после окончания работ.

Как вытащить клей из клеевого пистолета?

Иногда требуется провести замену стержня. Когда пистолет холодный проблем не должно возникнуть. В разогретом виде клей для клеевого пистолета вынимают следующим образом:

• крепко зажимают стержень пальцами;
• прокручивают вокруг своей оси пару раз;
• аккуратно достают из камеры нагрева.

Общая проверка исправности фена мультиметром

Чтобы убедиться, что прибор вышел из строя, рекомендуется первым делом проделать следующие манипуляции:

1. Воспользовавшись мультиметром, произвести прозвонку инструмента
2. На мультиметре включить режим прозвонки диодов или измерения сопротивления
3. Прикоснуться щупами к выводам вилки электроинструмента
4. Произвести переключение кнопки фена в разные положения

При переключении кнопки на приборе должны изменяться показания, которые говорят о наличии сопротивления. Если показания не изменяются, значит уместно предположить о том, что в цепи имеется обрыв. Для уточнения причин, понадобится разобрать инструмент, выкрутив крепежные элементы, и произвести детальную диагностику.

Устройство и принцип работы

В процессе работы, пистолет удерживается за рукоятку. Сверху располагается ствол, который включает в себя все элементы устройства.

При включении прибора в сеть идет нагрев ТЭНа, расположенного в нагревательной камере. К нему касается нагревательная палочка, которая плавится при температуре 105-210 градусов. При дальнейшей ее подаче создается избыточное давление, а расплавленный клей выталкивается через сопло наружу.

Корпус и рукоятка изделия

Рукоятка полая. Через нее проходят только провода, а сбоку установлен курок. В корпусе располагается все устройство. Изготавливается он из пластмассы, имеющей низкую степень теплопроводности. Связано это с нагревом внутренних деталей.

Вес устройства составляет 300 г. После его включения, располагаться прибор должен только вертикально. Нельзя поднимать его носиком вверх и класть набок. Связано это с присутствием внутри него расплавленного клея.

В нижней части ручки имеется площадка, а впереди корпуса фиксируется откидная душка. На эти точки опоры и устанавливается пистолет.

Подающий механизм

При нажатии на курок, который бывает карусельным или ползунковым, усилие передается на кольцевой толкатель. Этот элемент конструкции непосредственно контактирует со стержнем. Проворачиваемое кольцо захватывает стержень и тянет его в направлении нагревательного элемента.

Кольцевой толкатель является слабым элементом системы. Если присутствует даже небольшой брак, стержень может проскользнуть через кольцо.

Направляющая муфта

Деталь изготавливается из термостойкой резины. Одной стороной она надевается на нагревательную камеру, а в другую вводится клеевой стержень.

Муфта выполняет 2 функции:

1. Она удерживает расплавленную массу клея от вытекания в корпус прибора.
2. Создает равномерность температуры. При ее отсутствии, во время простоев в работе стержень начинал бы плавиться перед нагревательной камерой.

Это является еще одним слабым местом пистолета. В случае нагрева, при попытке провернуть стержень резина может порваться.

Нагревательная камера

Внешне – это трубка, в которой расположен ТЭН. В некоторых разновидностях приборов встраивается два ТЭНа. В таком случае нагрев стержня происходит не только в концевой части, но и по бокам.

От размера камеры и мощности нагревательных элементов зависит производительность оборудования. Этот узел конструкции является самым надежным. При правильной эксплуатации вероятность его поломки очень мала.

О клеевых стержнях или палочках — какими бывают и как пользоваться без пистолетов

Клеевой стержень — это цилиндрическая продолговатая палочка, которые сегодня продаются не только в специализированных магазинах. Эти палочки состоят из клеевого состава, но для того, чтобы они раньше времени не склеивались, в их составе присутствует отвердитель. Этот отвердитель теряет свои свойства под воздействием высоких температур, что очень удобно при использовании. Стержни имеют разную длину, толщину и даже цвет, что сделано специально для того, чтобы каждый мог выбрать необходимый материал в зависимости от поставленной технологической задачи.

Для начала разберемся, какими по цвету бывают клеевые стержни, и для каких материалов применяются:

1. Прозрачные — самые популярные, позволяющие склеивать стекло, металл, кафель, бумагу и т.п. Их главное достоинство в том, что после применения, они практически не оставляют следов. Прозрачные палочки популярны при рукоделии
2. Белые — используются для соединения пластика, кабелей, кафеля, плитки и прочих изделий белого цвета
3. Черный — используется для склеивания кожи и ковровых покрытий
4. Желтый — позволяет склеивать дерево, картон, бумагу, а также прочие аналогичные материалы

Кроме стандартных цветов, есть также палочки, состоящие из нескольких цветов или с блестками. Обычно применяются они для рисования разных фигур при изготовлении поделок. Если инструмент используется только для подклеивания по дому, тогда подойдут обычные стержни прозрачного цвета, а вот при рукоделии придется запастись палочками разных цветов.

Длина клеевых палочек влияет на длительность работы инструментом. Если занимаетесь рукоделием или клеите линолеум, тогда рекомендуется выбирать длинные стержни. В случае, когда надо подклеить или подмазать, лучше покупать короткие стержни. Производители выпускают их по длине от 40 мм до 200 мм. Чем короче стержень, тем чаще приходится устанавливать новые, что неудобно, например, при изготовлении поделок.

При покупке продавец задаст вопрос о том, какого диаметра стержни нужны? Все бытовые приборы имеют посадочное отверстие размером 7 мм, а профессиональные 7 мм и 11 мм. Бывают и другие, например на 9 мм, 12 мм, но встречаются редко. Обычно диаметр стержней, которые можно устанавливать в конкретную модель прибора, указывается в инструкции. Нельзя устанавливать в отверстие размером 11 мм стержень диаметром 7 мм, так как толкатель не сможет его проталкивать вперед.

Это интересно! Производители выпускают инструменты с разными размерами отверстий под установку клеевых стержней. Популярными являются термопистолеты на 7 мм и 11 мм, что надо учитывать при покупке расходного материала.

Область применения

Клеевым пистолетом склеиваются различные материалы: ­

• картон;
• ­керамика; ­
• стекло; ­
• пластмасса; ­
• металл, кожа; ­
• дерево; ­
• пробка.

Пистолет незаменим в домашнем хозяйстве. Варианты его применения представлены в таблице.

Применение	Картинка
Если отвалилась пластина кафеля или от нее откололся кусочек, то с помощью полиуретанового клея можно быстро отремонтировать участок.
При укладке линолеума идет хорошее сцепление с основой.
Хорошо сцепляется древесина с поверхностью при установке плинтусов.
В качестве хобби рукодельницами создаются всевозможные узоры.
Расплавленным клеем хорошо соединяются между собой ткани.
С помощью такого клея крепятся стразы или искусственный жемчуг. Предварительно в него добавляется краситель.

Ремонт чайника своими руками не включается

Для его приготовления, как правило, используется электрочайник, так как он нагревает воду до нужной температуры буквально за пару минут.

Также можно держа чайник вертикально и наклонив поддон вниз, извлечь защелку рукоятки с нижнего гнезда.

Друзья всем привет, у меня сломалась защёлка на крышке термопота и вот как я решил эту проблему. Мне понадобилось два болтика 2мм., плашка..

Чайник электрический – это бытовой прибор, в конструкции и принципе работы которого может разобраться даже мало что знающий о технике человек. Все чайники устроены одинаково, независимо от модели, и работают по одной схеме.

Как пользоваться клеевым пистолетом

Прежде чем начать пользоваться пистолетом и вставлять стержень клея, необходимо подготовить место для работы. Это касается проверки шнурка, которого должно хватить для удобной работы с деталями. Включать необходимо только после полной вставки стержня (до упора). Обычно для первого нагревания ёмкости достаточно 2-5 минут, но точнее должно быть указано в инструкции. Самый чёткий показатель готовности пистолета к работе – появившаяся капелька клея на его носике (форсунке).

Расплавленный клей нужно наносить только на одну из соединяемых поверхностей. Клей застывает очень быстро, поэтому все действия должны быть чёткими и аккуратными.

Как можно работать клеевыми стержнями без пистолета

Как быть, если термопистолета нет или он сломался, а очень хочется использовать термоклей из-за его замечательных свойств? Любители креатива находят выход из любой ситуации. Правда, на чистоту и аккуратность нанесения лучше не рассчитывать:

• можно вставить кусочек клеевого стержня в тело шариковой ручки подходящего диаметра и расплавить от огня свечи. Это довольно неудобно, потому что быстро остывающий клей нужно постоянно подогревать;
• любителям путешествий пригодится способ, который потребует минимум предварительных усилий. С помощью пистолета наносят горячую капельку клея на спичку рядом с серной головкой. Или надевают на неё кружки толщиной несколько миллиметров, которые отрезают от стержня и подрезают до середины. Чтобы расплавить клей, достаточно просто поджечь спичку. В экстренных ситуациях вариант прекрасно работает.

Стержень без пистолета можно использовать как ластик. Для удобства отрезают кусочек 0,5 см и приклеивают на торец карандаша.

Как сделать клеевой пистолет

Для создания пистолета в домашних условиях нужно знать его внутреннее устройство. Его делают из обычных бытовых приборов. Самодельный механизм не заменит того, что куплен, но в качестве временного решения подойдёт.

Как сделать наконечник

Как сделать наконечник:

1. Банку из алюминия разрезать хозяйственным ножом таким образом, чтобы получился ровный лист. Потом следует разрезать её и сформировать плоский лист. Жестянку промыть для дальнейших манипуляций.
2. Отрезание прямоугольника. Он должен быть размером 7,5 на 10 см. Вначале, используя измерительный инструмент и фломастер, начертить контуры, а потом разделить лист с помощью ножниц.
3. Свёртывание листа в конус. Для этого нужно удерживать лист горизонтально и скатывать к верхней правой грани нижнюю левую. Если не выходит сделать отверстие, то нужно отрезать конец.
4. Отрезание внешнего угла. Его срезать необходимо таким образом, чтобы вышел прямой край. Это упростит закрепление конуса изоляционной или клейкой лентой.
5. Обматывание конуса изоляционной лентой. Её вначале нужно прикрепить к середине и основанию. А затем следует обмотать место, где был срезан остроконечный уголок. Перемещаться к кончику нельзя, в противном случае изолента загорится во время нагрева аппарата.

Как сделать рукоятку

Этапы изготовления рукоятки:

• Зажигалку нужно поместить параллельно конусу, чтобы курок был направлен книзу. Его самого надо разместить над трубкой, а конец должен слегка проступать за границы трубки на зажигалке.
• Закрепление конуса лентой. Её необходимо тщательно прикрепить к трубке.

Важные критерии выбора термоклеевого пистолета

Еще один важный критерий выбора — температурный диапазон нагрева клея. Производители предлагают широкий выбор моделей с нагревом от 105°С до 500°С.

Для нечастого использования достаточно купить клеевой пистолет с нагревом в пределах нижней границы температурного диапазона. С его помощью можно клеить все вышеперечисленные материалы.

Скорость работы инструмента регулируется с помощью специального переключателя. Если планируется работать с крупноразмерными материалами, рекомендуется выбирать модель с более высокой скоростью подачи клея.

Для бытовых пистолетов достаточно 5-30 г в минуту. Если инструмент будет использоваться редко, можно выбрать модель со скоростью подачи 5-15 г в минуту.

Важно обратить внимание на тип курка клеевого пистолета. Эти элементы конструкции бывают 2 видов: поворотные и ползунковые. Первые обеспечивают более быструю работу и точную дозировку клея

Вторые подойдут тем, для кого скорость нанесения клеевого состава не столь важна. Существуют и наиболее простые модели: бескурковые. Но они не столь удобны в работе

Первые обеспечивают более быструю работу и точную дозировку клея. Вторые подойдут тем, для кого скорость нанесения клеевого состава не столь важна. Существуют и наиболее простые модели: бескурковые. Но они не столь удобны в работе.

Схема работы с промышленным клеевым пистолетом.

При выборе термоклеевого пистолета необходимо обратить внимание на качество расположенного на корпусе обратного клапана. Если эта деталь не будет обладать достаточной плотностью и герметичностью, при вертикальной постановке инструмента горячий клей может вытечь из корпуса и причинить владельцу травму

Для более удобной работы рекомендуется приобретать модели с отстегивающимися шнурами или на аккумуляторах. Такие инструменты позволят не ограничивать себя в движениях во время склеивания различных материалов.

Если в модели предусмотрена смена насадок-сопел, нужно убедиться в том, что производитель гарантирует защиту от капель. Для этой цели внутри каждого сопла устанавливают специальный шарик, препятствующий вытеканию клея.

Инструкция обязательно содержит сведения о том, как правильно установить сопло.

Использование клеевого пистолета

Перед использованием клеевого пистолета на практике, желательно понимать, как он устроен и что надо приготовить для его эффективной работы.

Это устройство, напоминает настоящий, боевой пистолет. При его изготовлении применяют термостойкие полимерные материалы – это позволяет снизить вес этого оборудования и прочность корпуса. В изделии предусмотрена рукоять, за которую человек держит прибор во время работы. В некоторых моделях предусмотрены углубления для пальцев. Большая часть моделей термопистолетов работают от сети переменного ток, с напряжением в 220 В. Существуют и модели, которые работают от сменного аккумулятора.

Клей, выполненный в виде стержня, устанавливают в отверстие, расположенное в кормовой части устройства. Для расплавления клеевого стержня используется нагреватель, который его разогревает до необходимой кондиции. Время приведения стержня в рабочее состояние может составить от трех до семи минут.

Разумеется, перед началом работы необходимо тщательно проработать руководство по эксплуатации и правила безопасности по работе с электрическим инструментом этого класса.

Термопистолет работает от электричества и представляет собой устройство повышенной опасности. То есть, необходимо выполнять некоторые правила, так, на корпусе не должно быть трещин и повреждений. Кроме того, необходимо убедиться, что сопло пистолета не забито остатками клея. Если все же это произошло, то необходимо его очистить. В противном случае, прохождение расплава будет затруднено и склеивание потребует большего количества времени.

Термопистолет для рукоделия

Кстати, при выборе клеевого стержня необходимо руководствоваться возможностями термопистолета. Кроме этого, при выборе клеящего материала необходимо ориентироваться на цвет склеиваемых деталей.

Принцип работы

Клеевой пистолет работает, нагревая до высокой температуры специальный полиуретановый клей (средняя температура 90-100ºС).

Рабочими частями прибора являются:

• стержни из металла, нагревающиеся и передающие тепло клею;
• рабочая камера, в которой происходит нагрев;
• механизм подачи жидкости, состоящий из рычага управления (курок), муфты предотвращающей проникновение жидкости за пределы системы, пружины;
• форсунка – формирует форму готового состава.

Процесс работы с пистолетом, как правило, не занимает пяти минут. В этот небольшой промежуток времени в процессе эксплуатации участвует большое количество элементов, но при выходе из строя хотя бы одного из них, вся система приходит в негодность.

Схема клеевого пистолета

И вот камера плавления с установленным на ней нагревательным элементом предстала взору. Похожа на маленькую реактивную турбинку.

Сняты прижим и упорная площадка. Вот и сам нагревательный элемент. Замечу что месту установки он лежал плашмя, по центру и непосредственно контактировал с корпусом камеры плавления только одной своей плоскостью.

Разворачиваю довольно небрежную упаковку — изолятор. Внутри просто миниатюрный керамический нагревательный элемент и два контакта для подведения к нему 220 вольт.

Присмотрелся к нагревателю повнимательней, прозвонил мультиметром стороны между собой. Звонятся, но не везде. Видимое на фото в нижней части затемнение имеется со всех сторон и полностью покрывает прилегающую торцевую сторону. Оно не звонится. Это керамическое напыление поверх нагревательного элемента. Предназначено для непосредственного контакта с корпусом камеры нагрева и передачи вырабатываемого нагревателем тепла, без помещения между ними диэлектрической прокладки. Это напыление и есть диэлектрическая прокладка. Стало понятно, что установлен нагреватель был производителем не правильно. Лежал на боку, да ещё трижды обёрнут изолятором. По существующим размерам нагревателей на площадке установки их поместится 4 штуки.

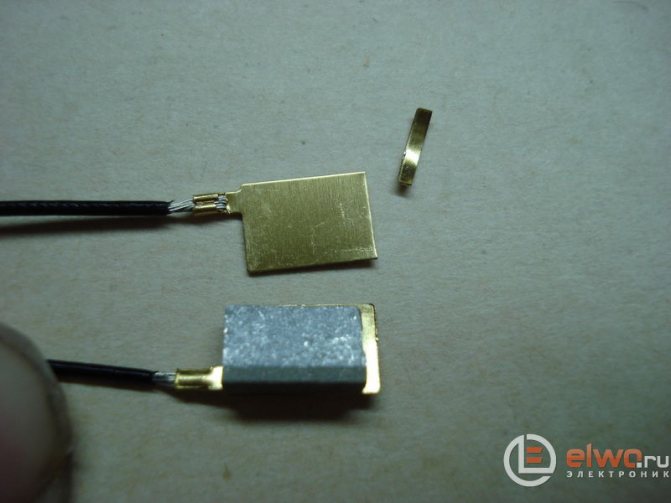

Руководствуясь здравым смыслом (насколько Бог дал) приступил к исправлению «косяков» производителя. Размеры контактов привёл в соответствие с размерами керамического нагревателя. Ровно по длине, а по высоте на 1 мм меньше.

Сделал по длине миллиметровый отгиб под прямым углом, чтобы исключить соскальзывание контакта вниз на корпус нагревательной камеры.

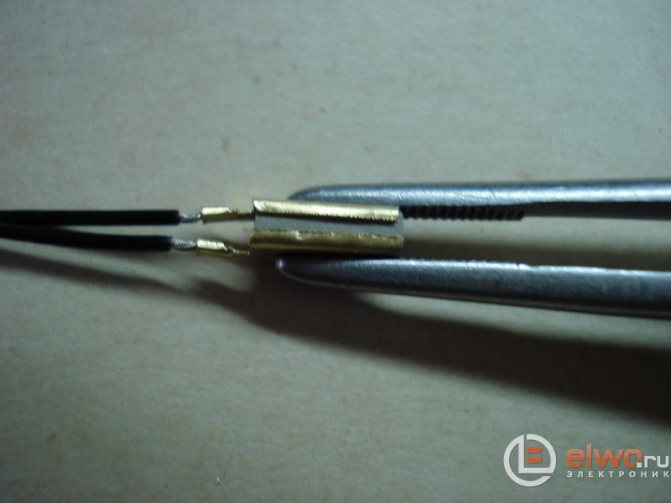

Вот так стали смотреться контакты в сборе с нагревателем (вид сверху).

Сопротивление сборки (находится внутри прищепки) оказалось равным 6 килоомам. Сразу стало ясно, что 20W заявленные производителем и близко не подтвердятся.

Ровно по размерам керамического нагревателя вырезал две медные пластины толщиной 2 мм. Надо же как-то заполнять пустоту на площадке установки и забирать тепло с боковых сторон нагревателя.

Пропил сделан для возможности поджатия боковых сторон. Это добавит надёжности в удержании нагревателя по месту установки и призвано улучшить теплопередачу.

Схема установки в разрезе. На рисунке есть зазоры между отдельными составляющими, в реальной сборке их быть не должно.

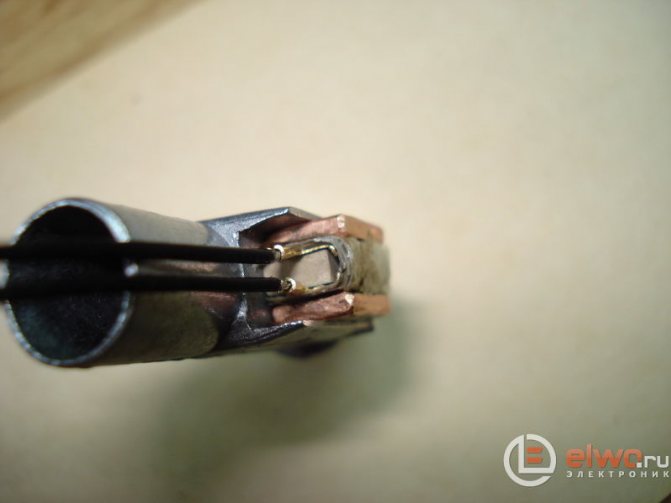

Сборка произведена. Нагреватель без прокладки стоит на предназначенной для этого плоскости (торце) покрытой диэлектрическим напылением, с боковых сторон токоподводящие контакты, затем с трёх сторон четыре слоя слюды (взята из старого сгоревшего паяльника), по бокам медные пластины. Уплотнение – изолятор справа из асбеста. Был под рукой кусочек, показалось, что так будет надёжней.

Здесь видно, что боковые стороны уже прижаты к медным пластинам и удерживают всю сборку, керамический нагреватель непосредственно в контакте со стенкой камеры нагрева, а эл. контакты далеко от неё.

Последним ставится на место прижим. Место соединения проводов с контактами необходимо изолировать керамическими изоляторами либо чем-то их полноценно заменяющим.

После сборки первым делом замерил токопотребление. При включении, в течение нескольких секунд, происходит постепенный скачок тока 80 – 120 – 210 мА, затем резкий скачок вниз – 20 мА. Напряжение в сети 225 – 230 вольт х 0, 02 А = максимум 4,6 Вт. А на передней панели пистолета, на виду красуется шильдик, на котором указана мощность в 20 Вт. Клеевой пистолет действительно будет иметь заявленную мощность, если установить 4 нагревательных элемента. Однако не будем мечтать а лучше посмотрим на видео динамику нагрева правильно собранного и установленного (по моему разумению) нагревательного элемента.
