Как починить выключатель света

Признаки того что выключатель пора ремонтировать

Долгая работа прибора во многом зависит от того насколько грамотно произведен монтаж проводки и установка самого выключателя. О неисправности или проблемах могут свидетельствовать следующие признаки:

• Прибор не включается;
• При включении в выключателе слышен характерный сухой треск (чаще всего выключатель трещит из за плохого контакта);
• При включении постоянно перегорают электрические лампочки;
• При включении наблюдается непродолжительное «моргание» лампочки с сопровождающимся треском;
• После включения через некоторое время корпус нагревается, так что температуру можно ощущать при касании;
• При работе западают клавиши, необходимо прилагать усилия или несколько раз повторять операцию «включения-выключения»;
• Выключатель не выключает свет.

Демонтаж

Первым этапом ремонта является демонтаж прибора с места установки. Перед снятием аппарата обязательно надо обесточить сеть освещения. Выключатель в большинстве случаев находится в распределительном щите. Найти нужный можно по схеме, наклеенной внутри щита или по подписям.

Опасно! Отключив автоматический выключатель в распредщите, надо тестером или индикаторной отверткой проверить отсутствие напряжения на месте работы. Доверять схемам или надписям на автоматах нельзя! Они могут быть ошибочными.

Распределительный щит и схема подключения потребителей.

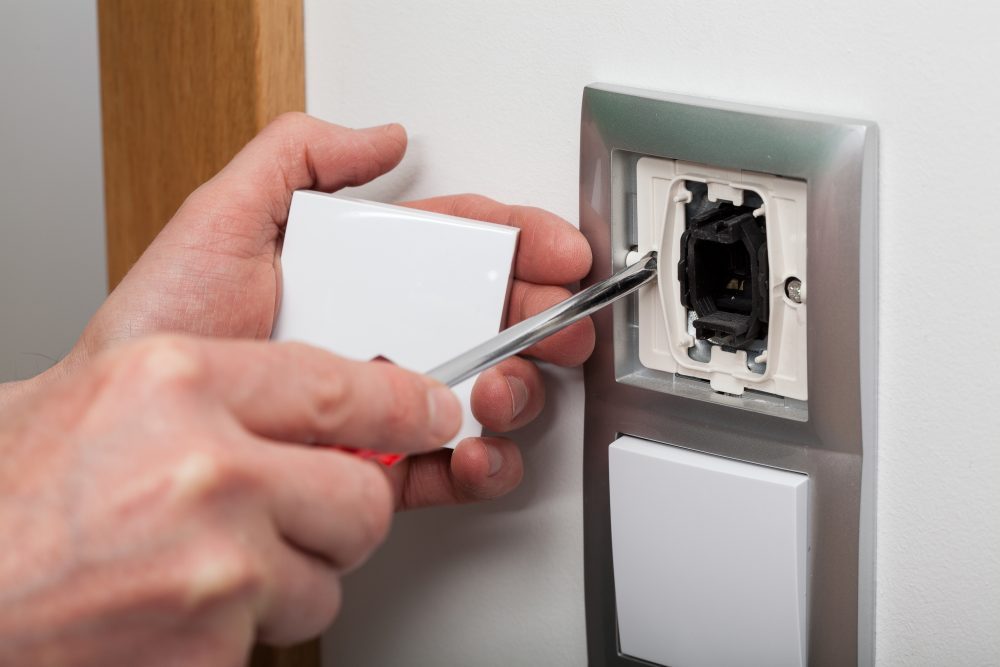

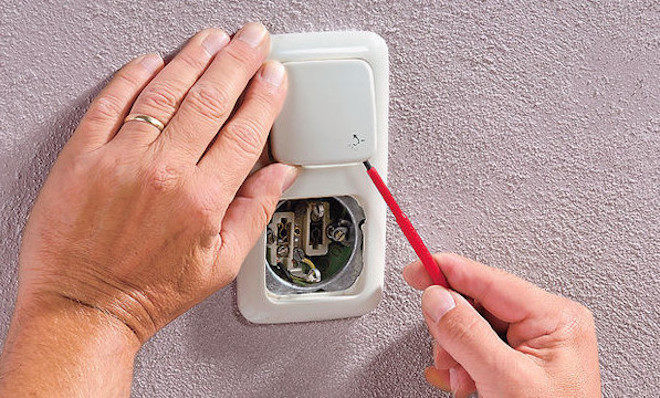

Далее надо снять клавиши и получить доступ к клеммам и винтам разжимных лепестков.

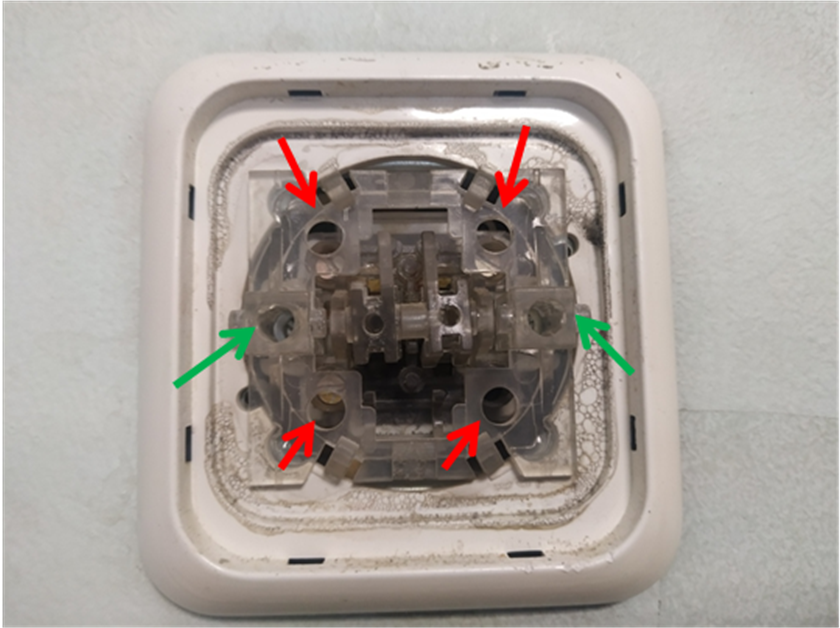

Коммутационный аппарат со снятыми клавишами. Красные стрелки – клеммы, зеленые стрелки – винты разжимных лепестков.

Винты клемм надо ослабить, винты лепестков максимально ослабить. После этого коммутационный элемент надо аккуратно вытащить, чтобы не повредить его и провода, к которым он подключен. Если алюминиевый провод отломится, проблем будет немало.

Некоторые аппараты крепятся к стене винтами. Их надо отвинтить.

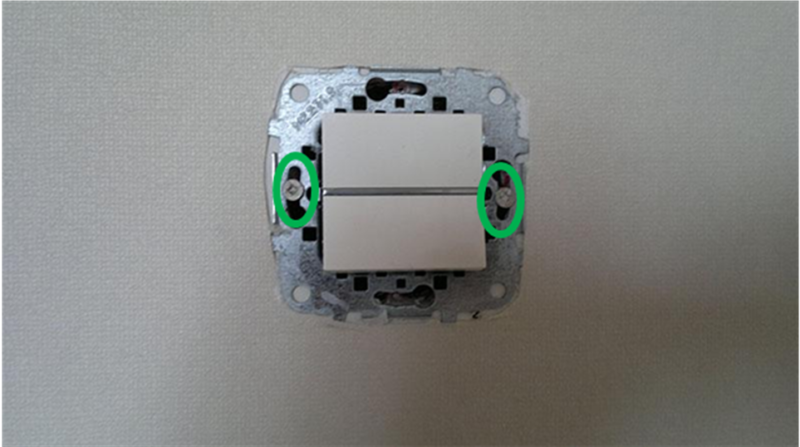

Винты крепления к стене

Важно! Перед демонтажом выключателя надо убедиться, что неисправность именно в этом узле. Надо исключить неисправность осветительного устройства (заменой ламп и т.д.), плохой контакт в клеммах из-за ослабления болтовых соединений (сделать протяжку), отгорание или обламывания внешних проводов (особенно касается алюминиевой проводки)

Видео-пример поможет с разборкой выключателей.

Выключатели старых типов

Кое-где еще можно встретить аппараты старых типов. Кроме дизайна, они отличаются от современных способом крепления (с помощью только разжимных лепестков) и более ремонтопригодной конструкцией клемм.

Прибор старого образца.

Прибор старого образца – тыльная сторона.

В случае выхода такого прибора из строя в его ремонте особого смысла нет. Но иногда подобный коммутационный элемент может служить уникальным элементом интерьера. Поэтому можно попробовать его восстановить, творчески используя приведенные инструкции. Для этого надо снять клавиши или декоративную панель, разжать лепестки, ослабить клеммы и вытащить выключатель. Ремонту путем зачистки подлежит только контактная группа и, в некоторых случаях, клеммы. Донора найти будет сложно. То же самое относится к еще более старым приборам – поворотным выключателям или в виде кнопки.

Устройство розетки

Здесь и далее на схемах контакты и провода фазные (линейные, L) условно обозначены красным цветом; нулевые (нейтраль, N) – синим, а защитные (заземляющие, P) – желтым с зеленой полосой.Электрическая розетка состоит из контактной колодки в сборе, декоративной крышки с невыпадающим винтом (винтами) и подрозетника. Колодка снабжена:

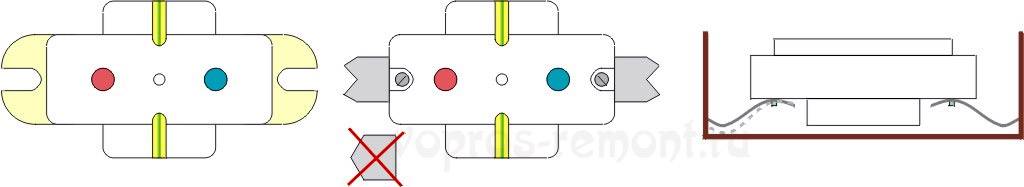

1. Крепежными лапками, цельнолитыми неподвижными (на рис. слева) или подвижными распирающимися на винтах, на рис. в центре и справа.
2. Контактами, фазным и нулевым, идентичными по конструкции, и заземляющим, расположенным отдельно.
3. Клеммами для подключения проводов к контактам.

Контактные колодки розеток

Знать расположение трассы электросети должен каждый владелец жилья

В большинстве случаев к поиску схемы расположения электрокоммуникаций в доме владельцы прибегают, когда уже возникли проблемы.

Между тем, об этом следует подумать и в других случаях:

Перед перепланировкой жилища

Во время перестройки помещения, при изменениях его конфигурации необходимо брать во внимание расположение электросети, чтобы не обесточить квартиру или дом. При установке светильников, навешивании картин, полок или натяжных потолков

При установке светильников, навешивании картин, полок или натяжных потолков

При проведении любых настенных работ нужно знать, где пролегает проводка, чтобы не повредить ее гвоздем или не просверлить.

Часто повреждение проводки происходит во время установки подвесных потолков. Углы, за которые крепится потолок, присоединяют к стене на саморезы, и часто эти крепления попадают на линию электропроводов.

После приобретения жилья

Схему расположения электроцепи необходимо иметь каждому хозяину. Поэтому ее следует составить незамедлительно после приобретения нового помещения. На плане должны быть указаны трассы электрокоммуникаций и точки расположения выключателей, розеток и распределительных коробок. В дальнейшем схема пригодится при расстановке мебели и во время проведения ремонта.

Установка выключателя

Собрав прибор, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.

Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.

Затем нужно подать электричество в помещение и произвести проверку работы прибора, несколько раз включив и выключив его. Если свет включается нормально, движение клавиши не затруднено, корпус не трещит – ремонт выполнен правильно.

Эти советы помогут вам продлить срок службы выключателя, а при его поломке избежать лишней работы:

• Если прибор, который сломался, установлен давно, а тем более – относится к старым образцам, чинить его не стоит. Во-первых, это будет нелегко из-за естественного износа его элементов, а во-вторых – старые электрические приборы использовать нежелательно в целях пожарной безопасности.
• Нередко контакты переключателя подгорают из-за использования слишком мощных электролампочек. Советуем заменить их на изделия меньшей мощности, а лучше всего – на современные светодиодные. Яркость их свечения не меньше, чем у обычных ламп накаливания, а потребляемая мощность намного ниже.
• Не торопитесь снимать и разбирать корпус выключателя. Иногда причиной неисправности становятся плохо закрепленные провода, и подтяжки винтов бывает достаточно для того, чтобы вернуть устройству работоспособность.

Наглядно замена и ремонта выключателя на видео

На этом мы заканчиваем свой рассказ. Думаем, что этой информации вполне достаточно для того, чтобы понять, как починить выключатель света, не прибегая к помощи электрика. Воспользовавшись этим материалом, вы сможете отремонтировать выключатель самостоятельно за короткое время, не только сэкономив деньги, но и повысив свой авторитет в глазах близких людей.

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Ремонт выключателя в холодильнике

Причин, по которым свет в холодильнике не горит, может быть множество:

• Выход из строя терморегулятора, подающего на лампочку специальный контакт. Этот прибор не подлежит ремонту, потому придется его заменить новым.
• Не срабатывание или «западание» кнопки, переводящейся во включенное положение прижатием дверцы холодильника. Необходимо проверить ее работу и возможность выполнения ремонта.
• Также необходимо проверить, не перегорела ли лампочка. Она может быть недостаточно плотно установлена, либо вставлена так, что ее контакты периодически отходят. В свое время мне не удалось поступить в институт по состоянию здоровья, потом замоталась, так и не получив никакой специальности. Но мне очень хочется состояться в этой жизни, построить карьеру и развиваться в профессии, поэтому стала искать, где приобрести диплом в Москве без риска. Найдя компанию, слегка растерялась и засомневалась. Но поговорив с менеджерами, все страхи улетучились. Они, дали гарантию полной анонимности, и заверили, что диплом идентичен оригиналу. После сотрудничества с ними, я в этом убедилась. Для того чтобы удостовериться в этом, необходимо просто покачать лампочку в разные стороны и, если она начнет мерцать, потребуется всего лишь заменить патрон.
• Не лишним будет убедиться, что холодильник вообще работает, подключен ли он к электросети или просто сломался по различным причинам.

Также причина может заключаться и в других поломках:

• сбоит электроника;
• не работает магнитный выключатель;
• какие-либо проблемы с проводкой внутри прибора.

Проблемы с проводкой могут возникнуть при попадании воды в гнездо лампочки, что часто приводит к перегоранию проводов. Зачастую повышенное образование конденсата может вывести из строя всю проводку. Такой «болезнью» в основном отличаются недорогие модели от малоизвестных производителей.

Выключатель рычажного типа, применяющийся в большинстве современных моделей холодильников известных марок

Если обнаружено, что проблема заключается именно в выключателе, необходимо найти его внутри холодильного устройства. Как правило, в большинстве моделей выключатель расположен в верхней внутренней части корпуса и имеет вид вытянутого рычажка, прижимаемого дверцей. На дверце для надежного прижатия устроен соответствующий выступ.

При неисправности выключателя, максимум, что можно сделать собственными силами — это несколько раз попеременно прижать и отжать кнопку.

С чего начать работу

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.

Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Это интересно: Как проинформировать электромонтажника, что до него прошлую бригаду обманули?

Как починить выключатель света – инструкция по ремонту

Одна из распространенных проблем с домашней электрикой — поломка выключателя. Многие обращаются к помощи электрика, так как не уверены в своих знаниях и умениях. На самом деле ремонт выключателя света — несложная задача. С ней справится даже начинающий домашний мастер с минимальным пониманием основ электротехники и навыками обращения с инструментом.

Причины поломок

Наиболее частая причина, из-за которой не работает выключатель света — превышение максимально допустимого напряжения тока в электросети. Это случается при одновременном подключении нескольких мощных электроприборов.

1. Высокий уровень влажности. Из-за этого окисляются контакты.
2. Некачественные контакты. Регулярное искрение при включении освещения.

Подготовка

Перед тем как починить выключатель света, следует выполнить ряд подготовительных действий. Отключаем электропитание квартирной или домовой сети. В необесточенной сети избегаем касания механизмов и оголенных проводов. Отключаем ток на электрощитке. Он чаще всего расположен у входа в жилье. После отключения обязательно проверяем отсутствие напряжения с помощью мультиметра.

Для выполнения задачи понадобятся инструменты и материалы:

• индикатор для проверки напряжения;
• обычная отвертка;
• маркер.

Демонтаж

Еще один этап, который надо пройти перед тем как отремонтировать выключатель света — разборка его корпуса. Последовательность действий зависит от типа устройства.

Двухклавишный выключатель

1. Берем тонкую отвертку или нож и поддеваем инструментом декоративную панель. Новые модели обычно оснащены специальной выемкой, позволяющей снять крышку без всякого инструмента.
2. Откручиваем винты под кнопками. Складываем их в заранее подготовленную емкость (чтобы не потерять).
3. Откручиваем крепежные элементы и удаляем устройство со стены. Обязательно отмечаем расположение выключателя на стене.
4. Помечаем с помощью маркера провод, идущий к главной клемме, отвечающей за напряжение.

Одноклавишный выключатель

Демонтируем устройство следующим образом:

1. Поддеваем отверткой клавишу и снимаем ее с выключателя. Чаще всего клавиша держится за счет фиксирующей пластинки. Ее нужно снять.
2. Убираем декоративную панель.
3. Выключатель держится на паре винтов. Выкручиваем их и кладем в емкость для хранения запчастей.
4. По обеим сторонам корпуса имеются отверстия для провода. В случае с одноклавишным устройством есть лишь один провод, поэтому разобраться будет легче.

Старые модели

Разбираем корпус следующим образом:

1. Откручиваем два винта с лицевой стороны. Винты расположены сверху и снизу от клавиши.
2. Убираем декоративную панель. Клавишу удалять необязательно, так как она не будет мешать ремонту.
3. Для выемки механизма из подрозетника откручиваем держащие его фиксаторы. Удаляем специальную скобу.
4. Достаем проводники из двух отверстий.

Ремонтные работы

Ниже представлена инструкция о том, как починить выключатель света:

Убираем с контактов нагар с помощью отвертки или ножа. Меняем проводники, если на проводах имеются механические дефекты. Провода должны находиться в клеммах не глубоко (2–3 мм)

Поврежденную изоляцию меняем на новый слой.
Обращаем внимание на надежность фиксации деталей. Если нужно, слегка затягиваем их

Закрепляем провода, отошедшие от фиксаторов.
Собираем выключатель в обратном порядке. Пользуемся ранее сделанными фотографиями. Надежно, но без чрезмерных усилий закручиваем болты. Элементы корпуса должны крепко «сидеть» на своих местах.
Подключаем электропитание. Тестируем выключатель на исправную работу. Для проверки несколько раз включаем и выключаем устройство. Странные шумы, мерцание света, полное его отсутствие указывают на неправильность выполненных действий. Придется вновь разбирать корпус и искать неисправность. Рекомендуется в таком случае обратиться к профессиональному электрику.

https://youtube.com/watch?v=2QKdSBui_rw

При проведении ремонта выключателя желательно заменить все лампы осветительного прибора. Нагар на контактах образуется особенно быстро, если используются обычные, а не энергосберегающие лампочки.

голоса

Рейтинг статьи

Управление осветительным прибором с нескольких точек

Существует несколько схем, которые позволяют выполнить монтаж переключателя в разных точках комнаты. Простейшая схема предполагает расположение выключателей по сторонам в одной линии. Если требуется организовать несколько мест, то уже придется спроектировать сложную схему электропроводки. Тем не менее, даже начинающий мастер при желании разберется с таким процессом.

Пример установки светильника, с управлением из разных точек

Здесь главное не перепутать расположение жил проводников, тогда проблем с подключением не возникнет.

Если с использованием выключателя проходного типа планируется управлять светильником при наличии нескольких лампочек, то уже схема монтажа усложняется. Ведь тогда придется установить многоклавишные устройства, где имеется больше зажимов.

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте

При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления

Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Это интересно: Проходные выключатели или бистабильное реле

Проверка лампы и патрона

Перед тем как разобрать выключатель света, необходимо проверить работоспособность осветительных приборов, в том числе контакты лапочки и плотность ее установки. По статистике, проблемы с лампочками или патронами гораздо более вероятны, нежели неисправность переключателя света. Лампы и патроны имеют значительно меньшие эксплуатационные сроки в сравнении с выключателями, поэтому риск их выхода из строя выше.

Рекомендуется проверить наличие фазового тока в различных позициях переключателя, используя отвертку-индикатор. В прошлые десятилетия электрики не видели особой разницы, куда устанавливать выключатель — до нагрузки или после нее. В настоящее время предпочтительное место установки выключателей — фазный, приводящий проводник. Если разница во время включения отмечается тестером, разрыва в электроцепи нет — необходимо искать другие причины проблемы.

1 Снимаем выключатель со стены – на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Снимать выключатель надо аккуратно и осторожно

Следует выделить такие важные моменты, как:

• Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
• Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
• Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Замена однокнопочного выключателя на двухкнопочный

Мастера, сталкивающиеся с установкой более простого оборудования, наверняка знают как заменить выключатель с наличием большего количества клавиш.

Предположим, вы приняли решение сделать замену старого выключателя с одной кнопкой на много кнопочный для более качественного или экономного распределения света в комнате.

При установке выключателя с двумя кнопками, важно учесть момент подключения проводов к оборудованию. К двухклавишному выключателю подходит один провод с фазой (он идет от автоматического выключателя в вводном щитке)

Найти его нужно еще до того, как с выключателя снято напряжение с помощью индикатора напряжения или индикаторной отвертки. Необходимое количество отходящих проводов от выключателя к нагрузке должно быть два. К каждой его клавише подводится индивидуальный провод к светильнику, по которым в дальнейшем пойдет ток от выключателя.

Последовательность установки двухкнопочного выключателя выполняется аналогично действиям, по которым производится замена однокнопочного выключателя в квартире.

Практические рекомендации

Эти советы помогут вам продлить срок службы выключателя, а при его поломке избежать лишней работы:

• Если прибор, который сломался, установлен давно, а тем более – относится к старым образцам, чинить его не стоит. Во-первых, это будет нелегко из-за естественного износа его элементов, а во-вторых – старые электрические приборы использовать нежелательно в целях пожарной безопасности.
• Нередко контакты переключателя подгорают из-за использования слишком мощных электролампочек. Советуем заменить их на изделия меньшей мощности, а лучше всего – на современные светодиодные. Яркость их свечения не меньше, чем у обычных ламп накаливания, а потребляемая мощность намного ниже.
• Не торопитесь снимать и разбирать корпус выключателя. Иногда причиной неисправности становятся плохо закрепленные провода, и подтяжки винтов бывает достаточно для того, чтобы вернуть устройству работоспособность.

Наглядно замена и ремонта выключателя на видео

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

Прибор с маркировкой положения включения и выключения.

На обычных включателях освещения, оснащенных клавишами, может быть нанесено обозначение I и O, что означает включенное и выключенное положение.

Прибор с символом ключа.

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.

Кнопочный включатель с символом звонка.

Кнопочные выключатели без фиксации в одном из положений могут применяться как в качестве звонковых кнопок, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие приборы имеют маркировку в виде колокольчика (звонка).

Проходной выключатель накладной конструкции с двунаправленными стрелками.

Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

На приборы проходного типа могут быть нанесены символы в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей имеются клавиши с местом для вставки символа. Но в целом единого стандарта для маркировки приборов не существует, как не существует и обязанности наносить символы на переднюю часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, нанесением обозначений часто пренебрегают.
