Технические особенности
Данные детали при увеличении температуры уменьшают свое сопротивление, если сравнивать с металлическими компонентами. К сожалению, это имеет недостатки — сила тока может увеличиться до неконтролируемых показателей. Это же происходит с нагревом, соответственно, через время после работы в таком пике диод выходит из строя.
Также такая деталь сильно чувствительна к увеличению напряжения, поэтому даже самый небольшой импульс может сломать его. Соответственно, производитель должен максимально точно подбирать резисторы. Более того, диод может сломаться при напряжении обратной полярности. Следует заметить, что этот компонент справляется лишь с прохождением тока в прямой последовательности.
Даже с подобными недостатками выключатели с диодами пользуются спросом.
Принцип работы выключателя с подсветкой
Существует большое разнообразие моделей выключателей с индикаторами (подсветкой), но принцип работы у всех один и тот же. Если контакт есть, свет зажигается, контакта нет — основного света также нет, зато горит подсветка, позволяющая легко найти выключатель в темноте.
При выключенном основном свете на корпусе загорается светодиод, по которому прибор легко найти в темноте
Внутри выключателя, если снять клавиши, можно увидеть светодиод. Он и является основным элементом подсветки, которая работает только при выключенном свете. Кроме светодиода в схеме имеется токоограничивающий резистор. Именно благодаря ему энергии, идущей от входной фазы, достаточно, чтобы дать питание подсветке, но недостаточно, чтобы включить светильники в доме.
Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод
Напряжение подаётся на входящую фазу выключателя L. От неё ток идёт либо в цепь подсветки, если контакт выключателя разомкнут, либо сразу на светильник, если контакт замыкается. Во втором случае ток не проходит к резистору и светодиоду, потому что сопротивление этого участка цепи больше, чем у прямого провода к осветительному прибору.
Что такое выключатель и для чего он нужен?
Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.
В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:
- главного узла – основание из металла с контактами для подсоединения и копкой;
- крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
- внешнего корпуса – панелей из пластика или другого материала;
- подвижной части – клавиши.
Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.
Розетка и выключатель из керамики
Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:
- Если светильник с одной лампой располагается в удаленности от прочих источников света.
- Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
- Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
- Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.
Монтаж линии над столом на кухне
Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.
Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует
Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.
В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40. В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55
В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.
При покупке обращайте внимание на маркировку IP
Виды выключателей в зависимости от типа подсветки
Необходимо лишь приобрести обычный выключатель и индикатор.
С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.

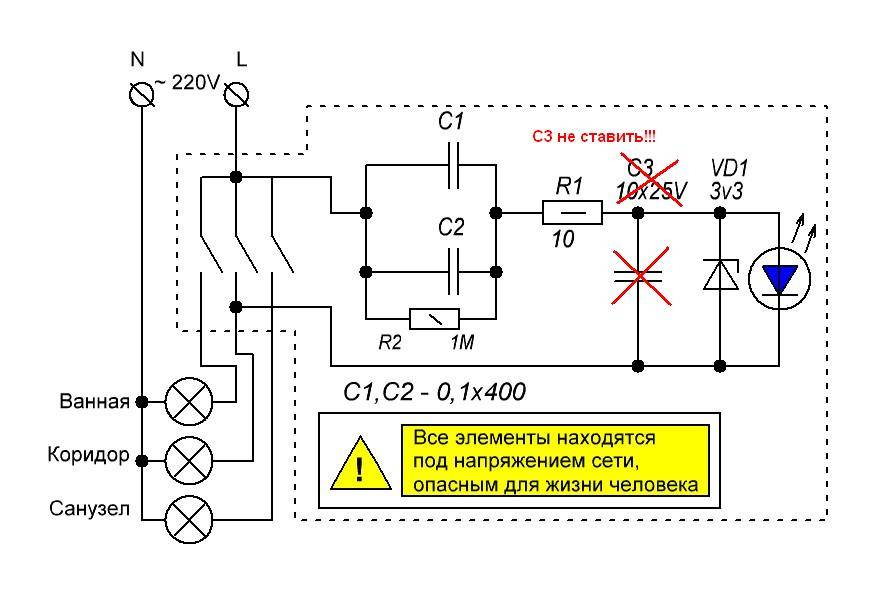

Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.
Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.
Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.
Подсветка с применением неоновой лампы
По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.
Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой
Конструкция дистанционного выключателя

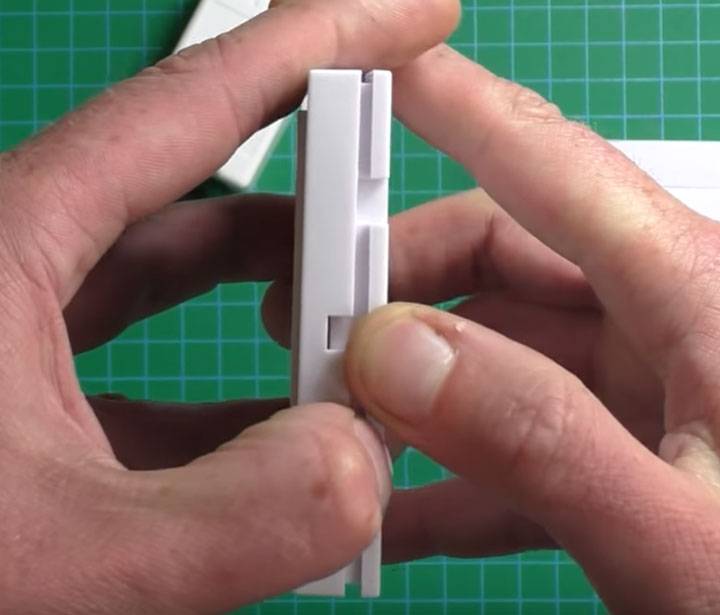

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.
Внутри него находится:
электронная плата
центральная кнопка включения/выключения
светодиод для визуализации привязки выключателя и радиомодуля
батарейка тип 27А на 12 вольт
Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.
Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.
И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.
Правда при этом придется добавлять еще модули, согласно количеству кнопок.
На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.
По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.
Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!
Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:
При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.
L out – фаза выход
N out – ноль выход
К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.
Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:
Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт «В». При его использовании выключатель будет работать в инверсном режиме.
Почему могут мерцать светодиодные лампы в выключенном состоянии
Вначале скажем пару слов о конструкции светодиодной лампы. Хоть она и подключается к источнику переменного тока, работает она на постоянном. Напряжении в сети 220 В, а для работы светодиодов необходимо меньшее напряжение. Для того, чтобы превратить переменное напряжение в постоянное и снизить его величину в состав светодиодной лампы входит специальное устройство, называемое драйвером. На входе драйвера установлен выпрямитель из четырех диодов. Для сглаживания пульсаций выпрямленного тока в нем, как и в выпрямителе, используются электролитические конденсаторы. После емкостного фильтра напряжение подается на электронную схему, преобразующую и стабилизирующую выходное напряжение. Теперь, зная конструкцию драйвера, можно объяснить, почему светодиодная лампа мерцает после выключения.
Одной из причин мерцания или периодического вспыхивания светодиодной лампы после выключения являются выключатели с подсветкой. При включенном выключателе ток идет к лампе напрямую через его контактную систему, а при выключенном – через маломощную неоновую лампочку. Работая после отключения последовательно с нагрузкой, она потребляет небольшой ток. Ток протекает не только через лампочку подсветки, но и через нагрузку.
Ток питающий подсветку выключателя проходит через нагрузку
Проходя через выпрямительные диоды драйвера, он заряжает электролитический конденсатор фильтра. Напряжение на нем возрастает и при достижении величины, достаточной для срабатывания схемы стабилизации, поступает на светодиоды. Они вспыхивают и разряжают конденсатор. Далее процесс повторяется с частотой, зависящей от параметров драйвера: емкости конденсатора, способа стабилизации, мощности светодиодов.
Выключатель с подсветкой может быть одной из причин мерцания светодиодной лампы в выключенном состоянии
Точно по той же причине мигают в выключенном состоянии энергосберегающие лампы. В них также установлена схема, включающая в себя выпрямитель, фильтр и схему запуска и поддержания работы лампы. Люминесцентные лампы, имеющие полупроводниковую пускорегулирующую аппаратуру, тоже не терпят выключателей с подсветкой и периодически вспыхивают после отключения. Очевиден и ответ на вопрос, как убрать мерцание светодиодных и других ламп в этом случае. Нужно поменять выключатель на обычный, без подсветки. Либо удалить из него неоновую лампочку. Сделать это несложно, так как лампочка подключается при помощи разъемного винтового соединения и ее отсутствие не повлияет на работоспособность устройства.
Но иногда подсветка бывает нужной, а на некоторых моделях она устроена сложнее, и от нее так просто не избавиться. А замена выключателя не желательна, так как нарушается дизайн помещения. Как в этом случае избавляться от мерцания светодиодных ламп? Нужно исключить прохождение тока через схему лампы, направить его по другому пути. Самый простой выход из положения работает при размещении ламп в люстре или включении группы ламп одним выключателем. Одну из них нужно заменить на небольшой мощности галогеновую или накаливания. Сопротивление их намного меньше, чем всех подключенных к выключателю осветительных приборов, поэтому ток через нее в выключенном положении пойдет больший. Оставшегося миниатюрного тока гарантированно не хватит для зарядки конденсаторов. Если лампа подключена в единственном экземпляре или применение другого типа осветительных приборов нежелательно или невозможно, для шунтирования можно использовать постоянный резистор. Подойдет резистор с сопротивлением около 51 кОм и мощностью не менее 2 Вт. Его нужно подключить к параллельно любой из ламп, объединенных в группу.
Резистор подключенный параллельно шунтирует ток проходящий через нагрузку
Удобно сделать это в соединительной коробке или непосредственно на патроне лампы (если лампа одна в группе).
Выводы резистора нужно изолировать, да и на него самого неплохо надеть термоусаживаемую или изоляционную трубку. Если длины его выводов недостаточно, их можно нарастить, припаяв гибкие провода сечением 1,5 мм 2 . Но почему лампы после отключения все равно мерцают, если в выключателе нет подсветки. Это происходит, если рядом с осветительной электропроводкой идут кабели другого назначения, например, розеточной сети. После отключения выключателя провод, идущий от него к светильнику, оказывается под влиянием этих кабелей и они наводят в нем напряжение, достаточное для мерцания светодиодных ламп. Тем более, что ноль на них приходит всегда. Бороться с наводками можно теми же способами: установкой лампы накаливания или резисторов.
Популярные статьи Поздравления с началом Масленицы
Пошаговая инструкция по установке в выключатель подсветки
При выполнении работ с выключателем необходимо отключить подачу электроэнергии!
Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.
Установка в выключатель неоновой лампочки с гибкими выводами
Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.
Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.
Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.
Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.
Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.
Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.
На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.
Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.
Установка в выключатель неоновой лампочки с цоколем
Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.
Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.
К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.
Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.
Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.
Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.
После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.
После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.
Правила подключения
Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.
Установка одинарного выключателя
Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.
Для этого:
С помощью плоской отвертки снять клавишу
Осторожно убрать декоративную накладку. Открутить винты, соединяющие устройство с подрозетником
Вытащить его. Ослабить крепления, отсоединить провода.
По окончании манипуляций на руках остается внутренность демонтированного выключателя
Ее выбрасывают или используют в качестве запасных деталей
По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.
Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:
- Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
- Вкрутить болты.
- Установить декоративную рамку.
- Вставить клавишу.
- Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.
Монтаж и подключение выключателей с несколькими клавишами
Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.
Работа проводится так:
Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить
Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети. Обесточить сеть
Провода зачистить от изоляции. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки. С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов
Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом. Провод, идущий к люстре, соединить с контактом и закрепить. Последний провод закрепить под контакт, на котором нет пластин. Проверить правильность подключения. Вставить внутреннюю часть выключателя в монтажную коробку. Закрепить винты. Установить на прежнее место клавиши.
Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом. Провод, идущий к люстре, соединить с контактом и закрепить. Последний провод закрепить под контакт, на котором нет пластин. Проверить правильность подключения. Вставить внутреннюю часть выключателя в монтажную коробку. Закрепить винты. Установить на прежнее место клавиши.
По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.
При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

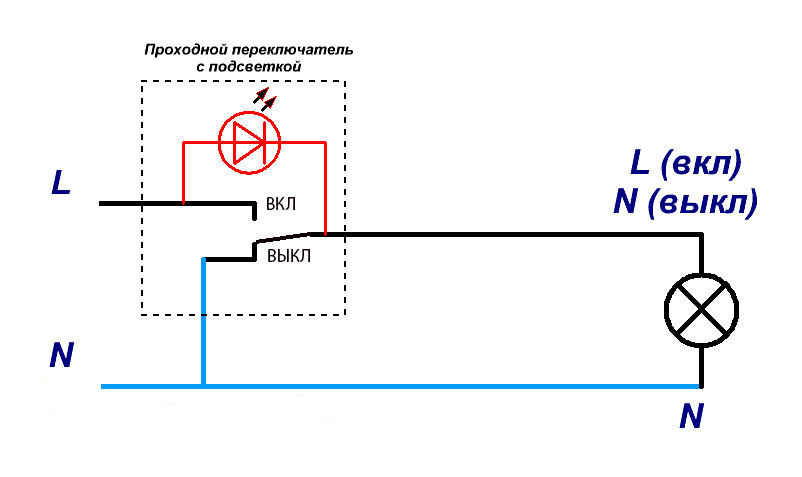

Подключение проходного выключателя с подсветкой
Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.
Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.
Выключатель с подсветкой | Электрика в доме
Как подключить выключатель с подсветкой?
Различия во внешнем виде обычного выключателя без подсветки и выключателя с подсветкой нет никакого, кроме окошка для подсветки. Подсветка работает только при отключенном освещении, и потребляет электроэнергии не много. Схема выключателя с подсветкой собирается на сопротивлении с неоновой лампой и резисторе со светодиодом.
При отключенном выключателе напряжение на индикацию поступает через нить накала лампы, которая имеет низкое сопротивление. Индикатор загорается, потому что к нему приложено почти 220 В. Если выключатель включить, контактами индикаторная лампа закорачивается, ток идет сразу на лампу накаливания, подсветка не горит.
Подключение выключателя с подсветкой
Может возникнуть вопрос. Почему горит подсветка, а лампа не горит? Ток через подсветку, будь то неоновая лампа или светодиод, ограничен большим сопротивлением, поэтому его недостаточно, чтобы зажечь лампу накаливания. Для лампы накаливания нужен большой ток.
Подключение подсветки на контакты выключателя
Схему подключения выключателя с подсветкой можно собрать на неоновой лампочке или светодиоде с резистором. Выключатели с подсветкой собранные на светодиоде не всегда могут хорошо работать с люминесцентными и светодиодными лампами, свечение индикатора может быть настолько мало, что его можно не заметить.
Это объясняется тем, что сопротивление источника питания энергосберегающих и светодиодных ламп больше чем нити ламп накаливания. Ток ограничен этим сопротивлением, и напряжения на индикаторе недостаточно для подсветки выключателя.

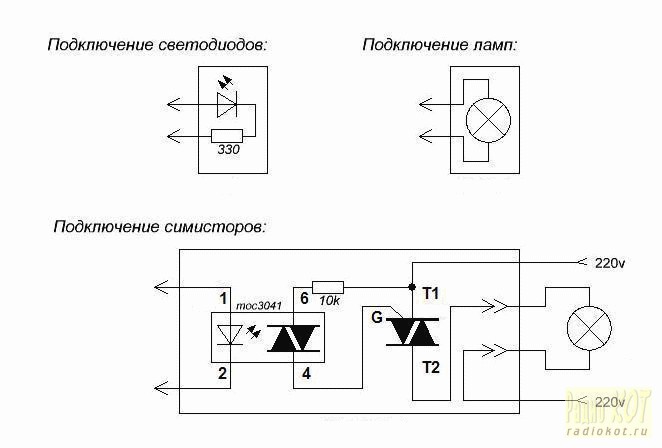

Схемы выключателей с подсветкой собранных на светодиодах

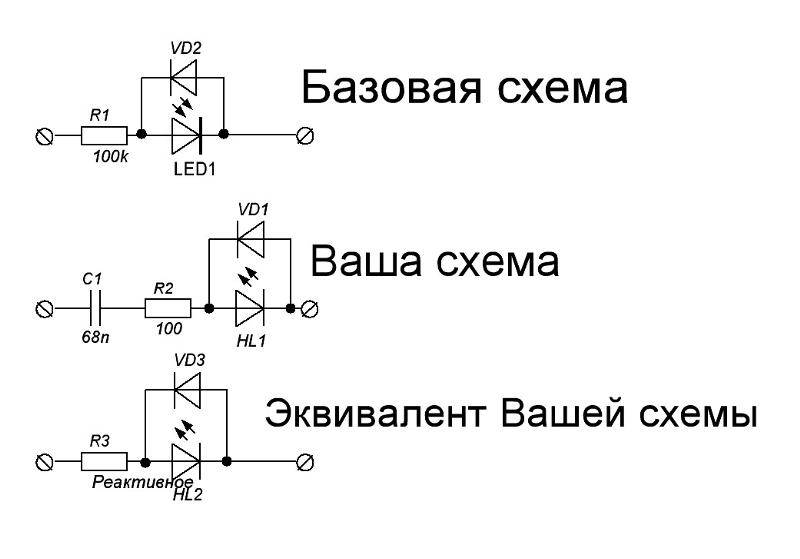

Ниже приводится не сложная схема выключателя с подсветкой, собранная на одном светодиоде и может быть легко повторена.
Первая схема подключения светодиодной подсветки к выключателю
Назначение диода VD1 по схеме — защита от пробоя светодиода обратным напряжением. Обратное напряжение светодиода 20 В, а обратное напряжение в сети для него равно значению отрицательной части синусоиды, которое значительно выше Uобр светодиода. Эта схема выключателя со светодиодной подсветкой потребляет электроэнергии до 1 кВт за месяц, что достаточно много.
Если хотите собирать эту или другую схему подсветки, соединения нужно делать скруткой и пропаивать. Оголенные провода, резисторы, нужно хорошо изолировать изолентой или термоусадочной трубкой. Еще одна схема подсветки на резисторе и конденсаторе.
Вторая схема подключения светодиодной подсветки к выключателю
Конденсатор здесь играет роль делителя напряжения. Резистор на этой схеме ставится 100 — 500 ом, он предназначен для ограничения тока заряда емкости. Потребление электроэнергии в этой схеме подсветки меньше 50 Вт в месяц. К недостаткам схем на светодиодах можно отнести их размеры, Однако в корпусе выключателя места вполне достаточно.
Схема неоновой подсветки на резисторе
Подсветка на неоновой лампе малых габаритов и потребляет электроэнергии немного. Для того чтобы зажечь неоновую лампочку требуется очень небольшой ток, поэтому она пригодна для энергосберегающих ламп и для подсветки выключателей светодиодных ламп.
Схема неоновой подсветки пригодна для энергосберегающих и светодиодных ламп
Резистор выбирается мощностью свыше 0,25 Вт. Неоновую лампочку не трудно найти у себя дома. Они ставятся в качестве индикаторов напряжения в удлинителях, электрических чайниках, утюгах и других бытовых электроприборах. Такие индикаторы уже полностью готовы к установке в выключатели.
