Проводка в гараже: тонкости проектирования и монтажа

Что нужно сделать перед тем, как собрать электрощит

Есть основные правила монтажа. Их обязательно нужно выполнить. Ведь от них зависит правильность установки. Мы собрали самые важные советы электриков.

Правила сборки:

Определите место для установки электрощитка. Оно должно находиться поблизости от ввода электроэнергии в гараж

При этом, очень важно, чтобы вы имели к нему свободный доступ. Подготовка выбранного места тоже имеет важное значение

Под ним не должно быть ни какого мусора и предметов

Также нельзя, чтобы рядом с ним располагались подвесные полки. Использование электрощитка нужно сделать максимально безопасным. Для этого в месте его крепления ставится металлическая пластина. На выбранном месте необходимо сделать разметку. Щиток крепится с помощью дюбелей.

Как мы уже говорили, вы можете собрать электрощиток и своими руками. Конечно, покупной вариант будет более надежным и функциональным, поэтому мы советуем вам использовать именно его.

Монтаж готового электрощитка можно осуществить, используя схему крепления, которая предоставляется в комплекте.

Итак, вы можете собрать электрощиток и своими руками. И у нас есть несколько советов на этот счет.

Советы по самостоятельной сборке электрощитка:

1. В электрощиток вводится заранее подготовленный кабель с тремя жилами. Он ведется от линии на столбе, к кабелю внутри щитка. Причем этот кабель пускается по специальным каналам. Для этих целей вы можете взять трубы из металлопластика. Лучше заводить провод вовнутрь через заднюю стенку электрошита.
2. Теперь необходимо обустроить внутреннее пространство электрощита. Для этого в него нужно установить электросчетчик, защитный блок УЗО, и устройство автоматического отлучения КЗ.
3. Затем можно установить и пакетники для розеток. Также необходимо монтировать осветительную систему, вентиляцию помещения, а также трансформатор питания.
4. Далее все приборы подключаются в сеть, которая идет к электрощитку.

Такая работа достаточно трудоемка. Поэтому если у вас нет опыта в подобных манипуляциях, то лучше ее доверить профессиональному электрику. Ведь от этого зависит ваша безопасность пребывания в гараже.

https://youtube.com/watch?v=-uBzXFDq_Nk

Электропроводка в гараже. Какой кабель, провод использовать

Электроповодка в гараже не сильно отличается от квартирной или домовой, если рассматриваемый гараж является помещением внутри частного домовладения или отдельным капитальным строением. Однако менее бюджетнозатратные гаражи, образующие соответствующие кооперативы или же гаражи, находящиеся внутри дворов спальных районов, могут иметь как скрытую проводку квартирного образца, так и открытый вариант. Проводка в гараже своими руками – довольно распространённое явление, так как требуются лишь базовые навыки электромонтажа.

Схема проводки в гараже подразумевает наличие следующих элементов:

• Вводной автоматический выключатель: защищает от короткого замыкания (КЗ) и перегрузки всю сеть гаража. При отсутствии счётчика это однополюсный или трёхполюсный автомат (в зависимости от фазности сети) либо двуполюсный или четырёхполюсный при наличии учёта. Времятоковая характеристика (ВТХ) – «B» или «C»
• Прибор учёта: электросчётчик прямого включения. Не все гаражи имеют отдельный учёт
• Автоматические выключатели дифференциального тока или комбинация УЗО+автомат: применяются для защиты розеточных групп от перегрузки, КЗ и утечки тока. Ток утечки 10-30 мА, тип срабатывания по дифференциальному току – АС или А, ВТХ — «B» или «C»
• Автоматические выключатели: применяются для защиты освещения, сигнализации, понижающего трансформатора (при наличии). ВТХ – «B» или «C», для высокой стороны трансформатора – «D»
• Выключатели: ставятся в цепь освещения
• Розетки. При наличии сверхнизкого напряжения (СНН, напряжение не превышающее ~50В и ⎓120В) розетки для него должны отличаться конструкционно в целях недопущения подключения вилки прибора другого напряжения , а также не должны иметь защитного контакта – ПУЭ 7, п. 1.7.73.
• Световое оборудование. Предпочтительнее применять светодиодные светильники и лампы. Нормативно такие требования закреплены в 261-ФЗ гл. 3, ст. 10, п. 8; ПП РФ №1356 от 10.11.17; СП 52.13330.2016 7.1, 7.3, однако для частного лица носят лишь рекомендательный характер
• Кабель: как правило, это ВВГ или АВВГ. При наличии цепей СНН и их совместной прокладке с линиями НН предпочтителен экранированный кабель, например ВВГЭ или ВБШв, а сам экран следует заземлить. Допускается ограничиться дополнительной неметаллической оболочкой – ПУЭ 7, п. 1.7.73.
• Понижающий разделительный трансформатор. В помещениях с высокой влажностью и при наличии в гараже ямы рекомендуется организовать СНН посредством трансформатора, соответствующего ГОСТ 30030-93

Основными потребителями в гараже являются:

• Освещение
• Воздушный компрессор
• Мойка высокого давления
• Автоматические ворота
• Сигнализация
• Сварочный аппарат (реже)
• Точильный станок (реже)
• Сверлильный станок (реже)

При монтаже электропроводки в гараже в случае скрытой проводки рекомендуется кабель прокладывать в гофре. При этом нормативно допускается прокладка и без неё – СП 256.1325800.2016 п. 15.5. В случае открытой проводки кабель, идущий ниже 2 м от пола, необходимо защитить механически – ПУЭ 7 п. 2.3.15. Причём гофрорукав для такой цели не подойдёт. Кабель предпочтительнее выбирать с индексом «нг» – ГОСТ 31565-2012 п.6 табл. 2. Если в гараже повышенная влажность, оборудование рекомендуется выбирать в исполнении не ниже IPX4, а розетки защищать аппаратами, реагирующими на ток утечки не более 30 мА – ПУЭ 7 п. 1.7.151. При групповой прокладке кабелей в кабель-каналах, коробах, лотках заполняемость последних не должна превышать 40% для изделий с открывающейся крышкой и 35% для глухих – ПУЭ 7 п. 2.1.61. Кроме того при расчётах сечения проводника следует вводить поправочный коэффициент на групповую прокладку.

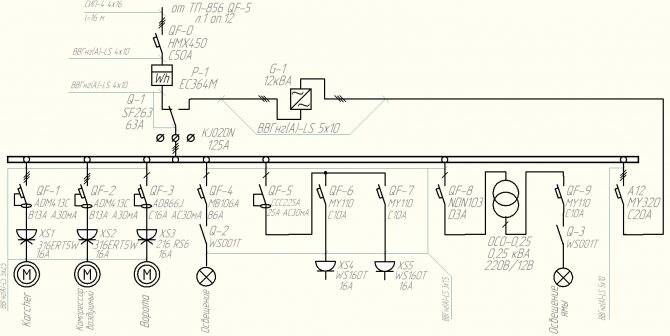

На изображении ниже представлена однолинейная схема электропроводки в гараже с резервным источником питания:

Провести электропроводку в гараже — монтаж

Итак, на данный момент подготовка закончена. Разметка под светильники, розетки сделана (это мы делали, когда прикидывали что, где установить, и считали, сколько требуется кабель-канала) можно приступать к монтажу.

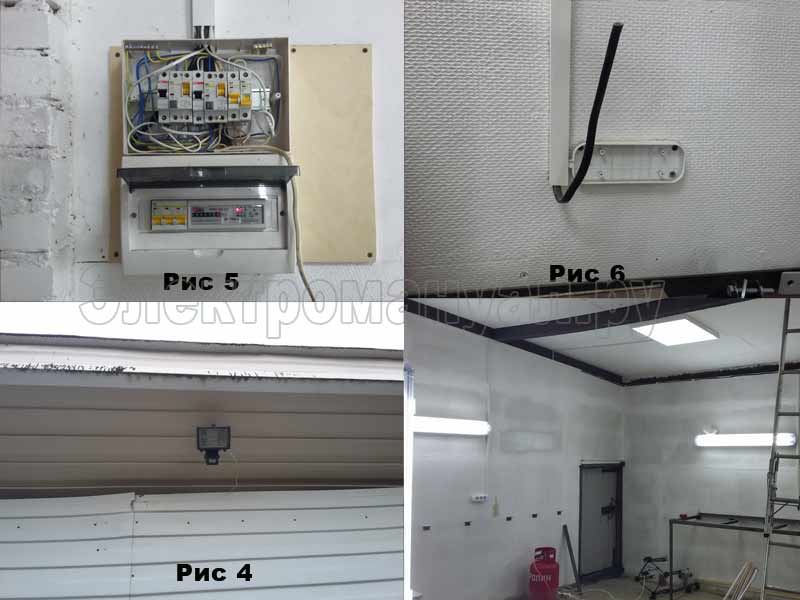

Рис. 4, 5, 6. Электропроводка в гараже — монтаж.

День первый. Устанавливаем розетки, светильники на предварительно размеченные места (не буду расписывать, как это делать, с этим справится практически любой человек). Далее нарезаем кабель-канал и крепим по стенкам до электро-установочных изделий.

Небольшой совет

При нарезке и креплении кабель-каналов помечайте крышку и основание, например 1-1, 2-2 и так далее, что-бы потом не искать, какая крышка от какого кабель канала.

Внимание!!! Не подключаем вводной кабель к щитку до окончания и проверки электромонтажных работ. Все работы проводим на обесточенном электро-оборудовании!

День второй. Собираем и устанавливаем электрощит (автоматы в щиток крепятся на DIN-рейку, так что с этим сложностей не возникнет рис. 5). Дальше начинаем протягивать кабель от розеток и светильников до щитка. Оставляем запас кабеля возле розеток примерно 10-15 см, у электро-щитка и светильников — 20-30 см. (в общем можно прикинуть по месту рис 6). Не забываем маркировать кабель возле щитка, например вентиляция, светильники, 1 группа розеток и т. д. А то потом придется прозванивать, какой кабель куда проложен. В нашем случае одно помещение и мало групп, даже если забыли про маркировку, можно исправить за 10 мин. Но если речь идет о нескольких помещениях и счет групп идет на десятки, то можно убить несколько дней.

Небольшой совет. При укладке кабеля, что-бы он не вываливался с кабель-канала, купите стальную пружинную проволоку ∅ 0.5-1 мм. и нарежьте ее  на 1-2 мм длиннее основания. Проволокой можно временно крепить кабель, вставив ее в распор между внутренними стенками кабель канала.

День третий. Едим в гараж. Подключаем розетки, светильники, зачистив и подогнав кабель по месту. Кто не знает, как это делать, можно прочитать в статье «Как подключить розетку». Далее у нас есть принципиальная схема разводки электропроводки в гараже, подключаем все провода согласно нашей схеме. Не спешим подключать вводной кабель. Берем отвертку и еще раз проверяем, что каждый провод у нас хорошо прикручен (можно подергать за кабель, что бы убедиться, что он не вываливается). Дальше проверяем то, что мы сделали, на короткое замыкание. Для этого можно воспользоваться мультиметром. Теперь, когда мы убедились, что все сделано правильно, подключаем вводной кабель к автомату и звоним местному электрику, пускай включает рубильник. После звонка берем индикаторную отвертку или мультиметр и проверяем, появились у нас три фазы, если да, то включаем вводной автомат, при этом остальные автоматы отключены. На счетчике загорятся три светодиода, поочередно включаем все группы. Да будет свет!!! (рис. 7)

Рис. 7. После монтажа электропроводки в гараже

Монтаж гаражной электропроводки ↑

Электрификацию гаража можно условно разделить на два этапа:

• монтаж наружной проводки (от линий электропередач до входа в помещение);
• внутренний монтаж электропроводки в гараже.

Если внутренняя проводка в гараже своими руками чаще всего монтируется, то наружные работы должны обязательно выполняться квалифицированным электриком, имеющим доступ к работе с высоковольтными линиями.

Рассмотрим подробнее, как сделать проводку в гараже и снаружи, и внутри.

Есть два способа передачи электроэнергии от электрического столба до строения: воздушный и подземный. При выборе обычно руководствуются такими факторами, как взаиморасположение гаража с прочими объектами. Если гараж находится на расстоянии большем 25 м от линии электропередач, то для прокладки кабеля по воздуху будет необходима установка дополнительных столбов. При этом высота размещения провода должна быть:

• около постройки – более 2,75 м;
• над пешеходными дорожками – более 3,75 м;
• над дорогой – более 6 м.

Ввод воздушной линии выполняется через стену на высоте не менее 2,75 м. Для этого снаружи гаража на специальных крюках крепятся изоляторы таким образом, чтобы расстояние между кабелями было более 0,2 м.

Перед вводом в гараж провода необходимо заизолировать пластиковыми или резиновыми трубками, а после — все щели тщательно зацементировать или заделать алебастром.

Правильный ввод электричества в невысокий гараж выполняется с помощью трубостойки

У некоторых обладателей невысоких гаражей возникает резонный вопрос, как сделать электропроводку в гараже, если его высота не превышает 2,75 м? Как получить разрешение Энергонадзора на такой проект? Неужели в этом случае придется обходиться без электричества? Ну, конечно же, нет. Просто в этом случае нужно будет установить так называемую трубостойку – стальную трубку, у которой верхний конец загнут на 180° и оснащен приемными изоляторами. Такое приспособление дает возможность ввести электрические провода даже через крышу. Крепится трубостойка к стропилам крыши.

Несколько слов нужно сказать и о подземном способе электрификации гаража. В этом случае кабель располагается в земле и защищается стальным коробом. В гараж провода вводятся через подготовленное отверстие в фундаменте. Кабель, проходящий через точку ввода, обязательно защищается трубой, к тому же для каждого провода подготавливается отдельное отверстие.

Правильный ввод кабеля в гараж через фундамент

В конце работы электрик, осуществляющий наружный монтаж проводки, должен подвести кабели к вводному ящику с электрическим счетчиком и предохранителями. А дальше, если принято решение о самостоятельном проведении освещения внутри гаража, в дело вступает хозяин.

Внутренняя проводка может быть открытой, а может быть и скрытой. Как уже говорилось выше, в металлических и деревянных конструкциях очень проблематично осуществить скрытый монтаж, поэтому для таких гаражей актуален открытый способ. В этом случае кабели крепятся в плинтусах или специальных металлических или пластмассовых коробах. Более эффективны для открытой проводки плоские провода (например, АППВ, ППВ, АППР), а также небронированные защищенные кабели.

На стенах провода крепятся жестяными скобками, гвоздями или дюбелями на расстоянии не более 0,4 м. Разводку обязательно проводят горизонтально, в 20 см от потолка, а коробки приклеиваются или прикручиваются шурупами.

При проведении скрытой проводки необходимо следить за тем, чтобы она была проложена так, что после оштукатуривания не было выпирающих участков

В кирпичных и каменных строениях более популярна скрытая проводка. Лучше всего все работы выполнять до оштукатуривания стен, в этом случае нужно следить лишь за правильной установкой оборудования, то есть, чтобы после оштукатуривания не выглядывали, например, края распределительных коробок. Если все же электрификация выполняется после нанесения штукатурки, то нужно будет вырубить в стенах неглубокие канавки (5-6 мм – более, чем достаточно), которые после укладки в них проводов и их закрепления гвоздями, тщательно заделываются.

Правила создания схемы

Способ подключения гаража к электроснабжению будет зависеть от его месторасположения. В кооперативных гаражах к каждому боксу подведено электропитание. В такой ситуации владелец гаража самостоятельно разрабатывает схему электропроводки с учетом предельно допустимой мощности. Например, мощности 10А хватит только на то, чтобы пользоваться электрическим освещением и включать маломощные электроприборы. Мощность 16А позволит пользоваться приборами помощнее: например, бытовой электросваркой. А мощность 25А не предполагает каких-либо ограничений, и владелец гаража сможет использовать любой требуемый аппарат, работающий от сети.

Гаражи, располагающиеся на территории частного дома, обычно подключаются к электросети через общие автоматы. Зная, какое количество электроприборов потребляет электроэнергию в доме, можно будет рассчитать мощность электрооборудования, которое планируется подключать в гаражном помещении. Если планируется организовать свою домашнюю автомастерскую, то лучше подключить отдельную линию на 220В или 380В.

Схема проводки в гараже составляется с учетом того, какими электроприборами предстоит пользоваться в процессе эксплуатации помещения. Необходимо учитывать, какое количество лампочек будет гореть, и где они будут располагаться. Если гараж будет использоваться только для стоянки авто, то розеток и светильников лучше сделать по минимуму.

Нужно будет позаботиться о том, чтобы включить в схему устройство защитного отключения, которое предотвратит поражение током владельца помещения. Здесь необходимо учитывать ток нагрузки линии электропроводки, чтобы прибор смог сработать, когда это потребуется. Также нужно позаботиться о приобретении автоматических выключателей. Чтобы каждая линия была подключена автономно, нужно учитывать общую мощность подключаемых приборов и верно рассчитать сечение провода.

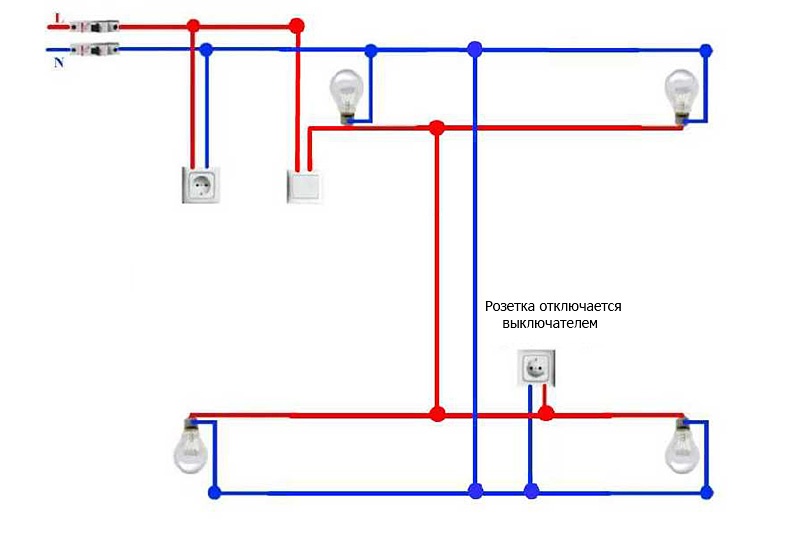

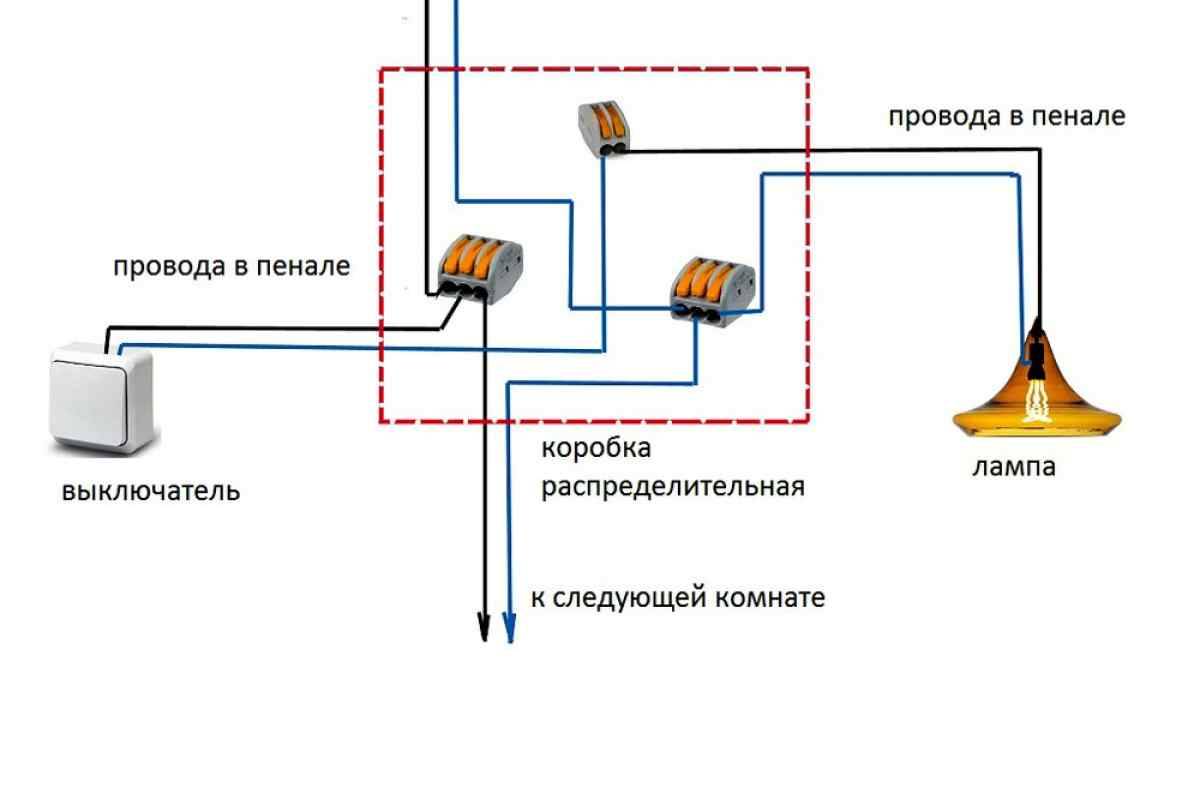

Простая схема включает в себя спаренные автоматические выключатели, одну или две розетки и несколько лампочек, которые управляются одноклавишным выключателем, то есть освещение будет регулироваться только им, и свет будет гореть везде сразу. Одна розетка также будет включена в цепь с лампочками, а другая — подключена к автомату. Таким образом, уходя из гаража, владелец будет уверен, что выключил свет и питание в розетках.

Схема электропроводки гаража со смотровой ямой будет несколько сложнее. В неё будут входить две группы освещения, две группы розеток, один электрический щит с вводным автоматом, УЗО и несколькими автоматическими выключателями.

Владелец гаража должен определиться с точкой ввода внешнего силового кабеля и местом установки щитка. При составлении схемы нужно учитывать, где будут располагаться светильники, розетки. Линии проводки должны прокладываться только в вертикальном или горизонтальном направлениях: переход из одного направления в другое осуществляется только под прямым углом.

Также необходимо обратить внимание на следующее:

• Расстояние горизонтальных участков проводки от пола или потолка до углов гаража, проемов окон или дверей должно составлять не менее 15 см. То же самое касается и отопительных приборов.
• Чтобы правильно рассчитать количество розеток, нужно помнить, что одна розетка рассчитывается на 6 квадратных метров. Розетки должны располагаться над полом на высоте 50-60 см.
• Выключатели должны монтироваться на некотором расстоянии от дверных и оконных проемов и располагаться на высоте 1,5м от пола.
• В смотровой яме розетки и выключатели для лампочек не устанавливаются.

Инструменты для работы

Электропроводка в гараже должна монтироваться правильными безопасными инструментами. с хорошо заизолированными рукоятками. Можно дополнить имеющиеся модификации надежной защитой из нескольких слоев изоленты. Мастеру, решившему сделать электропроводку в гараже самостоятельно, понадобятся:

• Плоскогубцы с плоской рабочей поверхностью и мелкой насечкой. Ими удобно осуществлять сгибание и перекусывание. Пригодятся особенные модели с изогнутыми губками, если монтаж производится в труднодоступных местах. Могут использоваться пассатижи с круглой либо острой металлической формой.
• Круглогубцы используют, чтобы фигурно подогнуть проволоку для подключения контактов.
• Отвертки в ассортименте: фигурная, прямая отвертка. Особый инструмент — индикаторная отвертка для определения параметров электросети и наличия напряжения.
• Минитрактор, стриппер для удаления изоляции. Их продают в строительных супермаркетов, а вид зависит от площади сечения кабеля.
• Монтажный нож с комплектом лезвий. При проведении монтажных работ является незаменимым инструментом.
• Бокорезы с острым лезвием. Помогут перекусывать мощные жилы или снимать изоляцию без стриппера.
• Молоток. Этот универсальный инструмент поможет вбить дюбель в перекрытие, забить скобу.
• Зубило в комплексе с молотком нужно, чтобы сделать штробу.
• Обжимные клещи, если провода при монтаже электропроводки в гараже соединяются с применением гильз.
• Наборы для опрессовки кабеля — дорогое удовольствие, поэтому домашние умельцы заменяют эти предметы имеющимися инструментами.
• Электродрель и перфоратор, помогут быстро закрепить части проводки.

Помимо основных инструментов, самостоятельный монтаж проводки потребует наличия: изоленты, разных термоусадок, крепежей (шурупы, саморезы), коробок, коробов, гофрированных труб в зависимости от способа монтажа. В коробках используется зажимное соединение винтами, но традиционный способ спайки медных проводов тоже возможен.

Если дом совмещен с гаражом, то работы стоит производить с особой аккуратностью, учитывая имеющуюся разводку. Работа с электричеством — трудоемкий процесс, который доступен заинтересованным умельцам.

Как выполнить освещение ямы

Каждый автовладелец желает иметь смотровую яму в гаражном помещении. Подвал является неотъемлемой принадлежностью данной постройки. Без устройств для освещения обойтись не получится.

Монтаж осветительных конструкций в подвале или яме

Переносные устройства подключить нет возможности, так как помещения отличаются высокой влажностью. Поэтому максимально возможное напряжение составляет 42 В. Для установки электропроводки будет необходимо устройство для понижения.

Осветительные приспособления должны быть рассчитаны на небольшое напряжение.

Светильники должны иметь низкий вольтаж

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

• Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
• По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.

• Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

• Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.

• После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

• От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
• Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.

• Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

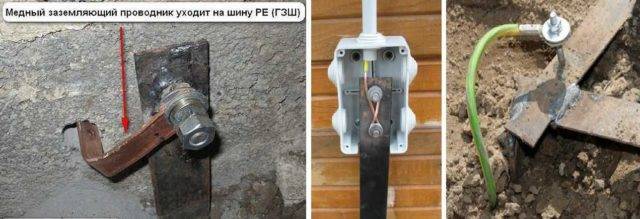

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Выбираем кабельную продукцию и устройства защиты

Перед тем как приступить к проведению электропроводки в гараже потребуется подобрать подходящее для этого кабельное изделие. Для ввода в него удобнее всего использовать популярный у пользователей самонесущий провод СИП.

Кабель для электропроводки

Для электропроводки в самом гаражном помещении выбирается один из следующих типов кабельных изделий:

• NYM
• ВВГ
• ПУНП

При выборе подходящего кабеля для электропроводки в гараже своими руками обустраиваемой его хозяином, важно учесть количество жил и их сечение. Предпочтение в этом случае отдается проводам ВВГ, количество жил у которых может быть от одной до пяти. Четырехжильный кабель ВВГ

Четырехжильный кабель ВВГ

Трехжильный кабель ПУНП

Трехжильный кабель NYM

К достоинствам изделий этого класса относят возможность эксплуатации в широком температурном диапазоне (от -50 °C до +50 °C). Кроме того, провода этой марки отличаются прочностью, устойчивостью к влаге и наличием множества конструктивных исполнений.

При выборе сечения изделий означенного типа исходят из следующих требований ПУЭ:

1. для осветительной части используются провода с сечением жилы 1,5 мм2;
2. при монтаже силовой подводки к розеткам оно увеличивается до 2,5 мм2;
3. при прокладке отдельной линии, предназначенной для подключения «мощного» оборудования сечение жилы возрастает до 4 мм2.

Выбор сечения кабеля по мощности и току для напряжение питания 220 и 380 Вольт

Для выбора сечения кабеля по мощности вы можете воспользоваться онлайн-калькулятором на нашем сайте.

При выборе разновидности ВВГ учитывается ряд технических требований, содержащихся в нормативной документации. Согласно положениям ПУЭ подбираемый тип должен соответствовать ряду требованиям, основными из которых являются недопустимость возгорания проводки и выхода из строя подключенной к электросети аппаратуры.

Устройства автоматической защиты

Чтобы защитить линии питания от КЗ и перегрузок по току в них устанавливаются автоматические выключатели. Для исключения поражения пользователя высоким напряжением предусматривается специальное защитное устройство – УЗО.

Однополюсный автоматический выключатель АВ47-29 производитель IEK

Двухполюсный автоматический выключатель АВ47-150 63А производитель IEK

Трехполюсный автоматический выключатель АВ47-29 25А производитель IEK

Устройство защитного отключения УЗО ВД1-63, 16А,10мА

Еще на стадии разработки схемы электропроводки потребуется проделать следующие операции:

• Подготовить монтажную схему, привязанную к планировке гаражного помещения.
• Произвести разбивку потребителей по группам, для каждой из которых потребуется отдельная ветка питания.
• Рассчитать предельные нагрузки и токи в этих ответвлениях (включая линии освещения и силовые цепи).
• Определить потребность и тип устанавливаемых в них защитных автоматов и УЗО.

На завершающей стадии подготовительных мероприятий потребуется закупить все необходимые материалы и комплектующие изделия. Уставки АВ выбираются в соответствие с расчетными значениями максимальных токов в каждой из питающих линий. Номинальные токи автоматов защиты (АВ) и устройств защитного отключения (УЗО) указаны для каждой группы потребителей на схеме ниже.

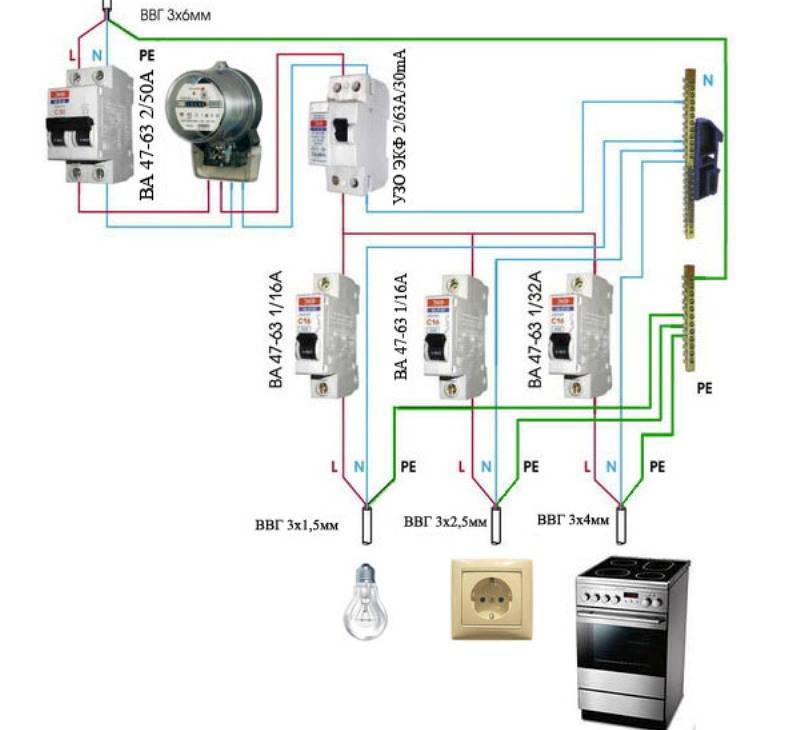

Схема подключения автоматов защиты и устройств защитного отключения

Использование понижающего трансформатора

В любом гаражном строении для работы в смотровой яме может потребоваться переносной светильник (так называемая «переноска») С другой стороны согласно требованиям ПУЭ в помещениях повышенной опасности использование осветителей на 220 Вольт категорически запрещено. Поскольку гаражные строения (как металлические, так и капитальные конструкции) относятся к категории особо опасных – в них разрешено использовать напряжения, не превышающие 50 Вольт.

Для их получения поступают одним из следующих способов:

• Приобретают трансформатор на соответствующее напряжение, что приводит к дополнительным расходам.
• Подключают переноску к клеммам аккумулятора автомобиля.

Первый вариант, несмотря на дополнительные издержки, более предпочтителен, поскольку гарантирует наличие нужного напряжения, не зависящего от степени зарядки батарей. Трансформатор для светильников, используемых для освещения смотровой ямы и переноски, монтируется либо в щитке, либо в отдельном ящике, расположенном неподалеку от него.

Из предлагаемых промышленностью изделий лучше всего выбрать понижающий трансформатор, устанавливаемый на дин рейку в электрическом щитке, либо металлический ящик с понижающим трансформатором, оснащенный двумя автоматическими выключателями и отдельной розеткой.

Монтаж проводки

Пошаговая инструкция по монтажу проводки в гараже включает в себя несколько пунктов, каждый из которых посвящен отдельному виду операций. Все они проводятся в определенной последовательности и начинаются с подготовительных мероприятий.

Пошаговый план содержит следующие обязательные пункты:

• Разметка трасс прокладки кабельных жгутов.
• Проделывание штробов (если электропроводку решено развести скрытым способом в толще стен).
• Обустройство ниш для установки розеток и выключателей.

Отступы при разметке трассы электропроводки

От розеток и выключателей трасса намечается строго вертикально вверх, где под самым потолком устанавливается распределительная коробка. Это позволит в будущем учитывать предполагаемое место прокладки проводов и при необходимости сверления не повредить их.

Если в помещении проложены отопительные трубы – трассы проводки должны располагаться на удалении от них не менее, чем 25 см. Места под розетки намечаются на расстоянии примерно 0,3 метра от пола, а под выключатели – порядка 1,0 метра. Одновременно с этим выдерживается удаление проводов и мест монтажа электроустановочных изделий от косяков дверей и рам окон (оно не должно быть менее 10-15 см). В отличие от жилых квартир, в гаражах выключатели устанавливаются в районе гаражных ворот или калитки. Глубина штробов выбирается в зависимости от толщины кабеля или проводного жгута (согласно ПУЭ этот показатель не должен превышать 2,5 см).

Различные крепежные изделия для кабеля или провода представлены на фото ниже:

• Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
• Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
• Скоба металлическая для крепления кабеля
• Скоба пластиковая для крепления кабеля
• Изолятор электрический для крепления ретро проводки
• Дюбель стяжка для крепления проводниковой или кабельной продукции
• Дюбель-хомут для крепления плоского и круглого кабеля
• Самодельный крепеж из стальной ленты
• Самодельный крепеж из кусков провода
• Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
• Пластиковый кабель-канал

Ввод силового кабеля и монтаж электрощита

Если капитальный гараж стоит отдельно от дома – силовой кабель подводится к нему по воздуху (на опорных столбах).

Требования к трассе проводки воздушной линии и ввод в здание.

Требования к трассе проводки воздушной линии выглядят так:

• Высота протяжки проводов СИП над проезжей частью – не менее 6 метров.
• Их удаление от земли на участке пешеходной зоны – 3,74 метра.
• Высота расположения точки ввода в гаражное строение – не ниже 2,75 метра.

Воздушный и подземный ввод силового кабеля в гаражный бокс. В кооперативных объединениях часть работ, связанную с подводкой нуля и фазы, берет на себя местная администрация. В этом случае ввод кабеля питания осуществляется от общей линии с наружной стены гаражных боксов.

Подключение щита учета к линии электропередач и ввод электропитания помещение гаража смотрите на видео:

Коммутационные элементы вводного устройства размещаются в электрическом щитке, навешанном на стене строения недалеко от входа. В шкафу размещается следующее коммутационное и защитное оборудование:

1. Рубильник (вводный автомат).
2. Счетчик учета.
3. Линейные автоматические устройства.
4. УЗО и шина заземления.

Здесь же может быть установлен самодельный или покупной понижающий трансформатор. Схема электрощита для гаража со счетчиком электрической энергииСхема электрического щита в гараже без счетчика. На схеме электрического щитка указываются марка и тип кабеля, соединяющего все эти элементы. Возможны два варианта схемных решений для гаражей:

• В первом случае в помещении не предусмотрена смотровая яма.
• Во втором варианте исполнения придется заложить специальный трансформатор, обеспечивающий питанием 12 или 36 Вольт переносную лампу и светильники в смотровой яме.

Внутренняя разводка и освещение смотровой ямы

Внутренний монтаж электропроводки выполняется либо скрытым (в штробах), либо открытым способом – в металлическом рукаве, кабель-канале или гофре.

Освещение смотровой ямы необходимо выполнить светильниками с пониженным напряжением на 12, 24 или 36 вольт, в зависимости от приобретенного вами понижающего трансформатора. В качестве источников света нередко применяются светодиодные ленты, рассчитанные на 12 Вольт. В этом случае питание можно брать от АКБ, поскольку потребление у светодиодных элементов мизерное.

Расчет количества материалов

Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.

Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.

Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.

Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.
