Устройство смотровой ямы в гараже

Габариты смотровой ниши

Для эффективного использования площадей, выделенных под гаражную застройку, желательно ещё на стадии проектирования проработать вопрос зонирования участка, предполагающего его оптимальную разбивку в пределах периметра строения.

Вполне логично, что при проведении этих работ пристальное внимание должно уделяться рабочей зоне с расположенной в её пределах смотровой ямой. Кроме того (при условии, что площадь строения достаточно велика), необходимо заложить в проект и зону стоянки, находящуюся в стороне от смотровой ниши

Это позволит вам уберечь свой автомобиль от накапливания конденсата, способного оказать разрушающее воздействие на его днище.

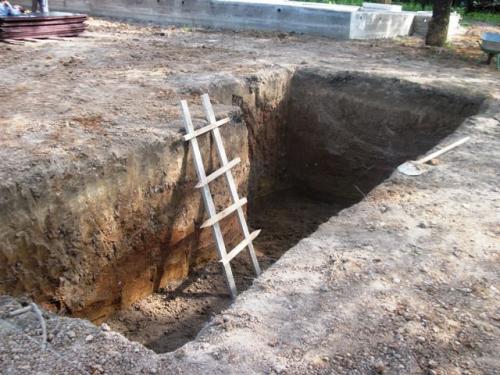

Подготовка котлована

При выборе линейных размеров будущей смотровой ниши следует исходить в первую очередь из габаритов самого автомобиля, а также из соображений удобства работы в ней, т.е. учитывать физические данные работающих в яме людей).

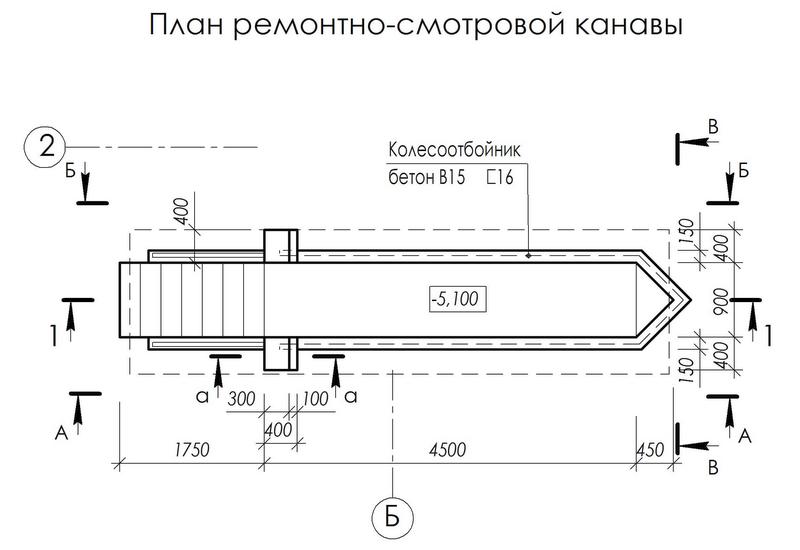

Габариты смотровой ямы

Для определения ширины котлована следует исходить из параметров колесной базы автомобиля с учётом возможных модификаций. В том случае, если вы ещё не определились с моделью машины – выбирайте усреднённое значение этого габарита (порядка 75-80 см).

Глубина ямы выбирается с учётом индивидуальных особенностей владельца, что позволяет создать достаточно комфортные условия работы в ней. При этом оптимальное значение этого параметра устанавливается по формуле: рост человека +12-15 см.

Естественная вентиляция

Проще всего в металлическом гараже своими руками наладить естественную систему вентиляции. Этот метод является самым простым и не потребует больших временных и денежных затрат.

Принцип установки данного вида вентиляции основан на следующих правилах:

1. Переточные решетки, через которые свежий воздух проникает внутрь гаража, монтируются с внешней стороны входной двери, ближе к земле. Они должны быть хорошо утеплены, чтобы исключить возникновение повышенной влажности в виде конденсата.
2. На противоположной стороне гаража своими руками устанавливается дефлектор. Он монтируется на максимально возможной высоте, возле крыши.

На эффективность работы естественной вентиляции влияет максимальная разница между местом поступления воздуха и его выбросом. Для того чтобы увеличить разницу, можно использовать трубу, которая выводится над крышей минимум на полметра.

Повлиять на интенсивность работы естественной вентиляции можно, увеличив размер приточных решеток, установленных на ранее сделанное отверстие.

Чем он большее, тем интенсивнее будет обмен воздуха в гаражных помещениях. Оптимальный размер решетки — в два раза больше размера вентиляционного отверстия.

Очень важно, чтобы вентиляция была сделана с возможностью регулирования поворотов жалюзей. Тогда в теплое время года их можно полностью открыть, а с наступлением холодов держать полузакрытыми

Стоит следить за тем, чтобы жалюзи не закрывались полностью, иначе даже в гараже без подвала будет скапливаться сырость, что приведет к развитию грибка и ржавчины.

Вентиляционная система, даже такого простого вида, должна монтироваться после проведения определенных расчетов. Нельзя подбирать составляющие на глазок. Железный гараж будет хорошо проветриваться, если за квадрат площади будет отвечать 1,5 см воздуховода. Если взять гараж в 15 квадратов, то для обустройства хорошей вентиляции потребуется установить вентиляционный канал диаметром 15*1,5 = 225 мм. Или две трубы по 112,5 мм.

Как установить подходящие размеры ямы

Готовая яма должна быть не только удобной, но и безопасной. Вот почему перед тем, как начинать работы, специалисты советуют изучить грунт под гаражом. Именно это позволит вычислить более или менее подходящую глубину.

Если грунт позволяет строить, необходимо составить проект будущего котлована. Четкие размеры по ГОСТ не установлены, ведь параметры в каждом случае свои. Даны лишь отдельные рекомендации в качестве ориентиров.

Если воды располагаются глубоко, рекомендуется вырыть яму глубиной около двух метров. Для более точных расчетов к росту пользователя необходимо прибавить до 30 см.

Ширина вычисляется соответственно с колесной базой транспорта – она должна быть более узкой, чтобы не создавать риска падения машины в яму.

Что касается длины смотровой ямы, она должна быть приблизительно на метр-полтора больше, чем длина автомобиля. Так работать будет гораздо удобнее.

При обустройстве смотровой ямы допускается делать в стенах несколько небольших углублений. Они в дальнейшем будут использованы для хранения инструментов или деталей, а также для внутреннего освещения. Но ниши не должны быть чересчур глубокими. Габариты должны контролироваться соответственно с размером ламп и количеством инструментов.

Гидроизоляция

Перед тем как построить смотровую яму вас необходимо будет определиться с гидроизоляционным материалом, выбор которого на современном рынке достаточно велик. При этом среди бесконечного ряда изолирующих материалов особо выделяются следующие позиции:

• гидроизоляция проникающего типа;
• гидроизоляционная защита, выполненная на основе полимерных мембран;
• битумная гидроизоляция.

Проникающая гидроизоляция продаётся в виде жидкой смазки, которую допускается наносить даже на увлажненную поверхность. Ее защитная функция состоит в глубоком проникновении в материал бетонной (кирпичной) отделки и блокировании процесса образования влаги.

Гидроизоляция смотровой ямы

Мембранный метод гидроизоляции поверхностей и ограждений применяется только при проведении внутренних отделочных работ и считается наиболее оптимальным. Правда, решение о применении этого метода следует принимать лишь после того, как вы оцените связанные с его реализацией затраты.

Дело в том, что нанесение защитного слоя мембранного типа возможно лишь при наличии специальных распылительных приборов, стоимость которых, как правило, достаточно велика. Помимо этого, ещё до работы с этими приборами вам необходимо будет освоить приёмы спайки отдельных участков мембранного покрытия. В том случае, если всё эти условия для вас выполнимы – вы получите идеальную гидроизоляцию, срок службы которой практически не имеет ограничений.

Гидроизоляция смотровой ямы на основе битумных рулонных материалов (рубемаст, рубероид и т.п.) является самым дешёвым способом защиты поверхностей сооружений от проникающей влаги. В процессе монтажа материалов рулонного типа на защищаемую поверхность отдельные заготовки необходимо укладывать с небольшим перекрытием порядка 15 см.

При этом стыки смежных рулонных листов должны пропаиваться посредством специальных нагревательных приспособлений или же склеиваться при помощи готовых к использованию составов.

Какие материалы использовать для строительства

Для строительства стен можно использовать следующие материалы:

• кирпич;
• строительные блоки;
• монолитный бетон.

При использовании кирпича, лучше выбрать керамическую модель, она не боится влаги. Делаются стены в полкирпича или в целый кирпич. В зависимости от метода кладки толщина получится 12 см или 25 см.

Применять кирпич рекомендуется на сухом и плотном грунте

Важно, чтобы подземные воды не контактировали с материалом. Если вода поднимается высоко, следует делать отделку ямы из бетона

При выборе строительных блоков тоже рекомендуется остановиться на тех, которые не боятся влаги. Чаще всего выбирают бетонные. Другие можно использовать только с внешней гидроизоляцией, но даже она не способна гарантировать, что они не будут рассыпаться, если вода находится близко.

С бетонными стенами все проще – материал не боится влаги и даже способен стать прочнее от нее. Стены заливаются бетоном марки М250, для пола же выбирают марку М200. Чтобы конструкция не сложилась, нужно сделать ее прочной. Поэтому нужен качественный армированный бетон.

При использовании бетона толщина стены получится от 15 см

Важно, чтобы бетон армировался. В качестве арматуры подойдет готовая проволочная сетка толщиной 5-6 мм и шагом 15 см (если вода находится глубоко)

Также можно связать каркас на основе арматуры. Его диаметр – 1-1,2 см. Устанавливается она с шагом 20 см. Чтобы сделать конструкцию прочнее, можно установить один прут на стены и пол и изогнут его.

Утепление смотровой ямы в гараже

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

• гидроизоляционная пленка;
• ЭППС;
• стенка.

Это — экструдированный пенополистирол ЭППС

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

Практические рекомендации

Когда проводится расчет планировки вентиляции, нужно обязательно учитывать местонахождение гаража. От него зависит, где должны проходить вентиляционные каналы. Возможно, их придется сделать в задней стенке гаража, возможно, оптимальным вариантом будет передняя стенка. Иногда приходится монтировать вентиляционные трубы на крыше. В этом случае расположение приточной трубы должно быть таким, чтобы она находилась на некотором расстоянии от пола, вытяжная при этом не достигала 15 см до потолка.

Чтобы увеличить тягу трубы, необходимо установить дефлектор. Для этого подойдет обыкновенное оцинкованное ведро. Чтобы трубы были защищены от дождя и снега, монтируется козырек. Будет неплохо установить в трубах вытяжной вентилятор, похожий на кухонный.

Подводя итог всему вышесказанному, можно смело утверждать, что вентиляция в металлическом гараже выполняет не дополнительные функции, это обязательная система. Именно она является важнейшим условием правильного хранения автомобиля. Хозяева гаражей часто просто забывают о вентиляции. Они стараются всеми силами удержать тепло.

В основном, когда проектируется гараж, обязательно предусматривается вентиляционная система.

Однако обычно все вентиляционные щели закрываются для того, чтобы добиться лучшей герметизации помещения. В результате из-за нарушения строительных стандартов возникают побочные эффекты, которые оказывают отрицательное влияние на здоровье хозяина и его автомобиль.

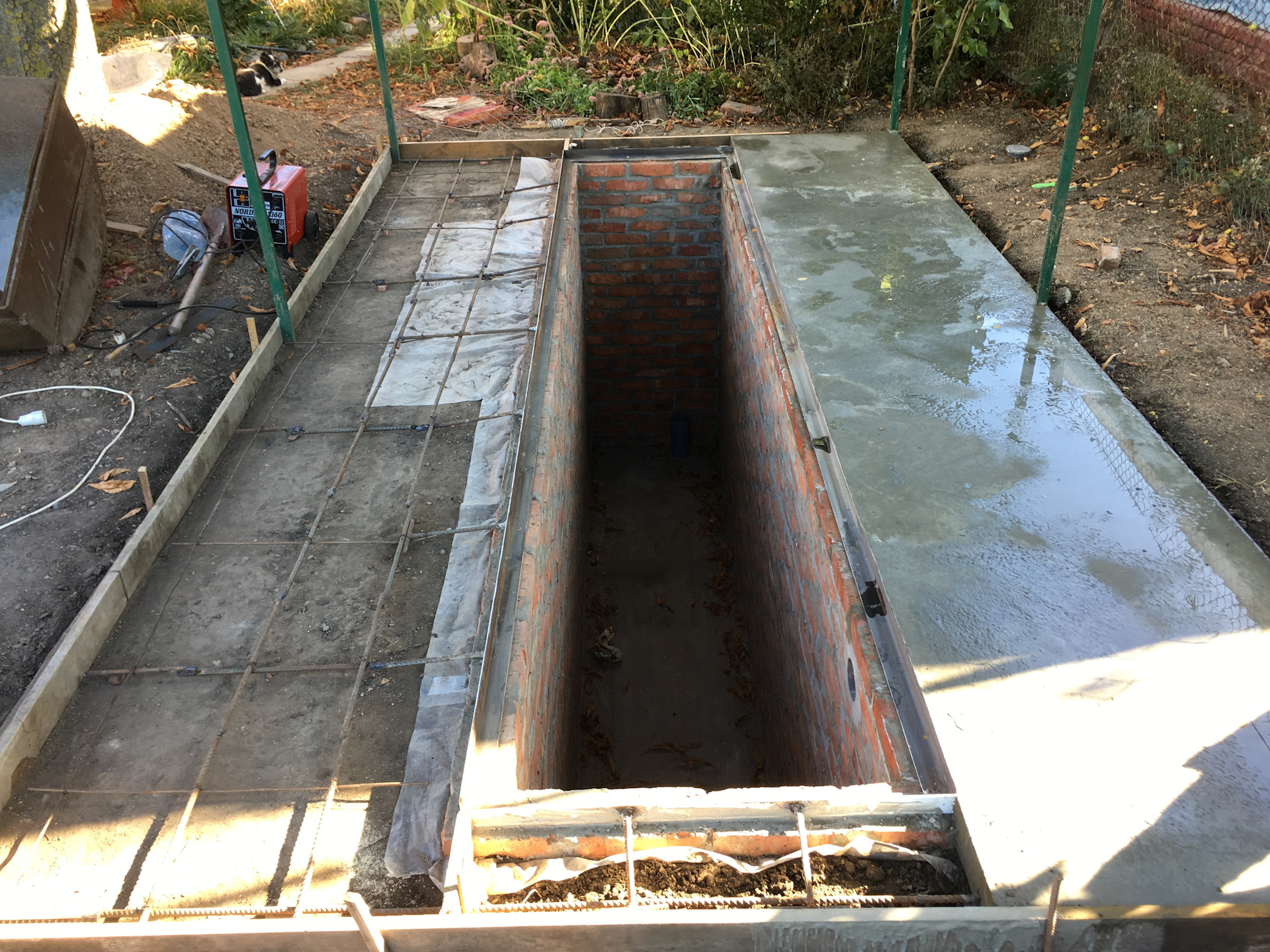

Строим смотровую яму

Пришло время подробно рассмотреть, как строить смотровую яму из кирпича своими руками. Начнем с уточнения некоторых моментов.

Уточняем размер котлована

Мы уже говорил о параметрах смотровой ямы

Но важно запомнить: котлован должен быть больше ямы! Учитывайте следующие параметры

Вам предстоит выкладывать выравнивающий слой, который будет состоять из гравия, щебенки и песка. Стандартная толщина такого слоя – 50-100 мм. Это надо прибавить к глубине.

Из бетона с маркой 150-200 выполняется днище, толщина которого составляет примерно 100 мм. Это тоже отражается на глубине котлована.

Ширина и длина тоже увеличивается, поскольку толщина кирпичных стен составляет 250 мм, когда ведется строительство в один кирпич. Кроме того, между кладкой и стенкой котлована надо оставлять зазор примерно в 30-40 мм, чтобы затем сделать гидроизоляцию снаружи и уплотняющую засыпку грунтом.

Алгоритм работы

Вам понадобится щебенка, бетон марки 200, цемент, гравий и песок, а также гидроизолирующие листовые материалы (изолон), штукатурка, кисти с лопатами, уровень, приставная стремянка, металлический уголок, доски, пенополистирол для утепления, металлические трубы и решетки для устройства вентиляции.

Переходим к пошаговой инструкции.

1. В первую очередь вся разметка с чертежа переносится на пол гаража в том месте, где вы и решили делать смотровую яму.
2. Затем нужно вырыть котлован. Дно тщательно зачищается, после чего идет обустройство пола в яме. В процессе работы в яму лучше спускаться по приставной лестнице.
3. После выравнивания пола выполняется устройство горизонтальной гидроизоляции днища. Используйте рулонные материалы, например, известный изолон. Материал популярный, проверенный. Можно взять рубероид, в крайнем случае – толстую полиэтиленовую пленку.
4. Обязательно выведите края гидроизолирующего материала на 50 см за границы дна ямы. Потом их заворачивают, прикрепляют к наружной поверхности кирпичной кладки.
5. Важный этап – бетонирование днища. Здесь надо сразу учесть размеры бетонной основы. Если яма планируется с шириной в 75 см, прибавляют толщину кирпичной кладки (50 см по периметру), а также делают запас 5-10 см. В результате ширина составляет 140 см. По такой же схеме высчитывается и ширина бетонной базы.
6. Армирование опционально, хотя для большей надежности и долговечности лучше все-таки уложить армирующую металлическую сетку. Если вы взяли бетонную смесь М-200, а толщина бетонного дна составляет более 80-ти см, вполне допустимо обойтись и без армирования.
7. Потом наступает время, когда необходимо дать возможность бетону застыть. На это уйдет минимум 3 дня.

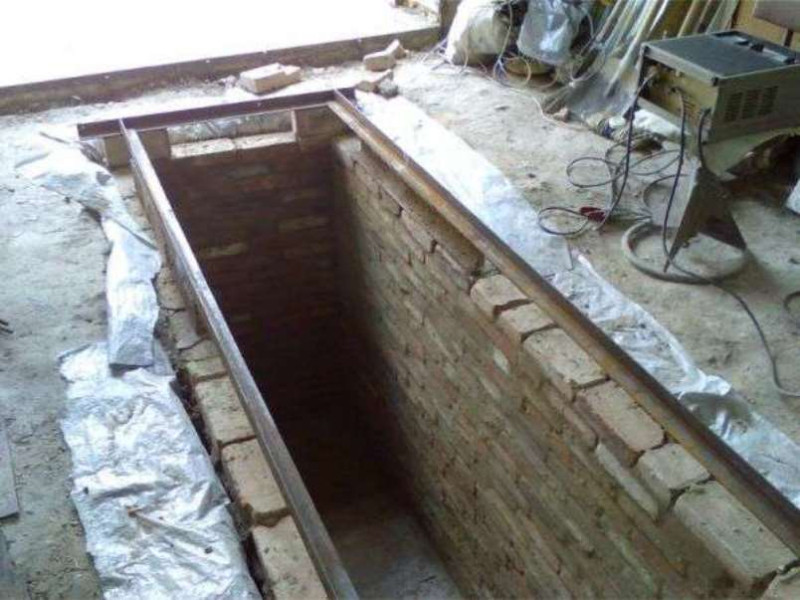

8. Теперь пора начинать кладку кирпичных стен смотровой ямы. Тщательно делайте порядовки, используйте уровень, чтобы кладка была отрегулирована по горизонтали. Здесь достаточно стенок в один кирпич. Не забывайте, что вам нужно оставить зазор между стенками котлована и кладкой.
9. Выполняйте тщательное оштукатуривание стен с двух сторон. Хорошее решение – штукатурить кладку параллельно с возведением стен. Так, выложив 4 ряда, надо покрыть их слоем штукатурки снаружи и внутри.
10. Уделите больше внимания наружной отделке стен. Необходима качественная обмазочная гидроизоляция. Используйте битумную мастику, горячий битум. Выполняется такая гидроизоляция обязательно в два слоя. Без этого не обойтись, поскольку именно такая мера позволит предотвратить появление сырости в смотровой яме. В противном случае стены будут вытягивать влагу из земли.
11. Когда кладка полностью завершена, сделана наружная гидроизоляция, приходит очередь засыпки имеющихся пазух. Тут вам пригодится оставшийся от копания котлована грунт. Его засыпают по 15 см, тщательно трамбуют, потом делают следующий слой. Такая послойная трамбовка тоже очень важна. Лучшее решение – добавить в грунт глину. Уплотненный глиняный слой станет надежной дополнительной преградой для проникновения влаги, а также монолитной опорой для кладки.

Если вы хотите проводить в смотровую яму освещение, сразу предусмотрите в кладке ниши для осветительных приборов. Также стоит сделать дополнительную большую нишу для хранения наиболее востребованного инструмента, гаечных ключей.

Размеры смотровой ямы в гараже для легкового автомобиля. Когда и как планировать постройку смотровой ямы?

Общие рекомендации по планированию

Оптимальным вариантом будет постройка ямы до начала возведения стен гаража, на распланированном для него месте, параллельно с созданием фундамента и пола. Понятно, что в уже готовом строении можно столкнуться с рядом ограничений, которые значительно усложняют работу.

Отрывать котлован для ямы удобнее всего еще на стадии подготовительных работ, до заливки пола и возведения стен

Например, тот же котлован, устраиваемый на открытом пространстве, может быть вырыт быстро и аккуратно с помощью специальной техники. В готовом же гараже его придется копать исключительно вручную, а эта работа достаточно трудоемка, так как придется не только разрыхлить, но и извлекать несколько кубов грунта с достаточно большой глубины, а затем еще организовывать его вынос из гаража и дальнейший вывоз с территории.

При планировании выкапывания котлована рекомендовано заранее получить информацию о расположении грунтовых вод на участке строительства, чтобы обезопасить постройку от их проникновения внутрь ямы, иначе она станет непригодна для выполнения работ, а со временем начнется ее обрушение. В этом случае придется «спасать» гараж, привозить грунт и закапывать яму. Поэтому лучше всего все нюансы ее обустройства продумать заранее и получить всю необходимую для этого информацию, иначе работы могут быть проделаны напрасно.

Материалы для сооружения ямы

Для постройки смотровой ямы потребуется достаточно много различных материалов, которые нужно приобретать с небольшим запасом. Обычно профессиональные строители советуют увеличивать их количество на 10÷15%.

Итак, для создания полноценной смотровой ямы могут понадобиться следующие материалы:

• Песок, гравий или щебень. Песок и гравий необходимы для кладочного или заливного раствора, а для обустройства подушки на дне ямы кроме этих материалов потребуется щебень. Для замешивания всех типов растворов требуется цемент.
• Брус сечением в 30×30 или 40×40 мм, доски 25 мм или фанера толщиной в 10÷15 мм – для изготовления опалубки, и хорошо обработанные доски толщиной в 40÷45 мм – для крышки ямы.
• Арматурный прут диаметром 6÷8 мм для вязки армирующей решетки при укреплении стен и пола.
• Гидроизоляционные материалы – плотная полиэтиленовая пленка, рубероид и мастика. Для гидроизоляции могут быть использованы и более современные материалы, но они имеют более высокую цену.
• Металлический уголок размером 50×50 мм для закрепления периметра ямы на уровне пола. Часто из уголка делают еще и колесоотбойник.
• Стальная проволока сечения 1,5÷2 мм — для скрутки арматурной решетки.
• Пластиковые трубы диаметром 100 мм – для обустройства вентиляционной системы ямы.
• Кирпич или пеноблоки, если из них планируется возводить стены ямы.

Отделка смотровой ямы изнутри

Если в канаве ремонтник проводит немного времени, качество и особенности внутренней отделки не принципиальны. Однако для удобства и эстетичного вида все же рекомендуется использовать отделочные материалы.

Одним из самых популярных способов является штукатурка. При этом желательно добавлять в раствор присадки с антибактериальным эффектом – чтобы предотвратить развитие плесени и грибка – а также выполнять окрашивание стенок.

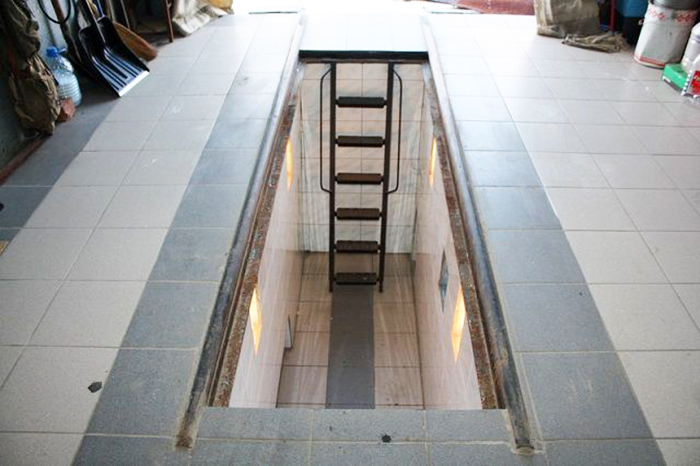

Очень удобна отделка внутри с помощью керамической плитки

Ее легко очищать от любых загрязнений, сложнее пораниться о неровные стенки при неосторожном движении

Обратите внимание: контрастная отделка периметра смотровой ямы, а часто и подсветка – не прихоть и не дань эстетике! Это элементарная мера предосторожности. Так легче заметить края ямы и меньше риск провалиться в нее

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени.

Если такой возможности нет, стоит предпочесть нескользящую плитку.

Расположенные вертикально или с малым наклоном металлические/деревянные лестницы необходимо снабжать перилами хотя бы в верхней части.

Вместо деревянных щитов удобно применять решетчатые накладки на смотровой люк.

Подготавливаем материал

Когда проект ямы готов, позаботьтесь о строительных материалах. Вам потребуется: цемент, щебень, песок. Это для заливки пола и стен. Цемент лучше выбрать ПЦ марки 400, а песок – на ваше усмотрение. Лучше, конечно, крупный и без примесей. Кроме заливки стены нужно армировать. Для этих целей приобретите металлическую сетку. Конструкция должна быть надежной, поэтому не забудьте про стальные уголки, которые сваривают в раму и крепят в яму сверху и по периметру. Здесь же пригодятся стальные пруты. Ими соединяют усы в раме.

Далее нужно определить, будет ли конструкция монолитной или кирпичной. Одни форумчане считают, что оптимальное решение – яма монолитом. Другие предлагают стены просто обложить кирпичом, можно – б/у – выйдет дешевле, а для смотровой ямы это не принципиально. Кладку желательно также армировать – 6-8 мм арматурой в шов и/или кладочной сеткой. При желании стены можно заштукатурить.

Влага – коварный враг подземных построек

Поэтому важно обеспечить гидроизоляцию конструкции, она будет особенно актуальной в момент таяния снега и продолжительных дождей

Для этого понадобится рубероид и глина.

domk, владелец гаража в ГСК с 25-летним стажем, считает, что если грунтовые воды поднимаются выше уровня пола, то никакая гидроизоляция не спасет.

Теперь вода в гараже форумчанина легко приходит, но так же легко уходит. Кто-то откачивает воду насосами. Можно сделать глобальный дренаж – считает domk – или кессон (дорого и трудоемко). Он же «смирился и живет в гармонии».

Также в смотровой яме нужно сделать вентиляцию. Многие делают выход из ямы в вентиляцию всего гаража. Но можно сделать и отдельную вентиляционную трубу.

Инструменты и материалы для строительства

Перед началом работ подготавливают нужное оборудование и компоненты. Незначительная нехватка материала может увеличить время строительства. Из инструментов понадобятся:

1. Штыковая, совковая лопаты для рытья котлована.
2. Вёдра выносить грунт и доставлять раствор.
3. Электроинструмент (бетономешалка, угловая шлифовальная машинка с отрезными кругами по бетону и металлу, сварочный аппарат).
4. Ножовка по дереву.

Для постройки ремонтной ниши потребуются разнообразные материалы – сыпучие, металлопрокат, гидроизоляция, бруски и доски. Их количество определяют исходя из размеров ниши, однако потребность увеличивают на 15 %. Для строительства понадобятся:

1. Цемент.
2. Сыпучие наполнители (песок, гравий, щебень). Они нужны для приготовления кладочной и заливочной смеси. Первую применяют при возведении стен из кирпича, вторую – при формировании основания.
3. Пиломатериалы для опалубки.
4. Арматура диаметром 8-10 мм и вязальная проволока.
5. Металлические уголки 50 х 50 мм.
6. Гидроизоляционные материалы (рубероид, мастики, композитные смеси).
7. Кирпичи или пеноблоки.
8. Трубы диаметром 110 мм для вентиляции.

К сведению!Если планируют проведение освещения, дополнительно приобретают комплект электрофурнитуры, а также лотки для прокладки проводов.

Размеры

Работы по строительству начинают с составления проекта. Предварительно составляют план гаража, на него наносят контуры стен, а также размеры смотровой ямы. В первую очередь определяют ширину и длину. Эти параметры зависят от колёсной базы авто. У грузовой машины она больше, легковой – меньше. Глубина зависит от роста владельца. Размеры смотровой ямы для авто должны отвечать требования безопасности.

От правильного определения габаритов ямы зависит удобство её использования. Вычисление размеров:

1. Длина. Этот параметр может быть от 2 до 6 м. Как правило, для определения протяжённости котлована к длине автомобиля прибавляют 1 м. Этого расстояния достаточно для обслуживания всего днища машины без её передвижения, еще остаётся место для входа. Иногда, чтобы сэкономить на материалах либо сделать овощное хранилище, длину уменьшают.
2. Ширина. Для определения этого параметра измеряют расстояние между колёсами автомобиля. От полученной цифры отнимают 20 см – это и будет оптимальная ширина. Котлован необходимо вырыть на 40 см больше конечной цифры.
3. Глубина. Она должна быть удобной для обслуживания машины – человеку, стоя на дне, нужно дотянуться до самых удалённых деталей. Котлован выкапывают немного глубже. Дополнительное расстояние необходимо для обустройства бетонного основания, обеспечения дренажа.

К сведению!При определении размеров можно пользоваться средними значениями колёсной базы. Это необходимо на случай, если в гараже будет находиться другой автомобиль.

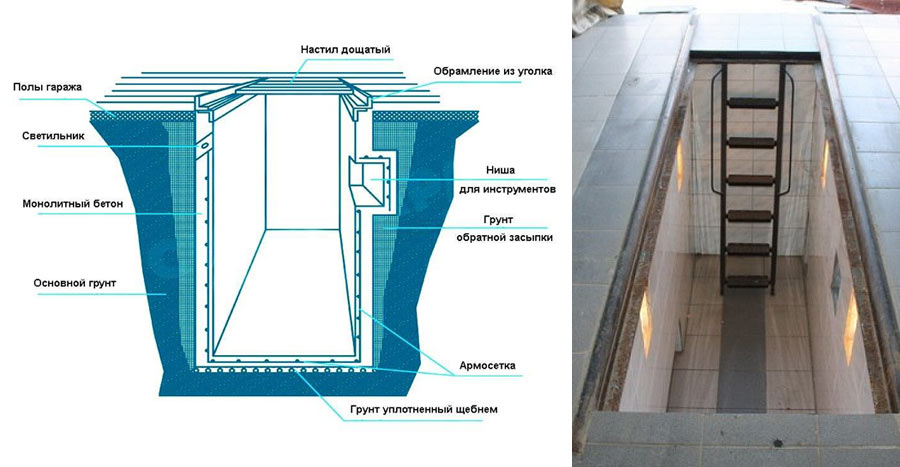

Оборудование смотровой ямы

Оборудования смотровой ямы для обслуживания автомобиля должно обеспечиваться несколькими обязательными устройствами и системами. К числу элементов обязательного оборудования должны входить:

• Отбойники колес;
• Лестница с поручнями;
• Система освещения с питанием сети в 12 или 36 вольт;
• Розетка для подключения переносного светильника на удлинителе с лампами в 12 или 36 вольт;
• Ниша для инструментов;
• Кромка смотровой ямы, предназначенная для установки и закрепления трапов;
• Помост на дно смотровой ямы.

Для установки системы освещения обычно выбираются влагозащищенные светильники с надежными плафонами из прочного небьющегося стекла. Для этого лучше всего подходят современные фасадные прожекторы и светильники на светодиодных лампах. Установка таких светильников обычно проводится наглухо, в стену, таким образом, чтобы светильники не мешали работе. Еще одним вариантом установки светильников является установка их непосредственно в пол возле кромки смотровой ямы между отбойником и краем ямы. Для такого способа установки используются влагозащищенные антивандальные светильники, устанавливаемые непосредственно в поверхность проезжей части или тротуара для подсветки фасадов зданий.

Отбойник для колес сооружается для того чтобы не допустить заезда колес автомобиля в яму. Для этого обычно используется труба диаметром 100 мм или швеллер такой же ширины. В начале ямы, возле въезда в гараж необходимо сделать изгиб, для корректировки направления движения колес, а в конце ямы, обязательно сделать широкий отбойник для того, чтобы ограничить движение автомобиля за пределы ямы.

Совет: для того чтобы привыкнуть к габаритам ямы и не заезжать дальше необходимого можно на стенах гаража разместить видимые ориентиры, например, вертикальные линии, по которым легко ориентироваться или в том месте где должен остановиться автомобиль на нити привязать теннисный мячик на уровне капота автомобиля, чтобы при заезде можно было остановиться при касании мяча о капот.

Работа по обслуживанию автомобиля часто требует смены рабочих инструментов, которые размещать под днищем авто не совсем удобно, и поэтому приходится по несколько раз спускаться в яму и подниматься на поверхность, что не совсем удобно без лестницы с поручнями. Обычно для гаражей с небольшим объемом бокса лестница устанавливается возле ворот, для того чтобы спереди была ровная и площадка для работы с инструментом возле двигателя. Лестница стационарного типа с поручнями и ступенями с деревянными накладками при этом оборудуется именно возле ворот. А вот для того чтобы работать более комфортно кроме стационарной лестницы сваривается из квадратной трубы или трубы диаметром 25 мм переносная лесенка, при помощи которой легко подняться в районе капота автомобиля.

Осмотр автомобиля часто требует, чтобы освещение падало с той стороны, где удобно для детального осмотра, именно поэтому для работы под днищем автомобиля в нише для инструмента необходимо разместить розетку для подключения фонаря с  питанием 12 или 36 вольт. Напряжение сети постоянного тока 12 или 36 вольт неопасно для человека, и поэтому именно такой номинал напряжения рекомендуется использовать для питания освещения в смотровой яме.

Ниша для инструментов обычно устраивается во время возведения стен ямы, в случае с кирпичной кладкой это может быть небольшая ниша для установки домкрата, колесных упоров или другого инструмента, обычно используемого для работы под машиной. Для ямы, стены которой выполнены методом бетонной заливки рекомендуется использовать в качестве готовой ниши металлического ящика, заранее установленного на месте до заливки бетоном.

Обычно смотровая яма большую часть времени закрыта деревянными щитами, что не только делает постановку автомобиля в гараж безопасным, но и предохраняет проникновение лишней влаги в помещение гаража. Такие щиты укладываются в направляющие из металлического уголка, закрепленные по краям ямы. Для щитов обычно используется качественные дубовые доски толщиной 50 мм, сбитые в щиты длиной 1 метр. А вот упоры свариваются из уголка 50*50 мм в виде рамки и устанавливаются на верхнюю часть заливки так, чтобы внутренняя кромка уголка была вровень со стенками ямы.

Такой упор для щитов может использоваться и для размещения подвижной тележки на подшипниках, на которой можно размещать как инструменты, так и использовать в качестве подставки для емкости с отработанным маслом во время замены масла в двигателе машины.

Ну и конечно, помост из реек 2*2 см длиной 1 метр для установки на дно ямы, такое сооружение дает возможность безопасно передвигаться, не опасаясь падения на пролитом масле.

Планирование сооружения смотровой ямы для авто

Даже в государстве с рыночной экономикой нужно тщательно планировать серьёзные работы и работать по плану. В данном случае следует продумать и включить в свой план следующие моменты:

• зачем нужна яма;
• какая она будет (размеры, отделка);
• оценить материальные ресурсы (что из нужных материалов имеется в наличии, что и где следует докупить);
• оценить трудовые ресурсы (кто и сколько времени будет яму строить, каких специалистов потребуется приглашать дополнительно).

ФОТО: stroyday.ruСмотровая яма в гараже

Общие рекомендации

Более подробная разбивка общего плана на конкретные пункты предполагает учёт следующих вопросов: сроки работ, перечень необходимых материалов, разработка чертежа с размерами, разметка и выкапывание котлована, работы по организации вентиляции и освещения ямы и целый ряд других частных задач.

Из каких материалов делают

Для обустройства ямы применяются различные строительные материалы.

Кирпич

Кирпичом можно выложить стены. Для этой работы годится и старый кирпич, бывший в употреблении.

Бетон

Стены можно залить из бетона, но для этого придётся устанавливать опалубку.

Металл

Стальным уголком можно окантовать верхний контур ямы. Из металла можно сварить лесенку для спуска в яму. Колесоотбойники тоже следует изготовить из металла.

Определение размеров

Размеры смотровой ямы определяются размерами автомобиля и человека, который в яме работает. Машина над ямой должна стоять так, чтобы был обзор всей нижней части машины и человек смог бы руками до всего добраться. За основной размер, от которого ведутся все расчёты, принимается база машины, т. е. расстояние между колёсами. Но минимальная ширина 80–85 см, меньше делать не рекомендуется. Длина ямы принимается как длина машины плюс 1 м. Но делают ямы и по 6 м, и больше. Глубина рекомендуется не менее 2 м, человеку маленького роста придётся воспользоваться подставкой.

А строительные размеры котлована должны учитывать толщину стен обустроенной ямы, толщину подушки с гидроизоляцией и стяжкой. К ширине смотровой ямы нужно добавить толщину стен с опалубкой, а к глубине – толщину подушки плюс 0,3 м.

ФОТО: m-strana.ruРазмеры смотровой ямы в поперечном сечении
