Какая лестница занимает меньше места в доме

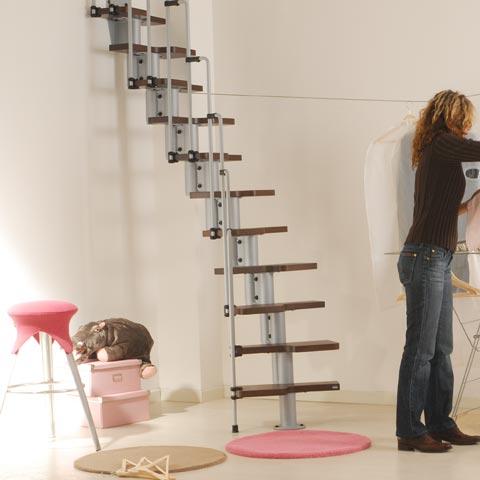

Модульные лестницы – как вариант решения проблемы

На стадии сборки каркас модульной лестницы можно расположить различными способами. Для маленьких проемов:

модули фиксируют под углом, относительно друг друга, Получаются всевозможные зигзагообразные формы лестничных конструкций;
убирают несколько модулей и раздвигают оставшиеся. Лестница становится круче, а ступени – выше;
увеличивают радиус металлокаркаса, чтобы вписаться в проем.

С модульными лестницами можно поэкспериментировать. Их выполняют с поворотами на 90 и 180 градусов, спирале- и змеевидными, винтовыми Г-, П-образными и скругленными. Все они, так или иначе, могут быть установлены в маленькие проемы.

Расчёт лестницы

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

прямые, поворотные, Г и П образные лестницы;
лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Как сделать удобную лестницу

Критерии выбора лестницы в частный дом:

подходит под оформление интерьера;
небольшие размеры — марш должен вписаться в площадь помещения;
удобство — не нужно высоко поднимать ногу, ступени не скользят, оптимальная высота перил для опоры;
безопасность — не шатается, не прогибается при ходьбе, ограждение защищает от случайного падения.

В проектировании и строительстве лестничных систем используют строительные нормы, где установлены допустимые размеры:

уклон — удобно 30-40 градусов, если маршем редко пользуются — 37-45º;
ширина пролета — для экономии места в подвал, на чердак — 60 см, для межэтажной конструкции — минимум 75 см (достаточно для перемещения одного человека средних габаритов);
высота прохода — минимум 1 м 90 см, если перекрытия нет — ограничений нет;
высота шага — 15-20см;
ширина ступеньки — 25-30 см +4 см (свес проступи).

Чтобы сэкономить место, между двумя маршами вместо площадки рекомендуем делать забежные ступени. Отсутствие подступенков визуально облегчает конструкцию любой формы. Для самостоятельных расчетов удобства лучше использовать программы и онлайн калькуляторы. Но лучше при нехватке места воспользоваться услугами специалистов.

11 полезных советов

Избегать перепадов высоты ступеней лестницы. Все они должны быть абсолютно одинаковыми.
Лестничная площадка по ширине должна быть эквивалентной ширине марша.
Прямолинейный фрагмент со степенями по длине не должен быть менее 1,5 м и не превышать 3 м.
Размер ступеней зависит от их количества.
Минимальная ширина лестницы — 0,7 м, что обеспечивает пропуск 1 человека.
Формирование угла наклона зависит от параметров ступеней, но он обязательно должен обеспечивать пропорциональное продвижение человека вперед.
Меньше места занимает лестница с большим углом наклона, но подыматься по ней сложнее.
В идеале ширина перил должна быть эквивалентной 10 см.
Оптимальная высота перил — 90 см, а высота балясины — 80 см. При этом, если предполагается устанавливать ее в паз, то эту цифру немного увеличивают, прибавляя глубину паза.
Опорные стойки по высоте должны равняться соответствующему размеру балясин, но если они устанавливаются не на ступеньки, а на пол, то к этой высоте прибавляется расстояние от ступенек до пола.
Длина перил и лестничного марша эквивалентны друг другу.

Таблица, демонстрирующая взаимосвязь между параметрами ступеней и углом наклона

Зависимость высоты подступенка от количества ступеней и высоты потолка

Грамотный расчет убережет вас от ошибок и ненужных переделок, сэкономит время и финансы.

Как использовать онлайн калькулятор расчета стоимости лестницы Дизайн перил для лестниц из металла Монолитные и сборные лестницы из железобетона 30 вариантов оригинального дизайна лестниц 5 подсказок как выбрать лестницу на второй этаж в частном доме Винтовая лестница на второй этаж в частном доме: 30 эпатажных фото-идей Лестница на второй этаж: какую модель предпочесть? Какого размера и сколько ступеней должно быть в лестничном пролете Роскошные лестницы на второй этаж: составление проекта и выбор материала Лучшие фото, проекты и чертежи деревянных лестниц на второй этаж в частном доме Модульная готовая лестница – оригинальность и комфорт за умеренные деньги! Косоур лестницы: как рассчитать и сделать своими руками Сделать лестницу на мансарду собственноручно – просто: планировка, расчет и монтаж Топ 5 секретов выбора качественной лестницы 50 фото дизайна лестниц на второй этаж в частный дом Изготовление лестницы на второй этаж – 4 шага к идеалу

Расчет лестницы в двухэтажном доме

Удобная, комфортная, безопасная лестница, может получится только в том случае, если вы запланировали её на стадии проектирования всего дома. О том, как сделать проект дома самому изложено в отдельной статье.

Сколько места нужно для лестницы

Для комфортной лестницы, по которой легко смогут подниматься пожилые люди, и маленькие дети необходимо заложить от 14 до 20 кв.м. на каждом этаже.

Сколько ступеней нужно на один марш лестницы

Количество ступеней на каждом марше должно быть от 3 до 15 штук. Оптимальным значением будет наличие от 10 до 13 ступеней на каждом марше.

При подъеме на один этаж, целесообразно разбивать лестницу на два марша. Они будут иметь вид Г-образная или П-образная лестница.

Формула безопасности для лестницы

Формула расчета безопасной и комфортной лестницы выверена годами. Давным-давно уже все померяли и посчитали:

Важно: высота всех ступеней вашей лестницы должна быть одинакова. Различие в высоте, хотя бы в одном месте, скорее всего приведет к травме

Человек так устроен, за несколько шагов он привыкает к определенной высоте ступеней и далее поднимается на автомате, подразумевая, что высота будет такой же на всей лестнице. И в момент перепада высоты, обязательно оступится.

Факт: в древности, при строительстве замков, прием с разной высотой ступеней очень часто использовался. Захватчики, в погоне за кем-либо по лестнице, ломали ноги и шеи, т.к. спотыкались на незнакомых участках лестницы. Местные же обитатели напротив, наизусть заучивали сложные моменты лестницы и могли пройти по ним даже в темноте.

Освещение лестницы в двухэтажном доме

Лестница в двухэтажном доме не имеющая освещения – это зона повышенной травмоопасности. Освещение лестничных пролетов необходимо даже, если лестничный марш расположен у окна. В зимний период, световой день очень короток, а лестница на второй этаж – это самый востребованный маршрут в любое время.

Позаботьтесь об установке обычных настенных светильников или, например, установите декоративную подсветку в виде светодиодной ленты под каждую ступеньку.

Важно: для комфорта и удобства, необходимо смонтировать два проходных выключателя на первом и втором этаже. Суть его в том, что, подойдя к лестнице на первом этаже, вы включаете свет, подниметесь при свете на второй этаж и на втором этаже выключаете его другим выключателем

И на оборот.

Угол уклона лестницы в двухэтажном доме

От угла наклона лестницы напрямую зависит комфорт использования её. Слишком крутая лестница неудобна и травмоопасна. Слишком пологая занимает много места и приходится частить при ходьбе.

Согласно графику ниже, удобные лестницы имеют угол наклона от 26 до 33 градусов. С таким углом лестница не опасна для ваших детей и комфортна для пожилых родителей.

Ширина пролетов лестницы в двухэтажном доме

Ширина пролета – расстояние от стены до перила лестницы. Минимальная ширина должна составлять 900 мм. Максимальная же величина в частном доме рациональна до 1200-1500 мм.

Отличным ориентиром в этом вопросе будет тот факт, разойдутся ли два взрослых человека на лестничном марше. В правильно спланированной лестнице, люди разойдутся.

Высота перил

Перила в любом помещении и на любой лестнице – это в первую очередь про безопасность. И только потом это элемент украшения помещения или дизайнерский ход.

Перила для лестницы в двухэтажном доме должны отвечать определенным требованиям безопасности. Т.к. для пожилых людей – это дополнительная твердая опора, а для детей – это заградительное препятствие, чтобы не свалиться с 3-х метровой высоты.

Кстати: Ваши, слегка перебравшие за праздничным столом гости, на утро, тоже скажут вам спасибо за надёжную, а самое главное удобную лестницу ;).

Высота перил должна быть, выше центра тяжести среднестатистического роста человека. Необходимым и достаточным будет высота в 900 мм.

Расстояние между стойками/балясинами должна быть такова, чтобы маленькие дети не могли пролезть сквозь них. Обычно, балясина устанавливается в центр каждой ступеньки, а это составляет примерно 130-150 мм.

Так же, стойки обрамляют кружевными элементами, чтобы придать красоты всей лестнице и так же сократить пространство между стойками.

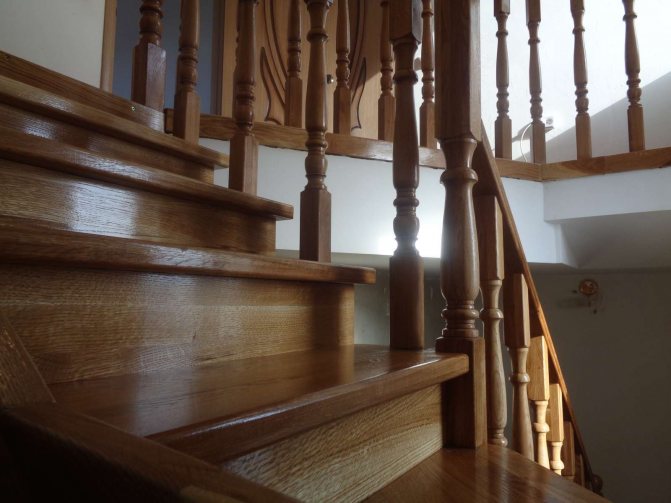

Лестница из дерева — плюсы и минусы

Древесина — это теплые оттенки, красивая текстура, экологичность. Каждая порода дерева обладает своими характеристиками, влияющими на свойства лестничных систем:

Дуб — плотный, с мелкими порами и яркой текстурой. Из-за твердости (до 720 кг/м3) не очень податлив в обработке. Вы построите лестницу на века, которая устойчива к механическим повреждениям, биологическому воздействию (не гниет, не боится вредителей). От воды дерево становится прочнее. С годами темнеет, но от этого выглядит еще красивее и дороже.
Бук дешевле дуба, по твердости немного уступает ему (650 кг/м3). Легко обрабатывается — из него получаются красивые гнутые, резные детали. Недостаток — высокая гигроскопичность. Марши из бука рекомендуем ставить в домах с хорошей системой вентиляции, отопления.
Ясень — незначительно превосходит дуб по твердости (плотность 750 кг/м3), но с более выразительным рисунком.
Лиственница — высокая био-, влагостойкость, прочность, красивый природный оттенок. Во влажной среде лиственница становится крепче, что приближает ее по свойствам к твердым породам.
Сосна (плотность — 520 кг/м3). Мягкое дерево легко обрабатывать. При интенсивном использовании лестница простоит всего лет 10. При попадании солнечного света сосна темнеет. На поверхности выделяется смола, поднимающая лаковое покрытие и дающая пятнистость при окрашивании. Не нужно обрабатывать защитой от гниения.

Ограничений в выборе форм деревянной лестницы нет. Имеющиеся недостатки древесины устраняют защитными составами, особой обработкой

Внимание! Дерево может рассыхаться, от чего будут расшатываться крепления

Лестницы, изготовленные из дуба, ясеня и других ценных пород, обычно проектируют на этапе строительства дома. В основном, это — парадные и межэтажные марши. Изделия серийного производства из ели, сосны из-за демократичности цены и простого дизайна устанавливают на дачах, в домах небольшой площади.

Различные виды дизайна лестниц: фотогалерея

Вариантов размещения и исполнения лестниц очень много. Можно без труда подобрать интересную конструкцию, которая сделает интерьер индивидуальным и неповторимым.

Деревянные лестницы прекрасно сочетаются с ограждениями из стекла

Кованые конструкции требуют более осторожного подхода. В качестве дополнения в интерьере могут выступать натуральный камень, керамика или стекло. Предлагаем посмотреть примеры деревянных лестничных маршей в интерьере дома. На фото можно увидеть, что они занимают достаточно полезной площади помещения:

Предлагаем посмотреть примеры деревянных лестничных маршей в интерьере дома. На фото можно увидеть, что они занимают достаточно полезной площади помещения:

Деревянные конструкции с площадкой значительно экономят пространство:

Винтовые конструкции могут стать настоящим украшением интерьера:

Стекло также может быть неплохим выбором для лестничных конструкций:

Конструкции из металла обладают повышенной прочностью и надежностью. Их можно комбинировать как с деревом, так и стеклом:

Конструкции из бетона могут стать центральным звеном холла:

Важно, при планировании конструкции лестниц учитывать возраст проживающих. Если есть маленькие дети, основной критерий – безопасность как в строении ступенек, так и перил. Пожилым людям сложно будет привыкать к винтовой конструкции, уклон необходимо выполнять менее крутым

Пожилым людям сложно будет привыкать к винтовой конструкции, уклон необходимо выполнять менее крутым.

Статья по теме:

Как правильно рассчитать лестницу из дерева на второй этаж

С поворотом на 90

Прежде чем приниматься за расчет, измеряют высоту от пола первого этажа до пола второго этажа и размеры проема, в котором будет установлена лестница.

Деревянная лестница с поворотом на 90 градусов

Зная высоту этажа можно рассчитать необходимое число ступеней (n). Для этого высоту этажа делят на принятую высоту ступени. Удобной считается лестница с высотой ступени (а) 15-18 см.

А ширина ступени (b) должна быть в пределах 27-30 см. Проверить насколько удобной получилась после расчетов лестница, можно умножив высоту ступеней на два и прибавив ширину. Получившееся значение должно быть в пределах 600-650 мм. Используя эту же формулу можно рассчитать ширину ступени по формуле: b=650-а*2

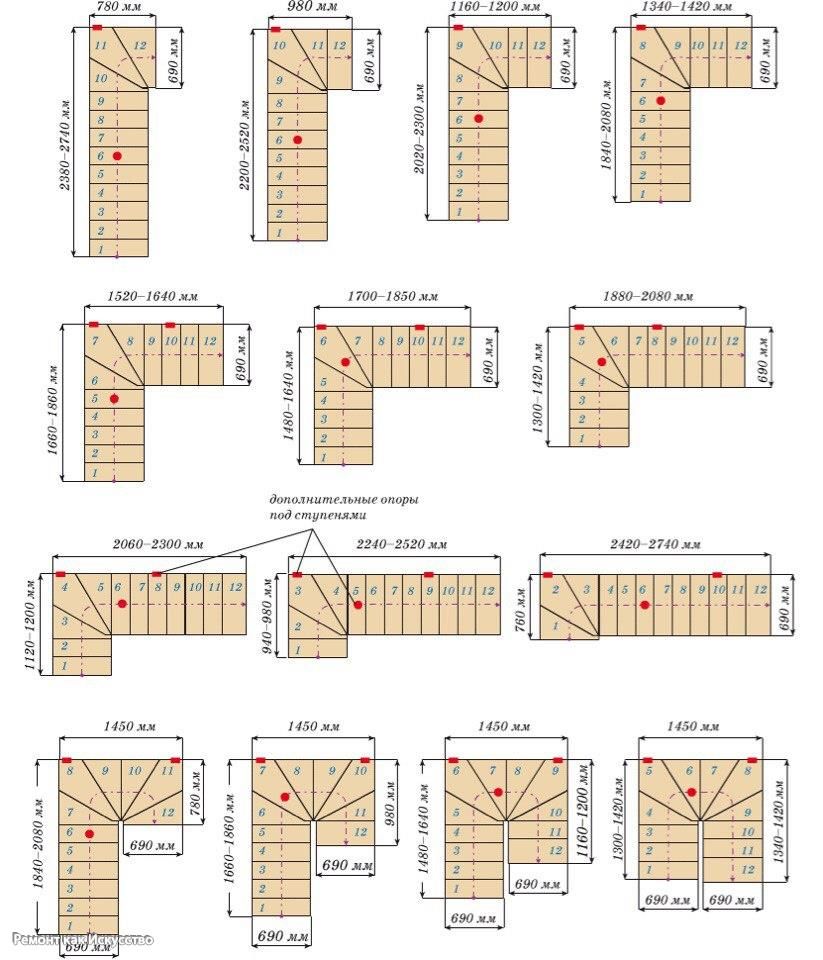

Расчет лестницы с поворотом на 90 градусов

Чтобы в процессе подъема по лестнице не упереться в потолок головой, необходимо соблюсти высоту просвета в пределах 1900-2000 мм. Понять соответствует ли проектируемая конструкция данному требованию можно, выполнив следующие расчеты:

От длины проема отнять 70 см и разделить на ширину ступеней. Получившееся число – это количество ступеней, расположенных над проемом.
Значение из первого пункта умножить на высоту ступени.
От высоты этажа отнять значение, полученное во втором пункте. Это число и будет равняться высоте просвета.

Если число получилось меньше нормы, можно предпринять следующее:

увеличить проем;
уменьшить количество ступеней, тем самым увеличив их высоту.

Если же увеличить проем невозможно, а уменьшение ступеней приведет к тому, что уклон лестницы и высота ступеней не будут соответствовать норме, лучше запроектировать лестницу с поворотом на 90.

Данная конструкция состоит из двух маршей расположенных по отношению друг к другу под углом 90. Это позволяет вписать лестницу даже в помещение с небольшой площадью и с маленьким проемом.

Лестница в небольшом помещении

Между собой марши могут быть соединены площадкой или забежными ступенями. Первый вариант намного удобнее, да и расчет в этом случае мало чем отличается от уже описанного. Главная задача – определить, на какой высоте от уровня пола необходимо устроить промежуточную площадку.

Вначале считают, сколько ступеней нужно для верхнего марша, расположенного между площадкой и вторым этажом. Для этого требуемую высоту просвета (2000 мм) делят на принятую высоту ступени (15-18 см). Полученное число округляют до целых и уменьшают на единицу (так как верхняя фризовая ступень совпадает с уровнем пола).

Расчет количества ступеней

Чтобы узнать, на какой высоте будет находиться площадка, высоту ступеней умножают на их количество и от высоты этажа отнимают это число.

Количество ступеней для нижнего марша рассчитывают точно так же. При этом лестничная площадка при расчете считается ступенью. Ширину и длину площадки принимают равной ширине лестницы.

С поворотом на 180 и площадкой — чертежи

Двухмаршевую лестницу с поворотом на 180 принято устанавливать при высоте этаже больше 3 м.

Двухмаршевая лестница с поворотом на 180 градусов и площадкой

Для удобства расчет выполняют одновременно с построением чертежа на миллиметровке. Вначале вычерчивают лестничную клетку.

Чертеж двухмаршевой лестницы

Зная ширину лестничной клетки, вычисляют ширину марша. Для этого от ширины лестничной клетки отнимают величину зазора (100 мм) и делят величину на два.

Ну а чтобы узнать, какая высота отведена каждому маршу – высоту этажа делят на два.

Дальнейший расчет связан с вычислением количества ступеней. Для этого опять же достаточно высоту марша разделить на высоту ступени.

https://youtube.com/watch?v=Uq8XOi0NZLI

Ну а чтобы определить, какая будет длина марша, и построить его горизонтальную проекцию на плане, необходимо количество ступеней умножить на ширину.

Полученные размеры переносят на план. А затем вычерчивают разрез лестничной клетки.

Имея на руках чертежи, не составит труда выполнить разбивку конструкции в доме.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками – программа-калькулятор, Житов, как правильно рассчитать винтовую, металлическую, лестницу из дерева на второй этаж с поворотом на 90, 180 и площадкой – формулы, чертежи

Как произвести расчет лестницы?

Во-первых, нужно выбрать место, где будет располагаться конструкция. Также надо определиться с выбором самой лестницы. Здесь основными критериями являются практичность, функциональные качества и наличие пустого пространства вокруг этой конструкции. Расположение стен также является одним из критериев в подборе лестницы.

Чтобы произвести расчет лестничного возведения стоит также обратить внимание и на проектирование самой конструкции. Для этого нужно точно знать, сколько будет ее ширина – от 1,5 до 3 метров

Стоит отметить, что ширина лестничной клетки должна быть равной расстоянию марша, который к ней прилегает. Высота всех ступенек должна быть одинаковой величины и не иметь изгибов.

Параметры, которые необходимо знать при расчете лестницы:

Высота ступенек;
Ширина ступенек;
Наклон лестницы;
Перила и ограждения;
Междумаршевая часть лестницы.

Какими должны быть характеристики ступеней

Одним из параметров для расчета лестницы – высота ступеней. Их характеристика зависит от формы и геометрии будущей лестницы и наибольшей высоты лестничной конструкции.
Наклон лестницы и расстояние от ограждения до стены также должны быть правильно рассчитаны.
Ширина пространства между перилами – называется шириной марша. Ее средняя величина 90 см. Но если с одной стороны перила, а с другой стена, то величина марша достигает 110 см.
Это расстояние бывает общим или чистовым. Чистовая ширина – величина лестничного прохода без учета ограждений.
Величина марша во всей лестничной клетке должна иметь одинаковые показания.
Также стоит провести расчет ширины ступеней. Как правило, их ширина должна иметь одинаковые расстояния с шириной марша.

Расчет наклона лестницы

В случаях, если угол наклона примерно 30-35 градусов, то это считается идеальным случаем. Но если этот угол изменить, то можно лестницу применять и в других целях.

Расчет ступенек

От того насколько высоко расположены ступени зависит удобство ходьбы на лестничной площадке. Обычно высота подступенки составляет 15-18 см. Если сделать высоту больше, то подниматься и спускаться будет достаточно тяжело и неудобно.

Глубина ступени считается оптимальной, если она составляет примерно 30 см. Глубину ее можно рассчитать по формуле:

2с + d = 60 – 64 см

где:

С – значение подступенки;
D – ширина ступеней;
60-64 – примерная длина шага.

Также изготавливают лестницы, ступени которой визуально нависают друг над другом. Это делается в малых помещениях для сокращения места. Такая лестница приобретает легкий и красивый вид.

Немного рекомендаций для правильного расчета лестницы

Для правильного расчета геометрии лестницы и междумаршевого пространства важно учесть, что расстояние всего возведения, которое располагается в маршах, должно быть длиной не меньше полутора метров. Это примерно два человеческих шага

Ширина же лестничной марши должна быть одинаковой с шириной ступеней.

Чтобы рассчитать перила и ограждения нужно знать их характеристики. Примерная высота перил примерно 90 см, а если конструкция винтовая – то 110 см. Расстояние между самими перилами должна составлять не более 13 см. Такая ширина обусловлена тем, чтобы избежать риска застрять между перилами частей тел.

Эта ширина также влияет на безопасность всей лестничной конструкции при ее эксплуатации. Именно от ширины балясин зависит устойчивость всей лестницы, соответственно, чем ширина больше, тем устойчивость будет меньше, и тем меньше будет безопасность конструкции.

Параметры конструкции

Чтобы рассчитать размеры сооружения, и требуемый для строительства объем материалов, необходимо учитывать следующие факторы.

Угол наклона марша – связан с высотой и шириной проступи, но находится в промежутке между 14 и 40 градусами. Более крутой угол наклона допускает относительно удобный подъем, но затрудняет спуск. Если угол наклона выше 50 градусов спускаться можно только задом. Это допустимо только для мансардных конструкций.
Ширина марша – рассчитать этот параметр просто. Для подъема одного человека необходимо не менее 80 см (без ограждений). Для двух – не менее 100 см. Оптимальным считают величину в 140 см.
Количество маршей – один прогон состоит из 3–16 ступенек. Если их больше, сооружается вариант с площадкой.
Высота и ширина ступени связаны друг с другом. Рассчитывать ее параметры следует из соотношения, в котором сумма удвоенной высоты подступенка и ширины ступени равна усредненной длине шага – 63 см. Из формулы понятно, что высота и ширина могут колебаться, и при большей высоте проступи уменьшается ее ширина.

Оптимальными считаются ступени с высотой подступенка равной 12 см, и шириной равной 29 см. Этот идеальный вариант не всегда реализуется в частном строительстве, так как такое сооружение занимает немало места.

Высота проступей всегда одинаковая. Единственное исключение – нижняя ступенька.

Расчеты и размеры

Чтобы понять, сколько места займет строение, необходимо произвести грамотный расчет и выявить, как и где лучше его расположить. При составлении чертежа не стоит забывать про толщину материала. Проделанная работа иначе будет выполнена некорректно.

Для получения дополнительных данных используют несколько формул:

Теорема Пифагора. a2 + b2 = c2. С ее помощью высчитывают длину пролета для прямых моделей. Где a, b — высота проема и длина проекции лестницы ( метры для нее по полу), c — длина пролета.
Расчет количества ступеней (K) производят, отталкиваясь от планируемой высоты ступени (h) и проема (Н): K = H/h. Параметр h выбирается с учетом удобного подъема ноги на высоту.
Формула комфортного перемещения. В основе ее среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р = 2h + t. Применяют формулу для поиска показателя габаритов ступени в связке с другим.
Расчет длины пролета с = К×t можно получить, определив количество и глубину ступени в результате умножения.
Высота прохода — важный показатель для безопасного и комфортного передвижения. Из высоты проема вычитается рекомендуемая цифра (1900—2000 мм). Результат делится на планируемую высоту подступенка, увеличенную на толщину проступи. Получается число ступеней, находящихся в зоне перекрытия второго этажа. Остальные располагаются под проемом.

Ограничений в области дизайна и подбора материала для конструкции нет.

Винтовая лестница

Расчет данных для спиральной лестницы ведется по другой формуле, но требования к эргономичности остаются прежними.

Для удобства он рассматривается на примере: высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр столба для опоры d = 200 мм (0,2 м):

Высчитывается диаметр модели (D=2×S+d): 1×2+0,2= 2,2 м.
Чертится окружность с таким диаметром. Рассчитывается радиус R (R=D/2): 2,2/2=1,1 м.
В центр круга вписывается окружность с диаметром d = 0,2 м. Определяется ее радиус r 0,2/2=0,1 м.
Прочерчивается окружность с радиусом R1. Это середина ступеней или средняя линия восхождения по лестнице. R1=S/2+r: ½+0,1=0,6 м. Ширину для забежной проступи s на этом расстоянии рекомендуют устанавливать 200-250 мм (0,2-0,25 м). В примере — s= 0,25 м.
Считается число ступенек n=2ΠR1/s: n=2×3,14×0,6/0,25=15,072. В итоге — 15 шт.
Окружность с радиусом R1 делится на 15 равных частей.
Высота прохода (полный виток) Н1. Диапазон по норме 1900—2000 мм. Возьмем для примера 2000 мм (2 м) и толщину ступени 50 мм (0,05 м). Высота полного витка Н1 будет равна: 2+0,05=2,05 м.

Маршевая

Определить размеры и возможность установки лестницы в той или иной комнате очень легко. Ширина модели зависит от пожеланий владельца домовладения.

Маршевые экземпляры делятся на:

прямые;
поворотные с площадками;
лестницы с забежными ступенями.

Прямые. Самая простая конструкция для расчета и монтажа, сделать чертеж сможет даже неопытный столяр.

Высчитывается:

длина пролета:
количество ступеней:
их глубина и высота;
определяется ширина.

От количества ступеней зависит, сколько будет маршей. В эксплуатации эти конструкции — самые удобные и безопасные. Установка таких строений требует большого пространства.

Для прямых маршей применяются способы крепления:

косоуры;
тетива;
больцовое.

Длинное строение нужно разделить на две части и сделать поворот забежными ступенями или площадкой.

Поворотные с площадками. Конструкции устанавливают для экономии площади и обеспечения комфортного перемещения. Поворотная площадка, на которой можно передохнуть при подъеме, обеспечивает удобство. Ее габариты не должны быть меньше ширины пролета. Поворот осуществляется на 90˚ или 180˚.

Лестницы такого типа бывают двух- или трехмаршевые.

Рекомендуемые системы крепления:

косоуры;
тетива;
больцовое, совмещенное с опорной стойкой.

Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями. Разновидность предыдущей модели, только вместо площадок монтируются ступени. В таких конструкциях проступи имеют форму усеченного треугольника.

Конструкции позволяют сэкономить лишние 1,5–2 кв. м. Для самостоятельного проектирования они очень сложны. Можно воспользоваться проектными программами или онлайн-калькулятором, который выдаст чертеж и детализацию. Делать привязку схемы к плану помещений придется вручную.

Основная проблема — рассчитать количество и форму забежных ступеней. Их конфигурация иногда не совпадает. Способы креплений аналогичны предыдущему варианту.

Расчет винтовой лестницы на второй этаж

Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.
