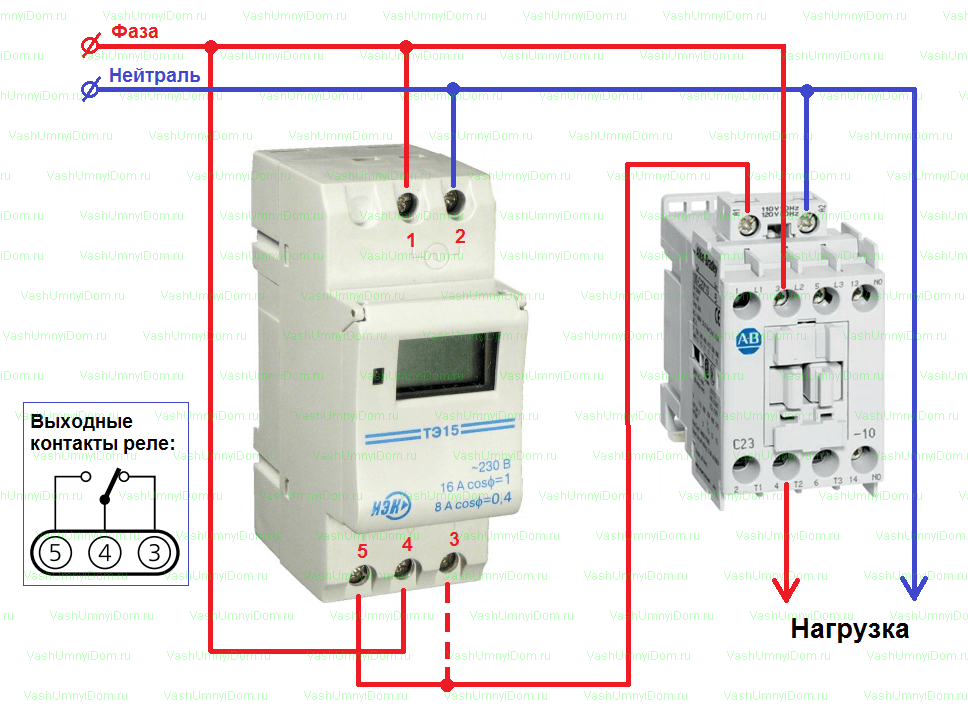

Настройка реле времени для уличного освещения

Обзор настенных уличных светильников на солнечных батареях с датчиками движения

Плюсы:

Не требует организации электропроводки. Купил, прикрепил и пользуешься.
Экономия электроэнергии.
В условиях средней полосы России уличные настенные светильники на солнечных батареях без датчиков движения светят не всю ночь, поскольку аккумулятор не успевает полностью зарядиться под нашим обычно хмурым небом. Датчик движения экономит заряд батареи.

Минусы:

Место крепления светильника должно быть таковым, что бы солнечная батарея располагалась на прямом солнечном свете.
Зимой на солнечную батарею ложится снег и она перестает работать.
Аккумулятор рано или поздно придется поменять.
Светят только когда мимо идет человек. Для декоративной подсветки ландшафта следует использовать светильники без датчиков движения, освещающие пространство постоянно.

Популярная модель с хорошим конструктивом. Есть датчик движения, дальность срабатывания зависит от расположения светильника. Светодиодов — 16 шт. Уровень защиты: IP65. Литий-ионный аккумулятор: 3.7 В, 1000 мАч. Яркость: 100 lm. Цена: 929 руб за 2 штуки. ..

Пластиковый корпус. Защита: IP65. Литиевая аккумуляторная батарея 3.7 В / 900 мАч. Светодиодов — 16 шт. Вес: 185 г. Сенсор движения срабатывает на расстоянии 3-5 м. Цена: 428 руб.

Популярная и симпатичная модель с датчиком движения. Дальность срабатывания датчика зависит от расположения светильника. Корпус алюминий с пластиком. Светодиодов — 20 шт. Цветовая температура 5500-6000 К. Уровень защиты: IP55. Аккумулятор Ni-MH 1000 мАч/3.7 В. Яркость: 340-600 lm. Цена: 841 руб. ..
Удобная конструкция с петелькой позволяющей легко снимать светильник со стены (например для того, что бы убрать его на зиму). Датчик движения по заявлению продавца работает на 8 метров (в реальности наверняка меньше). Свет включается на 20 секунд и если движения в зоне действия сенсора не происходит, светильник отключается. Довольно тусклый, светодиодов — 6 шт. Литиевая батарея: 600mA, 3.7 В. Цена: 964 руб. ..
В белом корпусе может и есть дешевле, но нам удалось найти только за 822 руб. ..
Корпус из нержавеющей стали и пластика. Защита корпуса IP65. Литиевый аккумулятор 3.7 В / 2200 мАч. Светодиодов — 8 шт. Свет теплый белый или холодный белый на выбор. Два режима работы. Когда нет движения яркость 20 люмен. Когда мимо проходит человек 2000 люмен — 18 секунд. Цена: 587 руб. ..
Два варианта окраски корпуса (черный и белый). Уровень защиты: IP65. Несколько режимов работы. В одном из них светит тускло, а при срабатывании сенсора движения загорается на полную мощность. Способ крепления светильника позволяет легко снимать его со стены. Литий-ионный аккумулятор: 3.7 В / 1000 мАч. Светодиодов — 16 шт. Цена: 696 руб.

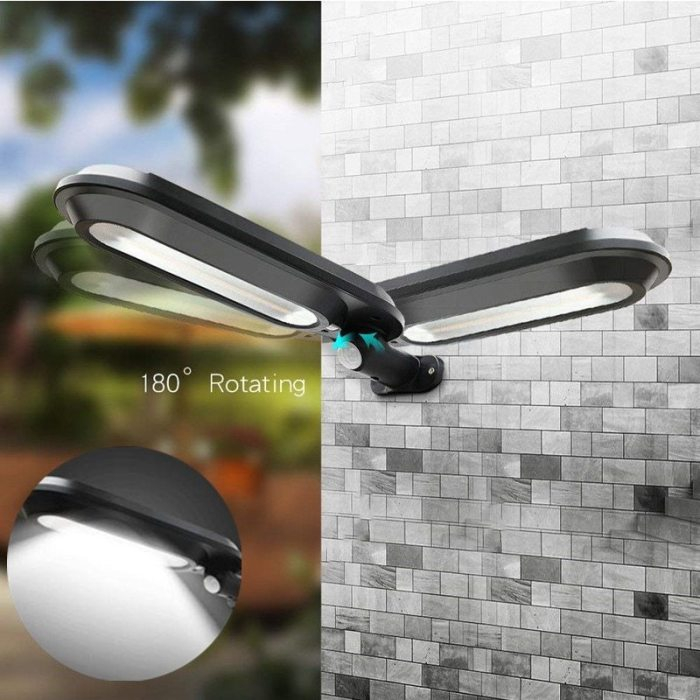

Светодиодный настенный уличный светильник на солнечной батарее с поворотным механизмом. Светодиодов: 18 шт. Степень защиты корпуса: IP65. Цена: 1 039 руб. ..
Светодиодный настенный уличный светильник на солнечной батарее. Светодиодов: 17 шт. Степень защиты корпуса: IP65. Цена: 317 — 1 265 руб. ..
46 светодиодов. Литий-ионный аккумулятор 3.7 В / 1700 мАч. Уровень защиты: IP65. Цвет корпуса черный или белый. Есть датчик движения. Цена: 1 272 руб. ..
Яркий светильник на 118 светодиодов. Защита корпуса: IP65. 3 режима работы. Датчик движения. Цена: 1 033 руб. ..
Настенный светильник на 14 светодиодов с поворотным механизмом. Яркость — 70 LM. Защита корпуса: IP65. Датчик движения. Цена: 1 742 руб. ..

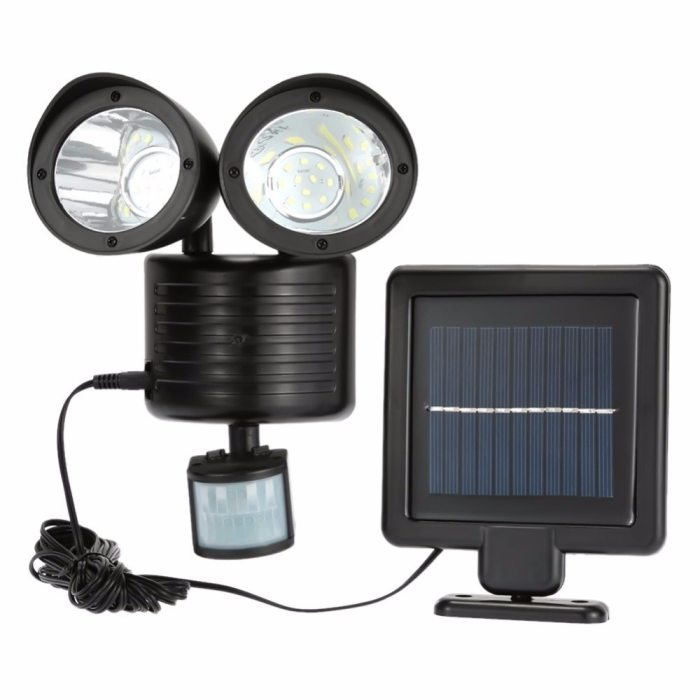

Для участков стен расположенных в тени используются уличные настенные светильники позволяющие вынести солнечную батарею на солнце.

Уличный светодиодный светильник с вынесенной солнечной батареей. Яркость: 180LM. Датчик движения. Светодиодов — 56 шт. Цена: 1116 руб. ..

Уличный светодиодный светильник с вынесенной солнечной батареей. Корпус в белом или черном исполнении. Датчик движения. Яркость: 450 LM. Светодиодов — 22 шт. Цена: 828 руб. ..

Уличный светодиодный светильник с вынесенной солнечной батареей. Датчик движения. Яркость: 750 LM. Цена: 1900 руб. ..
Уличный светодиодный светильник с вынесенной солнечной батареей. Корпус в белом или черном исполнении. Датчик движения. Яркость: 1000 LM. Светодиодов — 188 шт. Цветовая температура: 6000 K. Цена: 2 704 руб.

Обзор лучших светильников на солнечных батареях

Хороший фонарь на солнечных панелях не получится купить за низкую цену. Если необходимо не только украсить территорию, но и осветить ее, то обязательно необходимо учитывать качество изделия.

Хорошо себя зарекомендовали такие светильники:

Star Alliance YH0607A-PIR. Корпус данного изделия герметичен, есть датчик движения, система регулирования режимов освещения.
MJJC-SLYF170. Модель небольшой мощности, используется невысоко над землей. Хороший выбор для подсветки ступенек, нижней части стен домов.
MK02500. Фонарь применяется для крепления к стенам, корпус водо- и пыленепроницаемый.
ZY-TYN-T10W. Изделие дорогое, но расходы полностью окупаются. Плюсы данной модели – мощность, наличие датчика движения, надежность и долговечность.
RDF YD04. Устройство оригинального дизайна и высокого качества. Эта модель имеет узкую сферу использования, поскольку светит не очень ярко.
Sunlight M3. Изделие небольшой мощности. Их размещают сразу несколько штук. Плюсы – стильный дизайн, невысокая стоимость в сравнении с остальными моделями.
Solar Lamp. Интенсивность освещения зависит от датчика движения. Как только он срабатывает, фонарь светит на полную мощность. Отличный выбор для освещения входной двери.

Это далеко не полный ассортимент качественных фонарей на солнечной батарее, есть и другие модели, достойные внимания.

Процесс изготовления датчика движения пошагово

Качество и полученный результат при сборке датчика движения своими руками напрямую зависит от вашей осведомленности в радиомоделировании и наличия определенных навыков. Поэтому чтобы исключить элементарные неточности и ошибки мы приведем пошаговую инструкцию по изготовлению датчика движения:

Total Time: 1 hour

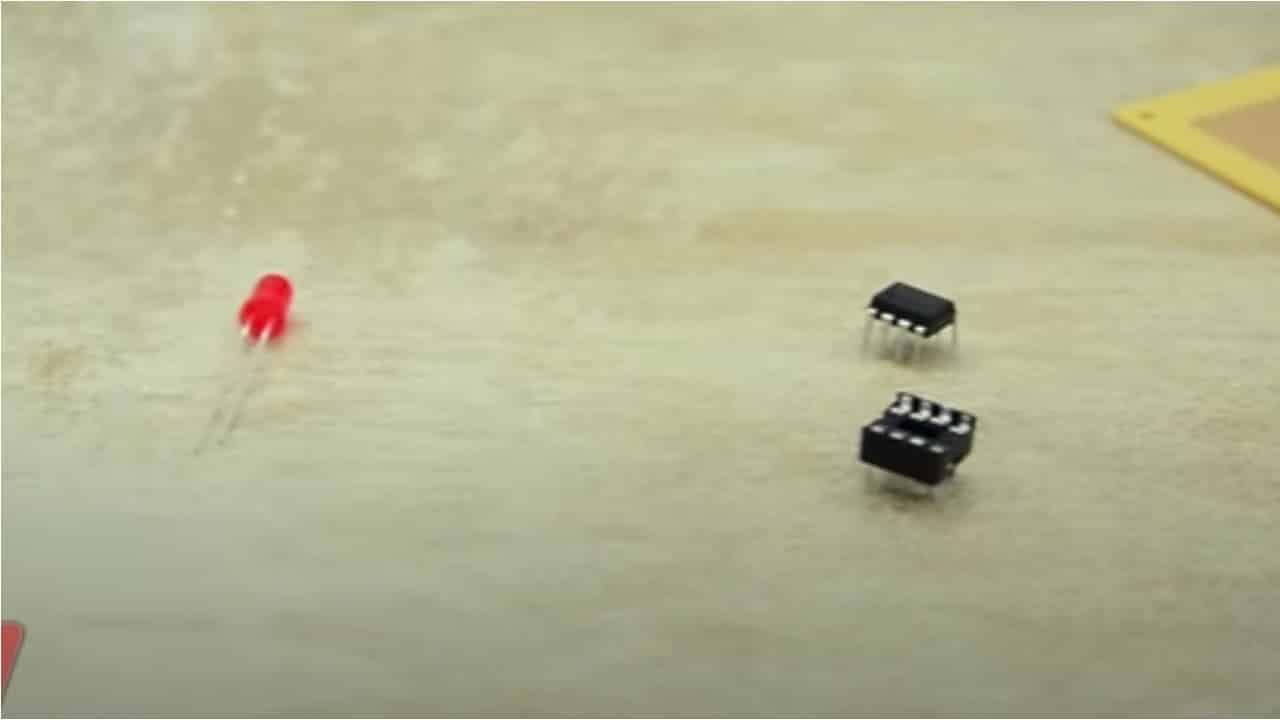

Проверьте целостность деталей

Предварительно подготовьте радиодетали для датчика движения из предыдущего списка и проверьте их целостность визуальным осмотром.

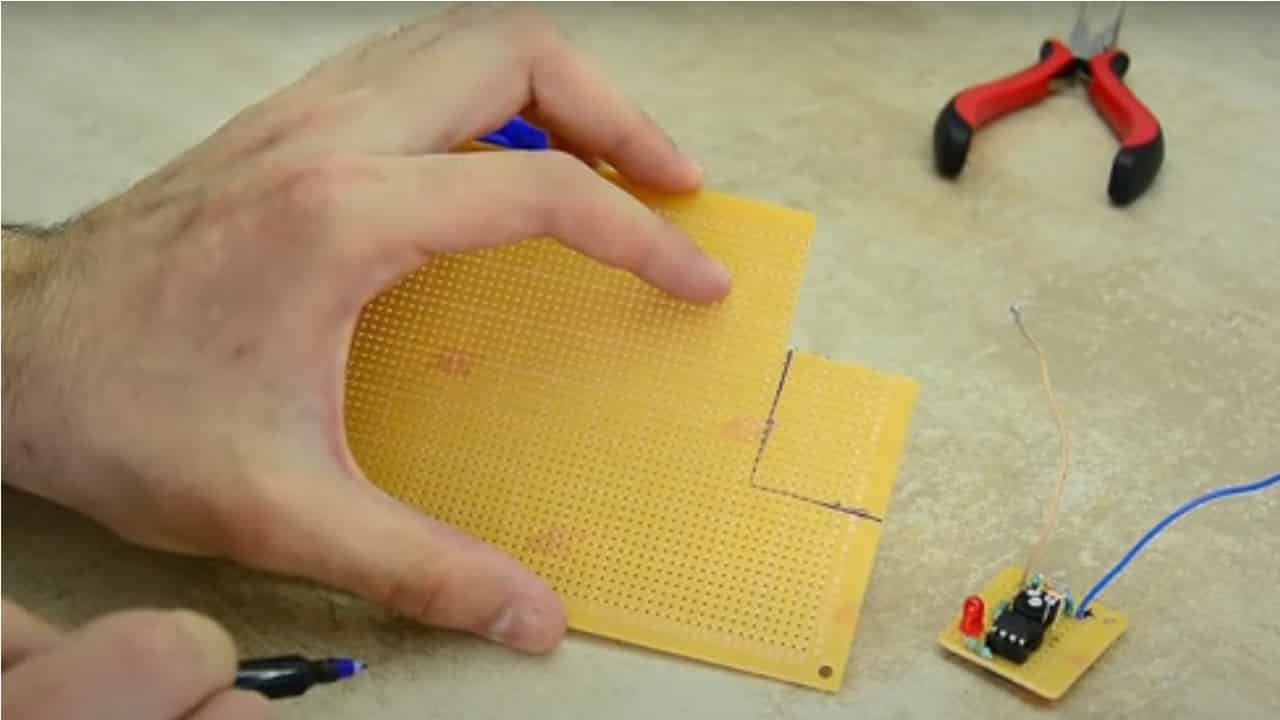

Нанесите разметку на плату

Приложите детали к монтажной плате, рассчитайте их количество и способ расположения, исходя из принципа и схемы соединения датчика движения. Когда нужное число отверстий или размеры будут у вас, отметьте их на плате.

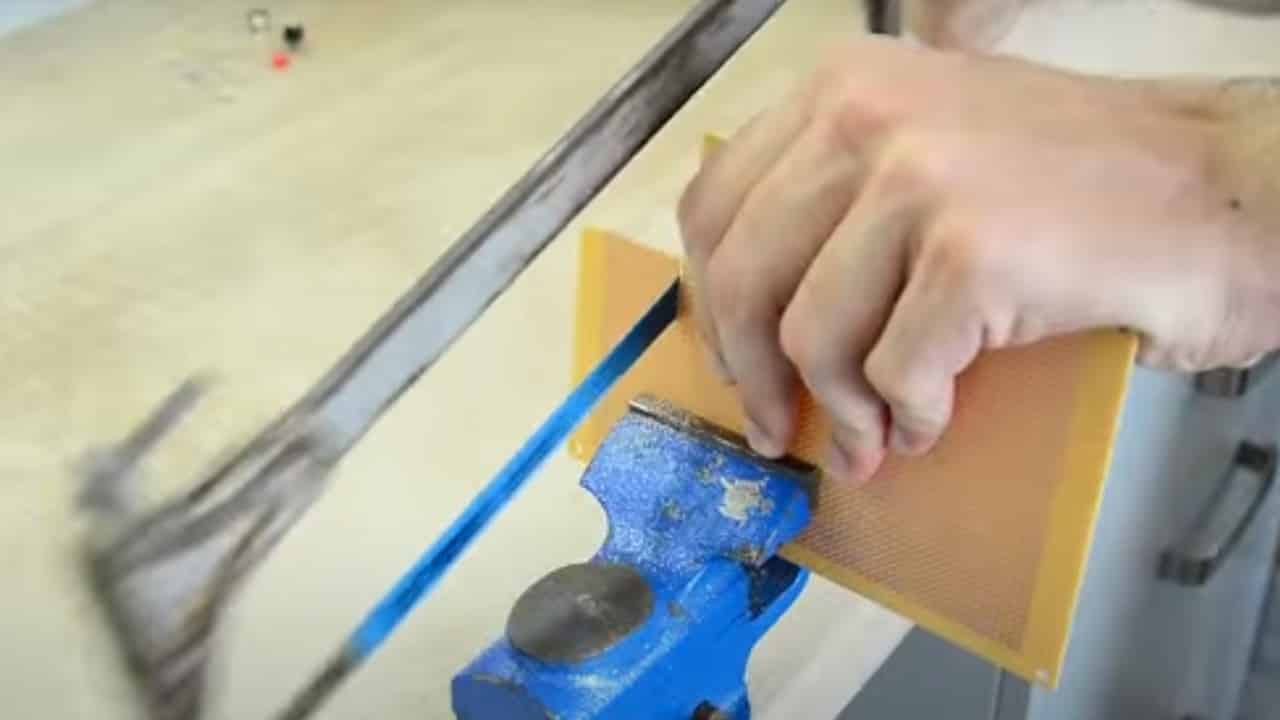

Отпилите по линии разметки часть платы

При помощи слесарного инструмента отпилите выделенный участок по нанесенной разметке. Во время распила платы весь массив желательно закрепить в тисках или прижмите к столу, так процесс будет легче, а линия отделения получится ровной.

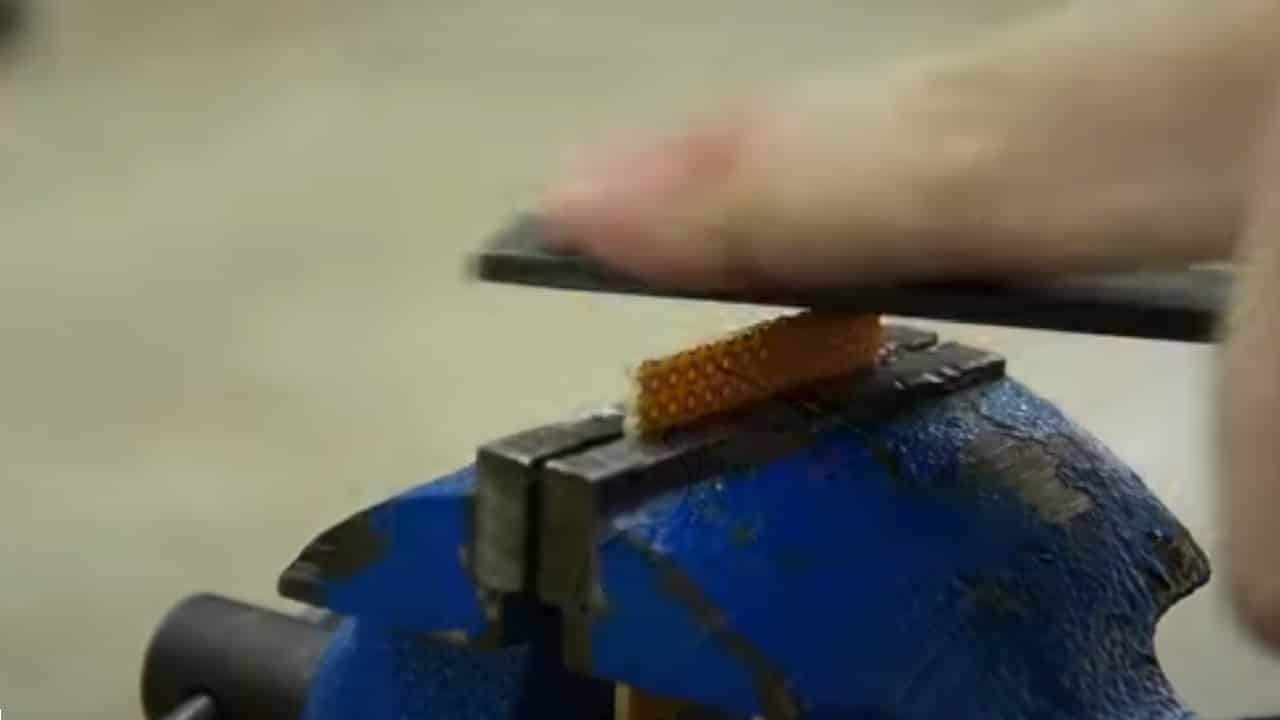

Обработайте края напильником

Если у вас получились серьезные огрехи по краю платы или вам принципиально нужны ровные края для датчика движения, то их следует обработать наждачкой или напильником.

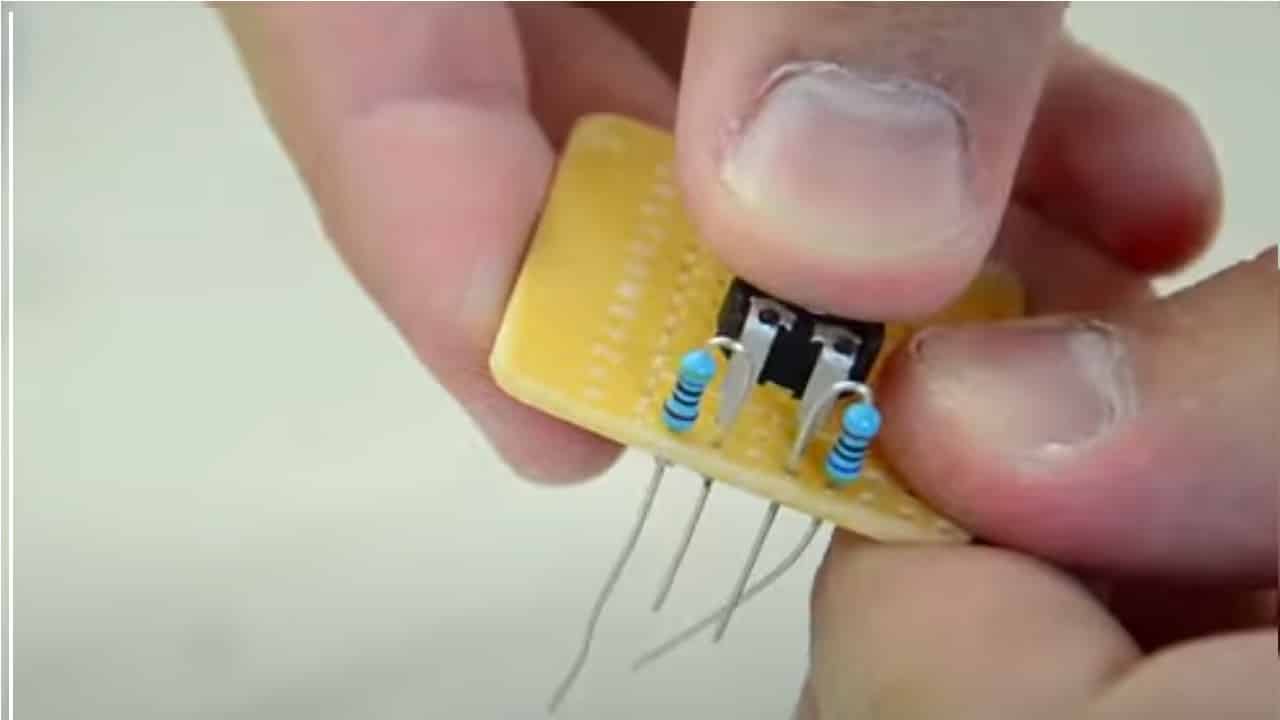

Вставьте детали в отверстия на плате

Установите все элементы в отверстия на плате. Монтаж производится таким образом, чтобы детали входили плотно, не болтались и не мешали поместить конструкцию в корпус.

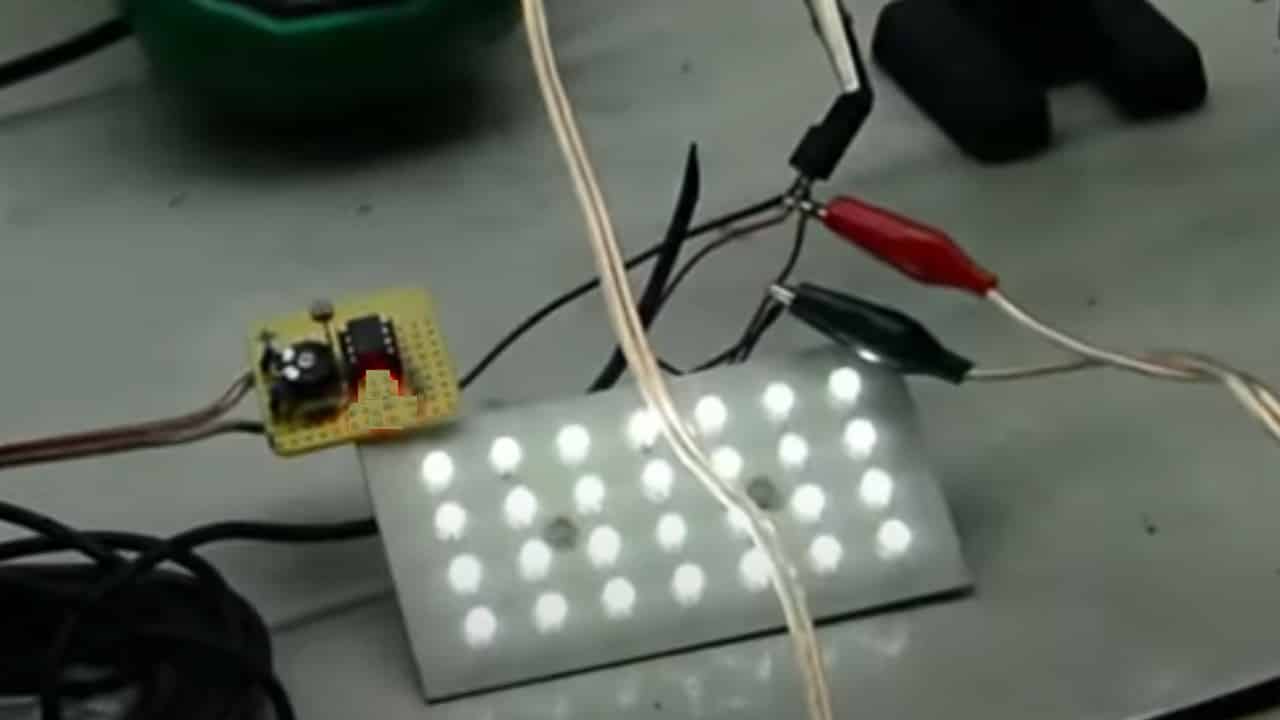

Подключите к прибору освещения

Теперь вы получили готовое устройство для фиксации движения, который можно подключить через реле к прибору освещения. Рекомендую обязательно опробовать работу перед установкой

Заметьте, что в случае наружной установки совместно с прибором освещения важно обеспечивать достаточный уровень защиты от проникновения пыли и влаги. Поэтому собранная плата помещается в герметичный корпус, а все отверстия прорабатываются герметиком

Описание фотореле

Чувствительное фотореле на симисторе ГОСТ 51324.2.1-99. представляет собой оптронный прибор, состоящий из светодиодов, оптически связанных с контактами электроприборов. Его еще часто называют сумеречный светодиодный датчик, приспособление день-ночь и т.д.

Фото – Фотореле фото

Фотореле предлагают различные преимущества по сравнению с механическими реле времени:

Малый размер. Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой;
Длительный срок службы. При отсутствии механического контакта, значительно продлевается срок годности за счет того, что полностью отсутствует износ;
Слаботочный привод. Данный прибор может работать с поступающим током даже в несколько миллиампер без усилителя. Таким образом, соседние устройства могут обходиться без драйверов;
Бесшумная работа. При отсутствии механического контакта, бесконтактное реле при работе не издает совершенно никаких звуков;
Высокая скорость. Фотореле примерно в 10 раз быстрее, чем механические аналоги (которые принимают несколько миллисекунд для переключения).
Отличная производительность, многие приборы поставляются с таймером.

Составляющими прибора являются: три контактных провода для подключения к общей сети, магнитный пускатель, якорь.

Фото – Фотореле в разобранном виде

Видео: простое фотореле

Какое фотореле выбрать для уличного освещения

Фотореле – это техническое устройство, предназначенное для управления работой электрической цепи посредством замыкания-размыкания контактов под воздействием солнечного света.

Основными элементами рассматриваемого устройства являются фотоэлемент (датчик освещенности), обладающий светочувствительными свойствами, и электронный блок, обрабатывающий и передающий сигнал от фотоэлемента.

В качестве чувствительного датчика может быть использован фоторезистор или фототранзистор, это зависит от схемы, используемой при изготовлении конкретной модели.

Принцип работы данного устройства заключается в том, что при снижении уровня освещенности фотоэлемент срабатывает и замыкает свои контакты, подавая сигнал на электронный блок, с которого, в свою очередь, сигнал поступает в цепь управления подключенного оборудования.

Принципиальная схема и внешний вид модели, изготовленной на базе фототранзистора

Технические характеристики разных моделей различны, но основными, характеризующими возможности использования приборов, являются следующие:

рабочее напряжение сети питания;
электрическая мощность подключаемой нагрузки;
степень защиты корпуса;
температурный режим использования.

Внешний вид модели «ФР-602» со встроенным датчиком света

По своей конструкции фотореле могут быть выполнены со встроенным или выносным фотоэлементом, что определяет возможности использования конкретного устройства.

Приборы могут быть выполнены с предустановленными настройками и оснащены следующими регуляторами срабатываний:

порог реагирования на уменьшение-увеличение освещенности;
задержка времени включения, обеспечивающая защиту от ложных срабатываний;
регулирование диапазона освещенности.

Критериями выбора фотореле являются следующие параметры:

Технические характеристики, определяющие возможности использования и схему включения.
Наличие возможности выполнения индивидуальных настроек.
Способ размещения (на элементах строительных конструкций или в электротехническом оборудовании).
Наличие дополнительных элементов управления, расширяющих возможности использования устройства: таймер включения, датчик движения и прочие.
Стоимость.

Самостоятельное управление освещением

Если говорить о небольшой территории, например, такой как участок возле дома или производственная площадка небольших размеров (не более 100 х 100 метров), то там не нужны сложные системы управления уличным освещением.

Дистанционное управление тоже не обязательно (даже с помощью смартфона). Пока вы будете включать нужное приложение, то можно подойти и включить механический выключатель. На такую территорию редко устанавливается более десятка фонарей. Исключение, когда управление уличными фонарями взаимосвязано с домом или системой охраны.

Поэтому разберем, как устроить своими руками систему управления уличного освещения небольшой территории. Она, как показывает практика, может значительно уменьшить затраты на энергоснабжение.

Что нам нужно осветить

Наиболее распространено разделение на следующие группы светильников:

Светильники, которые горят все темное время суток (все зависит от желания хозяев) обычно их располагают перед парадным входом.
Дороги внутри территории желательно освещать только при появлении людей или техники (см. Освещение сада и дорожек своими руками). Это правило касается и участков, где возможно появления незваных гостей (с целью охраны).
Подсветку фасада, декоративное освещение или праздничную иллюминацию — она должна гореть только вечером.
Площадка перед въездными воротами и гаражом. Можно освещать только при приближении техники, а не людей.

Что нам для этого понадобится

Кроме проводов и арматуры, надо будет приобрести еще некоторые детали. Все не дорогостояще и не дефицитно, приведем примерные цены на них.

Реле времени — цена от 300 рублей.

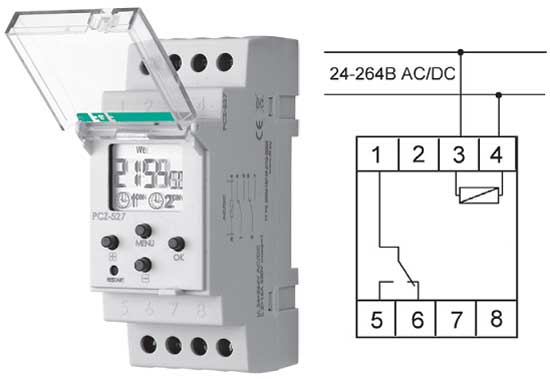

Реле времени

Астрономическое реле — от 500 рублей.
Световое реле (сумеречный датчик) — от 500 рублей.

Световое (сумерочное) реле с выносным датчиком

Емкостное реле (датчик присутствия или приближения) — от 500 рублей.

Емкостное реле

Замечу, это российские цены, приобрести все можно и дешевле в интернете (не учитывая качества).

Как подключать

Все эти детали (современного исполнения) питаются от стандартной сети 220 вольт и могут коммутировать приличную нагрузку. То есть, промежуточных реле и контакторов, понижающих трансформаторов не надо, стоит только продумать защиту от перегрузок.

Схема подключения почти всегда указана на корпусе, в том числе и выводы для подачи сигнал на блокировку/деблокировку. Дополнительно назначения клемм прописывает инструкция. Даже с минимальными (но уверенными знаниями электротехники) проблем не возникнет.

Собираем схемы

Расскажем, что и как применить для каждого освещаемого объекта (территории):

Перед входом — просто подключаем через астрономическое реле или реле освещения. Сбои из-за различных обстоятельств не критичны, что впрочем, справедливо и для всех остальных случаев.
Пути перемещения внутри территории — тут задача сложнее. Решаем ее так: возле всех входов и выходов устанавливаем датчики присутствия, они дают сигнал на реле времени, которое должно включить освещение, на промежуток которого с запасом хватит на дорогу. Для того чтобы система не включалась днем предусматриваем ее блокировку датчиком освещения или астрономическим реле.
Подсветку и иллюминацию — через астрономическое реле, включаем после заката, тушим, когда все спят. Если речь идет только об освещении на праздники, можно использовать обычный таймер (за несколько дней время заката не сильно измениться).
Въезд для автомобиля — если у вас автоматические ворота, то контроллер управления ими чаще всего имеет выход для управления освещения. Если нет — лучший выход применить датчик освещенности.

Но нужно сделать, так чтобы он реагировал только на фары подъезжающего автомобиля. Для этого — на глазок крепим бленду (трубку небольшой длины и подходящего диаметра), она исключит постороннюю засветку.

Устанавливаем датчик не на щитке, а в месте, где он будет попадать под створ ваших фар при подъезде. Дополнительно можно блокировать включение освещения днем с помощью реле времени.

Вот и все что мы хотели рассказать о том, что такое система управления уличным освещением. Будем рады, если наша статья помогла вам. Живите в безопасности, но не переплачивайте за электроэнергию.

Схема подключения и настройка

Вопрос о том, как подключить фотореле в цепь управления работой наружного освещения, должен быть поставлен до момента его приобретения, т. к. схема подключения прибора зависит от его назначения, технических характеристик и места установки.

Схема включения непосредственно в цепь питания светильника или прожектора

При непосредственном подключении устройства к фонарю освещения прибор устанавливается в непосредственной близости к нему. При этом на контакты реле подается ноль и фаза из питающей электрической сети, а с третьего контакта осуществляется подключение нагрузки.

При управлении работой группы светильников фотореле подключается к контактору или пускателю через цепь управления их работой путем подачи сигнала на катушку, размещенную в этой цепи.

После того как фотореле было смонтировано и подключено, необходимо его отрегулировать. Регулировка выполняется путем использования имеющихся в конструкции устройства подстроечных элементов (колесики, поворотные элементы управления и т. д.).

Для этого в заданный момент времени, соответствующий определенной освещенности на улице, выполняется настройка путем поворачивания элементов регулировки до момента включения светильника.

Производители средств автоматики, как правило, в сопроводительной документации указывают возможные схемы подключения своих изделий, а также способы регулировки их работы и оптимальные места расположения при эксплуатации в различных условиях.
