Как установить приточный клапан в стену своими руками: пошаговая инструкция по проведению работ

Подбор модели

При выборе модели клапана необходимо руководствоваться требованиями помещения и учитывать все характеристики данного вида.

Прежде всего, надо учитывать режим температур, в рамках которых работает клапан.

Устройства бывают различных диаметров, а следовательно могут пропускать разное количество воздуха. Одним из важных параметров является пропускная способность клапана, т.е. какой объем воздуха он способен пропустить за единицу времени. Обычно пропускная способность в пределах 800-1000 м3 воздуха в час. Это позволит определиться с количеством клапанов для данного помещения.

Обязательно измерьте толщину стены, чтобы наверняка подобрать клапан нужной длины. Ведь он должен пройти через всю стену, поэтому он должен соответствовать толщине стены. По длине модели бывают от 20 до 100 см. При покупке лучше учесть запас, а лишнее можно обрезать.

Если вы решили устроить подогрев поступающего воздуха и монтировать его между подоконником и отопительной системой, то необходимо замерить данное расстояние для сравнения с габаритами оголовка выбранной модели.

Клапаны бывают с автоматической и механической системой регулирования. В отличие от ручной настройки, автоматика сама выбирает нужный режим в зависимости от микроклимата помещения. Но такие клапаны будут стоить дороже. Если ориентироваться на цену, то из всех моделей экономичнее приобрести клапан отечественного производства.

Наиболее распространенными являются аналоги финской более дорогой модели КИВ-125 (4800 рублей) такие, как китайская, менее качественная, но дешевая копия и отечественная модификация КПВ-125, не уступающая по качеству финской, но дешевле (стоимость в районе 3000 рублей).

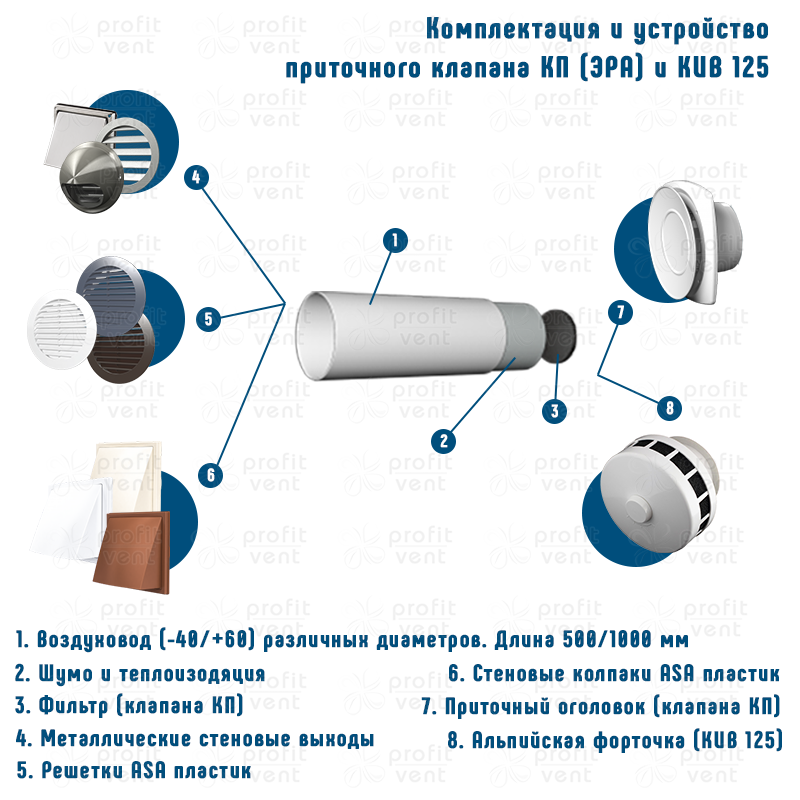

КИВ-125

КПВ-125 является востребованной модели за свою высокую функциональность. Длина трубы у него варьирует от 40 см до 1 метра. Имеет москитную сетку.

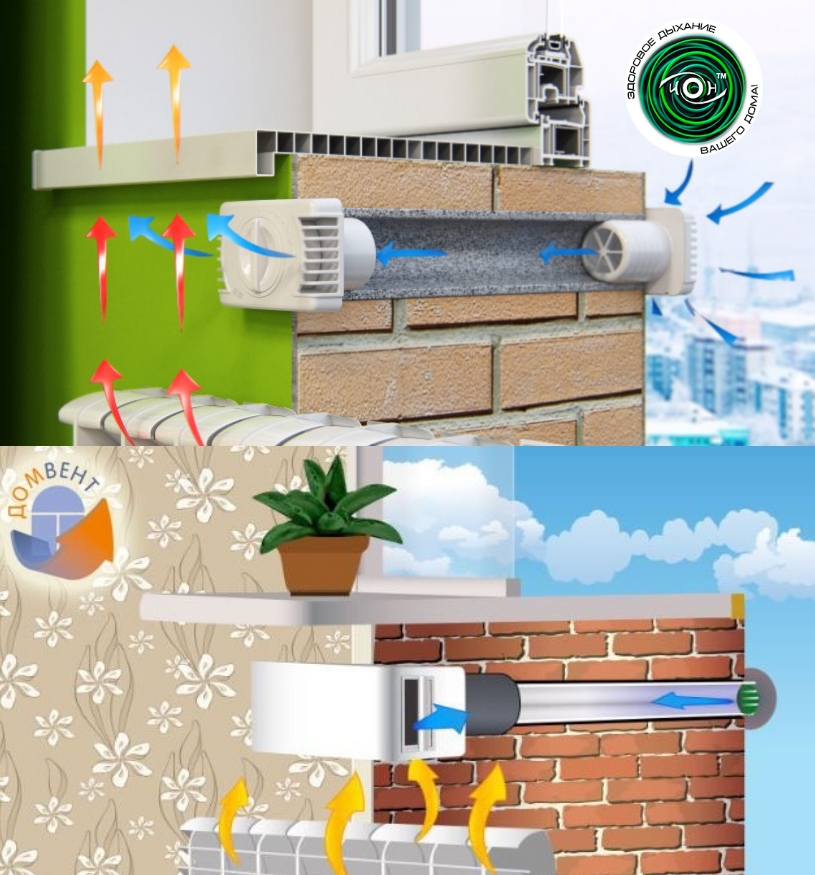

Дешевым (1500 рублей) отечественным прибором является «Домвент» — устройство стенового типа для установки над батареей, с высоким показателем защиты от шума и пыли. Имеет задвижку для регулирования поступления воздушных масс.

Можно встретить и итальянские модели KIV Quardo, которые отличаются от финских только формой оголовка (он у них квадратный).

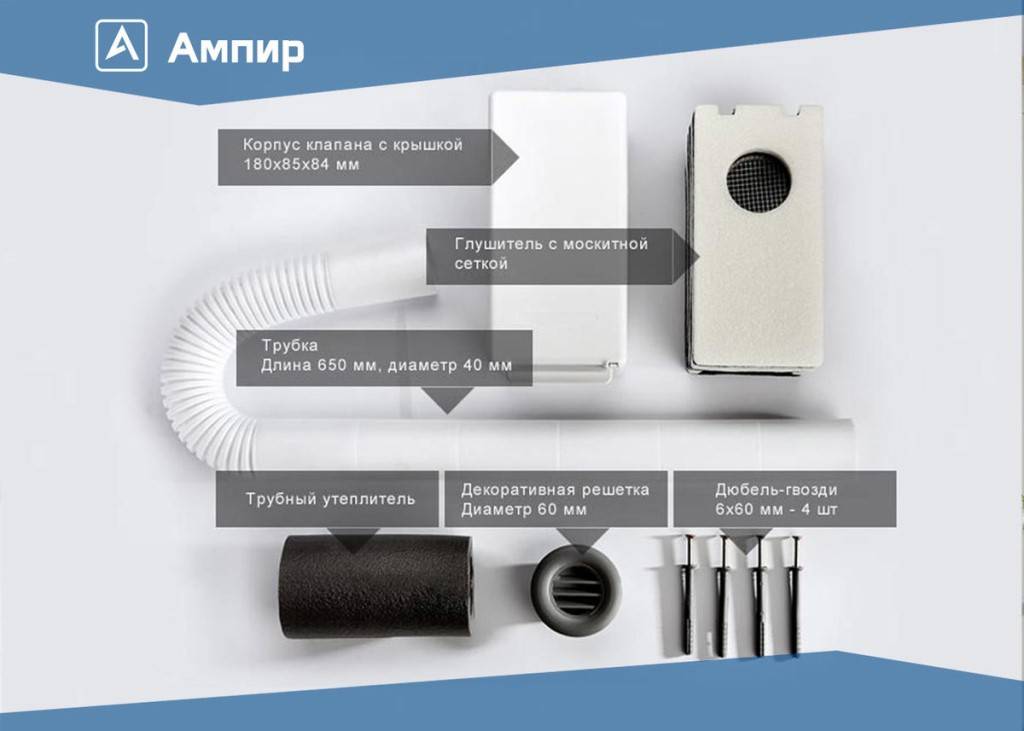

Есть такие модели, которые имеют прямоугольный воздуховод, например, СВК-75.

Существуют и другие модели стеновых приточных клапанов. Сравнивая характеристики имеющихся в наличии клапанов, можно подобрать подходящую для вашего помещения модель.

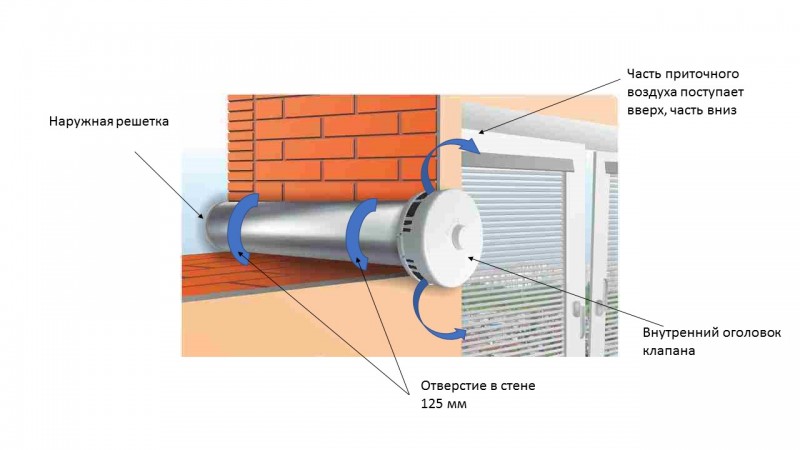

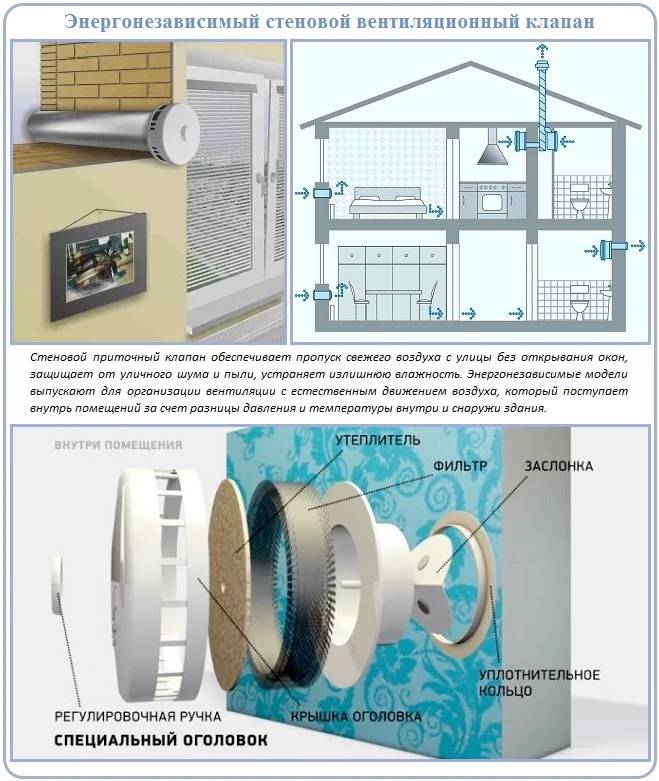

Принцип работы приточного клапана в стене

Если устройство работает правильно, то обеспечивает средний приток воздуха 30м³ в час, достаточное количество для 1-го человека. Система, регулирующая воздухообмен открывает клапан, при повышенной влажности в комнате. Если она установлена в нужно месте, то сквозняков не будет. Принцип работы следующий: воздух попадает сначала в решетку, потом проходит через очищающий его фильтр, далее в канале тепловой и звукоизоляционной части происходит его прогрев. Из-за ограниченного пространства поток становится слабее, и, проходя через заслонку, наконец, попадает в комнату. Таким образом, обеспечивается постоянное вентилирование помещения.

• Должна быть работающая вытяжная система;
• Чтобы воздух попадал во все комнаты, в дверных проемах должно оставаться небольшое расстояние между дверью и полом.

Если устройство работает правильно, то обеспечивает средний приток воздуха 30м³ в час, достаточное количество для 1-го человека.

Монтаж клапана своими руками

Самым трудоемким процессом в установке является подготовка отверстия под корпус клапана. Сверление осуществляется таким образом, чтобы имелся незначительный наклон в сторону улицы — в 3-5 градусов.

Отверстие в стене рекомендуется сделать на 1-2 см больше, чем диаметр корпуса клапана, это позволит при установке придать устройству нужное положение.

После того как отверстие будет просверлено, устанавливаем устройство. С внутренней стороны корпус вставляется в стену и временно фиксируется при помощи деревянных клиньев.

После проверки правильности положения корпуса проводится окончательная фиксация монтажной пеной.

Перед заполнением полостей между корпусом клапана и стеной рекомендуется смочить поверхности трубы и кирпичной кладки водой, это улучшит адгезию пены.

Устанавливая приточный клапан своими руками, нужно помнить, что пена окончательно застынет через 24 часа.

После того как пена застынет, излишки необходимо срезать ножом. С наружной стороны сверлятся отверстия под дюбеля, и устанавливается решетка. Со стороны комнаты устанавливается внутренний блок.

Проверить работоспособность клапана просто: к выходному отверстию подносится горящая свеча – если пламя отклоняется или вообще тухнет, значит, все сделано правильно, и вентиляция работает.

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

1. Приточные щели в пластиковых окнах.
2. Воздушные клапаны.
3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

• не нарушает дизайн комнаты и конструкцию окна;
• его можно установить в любое время, даже после проведенного ремонта;
• установить можно самому, не вызывая мастеров;
• месторасположение – в любом месте;
• возможность регулировать приток воздуха с улицы.

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Как можно проверить работоспособность вентиляции

Чтобы проверить работу установленного устройства, выполните следующие действия:

1. Немного приоткройте окно квартиры и откройте дверь в туалет или ванную комнату.
2. Возьмите одну салфетку.
3. Затем нанесите ткань на отверстие вентиляционного вала.
4. Тканевый лист должен плотно прилегать к отверстию. Если лист не прилипает к отверстию, подумайте, почему так происходит. Это может быть серьезно забитый проток. В многоквартирных домах причиной засорения дымохода может быть воздуховод, забитый из-за соседей наверху.

Вы также можете проверить вентиляционную тягу с помощью спички, свечи или зажигалки. Пламя зажигалки должно качаться в сторону стебля. Считается, что чем больше угол отклонения, тем лучше вентиляция.

После осмотра рекомендуется закрыть открытые окна и двери и повторить испытание на вытяжку вентиляции. Таким образом, вы можете узнать, требуется ли дополнительное оборудование для внедрения микровентиляции.

Если вы обнаружите, что приток воздуха отсутствует, можно установить небольшую решетку на дверь или поверхность стены.

Главное, учесть, что вентиляция в туалете в частном доме необходима, она будет держать помещение всегда сухим, тем самым увеличивая срок ремонта помещения.

Вентиляция в квартире виды. Какие бывают виды вентиляции

Виды вентиляции бывают разные, в зависимости от устройства системы и предназначения она может быть:

• Естественной;
• Принудительной.

Естественная вентиляция – этот вариант самый примитивный, дешевый, но ненадежный. Эта система вентиляции представляет собой каналы, которые проложены по всей конструкции здания. Вентиляционные решетки выведены в санузлах, ванных комнатах и на кухнях. Действие этой системы основано на перепаде давления возле оголовка вентиляционного канала и вентиляционной решеткой в помещении. Величину перепадов давления нельзя считать постоянной, она подвержена воздействию температуры, давления, силы и скорости ветра. Поэтому данный вид вентиляции не является достаточным для современных помещений.

Принудительная вентиляция в квартирах

Принудительная вентиляция в квартире устанавливается тогда, когда воздухообмен в помещении недостаточный. Чтобы не было душно и жарко, стоит потратиться на обустройство принудительной циркуляции воздуха. Систему называют принудительной из-за использования специальных вентиляторов, для увеличения движения воздушных потоков. Принудительные системы делятся на такие типы:

1. Приточную;
2. Приточно-вытяжную;
3. Вытяжную.

Приточная вентиляция в квартире необходима для того, чтобы в помещение постоянно поступал очищенный, свежий воздух. Для качественного воздухообмена в помещении не стоит полагаться только на естественную систему вентиляции, именно приточные установки позволят сделать атмосферу жилища комфортным. Приточные установки представлены в большом ассортименте в магазинах климатической и бытовой техники. Они достаточно мощные, что позволяет без труда обслуживать как небольшие квартиры, так и элитные крупногабаритные дома. У них такие достоинства:

• Высокий энергосберегающий класс;
• Качественное очищение воздуха от пыли и вредных элементов;
• Устранение неприятных запахов.

При таком способе вентилирования чистый воздух подается во все жилые комнаты, а вытягивается из санузла, кухни и ванной комнаты.

Система приточной вентиляции

Наиболее оптимальным способом вентилирования является приточно-вытяжная вентиляция в квартире, при таком варианте вентилирования плохой воздух удаляется из комнат, а помещение заполняется чистым и свежим воздухом.

Чтобы каждая из комнат качественно вентилировалась, необходимо провести по всей квартире систему воздуховодов, которые с успехом можно спрятать в нишах стен или подвесном потолке. Саму приточную установку легко разместить в кладовке.

Подготовка к монтажу

Правильная вентиляция с самого начала хорошо продумана. Ошибки, допущенные в вычислениях, тогда будут практически невозможны или слишком дороги для исправления. Лучше делать все с самого начала.

Для облицовки цоколя можно использовать самые разнообразные материалы. Нет никаких специальных строительных стандартов. Но конструкция вентиляционной системы или свайного фундамента должна быть рассчитана в соответствии с весом СНиП и ГОСТа. Иначе дом не продержится долго, или в нем будет просто неудобно жить.

При проектировании системы вентиляции дома важно учитывать это:

1. Наличие плиты или камина в комнате.
2. Каждый номер и коттедж в целом.
3. Население.
4. Необходимость и тип воздушных фильтров, которые должны быть встроены в систему.
5. Индивидуальные архитектурные особенности здания и многое другое.

На кухне воздух должен быть заменен со скоростью 60-100 м3 /ч в зависимости от типа плиты. А если это газовая плита, то ее необходимо менять из расчета не менее трех раз в час на объем кухонного помещения. В ванных комнатах и туалетах скорость воздухообмена должна составлять 25-50 м3/час.

Для внутренних стоков вентиляция должна осуществляться отдельно с помощью вентиляционной трубы от общей стояковой трубы. Также рекомендуется, чтобы вентиляционный канал над кухонной плитой работал отдельно. А суммировать проток из него и ванную в одну шахту не получится. Это может привести к утечке канализации “амбра” на кухню.

При подготовке конструкции также необходимо учитывать размеры и мощность вентиляционных каналов, мощность системы отопления и размеры вентиляторов. Вам нужно вычислить множество параметров. И все они должны быть точными и безупречными, иначе эффективность вентиляции будет не такой, какой мы хотим.

Однако проектирование вентиляции для большого дома лучше всего заказывать у специалистов в этой области с соответствующей инженерной квалификацией. Здесь цена ошибки может быть слишком высокой.

Монтаж системы

Сборка всей системы может осуществляться по-разному и зависит от выбранного метода обустройства вентиляции. Так, установка труб и кладка кирпичных каналов выполняются на этапе строительства здания, установка вентиляторов и клапанов может осуществляться после.

Лучше всего делать специальные каналы на этапе строительства – во всех помещениях или лишь там, где отмечена повышенная влажность. Кирпичные каналы или трубы в блоках прокладывают по стенам и выводят к чердаку, объединяя их там и утепляя в местах выхода на кровлю.

Трубы берут из пластика обычно, диаметром 13 сантиметров и более. Они прокладываются в газобетонных блоках, изолируются раствором.
Этапы сборки горизонтальной системы вентканалов:

• Составление схемы установки воздуховодов – если система одна, магистраль создается из одного воздуховода, проложенного горизонтально под потолком.
• Расчет диаметра воздуховода на базе расчета объема воздуха, который отводится.
• Расчет числа фитингов, прямолинейных участков и их длины (по схеме).
• Закупка материалов.
• Выполнение отверстий в каждой стене по сечению воздуховода.
• Сборка на муфты/хомуты – начинается с дальнего помещения.
• Вывод выходного патрубка (обычно через кухню) через стену на улицу.
• Выполнение в воздуховоде окон для вытяжки, закрытых решетками.

При монтаже канальной модели ее вставляют в отверстие для вытяжки в стену. Настенные модели (часто используют для санузлов) крепят внутри помещения к стене точно по горизонтали, чтобы вентилятор работал корректно.

Как сделать вентиляцию во всей квартире?

Универсальных решений под все виды планировок квартир не существует. Для каждого объекта всё подбирается индивидуально. Ведь вентиляционная система должна подходить не только под планировку квартиры, но и под ваши  индивидуальные требования. Где-то достаточно естественной вентиляции. В больших квартирах со сложным микроклиматом нужна целая система с вентиляционными рукавами для каждой комнаты и центром управления с несколькими вентиляторами.

Первым условием, от которого всё зависит, является бюджет для системы вентиляции. Исходя из этого параметра, будет подбираться система вентиляции и комплектующие для неё. Дальше нужно учесть личное пространство жителей квартиры.

Например, у вас или ваших членов семьи есть свои любимые помещения в квартире. Где понижение уровня потолков, чтобы спрятать вентиляционную систему, было бы нежелательным. При этом эти комнаты нужно обеспечить нормальной проветриваемостью.

Здесь вступает в дело конструкция вентиляционных рукавов. Чтобы избежать значительного занижения, используют более плоские рукава. Их даже можно спрятать под натяжной потолок. Тогда занижение будет незаметным.

Вентиляция в квартире не открывая окон на улицу

При создании искусственной  вентиляции можно пойти двумя путями:

• Вынести вентиляционные установки наружу здания. Тогда получается, что всё оборудование снаружи а в комнатах остаются только воздуховоды. Не нужно занижения потолков нигде. Из минусов такой системы можно отметить высокий расход электричества в холодное время года. И чем северней вы живёте, тем выше будут эти расходы. Потому, что при поступлении свежего воздуха, нужен его нагрев. Иначе в квартире будет холодно.
• Чтобы избежать проблемы со счетами за электричество можно сделать естественную вентиляцию установив клапана на окна.

Принудительная вентиляция во всей квартире

Если вы хотите чтобы воздух попадал в квартиру не напрямую, а прошёл через очистку и уже потом в комнату со свежестью, то система приточной вентиляции в квартире – это то, что вам нужно.

Такая вентиляция делится на приточную и вытяжную.

• Приточная отвечает за поступление воздуха в квартиру.
• Вытяжная высасывает загрязнённый. При этом мощность закачивания воздуха должна быть пропорциональна мощности забора воздуха и соответствовать кубатуре и назначению помещения.

Такая система вентиляции делится на наборную и моноблочную.

Наборные системы очень популярны в квартирах. Они собираются из отдельных компонентов:

• вентилятора;
• глушителя;
• фильтра;
• системы автоматики.
• система увлажнения и осушения воздуха.

Все эти детали конструкции разнесены и могут находиться в разных местах вентиляции. Такая система обычно размещается между потолочным перекрытием и подвесным потолком. Её достоинства в том, что можно индивидуально проветривать отдельно каждое помещение. Но есть недостаток в виде точного расчёта и высокой цены, а также большие габариты.

Чтобы построить такую вентиляцию, нужно нанять специалистов, иначе у вас это займёт слишком много времени. А сумма на материалы всё ещё будет высокой.

В моноблочных системах вентилятор, фильтр, система автоматики, находятся в одном блоке. Поэтому уровень шума у них ниже. Поэтому моноблочные системы небольшой производительности может размещаться в жилых помещениях, как наборные. Но у моноблочных систем есть недостаток. Они не могут регулировать  температуру воздуха отдельно для каждого помещения.

В дополнение ко всем частям вентиляции можно ещё добавить систему рекуперации. Это такая система, которая обогревает всасываемый воздух за счёт теплоты высасываемого воздуха. При этом потоки воздуха не смешиваются, а электричество, которое тратилось бы на его обогрев, экономится.

Полезные советы

Что важно знать, перед тем как выводить вентиляцию через стену:

• Если работы планируется проводить в частном доме, то согласования ни с какими органами власти не требуется (как установить вентиляцию в частном доме?). Даже отверстие планируется делать большой ширины — вы вправе это делать.
• Если работы проводятся в квартире многоквартирного дома, то согласование требуется (как установить вентиляцию в квартире?). Нужно обсудить с контролирующими органами возможность сверления наружных несущих стен. Единственный случай, когда не нужно согласовывать этот момент — планируемое отверстие диаметром не более 200 мм. Если воздуховод нужно сделать шире, то за разрешением нужно обратиться в архитектурный отдел района.
• При выводе вентиляции через деревянные стены просверлить тонкие отверстия по окружности воздуховода, а дальше пробить или прорубить оставшиеся промежутки.
• Для толстых кирпичных и железобетонных стен лучше применять алмазную установку бурения.

Прежде чем просверливать отверстие в стене, нужно знать нормативы, которые соблюдаются при этой работе, изучить вопрос при работе с несущими стенами

Прорезая дыру, важно не задеть такие важные конструктивные элементы, как заградительные и армирующие решётки в толще стены, вентиляционные каналы, если есть, и линии электропроводки

Как сделать вентканал в стене в частном доме. Составляющие технологии естественной вентиляции

Перед тем, как сделать естественную вентиляцию в частном доме своими руками, требуется определиться с характеристиками и числом приточных и вытяжных элементов, разобраться в способе и местах правильной установки данных приборов.

Система естественной вентиляции конструируется из вертикальных вытяжных труб (могут быть внутренними или наружными), приборов, обеспечивающих приток наружного воздуха и горизонтальных обменных воздуховодов.

Для корректной установки устройств, расчет норм вентиляции необходимо проводить для каждого помещения в здании.

Приточные клапаны

Для обеспечения подачи наружного воздуха в помещение используются приточные клапаны. Выбор конструкции приточного оборудования зависит от потребностей помещения. Число приборов и их производительность определяется исходя из расчетов.

Размещение приборов, обеспечивающих приток, рекомендуют выполнять на высоте 1800-2000 мм от пола. При монтаже оборудования необходимо предусмотреть небольшой наклон клапана внутри стены. Наружный конец клапана должен быть ниже, чем внутренний. Такое расположение позволит защитить помещение от попадания осадков внутрь.

Оптимальное положение приточного клапана.

Вытяжные каналы

В качестве воздуховодов в индивидуальных строениях используют специальные пустотные шлакоблоки или пластиковые трубы. Для регулирования процесса удаления отработанного воздуха используют следующие приспособления:

• Регулируемые жалюзийные решетки, позволяющие уменьшать или увеличивать площадь вытяжного окна;
• Дефлекторы. Данный прибор, установленный на верхушке вентиляционного канала, позволяет увеличить мощность тяги;
• Усилители тяги. Имеет более сложную, зонтичную конструкцию, но выполняет туже функцию, что и дефлектор.

Дефлектор.

Вентиляционные каналы

Вентиляционные каналы устраивают для удаления использованного воздуха из помещений с повышенной влажностью или помещений специального назначения. Несколько вентиляционных каналов объединяют в одной выводной шахте.

Вентиляционные каналы располагают по внутренним стенам. При прокладке каналов следует предусмотреть беспрепятственное прохождение строительных конструкций (перекрытий, стропил), чтобы не нарушать вертикальность воздуховода.

Виды приточных клапанов для пластиковых окон

Наибольшей популярностью пользуются вентиляционные клапаны для пластиковых окон.

Они делятся на следующие разновидности:

Преимущества и недостатки

Среди преимуществ, которыми обладает вентиль на окно для приточной вентиляции, отмечают следующие:

• Клапанный механизм лучше открытых окон тем, что исключает появление сквозняков.
• Установленное в герметичном пластиковом окне вентиляционное устройство предотвращает образование на нем конденсата.
• За счет подачи свежего воздуха в комнату происходит эффективный воздухообмен, который защищает от повышенной влажности и образования плесени.
• Конструкции просты в установке и использовании.
• Система естественной вентиляции в стенах дома работает намного эффективнее.

У каждой разновидности есть свои недостатки. Ручные клапаны сложны в эксплуатации и требуют частой регулировки. Некоторые виды зимой покрываются льдом, что мешает эффективной работе. Не все модели оснащены фильтрами, поэтому в помещение попадает уличная пыль.

Установка оконного приточного клапана

Механизмы принудительной вентиляции окон устанавливаются без сверления отверстий или с фрезеровкой створки или рамы. Для самостоятельной установки клапана подойдет метод без предварительного сверления.

В процессе установки используйте карандаш, линейку, острый кухонный или канцелярский нож, крестовую отвертку.

Последовательность установки приточной вентиляции на окно без фрезерования:

1. Сначала измерьте длину клапана. Полученный размер наклеиваем на резинку над рамкой. Канцелярским ножом прорежьте часть пломбы между метками.
2. Вместе с клапаном продается специальная уплотнительная прокладка, которая приклеивается к раме вместо вырезанного участка.
3. Также на створке, в том же месте рамы, вырезана часть уплотнителя. Здесь приклеиваются анкеры, входящие в комплект.
4. Клапанный механизм закреплен на открывающейся створке. Он закреплен так, чтобы скобки были обращены к окну. Деталь прикручивается саморезами из комплекта.
5. Между ранее установленными скобами закрепляется новая уплотнительная резина.

Приточная вентиляция в доме своими руками. Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Основные разновидности

Обратные клапанные системы в зависимости от своей конструкции могут быть:

• прямого типа;
• угловыми;
• пружинными;
• шариковыми;
• устанавливаемыми при помощи фланцев;
• створчатыми;
• монтируемыми при помощи пайки;
• изготовленными под разборотовку.

Обратный клапан прямого типа для станций высокого давления

Материал изготовления также может различаться, что зависит от того, с какими средами такое устройство будет контактировать в процессе эксплуатации. В частности, это могут быть как металлические сплавы различного типа, так и пластик.

В зависимости от типа используемого запорного элемента обратные клапаны могут быть:

• с запорным элементом, выполненным в виде плоского клапана;
• шариковыми;
• мембранными;
• лепестковыми;
• с гравитационной решеткой.

Устройства последних трех типов применяются для установки в вентиляционных системах. Среди обратных и предохранительных клапанов, устанавливаемых на компрессоры, наибольшей популярностью пользуются устройства шарикового типа, так как они менее критично относятся к загрязнениям, присутствующим в рабочей среде.

Обратные клапаны с конусным (а), плоским (б) и сферическим (в) запорными элементами

Среди наиболее современных клапанных систем следует отметить устройства электромагнитного типа, в которых движением клапана управляет не пружина, а электромагнит. Между тем из-за достаточно высокой стоимости и не слишком большой надежности такие устройства не пользуются высокой популярностью, уступая более дешевым и проверенным временем пружинным аналогам.

Как установить приточный клапан – инструкция

Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:

1. Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
2. На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
3. Высота пассивной заслонки над полом составляет 180 – 200 см.
4. При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
5. Разместите передаточный блок в удобном месте без ограничений.

Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.

Как правильно установить клапан питания в стене:

Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи

Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины

Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.

Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.
