Теплый пол в бане от печки: пошаговая инструкция по монтажу

Теплый водяной пол – главные отличия от других видов отопления

Существующие на сегодняшний день системы отопления «теплый пол» делятся на два подвида: электрические и водяные. По способу применения такие системы могут выступать в качестве основного источника обогрева помещений или быть вспомогательным отопительным оборудованием. Нередко электрические нагревательные элементы используются для локального обогрева технологических помещений, балкона, лоджии, ванной комнаты и санузла. Напротив, водный отопительный контур может быть уложен по всей квартире или использоваться в одной из комнат, к примеру, в детской комнате.

Такой вариант обогрева обычно выбирается в угловых комнатах, где высока вероятность появления холодных зон. Благодаря своему принципу действия такой вариант подогрева способен обеспечить максимально комфортный температурный режим. Несмотря на то, что в сравнении с другими способами отопления водяной теплый пол имеет свои плюсы и минусы, в общем контексте этот вид обогрева заслуживает большего внимания. В любом случае, всегда есть в бытовой обстановке аспекты и ситуации, позволяющие оценить преимущества системы, или наоборот, свидетельствующие о техническом несовершенстве выбранного варианта.

К примеру: что бы сохранить нормальную циркуляцию в системе домашнего отопления, используя технологию подогреваемые полы, потребуется монтаж не только трубопровода, но и установка дополнительного оборудования. Циркуляционный насос, коллектор – смеситель, целый набор трехходовых клапанов (по числу водных контуров), все это является обязательными атрибутами и аксессуарами в данном случае, вне зависимости от отапливаемой площади. Наличие специальных приспособлений позволит избежать падения давления теплоносителя в центральном отопительном контуре, предотвратит перебои с циркуляцией горячей воды бытового назначения.

Следует помнить так же, что подобная система запрещена для установки в многоквартирном доме, который изначально рассчитывался на централизованное теплоснабжение. Для жителей частного сектора и владельцев загородных домов, наоборот, такой вариант предпочтительнее традиционных вариантов обогрева.

Необходимо знать, что бы реализовать в своем доме или в квартире такой вид отопления, потребуются немалые затраты, связанные с большим объемом работы и расходными материалами. На рисунках – схемах показан температурный режим внутри помещения, достигаемый в результате использования тепловой завесы и при работе подогреве напольного покрытия системы.

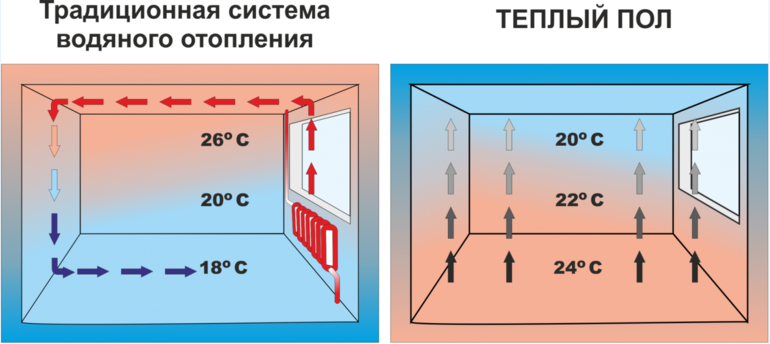

Наглядно видно, на основе какого принципа осуществляется обогрев внутреннего пространства. В случае с водяным полом, источник тепла расположен в нижней части помещения. За счет этого тепловая энергия равномерно распространяется по всей площади пола, передавая воздушным массам, циркулирующим внутри жилого помещения необходимое тепло. При использовании радиаторного обогрева, в процессе которого за счет конвекции происходит внутренний воздухообмен, пол является самым холодным местом в жилом помещении.

Недостаточный обогрев, особенно в угловых комнатах и с большой застекленной поверхностью, компенсируется установкой дополнительных нагревательных приборов. Водяной пол полностью способен решить эту проблему, равномерно отапливая весь внутренний объем помещения

Немаловажной является и эстетическая сторона вопроса. Отсутствие радиаторов отопления положительно сказывается на качестве интерьера жилых помещений

Теплый пол распределяет тепло равномерно по всему пространству, нагревая тем самым все предметы, находящиеся в комнате.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Расчет и подбор оборудования

Количество материалов будет зависеть от площади помещения и степени его утепления

Отопление дома теплыми полами требует точного расчета:

Вычисляют полезную площадь комнаты – теплый пол не укладывают под мебель или стационарно размещенное оборудование. При этом отапливаемая площадь должна составлять 50, а лучше 70% от общей.
Рассчитывают мощность теплопотерь в комнате. Это зависит от общего утепления, количество окон и дверей. Рассчитывают величину с запасом в 30%.
Если систему укладывают в термоаккумулирующей стяжке, корректировочный коэффициент увеличивают до 1,4.
Мощность отопления под деревянным или плиточным полом должна быть меньше мощности теплопотерь, умноженной на коэффициент. Если теплопотери на кухне, например, составляют 1000 Вт, мощность напольного обогревателя должна составлять не менее 1000*1,3=1300 Вт.
Удельную мощность рассчитывают, разделив необходимую на полезную площадь. Если в кухне она составляет 7 кв. м, для ее обогрева нужен теплый пол мощностью 1300/7=186 Вт/кв. м.
Подбирают систему. Если укладывают греющий кабель, из всего списка выбирают провод, у которого мощность совпадает с рассчитанной. Приобретают кабель такой длины, какая указана в таблице.
Рассчитывают шаг укладки: полезную площадь умножают на 100 и делят на длину кабеля. При монтаже эту дистанцию тщательно соблюдают.

Как обустроить теплый пол?

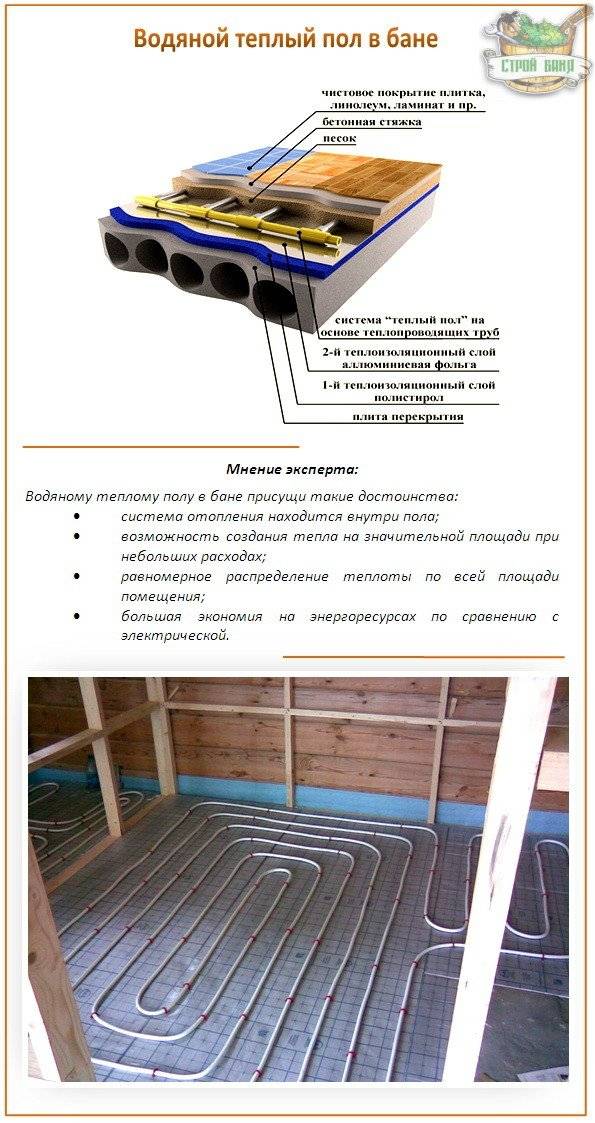

Водяной пол от печи стоит обустраивать из следующих слоев:

в первую очередь предусматривается гидроизоляция, которая не позволяет конденсату оседать на всей конструкции;
далее идет слой теплоизоляции, который не даст выходить теплу;
третий слой укладывается из армированной монтажной сетки, чтобы защитить материалы изоляции;
сверху укладывается слой плотной фольги;
монтируются трубы, они выкладываются змейкой или спиралью с определенным шагом;
делается стяжка для выравнивания поверхности;
монтируется напольное покрытие.

В случаях, когда система будет укладываться прямо на грунт, слои могут меняться, так как требуется дополнительная теплоизоляция.

Комплектующие

По завершении расчетной части приступают к выбору отдельных элементов системы. Материалы для водяного теплого пола включают в себя следующие компоненты:

Трубы. Необходимы для транспортировки теплоносителя и передачи тепловой энергии в помещение. Оптимальный выбор – изделия из сшитого полиэтилена с защитной воздухонепроницаемой оболочкой. Они комплектуются соединительными фитингами.
Контрольно-распределительные устройства. Коллекторы служат для равномерного распределения жидкости по отдельным контурам. В комплектации обязательно должны присутствовать термостат и устройства ограничения потоков жидкости. Для внешнего управления необходим контроллер для теплого пола – терморегулятор.
Котел отопления. Источник нагрева теплоносителя. Мощность рассчитывается согласно параметрам теплого пола. Она не должна быть меньше общего номинального значения всей системы.
Группа безопасности. К ней относятся байпасы, клапаны давления и измерительные приборы – датчики давления и температуры.

Во время составления проекта рекомендуется предусмотреть установку датчиков температуры воздуха не только в отдельных комнатах, но и на улице. Они подключаются к общему блоку управления. Его настройки позволят установить различные тепловые режимы в зависимости от изменения внешних факторов. Это не обязательные комплектующие, но наличие их поможет оптимизировать работу всей системы. Главным преимуществом будет уменьшение денежных затрат на энергоноситель.

Правила укладки пола и подключение к обогреву

Обустройство теплых полов в помещении от печи практически идентично с монтажом таких полов в квартире, только тепло, получается, от разных носителей. Рассмотрим, как монтируются теплые полы от печи:

для того, чтобы произвести монтаж полов необходимо тщательно подготовить пол. Не допускается наличие мусора или сора. Если есть старое покрытие, то его полностью снимают и делают небольшой котлован, который должен быть приблизительно 70 см;
фундамент такого котлована необходимо оборудовать гидроизоляционным слоем, можно использовать рубероид, который накладывается в два уровня;
сверху насыпается песок, который тщательно уплотняется. Песочное основание должно составлять 50 см;
сверху такого слоя укладывается рубероид и укладывается септик;
после этого можно начинать черновую стяжку, которая должна быть не меньше 10 см. Как только стяжка будет готова, следует еще уложить один слой гидроизоляции;
далее укладывается утеплитель и сетка из арматуры;
следующим этапом будет монтаж трубопровода;
заливается чистовая стяжка и сверху оформляется декоративным покрытием;
последним этапом будет подключение труб к баку.

Как только основные работы с полом будут завершены, необходимо установить систему подачу воды, для этого потребуется металлический бак, где будет происходить нагрев воды и печь, за счет которой вода и будет греться.

Обязательно нужно выбрать для теплого пола специальный насос, который будет перегонять горячую воду по трубам, а остывшую возвращать обратно в бак для ее нагревания. Практически такой процесс является постоянным, пока топиться печь.

Как только топка прекращается, вода перестает циркулировать, а значит и полы начнут постепенно остывать. Поэтому для больших загородных домов, желательно предусмотреть дополнительный вид обогрева.

Такие теплые полы могут стать незаменимыми для бани или для маленьких помещений, где поддерживать комфортную температуру необходимо не постоянно, а периодически.

Плюсы и минусы теплого пола

Прежде чем приступать к реализации, важно разобраться в преимуществах и недостатках теплого пола. Они обычно есть в любой системе

Преимущества:

Температура по всему помещению одинаковая, нигде нет холодных участков и перепадов температуры – человеку комфортно.
Теплоотдача сохраняется надолго.
Не нужно покупать радиаторы и находить для них место в интерьере. Это значительная экономия.
При соответствующей реализации от бани можно обогреть полы в других помещениях дома и даже во всем доме.
Если полы деревянные, они будут защищены от гниения – древесина всегда будет сухой. В таком случае теплый пол возьмет на себя часть функций вентиляционной системы.
Если в помещение проникнет холодный воздух, он тут же будет смешиваться с теплым и не доставит дискомфорта.
Баня будет нагреваться быстрее.

Недостатки:

Обогрев будет обеспечен только когда топится печь – не круглосуточно.
Зимой необходимо постоянно сливать теплоноситель, чтобы не лопнули трубы.
Укладывать теплый пол должны специалисты, поскольку для этого нужен опыт и специальное оборудование.
Слои при обустройстве теплого пола займут от 30 см – это высота, на которую помещение станет ниже.
В бане с такой организацией отопления нельзя устроить протекающий пол – возможна только организация слива и вывод воды в сливную систему.
Если систему теплого пола продолжить на другие помещения, то нагрев будет происходить медленнее.
Немалая часть энергии печи уйдет на обогрев пола.

Самое неудобное – сливать зимой теплоноситель. Но есть решение – вместо воды в трубах использовать антифриз. Тогда трубам не будет грозить разрыв и сливать воду постоянно не понадобится.

Реальный пример обустройства бани с теплым полом – в видео:

Особенности системы

За счет установленного над топкой теплообменника, горячая вода будет поступать в систему, в процессе прохождения по ней охлаждаться и возвращаться уже холодной снова в теплообменник. Там печь для бани с подогревом пола снова ее нагреет и весь процесс повторится.

Небольшой циркулярный насос поможет нам вернуть охлажденную воду назад в теплообменник. За счет циркуляционной энергии теплоносителя и будет произведен равномерный прогрев помещения.

Придется уложить трубу диаметром не менее 24 мм, что уменьшит сопротивление при движении теплоносителя. Стандартно, для системы, используют трубу диаметром 16 мм, но нам такая не подойдет.

Тут есть еще один подводный камень. Между теплообменником и системой подогрева нам потребуется установить смеситель, где будет добавляться холодная вода из обратного контура.

Система подогрева предусматривает использование теплоносителя с температурой не выше +400С. Нам нужно будет остудить воду до нужной температуры, т. к. из теплообменника будет выходить практически кипяток, температуру которого невозможно регулировать.

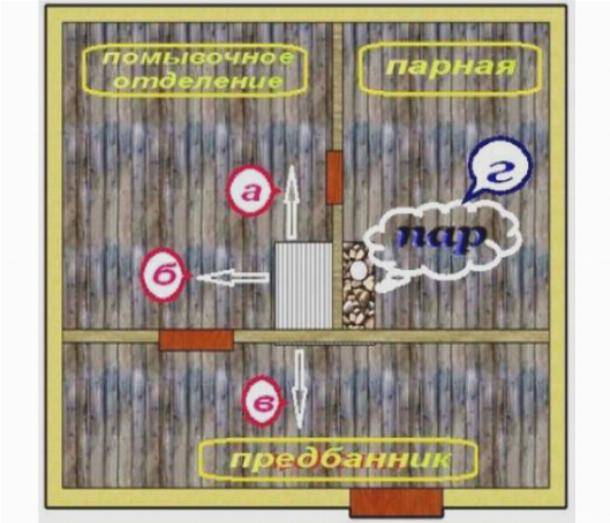

Схема установки

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов

Двухходовой клапан

Как устроена работа двухходового клапана Термостатическая головка на двухходовом клапане постоянно контролирует температуру на входе в контур теплого пола. При необходимости она меняет положение вентиля и тем самым усиливает или ослабляет подачу воды.

Циркуляция устроена так, что вода идет по кругу, а горячий теплоноситель добавляется, когда температура падает. За счет низкой пропускной способности такой вариант регулирует температуру плавно и без резких скачков. В большинстве случаев устанавливают именно такой коллектор для теплого пола своими руками. Однако он не подходит для помещений с площадью отопления свыше 200 кв. м. Двухходовой регулирующий клапан RV 113 в разрезе

Кабельный теплый пол

Во всех моделях теплого пола данного типа, в качестве основного элемента используется нагревательный кабель. Его главной характеристикой является тепловая мощность на единицу длины. У разных моделей, эта характеристика составляет 17 – 21 Вт/м. Чем выше мощность кабеля, тем за более короткое время он способен нагреть помещение, но при этом, его потребление электроэнергии возрастает, а электрическая сеть может оказаться перегруженной.

Классификация греющих кабелей и принцип их работы:

Саморегулирующиеся. Особенностью данного нагревательного элемента, является то, что количество выделяемой им теплоты автоматически меняется при изменении температуры окружающей среды. Благодаря этому свойству, маты из саморегулирующего кабеля можно прокладывать сразу под напольным покрытием, так как они не боятся перегрева.
Резистивные кабели, разделяются на:
Одножильные. Название говорит само за себя, по центру кабеля расположена одна жила из латуни, нихрома или оцинкованной стали, прикрытая внутренней изоляцией. Сверху, греющую жилу защищает экран, предохраняющую ее от механических повреждений и снижающий уровень электромагнитного излучения, создающего помехи.
Двухжильные. Цена за м2 мата с использованием такого кабеля значительно выше, чем его аналога в одножильном исполнении, однако схема монтажа при этом значительно упрощается. В состав кабеля входят две жилы, которые по своему назначению могут быть, обе нагревательные или одна нагревательной, а вторая – питающей. Сверху кабель защищен от механических повреждений защитным экраном, и металлической оплеткой.

Где можно применять

Маты с использованием греющих кабелей, подойдут для установки в частном доме, квартире с большой площадью или гараже. Такой выбор связан с тем, что монтаж необходимо производить под стяжку, на бетонном основании.

Монтажные работы

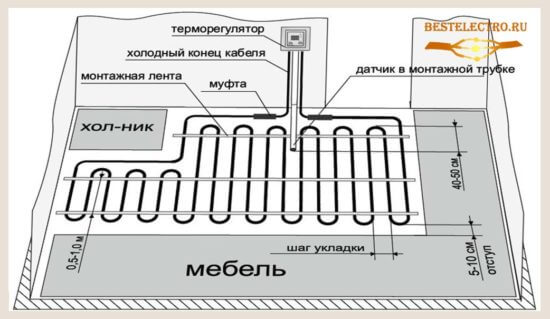

Вычерчивается план помещения и предполагаемое размещение греющих матов на нем.

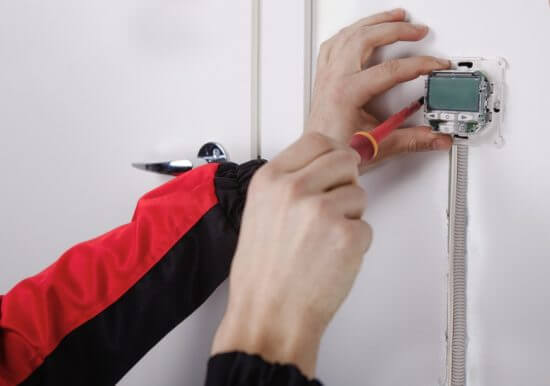

На стене, в удобном для пользователя месте, устанавливается терморегулятор, а его датчик, по штробе, проводиться на пол.

Необходимо подготовить ввод электропитания, способный выдержать ток, потребляемый системой обогрева пола.
Если возникла такая необходимость, старая стяжка удаляется, а на зачищенную поверхность выкладывается теплоизоляция. По периметру пола размещается демпферная лента, компенсирующая расширение пола при нагреве.

Непосредственно перед укладкой кабеля, необходимо измерить его омическое сопротивление. Измеренное значение не должно отличаться от паспортных данных устройства, более чем на 10%.
Крепление греющих кабелей к поверхности пола может производиться стяжками к армирующей сетке или при помощи специальных монтажных лент.

При монтаже теплого пола в помещениях с повышенной влажностью (ванной комнате, бане, сауне) армирующая сетка и регулятор обязательно должны быть соединены с заземляющим контуром, электрическая сеть защищена УЗО.

Термодатчик

При прохождении греющего провода через стык двух плит, он должен быть защищен от механического повреждения гофрированной трубой.
После того, как все элементы конструкции смонтированы – стоит еще раз проверить сопротивление провода, если оно изменилось незначительно, относительно предыдущего замера, то можно проводить испытания, подав напряжения питания.

Если при испытаниях не выявлено дефектов, то регулятор демонтируется на время отделочных работ, а пол заливается стяжкой, после ее полного высыхания необходимо произвести еще одну проверку работоспособности кабелей, а лишь затем приступать к укладке напольного покрытия.

Стоимость матов с греющим кабелем

Стоимость этого типа подогрева пола немного выше, нежели с инфракрасной пленкой. При изучении цен, на рынке строительных материалов, мы выявили среднюю цену. Средняя стоимость составила – от 3000 рублей за 2 м2, свыше 5500 рублей за 3 м2 и 8500 рулей за 4 м2. Качественный терморегулятор, дополнительно обойдется потребителю в 200 – 3500 рублей, а монтажник, за работу) возьмет около 500 рублей за 1 м2. Это без учета заливки стяжки.

Преимущества и недостатки

Установка тёплого пола от печки имеет такие плюсы:

экономия на топливе;
простота монтажа и обслуживания;
высокая теплоотдача при минимуме необходимого топлива;
равномерное прогревание помещения;
после установки конструкции полезная площадь не уменьшается;
экологичность;
возможность прогревания сразу нескольких помещений от одной печи;
долгий срок эксплуатации.

Минусов не так уж много:

Один из недостатков — большие комнаты требуют больше теплоносителя, на их отопление будет уходить много времени.
Второй касается тех, кто планирует пользоваться отопительной системой нерегулярно. В данном случае перед тем как покидать дом, необходимо сливать воду, иначе при слишком низкой температуре воздуха замёрзшая вода приведёт к разрыву труб.
Совет
Чтобы предотвратить замерзание воды в конструкции, требуется заливать её, добавляя антифриз.

Монтируем водяной пол

В частном доме поставить гидравлический теплый пол вам никто не запретит. Но смонтировать его нужно качественно, ведь от этого зависят и комфорт, и безопасность, и долговечность самой системы, и экономия.

Подготовка помещения

Любое важное дело надо начинать с подготовки, в данном случае – помещения:

Отметьте уровень верхнего слоя вашего пола.
Высверлите отверстия под трубы.
Сделайте технологические ниши.
Подготовьте черновой пол – его надо выровнять, чтобы перекос не превышал 5°.

Теплоизоляция

После того, как помещение готово, необходимо уложить теплоизоляцию.

Для этого подходят пенопласт, полиуретан и другие подобные материалы. Лучше же всего пароизолирующая – например, из полистирола.

Пароизолятор нужно закрепить и склеить, для чего используется демпферная лента из вспененного полиэтилена. Она крепится по периметру и на стыки немного выше стяжки. Затем укладывается теплоизолятор – монтажная плита.

Укладка труб

Для теплого пола используются самые разные трубы:

медные;
стальные;
полихлорвиниловые;
из металлопластика;
полиэтиленовые высокой прочности.

При укладке труб нужно соблюдать некоторые правила:

От внешней стены необходимо отступить 15 см.
Нельзя укладывать трубы на стыки панелей перекрытий.
На середине помещения возможна укладка с большим шагом.

Что касается типов укладки, то их несколько:

змейка;
двойная змейка;
улитка.

Помимо подготовки и укладки, установка включает в себя следующие этапы:

подключение к распределительному коллектору;
опрессовка;
заливка бетоном;
установка деформационного шва.

Первый вариант – для медных или полиэтиленовых труб, второй – для стали и металлопластика. Опрессовка проводится до заливки бетоном, поскольку на этом этапе проверяется качество всей системы.

Без заливки

Не так давно появился, так называемый, беззаливочный гидравлический пол. Он пока еще не очень популярен, да и КПД у него ниже, но зато его можно использовать в многоквартирных домах. Монтировать его значительно проще и быстрее:

Теплоизоляция укладывается на перекрытие.
Сверху укладывается слой ДСП или плит из полистирола.
Укладывается основной слой и пластинами-теплораспределителями.
Пластины накрываются виброизолирующим слоем.
Все это закрывается внешним слоем, обычно ламинатом.

Инструкция по изготовлению

Подготовка

Подготовка основания под монтаж теплого пола:

Снять слой почвы под помещениями, где будет установлен отопительный контур. Закопать канализационную трубу для стока жидкости в заранее подготовленную яму возле бани.
Сверху засыпать слой щебня, смешанного с песком. Утрамбовать прослойку.
Засыпать слой керамзита толщиной 20 см, который будет выполнять роль утеплителя.

После выполнения подготовки можно приступать к монтажным работам.

Монтаж

Этапы монтажа:

Проверить основание на наличие неровностей. Трещины, углубления замазать цементным раствором. Бугры сбить молотком.
Убрать грязь, мусор, пыль.
Положить двойной слой гидроизоляции. Для этого бетонная поверхность заливается расплавленным битумом. Поверх него укладывается слой рубероида. Отдельные полосы должны быть расположены внахлест друг на друга.
Процедура с битумом, рубероидом повторяется.
Укладывается теплоизоляция. Лучше использовать пеноплекс. Толщина слоя — 5 см.
Поверх утеплителя положить армирующую сетку.
Демпферной лентой обклеить периметр стен. Она предназначена для компенсации температурных расширений, которым будет подвергаться стяжка.
Расположить трубы согласно выбранному методу. Хомутами закрепить их на армирующей сетке.
Подключить трубопровод к коллектору. Запустить систему, чтобы проверить герметичность соединения основных элементов.
Установить трубы, по которым будет стекать вода, накапливающаяся на полу банного помещения.
Замешать цементный раствор, залить стяжку.

Останется дождаться застывания цемента, прежде чем начинать обкладывать бетонную поверхность плиткой. Кладка должна выполняться под углом, по направлению к сливным отверстиям для воды.

Выполнять пробный запуск системы нужно до заливки бетона. После выполнения основных монтажных работ, декоративной отделки пола необходимо растопить печь, подождать некоторое время для проверки работоспособности отопительных контуров.

Теперь рассмотрим, как выполнить каждый этап своими руками. Она практически аналогична конструкции в доме, но есть и своя специфика. Пошаговая инструкция:

Если пол устраивают в старой бане, сначала демонтируем старое покрытие и разрабатываем котлован, который на 700 мм ниже отметки чистого пола.
Конструкции фундамента и дно котлована должны быть защищены гидроизоляцией (используем рубероид — 2 слоя).
Насыпаем сухой песок и уплотняем песчаное основание толщиной 500 мм.
Опять стелим слой рубероида.
Проектируем и прокладываем септик.
Делаем черновую стяжку 100 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
Снова слой гидроизоляции.
Укладываем слой теплоизоляции с металлизированным покрытием — 50 мм.
Укладываем армирующую сетку.
Укладываем систему трубопроводов диаметром 24 мм. Укладка змейкой
Укладываем чистовую стяжку 30 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
Укладываем декоративное покрытие.
