Установка и монтаж теплого водяного пола в квартире. плюсы и минусы устройства

Как выбрать трубы для пола?

При укладке водяного теплого пола допустимо использовать трубы:

1. Медные.
2. Металлопластиковые.

Первые имеют просто идеальные характеристики для рассматриваемых систем. Однако они дороги и сложны в монтаже своими руками. Малейшая ошибка при их пайке потом приведет к порыву медного трубопровода и протечке воды в бетон.

Чаще всего при устройстве водяного ТП применяется металлопластик из сшитого полиэтилена PEX-AL-PEX сечением 16 или 20 мм. Этот вариант дешевле меди и оптимально подходит для теплых полов.

Популярные варианты труб для пола

Использовать в данном случае трубы из ПВХ или полипропилена нельзя. В напольной системе обогрева их следует укладывать без пайки и фитингов на поворотах. А поливинилхлоридные и полипропиленовые изделия смонтировать так невозможно, они при сгибе ломаются. В итоге оптимальный выбор один – сшитый полиэтилен. Трубы из него без проблем справятся и с температурой горячей воды в ТП, и с ее давлением.

Подключение «тёплого пола» к батарее

Напольную магистраль подключают к подающему или обратному контуру. Выполнять данный монтаж в городских квартирах можно только с разрешением государственных органов, поэтому подобные схемы используют только в частных коттеджах.

• Если в помещении установлен один радиатор, то сверху от него выводят отдельный контур на «тёплый пол». На трубе устанавливают фильтр, воздушную трубку и циркуляционный насос. Он нагнетает теплоноситель в водяную магистраль.
• Другой конец магистрали подключают к радиатору снизу. Охлаждённый теплоноситель выводится из батареи по обратной трубе к котлу.
• Циркуляционный насос оборудуют термоголовкой или сервоприводом. При повышении температуры воды в напольном контуре, насос прекращает работу. Обогрев прекращается. Функционирует только радиаторное отопление.

«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.

• Выводят петлю из обратной трубы.
• На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
• От насоса выводят напольную магистраль.
• Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
• На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
• При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.

Рекомендуем: Как установить тёплый пол под пробку?

Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

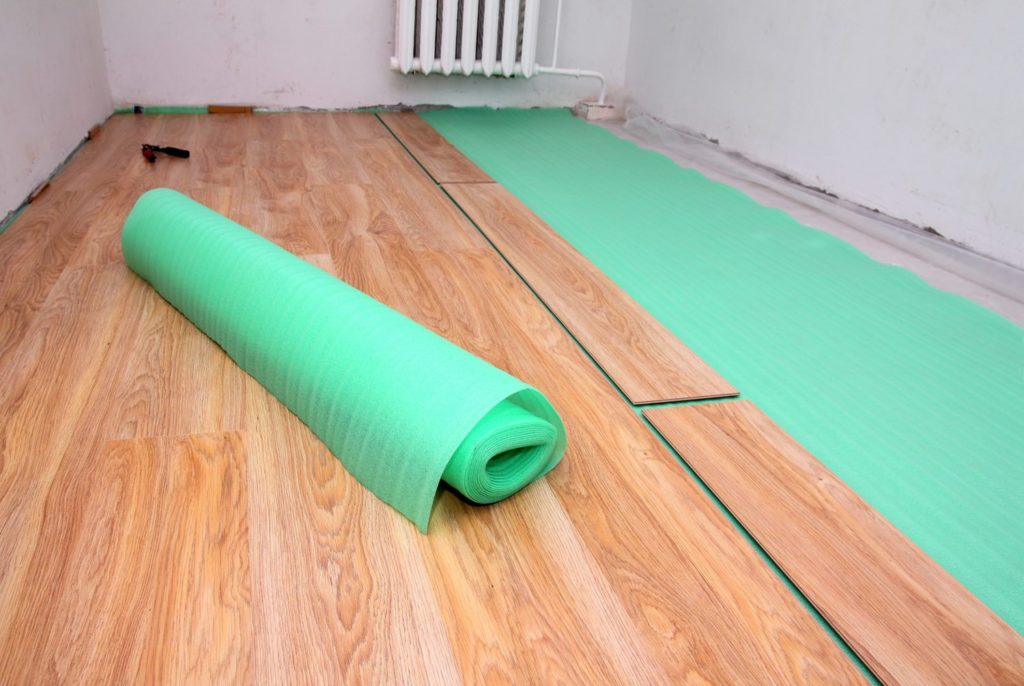

Какую подложку выбрать под ламинат?

Ламинат рекомендуется класть на подложку. Подложка должна хорошо проводить тепло, быть толщиной 1,5-3 мм и обладать средней плотностью, такой, как у специальной подложки с перфорацией.

Основные функции подложки:

• Подложка убирает стук и скрипы, появляющиеся при ходьбе.
• Делает пол теплее. Подложка обладает теплопроводной функцией, при покупке подложки нужно учитывать ее показатели, чтобы тепло не уходило под пол. Суммарный КТС (коэффициент теплового сопротивления) состоит из показателей коэффициента ламината и подложки, он должен быть не более 0,15 м2 К/Вт
• При укладывании пластин ламината подложка выравнивает поверхность пола, так как способна сжиматься и растягиваться в нужных местах. Она амортизирует внешнее давление, учитывая то, что в местах крепления пластины ламината могут немного двигаться.
• При помощи 3-миллиметрового полиэтилена можно снизить гулкость ламината от 15 до 17 Дб, при помощи войлока и полистирола – на 20 Дб.
• Подложка обеспечивает влагоизоляцию с помощью специальной пленки из поливинилхлорида, полиизобутилена или полиэтилена толщиной 200 мкм. В современных моделях эти материалы включены в структуру ламината, иногда их покупают отдельно.

Виды подложки

Для жилых помещений подходят подложки таких видов:

• Полиэтиленовые (дешевые, применяют, если пол ровный).
• Пенополистирольные (с высокой теплоизоляцией, влагоустойчивостью, невосприимчивостью к температурным колебаниям и механическим нагрузкам).
• Пробковые (не плесневеет, не сминается, хорошо сохраняет тепло и поглощает шум). Однако имеют высокую цену и может пропускать влагу, если не положить под нее полиэтиленовую пленку.
• Битумно-пробковые и комбинированные подложки, состоящие из нескольких материалов, обладают хорошими характеристиками, но есть недостаток — пожароопасность, поэтому в жилых домах применяются редко.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Ремонт пола в душевой комнате своими руками отделочные материалы, фото, видео

Что касается напольного покрытия для этого помещение, то, прежде всего, оно должно быть надежным, практичным и подходить к выбранному интерьеру. В наше время предлагается огромное количество строительных материалов, которые бы отвечали всем вышеперечисленным требованиям, и ниже Вы с ними детально познакомитесь.

1. Керамический пол.

Хорошие показатели по влагостойкости позволяют завоевать высокий спрос. К тому же пол, покрытый с помощью керамической плитки, может иметь привлекательный внешний вид. Под влиянием внешних факторов он может деформироваться. Если не хотите, чтобы пол был скользким, используйте плитку с шероховатой поверхностью.

1. Наливной пол.

Такой пол является одной из самых современных и последних разработок. Полимерная масса распределяется по поверхности равномерно. Он может прослужить в течение нескольких десятилетий. Наливной пол отличается высокой устойчивостью к влаге и не скользит. Его можно успешно сочетать с водяным теплым полом. В таком случае пребывание в ванной намного комфортнее. Основной недостаток – высокая стоимость.

1. Линолеум ПВХ.

На сегодняшний день это одно из бюджетных вариантов покрытий. Линолеум очень легко укладывать. Для душевой нужно купить линолеум на влагостойкой основе и с шершавой поверхностью.

1. Влагостойкий ламинат.

Ни для кого не секрет, что ламинат не относится к числу долговечных материалов для пола. Если на его поверхности будет часто находиться вода, то он может быстро испортиться. По этой причине после каждого принятия душа всю скопившуюся влагу стоит убрать с его поверхности. Если вести за ним правильный уход, то он может прослужить в течение многих лет.

Сегодня предлагается богатый выбор ламината самых разных оттенков и цветов, поэтому Вы сможете создать комфорт и уют в ванной.

1. Ковролин.

1. Природный камень.

Такой отделочный материал будет прекрасным средством для отделки пола в душевой комнате. Но его существенный недостаток – холодное покрытие, не позволяющее ходить босиком. К тому же он имеет достаточно скользкую поверхность.

1. Деревянный пол.

Обустроив деревянный пол в душевой, будьте готовы к тому, что Вам потребуется потратить много времени на обработку дерева, дабы достигнуть влагостойкости. Обычно такой пол нельзя назвать практичным в использовании, к тому же он очень дорогой.

Внимание! Выбирая способ отделки пола, стремитесь создавать меньше швов и стыков. Максимально литая поверхность позволяет создать дополнительную защиту от появления сырости, проникновения влаги, плесени и грибка. В последнее время некоторые хозяева отдают предпочтение пробковому полу, несмотря на то, что срок эксплуатации существенно уступает покрытиям, перечисленным выше

По своему внешнему виду пол из пробки напоминает «слоеный пирог»

В последнее время некоторые хозяева отдают предпочтение пробковому полу, несмотря на то, что срок эксплуатации существенно уступает покрытиям, перечисленным выше. По своему внешнему виду пол из пробки напоминает «слоеный пирог».

Слои распределяются следующим образом: пробка (основной прессованный слой), декоративный слой, защитный слой, состоящий из полихлорвинила. На рынке предлагается два вида пробкового покрытия. Они отличаются по способу монтажа. Первый обладает технологией замкового соединения по типу шип/паз. Второй подразумевает укладку пробки на ровной поверхности.

Теперь рассмотрим последовательность работ, начиная от подготовки и заканчивая финишной отделкой пола.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

• Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
• Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
• Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
• Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
• Монтажные работы стали намного проще;
• Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Прямое соединение с использованием балансировочного клапана на байпасе. В этом случае существует возможность снизить температуру горячей воды, которая подается в контур. Для монтажа системы лучше применить трубы, диаметр которых составляет 16 мм, а длина контура не более 70 метров

Кроме того, повышенное внимание следует обратить и на выбор циркуляционного насоса. Он должен перекачивать до 5-10 л в секунду, а напор должен составлять 1-2 м

Ручная регулировка с помощью балансировочного клапана

С подключением трехходового клапана. Если подключить теплый пол от центрального отопления таким способом, можно значительно снизить тепловой расход контуров. Термостат, который располагается на клапане, дает возможность автоматически поддерживать установленную температуру. Если в системе будет присутствовать еще и двухходовой клапан, то можно добиться того, что при сильном снижении температуры теплоносителя в батарее, он не будет поступать в конструкцию теплого пола.

Схема с регулированием температуры с помощью трехходового клапана

С запорным и двумя трехходовыми клапанами. Этот способ считается более современным, так как позволяет отрегулировать температуру теплоносителя в контурах при помощи «обратки». Двухходовой клапан при этом необходим для избегания ситуации, при которой циркуляционный насос будет работать вхолостую. Это приведет к тому, что он может быстро выйти из строя из-за перегрева. Кроме того, система будет «съедать» больше электроэнергии.

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

С выносным датчиком. Эта схема больше всего похожа на предыдущую конструкцию. Главным ее отличием является присутствие выносного датчика. Если произойдет значительное превышение заданного температурного значения, система закроет подачу горячего теплоносителя в контур. Если же вода в конструкции будет слишком охлаждена, то датчик снова откроет клапан, через который система снова наполнится горячей жидкостью. Такая схема подсоединения даст возможность избежать чрезмерного охлаждения радиаторов. Кроме того, существуют системы, на которые установлено несколько датчиков.

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Схемы установки теплого пола, где запрещено его использование

Давайте немного рассмотрим те схемы, благодаря которым производят монтаж теплых полов непосредственно в квартире.

Дешево и сердито

Схема нерегулируемого теплого водяного пола

Здесь мы рассмотрим вариант установки теплых полов, где запрещено устанавливать водяные теплые полы. Для использования данной схемы необходимо использовать очень слабый насос (Расход – 5-10 л/мин, трубопровод – 16мм, длина трубопровода – не более 70 метров). Такая схема имеет один недостаток – такие полы практически не регулируются. Также, если имеются небольшие теплопотери пола, то в итоге можно получить сильно остывшие радиаторы.

Так же может быть интересно: Что лучше теплый пол или радиатор отопления?

Схема с балансирующей регулировкой

Схема теплого водяного пола регулируемого вручную балансировочным краном

На схеме установки теплого водяного пола представлен балансирующий кран, благодаря которому снижается скорость потока в водяном теплом полу, а значит можно снизить температуру этих полов. Для того чтобы снизить температуру водяного теплого пола, нужно открыть балансирующий кран на соответствующий пропуск.

Снижение влияния теплового расхода

«К2» — с термочувствительным механизмом трехходовой клапан. Он дает постоянно не изменяющуюся температуру в точке «3». Другими словами, если ваше водяное отопление пола потребляет большое количество энергии, то это создает большую вероятность вызвать приход почти холодной воды в стояк. Что, в свою очередь, может остудить радиаторы по стояку в соседних квартирах.

Схема теплого водяного пола с трехходовым клапаном

Такой трехходовой клапан можно купить в специализированных магазинах сантехнического оборудования. Он называется: «Механический трехходовой смесительный клапан для водоснабжения с термостатом». То есть, представленный клапан необходим нам в автоматическом режиме, для того, чтобы регулировать температурный режим потока горячей воды в контуре теплого водяного пола квартиры.

Трехходовой клапан

В представленной схеме нужно настроить кран так, чтобы в точке «3» была теплая весьма высокая температура. Но если тёплый пол от центрального отопления будет очень слабо греть, можно понизить температуру клапана, тем самым увеличить теплопотери в теплом поле. Здесь, для регулировки температуры пола, вы можете использовать балансирующие клапана «К1» и «К2». Если вдруг получится так, что радиатор начнет остывать ниже установленной температуры, то температура в ваш теплый пол не пройдет. Элементарно прекратится циркуляция в теплом полу.

Схема для взыскательных потребителей

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

К1» — перепускной балансировочный клапан. «К2» и «К3» — по-разному подключенные трехходовые клапаны. Клапан «КЗ» используется в стабилизации температуры тёплого пола от центрального отопления способом возвратной температуры с контура. Именно эта схема разрешает сделать так называемый «климат-контроль». Если в вашей комнате становится жарко, он будет снижать поток горячей воды в контуре теплого пола, соответственно уменьшая выделения теплоэнергии в комнату. Чем теплее в комнате, тем быстрее горячая вода проходит по контуру и меньше остывает и доходит к термочувствительному элементу трехходовому клапану, что, в свою очередь, не позволяет протекать жидкости весьма существенными темпами.

Строение перепускного балансировочного узла

Клапан «К1» необходим для работы в закрытом контуре теплого водяного пола вашей квартиры. Такой клапан может снизить или полностью закрыть расход контура так, что это может вызвать весьма благоприятную работу для используемого насоса. Поэтому этот клапан необходим для того, чтобы балансировать расход для насоса. Стоит помнить, что насос эксплуатируется на закрытый контур, что может вызвать его перегрев, а следовательно увеличить расход электроэнергии, а клапан «К1» является по сути регулятором напора горячей воды контура. Чем выше напор горячей воды, тем быстрее она будет идти по всему контуру теплых полов.

Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

• инфракрасные излучатели;
• греющие электрические кабели;
• устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

Теплый пол и технология его исполнения в рассматриваемом случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

Утепление пола керамзитом

Данный утеплитель может использоваться при теплоизоляции полов любым способом, хоть засыпай его между лаг, хоть укладывай под стяжку. Он просто заменяет собой пенопласт или вату, а вся технология остается неизменной. Это обойдется дешевле, но вот к эффективности подобного утепления есть вопрос. Простыми словами, самый лучший керамзит по теплоизоляционным свойствам втрое хуже самого плохого пенопласта.

Отсюда вывод: слой керамзита должен быть как минимум втрое больше, иначе толку от такого утепления мало, бетонные полы останутся холодными. Получается, надо засыпать 300 мм материала, а в каких помещениях это возможно? В квартире и на лоджии – точно нет, над перекрытиями тоже не получится. Остаются полы на грунте в зданиях с высоким цоколем либо на лагах, опирающихся на кирпичные столбики.

Но в первом случае чаще всего имеется цокольный этаж и такой мощный слой утеплителя поместить тоже некуда, да и незачем, там необходимо утеплять фундамент. Остаются полы с лагами на кирпичных столбах, такие встречаются в домах старой постройки и на верандах. Кстати, подобную открытую веранду можно застеклить, а полы утеплить керамзитом снизу, там для него хватит места.

https://youtube.com/watch?v=9zUlG_bd4Ng

Монтируем водяной пол

В частном доме поставить гидравлический теплый пол вам никто не запретит. Но смонтировать его нужно качественно, ведь от этого зависят и комфорт, и безопасность, и долговечность самой системы, и экономия.

Подготовка помещения

Любое важное дело надо начинать с подготовки, в данном случае – помещения:

1. Отметьте уровень верхнего слоя вашего пола.
2. Высверлите отверстия под трубы.
3. Сделайте технологические ниши.
4. Подготовьте черновой пол – его надо выровнять, чтобы перекос не превышал 5°.

Теплоизоляция

После того, как помещение готово, необходимо уложить теплоизоляцию.

Для этого подходят пенопласт, полиуретан и другие подобные материалы. Лучше же всего пароизолирующая – например, из полистирола.

Пароизолятор нужно закрепить и склеить, для чего используется демпферная лента из вспененного полиэтилена. Она крепится по периметру и на стыки немного выше стяжки. Затем укладывается теплоизолятор – монтажная плита.

Укладка труб

Для теплого пола используются самые разные трубы:

• медные;
• стальные;
• полихлорвиниловые;
• из металлопластика;
• полиэтиленовые высокой прочности.

При укладке труб нужно соблюдать некоторые правила:

1. От внешней стены необходимо отступить 15 см.
2. Нельзя укладывать трубы на стыки панелей перекрытий.
3. На середине помещения возможна укладка с большим шагом.

Что касается типов укладки, то их несколько:

• змейка;
• двойная змейка;
• улитка.

• подключение к распределительному коллектору;
• опрессовка;
• заливка бетоном;
• установка деформационного шва.

Первый вариант – для медных или полиэтиленовых труб, второй – для стали и металлопластика. Опрессовка проводится до заливки бетоном, поскольку на этом этапе проверяется качество всей системы.

Без заливки

Не так давно появился, так называемый, беззаливочный гидравлический пол. Он пока еще не очень популярен, да и КПД у него ниже, но зато его можно использовать в многоквартирных домах. Монтировать его значительно проще и быстрее:

1. Теплоизоляция укладывается на перекрытие.
2. Сверху укладывается слой ДСП или плит из полистирола.
3. Укладывается основной слой и пластинами-теплораспределителями.
4. Пластины накрываются виброизолирующим слоем.
5. Все это закрывается внешним слоем, обычно ламинатом.

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

• Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
• Если труба изогнута на 180℃ выше гидравлические потери.
• При укладке улиткой теплораспределение в помещении равномернее.
• Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

• начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
• шаг укладки труб должен варьироваться от 100 до 300 мм;
• диаметр труб должен составлять 16 или 20 мм;
• от всех стен трубы укладываются на расстоянии не менее 150 мм;
• длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
• стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Что нужно для водяного пола в квартире

Оформление – причины, почему в квартирах запрещен водяной пол с подогревом следующие:

Первая причина: Согласно жилищным нормам, не допускается увеличение тепловой мощности в квартире при замене радиаторов или внесения изменений в трубопровод центрального отопления.

Эта норма сделана для того, чтобы поддержать уровень температуры теплоносителя в пределах нормы для каждого помещения в доме. Любые изменения, связанные с увеличением энергозатрат недопустимы. Поэтому запрещается устанавливать водяные теплые полы в квартире с центральным отоплением.

Обойти эту норму можно, если после установки водяного контура общая тепловая мощность останется прежней. А для этого придется уменьшить количество радиаторов, что не всегда практично.

Вторая причина: Запрещено укладывать из-за возможной протечки контура. Придется составить проект работ и доказать, что в случае нарушения целостности трубы, вероятность того, что вода испортит жилье соседей снизу, ничтожна.

Чтобы узаконить прокладку и использование водяного подогрева пола в квартире, придется использовать качественную гидроизоляцию, сделать проект с указанными в нем материалами. Может потребоваться одеть изолирующую гофру на трубы, чтобы не допустить протечку, и выполнить другие условия теплосети.

Вероятность протечек – даже в случае грамотного устройства слоя гидроизоляции, полностью предотвратить вероятность того, что соседей снизу не зальет по причине разрыва трубы нереально.

А так как самодельный теплый водяной пол в квартире является переустройством жилой площади, материальная ответственность за ущерб полностью ляжет на виновника протечки.

Если не получится договориться мирным путем с соседями, придется выплатить компенсацию, включающую проведение ремонтных работ, издержки судебных инстанций и т.д.

Официальное оформление – получить разрешение настолько проблематично, что большинство хозяев идут другим путем и попросту самостоятельно монтируют систему отопления, подключая контур без необходимых согласований. Это расценивается как незаконная перепланировка квартиры. А самостоятельные изменения приводят к невозможности продать жилую площадь.

Единственным решением является сделать индивидуальное отопление в квартире. В таком случае потребуется только зарегистрировать изменения в планировке, в БТИ, что намного легче, чем решать вопросы с Теплосетью.

Штраф за водяной пол в квартире является не единственным наказанием. Инстанции в судебном порядке обязуют хозяина демонтировать водяной контур.
