Особенности адресной пожарной сигнализации

Разновидности

Для ручного извещения о возникшем пожаре используют ИПР радиоканальный.

На российском рынке наиболее распространено, востребовано радиоканальное оборудование, в т.ч. извещатели отечественных компаний «Болид», «Аргус-Спектр» – дымовой извещатель «Аврора-ДР», выпускаемый в линейке изделий под маркой «Стрелец»; «ТЕКО» – «Астра» и других фирм изготовителей.

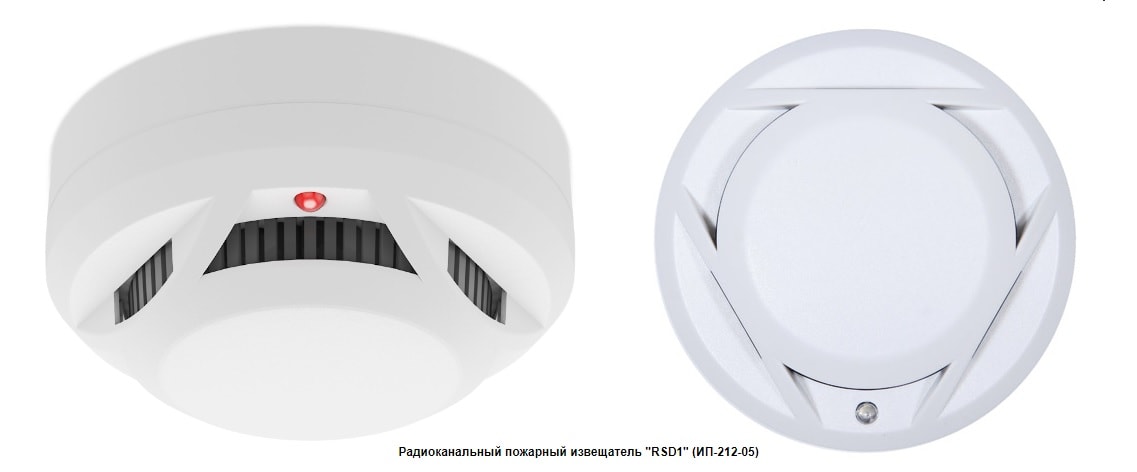

Фото-дымовой радиоканальный извещатель ИП-212-05 (RSD1)

Специального обозначения пожарного извещателя радиоканального не существует, поэтому согласно РД 25.953-90 в листах рабочего проекта/исполнительной документации указываются применяемые/установленные виды ИП – тепловые, дымовые, ручные, извещатели пламени, устройства охранной сигнализации.

ОХРАННАЯ СИГНАЛИЗАЦИЯ БОЛИД

В рамках одной статьи рассказать о всем многообразии приборов и устройств марки Bolid невозможно. Поэтому расскажу об основных компонентах этой системы, позволяющих реализовывать чаще всего встречающиеся конфигурации.

Итак, для организации адресной охранной сигнализации на базе оборудования Болид нам понадобятся:

1. пульт контроля и управления (ПКУ);
2. контроллер двухпроводной линии связи (КДЛ);
3. приемно- контрольный прибор (ПКП);
4. адресные расширители (АР);
5. извещатели (Изв);
6. релейные блоки (БР);
7. устройства индикации (БИ).

Нужно заметить, что применять все перечисленное не обязательно. Например, позиции 1,2,3 могут использоваться в различных комбинациях или самостоятельно. Для начала давайте разберем общую структурную схему сигнализации с использованием перечисленных устройств.

Все устройства соединяются между собой двухпроводной линией, лучше витой парой. В конце может потребоваться согласующий резистор — это смотрите в документации. Любой элемент схемы за исключением пульта контроля и управления можно безболезненно исключить. Конфигурация любой адресной системы очень гибкая.

Обратите внимание — адресные извещатели к КДЛ можно подключать непосредственно, остальные через расширители. К ПКП подключаются «классические» датчики охранной сигнализации.. Теперь о том, какие устройства мы можем объединять в группы, зоны и пр

Короче говоря. что можно конфигурировать.

Теперь о том, какие устройства мы можем объединять в группы, зоны и пр. Короче говоря. что можно конфигурировать.

1. Любой адресный извещатель.
2. Каждый шлейф приемно контрольного прибора или адресного расширителя.
3. Любое реле, входящее в состав блока БР.
4. Каждый индикатор БИ.

Теперь давайте рассмотрим как все это работает.

Астра-А.

Объектовая система адресной пожарной сигнализации Астра-А производителя ТЕКО. Вынесу ее в самое начало, поскольку она показалась мне самой перспективной из альтернативных (Болид и Рубеж) адресных систем пожарной сигнализации.

Радиоканальная система сигнализации ТЕКО является лидером отрасли радиоканальных охранных датчиков и многие производители включают поддержку радиоканальных датчиков ТЕКО в опции своего оборудования вместо разработки своих.

Радиоканальная система по умолчанию является адресной.

Мы же рассматриваем проводные адресные системы с пожарным сертификатом и такое оборудование тут тоже есть, оформленное в подсистеме Астра-А.

Отличительной особенностью АУ Астра-А от других производителей есть их питание отдельным от информационного проводом.

АЛС должна быть 4-х проводной. Здесь написано почему 4-х проводная АЛС лучше 2-х проводной.

Не единственный в ассортименте центральный прибор Астра-812 Pro имеет следующие характеристики.

Контроль до 192 радиоустройств Астра-РИ-М через встроенный радиомодуль, до 250 радиоустройств Астра-Zитадель через радиорасширители Астра-Z РР, до 80 ШС через расширители проводных зон Астра-713.

Информационный обмен по интерфейсу RS-485, 1 слот для установки сменных модулей: Астра-GSM, Астра-LAN, Астра-МР, Астра-RS485.

6 программируемых выходов: 3 реле, 3 «открытый коллектор».

Программирование и мониторинг с ПК с помощью ПКМ Астра Pro.

Возможность настройки с клавиатуры.

У радиоканальной подсистемы есть некоторые особенности сточки зрения применения в пожарных системах.

Мне очень много букв пришлось прочитать, чтобы добраться до этой фразы:

При этом обеспечивается возможность расширения проводными извещателями различных производителей и дополнительным беспроводным оборудованием радиосетей Астра-Zитадель (2,4 ГГц) с доведением применяемости системы до целей пожарной охраны. Прочитать можно тут.

Также можно упустить из виду такое замечание мелким шрифтом:

Но к теме данной стать радиоканальные пожарные датчики не относятся.

Астра-812 Pro Прибор приемо-контрольный.	6385
Астра-814 Pro Пульт контроля и управления.	4312
Астра-LAN Модуль обмена информацией по сети Internet с TCP/IP.	1532
Астра-823 БР Блок силовых реле, 4 выхода, из них 2 выхода с контролем целостности цепи нагрузки.	1784
Астра-824 БР Блок сигнальных реле, 8 реле, 100 В, 0,1А.	1466
Астра-863 исп.Б БИУ Блок 19 индикаторов состояния и управления.	4500
Астра-42А Извещатель адресный пожарный, дымовой.	678
Астра-45А Извещатель адресный пожарный, ручной.	578
Астра-ИЛС Изолятор для адресной линии связи.	578
Астра-РПА Расширитель проводной адресный, две адресные линии связи.	2239
Астра-БРА Блок реле адресный — управление и контроль для клапанов.	2299
Астра-МА Метка адресная 2 ШС.	560

Кроме проводных адресных устройств, имеется большой выбор охранных и пожарных радиоустройств, но это уже отдельная тема.

Это единственная адресная система, в которой есть зачатки домашней автоматизации.

Это единственная адресная система среди Ip систем пожарной сигнализации, имеющих облачный сервис.

Это единственная адресная система, оборудование которой внесено в список разрешенного оборудования Росгвардии.

Виды и модификации

Представлены на рынке комплексы оборудования адресных систем, включая приемно-контрольную аппаратуру, от российских компаний, вот некоторые из них:

«Рубеж-4А» – адресный прибор приема, контроля, управления установками сигнализации. Размеры – 200х160х50 мм, масса изделия – не больше 1 кг. Электропитание основное, резерв – 12 или 24 В. Эксплуатация при температуре от 0 до + 50℃.

К прибору подключаются 2 адресные радиальные или кольцевые линии сигнализации длиной до 1 км, с возможностью подключений до 250 пожарных извещателей в каждую.

Визуально текущая информация отображается на выносных панелях индикации «Рубеж-2БИ».

Различное исполнение (шкаф-стойка, настольный)

• «Рубеж-20П» имеет сходные технические параметры. К нему также можно подключить до 500 адресных извещателей, в том числе 128 охранных датчиков.
• «Рубеж-АРМ» – это центральный прибор/системный блок адресной системы объекта, являющийся компьютеризированным рабочим местом с монитором наблюдения за текущей ситуацией, к которому можно подключить до 60 приборов «Рубеж-2АМ/4А/20П», создав интегрированную систему безопасности на базе программного обеспечения «Интеллект».
• АРМ «Орион Про» подобным образом объединяет в единую адресную систему охраны приборы «Синал-10/20/20П SMD», а также многие другие адресные устройство производства компании «Болид», позволяя подключение к одному компьютеризированному рабочему месту наблюдения, контроля и управления до 1024 централизованных адресных приборов.

Адресная и пороговая – главные отличия

Чтобы выяснить принцип работы каждой системы необходимо познакомиться с ними поближе. Начнем с пороговой – в таких извещателях зашита информация о предельном значении. Если рассматривать тепловой датчик, то при повышении температуры до определенного порога он подает сигнал на ПКП.

В этих сферах используют радиальную прокладку кабелей. Когда от ПКП кабели расходятся как солнечные лучи.

В каждый из них подключается до 30 датчиков. При срабатывании любого из них на панель поступает сигнал с номером луча. А так как на нем находится большое количество извещателей, то обнаружение очага возгорания замедляется поиском датчика, с которого поступил сигнал.

Однако у такой системы есть достоинства – невысокая цена.

Что представляет из себя:

• Опросная
• Аналоговая

Первая отличается от пороговой принципом связи. Если в обычной ПКП ожидает сигнал от датчика, то в опросной периодически посылается запрос на извещатель с целью выяснить его состояние. Адресная система пожарной сигнализации Болид работает по алгоритму, позволяющему отслеживать состояние каждого датчика, получая от него сигналы:

• Нормальное
• Неисправное
• Отсутствие
• Пожар

Еще одним отличием является кольцевая структура шлейфа. К недостаткам системы следует отнести позднее обнаружение очага возгорания.

Адресно-аналоговая система пожарной сигнализации– самая функциональная из всех существующих систем. Ее отличием является то, что ПКП в ней представляет собой один прибор, осуществляющий непрерывную связь с датчиками. Она анализирует все полученные данные и делает вывод по результатам их обработки.

Если в качестве примера рассматривать датчики тепла, то они передают на панель данные о температуре наружного воздуха, а она сама отслеживает величину значения, реагируя на ее изменение. Единственным недостатком таких систем является дороговизна.

Адресная линия произвольной топологии.

Заявлено, что АЛС Рубеж можно ветвить как угодно

Это так и есть, хотя я рекомендую использовать эту возможность осторожно

Злоупотребляя этим плюсом, на практике можно превратить его в жирный минус. Это часто играет против Рубеж.
На одном большом объекте, где пожарная сигнализация в авральном порядке внедрялась бригадами, собранными по принципу «с миру по нитке — голому рубаха», а инженерный состав не отличал вольты от ватт — все очень сильно плевались на Рубеж.

Причина была — невозможность локализации КЗ из-за хаотичности топологии и не было того, кто бы знал методику поиска КЗ. А стройка была такая, что КЗ и обрывов было много.

Пожарная сигнализация

Существует несколько типов систем пожарной сигнализации:

• неадресная пороговая (на западе такие системы получили название «традиционные»);
• адресно-опросная (или адресная пороговая);
• адресно-аналоговая.

У каждой из этих систем есть свои достоинства и недостатки. Не вдаваясь в описание каждой их них, отметим, что на настоящий момент адресно-аналоговые системы являются самыми передовыми и современными. Они имеют ряд преимуществ перед остальными:

• определение точного места сработки извещателя;
• действительно раннее обнаружение возгораний;
• настраиваемая чувствительность датчиков;
• низкий уровень ложных тревог;
• возможность установки одного извещателя в помещении;
• постоянный контроль работоспособности всех устройств в системе;
• нет ограничений на количество защищаемых помещений;
• подробная информация о состоянии каждого компонента системы сигнализации;
• произвольная топология шлейфов сигнализации;
• экономия на монтажных работах и расходных материалах.

Система ОПС Рубеж относится именно к адресно-аналоговым системам и сочетает в себе все вышеописанные преимущества. Ее применение позволяет защитить объект пожарной и охранной сигнализацией, организовать систему автоматического оповещения и управления эвакуацией людей из здания при возникновении опасных факторов пожара, обеспечить построение системы противодымной вентиляции, а также системами всех основных видов пожаротушения. Кроме этого, возможна выдача управляющих сигналов на сторонние системы жизнеобеспечения здания, таких как управление доступом, вентиляция, управление лифтами и т.п., и организация передачи тревожных извещений из системы ОПС Рубеж на пульты централизованного наблюдения.

Всю систему ОПС Рубеж можно разделить на несколько взаимосвязанных между собой подсистем:

• пожарную сигнализацию;
• оповещение и управление эвакуацией;
• управление противодымной вентиляцией;
• управление пожаротушением;
• охранную сигнализацию;
• передачу извещений.

Отдельно от других любая из этих подсистем практически не применяется. Как минимум, на мелких объектах система будет состоять из пожарной подсистемы и оповещения о пожаре, а на объектах средних и крупных еще добавляется противодымная вентиляция и пожаротушение. Но для облегчения понимания организации системы в данном разделе рассмотрим особенности построения каждой подсистемы отдельно.

Плюсы и минусы

Преимущества:

• Отсутствие необходимости прокладывать провода ШС, кабельные линии.
• Высокая «живучесть» радиоканальной АПС, действительно работающей «до последнего», в данном случае датчика, не поврежденного огнем, тепловым воздействием.
• Возможность связи внутри системы ОПС между зданиями, расположенными достаточно далеко друг от друга, например, в коттеджном поселке без прокладки воздушных линий между ними.
• Радиоканальная АПС – это адресная, самотестирующаяся система, в которой достаточно иметь один извещатель для защиты помещения вместо двух традиционных пороговых ИП.
• Перепланировка, капитальный/текущий ремонт помещений не приводят к таким катастрофическим последствиям, как с проводными системами АПС, т.к. демонтировать, вновь смонтировать ИП или защитить его полиэтиленовой пленкой, малярным скотчем не так сложно.
• Если верить производителям, то срок работы аккумуляторов достигает 5–6 лет.

Недостатки:

• Именно наличие автономного питания, т.к. при монтаже в неотапливаемых зданиях, батарейки/аккумуляторы, несмотря на заявленный производителями радиоканальных устройств «до – 30℃» зимой довольно скоро выходят из строя, требуя замены.
• Наличие железобетонных стен, перекрытий, перегородок на объекте, что зачастую делает использование радиоканальных ИП невозможным, т.к. они в достаточном количестве/толщине могут стать непреодолимой преградой радиосигналу, что можно выяснить только натурными испытаниями.
• Электромагнитные помехи от работающего электрического, электронного, различного технологического оборудования, также «напичканного» системами управления, КИПиА, что часто на практике делает невозможным использование радиоканального оборудования АПС на крупных промышленных объектах.

Впрочем, по сумме плюсов и минусов, первые явно впереди.

Слайд 15Радиоканальная пожарная сигнализация тм РубежАдресный радиоканальный модуль МРК-30Предназначен для организации на

объекте радиоканальной пожарной сигнализации Контроль по радиоканалу 30-ти адресных извещателей Рабочая частота — 2,4ГГц 16 частотных каналов связи с шагом 5 МГц (от 2400 до 2480 МГц) Дальность связи до 400 м на открытом пространстве Двухсторонний обмен информацией с извещателями Постоянный контроль за уровнем радиосигнала

Автономное 3,6 В питание извещателей – основная и резервная батареи Контроль питания и автоматический переход на резервную батарею Чувствительность дымового извещателя – 0,05-0,20 Дб/м Автоматическая компенсация запыленности Двухцветная светодиодная индикация режима работы и уровня радиосигнала Работа извещателей без замены батареи – не менее 3 лет.

Адресный радиоканальныйдымовой ИП 212-64Р

Адресный радиоканальныйручной ИПР 513-11Р

Новая разработка

Радиоканальные пожарные извещатели: устройство и область применения

Далеко не везде есть возможность вести установку традиционных проводных ИП. Причин довольно много – большие расстояния от диспетчерской, пожарного поста, где сосредоточено оборудование контроля, управления; необходимость вести прокладку по воздуху между зданиями, что резко снижает надежность системы АПС; огромный объем работ по прокладке шлейфов сигнализации внутри зданий, сооружений, включая штробление, пробивку отверстий в строительных конструкциях, в т. ч. в противопожарных преградах.

В таких ситуациях гораздо проще, быстрее, главное, с намного меньшими затратами установить радиоканальные ИП на расстоянии до 600 м от приемно-контрольной аппаратуры АПС.

Радиоканальный извещатель дымовой

Плюсы и минусы системы

ОПС «Рубеж» относится к пожарному оборудованию адресно-аналогового типа, обеспечивающего значительные преимущества перед комплексами, выполненными по другому принципу. Это оборудование отличается следующими достоинствами:

• ранним выявлением очагов возгораний;
• точной идентификации места возникновения открытого огня;
• минимальном количестве ложных сигналов;
• доступностью функции настройки чувствительности индикаторов;
• компьютерным мониторингом состояния отдельных элементов;
• отсутствием ограничений на численный состав контролируемых объектов;
• возможностью произвольной прокладки коммуникационных шлейфов, в зависимости от индивидуальных особенностей помещений;
• доступностью удаленной передачи сигнала на пульт пожарной охраны.

Единственный недостаток оборудования – сложность в монтаже и настройке. Поэтому работы по установке и наладке устройств должны выполнять опытные специалисты в составе организации, обладающей соответствующими профессионалами, оборудованием и разрешительной документацией.

Выполнение подобных работ предусматривает обязательное государственное лицензирование, предполагающее для выдачи лицензии исполнителям, проверку обеспечения надлежащих условий для качества монтажных и наладочных операций.

ОПС «Рубеж» – надежная система для контроля пожарной безопасности и пожаротушения объектов, при возникновении экстремальных ситуаций. Этот комплекс позволит обеспечить сохранность объектов, установив контроль за текущим состоянием производственных зданий, общественных учреждений и прочих средств.

Принцип работы, функции, технические характеристики

Под пожарной сигнализацией понимают разные средства и устройства, которые призваны для определения возгорания, сбора, обрабатывания полученной информации и выдачи сигналов на приборы оповещения и пожаротушения (если такая функция предусмотрена). В составе любой пожарной системы имеются датчики и регистраторы, которые анализируют происходящее. В случае обнаружения запаха дыма, превышения температуры, обнаружения возгорания, они передают информацию на приемно-контрольный блок. Он, в свою очередь, составляет и отправляет сигнал по информационным линиям на систему пожаротушения, оповещения, а также в соответствующие структуры.

Опросная система

Она работает по принципу получения информации с каждого датчика о его состоянии. В таком виде систем могут использоваться извещатели той же конструкции, как и в пороговой сигнализации. При этом стоимость всей конструкции можно уменьшить за счет использования меньшего числа сенсоров и соединительных шлейфов.

При этом в опросных системах существуют задержки в определении места возгорания. Они обусловлены тем, что есть временной интервал между опросами состояний датчиков. Также передается информация только о двух состояниях, из-за чего возрастает риск ложных срабатываний. Чтобы уменьшить их, применяются более современные датчики с большим количеством состояний.

Аналоговая система

Аналоговая система пожаротушения

Такая сигнализация включает в себя сложную конструкцию из аналоговых пожарных извещателей. Они могут представлять собой измерительные станции, которые позволяют непрерывно измерять и отправлять на пульт информацию, получаемую с сенсоров. Измерением занимаются датчики аналоговой системы пожарной сигнализации, за параметрами следит контроллер. В случае возникновения пожара концентрация веществ возрастает, и датчики это фиксируют.

Аналоговые пожарные извещатели стоят дороже, поэтому их монтаж оправдан в больших строениях или помещениях с повышенной ответственностью.

Применяемые датчики

Извещатели используются для фиксации первых признаков пожара. Также они отправляют полученные данные на пульт обработки и управления.

Датчики классифицируются по способу обнаружения признаков возгорания:

1. Тепловые. Фиксируют превышение температуры выше нормы.
2. Дымовые. Определяют возгорание по изменению плотности воздуха. Бывают дымовые адресные и неадресные датчики.
3. Световые. Фиксируют изменение цветового спектра.
4. Газовые. Определяют процент угарного газа по химическому составу.
5. Комбинированные.

По конструктивным решениям изделия делят на лазерные, светодиодные инфракрасные.

Требования к шлейфам

Для создания шлейфов используются кабели, которые прокладываются в линии. Правила пожарной безопасности распространяются и на выбор проводников.

Основные требования, предъявляемые шлейфам:

1. Соединение осуществляется кольцевым способом. Позволяет вовремя найти место разрыва или повреждения кабелей и устранить неполадку.
2. Кабели должны производиться из медной многожильной проволоки с сечением не менее 0,5 кв. мм. При использовании проводов с меньшей площадью поперечного сечения будут образовываться помехи, мешающие передаче сигнала. Также недопустимо применение алюминиевых проводов, так как они являются менее прочными.
3. Наличие экранирования и покрытия негорючей оболочкой. Эти пункты не являются обязательными, но они позволяют увеличить срок эксплуатации кабеля.

Всю информацию можно найти в маркировке кабелей.

Блоки управления

Блок управления пожарной системой

Все адресные пожарные извещатели собираются на базе готового центра управления. В России производством таких систем занимаются несколько известных фирм. К ним относятся марки «Рубеж» и «Болид». Блоки управления отличаются конструкцией, количеством и типом сенсоров, параметрами питания. При этом их основная задача не меняется – это обеспечение пожарной безопасности.

АЛС.

Производитель вовремя отказался от протокола адресных линий R1 и полностью все переделал на протоколе R3.

Напряжение в адресной линии 30В. Это позволяет питать по адресной линии много устройств и питать устройства хорошо потребляющие ток.

Про силовой релейный модуль РМ-1С для управления силовым оборудованием уже писал выше, а ниже — об адресном табло «Выход».

Для организации АЛС на объекте можно использовать самый дешевый провод из всех, подходящих под нормам.

На 10-м преимуществе можно было бы остановиться, поскольку заголовок статьи «10 преимуществ …» выглядел бы прикольно. Но продолжим — вдруг удастся дотянуть до 20-ти.

Слайд 22Адресный модуль управления пожаротушением МПТ-1 предназначен для организации локальных систем порошкового

и газового пожаротушения.

Питание – 10-28 ВКаждый релейный выход имеет:- Напряжение – напряжение питания- Ток запуска – до 2 А- Ток контроля – 2 мА

Порошковое/газовое пожаротушение

Адресный модуль управления пожаротушением МПТ-1

Автоматический и локальный запуск пожаротушения 5 выходов с контролем целостности линии на обрыв и КЗ Настраиваемая логика и режим работы выходов Светозвуковая индикация запуска пожаротушения

Контроль состояния дверей и окон в помещении Контроль за состоянием огнетушащего вещества: датчики массы и давления Отключение и включение режима автоматики Подключение дополнительных модулей МПТ

Слайд 5 Административно-жилой комплекс построенный в рамках саммита АТЭС 2012, ДВФУ о.Русский;

Балаковская АЭС; Белоярская АЭС; Филиалы ВГТРК «Россия» (более шестидесяти объектов от Калининграда до Южно-Сахалинска); Гостиничный комплекс «Золотой колос», г Москва; Жилой микрорайон «Загорье», г.Москва; Проектный институт ФСБ России, г. Москва; Административные здания администрации г.Тверь; Учебные корпуса МГТУ им.Баумана, г.Москва; Комплекс жилых домов на ул.Народного ополчения, г.Москва; Административно-жилой комплекс на месторождении Одопту (проект «Сахалин-1»); Студия «Ленфильм», г.Санкт-Петербург; Гипермаркеты «Магнит» в г. Ульяновск, Димитровград, Саратов , Краснодар и др.

Компания РУБЕЖ

Объекты, оборудованные адресными системами тм РУБЕЖ

Назначение

Адресно-аналоговый прибор приемно-контрольный предназначен для включения в структурные схемы сигнализации объектов средней и большой величины по основным строительным параметрам – объему, общей площади, количества зданий на территории предприятия, организации, где использование множества автономных приемно-контрольных приборов нецелесообразно как с организационно-технической точки зрения, так и по экономическим расчетам.

В то же время адресные централизованные приемно-контрольные приборы практически идеально подходят для проектирования разветвленных систем сигнализации, создания структурной схемы защиты объекта с выводом всей текущей информации на компьютеризированное рабочее место в помещение пожарного поста, пульта централизованного наблюдения; диспетчерской предприятия, организации.

СП 5.13130.2009 определяет задачи при выборе приемно-контрольной аппаратуры, тепловых, газовых, комбинированных пожарных извещателей; датчиков дыма, которые в составе установок пожарной автоматики являются частью автоматической противопожарной защиты объектов:

• Первоочередное обеспечение безопасности людей.
• Сохранение материальных ценностей.
• Минимизация возможного ущерба.

Только адресная приемно-контрольная аппаратура в полной мере отвечает этим требованиям к техническим средствам обнаружения очагов возгораний, формирования сигналов управления:

• Для включения элементов СОУЭ – световых табло, указателей движения, звуковых пожарных извещателей, оборудования речевого оповещения, что обеспечивает безопасную эвакуацию людей до полного задымления помещений, эвакуационных путей, выходов; опасного повышения температуры в зданиях.
• Для оперативного пуска стационарных систем пожаротушения, что позволяет если не ликвидировать очаг возгорания, то локализовать его до прибытия пожарных подразделений.
• Для включения оборудования систем противодымной защиты – клапанов, люков дымоудаления, противопожарных фрамуг, зенитных фонарей дымоудаления; а также противопожарных, огнезадерживающих клапанов общеобменных вентиляционных систем зданий.
• Для включения насосных станций пожаротушения, входящих в состав внутреннего, наружного противопожарного водоснабжения объектов защиты.

Кроме того, адресная аппаратура, в том числе радиоканальные приемно-контрольные приборы, обеспечивают требуемый противопожарными нормами автоматический контроль работоспособности устройств, включенных в их шлейфы сигнализации о пожаре.

Слайд 10Прибор приемно-контрольный охранно-пожарный Рубеж-2ОП Прибор имеет 2 адресные линии связи Длина

каджой АЛС – не более 1000 м Возможность организации до 500 зон, в том числе 64 охранных зоны Пожарная и охранная сигнализация, пожаротушение, дымоудаление, оповещение в одном приборе Постановка на охрану/снятие с охраны – как всех зон сразу, так и по отдельности Контроль АЛС на КЗ или перегрузку Светозвуковая индикация режимов работы Обновленный дисплей на 8 строк До 80 пользователей с разграниченными правами постановки на охрану/снятия с охраны Два встроенных реле типа «сухой» контакт и два выхода с контролем целостности цепи до ИУ

Рубеж-2ОП сочетает в себе функции:

Новая разработка

Пожарной сигнализацииОхранной сигнализацииРечевого оповещенияДымоудаленияПорошкового/газового пожаротушения

Какие извещатели (датчики) входят в систему пожарной сигнализации

Пожарные извещатели в квартире, согласно перечню помещений зданий, которые подлежат оборудованию автоматическими системами сигнализации, тушения пожаров, приведенному в таблице А.1 СП 5.13130.2009, должны устанавливаться в жилых зданиях с высотой, превышающей 28 м, независимо от их общей/поэтажной площади.

Согласно таблицы М.1 этого свода правил для установки в жилых помещениях рекомендованы дымовые датчики, тепловые извещатели о пожаре.

На эту тему ▼

Пожарные извещатели в квартире: типы и нормы

Фактически по требованиям СП 54.13330, СП 5.13130 в высотных многоквартирных зданиях должны монтироваться перед сдачей в эксплуатацию, качественно эксплуатироваться в дальнейшем техническими службами жилых комплексов, сторонними подрядными организациями, а также собственниками квартир две несвязанные между собой системы сигнализации о пожаре:

• Автономная в пределах площади жилых помещений каждой квартиры, причем дымовые оптико-электронные датчики о возникновении очага возгорания, установленные в детских, гостиных, спальнях могут при наличии технической возможности объединяться в единую сеть для гарантии оповещения жильцов, находящихся в любом помещении резко звучащим прерывистым сигналом.
• Проводная система с дымовыми, тепловыми датчиками, в том числе установленными в помещениях прихожих/передних каждой квартиры, а также в камерах сбора бытового мусора, электрощитовых, машинных отделениях лифтов, внеквартирных коридорах и иных местах общего использования, контроль/управление которой осуществляется централизованно из пожарного поста, диспетчерской, помещения охраны/консьержа.

Необходимость обязательной установки пожарных извещателей в трехэтажных частных жилых зданиях изложена в СП 55.13330.2016.

Они должны оборудоваться:

• Проводной системой сигнализации о пожаре с дымовыми датчиками в каждом жилом помещении.
• Или автономными извещателями – не меньше, чем по одному на каждом этаже, при условии возможности автоматической передачи тревожного сообщения о возникновении очага возгорания в помещения охраны, пожарного поста жилого поселка, подразделение пожарной охраны.

Аналогично жилым помещениям квартир автономные пожарные датчики необходимы только в них, исключая санитарные комнаты, кухни. Отличие – это необходимость защиты ими гаража, построек хозяйственно-производственного назначения.

К сожалению, учитывая, что противопожарные нормы не требуют монтажа никакого типа сигнализации в частных жилых домах высотой 1–2 этажа, то ее установка – это лишь осознанное желание собственника, вложив средства на ее создание, защитить себя от возможных, гораздо больших как материальных, так душевных потерь.

Блоки управления

Все адресные пожарные сигнализации собираются, как правило, на базе готовых центров управления. Отечественной промышленностью выпускаются несколько марок оборудования, позволяющего осуществить устройство сигнализации.

Из наиболее распространенных можно назвать марки «Болид», «Рубеж», «Бирюза». Разница между ними может заключаться в максимальном количестве и типах подключаемых датчиков, параметрах питания, в программном обеспечении.

Тем не менее, все они способны выполнять задачу по охране помещений от возгораний и пожаров, обеспечивая безопасную эксплуатацию зданий и сооружений.
