Снип (сп) по дымоходам и печам

Используемые изделия

Для утеплителя на дымоход можно использовать следующие материалы:

минеральная вата;
стекловата;
кирпич;
шлаковые плиты или термостойкий цементный раствор.

Утепление дымохода зависит от материала, из которого он изготовлен. Если труба стальная, тогда применяют строительную вату. Конструкция состоит из 2 частей (длина не превышает 1,5 м), что упрощает утрамбовку утеплительного материала. Размер кожуха должен быть на 12 см больше диаметра трубы.

Предварительно надевают первую часть конструкции. Затем равномерно наносят утеплитель. Насаживают вторую часть дымохода. Сооружение утепляют. Монтаж трубы производится с небольшим наклоном. Полученный зазор замазывают цементным раствором.

Стальной дымоход состоит из 2 труб разного размера. На трубу с меньшим размером (дымоход) насаживают защитный кожух. Между трубами прокладывается теплоизоляционный слой. Трубу меньшего диаметра размещают в конструкции с большим диаметром. Щель, образованную между трубами, заполняют строительной ватой.

Кирпичный дымоход утепляют с помощью следующей технологии:

нанесение основы;
установка армированной сетки;
заделывание полостей и щелей раствором;
накладывание штукатурки несколькими слоями (их толщина не должна превышать 5-7 см);
полная теплоизоляция;
минеральную вату режут с учетом размеров дымохода;
фиксация теплоизолятора с помощью металлического скотча либо проволоки;
обшивка трубы керамическими или асбестовыми плитами;
оштукатуривание поверхности.

Такой способ теплоизоляции позволяет:

в 2 раза уменьшить потери тепла;
уплотнить дымоход;
не допустить образования конденсата и разрушения дымохода;
повысить качество и безопасность.

Теплоизоляция печи — это необходимая процедура для высокотемпературной печи, использующейся для отопления дома.

В этой заметке рассмотрим противопожарную разделку в стене.

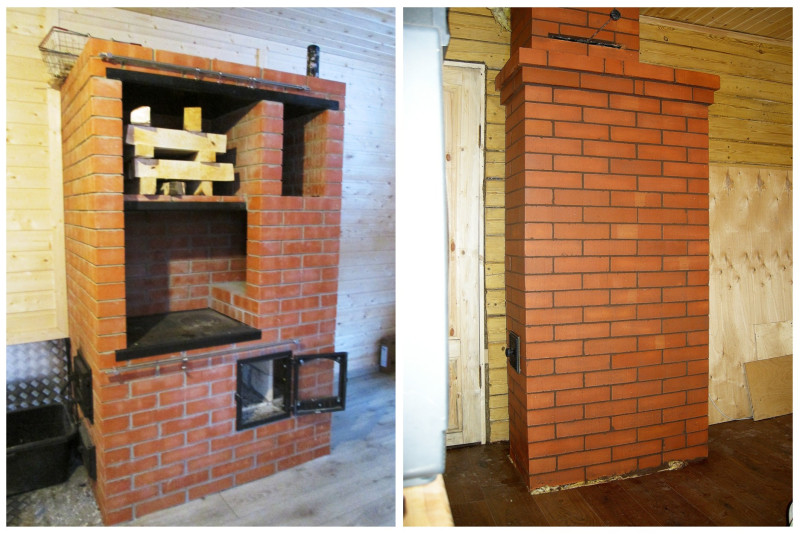

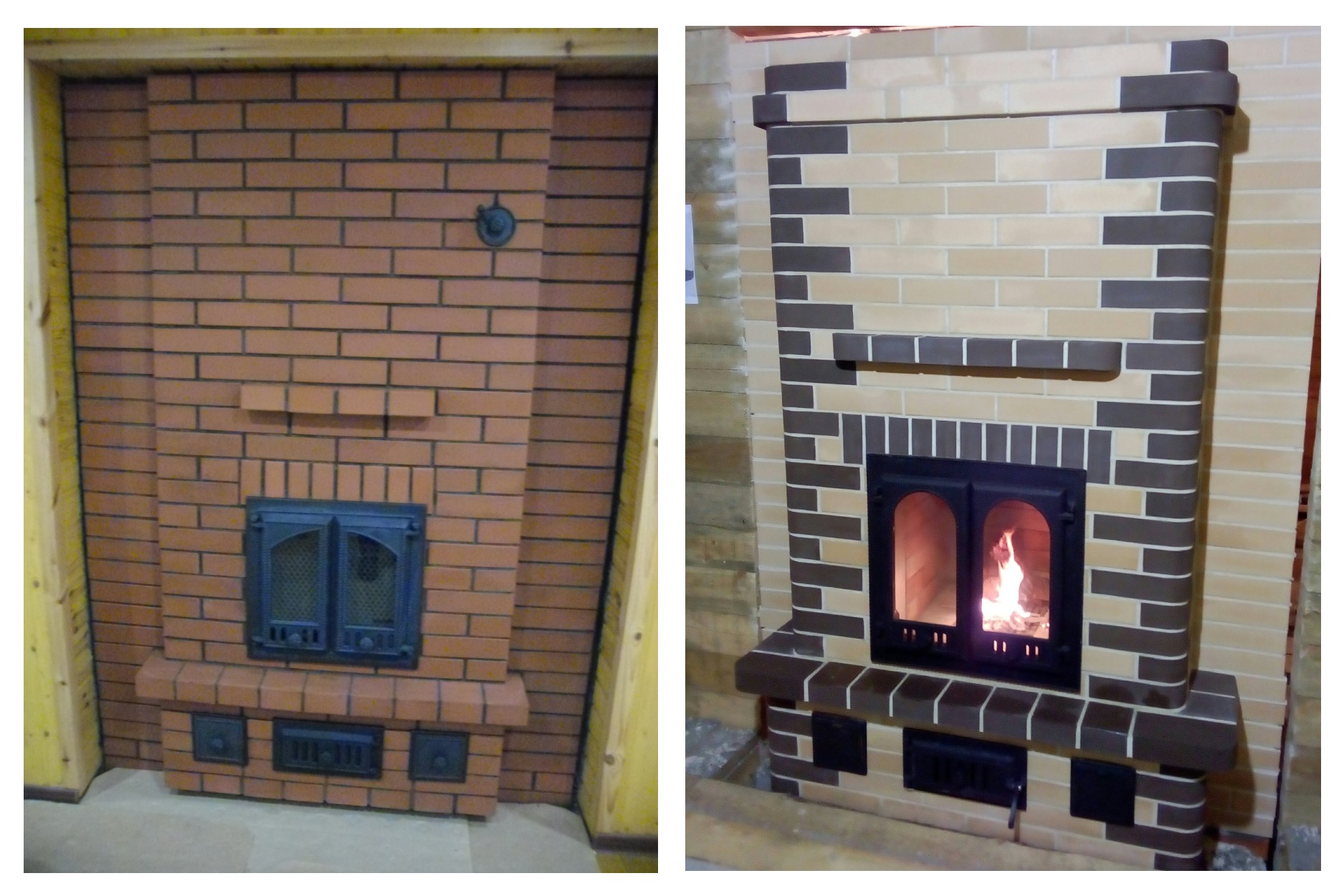

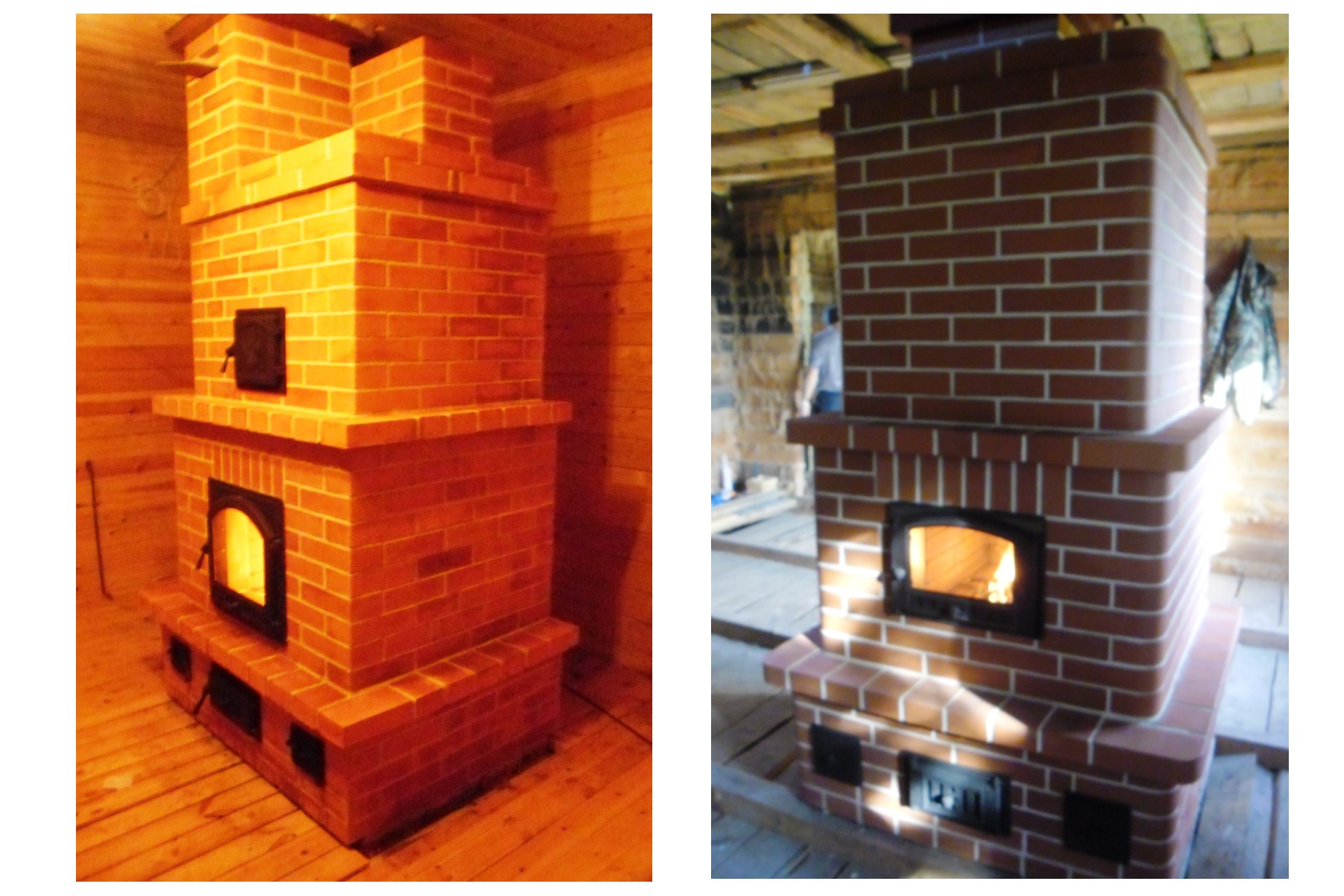

Кирпичные печи с противопожарными разделками в стене.

Назначение противопожарной разделки.

Утолщение стенки печи, камина или дымохода необходимо, не только, из за угрозы высокой температуры нагревания кирпича.

В нормальном отопительном режиме теплоёмкая печь не должна нагреваться до опасной, горячей температуры.

Но, со временем кирпичная кладка, в местах прислонения стены к печи, может разрушаться.

Разрушения кладки печи или дымохода происходят из за подвижек фундаментов, или из за перетопа печи.

Небольшое движение фундамента, даже незаметное для жильцов, способно кирпичную нарушить кладку печи.

Как происходит разрушение кирпичной кладки.

Если фундамент дома или печи имеет подвижки то печь и стена начинают толкать друг друга. В этом споре зачастую побеждает стена, т.к. печи складываются на глинопесчаном растворе и их кладка не имеет достаточной для такого противостояния прочности.

К разрушениям кладки печей приводит и их перетапливание.

Перетопы – самая частая причина разрушения кирпичных печей.

Опасность печей без противопожарных разделок.

Печи без противопожарных разделок в стене.

При разрушении кирпичной кладки печи в швы между кирпичами набивается сажа.

Воспламенение сажи очень и очень опасное явление.

Горение сажи происходит очень интенсивно и с высокими температурами.

Температура горения сажи может быть более 1000°.

В местах разрушения кладки печи начинается цепное воспламенение передающееся и на внешнюю поверхность печи.

В этом случае, если печь прижата своим телом к горючим предметам, высока вероятность пожара.

Как противопожарная разделка поможет избежать пожара.

Если ваша печь сложена по противопожарным нормам и правилам то разделка не должна иметь перевязки с кирпичным корпусом печи.

Конечно разделка прислоняется к печи, но из за того что не имеет перевязки с печью она практически самостоятельный объект.

Если в разделку будет толкать стена.

Если в разделку будет толкать стена дома, то это движение меньше будет воздействовать на саму печь.

Основную нагрузку примет на себя противопожарная разделка, т.к. печь не перевязана с разделкой.

Даже при разрушении разделки корпус печи останется целым.

Если печь будет разрушаться от перетопов.

Если кирпичная кладка пострадает от перетопов это не отразится на противопожарной разделке.

При сильном перекале кирпичной печи, даже если кладка пострадает, разделка останется целой и убережёт вас от пожара.

Когда противопожарные разделки не нужны.

Печи не касаются стен, противопожарные разделки не нужны.

Не нужно делать противопожарные разделки если:

Печь не прикасается к стенам помещения.
Печь прикасается к стенам, но стены абсолютно негорючие.

Можно ли сделать противопожарные разделки не из кирпича.

В СНиПе не указано из какого материала следует выполнять разделку печи. Единственное условие это негорючесть материала.

Пункт 2.3.15 Противопожарные требования при строительстве и эксплуатации печей и каминов.

Особенности установки металлической печи

Исходя из этих качеств определяется место установки металлических обогревателей:

Если агрегат оснащен варочной панелью – его место на кухне.
Если планируется покупка камина или металлической печи со стеклянной дверцей, такой прибор можно установить в гостиной. Главное выдержать безопасные расстояния до деревянных поверхностей и защитить их экранами или плитами теплоизоляции.
Установка обогревателей со стальными поверхностями не рекомендуется в узких коридорах или маленьких комнатах. В этом случае может помочь покупка печи с выносной топкой. Такой агрегат можно установить в маленькой комнатке, а топку вывести на кухню.
Для безопасного использования и минимального отступа от стены можно добиться, просто сделав защитные экраны из шамотного кирпича. Такая конструкция позволит установить печь практически вплотную к стене и способствует накоплению экранами тепла и постепенной отдачи его в помещение после сгорания дров.

Обеспечение пожарной безопасности на территориях населенных пунктов и в зданиях для проживания людей

Изменились требования, изложенные в п. 70 Правил в части ширины противопожарной преграды — ширина минерализованной полосы, отделяющей лес от используемой прилегающей к нему территории, увеличена с 0,5 метра до 1,4 метра. Также этот пункт дополнен абзацем о необходимости создания или обновления минерализованных полос шириной не менее 10 метров в населенных пунктах, подверженных лесным пожарам.

Отдельного внимания заслуживает требование, которое изложено в пункте 71: один из его абзацев содержит порядок обеспечения беспрепятственного проезда подразделений пожарной охраны через въезды, оборудованные воротами, шлагбаумами или ограждениями. Сейчас при установке этих устройств необходимо обеспечить один из вариантов:

круглосуточное дежурство дежурного персонала в месте их установки;
оборудовать аудио- и видеосвязью с диспетчерским пунктом;
обеспечить их открывание по сигналу срабатывания пожарной сигнализации.

С марта 2023 года в части аудио- и видеосвязи можно выбрать только один вид связи.

За последние годы произошло большое количество пожаров в домах и квартирах, где проживают многодетные семьи, в том числе и неблагополучные. К сожалению, в результате этих пожаров погибли и продолжают погибать дети. МЧС России достаточно продолжительное время совместно с органами социальной защиты на безвозмездной основе ведет работу по установке автономных дымовых пожарных извещателей в такие дома и квартиры. Новые требования, которые будут регламентированы пунктом 85_1, закрепили обязательную установку автономных дымовых пожарных извещателей в комнатах квартир и жилых домов, в которых проживают многодетные семьи, семьи, находящиеся в трудной жизненной ситуации, в социально опасном положении, если в них не установлены системы пожарной сигнализации, предусмотренные проектом дома

Безусловно, требование очень нужное и важное — обнаружение пожара на ранних стадиях поможет избежать гибели людей и значительного ущерба для имущества

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
Уклон трубы по отношению к прибору должен составлять не менее 0,01.
На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Виды изоляции дымохода

Изолировать дымоход необходимо от двух негативных разрушающих факторов: от перегрева конструкций и от протечки в местах стыков. Поэтому в статье мы будем рассматривать два вида изоляции дымохода:

Противопожарную термоизоляцию;
Гидроизоляцию.

Рекомендуется сразу выполнять комплексную изоляцию, решая не только основные проблемы, но и улучшая условия эксплуатации печи. Например, термоизоляция трубы, проходящей по неотапливаемому чердаку, уменьшает риск перегрева деревянных элементов кровли и снижает риск образования конденсата, который может привести к чрезмерному отложению сажи, коррозии или разрушению трубы. Гидроизоляция трубы поможет избежать гниения стропильной системы и перекрытий, а также разрушения трубы в случае намокания.

Способы противопожарной изоляции дымоходов

Самый простой и надежный, но не всегда самый дешевый способ – установить дымоход типа «сэндвич» из керамики или металла. В таких дымоходах внутренняя труба, выполняющая функцию отвода дыма, сделана из жаропрочной стали или керамики и теплоизолирована негорючими утеплителями: минеральной, каменной или базальтовой ватой. Внешний слой сэндвич-дымохода сделан из стали или готовых керамзитобетонных блоков.

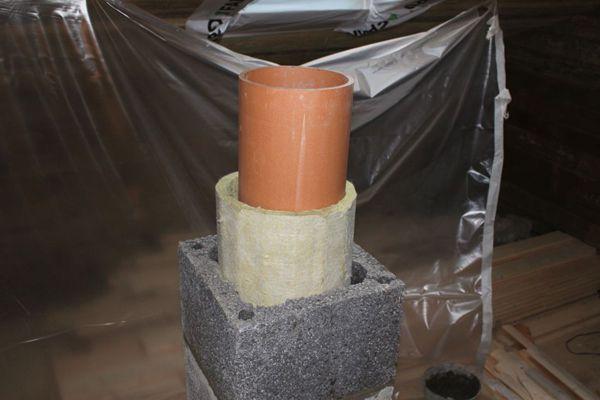

Сборный керамический дымоход — безопасное решение проблемы

Сборные дымоходы комплектуются элементами для крепления, ревизии, обслуживания, а также для подключения нескольких отопительных приборов. Монтаж такого дымохода несложен, но требует соблюдения инструкции, только тогда он будет полностью безопасен.

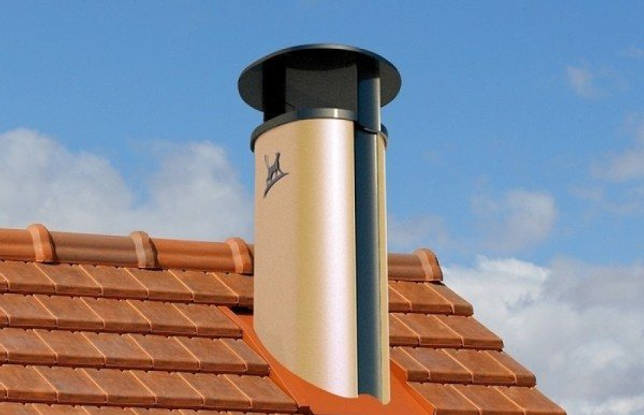

Термоизоляция трубы типа «сэндвич»

Видео — сэндвич-диафрагма для прохода трубы через перекрытия

Еще один способ изоляции, применяемый при постройке печи – это кирпичный дымоход. Благодаря низкой теплопроводности кирпича, его стенки не нагреваются до опасно высоких температур, поэтому никаких дополнительных мер по утеплению такого дымохода не требуется, кроме правильного выполнения противопожарной разделки перекрытий и кровли. Для экономии и облегчения конструкции кирпичный дымоход иногда заканчивают трубой из металла или керамики. В этом случае их термоизолируют по описанной ниже технологии.

Термоизоляция металлических и керамических одинарных труб возможна с использованием коробов из негорючих материалов и минеральной негорючей теплоизоляции – каменной или базальтовой ваты. Можно эксплуатировать такие дымоходы и без термоизоляции, но выполнение противопожарной разделки по всем правилам обязательно в любом случае.

Способы гидроизоляции дымоходов

Гидроизоляцию дымохода устанавливают в месте его выхода на крышу. Чем больше труба и чем дальше от конька она расположена, тем более сложные условия эксплуатации ее ожидают: при дожде более обильные потоки воды, зимой – повышенная снеговая нагрузка. Дождевая и талая вода при недостаточной гидроизоляции проникает внутрь дома, приводя к протечкам, гниению деревянных и разрушению бетонных и кирпичных конструкций, в том числе и самого дымохода.

Способ гидроизоляции зависит большей частью от формы трубы и типа кровельного покрытия. Для круглых труб используют металлические или полимерные разделки, для труб прямоугольного сечения – металлические фартуки и планки примыкания. О том, как выполнить гидроизоляцию трубы, подробно рассказано в статье «Крышная разделка дымохода», а далее речь пойдет о технологии термоизоляции дымохода.

Вопросы и ответы

У неопытных пользователей всегда возникает масса вопросов относительно параметров или устройства дымохода. Ответить на все вопросы невозможно, но самые частые из них можно осветить заранее, не дожидаясь их возникновения:

Что лучше, труба круглого или прямоугольного сечения?

Принято считать, что трубы круглого сечения лучше — при прохождении дымовых газов возникает меньшее сопротивление. Однако, для банной печи разница невелика и не может учитываться как принципиальный показатель.

Насколько удобен готовые узел прохода трубы сквозь перекрытие/стену?

Это вполне функциональный и эффективный узел, который обладает всеми необходимыми качествами и возможностями. Единственным его недостатком можно считать цену, но возможность сэкономить время иногда стоит дороже.

С какого участка начинается сэндвич-труба?

Внутренняя часть дымохода всегда одноконтурная. Сэндвич устанавливают сразу после монтажа первого узла прохода (стенового или потолочного). Внутри бани его монтировать нельзя, это может вызвать тепловые деформации и ослабление участков соединения секций.

Чем герметизируют соединения секций?

В продаже есть масса разновидностей печных жаростойких герметиков. Выбирают наиболее подходящий состав и используют при сборке трубы.

Можно ли увеличить высоту трубы над кровлей бани?

Можно, если внешние условия тому не препятствуют. Как правило, проблемой становятся шквалистые порывы ветра. Если в регионе таковых не наблюдается, высоту можно увеличить. Однако, слишком усердствовать не следует — повысится тяга, и дрова будут слишком быстро прогорать, не отдавая ожидаемого количества тепловой энергии.

Проверьте дымоход

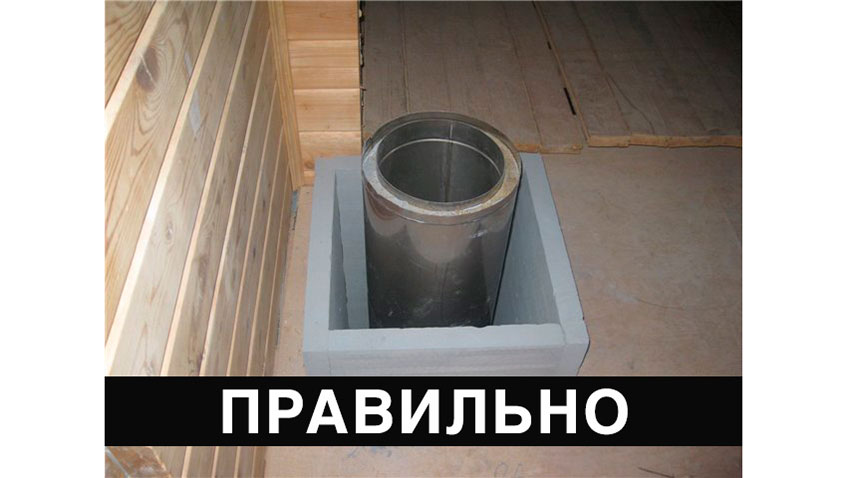

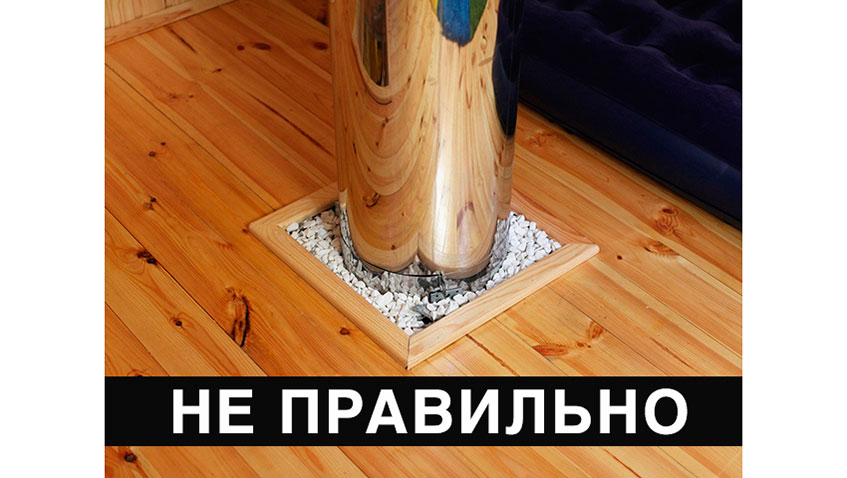

Если у вас установлено дровяное отопительное оборудование, проверьте, соответствуют ли нормам противопожарные разделки. Противопожарная разделка должна быть изготовлена из негорючих материалов, таких как плиты кальциум силиката, плиты фламма (минерит), либо листов нержавейки размером 600х600 мм. Подойдет и материал supersilika в рулонах для обмотки трубы. Он выдерживает температуру до 1200 градусов.

Если у вас кирпичный дымоход, то необходимо его загильзовать (опустить трубы из нержавейки внутрь шахты), так как в кирпичной кладке скапливается сажа. Из-за этого дымоход постепенно разрушается и растрескивается – это может привести к печному пожару.

Если у вас металлический дымоход, то необходимо знать, из какой стали он сделан. Для отопления дома дровами или в бане используется дымоход из легированной стали (AISI 304, 316, 321). Можно установить дымоход из ферритной стали AISI430, однако необходимо понимать, что он менее кислотостойкий и достаточно быстро потребует замены.

Самый простой вариант проверить качество нержавейки – поднести к ней магнит. Чем хуже нержавейка, тем сильнее она будет притягиваться к магниту

Нужно обратить внимание и на состояние сварных швов в трубах. В заводских проверенных трубах таких производителей как «Теплов и Сухов», «Вулкан» швы гладкие благодаря лазерной сварке

Не стоит брать трубы со сваркой внахлест, с потерей геометрии, некачественной забивкой изоляции, отсутствием сертификатов.

Кстати, чтобы предотвратить возгорание, необходимо чистить дымоход раз в полгода. Сейчас существуют специальные средства – такие как «Полено трубочист», пакетики с порошками, ершики, которые помогут очистить сажу внутри дымохода.

Требования, предъявляемые к ним в бане

Дымоход должен соответствовать следующим требованиям:

сечение трубы должно обеспечивать полное выведение топочных газов. Размер трубы выбирают из расчета 8 см2 на каждый киловатт мощности печи;
металлический дымоход должен быть изготовлен из специальных жаростойких сталей. Минимальная толщина металла трубы должна быть от 0,5 мм;
общая длина вертикальной части трубы должна быть не менее 5 м;
общая длина горизонтальных участков не должна превышать 1 м;

кирпичный дымоход должен иметь максимально гладкие внутренние стенки;
на перекрытиях и кровле обязательно должны быть противопожарные разделки. Участки соединения секций металлической трубы не должны приходиться на перекрытие или выход из кровельного полотна;

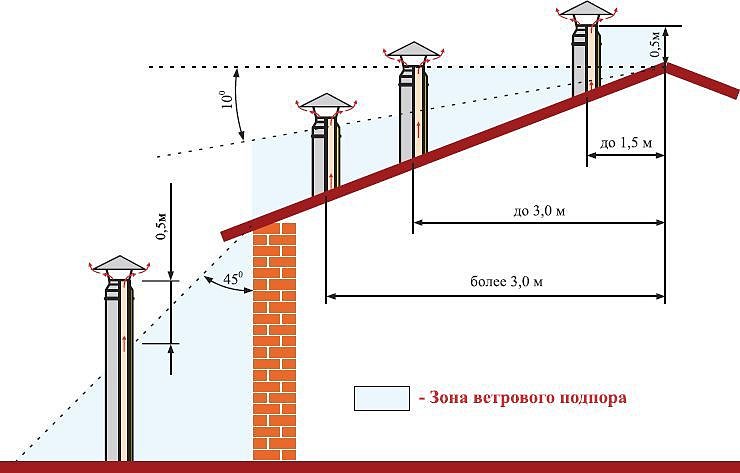

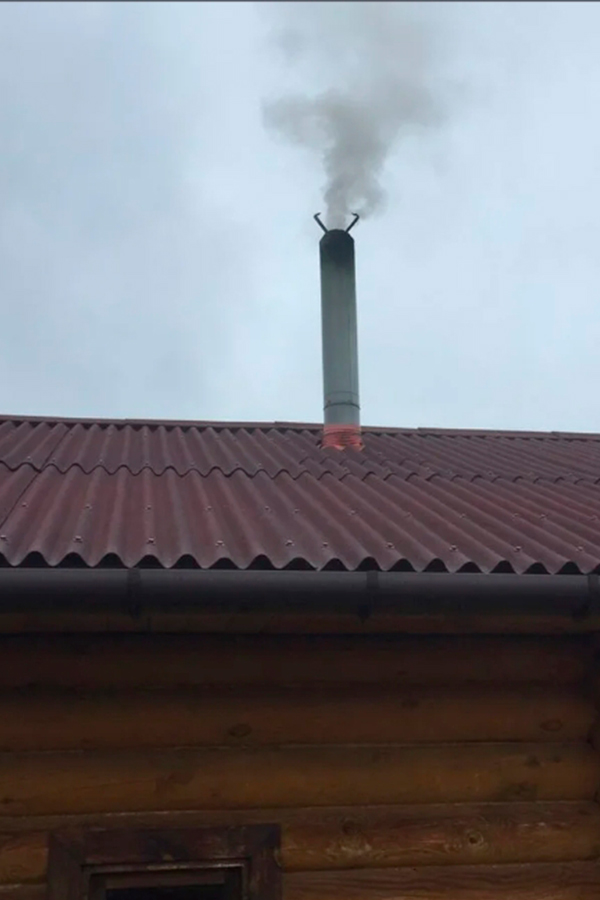

наружная часть дымохода должна возвышаться над уровнем конька на 50 см.

Однако, если баня примыкает к более высокому дому, высота трубы должна рассчитываться по уровню конька более высокой постройки. При этом, над плоской крышей навершие трубы должно находиться на высоте не менее 1 м.

Типы проходных узлов через потолок

Проходные узлы делятся по форме, в зависимости от используемого утеплителя, а так же основного конструктивного материала.

По основному материалу выделяют:

Стальные узлы из стали толщиной от 0,5 мм. Самый популярный вариант, так как металлические узлы сочетают в себе простоту монтажа, прочность и стойкость к механическим повреждениям.
Асбест. Асбест дешевый и надежный, но хрупкий материал. Любое механическое повреждение может испортить покупку.
Минерит. Новый материал на строительном рынке. Очень часто производитель рекомендует этот материал для монтажа фартуков и защитных поверхностей, но многие покупатели остаются недовольными качеством продукцию Поэтому лучше поостеречься и приобрести привычный стальной узел.

Потолочный проходной узел для круглой трубы

В зависимости от утеплителя выделяют конструкции с материалами:

Керамзит
Вермикулит
Базальтовая минеральная вата с фольгированием. Применяется чаще прочих, так как проще в использовании, больше пригодна для самостоятельного монтажа и успела зарекомендовать себя на рынке строительных материалов.

У любого узла всегда прямоугольное основание, а вот сама форма прохода разнится ,поэтому выделяют два типа узла по форме исполнения прохода:

С двойным цилиндром
С двойным прямоугольным коробом

Лучшим выбором станет стальной проходной узел с утеплением из минеральной ваты. Форма проходного узла выбирается исходя из формы трубопровода и личных предпочтений владельца.

Кровельная разделка для круглых труб

Факторы влияющие на разделку дымохода

На форму разделки дымохода в первую очередь влияет вид крыши: плоская или скатная. Плоская крыша не приемлет приемов, свойственных скатной. Как правило, разделку на плоской крыше выполняют из бетона, тогда как материалы для разделки скатной крыши разнятся, но чаще всего ее выполняют из металла.

Особое значение оказывает форма дымохода, поскольку от этого зависит форма проходного отверстия. Круглая форма лучше для самого дымохода, но если говорить о проходных отверстиях, то куда проще выполнить прямоугольный дымоход. Для круглого сечения придется выполнять правильную прорезь в кровельном пироге, для прямоугольного дымохода это сделать куда проще.

Так же на выбор технологии монтажа оказывает влияние наличие облицовки и форма кровельного покрытия. Облицовка делает разделку куда более трудной. Дело в том, что облицовка может способствовать проникновению влаги внутрь кровельного пирога, что недопустимо. Поэтому было бы логично с применением облицовки делать разделку более широкой, но саму разделку так же нужно как-нибудь спрятать. Поэтому конструкции под облицовкой остаются уделом профессионалов. Слишком много специфических навыков нужно иметь, чтобы сделать все незаметно и действительно красиво.

Если говорить о типе покрытия, то для выполнения разделки лучше использовать профнастил. Остальные виды связаны с определенными трудностями. Приходится рассчитывать покрытие. Так как фартук положено заправлять под элемент финишного покрытия кровли, а некоторые виды из-за этого могут становиться на крышу под углом или топорщится, что делает покрытие негерметичным.

Что это такое

При топке происходит сильный нагрев внешних поверхностей не только стенок корпуса печи, котла, но и конструкций газохода отводящего в атмосферу раскаленные дымовые газы.

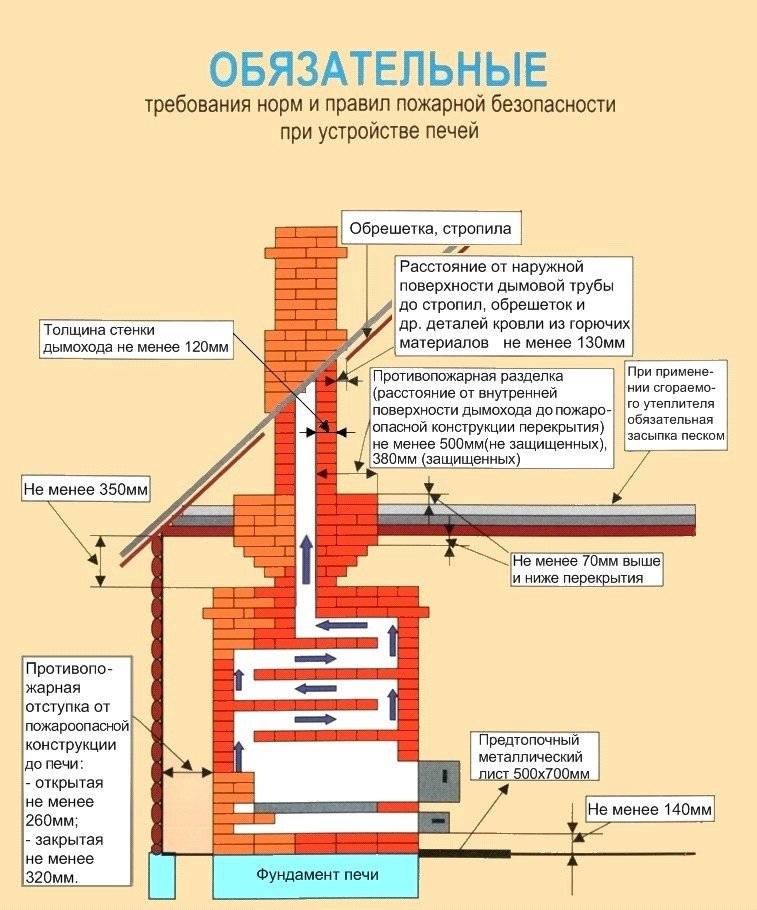

Противопожарная разделка – это увеличение ширины стенок корпусов отопительных агрегатов – печей, каминов, котлов или дымовых труб, каналов в местах/зонах непосредственного контакта со строительными конструкциями объектов, выполненными из горючих, трудногорючих материалов.

Противопожарная отступка – это пространство, расстояние между наружными поверхностями стенок корпусов печных агрегатов, отопительного оборудования или дымовых каналов и незащищенными или защищенными от постоянного нагрева, воспламенения стенами, перегородками из сгораемых, трудногорючих строительных материалов.

Особенности разделки кирпичных труб

Особенностей кирпичных труб всего 2:

Кирпичная труба опирается на фундамент. Значит, она устойчива и не требует дополнительных креплений в виде кронштейнов. При этом выполнение таких креплений с жестким затягиванием хомутов может грозить деформацией трубы ил крыши, что может привести к пожару или обрушению здания.
Кирпич пористый материал, поэтому нуждается в несколько большей защите от разделки. Поэтому пристенные профили монтируются в специальный паз, который выполняется в кирпичной трубе путем штробирования с помощью болгарки.

Разделка кирпичного дымохода

Порядок выполнения разделки кирпичного дымохода следующий:

Выполняется штробирование дымохода после контробрешетки. Задача штробирования создать паз для нижней рейки пристенного профиля.
Монтируется нижний пристенный профиль. Крепят его болтами к контробрешетке. К нижней рейке крепится галстук. Галстук представляет собой лист металла в форме треугольника с концом слегка загнутым вверх. Конец листа загибают для того, чтобы вода не проникала в чердачное помещение.
Пристенный профиль промазывается герметиком.
Монтируются боковые и верхняя планки. После чего пристенный профиль накрывается покрытием, которое прижимается фартуками.
Верхний фартук убирается под лист настила или под конек ,если труба находится рядом с коньком.

Разделка дымохода достаточно важный процесс. Поэтому все крепления должны быть выполнены качественно и надежно, иначе возможно протекание крыши в районе дымохода. Соблюдение инструкций и нормативов, позволит вам сделать все правильно и долговечно. Правильно смонтированный дымоход прослужит не одно десятилетие.

Технология монтажа и вывод на крышу

Технологии монтажа разделки круглых и прямоугольных труб различны. Дело в том, что меняется сама форма проходного узла, а значит меняется технология выполнения проходки. Форма дымохода обуславливается только желаниями владельца. Дело в том, что на круглой трубе не будет скапливаться сажа. К тому же внешняя часть такого дымохода имеет более обтекаемую форму, что улучшает аэродинамическую защиту трубы. Но прямоугольный трубопровод проще спрятать. Он выгоднее с эстетической точки зрения, поэтому иногда применяют его.

Установка потолочного проходного узла

Круглых труб

Для круглых труб самостоятельно изготовить детали прохождения не получится, поэтому придется использовать покупные элементы. Заслуженную популярность на рынке пользуются фланцы на алюминиевой основе. К круглой основе с помощью заклепок прикрепляется подвижная силиконовая или резиновая гофра, которая натягивается на трубу. С внутренней и внешней стороны проходные элементы соединяются между собой, в результате чего получается надежное и крепкое соединение.

Для случаев, когда не получается натянуть соединение на трубу, есть разъемные фланцы, которые благодаря специальной технологии можно обернуть вокруг трубы и стянуть с минимальным зазором между разделкой и трубой.

Прямоугольных труб

Прямоугольные трубы популярны для различных дизайнерских проектов. К тому же, основные детали разделки можно изготовить самостоятельно из листового металла. Это:

Пристенный профиль или внутренний фартук
Галстук
Внешний фартук

Все эти элементы представляют собой уголки с надрезами в месте сгиба. Верхняя часть фартука загибается вовнутрь, таким образом из уголка получается элемент пристенного профиля, который будет перекрывать соседний элемент.

Галстуком называют треугольный плоский лист металла, который предохраняет часть контр обрешётки под трубопроводом от замачивания.

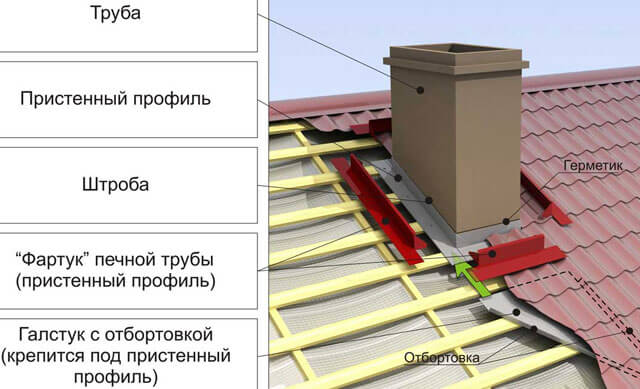

Схема разделки прямоугольной трубы
