Пожарный извещатель. могут ли заставить его установить

Расстановка газовых извещателей

фиксирует наличие в воздушном пространстве горючих и токсичных газов. Используется на производственных цехах, складах, специальных сооружениях (газораспределение).

Места расположения газовых датчиков пожарной безопасности должны находиться непосредственно над возможным источником утечки газа (котлы, баллоны, вентили). Вблизи прибора не должны находиться лишние предметы, препятствующие работе извещателя.

При установке датчиков учитываются характеристики газовых смесей и наличие потоков воздуха от вентиляционных шахт или приборов отопления. Некоторые газы (хлор, бутан) концентрируются у пола, однако под действием теплого воздуха могут скапливаться под потолком.

Точное место расположения извещателя (у пола, у потолка) определяется его настройкам к улавливанию конкретного газа и указывается в паспорте изделия.

Нормативная база

Комплексы защиты от пожара для многоэтажек устанавливаются согласно ряду требований ПБ.

Эти требования содержатся в нормативных документах, среди которых мы выделим главные.

• ФЗ РФ № 123-ФЗ (технический регламент с изложением требований ПБ) от 22 июля 2008 года.
• – Одноквартирные жилые строения. СП 55.13330.2016
• – Жилые многоквартирные постройки. СП 54.13330.2011
• – Системы защиты от пожара. СП 5.13130.2009
• – Системы противопожарной защиты, эвакуации, дымоудаления и пр. СП 3.13130.2009
• – Комплексы защиты, электрооборудование. СП 6.13130.2013
• – Защита от шума. СП 51.13330.2011
• – Пожаробезопасность строений. СП 112.13330.2011
• ФЗ № 384-ФЗ от 30.12.2009 – тех. регламент о безопасности сооружений.

Типы извещателей

Они служат для передачи импульсов. Размещают их в потолочном, а также в запотолочном пространствах. При соблюдении определенных условий разрешается монтировать на стены и на тросы.

Ручные (тревожная кнопка красного цвета в защищенном кожухе) закрепляют на высоте 1,5 м от пола на пути эвакуации. При первых признаках горения ручным нажатием включают сирену.

По признаку пожара ГОСТ классифицирует автоматические ИП на:

• дымовые;
• пламени;
• комбинированные;
• тепловые.

На основании нормативных документов по ПБ, а также после проведения осмотра здания, с учетом примененных конструктивных, отделочных материалов, определяется основной фактор возможных рисков и принимается решение по типу извещателей.

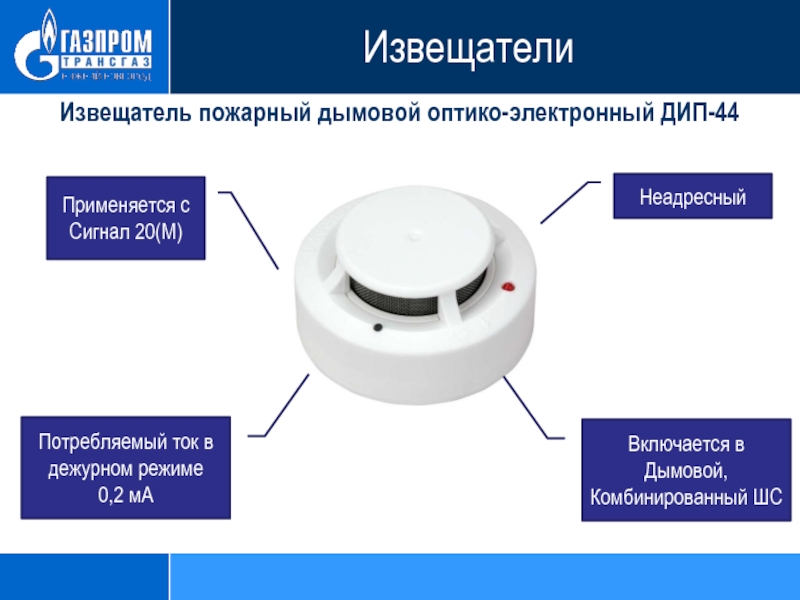

Дымовые

На начальной стадии возгорания образуется дым, который улавливается датчиком. В корпусе находятся светодиод, фотоэлемент. При преломлении светового потока частицами дыма фотоэлемент вырабатывает электрический импульс, который по проводам поступает на ПКП.

Правила размещения в зависимости от площади и высоты строения приведены в таблице 13.3 Свода правил 5.13130.2009.

Подходят для использования в гостиницах, торговых помещениях, музеях, лечебных учреждениях, картинных галереях.

Пламени

Они приходят в действие только при открытом пламени без выделения газа.

Конструкция его сложная. Передача данных производится только при воздействии на фотоэлемент либо всего оптического спектра, либо отдельной части.

Применяются обычно в нефтегазовой промышленности.

Тепловые

Они бывают 2-х видов:

• Пороговые. Срабатывают при определенной установленной t. Нагрев воздуха до 60°– 70° приводит к замыканию цепи и подаче предупреждения на ПКП.
•  Интегральные. Принцип действия основан на скорости изменения температуры воздуха. При увеличении скорости повышения температуры окружающей среды на 5° в секунду, что характерно для открытого пламени, передается информация о возгорании.

Применяются для обнаружения горения твердых веществ, топлива, горючих жидкостей.

Комбинированные

Они настроены на улавливание двух и более причин горения. Сложно бывает смоделировать процесс начала возгорания, поэтому на рынке представлены следующие виды:

• двухканальные (дым + тепло);
• трехканальные (дым+тепло+пламя);
• четырехканальные (дым+тепло+пламя+ угарный газ).

Используются на складах, логистических центрах, оптовых базах, где постоянно меняется ассортимент и невозможно спрогнозировать что может гореть открытым огнем или тлеть с выделением дыма.

Линейные дымовые извещатели (п. 6.6.18)

Для дымовых линейных извещателей ширина защищаемой зоны определена как в СП 5.13130 равная 9 м без изменений. Максимальная высота защищаемого помещения также остается равной 21 м, но исключено требование о размещении линейных извещателей в два яруса при высоте помещения более 12 м. Исключена и необходимость подтверждения расчетом возможность размещения линейных извещателей ниже 0,6 м от перекрытия, в этом случае расстояние между оптическими осями извещателей должно составлять не более 25 % от высоты установки извещателей, от стены – не более 12,5 % (рис. 7). Таким образом, в помещении высотой 21 м можно располагать линейные извещатели ниже ферм на высоте, допустим 18 м, при расстояниях между извещателями 18 х 0,25 = 4,5 м. Т.е. при двойном количестве извещателей, как при двух ярусах, снимается головная боль с подтверждением не понятно каким расчетом. Кроме того, запрещается установка линейных дымовых извещателей на сэндвич-панели.

Рис. 7. Расстановка линейных дымовых извещателей

Данная расстановка линейных дымовых извещателей определена, исходя из модели распространения дыма от очага, изображенной на рис. 8. В помещении дым от очага за счет конвекции поднимается вверх, при этом он разбавляется чистым и холодным воздухом, который втягивается в восходящий поток. В общем случае принимается, что дым занимает объем в виде перевернутого конуса с углом, примерно равным 220, соответственно, на высоте Н радиус площади, заполненной дымом, равен 0,2 Н.

Рис. 8. Распространение дыма в помещении

Почему возникают проблемы с пожарными датчиками в квартире?

Ввиду того что для не-адресных датчиков необходимо много шлейфов и много датчиков — целесообразно применение адресных пожарных датчиков. Их достаточно одного в квартире и достаточно одной адресной линии связи для всех датчиков. Да и нарисовать адресную систему с одним датчиком в квартире намного проще.

Таким образом со всех точек зрения, которые доступны проектировщику, лучше нарисовать в квартирах многоэтажного дома адресные пожарные датчики.

Обратной связи объект — проектировщик не существует: все работы в России выполняют шабашники через многоуровневую систему посредников.

Застройщику такая обуза, как пожарная сигнализация, тоже нужна с минимальными затратами — тендер выиграет тот, кто не заложит изолятор КЗ АЛС в каждую квартиру.

Монтаж дополнительно по одному изолятору в каждую квартиру во всем жилом доме обойдется от 100 000р — конечно же такие деньги сэкономят!

Стоимость технического обслуживание не нужной никому противопожарной системы минимальна на сколько вообще это возможно. Конечно же в нее не входят, по сути, непрерывные пусконаладочные работы все время пока в квартиры вселяются жильцы и их ремонтируют. Немедленное реагирование на неисправность тоже не предусмотрена в договоре.

На каждое КЗ АЛС никто не будет реагировать хотя бы и потому, что не будет консьержа, непрерывно следящего за исправностью системы пожарной сигнализации. Никто не сообщит об неисправности в обслуживающую организацию, а приезжать сами они должны не реже раз в месяц.

Так и будет пожарная сигнализация всего подъезда месяц находится в неисправном состоянии. И жильцы будут судачить что да — ничего никогда не работает, не подозревая, что дело в них самих.

Размещение тепловых линейных извещателей

Тепловой линейный извещатель – это термокабель, фиксирующий изменения температурного фона по всей его длине. Применяются в помещениях с большими потолками (по площади) – цеха производства, склады, тоннели, стадионы, концертные залы и прочее.

Кабель можно размещать как на потолке помещения, так и на стенах. В отдельных случаях, где затруднены первые два способа размещения, конструкцией для прочной установки извещателя является натянутый трос. Главное, чтобы кабель никому и ничему не мешал, был натянут и не провисал. Иначе может произойти механическое повреждение кабеля.

В открытых зонах (навесы) термокабель устанавливается на расстоянии не менее 50 см. от потолочных перекрытий. Внутри помещение между собой кабели должны располагаться на расстоянии 8-10 метров.

При установке тепловых пожарных извещателей должна учитываться «мертвая зона» — треугольник 15-20 см по потолку и 15-20 см вниз по стене. Здесь не стоит прокладывать термокабель.

Подключение производится к контрольному пункту, куда поступает сигнал тревоги.

Места установки и количество на помещение

Для установки в жилых помещениях рекомендуется выбирать дымовые и тепловые извещатели о возникновении пожара.

Средняя площадь помещений, при высоте потолка до 3,5 м, защищаемая одним дымовым датчиком – до 85 м2, тепловым – до 25 м2. Поэтому даже 1 автономный датчик тепла и дыма гарантированно контролирует практически любое жилое помещение в современных домах и многоэтажных зданиях.

Пожарные извещатели монтируют под перекрытием/на потолке, при невозможности – на стене, колонне, балке на расстоянии не меньше, чем 0,5 м от угла защищаемого помещения.

Монтаж тепловых, дымовых извещателей необходимо производить в каждом потолочном отсеке при его ширине от 0,75 м, образованном выступающими строительными конструкциями высотой от потолка больше 0,4 м.

Порядок установки – ориентация корпуса извещателя так, чтобы индикаторы состояния были направлены в сторону выхода из защищаемого помещения.

Хотя существует стандартное требование по установке не меньше двух пожарных извещателей в каждом помещении, для автономных дымовых и тепловых датчиков СП 5.13130 делает исключение – возможность монтажа только одного устройства в каждом помещении, если защищаемая им зона, согласно техническим характеристикам, не меньше площади помещения.

Кроме того, автономные извещатели следует монтировать:

• На горизонтальных потолочных поверхностях.
• В зонах с большим воздухообменом, исключая установку в углах, над строительными проемами.
• Объединяя в общую квартирную, домовую сеть, если это позволяют их технические возможности.

Оповещатель о пожаре в жилом доме

ВАЖНО: Следует отметить, что устанавливаемые в местах общего использования в многоквартирных жилых домах светозвуковые комбинированные охранно-пожарные оповещатели не являются извещателями, а включаются после срабатывания дымовых, тепловых датчиков по сигналу от приемно-контрольного пожарного прибора для оповещения людей

Поэтапные инструкции монтажа своими руками

Самостоятельный монтаж датчиков пожарной сигнализации в квартире предваряет выбор и расчет количества требуемых извещателей. После проверки наличия всех узлов, входящих в комплектацию системы, производится:

1. Разметка.
2. Крепление датчиков.
3. Последовательное соединение датчиков и подключение их к приемнику.
4. Подача питания.
5. Тест в различных режимах.

Хотя инструкция по монтажу каждого прибора позволяет провести процедуру своими руками, поскольку речь идет о сохранности имущества и безопасности жизни, установку лучше доверить сотрудникам специализированных предприятий.

Особенности подключения

При креплении датчика на натяжном потолке, необходимо расположить его в месте его соединения с несущей конструкцией. Извещатель дыма может располагаться в межпотолочном пространстве при условии наличия на потолке перфорации. При необходимости расположения извещателя дыма на стене, следует отступить от потолка вниз минимум на 20 см. В противном случае «дымовой карман» может повлечь ложные срабатывания.

Возможные проблемы после установки и их решение

Наиболее частой проблемой, недавно установленной, пожарной сигнализации является ложное срабатывание. Причины:

• Запыление.
• Высокая влажность.
• Наводки от люминесцентных источников света.
• Насекомые.

Линейные оптические извещатели дыма вводятся в заблуждение летающими предметами (бумагой, воздушными шариками), попадающими в промежуток излучатель фотоэлемент. В остальных случаях, ложные срабатывания вызваны халатным отношением к монтажу, профилактике или экономии на приобретении дешевых приборов.

Литература

1. Неплохов И.Г. Точечные, многоточечные и линейные тепловые извещатели: проектирование по новым нормам. Каталог «Пожарная безопасность 2020».
2. Неплохов И.Г. Эффективная защита ЦОД: сверхраннее обнаружение перегрева кабеля. Каталог «Пожарная безопасность» 2016.
3. Неплохов И.Г. Несколько предложений в проект в СП5.13130. Журнал «Технологии защиты». № 4 2015.
4. Неплохов И.Г. Извещатели пожарные дымовые аспирационные. Часть 1: классы ИПДА. Журнал «Технологии защиты». № 3 2015.
5. Неплохов И.Г. Извещатели пожарные дымовые аспирационные. Часть 2: нормативные требования и тесты для ЦОД. Журнал «Технологии защиты». № 3 2016. 6. Неплохов И.Г. Несколько предложений в проект СП 5.13130. Журнал «Технологии защиты». № 4 2015.
7. Неплохов И.Г. К вопросу о противопожарной защите гостиниц. Часть 2 Журнал «Технологии защиты». № 1 2014.
8. Неплохов И.Г. «Вечная» тема 1-2-3 с точки зрения MTBF. Миф и реальность. Каталог «Пожарная безопасность» 2013.
9. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 1. Журнал «Технологии защиты». № 5 2011.
10. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 2. Журнал «Технологии защиты». № 6 2011.
11. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 3. Журнал «Технологии защиты». № 1 2012 12. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 4. Журнал «Технологии защиты». № 2 2012
13. Неплохов И.Г. Расстановка пожарных извещателей: проблемные случаи. Журнал «Технологии защиты». № 1 2008.
14. Неплохов И.Г. Газовое пожаротушение: требования британских стандартов. Журнал «Системы безопасности». № 5 2007.

Окончание – в следующем номере.

Изменение №1. Требования к блочным и распределённым объектам

На данный момент, построение систем пожарной сигнализации можно глобально разделить на два типа:

централизованное – когда система имеет центральный (главный) блок управления ППКП и множество второстепенных блоков (контроллеры, расширители и т.п.), которые служат для подключения конечных устройств (датчики и т.п.).

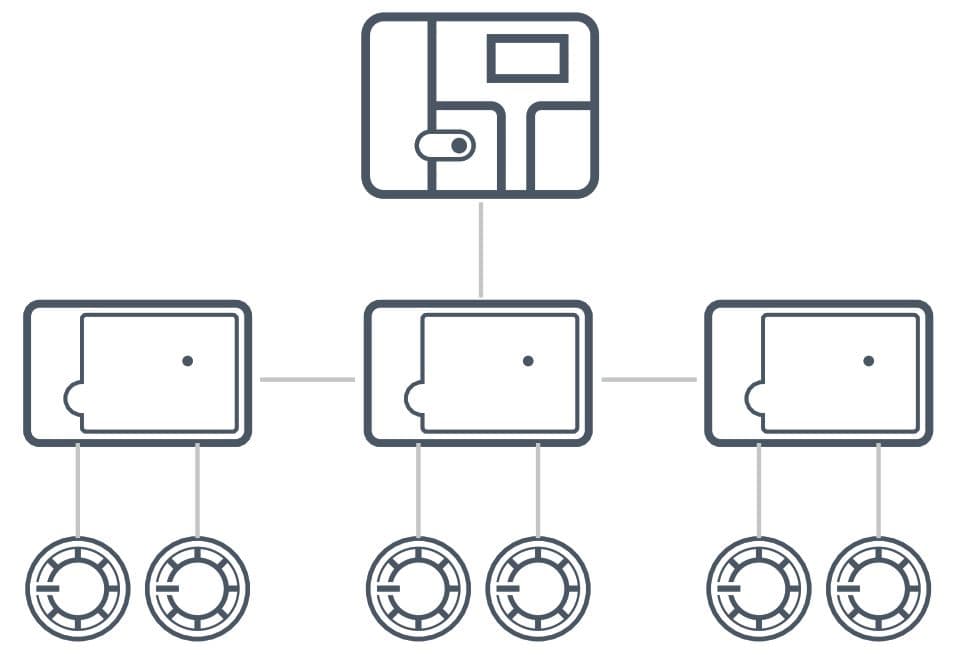

Рис.1. Схема построения централизованной СПС

децентрализованное – когда система имеет несколько центральных (главных) блоков управления ППКП, которые объединены в одну систему линиями связи, при этом все блоки системы равнозначны и выполняют в системе свою часть функционала.

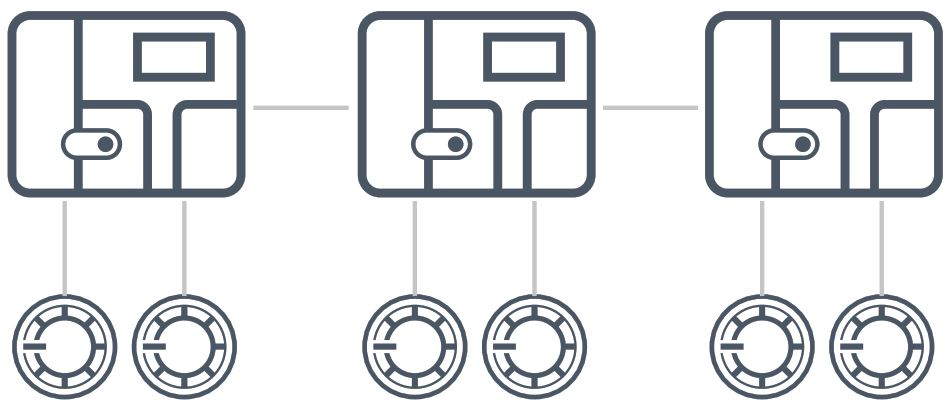

Рис.2. Схема построения децентрализованной СПС

Согласно пункта 5.3 нового СП: «В случаях, когда защите подлежат объекты, разделённые на пожарные отсеки, комплексы отдельно стоящих зданий или сооружений (два или более здания или сооружения), в том числе объединённые строительными конструкциями (например, переходами), единичная неисправность линий связи СПА в одной части объекта (в здании, сооружении, отсеке и т.п.) не должна влиять на работоспособность СПА в других частях объекта и возможность отображения сигналов о работе СПА на пожарном посту.»

Таким образом, согласно данного пункта, для построения централизованных систем, следует резервировать (кольцевать) линии связи между главным блоком системы ППКП и второстепенными блоками, иначе, в случае повреждения линии связи часть объекта может остаться без защиты.

Для примера рассмотрим построения централизованной СПС в трёхсекционном доме, без кольцевания линий связи.

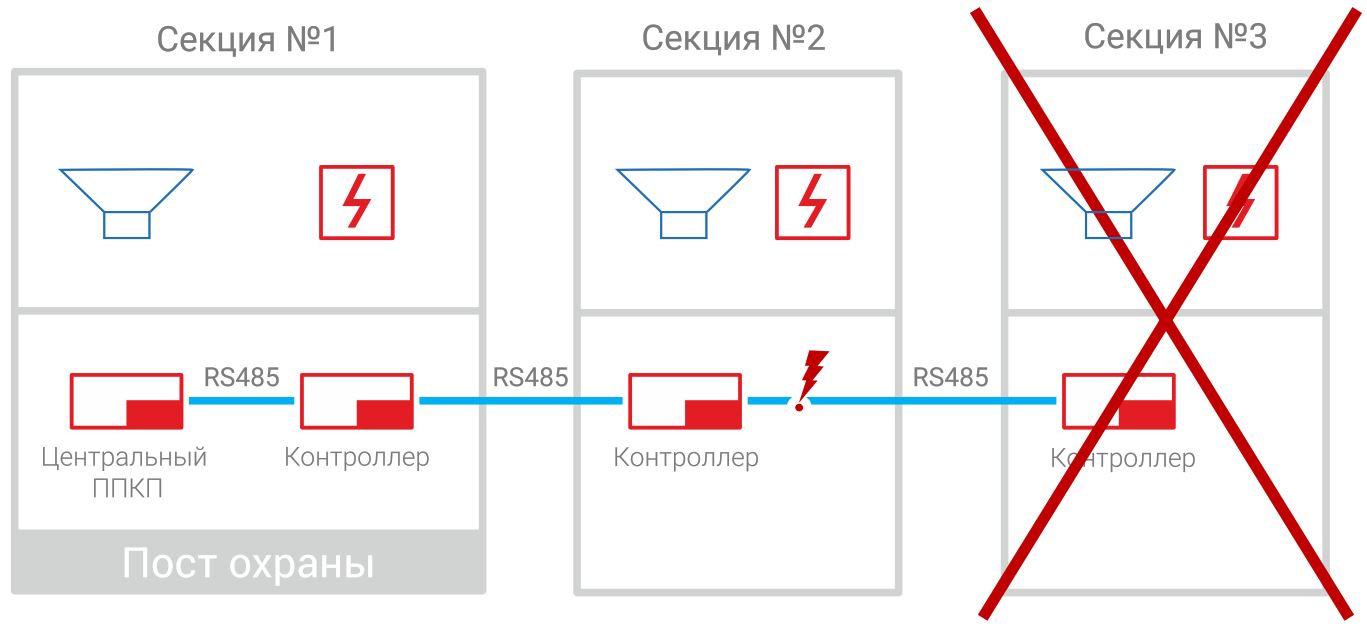

Рис.3. Пример неправильного построения СПС в трёхсекционном жилом доме (централизованная система).

В данном случае, при повреждении линии связи, часть объекта останется без защиты.

Если же рассматривать данный пример с построением децентрализованной СПС, то повреждение линии связи не повлияет на целостность защиты объекта, а значит такой вариант будет правильный.

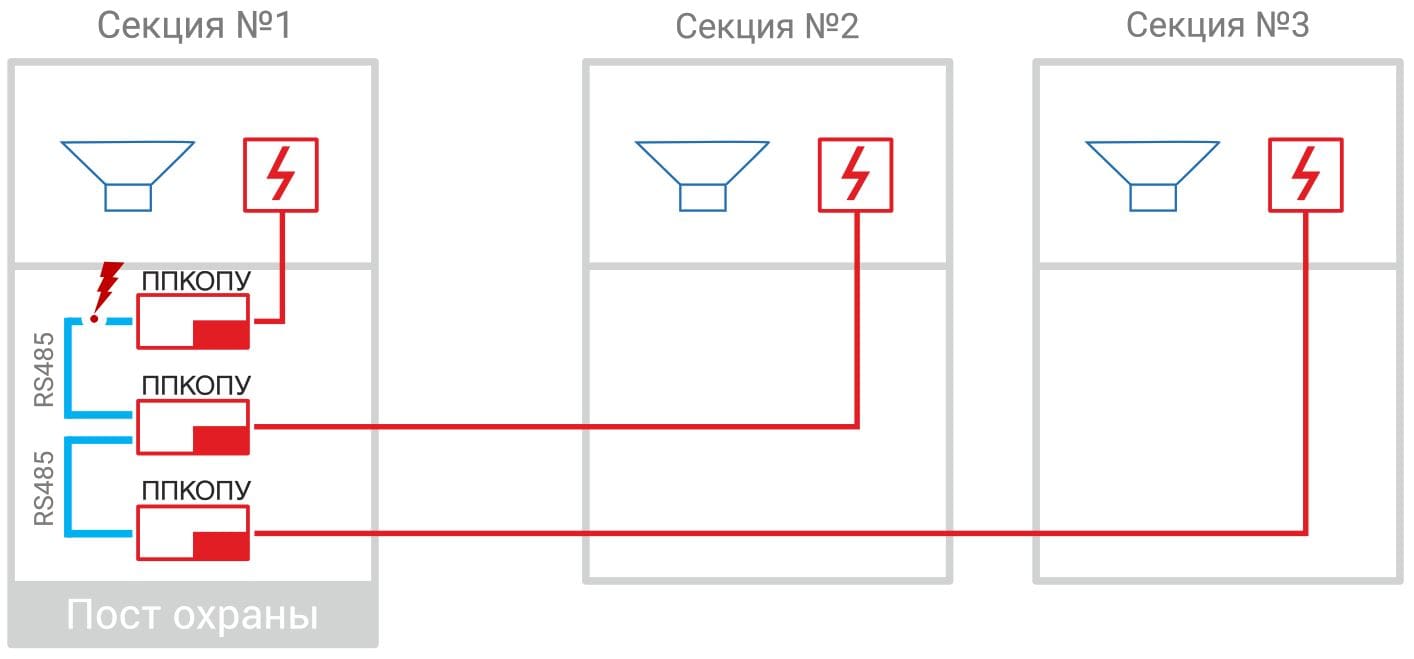

Рис.4. Пример правильного построения СПС в трёхсекционном жилом доме (децентрализованная система).

Выводы:

• для соблюдения новых норм, построения крупных систем пожарной сигнализации лучше делать децентрализовано, то есть каждый пожарный отсек объекта должен иметь свою ППКП, которая может автономно функционировать в случае повреждения линии связи.
• мелкие и средние по величине объекты, можно строить централизованно, но при этом все линии связи должны быть закольцованы и защищены от КЗ.

Дополнительно важно помнить про пункт 6.1.5. нового СП: «Общее количество ИП, подключаемых к одному ППКП, не должно превышать 512, при этом суммарная контролируемая ими площадь не должна превышать 12 000 м2

Допускается подключение к одному ППКП более 512 ИП и увеличение суммарной контролируемой ими площади до 48 000 м2, если ППКП имеет защиту от возникновения системной ошибки, либо при её возникновении произойдёт потеря связи ППКП не более чем с 512 ИП.»

Проектирование системы

Установленная противопожарная сигнализация способна быстро обнаруживать очаг воспламенения и сообщать об опасности жильцам и в пожарную часть

Чтобы работа устройства была эффективной, важно изначально грамотно произвести необходимые расчеты и составить схему, по которой затем будет производиться монтаж всей системы

Чертеж самой простой пожарной сигнализации в квартире, которая будет извещать только жильцов, можно сделать самостоятельно, изобразив на нем места установки датчиков, способ их соединения между собой и с дозванивателем (формирует сигнал и отправляет пользователю). В этом случае монтаж и демонтаж может проводить сам жилец.

Более сложная схема оповещения обязательно проектируется специалистами лицензированных фирм, занимающихся данным видом деятельности. При создании проекта пожарной сигнализации изучаются особенности помещения: план квартиры, тип дома с учетом количества этажей, жилая площадь. Также могут быть учтены дополнительные данные о степени влажности и температуре в помещении. После изучения особенностей объекта составляется схема расположения извещателей сигнализации по потенциально опасным зонам.

Нужна ли в квартире пожарная сигнализация

Установка в квартире пожарной сигнализации необходима в следующих случаях:

1. Покупка жилья с уже установленной системой пожарной охраны, но датчики под потолком портят внешний вид ремонта.
2. Предложения по монтажу АПС от соседей или промоутеров компаний.
3. Случившийся пожар/возгорание в доме или по соседству.

В любом из этих случаев есть только один верный ответ: установка извещателей обязательна. Современные датчики выпускаются в различных цветах, могут быть с беспроводной связью, что не требует штробления и прокладки кабеля.

Особенно остро вопрос пожарной безопасности стоит при наличии следующих условий:

На месте проживания установлены газовые приборы (плита, колонка).
Во время рабочего дня взрослых дома находятся дети, которые могут по неосторожности инициировать возгорание.
Пожилые люди часто забывают о правилах безопасности (не накрывать электроприборы, не перегружать удлинители и т.д.), что также приводит к началу пожара.
Первый этаж жилого дома занимает производственное или коммерческое помещение.

Собственники бизнеса для повышения прибыли первым делом экономят на мерах охранно-пожарного комплекса. Неработающая пожарная сигнализация — обычное дело для мелких предпринимателей.

Особенности пожарной сигнализации для квартиры

Пожарная сигнализация в квартире

Учитывая различные сферы применения комнат на объекте жилья, необходимо верно подобрать датчики начала возгорания (дымовые, газовые и т.д.), определить места прокладки кабельных трасс связи и монтажа резервного источника питания.

В квартирах наиболее часто используются датчики следующих типов:

• тепловые;
• дымовые;
• открытого пламени.

Каждый тип подходит под определенные места монтажа. Тепловые датчики нельзя размещать на кухне и в других помещениях, где температура повышается в естественных условиях эксплуатации.

Как работает пожарная сигнализация

Общий принцип работы состоит из трех этапов:

1. Датчики АПС определяют критические изменения окружающей обстановки, выходящие за пределы допустимых значения. Рамки допустимых изменений устанавливаются специалистами с лицензией МЧС на установку и обслуживание систем пожарной сигнализации.
2. Сигнал о срабатывании передается по шлейфу (кабелю) связи на блок управления. Тот, в свою очередь, анализирует полученные данные и посылает на включение сирены и иных приборов извещения. В самых дорогих системах с «искусственным интеллектом» блок управления умеет определять ложные срабатывания и не запускать систему оповещения или пожаротушения.
3. Заключительный этап работы АПС — это запуск звуковой и световой сигнализации об обнаружении возгорания. По ситуации люди либо приступают к тушению с помощью первичных средств пожаротушения, либо начинают эвакуацию в соответствии с планом.

Обеспечение бесперебойной и точной работы всех элементов системы является обязательным условием обеспечения огневой безопасности квартиры. А для этого необходимо знать, как работает пожарная сигнализация в квартире.

Изменение №5. Схема расстановки пожарных извещателей и алгоритмы работы.

Кардинальные изменения коснулись схем расстановки пожарных извещателей. В новых правилах появился пункт 6.6.5, согласно которому каждая точка помещения, должна контролироваться извещателем. Таким образом если раньше схема расстановки извещателей выглядела примерно так:

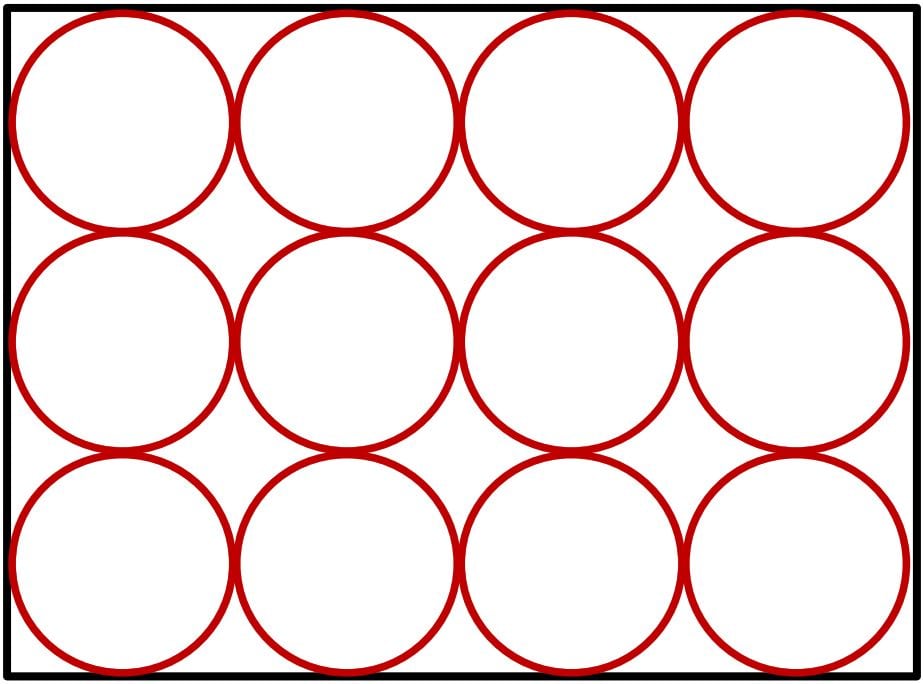

Рис.7. Старая схема расстановки пожарных извещателей согласно СП 5.13130.2009.

то теперь, согласно новым требованиям, схема расстановки пожарных извещателей должна выглядеть так:

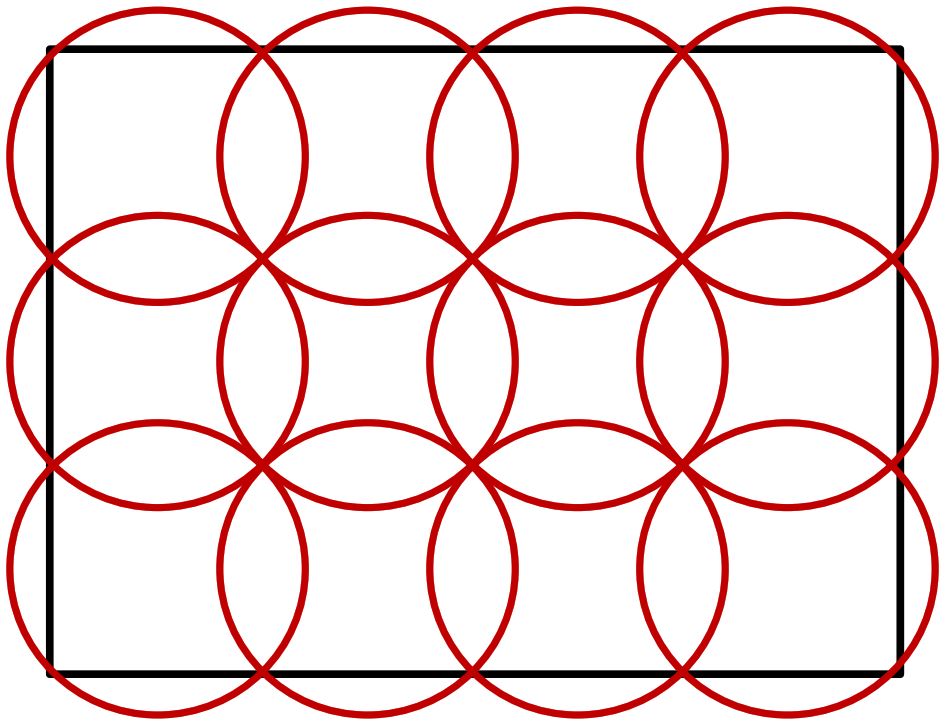

Рис.8. Новая схема расстановки пожарных извещателей согласно СП 484.1311500.2020.

то есть, согласно нового СП, каждая точка помещения должна контролироваться пожарным извещателем, а это значит, что для защиты помещений необходимо будет использовать больше извещателей, для того чтобы они могли перекрывать зоны действия друг друга и контролировать каждую точку защищаемой площади.

Также на схему расстановки и на выбор типа извещателя, который должен контролировать то или иное помещения, влияют новые алгоритмы принятия решения о пожаре. Предусмотрено 3 алгоритма принятия решений – А, В и С.

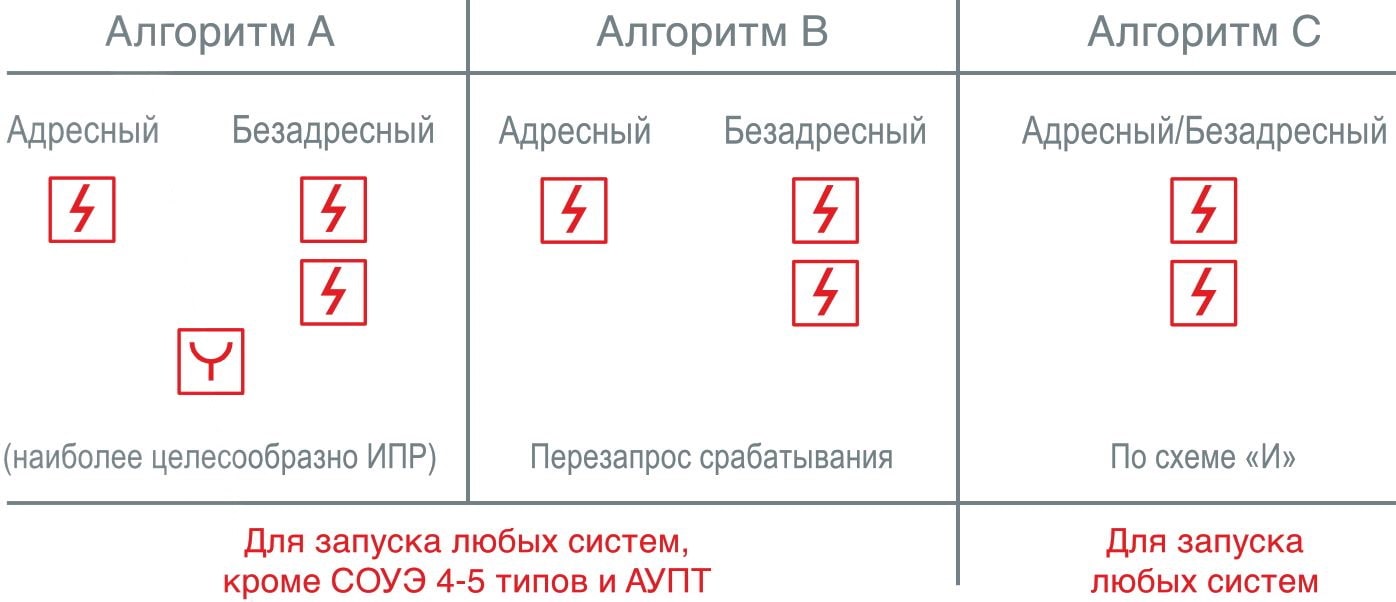

Рис.9. Новые алгоритмы принятия решения о пожаре.

Согласно данных алгоритмов, также регламентируются и изменения в расстановке извещателей. Данные изменения регламентирует раздел 6.4 СП 484.1311500.202.

Алгоритмы принятия решения о пожаре

6.4.1. Принятие решения о возникновении пожара в заданной ЗКПС должно осуществляться выполнением одного из алгоритмов: A, B или C. Для разных частей (помещений) объекта допускается использовать разные алгоритмы.

6.4.2. Алгоритм A должен выполняться при срабатывании одного ИП без осуществления процедуры перезапроса. В качестве ИП для данного алгоритма могут применяться ИП любого типа, при этом наиболее целесообразно применение ИПР.

6.4.3. Алгоритм B должен выполняться при срабатывании автоматического ИП и дальнейшем повторном срабатывании этого же ИП или другого автоматического ИП той же ЗКПС за время не более 60 сек, при этом повторное срабатывание должно осуществляться после процедуры автоматического перезапроса. В качестве ИП для данного алгоритма могут применяться автоматические ИП любого типа при условии информационной и электрической совместимости для корректного выполнения процедуры перезапроса.

6.4.4. Алгоритм C должен выполняться при срабатывании одного автоматического ИП и дальнейшем срабатывании другого автоматического ИП той же или другой ЗКПС, расположенного в этом помещении.

При использовании адресных автоматических ИП и получении сигнала «Неисправность» от одного или нескольких адресных автоматических ИП в помещении допускается формировать сигнал «Пожар» при срабатывании одного адресного автоматического ИП.

При использовании безадресных автоматических ИП, подключённых в разные, но взаимозависимые линии связи одной ЗКПС, в случае наличия извещения о неисправности одной линии связи или нескольких из них допускается формировать сигнал «Пожар» при срабатывании одного безадресного автоматического ИП.

6.4.5. Выбор конкретного алгоритма осуществляет проектная организация при условии, что алгоритмы A и B могут применяться только для ЗКПС, которые не формируют сигналы управления СОУЭ 4 — 5 типов и АУПТ. Сигналы управления СОУЭ 4 — 5 типов и АУПТ могут быть сформированы от ЗКПС при выполнении алгоритма A, если в данной ЗКПС установлены только ИПР.
