Принцип работы пожарной сигнализации и пожарно-охранной системы

Принцип работы АУПС

Автоматическая система пожаротушения имеет одинаковый алгоритм работы, хотя и отличающийся в деталях, на что влияют особенности и предназначение объекта. До получения сигнала от извещателя, АУПС находится в дежурном режиме, периодически проводя опрос всех датчиков и только после получения сигнала о задымлении, наличии пламени, либо повышении температуры, в пределах контролируемого периметра, происходит переход в рабочий режим.

Сигнал подается на приемно-контрольный и диспетчерский пульты, на последнем сразу же загорается диод соответствующий размещению сработавшего датчика и подается звуковой сигнал.
Если присутствует оператор, то он может принять решение самостоятельно относительно дальнейших действий, например, включить тушащие модули дистанционно с пульта.
Если установлена выдержка по времени и перевод в ручной режим не осуществляется, либо по умолчанию включен автоматический алгоритм действий, то система выполняет действия соответственно ситуации.

Как правило, независимо, от того, обнаружено задымление или пожар, включается пожарное оповещение и указатели аварийных выходов, видимые в густом дыму, а также деблокируются электрические замки пожарных выходов. Одновременно приводятся в действие модули пожаротушения, а при наличии на объекте лифтов, осуществляется автоматический спуск подъемников на первый этаж, после чего кабины блокируются с открытыми дверями. Производится отключение электроэнергии и включается автономная подача от ИБП.

Порядок действий системы при пожаре

После того как один из датчиков или сразу несколько обнаружат возгорание, пожарная сигнализация должна реализовывать алгоритм действий, позволяющий спасти людей и локализовать возгорание. Если принципиальная схема устройства собрана и составлена верно, то она должна сработать следующим образом.

Оповещение

Для того чтобы все, находящиеся в помещении могли узнать о том, что начался пожар должна быть включена система оповещения. Такого типа сигнализация может быть световой, речевой или светозвуковой. Тип системы оповещения закладывается еще на этапе разработки проекта пожарной сигнализации. Причем такой выбор напрямую зависит о площади строения, высоты его потолков и т. д.

Система оповещения при пожаре непременно должна включать в себя таблички «Выход», которые позволят людям найти выход даже при сильном задымлении помещения.

Отключение системы контроля доступа для беспрепятственной эвакуации

Для того чтобы освободить все пули для беспрепятственной эвакуации людей подобная сигнализация должна быть оснащена системой контроля и управления доступом. При пожаре пульт сигнализации подает на эту систему сигнал об открытии всех турникетов и иных ограничительных средств, находящихся в здании.

Активация пожаротушения

В данной области действия пожарной сигнализации возможно использование трех видов систем пожаротушения:

Водопенное;
Порошковое;
Газовое.

Тип данной системы определяется нормами пожарной безопасности для зданий и сооружений, а также имуществом, которое находится на охраняемом объекте.

Активация дымоудаления

Работа системы дымоудаления очень важна для того, чтобы в ходе пожара люди не были отравлены вредными веществами, которые могут являться продуктом горения и содержаться в дыме.

В ходе пожара в вентиляционной системе должна быть прекращена циркуляция воздуха извне
, т. к. это будет способствовать раздуванию и распространению огня. Команду на затвор клапанов вентиляционной системы подает также система управления пожарной сигнализации.

Система дымоудаления должна реализовывать следующее:

Препятствие распространению дыма от очага возникновения огня;
Препятствие распространению дыма на путях эвакуации, с целью обеспечения допустимых условий;
Обеспечения вне возгорания нормальных условий для работы пожарных;
Защита людской жизни;
Сохранение имущества от повреждений.

Отключение приборов энергопотребления

Если в здание, в котором возникло возгорание, есть лифты, то при начале пожара они должны опуститься на нижний уровень и двери кабины должны отвориться и уже больше не закрываться.

Оставшиеся жизнеобеспечивающие системы переводятся в режим аварийной работы, а сам пожарный контур переводится на питание от аккумуляторов, входящих в ее состав.

Устройство датчиков

Устройства этого типа представляют собой компактные устройства, основу которых составляет система измерения температуры. Для реализации этой задачи используются специальные чувствительные сенсоры. Их роль могут выполнять механические, термочувствительные, оптические или электромеханические устройства, которые могут менять свои электрические, механические или оптические рабочие параметры в зависимости от изменений температуры среды. Основной задачей этих элементов является непрерывный контроль температурного режима в определенной зоне помещения.

Дымовой

Устройство датчика пожарной сигнализации этого типа включает в свой состав элемент, генерирующий световой луч – лазер или светодиод и фотоэлемент, который принимает прямой луч от излучателя или отраженный от области задымленности. В зависимости от конструкционной особенности устройства он будет срабатывать, когда на фотоэлемент попадает или не попадает генерируемый луч.

Наличия пламени

Датчики этого типа в основном применяются на производственных объектах, где характерно наличие дыма в среде и повышенной температуры воздуха. В таком случае тепловые и дымовые извещатели попросту не подойдут для таких условий.

Основу датчиков пламени составляют детекторы, которые способны улавливать ту или иную область спектра – ИК, УФ, электромагнитную.

Ультразвуковые датчики

Извещатели этого типа построены на основе высокочувствительных УЗ-датчиков, которые действуют аналогично охранным приборам движения. Устройства этого типа позволяют улавливать перемещения воздуха и выдавать в этом случае сигнал тревоги.

Принцип действия датчиков

Тепловые

Такого типа устройства должны передавать сигнал тревоги на центральный блок сигнализации при достижении определенной температуры или скорости ее нарастания. В зависимости от алгоритма работы тепловые устройства могут срабатывать:

на увеличение температуры контролируемой среды, выше выбранной уставки;
на скорость роста температуры выше заданного значения;
параллельно, на увеличение температуры и на скорость ее возрастания.

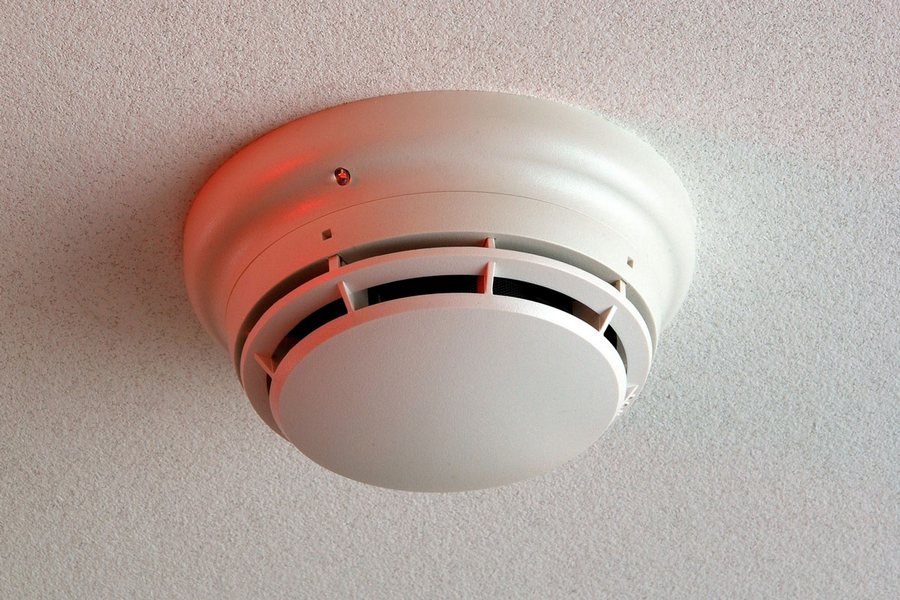

Дымовые

Функционирование такого типа извещателей основано на непрерывном контроле прозрачности воздушной среды в контролируемой области. В случае линейного датчика дыма генерируется направленный УФ или ИК-луч, который пройдя определенный участок пути должен попасть на фотоэлемент. Если в помещении присутствует дым, то он попадает в активную зону датчика, что приводит к рассеиванию луча и не попаданию его на фотоэлемент. В таком случае происходит срабатывание прибора и генерирование сигнала тревоги к центральному блоку.

Точечные дымовые извещатели функционируют не так как работают датчики пожарной сигнализации линейного типа. Эти устройства направляют в воздушную среду ИК-луч слабой интенсивности, который рассеивается на чистом воздухе.

Работа датчиков пламени основана на улавливании их чувствительными сенсорами излучения в той или иной области спектра. Такого типа приборы могут фиксировать УФ или ИК излучение, генерируемое открытым пламенем. Существуют также конфигурации датчиков, которые являются многодиапазонными и обеспечивают срабатывание в обоих спектральных диапазонах. Также существуют устройства, которые реагируют на эффект пульсации или мерцания ИК-илучения, что характерно для открытого пламени.

УЗ-датчики

Функционирование таких датчиков основано на разном распространении ультразвуковых волн в неподвижном и подвижном воздухе. Когда возникает возгорание, нагретый воздух перемещается вверх, провоцируя перемещения воздушных масс. Именно на это движение и срабатывает датчик, фиксирующий начало пожара

Заключение

Покупая пожарные датчики, как работает их функциональная часть, будет важным аспектом правильного выбора. Ведь неправильно подобранный извещатель будет либо давать ложные срабатывания, либо не сработает при появлении факторов, свидетельствующих о начале возгорания. Корректно подобранные и правильно расставленные датчики будут гарантировать эффективную работу пожарной сигнализации и высокий уровень безопасности на объекте.

Адресно-пороговая система ПС

Более совершенная система, способна в автоматическом режиме периодически проверять состояние датчиков. В отличие от пороговой сигнализации принцип работы заключается в ином алгоритме опроса датчиков. Каждому извещателю присвоен свой уникальный адрес, что позволяет приёмно-контрольному прибору отличать их и понимать конкретную причину и место неисправности.

Свод Правил СП5.13130 допускает установку только одного адресного извещателя при условии, что:

ПС не управляет установками пожарной сигнализации и пожаротушения или систем оповещения о пожаре 5-го типа, или другого оборудования которое в результате запуска может привести к материальным потерям и снижению безопасности людей;
площадь помещения, где устанавливается пожарный извещатель не больше площади, на которую рассчитан данный тип датчика (проверить можно по паспорту технической документации на него);
осуществляется контроль работоспособности датчика и в случае неисправности формируется сигнал «неисправность»;
Обеспечивается возможность замены неисправного извещателя, а так же его обнаружения по внешней индикации.

Датчики в адресно-пороговой сигнализации могут уже находиться нескольких физических состояниях – «норма», «пожар», «неисправность», «внимание», «запыленность» и других. При этом датчик самостоятельно переходит в другое состояние, что позволяет определить место неисправности или возгорания с точностью до извещателя. ППКП “Дозор-1М”

ППКП “Дозор-1М”

К адресно-пороговому типу пожарной сигнализации можно отнести следующие ППКП:

Сигнал-10, производителя НПБ Болид;
Сигнал-99, производителя ПромСервис-99;
Дозор-1М, производителя Нита, и другие пожарные приборы.

Параметры реагирования

Пожарная система сигнализации ориентирована для выявления первых признаков воспламенения внутри подконтрольного пространства. Изменяющиеся параметры фиксируются сенсорными датчиками, настроенными под определенные физические показатели. В зависимости от этого, различают несколько видов извещателей. Приведем параметры окружающей среды, по которым ориентируется охранно-пожарное оборудование, а также сенсоры, улавливающие их изменение.

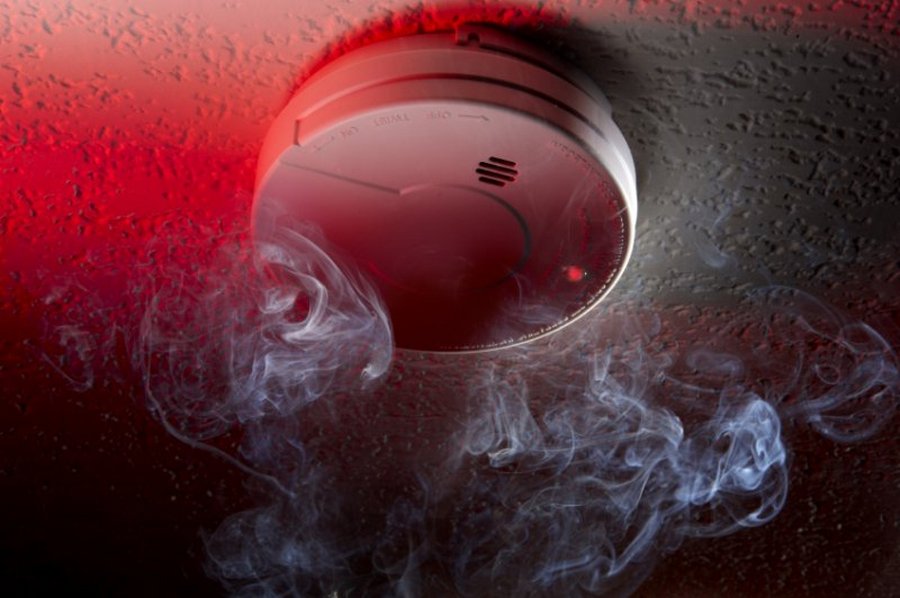

Дым

При определенной концентрации дыма внутри помещения срабатывает дымовой извещатель. Его чувствительная часть состоит из фотоэлемента, светодиода. Светодиодный компонент постоянно генерирует направленный световой луч. Прозрачный воздух не создает препятствий для его прохождения. Если же задымленность достигает порога концентрации, направленный луч рассеивается, фотоэлемент фиксирует его. При этом ток генерирует сигнал, цепь замыкается, датчик активируется.

Дымовые – одни из популярных извещательных сенсоров, но не самые оперативные.

Температура

Повышение температуры внутри помещения регистрируется тепловыми извещательными устройствами. Происходит это так. Реагирующий компонент датчика состоит из разведенных контактов. При таком состоянии они удерживаются специальным сплавом, который при повышении температуры до строго определенного уровня начинает плавится. Контакты, больше не удерживаемые, смыкают цепь, включая извещатель. Сигнал передается к центральному пульту. Особенность – невысокая оперативность срабатывания. После возгорания должно пройти время, чтобы температура воздуха внутри помещения прогрелась до уровня, достаточного для активации сенсора.

Еще вид датчика, реагирующего на тепло источника возгорания, – интегральный. Активная часть состоит из металлических элементов, сопротивление которых тем больше, чем выше температура. Достигая нужного показателя, они смыкают цепь, посылают тревожный сигнал системе контроля.

Пламя

Огонь излучает электромагнитные волны определенного цветового спектра. Их можно зафиксировать при помощи инфракрасных элементов, установленных внутри извещателей пламени. Датчики фиксируют возникновение пожара на начальных этапах, позволяя оперативно его ликвидировать. Наиболее эффективные из всех извещательных устройств.

Виды и устройство автоматической пожарной сигнализации

По типу формируемого сигнала средства автоматической пожарной сигнализации делятся на три группы:

Безадресные (пороговые). Считаются самыми простыми АПС, представляют собой электронный прибор в виде нескольких датчиков, объединенных в один шлейф. Приемно-контрольный прибор анализирует ток на линии с извещателями. ПКП преобразуют импульсы с датчиков и изменяют состояние всего шлейфа, для которого предусмотрено два положения: «Нормально» или «Пожар». Несмотря на простоту монтажа и обслуживания этого вида АПС, система имеет ряд недостатков: малая информативность, ложное срабатывание, отсутствие автоматического контроля работоспособности датчиков. Чтобы обнаружить место возгорания, при безадресных АПС необходимо провести обход территории. На фото ниже — схема пороговой АПС.

Адресно-опросные с адресными извещателями. ПКП определяет каждый датчик, благодаря чему можно максимально точно выявить место возгорания с одновременной диагностикой работоспособности извещателя. Плюс системы – установка датчиков на одной линии, что упрощает монтаж и обслуживание. Устанавливается на объектах с большими площадями.
Адресно-аналоговые. Анализируют контролируемые параметры в постоянном режиме. Данные сравниваются с граничными величинами и в динамике изменений. Это позволяет избежать ложных срабатываний и повышает вероятность определения очага возгорания.

По видам исполнительных устройств и использованию веществ для пожаротушения АПС подразделяются на 4 типа:

Газовые, принцип работы которых состоит в вытеснении кислорода из зоны горения с одновременным тушением пожара. Второй способ – замедление всего процесса путем создания реакции с продуктами горения. Для пожаротушения используется газ.
Водяные с тушением огня струями воды. Активно используются в помещениях с большим скоплением людей: магазинах, офисах.
Аэрозольные с применением аэрозолеобразующих составов. Устанавливают в помещениях с электроустановками, складах для быстро воспламеняющихся жидкостей, на крытых автостоянках.
Порошковые, которые подходят для тушения всех классов возгораний, где невозможно применение воды. Минус таких систем – нельзя использовать для материалов, которые тлеют и горят без воздуха.

Какой принцип работы пожарной сигнализации, преимущества и недостатки? — Пожарные сигнализации

Для выявления источников возгорания, существуют сложные сигнализационные системы пожарной безопасности. В таких системах предусмотрена функция оповещения об опасности, одна из необходимых функций дымоудаления и другие.

Многие люди в общих чертах представляют, как работают такие системы, но на деле всё намного сложнее, поэтому стоит разобраться в принципе работы. Зная, как работает система пожарной сигнализации, больше не возникну вопросы о том, необходимы ли такие меры для обеспечения безопасности. Далее мы рассмотрим схему работы пожарной сигнализации.

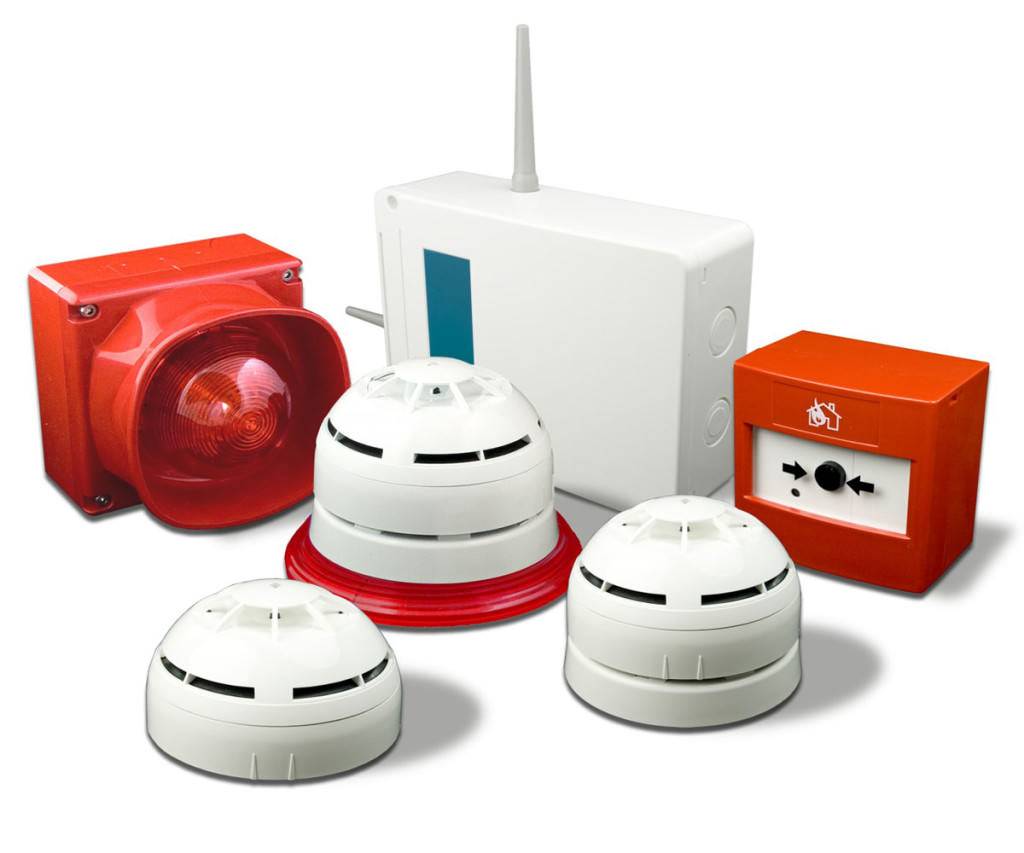

Схема работы сигнального оповещения

датчики оповещения и сигнализации;
устройства предназначающиеся для работы с поступающей информацией с датчиков;
устройства управления самой сигнализационной системы.

Дополнительные приспособления:

индикаторы звука и света;
устройства для вывода сообщений;
ПУ (пульт управления)
прибор, обеспечивающий защиту от короткого замыкания, для обеспечения стабильной работы и защиты сигнализационной системы.

Наши специалисты вовремя и быстро обслуживают любые неисправности пожарной сигнализации. Сам принцип работы пожарной сигнализации прост: информация через специализированные датчики передается программе для последующей обработке, далее происходит вывод на технические средства для дальнейшей работе с сигналами. Стоит немного разобраться с самими датчиками, они представлены в двух видах.

Датчики дыма

Активный датчик, в котором происходит генерация сигналов, в охраняемой зоне. При изменении сигналов, возникает реакция датчика.
Пассивный датчик, для считывания информации непосредственно из окружающей местности, при возгорании.

Сами датчики могут варьироваться исходя из принципа действий:

при разбитии стёкол;
используя механизм инфракрасных лучей;
используя комбинированный механизм.

Алгоритм действия

С момента обнаружения датчиками источника возгорания запускается алгоритм действий системы пожарной сигнализации. При качественном монтаже и настройке принцип действия пожарной сигнализации состоит из следующих этапов:

Включение системы оповещения людей о возникновении пожара. Она бывает двух типов: светозвуковая и звуковая. Выбор системы оповещения определяется на проектировочном этапе и зависит от индивидуальных параметров объекта.
Разблокировка эвакуационных путей при наличии системы контроля доступом. Автоматическая передача сигнала c пожарной сигнализации на СКУД обеспечивает беспрепятственное покидание людьми опасного места.
Автоматическая активация системы пожаротушения. Она бывает следующих типов: водяная, водопенная, порошковая, газовое. Выбор ее также осуществляется на этапе проектировки пожарной системы и основывается на НБП, с учетом характеристик имущества. В частности, для библиотеки оптимальным материалом для устранения возгорания является газ либо порошок, т.к. вода либо пена уничтожит книги.
Автоматическая активация дымоотводной системы, что предотвращает отравление угарным газом находящихся внутри горящего объекта людей. Одновременно с этим отключается система приточной вентиляции, т.к. создаваемая при этом тяга способствует распространению огня.
Автоматическая блокировка лифтов, находящихся на первом этаже с открытыми дверями.
Отключение источника электропитания. Все необходимые жизнеобеспечения переключаются на аварийный режим работы. Сама система пожарной безопасности питается от ББП.

Схема подключения сигнализации

Для согласованности компонентов важна качественная сборка системы по принципиальной схеме подключения. Это обеспечивает эффективность и безопасность ее эксплуатации.

Принципиальная схема монтажа характеризуется двумя главными компонентами:

показывает, каким образом воспроизвести схему;
содержит информацию о составных элементах схемы и принципах функционирования, которая также полезна при доработке либо ремонте оборудования.

Как правило, схема подключения прилагается к комплекту оборудования системы сигнализации. Необходимо тщательно соблюдать рекомендации по установке системы. Точное следование корректной схеме обеспечивает быстрое реагирование на очаг возгорание, что позволяет своевременно предпринять все необходимые меры.

Обзор типов пожарных систем

Согласно тому, какой принцип действия реализован в пожарной сигнализации их можно разделить на следующие виды:

Сигнализация порогового типа.
Точечные извещатели данного типа сигнализационном контуре являются неадресными и наделены уровнем чувствительности. Каждый элемент системы включен в общую линию сигнализации, в которой при возникновении опасности всего от одного прибора предается общий тревожный сигнал. Причем пульт системы не регистрирует адрес датчика, который мог бы сказать на конкретное помещение и место расположения сработавшего прибора. На пульте отражается только номер линии, в которой завязан сигнализирующий извещатель. Использование систем такого типа целесообразно в зданиях небольшой площади.
Система адресного типа.
В сигнализациях такого рода также присутствуют датчики, которые срабатывают при наличии соответствующих факторов, подавая сигнал в шлейф и реализуя соответствующий протокол обмена данными. Благодаря данному протоколу пульт не только реализует алгоритм последующих действий, но и может точно указать расположение и имя датчика, подавшего сигнал.
Адресно-аналоговая сигнализация.
Самая эффективная система, обладающая преимуществами обоих типов сигнализирующих контуров. Решение об опасности территории объекта и необходимости реализации протокола пожара принимает сам контрольный прибор или пульт, который получает информации о состоянии каждого прибора.

Алгоритм функционирования подобных систем, достаточно прост и понятен

Важно чтобы каждый, заложенный в нем принцип и алгоритм были исполнены в свое время, ведь это ведет не просто о погашении пожара, но и о спасении людей. Это также и становится основной причиной того, что нужно грамотно и вовремя установить пожарную сигнализацию, которая призвана служить на благо

Пожарная сигнализация должна быть в любом помещении. Трагедии, о которых сообщают СМИ, случаются из-за её отсутствия или нарушения правил эксплуатации.
Чтобы не относиться с пренебрежением к требованиям пожарной безопасности, принцип работы сигнализации надо знать.
