Пиростикер аст

Спринклерная (водная) система пожаротушения

Система, обеспечивающая подачу огнетушащего состава на очаг возгорания и состоящая из трубопроводов, оборудованных спринклерными оросителями с тепловым замком (открывается под воздействием температуры). В зависимости от нормальной (рабочей) температуры в помещении выбираются тепловые замки с соответствующей температурой открывания (в диапазоне от 57 до 343 °C).

Системы спринклерного пожаротушения являются одними из самых распространенных и используются в офисных зданиях и сооружениях, в подземных паркингах, логистических комплексах, на складах высокостеллажного хранения, торговых и выставочных центрах, рынках, музеях.

Монтируется спринклерная система, как правило, под перекрытием помещения. (рис 1).

Рис. 1. Монтаж спринклерной системы

2.1. Спринклерные установки пожаротушения тонкораспыленной водой

Технология пожаротушения тонкораспылённой водой основана на ликвидации возгорания каплями воды с эффективным диаметром не более 100 мкм. Обладая высокой проникающей и охлаждающей способностью тонкораспылённая вода (водяной туман) позволяет надёжно тушить пожары при небольшом расходе огнетушащего вещества (менее 0,03 л/с·м2) в течение 10…60 с.

Это позволяет без каких-либо негативных последствий, связанных с влиянием огнетушащего вещества, тушить пожары в архивах, библиотеках и музеях. Как показывает практика, тонкораспылённая вода эффективно поглощает твёрдые частицы дыма. Имеются данные по успешному использованию тонкораспылённой воды при тушении электроустановок под напряжением 35 кВ без аварийных последствий.

Для создания тонкораспылённых струй воды применяются модульные или агрегатные установки, позволяющие обслужить объект практически любой степени сложности. Особенностью технологии диспергирования (размельчения) капель воды, применяемой в данных установках, является использование газожидкостной смеси, которая подаётся к оросителям установок по одному трубопроводу, что значительно упрощает технологию, монтаж и эксплуатацию установок.

Рис. 2. Установки создания тонкораспылённых струй воды с использованием газожидкостной смеси

• Снижение в 2,5 раза расхода и в 4 раза объема воды, требуемой для пожаротушения;
• Снижение воздействия на людей опасных факторов пожара;
• Значительное снижение ущерба от пролива воды, наносимого объекту при работе установки;
• Низкая инерционность срабатывания.

Существует 2 вида спринклерных систем: водозаполненные и воздушные (табл 1).

Таблица 1. Спринклерные системы

Температурный режим в помещении	Отапливаемое	Неотапливаемое
Рекомендуемый вид системы	Водозаполненная	Воздушная
Характеристика системы	После вскрытия спринклеров вода в виде раздробленных струй подается к очагу возгорания. В течение первых минут пожара вода подается от автоматического водопитателя, а затем контрольно-сигнальный клапан включает пожарные насосы, которые обеспечивают подачу расчетного количества воды, необходимого для ликвидации пожара.	В этих системах в обычное время сеть труб от спринклеров до контрольно-сигнального клапана находится под давлением сжатого воздуха.

Воздушно-пенные огнетушители.

Пенные огнетушители предназначены для тушения пожаров и загораний твердых веществ и материалов, ЛВЖ и ГЖ, а так же веществ, горение которых сопровождается тлением (дерево, бумага, ветошь). Воздушно-пенными огнетушителями запрещается тушить электроустановки под напряжением и возгорания щелочных металлов и веществ, горение которых происходит без доступа воздуха.

Огнетушащее вещество.

Вода с раствором пенообразователя, вода с поверхностно-активными веществами. Воздушно-пенный заряд предназначен для тушения возгораний жидких и твердых горючих веществ в производственных, жилых и отапливаемых помещениях.

Устройство огнетушителя ОВП.

На рисунке приведено устройство огнетушителя ОВП-4. Он состоит из:

1. Запорно-пускового устройства ЗПУ
2. Индикатора давления
3. Ручки для переноски огнетушителя
4. Сифонной трубки
5. Стального баллона
6. Шланга с пеногенератором

Принцип действия.

Принцип действия основан на вытеснении раствора пенообразователя избыточным давлением рабочего газа (воздух, азот) при срабатывании запорно-пускового устройства. Пенообразователь выдавливается газом через сифонную трубку. В насадке раствор пенообразователя перемешивается с засасываемым воздухом, и образуется пена. Она попадает на горящее вещество, охлаждает его и изолирует от кислорода.

Способ использования и правила работы

Правила пользования первичными средствами пожаротушения

Знание средств пожаротушения, классификации, их применение в соответствии с правилами — это обязательное условие успешной борьбы с огнем. Прежде чем начать использовать любые средства пожаротушения, необходимо пройти инструктаж по технике пожарной безопасности. Он является обязательным для всех сотрудников предприятий, где таковые средства имеются. Полученные знания смогут сэкономить драгоценное время и избежать неправильных решений, которые приводят к получению травм и гибели.

Простейшие средства

К простейшим средствам пожаротушения относят песок и воду. В случае использования первого, понадобится лопата. Песок не пропускает кислород к месту возгорания, тем самым прекращая питание пламени.

Использование воды требует, как минимум, наличия ведра для набора и переноса воды, а в некоторых случаях пожарного крана или насоса с комплектом рукавов. Воду запрещается использовать для тушения объектов, находящихся под напряжением. В противном случае возможно поражение электрическим током. Также топливо и химические жидкости не тушат водой, так как их плотность ниже, и они всплывают на поверхность, продолжая гореть.

К огнетушащим средствам относят пожарное покрывало и полотно. Их использование оправдано только при возгорании малой площади. Очаг пожара, накрытый полотном, изолируется от кислорода, теряя возможность дальнейшего горения.

Главное правило работы с огнетушащими средствами — это использование их только против пожаров, которые по площади меньше размера изделий.

Огнетушащие средства

Огнетушащие вещества имеют различный состав исходя из способа тушения, для которого они создавались или подходят больше всего.

Вода является самым распространенным и доступным средством. Тушение происходит за счет снижения температуры горящего объекта. Побочным эффектом можно считать выделение горячего пара, который может вызвать ожоги дыхательных путей и кожных покровов. Для повышения эффективности к воде добавляют различные химические присадки.

Вода как огнетушащее средство

Водяная пена была создана для борьбы с пожарами нефтепродуктов, а также водостойких материалов. Добавленный в воду реагент (пенообразователь) производит пену необходимой кратности (увеличение объема, по сравнению с объемом до образования пены). Покрывая место возгорания, пена предотвращает поступление свежего кислорода к очагу возгорания.

Порошковые смеси — это взвесь мелких частиц твердых солей натрия, калия и их производных. Используются для тушения электропроводки.

Аэрозоли применяются для тушения замкнутых помещений, прекращая реакцию горения. Но для этого им необходимо ограниченное пространство.

Все виды огнетушащих средств нуждаются в постоянном текущем контроле состояния и перезарядке в соответствии с рекомендациями производителя. При нарушении этих условий работоспособность устройств подачи или активность химических элементов, входящих в состав смеси, будут нарушены.

Технические средства

Пожарная техника включает в себя пять разделов:

1. Системы автоматического пожаротушения, связи и контроля.
2. Первичные средства пожаротушения (мобильные).
3. Иное оборудование, предназначенное для борьбы с возгоранием.
4. Индивидуальные средства защиты людей в случае эвакуации.
5. Ручной инструмент (багры, лопаты, топоры и т.д.).

Единого определения пожарной техники в законодательстве нет. В большинстве случаев в это понятие объединяют все возможные и доступные средства борьбы с огнем.

Первичные средства

К этой категории относятся огнетушители, пожарные кошмы и шкафы. Назначение первичных средств пожаротушения: в первую очередь для использования гражданским персоналом в случае возгорания, ПСП зачастую используют и сотрудники противопожарной охраны в процессе получения информации о характере возгорания и его ликвидации.

Мобильные средства

Пожарная машина — мобильное средство ликвидации возгорания

В эту категорию вошел весь транспорт, используемый противопожарными подразделениями: авиатранспорт, автомобили и колесная спецтехника, противопожарные суда и поезда, мотопомпы.

Какие именно средства использовать, решается в каждом конкретном случае. Основное предназначение мобильных средств — это скорейшая доставка личного состава и оборудования для начала тушения возгорания и минимизации ущерба.

Особенности аппаратов

Огнетушитель самосрабатывающий представляет собой герметичный стеклянный сосуд, размещенный на стенах либо потолках различных помещений. Монтаж производится в районах расположения потенциального источника возникновения пожарной опасности. Герметично запаянная колба наполнена огнетушащим порошкообразным и специальным газообразующим веществами.

При возникновении пожара происходит резкое повышение температуры окружающей среды, под воздействием которой газообразующее вещество, расширяясь, взрывает колбу с противопожарным порошком. Импульсный выброс порошка ведет к локальному покрытию загоревшихся объектов, эффективно купируя огонь без участия человеческого фактора.

Конструкция данных устройств характеризуется следующими специфическими свойствами:

1. быстрая реакция на возрастание температуры воздуха;
2. самостоятельное купирование очага возгорания в течение короткого времени;
3. возможность использования самосрабатывающих огнетушителей при температуре окружающей среды от – 50 °C до +50 °C (ОСП-1) и от – 50 °C до +95 °C (ОСП-2);
4. отсутствие токсичности в элементах, входящих в состав действующего вещества, безопасного для здоровья человека;
5. автономность питания прибора, гарантирующего срабатывание без дополнительных внешних источников энергии;
6. доступность монтажа.

Самосрабатывающий огнетушитель локализует огонь, образовавшийся при воспламенении твердых, газообразных веществ, жидкостей, а также при возгораниях, возникших в электрических шкафах. При установке самосрабатывающих огнетушителей данного вида нет потребности в размещении дополнительного оборудования.

Назначение автоматического огнетушителя – самостоятельно ликвидировать источники возгорания, ограничить приток кислорода к зоне огня без присутствия людей. Преграждая доступ кислороду, приспособление не допускает дальнейшее распространение пожара.

Крепление устройств производится над вероятными местами образования возгораний в следующих помещениях:

• склады и бытовки;
• скопление горючих и смазочных материалов;
• насосные станции;
• площадки с работающими силовыми агрегатами;
• малые торговые точки (киоски, контейнеры, лотки);
• места, где планируется проведение эвакуации (дверные и оконные проемы, лестничные марши);
• электрораспределительные приборы закрытого типа (в вагонах метро, на железнодорожном транспорте).

Чем ближе к охраняемому объекту располагается данный самосрабатывающий огнетушитель, тем большая вероятность быстрого нагрева колбы до критической температуры, эффективного расширения газообразного вещества и последующего импульсного высвобождения противопожарного порошка.

В местах расположения электрических кабелей расстояние до автомата должно быть не менее 15 см с интервалом расположения каждого устройства до двух метров по всей длине проводов.

Один автоматический огнетушитель покрывает порошком объем до 10 метров кубических.

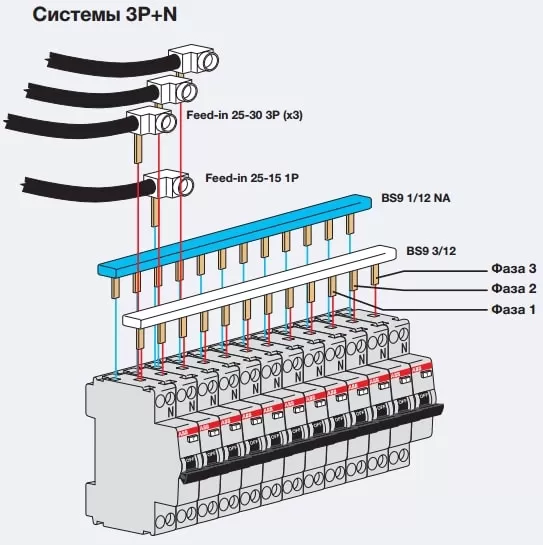

Устройство щитовой

Стоит привести типовой состав оборудования распределительной подстанции.

В общем случае это помещение с подведенным от высоковольтной линии кабелем.

Внутри подстанции находится распределительный узел и ввод электричества.

Назначение щитовой – доставлять электроэнергию в бытовые и производственные строения.

Она состоит из следующих узлов:

• Распределительные устройства: секции и шины, размыкатели, измерительное оборудование, силовые выключения.
• Вводные устройства для кабельных и воздушных электролиний.

Электрощитовое строение это объект высокой степени пожароопасности.

Доступ туда есть только у обслуживающего персонала.

Новые решения

В настоящее время во всем мире ведется работа по созданию установок пожаротушения, сочетающих в себе достоинства автономной установки пожаротушения и в то же время лишенных ее недостатков.

Подобные устройства уже начали выпускать крупные европейские компании (рис. 4). Их главное предназначение — защита серверного, телекоммуникационного и электротехнического оборудования, расположенного в стандартных 19″ шкафах. В своей основе они имеют дымовые извещатели (точечные или аспирационные) для обнаружения первичных признаков возгорания, а в качестве огнетушащего вещества используется газ.

Такие устройства могут быть единственным верным решением, например, в случае защиты герметичных напольных и настенных шкафов, а также сейфов, широко применяющихся в ИТ-сфере и энергетике. При этом успешные процессы обнаружения возгорания и пожаротушения возможны лишь внутри защищаемого объема.

Конечно, герметичных шкафов не так много Однако и при использовании оборудования с классом пылевлагозащиты не ниже IP54 проникновение дыма из шкафа в помещение, а также проникновение огнетушащего вещества (ОТВ) из помещения в шкаф при пожаротушении будут сильно затруднены. А время, прошедшее с момента возникновения очага пожара в шкафу до момента его ликвидации, может быть настолько велико, что защищаемое оборудование придет в негодность. В данном случае такая установка наглядно продемонстрирует свое преимущество, ведь она сама определит возгорание на стадии задымления в закрытом отсеке и выпустит туда необходимое количество ОТВ.

Ключевым моментом в импортных устройствах остаются высокая стоимость, а также система обратной связи (не все параметры устройств контролируются традиционными для отечественных норм методами, а некоторые и вовсе остаются без контроля).

Отечественные производители пристально наблюдают за пожеланиями потребителей и тоже не стоят на месте. В 201 2 г и на российском рынке было анонсировано автономное устройство шкафного тушения АУШТ R-Line с применением в качестве огнетушащего вещества газа ЗМ Novec 1 230 (рис. 5). Это первое отечественное устройство пожаротушения подобного рода. Предназначено оно для установки внутри 19″ шкафов в верхней их части высотой 2U (88 мм).

Данное устройство, рассчитанное на тушение локально по объему и конкурирующее в этом сегменте с автономными установками, вместе с тем соответствует всем требованиям, предъявляемым к автоматическим установкам газового пожаротушения. АУШТ R-Line может по сигналу «Пожар» отключить нагрузку в защищаемом шкафу, запитанную через силовые реле, имеющиеся на его борту. Устройство имеет встроенные реле давления газа вытеснителя с индикацией значения на дисплее и может быть интегрировано в любую систему пожарной сигнализации посредством релейных выходных контактов, интерфейсов RS-485 и RJ-45.

В своем составе R-Line имеет аспирационную камеру для определения возгорания на начальной стадии пожара, при появлении первых признаков задымленное. Активный способ определения задымленное в шкафу обеспечивает возможность узнать о внештатной ситуации на самых ранних сроках и принять меры к сохранению содержимого шкафа.

В качестве огнетушащего вещества в устройстве использован уже широко известный на мировом рынке безопасный газ Novec 1 230 Запас ГОТВ рассчитан на использование АУШТ R-Line в герметичных шкафах либо в шкафах с классом пылевлагозащиты не ниже IP54 и объемом до 2,3 куб. м (для сравнения стандартный шкаф высотой 42U имеет объем 1,3 куб. м) Таким образом, устройством могут быть защищены и сборки шкафов, и нестандартные изделия. В случае срабатывания R-Line, его перезаправку можно осуществить непосредственно на объекте в течение нескольких часов любым квалифицированным обслуживающим специалистом путем замены картриджа с ГОТВ.

Материалы подготовлены по данным из открытых источников в сети Интернет, а также при использовании материалов Web-сайтов производителей www.bonpetsys.ru, www.pirohim.ru, www.tungus.net, www.firepro.ru, www.minimax-russia.ru.

Опубликовано: Журнал «Системы безопасности» #4, 2012Посещений: 25602

Автор Денис КудряшовТехнический директор ГК «Пожтехника»

В рубрику «Пожарная безопасность» | К списку рубрик  |  К списку авторов  |  К списку публикаций

Где применяются

Пиростикеры рекомендованы к установке, наиболее часто используются:

• На объектах энергетики, в нефтехимической, газоперерабатывающей отраслях экономики.
• На промышленных объектах с пожароопасными производствами непрерывного технологического цикла.
• В общественных зданиях с массовым посещением, работой персонала, детских, социальных учреждениях, больничных комплексах.
• На объектах транспорта, включая подвижной состав и стационарные объекты метрополитена.

Наиболее востребованными объектами защиты является штатное электротехническое оборудование зданий любого назначения – от вводных устройств до распределительных щитов в жилых домах, квартирах, розеток, выключателей осветительной сети.

Руководящие документы

• Основным документом, нормирующим пиростикеры, выступает ГОСТ Р 56459-2015.
  В нем содержатся требования к изделию, порядок проведения испытаний, приводятся определения автономных микротушителей.
• Техрегламент 123-ФЗ, а именно ст. 117 говорит, что противопожарные стикеры должны замедлять пожар, сдерживать дым и огонь, использоваться там, где нет возможности или экономического обоснования применения других видов огнетушащих средств.
• СП 5.13130.2009 указывает на необходимость размещения микротушителей в электрощитовых для помещений определенного класса функциональной пожарной опасности (по таблице А4, пиростикеры обязательны к монтажу в таких местах).

Помимо этого, согласно п. 8.15.1 СП 5,

если помещение требуется оборудовать газовой АУПТ, монтажа последней можно избежать, если:

1. все электротехнические и электронные приборы защищены автономными средствами огнетушения;
2. объект оборудован системой АПС.

Пиростикер с микрокапсулированным ОТВ, как средство борьбы с пожаром, обязательно должно проходить сертификацию.

Причем сертификат на пиростикеры должен быть международного образца.

Изделие должно соответствовать ТР ТС 006/2011.

Ранее сертификация проводилась по ГОСТ 56459.

Возможна и добровольная сертификация по ФЗ № 123-ФЗ.

Производитель также обязательно представляет нам экспертное заключение о соответствии продукции санитарным и гигиеническим требованиям.

Считаем объем

Как нам вычислить объем объекта защиты?

Величину для объектов стандартных размеров можно подсмотреть в специальной таблице.

Но если наш объект не стандартной формы?

Для транспортных отсеков, электрощитов, шкафов управления,

электротехнических приборов внутренний объем рассчитывается к

ак произведение ширины, высоты и глубины, деленное на 1000, по формуле:

V = LBH/1000,

где

• V – искомый объем (л),
• L – ширина объекта (см),
• B – глубина (см),
• H – высота (см).

Почему объем мы делим на 1000?

Поскольку в одном литре у нас 1000 см3.

К примеру, для шкафа управления с габаритами 50x30x40 см расчет объема выполняем так:

V = (50*30*40)/1000 = 60 л.

То есть, нам нужна пластина АСТ 60.

Все довольно просто.

Помимо этого, можно узнать объем из техпаспорта,

либо руководствоваться наружными габаритами, когда затруднительно померить внутренний объем.

Назначение

Пиростикеры, называемые также микро- или плоскими самосрабатывающими огнетушителями, являются автономными устройствами пожаротушения, предназначенными для локального подавления, сдерживания распространения, ликвидации первичного очага возгорания классов от А до Е в небольшом защищаемом объеме:

• В электрических распределительных щитах, кабельных сборках как силовых, так и осветительных электросетей; соединительных, разветвляющих коробках, розетках, выключателях, переключателях; т.е. везде, где есть хотя бы минимальный риск возникновения короткого замыкания, переходного сопротивления со значительным нагревом мест соединений возникновения искр, оплавления, возгорания изоляции проводов, кабелей.
• В корпусах щитов управления, коммутационных блоков, шкафов с контрольно-измерительной аппаратурой автоматикой, следящей за ходом непрерывных технологических процессов в цехах, заводах промышленных предприятий полного цикла, в т.ч. высокой категории по взрывопожарной опасности.
• В корпусах компьютерного, электронного, электротехнического оборудования серверных, узлов связи, включая сотовую; помещений, технических залов телефонных станций.
• В других небольших замкнутых пространствах где по тем или иным причинам возможно появление открытого огня, сильного нагрева, вспышки, пиролиза горючих веществ.

Важно: использование пиростикеров не только сводит к минимуму возможность дальнейшего развития, распространения очага первичного возгорания, подавляя его на начальной стадии, но и не причиняет ущерба защищаемому, чаще всего довольно сложному в техническом плане, дорогостоящему оборудованию.

Подробнее в видео

Рекламные менеджеры компаний, консультанты торговых организаций предлагают устанавливать такие изделия в сейфы, банковские ячейки, что, конечно, является излишним, ведь для хранения важных документов, ценностей, наличных средств существуют противопожарные, огнестойкие сейфы для офиса или дома.

Пиростикеры являются эффективным, надежным и удобным в использовании продуктом, который инновационно перспективен для тушения очагов пожаров в небольших замкнутых объемах, предупреждая последствия нарушения правил безопасности при монтаже, обслуживании электроустановок, другого пожароопасного оборудования.

Как устанавливать

Кажется, что инструкция здесь не нужна вовсе.

Но все не так однозначно.

Как любое устройство, пиростикер должен быть установлен правильно.

Для разных видов изделия монтаж будет неодинаковым.

Приведем общий порядок установки.

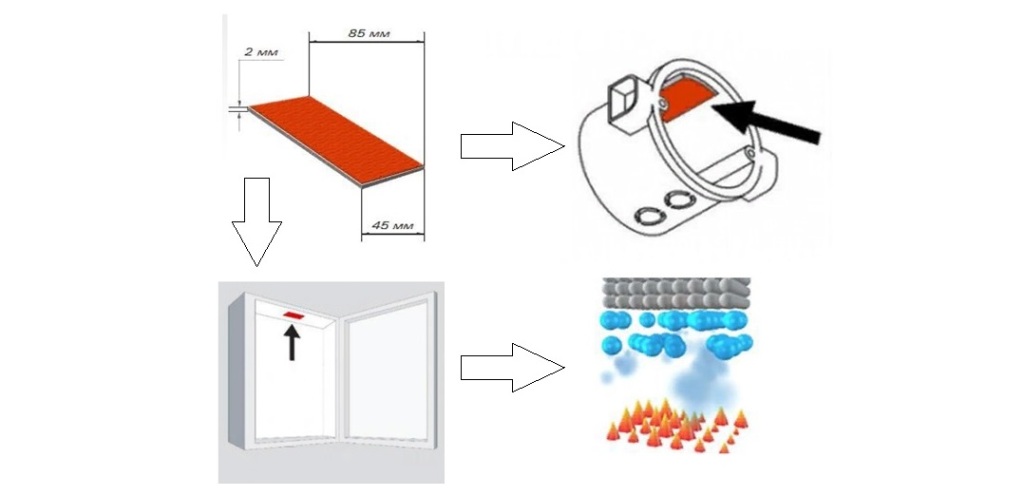

1. Устройства АСТ 25, 60, 15, 45 устанавливайте в верхней центральной части активной поверхностью вниз. Или монтируйте изделие прямо над электроприборами.

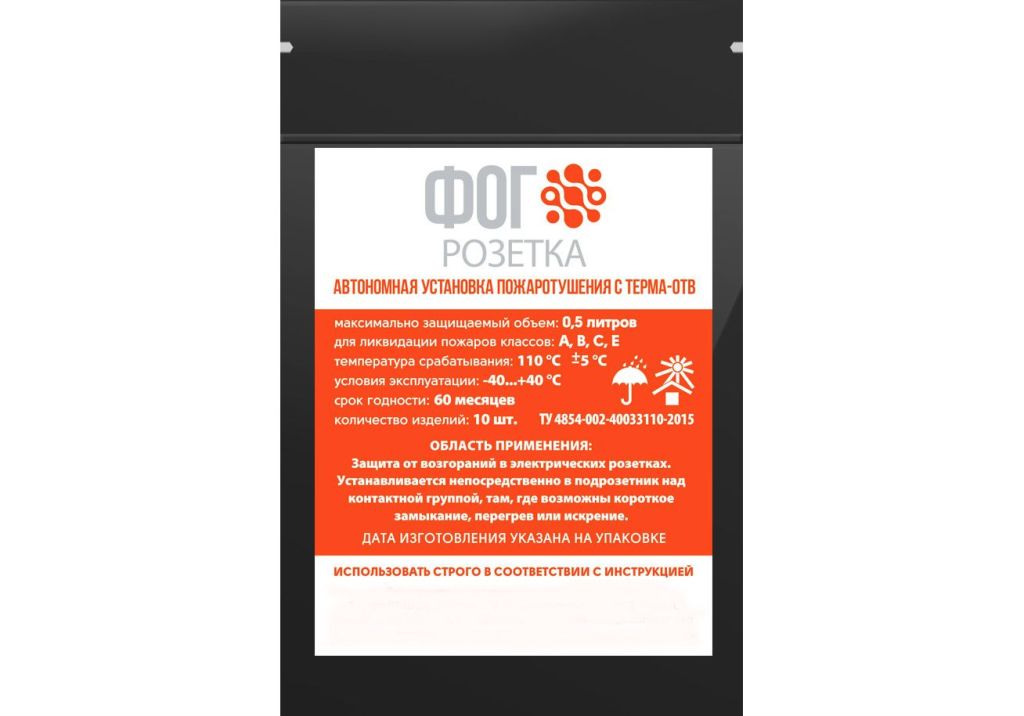

2. Пиростикер АСТ Р устанавливайте в подрозетник над группой контактов также вниз активным слоем.
3. Перед установкой пиростикеров очистите поверхность объекта от грязи/пыли, высушите ее и обезжирьте.
4. Удалите защитную пленку с клейкой стороны изделия.
5. Приклейте микротушитель клейким слоем к подготовленной поверхности. Прижмите и подержите несколько секунд.
6. Устройство готово к работе.

Ресурс Яндекс

Принцип действия пиростикера

В нормальном состоянии микрокапсулы закрыты полимером, вещество не выходит наружу. При повышении температуры до 100-120 градусов (в зависимости от модели устройства) капсулы в пиростикере лопаются. Выделяемый при этом газ воздействует на очаг возгорания до его полной ликвидации. После устранения пожара устройство необходимо заменить новым.

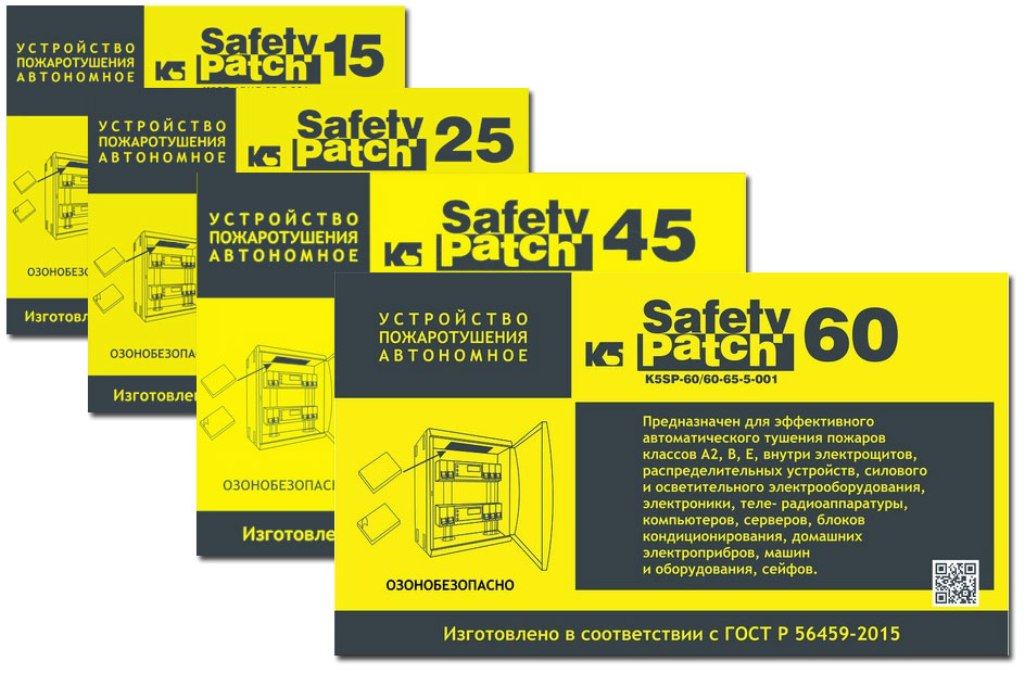

Существует несколько модификаций пиростикера – 0,2, 15, 25, 45 и 60 литров. В зависимости от объема защищаемого пространства устанавливают ту или иную модель. Одной из наиболее распространенных модификаций является пиростикер АСТ 15. Пиростикер ACT 15 разработан специально для защиты от возгораний в малогабаритных объектах, таких как: распределительные щиты, электрощитовые, сейфы и др.

Как работают пиростикеры

Иногда пиростикеры называют системой тушения пожара интеллектуального типа, но это неверно. Устройство не имеет встроенных микрочипов, анализирующих обстановку и реагирующих по ситуации. Весь «анализ» сводится к срабатыванию при достижении пластиной определенной температуры.

Принцип работы пиростикера

Физически процесс выглядит следующим образом:

• Загоревшиеся материалы прогревают окружающий воздух;
• Воздух передает температуру поверхности противопожарной пластине;
• Под воздействием температуры начинают лопаться капсулы, которые содержат газ антипирен;
• Газ высвобождается и начинает воздействовать на очаг возгорания;
• Воздействие заключается в охлаждении участка, который горит, и в вытеснении кислорода из активной области;
• Чем больше очаг, тем больше газа выделяется и тем быстрее происходит тушение горящих материалов.

Система не сможет работать эффективно, если объем закрытого пространства, куда помещена пластина, будет гораздо больше объема выделяющегося газа для подавления огня.

Отрицательный эффект можно наблюдать и в том случае, когда в защищаемой зоне будет присутствовать интенсивная циркуляция воздуха, отводящая антипирен и обеспечивающая приток кислорода к очагу.
