Виды и назначение приборов подачи огнетушащих веществ и их ттх

Способ использования и правила работы

Правила пользования первичными средствами пожаротушения

Знание средств пожаротушения, классификации, их применение в соответствии с правилами — это обязательное условие успешной борьбы с огнем. Прежде чем начать использовать любые средства пожаротушения, необходимо пройти инструктаж по технике пожарной безопасности. Он является обязательным для всех сотрудников предприятий, где таковые средства имеются. Полученные знания смогут сэкономить драгоценное время и избежать неправильных решений, которые приводят к получению травм и гибели.

Простейшие средства

К простейшим средствам пожаротушения относят песок и воду. В случае использования первого, понадобится лопата. Песок не пропускает кислород к месту возгорания, тем самым прекращая питание пламени.

Использование воды требует, как минимум, наличия ведра для набора и переноса воды, а в некоторых случаях пожарного крана или насоса с комплектом рукавов. Воду запрещается использовать для тушения объектов, находящихся под напряжением. В противном случае возможно поражение электрическим током. Также топливо и химические жидкости не тушат водой, так как их плотность ниже, и они всплывают на поверхность, продолжая гореть.

К огнетушащим средствам относят пожарное покрывало и полотно. Их использование оправдано только при возгорании малой площади. Очаг пожара, накрытый полотном, изолируется от кислорода, теряя возможность дальнейшего горения.

Главное правило работы с огнетушащими средствами — это использование их только против пожаров, которые по площади меньше размера изделий.

Огнетушащие средства

Огнетушащие вещества имеют различный состав исходя из способа тушения, для которого они создавались или подходят больше всего.

Вода является самым распространенным и доступным средством. Тушение происходит за счет снижения температуры горящего объекта. Побочным эффектом можно считать выделение горячего пара, который может вызвать ожоги дыхательных путей и кожных покровов. Для повышения эффективности к воде добавляют различные химические присадки.

Вода как огнетушащее средство

Водяная пена была создана для борьбы с пожарами нефтепродуктов, а также водостойких материалов. Добавленный в воду реагент (пенообразователь) производит пену необходимой кратности (увеличение объема, по сравнению с объемом до образования пены). Покрывая место возгорания, пена предотвращает поступление свежего кислорода к очагу возгорания.

Порошковые смеси — это взвесь мелких частиц твердых солей натрия, калия и их производных. Используются для тушения электропроводки.

Аэрозоли применяются для тушения замкнутых помещений, прекращая реакцию горения. Но для этого им необходимо ограниченное пространство.

Все виды огнетушащих средств нуждаются в постоянном текущем контроле состояния и перезарядке в соответствии с рекомендациями производителя. При нарушении этих условий работоспособность устройств подачи или активность химических элементов, входящих в состав смеси, будут нарушены.

Технические средства

Пожарная техника включает в себя пять разделов:

Системы автоматического пожаротушения, связи и контроля.
Первичные средства пожаротушения (мобильные).
Иное оборудование, предназначенное для борьбы с возгоранием.
Индивидуальные средства защиты людей в случае эвакуации.
Ручной инструмент (багры, лопаты, топоры и т.д.).

Единого определения пожарной техники в законодательстве нет. В большинстве случаев в это понятие объединяют все возможные и доступные средства борьбы с огнем.

Первичные средства

К этой категории относятся огнетушители, пожарные кошмы и шкафы. Назначение первичных средств пожаротушения: в первую очередь для использования гражданским персоналом в случае возгорания, ПСП зачастую используют и сотрудники противопожарной охраны в процессе получения информации о характере возгорания и его ликвидации.

Мобильные средства

Пожарная машина — мобильное средство ликвидации возгорания

В эту категорию вошел весь транспорт, используемый противопожарными подразделениями: авиатранспорт, автомобили и колесная спецтехника, противопожарные суда и поезда, мотопомпы.

Какие именно средства использовать, решается в каждом конкретном случае. Основное предназначение мобильных средств — это скорейшая доставка личного состава и оборудования для начала тушения возгорания и минимизации ущерба.

Предъявляемые требования

Независимо от вида и назначения пожарных автомобилей, к ним предъявляется ряд общих требований (регламентируются Федеральным законом о техническом обеспечении и пожарной безопасности). Среди них:

Техника для ликвидации пожаров должна гарантировать возложенные на нее функции в рабочих условиях.
Особенности конструкции и материалы изготовления должны обеспечивать безопасность машин при транспортировке, эксплуатации, хранении и утилизации.
На каждой единице предусмотрена маркировка, позволяющая ее идентифицировать.
Документация технического плана должна содержать сведения для обучения личного состава правилам эффективного применения имеющегося оборудования.
Все виды пожарных автомобилей должны использоваться в соответствии с параметрами требований по пожарной безопасности, согласно методам, установленным соответствующей нормативной документацией.

Боевое развертывание и тушение

Для выполнения поставленных задач все средства должны быть приведены в полную готовность. Оборудование всегда надежно закрепляется и при этом должно легко сниматься.

Каждое устройство должно быть размещено в соответствии с инструкцией по развертыванию. Техника, используемая чаще всего, размещается в доступных местах для удобства.

Съемное оборудование проектируется таким образом, чтобы один или двое пожарных имели возможность легко перенести его. Каждая система должна быть исправна и отрегулирована, а их разборка и соединение не должны требовать особых усилий.

Главной для пожарных автомобилей является возможность развертывания в ускоренном режиме, безопасность, устойчивость при проведении работ по ликвидации возгораний.

На технике предусмотрены огнетушащие средства, а также насосы для создания напора.

По вместимости цистерны делятся на:

легкие — до 2000 л;
средние — от 2000 до 4000 л;
тяжелые — от 4000 л.

Вместимость баков преобразователей варьируется от 200 до 500 л. Мощность подачи средств тушения при работе насосов приравнивается к 30–40 л/с. Напор в насосах на тяжелых машинах — 60 л/с, а на специальных станциях — 100–110 л/с.

Производительности всех насосов и объемов цистерн достаточно для ликвидации практически любого возгорания. Во время крупных возгораний цистерны монтируются на специальный источник или организуется напор для средств для тушения с применением пожарных насосных станций.

Виды технического обслуживания пожарных автомобилей

На каждый ПА устанавливается конкретная норма эксплуатации на квартал и год. При этом учитывается пробег, выделенное количество топлива и прочие технические условия. Месячная норма пробега вычисляется с учетом квартального показателя. Для поддержания оптимальной боевой готовности и повышения возможностей подразделения, устанавливается резерв ПА.

Техническая готовность техники определяется по следующим пунктам:

Исправность и общее состояние.
Заправка горюче-смазочными, эксплуатационными и огнетушащими материалами.
Комплектация пожарно-техническими приспособлениями и инвентарем с учетом табельного положения и правил по охране труда.
Соответствие нормам внешнего вида, окраски и надписей ГОСТУ 50574-93.

Если хотя бы одно требование не выполняется, эксплуатация техники запрещается. Виды и периодичность ТО пожарных автомобилей организуется по планово-предупредительному принципу.

Эффективность применения пожарного крана

В основном пожарные краны размещаются внутри зданий. Таким образом, обеспечивается возможность погасить любой источник возгорания. Исключением являются электросети и электроприборы.

Как правило, такие краны должны располагаться в шкафчике, при этом в его комплектацию должен входить пожарный кран, рукав и ствол. Когда происходит возгорание, должен соблюдаться порядок использования первичных средств пожаротушения, в данном случае требуется соединить все эти части и произвести подключение к крану.

Работы по тушению пожара удобнее осуществлять вдвоём, поскольку нужно быстро провести рукав к месту возгорания и запустить воду сильным поворотом крана.

Существуют некоторые требования относительно размещения крана. Он должен располагаться на 1,35 м от уровня пола.

Осмотр таких приспособлений должен производиться один раз в два года, а с запуском воды – раз в год.

Примеры

АЦ-2,5-40 (ЗиЛ)

Объем цистерны (вода) – не менее 2500 л.
Объем пенобака (пенообразователь) – 150 л.
Производительность пожарного насоса – 40 л/сек.

АЦ-3,5-40 (ЗиЛ)

Объем цистерны (вода) – не менее 3500 л.
Объем пенобака (пенообразователь) – 210 л.
Производительность пожарного насоса – 40 л/сек.

АЦ-5,0-40 (КамАЗ)

Объем цистерны (вода) – не менее 5000 л.
Объем пенобака (пенообразователь) – 360 л.
Производительность пожарного насоса – 40 л/сек.

АЦ-15-100 (Урал)

Объем цистерны (вода) – не менее 15000 л.
Объем пенобака (пенообразователь) – 900 л.
Производительность пожарного насоса – 100 л/сек.

Автомобиль насосно-рукавный (АНР) данный автомобиль предназначен для подачи воды от водопроводной сети (пожарных гидрантов) либо водоема. При помощи АНР возможно осуществлять перекачивание воды с подобными автомобилями на значительные расстояния. Автомобиль так же оборудован емкостью с пенообразователем.

АНР-100-3000 (КамАЗ)

Запас напорных рукавов (шт/м): ∅ 77 мм – 250/5000; ∅ 51 мм – 175/3500.
Производительность пожарного насоса – 100 л/сек.

Автомобиль первой помощи (АПП) – это одни из самых быстрых автомобилей базируются как правило на шасси ГАЗ, Соболь, такие автомобили способны в кратчайшие сроки прибыть к месту происшествия, благодаря своей компактности очень мобильны и проходимы в жилых секторах дворовых территориях с большим скоплением автомобилей.

АПП оборудованы достаточным минимумом пожарно-технического вооружения и достаточным запасом огнетушащих веществ для проведения локализации пожаров до прибытия основных сил и средств.

АПП-0,5-2,0 (ГАЗ)

Объем цистерны (вода) – не менее 500 л.
Объем пенобака (пенообразователь) – 50 л.
Производительность пожарной мотопомпы – 0,8 л/сек.

Проектирование АСПТ

Без этапа проектирования в таком деле нам никак не обойтись.

Ведь чтобы минимизировать риски, а также затраты на монтаж и обслуживание мы должны учесть все детали.

Но прежде чем начать составлять проект, поясним в самом общем смысле, что включает в себя среднестатистическая система пожаротушения, т.е. какое оборудование составляет этот комплекс.

Средство выявления огня – газовые, тепловые, световые и другого рода оповещатели.
Устройство запуска для тушения – панель управления, платы-контроллеры, реле.
Ёмкость с огнетушителем – баллоны с газом, пеной, емкости воды.
Механизм доставки огнетушащего материала – устройства для выхода вещества и трубопроводы.

Надо помнить, что разработанному проекту обязательно предстоит пройти государственную экспертизу.

Порядок проектирования, внедрения такого оборудования определяют следующие нормативные документы:

Федеральный закон 123-ФЗ;
НПБ 110-03;
СП 10.13130.2009;
СП 5.13130.2009;
прочие.

Для проектирования системы автоматического пожаротушения в соответствии с требованиями, предъявляемыми к ней, прежде всего, потребуется определить главные цели, которые преследует эта задача.

При наличии возможности лучше будет использовать АСПТ с отдельными модулями, подключенными соединениями к управляющим блокам. Это существенно повысит отказоустойчивость и работоспособность всей цепи.
Использование беспроводного Wi-Fi соединения отдельных узлов комплекса обеспечит надежность и бесперебойность в случае обрыва электрической линии, по причине нагревания или иных факторов.
Пожарно-охранная сигнализация и установка АСПТ должны иметь свои независимые отдельные источники бесперебойного питания.
В наиболее потенциальные для возгорания зоны объекта желательно ставить аэрозольные или порошковые устройства тушения.

Также важны размеры периметра строения, высота стен, потолочные перекрытия, тип материала, используемый при возведении здания, класс пожарной опасности, количество обслуживающего персонала, прочие детали.

Нам следует также учитывать ниженазванные факторы.

Что мы будем тушить – дорогостоящее оборудование, помещение с рабочим персоналом, слаботочную линию и т.д.
Место размещения нашего оборудования огнетушения.
План сооружения и время, необходимое для полной эвакуации.
Допускаем ли наличие людей в помещении во время пожара.
Категория пожаробезопасности объекта.

А какие функции должна выполнять наша система? Здесь твердо определено, что любая автоматика, направленная на тушение пожара должна осуществлять:

локализацию источника возгорания до прибытия службы пожарной охраны;
оповещение пожарно-охранного предприятия о начавшемся пожаре;
препятствие повышению температуры объекта.

Главные моменты для начала проекта мы обсудили.

Разберем теперь основные этапы разработки технического противопожарного комплекса.

Получение технического задания на создание проекта.
Определение технологии и средств работы АСПТ, изучение условий эксплуатации.
Выяснение места ближайшего пожарного отделения. Утверждения перечня оборудования автоматизации. Уточнение необходимости вывода сигнала на пульт охраны.
Разработка, утверждение задания для проекта.
Стадия «П» и дальнейшая защита проекта в комиссии.
Стадия «Р» и разработка сметы.
Производство монтажных и пусконаладочных работ.

Мы должны будем также учесть, что согласно Постановлению Правительства «О противопожарном режиме», саму систему и противопожарный водопровод потребуется конструировать вместе с возведением здания.

То есть, если наше здание уже стоит, то в нем «априори» должен присутствовать водопровод.

Кроме того, водопровод должен работать до начала отделочных работ в помещении.

Сама автоматическая противопожарная система – до начала укладки кабелей.

Учтем и качество проводки помещения, ведь все установки пожаротушения работают от электрического привода.

Виды технического обслуживания пожарных автомобилей

Техническая готовность техники определяется по следующим пунктам:

Исправность и общее состояние.
Заправка горюче-смазочными, эксплуатационными и огнетушащими материалами.
Комплектация пожарно-техническими приспособлениями и инвентарем с учетом табельного положения и правил по охране труда.
Соответствие нормам внешнего вида, окраски и надписей ГОСТУ 50574-93.

Пожарная насосная станция

Тушение пожаров водой является традиционным и эффективным. До 90% возгораний тушатся водой. Насосные пожарные станции применяются в системах спринклерного и гидратного водяного пожаротушения. Стандартная станция пожаротушения представляет собой установку, состоящую из:

Пожарная насосная станция в работе

группы центробежных насосов смонтированных на опоре;
комплекта запорной арматуры;
всасывающего и напорного коллекторов;
КИП (контрольно измерительных приборов);
шкафа управления (ШУ).

На рынке пожарного оборудования в пределах стран СНГ пользуются спросом насосные станции Иртыш, выпускаемые в России. Насосы для пожаротушения Иртыш серии ЦНК способны работать с морской водой. Электрические шкафы управления насосными станциями серии Иртыш имеют компактные размеры и оснащены надежными контрольно измерительными приборами и автоматикой. Источником воды для станций могут быть открытые водоемы, пожарные емкости и водопроводы различного назначения.

Цистерна для воды

Эта часть надстройки представляет собой бак вместимостью от 0.8 до 9 м 3 . Основным материалом является углеродистая сталь. Внутри цистерны покрывают антикоррозийным составом. Чтобы предупредить промерзание бака зимой, его оборудуют автономным теплогенератором или системой электрообогрева. Некоторые производители предлагают АЦ с емкостями из стеклопластика. Этот материал не подвержен коррозии и отличается повышенными теплозащитными свойствами.

Независимо от объема все цистерны разрабатывают по единому стандарту. У них обязательно должен быть люк диаметром более 450 мм, чтобы специалисты при проведении техосмотра имели свободный доступ к внутренней части бака. Чтобы предупредить колебание жидкости во время движения, внутри устанавливаются волноломы. Обязательное условие для всех АЦ – наличие устройства снижения избыточного давления при заполнении. Оно должно работать на обеспечение дискретного контроля за заполнением и сливом.

По форме цистерны чаще всего делают эллиптической формы, благодаря чему производитель может использовать всю ширину шасси, одновременно снижая центр массы автомобиля. Второй вариант – форма квадрата с закругленными углами.

Виды и классификация

В начале прошлого века в тушении использовали воду и примитивные устройства с наполнением из смеси земли и гидрокарбоната натрия. Сегодня на вооружении пожарной охраны самые современные средства, а методы пожаротушения позволяют эффективно гасить пламя и устранять последствия очень быстро.

К средствам тушения пожаров относят:

огнетушащие вещества;
установки;
техника;
первичные средства;
мобильные средства;
подручные средства.

Огнетушащие вещества – вода, пена, порошок, газ, аэрозоль, а также раствор. Они должны быть недорогими, экологически безопасными и эффективными. Их используют строго по назначению, учитывая характеристику и . Эти вещества заправляют в огнетушители, установки и аппараты.

Установки пожаротушения – комплекс средств для подачи огнетушащего вещества в очаг возгорания. Например, система трубопроводов, модулей управления, датчиков и установок выпуска пены для защиты определенной зоны здания или другого объекта. Бывают автоматического, ручного или комбинированного типа управления.

Технические средства – извещатели, приборы приемно-контрольные, модули управления. Зачастую они входят в систему пожаротушения и сигнализации. Основная часть этих средств работает в автоматическом режиме.

Мобильные средства – пожарные автомобили, мотопомпы, самолеты, суда, вертолеты, поезда. В эту группу включены прицепы и тягачи со специальным оборудованием. Мобильные средства закреплены за подразделениями пожарной охраны. Их оснащение позволяет быстро и эффективно тушить возгорания, ликвидировать и проводить аварийно-спасательные работы.

Первичные средства – огнетушители, пожарные краны, инвентарь, асбестовые покрывала. Огнетушители бывают мобильными и стационарными. Их тип определят наполнение – один из видов или смесь огнетушащих веществ.

Подручные средства тушения пожаров – песок, одеяла, земля. Это любые вещества и предметы, которые можно использовать для тушения пожара. И они доступны для человека в конкретный момент. Подручные средства размещают также на пожарных щитах.

Примеры

АЦ-2,5-40 (ЗиЛ)

Объем цистерны (вода) – не менее 2500 л.
Объем пенобака (пенообразователь) – 150 л.
Производительность пожарного насоса – 40 л/сек.

АЦ-3,5-40 (ЗиЛ)

Объем цистерны (вода) – не менее 3500 л.
Объем пенобака (пенообразователь) – 210 л.
Производительность пожарного насоса – 40 л/сек.

АЦ-5,0-40 (КамАЗ)

Объем цистерны (вода) – не менее 5000 л.
Объем пенобака (пенообразователь) – 360 л.
Производительность пожарного насоса – 40 л/сек.

АЦ-15-100 (Урал)

Объем цистерны (вода) – не менее 15000 л.
Объем пенобака (пенообразователь) – 900 л.
Производительность пожарного насоса – 100 л/сек.

АНР-100-3000 (КамАЗ)

Запас напорных рукавов (шт/м): ∅ 77 мм – 250/5000; ∅ 51 мм – 175/3500.
Производительность пожарного насоса – 100 л/сек.

АПП-0,5-2,0 (ГАЗ)

Объем цистерны (вода) – не менее 500 л.
Объем пенобака (пенообразователь) – 50 л.
Производительность пожарной мотопомпы – 0,8 л/сек.

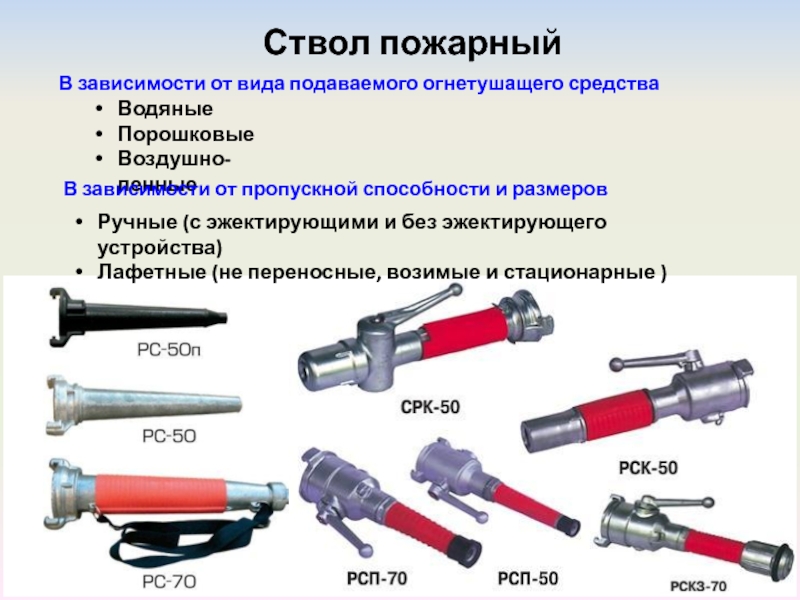

Виды ОТВ и приборов подачи

Известны следующие основные виды огнетушащих веществ:

Оказывающие охлаждающее воздействие на место реакции. Сюда относится обыкновенная вода, солевые растворы ее на основе, диоксид углерода в твердой форме и т.д. Подача таких материалов в жидкой форме происходит с помощью огнетушителя, механических приспособлений, насосов, вручную;
Разбавляющие. Чтобы реакция горения прекратилась, достаточно повысить в зоне происшествия концентрацию таких элементов, как инертный газ, пар, разнообразные смеси из жидкостей и газа. Подаются они также в основном в огнетушителях;
Изолирующие. Здесь процесс горения прерывается благодаря тому, что источник изолируется от поступления кислорода из воздуха. Воздействие такого типа оказывает воздушно-механическая и химическая пены, порошки и сыпучие вещества негорючего типа (к примеру, песок), материалы листового типа, которыми можно накрыть место возникновения пламени. Способы их подачи делятся на автоматизированные и ручные, в зависимости от масштабов неприятности;
Химия, которая затормаживает реакцию горения: хладон 114В, 13В1, состав 3.5 на основе бромистого этила с углекислотой.

На этом классификация способов и приемов прекращения горения обычно исчерпывается, хотя лаборатории постоянно ведут исследования по разработке новых вариантов борьбы с огнем.

В новых зданиях обязательно используются установки автоматического пожаротушения, оказывающие комбинированное воздействие на проблему. Технические возможности современности позволяют создавать сложные комплексы детектирования дыма, газа и т. д. и запуска тушения в автоматическом режиме. Выбор принципа тушения в том или ином месте зависит от типа хранимых изделий, особенностей рабочего процесса и пр.

Пожарный насос

Самой распространенной насосной установкой считается универсальный центробежный насос ПН-40УВ. Он зарекомендовал себя как надежное оборудование для подачи воды и пенообразователя при тушении пожаров на различных объектах. Его плюсом считается удержание давления в системе при перекрывании пожарного ствола или попадании мусора в рукав. Минус – необходимость предварительного заполнения водой. Для этого на автоцистернах устанавливают вспомогательные насосы кратковременного действия.

Новое поколение АЦ комплектуется усовершенствованными комбинированными насосами или насосами высокого давления. Отдельные виды автоцистерн работают через насосы, подключаемые к водопроводной сети.

Что нельзя гасить водой?

Несмотря на весомые преимущества, существует одно предостережение, а именно:

нельзя использовать воду для тушения электросети, поскольку это грозит коротким замыканием. Гасить линии электропередачи и электроустановки можно лишь в том случае, если будет произведено отключение от сети питания;
запрещается использовать воду для тушения бензина, керосина, масел и прочих горючих веществ, удельный вес которых значительно ниже, нежели у воды. Такая особенность объясняется тем, что эти вещества легко всплывают на поверхность воды, тем самым увеличивается площадь горения. В таких ситуациях лучше использовать ткани повышенной плотности, а также материалы на основе шерсти. Неплохим вариантом для тушения возгорания горючих веществ является земля, песок или сода. Такие средства хороши тогда, когда под рукой нет огнетушителя.

Типы и виды систем пожаротушения

Спринклерные;
Дренчерные;
Тушение тонкораспыленной водой;
Газовые;
Аэрозольные;
Пенные;
Порошковые модульные.

Водяные и пенные системы пожаротушения подразделяются на спринклерные, дренчерные, спринклерно-дренчерные, установки пожаротушения тонкораспыленной водой и роботизированные.

Вид системы пожаротушения и тип огнетушащего вещества определяется для объекта защиты исходя из его характеристик (площадь, объем, этажность, функциональное назначение и т. д.), вероятности возникновения пожара того или иного типа и технических условий (например, наличия требуемого расхода воды для нужд пожаротушения от Водоканала, температурного режима на объекте).

Установки водяного пожаротушения распространены наиболее часто. Они применяются для защиты объектов различного назначения: гостиниц, торговых центров, помещений гидроэлектростанций, современных высотных зданий и других объектов. К основным достоинствам таких систем можно отнести доступность и экологическую чистоту. Использование новейших систем тушения с тонкораспыленной водой в разы сокращает количество воды, необходимой для тушения, и позволяет защищать объекты, где ущерб от пролива воды не менее значителен, чем от пожара (библиотеки, архивы, музеи и так далее).

Пенные установки пожаротушения используются преимущественно для тушения легко воспламеняющихся жидкостей и горючих жидкостей в резервуарах, горючих веществ и нефтепродуктов, расположенных как внутри, так и вне зданий. Пена покрывает объект возгорания, не допуская к нему кислород, необходимый для горения. Газовые установки пожаротушения применяются для защиты музейных экспонатов и дорогостоящего электронного оборудования, а также на нефтеперерабатывающих, химических и деревообрабатывающих предприятиях. Газ при контакте с пламенем не образует токсичных соединений, не причиняет вреда здоровью людей и не приводит к разрушению озонового слоя атмосферы.

Установки порошкового пожаротушения являются самыми дешевыми в монтаже и эксплуатации системами. Однако, распыляемый в помещении порошок может приводить к разрушению лакокрасочных покрытий, коррозии металла и различным повреждениям пластиковых изделий, резины, бумаги и других материалов. Воздействие порошка на кожу или в дыхательные пути приводит к неблагоприятным последствиям для здоровья людей, поэтому до включения таких систем обязательно должна быть осуществлена эвакуация людей из зоны тушения.

Аэрозольные установки пожаротушения предназначены для тушения электроприборов, легковоспламеняющихся жидкостей и твердых веществ. Аэрозоли не оказывают вредного воздействия на одежду и тело человека, а также озоновый слой Земли. Достоинство аэрозольных систем и в том, что при их использовании отсутствует коррозийное воздействия на большинство конструкционных и электроизоляционных материалов.

Цветографические схемы

Все изделия пожарной техники окрашиваются в красный цвет. Для усиления информативности в цветно-графической схеме используется контрастирующий белый цвет. Цветно-графическая схема, надписи и опознавательные знаки, а также требования к специальным световым и звуковым сигналам установлены стандартом. Разбивка окрашиваемых поверхностей, расположение надписей и обозначений устанавливаются в порядке, представленном на рисунке.

Цветографическая схема пожарного автомобиля на базе грузового шасси

На двери кабины указываются номер пожарной части и город, на корме – тип ПА, например АЦ, – автоцистерна и номер пожарной части. Согласно цветно-графической схеме, бамперы ПА окрашивают в белый цвет, раму, диски колес и видимые детали ходовой части – в черный.

Колена пожарных лестниц, авто- и пеноподъемников окрашивают в белый или серебристый цвет.

При выполнении оперативного задания информативность ПА усиливается звуковым и световым сигналами.

Тревожная световая сигнализация ПА создается светопроблесковым маяком синего цвета. Они работают от бортовой сети с напряжением 12 или 24 В, обеспечивая частоту мигания (2±0,5) Гц, при этом темная фаза не должна быть менее 0,2 с.

Звуковой сигнал может создаваться сиренами постоянного тока, подающими два или более чередующихся сигнала с частотой звучания от 250 до 650 Гц. Уровень звукового давления на расстоянии 2 м от сирены должен находиться в пределах 110-125 дБ.

В качестве звукового сигнала может использоваться сирена, приводимая в действие отработавшими газами двигателя.
