Тепловые пожарные извещатели: виды и описание, принцип работы

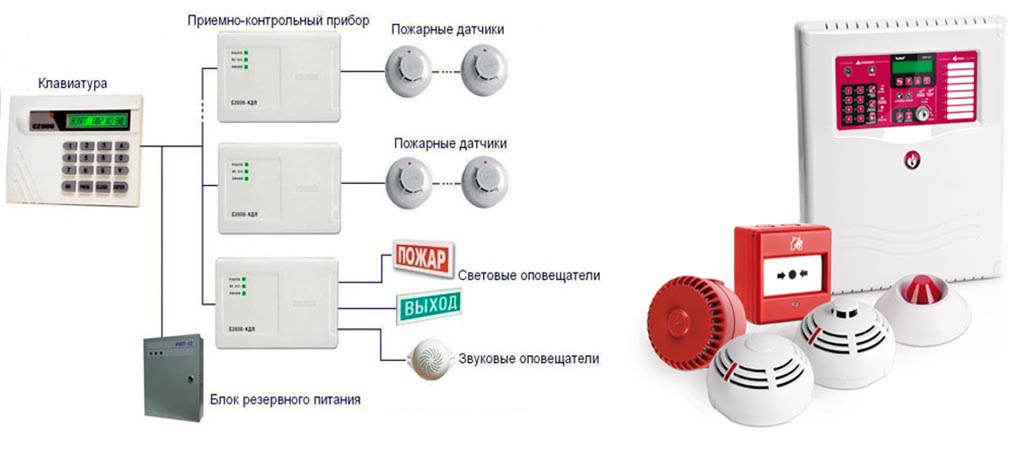

Состав адресной ПС

Адресная ПС состоит из стандартного для любой противопожарной системы набора оборудования, отличающееся только принципом работы. Каждому устройству в этой системе присвоен свой адрес, что позволяет определять очаг возгорания с точностью до помещения. В её состав входит:

• контрольная панель;
• адресные пожарные извещатели (ПИ);
• линии связи (ЛС), которые соединяют между собой всё оборудование системы.

Пожарные извещатели периодически опрашиваются контрольным оборудованием. На основании полученной информации система предпринимает те или иные действия:

• Сигнализирует о пожаре, подключая исполнительные устройства;
• Сообщает дежурному о неисправности на ЛС или ПИ средствами визуализации.

Адресные системы делятся на адресно-пороговые и адресно-аналоговые виды.

Адресно-пороговые противопожарные системы

Она отличается от аналоговой тем, что у неё иная топология схемы и другой алгоритм опроса датчиков. Контрольная панель циклически отправляет запрос по линии связи, опрашивая ПИ для выяснения их состояния.

Каждый датчик с уникальным адресом может находиться в одном из 4-х основных состояний:

пожар;
норма;
внимание;
запыление.

Свои состояния датчике и передают контрольному прибору. В данной системе присутствует небольшой процент ложных сработок, локализовать которые в большинстве случаев довольно просто, имея на руках адресную карту.

Всё ещё больше упрощается, если на объекте установлен охранный комплекс «Орион». Тогда информация о состоянии всего комплекта оборудования видна на карте экрана монитора. В этом случае управлять противопожарным и охранным оборудование можно при помощи компьютерной мышки.

Адресно-аналоговые противопожарные системы

Это самые продвинутые в техническом и программном уровне системы. Благодаря современным технологиям позволяют создавать конфигурации под объекты со сложной архитектурой и различными техническими условиями.

За принятие решения здесь отвечает не пожарный извещатель, а приемно-контрольный прибор (ПКП)

Это возможно потому, что пороги срабатывания: «Норма», «Внимание», «Пожар», –  для каждого адресного датчика задаются на программном уровне в самом ПКП

Это даёт возможность задавать режимы работы ПС для помещений с различными условиями внешней среды:

• пыль;
• повышенная влажность, пар;
• высокий уровень производственной задымленности и пр.

Менять режимы можно в течении суток, что уменьшает вероятность ложных срабатываний датчиков при изменении условий их эксплуатации – увеличение или уменьшение порога в зависимости от наличия или отсутствия вредных факторов.

КПК в циклическом режиме ведет опрос состояний пожарных датчиков, анализируя полученную информацию и сравнивая её с заданными пороговыми значениями.

Ещё одной важной особенностью адресных систем является возможность создания кольцевой топологии проложенных линий связи. В случае обрыва на каком-то участке ЛС, она распадается на два независимых, но работоспособных луча

Это значительно повышает надёжность системы. Это тянет за собой следующие преимущества:

• Гарантированно раннее обнаружение очага возгорания;
• Снижается уровень ложных срабатываний.

Постоянный контроль в режиме реального времени за рабочим состоянием оборудования и даёт возможность быстро выявлять адресные датчики, которым требуется обслуживание. На этом основании можно составить план-график выезда на объект специалистов из обслуживающей организации.

Функционирование

В пожарных системах извещатели функционируют по схожему принципу. При возникновении дыма в зоне действия, пламени либо газа, детекторы реагируют, транслируя сигнал на приемник. После обработки сигнала и выявления угрозы прибор получает команду на старт звукового оповещения, а на пульт подается информация о возгорании в конкретном секторе.

Если прибор определяет исключительно огонь, то такой извещатель считается некачественным. Качественные – это устройства, которые оборудовано несколькими блоками, каждый из них реагирует на предвестников воспламенения.

Функционирование автономного прибора отличается. Малый радиус действия гарантирует безопасность в жилище, небольших гаражах, помещениях складов.

Монтаж извещателей не сопряжен с какими-то сложностями. Чтобы фиксировать корпус с датчиками на потолке, требуется установить крюк на это место. Извещатель требуется очищать от пыли, устанавливать новые батарейки.

Виды извещателей

Их делят на виды по типу чувствительному элементу:

1. контактные;
2. оптические;
3. механические;
4. электронные.

По принципу действия и скорости срабатывания:

1. максимальные – срабатывают, когда температура окружающей среды превышает установленное значение;
2. дифференциальные – реагируют на скорость нарастания температуры выше предельной;
3. максимально-дифференциальные – учитывают и превышение температурного порога, и скорость нарастания.

Также принята классификация тепловых извещателей по температуре срабатывания, см. в таблице. Это стандартное разделение, в котором указаны температура окружающей среды и ее пределы для нормы или срабатывания пожарных датчиков.

Температура срабатывания тепловых извещателей:

* Классы А3 и H отсутствуют в стандартах ISO 7240 и EN 54-5

В жилых домах или небольших помещениях часто устанавливают одноразовые извещатели. В них чувствительный элемент перегорает и не подлежит замене. В остальных случаях они непригодны.

По измерительной зоне делятся на точечные, многоточечные и линейные устройства. Первые уместны для небольших зон контроля, а вторые предназначены, как правило, для цехов, складов и т.д. В многоточечных извещателях датчики размещают в шлейфы, которые распределяют по зонам согласно .

выполняются в виде термокабеля — кабеля небольшого сечения с нанесённым на него специальным покрытием. Под воздействием температуры изменяется сопротивление участка термокабеля, что и служит сигналом для предупреждения об опасности.

Таким образом, создаётся необходимая защита помещений в виде линейного контура, данный кабель прокладывается по потолку. Он удобен при большой загазованности помещений, при значительном содержании пыли в воздухе и повышенной пожароопасной обстановке.

Кумулятивные тепловые извещатели образуются, когда расстояние между точечными чувствительными элементами меньше радиуса их действия. Одновременное реагирование на тепловое воздействие значительно повышает эффективность устройств.

Обнаружение возгорания на ранней стадии

Класс пожарного теплового извещателя при проектировании выбирается так, чтобы минимальная температура срабатывания была на 5-30 °С выше максимальной нормальной температуры среды Чем значительнее эта разница, тем меньше будет вероятность ложных срабатываний. Но, с другой стороны, каждый опытный ГИП (главный инженер проекта) знает, что с увеличением этой разницы снижается вероятность обнаружения возгорания на самых ранних стадиях.

Ускорить процесс обнаружения возгорания на самых ранних стадиях может применение максимально-дифференциальных извещателей Эти извещатели устроены так, что при быстром повышении температуры температура срабатывания извещателя понижается. Маркируются такие извещатели дополнительным индексом R, который добавляется к маркировке температурного класса.

Максимально-дифференциальные тепловые пожарные извещатели специально разрабатываются для того, чтобы они имели свойства срабатывания с упреждением благодаря применению специальных схем и элементов соответствующей температурной зависимости. Зависимость температуры срабатывания максимально-дифференциальных тепловых извещателей класса A2R от скорости роста температуры приведены на рис. 7.

Из представленного графика зависимостей видно, что при скоростях повышения температуры выше 10 °С/мин и при начальной температуре 5 °С максимально-дифференциальные извещатели могут срабатывать уже при температуре 25 °С и выше.

В европейском стандарте Н CEN/TS 54-149, регламентирующем применение элементов пожарной сигнализации, есть оговорка о том, что тепловые максимально-дифференциальные извещатели «пригодны для применения в условиях, когда температура окружающей среды низкая или меняется медленно, однако максимальные тепловые пожарные извещатели пригодны для использования в условиях, когда окружающая температура может быстро меняться в течение коротких промежутков времени».

А в европейском стандарте EN 54-5 имеется указание, что извещатели с индексом R особенно подходят для использования в неотапливаемых помещениях, где температура окружающей среды (напоминаю: в месте расположения извещателей) может широко меняться, но высокие скорости повышения температуры не поддерживаются на протяжении длительных промежутков времени.

Таким образом, для правильного выбора теплового извещателя проектировщику нужно знать, помимо максимальной нормальной и условно нормальной температур среды, еще и возможные скорости роста температуры в месте расположения из вещателей

Примером эффективного применения максимально-дифференциальных извещателей могут служить обстоятельства, когда в естественных условиях быстрого повышения температуры в помещении не наблюдается, а использование обычного максимального теплового извещателя самого распространенного класса А2 приводит к ложным срабатываниям; с другой стороны, применение максимальных извещателей классов A3 или В существенно снижает вероятность обнаружения возгорания на ранней стадии В этом случае целесообразно использовать максимально-дифференциальные извещатели класса BR.

Чисто дифференциальные тепловые извещатели не имеют права на существование потому, что они не позволяют выявить пожары, которые развиваются очень медленно. Пожалуй, вообще невозможно найти такой объект, который требует для защиты только дифференциальные тепловые извещатели. Вероятность постепенного развития пожара на большинстве объектов очень высока, а это требует использования максимально-дифференциальных тепловых пожарных извещателей.

Особенности размещения беспроводных установок

Наряду с классическими моделями возможен монтаж приспособления без использования дополнительной проводки для обеспечения связи между несколькими измерителями и подачи питания. Это самые простые варианты устройства, поскольку для их установки и настройки не требуется специальных знаний.

Крепление производится на саморезы к деревянной балке. Пластинка прикрепляется к потолку. Выступы и пазы на элементах совмещаются, приспособление закручивается по часовой стрелке. Расстояние между измерителями и центральным блоком не должно превышать 100 метров.

Оборудование работает на батарее, срок действия которой составляет до 12 месяцев. Передача информации о тревожном событии на центральный блок сигнализации осуществляется с помощью радиосигнала. Внутри размещена звуковая сирена на 85 дБ, которая автоматически срабатывает после обнаружения факта возгорания.

6 Принцип работы ионизационных дымовых извещателей

Регистрируют изменения в ионизационных токах. В данный момент это последнее слово в развитии дымовых извещателей. Они способны определить пожар значительно раньше, чем приборы любых других типов. Однако, помимо сложного производства и высокой стоимости, у них есть и другие недостатки, которые мешают их массовому внедрению. Сегодня есть два типа ионизационных извещателей: электроиндукционные и радиоизотопные.

6.1 Электроиндукционные

Воздух засасывается в газоход и попадает в зарядную камеру. В камере частицы приобретают электрический заряд, после чего попадают в измерительную камеру. В камере на частицы наводят электрический сигнал, которые пропорционален их количеству и концентрации, то есть, прибор изначально знает значение сигнала. После этого электрический сигнал обрабатывается и в случае изменения пороговых значений подается сигнал о пожаре. Разумеется, это объяснение простыми словами, но на деле совсем не обязательно знать принцип работы этого сложного прибора.

Электроиндукционные дымовые извещатели эффективно определяют любой дым, более того, им достаточно совсем небольшого количества частиц дыма для подачи сигнала. Но, повторимся, главным минусом является очень высокая стоимость прибора.

6.2 Радиоизотопные

Принцип действия радиоизотопного дымового извещателя основан на облучении воздуха камеры радиоактивным веществом, которое вызывает ионизацию воздуха. Заряженные частицы пристают к частицам дыма, которые отличаются большей массой, соответственно их подвижность снижается, ионизационный ток становится слабее, а после достижения определенного порога (который можно настроить) подается сигнал тревоги. Эффективен как датчик любого дыма и в любой концентрации, при необходимости его можно настроить даже на самое незначительное задымление.

Но кроме высокой стоимости у радиоизотопного дымового извещателя есть и другой недостаток – радиоактивность. Именно поэтому в России их запрещено использовать в жилых зданиях, школах, детских садах и т.д. Кроме того, они требуют особого ухода и повышенных мер безопасности. Зато у них самая высокая чувствительность, они способны обнаружить задымление при концентрации 0,1 мг/м³ частиц дыма.

Если подвести итог по типам дымовых извещателей, то становится понятно, что у любого типа есть как достоинства, так и недостатки. Именно поэтому сегодня используются все виды, просто их выбирают в зависимости от задач и от бюджета. Но по факту обычно вопрос «Какой дымовой извещатель выбрать?» даже не стоит, выбор есть далеко не всегда. Никто не будет ставить в небольшой офис линейный извещатель, а для аспирационный будет слишком дорог для квартиры.

ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ТЕПЛОВОЙ МАКСИМАЛЬНЫЙ

Температура срабатывания теплового пожарного извещателя теоретически может находится в пределах от 50оС до 200оС и более. Чаще всего используется диапазон 50-90оС.

В пределах этого диапазона каждая конкретная модель датчика имеет свой интервал рабочих температур, нижний и верхний пределы которых различаются, как правило, не более чем на 10оС. Есть, конечно и исключения.

Для примера приведу параметры нескольких исполнений точечного теплового максимального извещателя ИП 103-5.

Исполнение	Температура оС
ИП 103-5/1-А3	69-85
ИП 103-5/1-А3*	64-76
ИП 103-5/2-А1*	54-65
ИП 103-5/2-А0*	47-52

Таким образом, видно, что всегда можно подобрать прибор под конкретные условия объекта.

Первоначально такие датчики были одноразовыми (невосстанавливаемыми), то есть первое врабатывание было для них единственным. После этого они подлежали утилизации. Причина – в конструкции и принципе работы: соединенные легкоплавким припоем контакты размыкались при достижении температуры его плавления.

Современные технологии позволяет создавать многоразовые извещатели. При этом цена их относительно невелика – от 50 руб/шт.

Формирование сигнала тревоги в таких извещателях происходит за счет замыкание (размыкания) «сухих» контактов, что делает их совместимыми со всеми типами приборов. Именно этот момент я отмечал в материале про пожарную GSM сигнализацию.

Однако, тепловой максимальный извещатель не всегда обеспечивает должную оперативность и достоверность обнаружения пожара. Как Как альтернативу используют тепловой максимально дифференциальный извещатель.

Виды ПС

По способам обнаружения и передачи тревог, пожарные сигнализации можно разделить на несколько типов:

1. Адресные.
2. Безадресные.
3. Пороговые.
4. Аналоговые.

Проведем краткий обзор всех типов. Некоторые варианты могут между собой пересекаться, их называют комбинированными.

Адресная ПС

В таких сигнализациях, сигнал «Пожар» формируется по другому алгоритму. Приемно-контрольный прибор (ПКП), получает информацию о состоянии всех датчиков контролируемого пространства о характеристике окружающей среды. Анализируя динамику, с которой меняются эти параметры, ПКП принимает решение о подачи сигнала «Пожар».

Основная фишка этой системы состоит в том, что сигнал пожарной тревоги принимает не отдельный датчик, а приемно-контрольный прибор на основании анализа изменения данных поступающих от извещателей.

В каждом извещателе, установленном в системе установлен свой адрес, который участвует в протоколе обмена данных между извещателем и ПКП. Поэтому, ПКП знает точное место, где сработал извещатель. Благодаря этому можно более оперативно реагировать на ситуацию.

Безадресные системы ПС

Такие пожарные системы имеют простую конструкцию, основная функция её, это отработка определенных алгоритмов, в зависимости от сигналов, поступивших от датчиков. Извещатели в этих системах обычно недорогие и несложные приборы. Их задача распознавать только три состояния работы: «Пожар», «Замыкание», «Обрыв шлейфа». Такие приборы имеют небольшую цену, но потребуется много кабеля для её монтажа. Их можно разделить на три типа.

Тип 1: трехпороговая безадресная ПС.

В этой сигнализации, она еще называется однопороговой, сигнал «Пожар» формируется, когда сопротивление шлейфа достигает определенного значения. Шлейф может принимать три значения сопротивления. Они соответствуют сигналам: «Пожар», «Короткое замыкание», «Обрыв». Такие типы ПС применяются на объектах большой и малой сложности. Монтаж такой сигнализации требует использования большого количества монтажного кабеля.

Тип 2: безадресная четырехпороговая система.

Её могут называть двухпороговой. Это вызвано тем, что в ней формируются два типа сигнала: «Пожар» и «неисправность». По сравнению с предыдущим типом, ПКП распознает два уровня сопротивления, поступающих от извещателей. Один соответствует сигналу «Пожар», второй «Неисправность». Сигналы выдаются датчиками, имеющими внутренний блок самодиагностики. Хорошо подходят для установки на небольших объектах.

Тип 3: безадресная четырехпороговая система 2.

Она способна различать сопротивления срабатывания одного или нескольких извещателей. Когда в этой системе срабатывает один извещатель, то выдается сигнал «Пожар 1», он считается сигналом потенциальной опасности, если сработало два и более, получаем сигнал «Пожар 2», это 95% гарантия пожара. Он включается алгоритм пожаротушения, запрограммированный в устройстве ПКП.

В таких пожарных сигнализациях часто наблюдаются ложные включения извещателей подключенных к одному шлейфу.

Пороговые ПС

Пороговые пожарные сигнализации относят к традиционным системам. Используемые датчики пожарной сигнализации, пребывают в одном из двух состояний: «Пожар» и «Норма». Когда датчик срабатывает, в шлейфе происходит скачек напряжения. Приемно – контролирующие приборы выдают сигнал пожар.

Однако ПКП не различают ложных срабатываний от начала пожара. Для минимизации ложных тревог, извещатели могут дублироваться. К плюсам такой системы относится ее относительная дешевизна, простота монтажа и управления.

К минусам можно отнести следующие пункты:

1. Отсутствует диагностика датчиков.
2. Нет сигнала неисправности.
3. Большой расход материалов для монтажа.
4. Температурный датчик обнаруживает возгорания при достижении определенной температуры.

При монтаже пороговые ПС используют два варианта подключения шлейфов: радиальное и модульное. Радиальное подключение, подключает ПКП по лучевой структуре. В случае пожара место, откуда он пришел сигнал, можно локализовать, только до шлейфа.

При модульном подключении, вы получите возможность осуществлять больший контроль пожарных извещателей. Вовремя находить поломку, принимать меры к её устранению.

Аналоговые ПС определяют место возгорания по номеру шлейфа. При наличии большого количества датчиков, подключенных к одному шлейфу, определить место возникшего возгорания затруднительно. Такую сигнализацию лучше использовать для небольших объектов. Она имеет небольшую стоимость оборудования и эксплуатации.

Схемы подключения

Для хороших результатов нужно не только выбрать датчик, но и правильно его подключить. Для этого есть 3 способа, все хорошо подходят для мостовой схемы питания.

Двухпроводная

Используется только для грубых измерений, поскольку на точность влияет сопротивление проводов. Диапазон длины этих проводов задается в паспорте устройства, нарушать его нельзя. Это ограничивает сферу применения такого способа подключения. Не подходит для устройств с классом точности АА и А.

Трехпроводная

В ней, помимо сопротивления чувствительного элемента, отдельно измеряется проводимость одного из монтажных кабелей, что позволяет вычесть эту величину из расчета. Предполагается, что сопротивления проводов равны между собой. При этом ток через сигнальный провод не течет, на него поступает только напряжение с датчика. Соответственно, изменение проводимости чувствительного элемента влияет на напряжение в сигнальном проводе, которое и регистрируется вольтметром.

Четырехпроводная

Электрическое сопротивление кабелей питания может различаться между собой. Достоинство этой схемы в том, что она позволяет учитывать проводимость сразу 2-х кабелей питания датчика. Принципиально не отличается от трехпроводной. Применяется для очень точных измерений в лабораторных условиях и эталонных установках. Последние 2 схемы допускают использование прибора в любых условиях. У них нет ограничений по длине проводов, что благотворно сказывается на общей компоновке систем измерения.

Виды извещателей

Для сравнения разберем четыре вида пожарных уловителей — тепловые и дымовые датчики, сенсоры огня и ультразвуковые датчики движения — их устройство и принцип работы.

Тепловые извещатели

Данный вид датчика представляет из себя компактную систему анализа температуры окружающей среды. При преодолении предельного температурного порога, датчик передает сигнал системе, и происходит срабатывание сигнализации.

В зависимости от принципа действия извещателя, он может реагировать на следующие виды параметров:

1. достижение температуры среды выше, чем указано в настройках;
2. скорость температурного роста выше выбранного параметра;
3. отслеживание двух вышеописанных условий (является, пожалуй, оптимальным вариантом).

Первый тип такого уловителя также называется пороговым. Они являются самыми первыми моделями пожарных детекторов. В данный момент не пользуются особой популярностью, так как начинают передавать сигнал, когда огонь уже разгорелся. Из-за этого тепловые датчики уступают дымовым.

Дымовой пожарный датчик

Данный тип детектора анализирует прозрачность окружающего воздуха при помощи ультрафиолетового или инфракрасного излучения. Он реагирует на частички дыма, проникающие внутрь светонепроницаемого корпуса. В таком случае, луч от светового источника внутри системы перестает попадать на контрольный фотоэлемент, что приводит к срабатыванию сигнализации.

Состоит такой детектор из разборного корпуса, платы, фоточувствительного элемента, а также элемента питания (в том случае, если извещатель автономный).

Монтируется, как правило, на потолке, либо около вытяжных отверстий, то есть — в тех местах, куда при возгорании дым пойдет в первую очередь.

Дымовые извещатели бывают точечные и линейные. Принцип работы линейного детектора основан на улавливании фотоэлементом излучения. Если воздух чистый — свет проходит. Если во воздухе присутствует дым — луч не достигает чувствительного элемента и включается оповещение.

Точечный датчик действует иначе — он рассеивает пучки света в окружающий воздух. При чистой среде это излучение рассеивается. При задымленности — луч отталкивается от частичек дыма и возвращается к детектору.

№	Полезная информация
1	Сенсор пламен

Детекторы подобного типа рекомендованы к использованию в промышленности, где нередко постоянное присутствие в воздухе дыма и пыли, а также возможные высокие температуры могут стать препятствием в работе датчиков двух предыдущих типов. Довольно дорогие и сложные в установке и эксплуатации системы, потому не используются в быту.

Принцип их работы состоит в распознавании очагов возгорания в определенном спектре — ультрафиолетовом, инфракрасном, электромагнитном — в зависимости от типа чувствительного элемента. Распознают не только открытый огонь, но и тлеющий не дымящий очаг возгорания.

У более простых и дешевых моделей существует возможность ложного срабатывания, например, от искр сварки. Это легко исправляется установкой дополнительных фильтров на чувствительный элемент детектора.

УЗ детекторы движения

Улавливают нехарактерные колебания воздуха в помещении и передают сигнал опасности. Когда возникает очаг пожара, теплый воздух начинает интенсивно циркулировать в помещении, быстро поднимаясь вверх. Распознав увеличение скорости перемещения воздушных масс, датчик передает сигнал опасности.

По способу формирования сигнала датчики делятся на:

• активные. Реагируют на отклонение показателей окружающей среды от заданных параметров;
• пассивные — на изменение параметров, вызванное появлением источника огня.

Рекомендуем купить

Схема установки извещателей

Схема установки зависит от его вида и технических показателей. Более подробно видно на нижеприведенном примере:

• В случае, когда для установки выбор остановился на извещателе стандартных параметров (действие на 85 кв.м. при высоте потолка 3-3,5 м), при этом если помещение имеет высоту от 10 до 12 метров, то действие уменьшается до 55 кв.м., то установка происходит под потолком.
• Расстояние между извещателями определено – 9 м. Соединение с поверхностью, на которую устанавливается извещатель, не должно превышать по ширине 10 см. При установке на колонны или стену берется расстояние от угла 10 см, а от потолка 10-30 см.

2 Используемые устройства

В состав противопожарной сигнализации входит множество устройств. Их можно разделить на следующие категории:

• сенсорные приборы — датчики и извещатели, находящиеся в разных местах здания и фиксирующие показатели окружающей среды;
• устройства, получающие и обрабатывающие данные, приходящие с сенсорных приборов;
• центральный компьютер или другое управляющее оборудование, которое контролирует работу всей остальной техники;
• системы для информирования людей об аварийной ситуации.

К контрольной панели могут подключаться отдельные периферийные устройства. Вот некоторые из них:

• звуковые и световые оповещатели;
• принтеры сообщений, печатающие служебную и тревожную информацию;
• пульт управления;
• модуль для изоляции короткого замыкания.

Датчики, задействованные в системе, могут делиться на два основных типа:

1. 1. Активные — постоянно издают сигнал и фиксируют его неизменность. Если в нём происходят какие-то изменения, ситуация трактуется как пожароопасная.
2. 2. Пассивные — реагируют на перемены в окружающей обстановке, возможно, вызванные возгоранием.

Механизм действия этих приборов тоже может отличаться. По внутреннему устройству их можно поделить на:

• инфракрасные;
• магнитокрасные;
• комбинированные;
• реагирующие на разбитие стекла;
• задействующие активные переключатели на периметре.

Контактные

Контактный тепловой пожарный извещатель предполагает наличие стального проводника внутри или нескольких. Они покрыты специальным веществом, реагирующим на изменение температурного режима. Он должен быть легкоплавким.

Нагрев чувствительного элемента контактного извещателя происходит из-за реакции покрытия при достижении определенных значений температуры окружающей среды. Происходит замыкание, а приемо-контрольные устройства оценивают сопротивление на данном участке.

Контактные извещатели просты в эксплуатации и имеют длительный срок службы. Их легко устанавливать, они практически не восприимчивы к пыли, повышенной влажности. Однако температурные диапазоны у них не широкие, поэтому выбор объектов установки для них ограничен. В сравнении с остальными типами недорогие и надежные. Тепловые датчики не меняют на новые.

Разновидности

Выбор модели противопожарной сигнализации зависит от компонентов и принципа работы. Поэтому современные виды пожарной сигнализации бывают нескольких категорий:

Пороговые — это извещатели, которые настраиваются на определенный порог чувствительности. Например правильно аппарат настроенный на определенное значение температуры, сработает после того, как температура в помещении поднимется до заданного предела. При монтаже используют радиальное подключение шлейфов и подключение, используя модули. Радиальные схемы подключения ПИ устраивают по лучевому принципу, то есть чем больше кабелей от панели управления к извещателям, тем плотнее можно охватить помещение на предмет реагирования. Если один из них сработает, на панели ПКП высветиться номер шлейфа. В случае пожара место, откуда он пришел сигнал, можно локализовать, только до шлейфа. Использование отдельных модулей обеспечивают возможность осуществлять контроль помещения большей площади, находить неисправность и осуществлять проведение индивидуального ремонта. Пороговыми системами пожарной сигнализации можно оборудовать торговые объекты, магазины, школы, детские сады, кинотеатры. Плюсы: невысокая цена, простота проектирования. Среди основных недостатков -минимальная информативность.

Адресно-опросные. В основе принципа действия адресно-аналоговых систем лежат параметры воздуха. В случае задымленности, извещатель срабатывает, передавая сигнал о пожаре. В таких схемах каждому прибору присваивается адрес его нахождения внутри объекта. Шлейфы располагаются радиально, то есть по кругу. И на каждый участок можно подключить до двухсот сенсоров, которые могут быть температурными, дымовыми, влажностными.
Панель управления в адресной системе опрашивает извещатели с определенной периодичностью в каком состоянии они находятся, а в пороговой — панель управления «ждет», когда один из датчиков сработает. Отсюда и преимущества данного вида:

• раннее обнаружение возгорания;
• возможность менять порог чувствительности приборов;
• простота монтажных работ;
• быстрая замена и обслуживание;
• невысокая цена.

Адресно-аналоговые.Аналоговая система от опросной отличается тем, что не сами извещатели передают сигналы, между ними и панелью управления устанавливаются приемно-контрольные приборы (ПКП), которые проводят опрос датчиков и анализ полученных сигналов после их приема, сравнивая их с порогами чувствительности. С одной стороны, эта система сложнее, но она имеет возможность быстрого реагирования на появление пожара, снижая количество ложных срабатываний. По всем позициям адресно-аналоговые системы противопожарной сигнализации превосходят остальные. У них только один минус – высокая стоимость.
Пожарная сигнализация (ПС), связанная с другими инженерными сетями безопасности называется интегрированной. Наличие такой системы дает возможность как дома, так и в офисе быстро реагировать на появление источника возгорания и спокойно эвакуировать людей, потому что интегрированная ПС в автоматическом режиме открывает входные двери, турникеты в общественных сооружениях, отключает вентиляцию.
Алгоритм работы:

Устройство и область применения тепловых извещателей

Несмотря на то, что критерием срабатывания является высокая температура, характеризующаяся стабильными характеристиками, для построения системы датчиков могут использоваться различные по принципу действия извещатели, что обуславливается внешними факторами.

Линейный тепловой пожарный извещатель – наиболее простое и в то же время эффективное техническое решение, так как представляет собой термокабель, прокладываемый по потолку помещения. Кабель имеет небольшое сечение, поэтому характеризуется доступной стоимостью. Такое решение позволяет контролировать помещения, имеющие большой объем или площадь, в том числе и характеризующиеся наличием агрессивных факторов — сильной загрязненностью, взрывоопасностью, пожароопасностью, наличием влаги или химических соединений. Все опасные производства оснащаются именно таким типом.
Принцип действия извещателя линейного типа заключается в воздействии температуры на чувствительный элемент, находящийся между двумя проводниками по всей длине термокабеля. Как правило, это чувствительный полимер, когда под воздействием температуры происходит его расплавление, в данном месте провода замыкаются и подается сигнал на пульт. Благодаря такой технологии удается определить точно место срабатывания. В паре с термокабелем устанавливаются и точечные извещатели линейного типа, подключаемые к нему же. Различают полупроводниковое, механическое, электромеханическое и оптоволоконное устройство линейного типа. Эти устройства работают по тому же принципу, что и термокабель, отличаясь конструкцией и эффективностью действия, их размещают над потенциальными местами возгорания.
Таким образом, помещение получает надежную защиту, поскольку сигнализация работает не только в определенных точках, а по всей длине прокладки линии.

4 Предназначение датчиков в пожарной сигнализации

Датчики пожарной сигнализации являются ведущим компонентом системы противопожарной сигнализации. Это извещатели, реагирующие на самые первые признаки возгорания. Эти чувствительные устройства способны оповестить оператора о возникновении пожара или появлении задымления на определенном участке подконтрольной территории.

Устройство состоит из нескольких составляющих, а конкретно датчик – это элемент, созданный для реагирования на внешние изменения. Это может быть не только огонь, но и высокая температура, едкий дым или яркий свет. Любые датчики пожарной безопасности используют для обнаружения опасности и передачи сигнала.

Пороговая система автоматической сигнализации

Существует множество разновидностей этих элементов, среди которых:

1. адресные и безадресные (пороговые) устройства;
2. ручные и автоматические.

По своей сути датчик пожара – это пожарный сигнализатор, гарантирующий моментальное определение места расположения очага возгорания. Элемент высокоточный, надежный и функциональный. Именно противопожарные датчики способны реагировать на тепловое излучение, задымление, изменение температуры окружающей среды.

Пожарная сигнализация – система, используемая для обеспечения качественной защиты жилых и производственных объектов не только от огня, но и от дыма или угарного газа. Оповестить о возникновении опасности может только надежный и качественный извещатель, входящий в состав устройств защитной системы.

Важно при выборе устанавливаемого устройства обратить внимание на особенности приобретаемого прибора, его способность обнаруживать пламя или задымление в конкретном помещении, нюансы, связанные с монтажом и эксплуатацией. Немаловажна и стоимость элемента
