Сухотрубы: виды и принцип работы систем пожаротушения

Виды сухотрубных установок: дренчерные системы и спринклерные устройства

К системам сухих труб подключаются дренчерные и спринклерные установки автоматического пожаротушения.

Дренчерные установки

Это сеть трубопроводов с распылителями дренчерами с различной формой, очень просты в исполнении. Между ними и водяным потоком нет никаких препятствий.

Работа системы начинается после сигнала АПС. Она реагирует на задымление, резкое и значительное повышение температуры или и того и другого вместе. После сигнала автоматически или вручную открывается запорный клапан, огнегасящая жидкость поступает в трубы и тушит пожар.

Спринклерные установки

Спринклерная установка для сухих труб — это система, в которой трубы заполнены сжатым воздухом или азотом. Этот воздух удерживает дистанционный клапан, клапан сухой трубы, в закрытом положении. Расположенный в отапливаемом помещении, клапан сухой трубы предотвращает попадание воды в трубу до тех пор, пока пожар не спровоцирует срабатывание одного или нескольких разбрызгивателей. Вы уже знаете, что спринклеры оборудованы тепловыми замками. Они реагируют на резкое повышение температуры в помещении.

При пожаре температура повышается, замок лопается, и образуется отверстие, через которое стравливается воздух. Давление в системе труб падает и открывает запорный клапан на границе сухой трубы и трубопровода с водой. Вода поступает в спринклерную установку и тушит пожар.

Спринклерная установка тушит пожар локально, в отличие от дренчерной. Ведь вода поступает туда, где температура повысилась и лопнул тепловой замок.

После ликвидации пожара необходимо слить всю воду из труб, просушить их. Это способствует более долгому сроку их эксплуатации, так как остатки воды и конденсата приведут к коррозии.

Примечания

1. ГОСТ 12.1.033-81 «ССБТ. Пожарная безопасность. Термины и определения» пп.12, 13
2. ↑ Технические средства и способы тушения пожаров Под общей ред. Иванова Б. П. —М.:Энергоиздат, 1981
3. Иванов Е. Н. Противопожарное водоснабжение — М.:Стройиздат, 1986
4. ↑ Корольченко А. Я., Корольченко Д. А. Пожаровзрывоопасность веществ и материалов и средства их тушения. Справочник: в 2-х ч. — 2-е изд., перераб. и доп. — М.: Асе. «Пожнаука», 2004. — Ч. I
5. Пожарный гидрант//Пожарная безопасность. Энциклопедия. — М.: ФГУ ВНИИПО, 2007
6. Противопожарное водоснабжение//Пожарная безопасность. Энциклопедия. —М.:ФГУ ВНИИПО,2007
7. Теребнев В. В. Справочник руководителя тушения пожара — М.: Пожкнига, 2004
8. Основные пожарные автомобили//Пожарная безопасность. Энциклопедия. —М.:ФГУ ВНИИПО,2007
9. Пожарная машина//Пожарная безопасность. Энциклопедия. —М.:ФГУ ВНИИПО,2007
10. Внутренний противопожарный трубопровод//Пожарная безопасность. Энциклопедия. —М.:ФГУ ВНИИПО,2007
11. Сухотруб //Пожарная безопасность. Энциклопедия. —М.:ФГУ ВНИИПО,2007
12. Установки пожаротушения//Гражданская защита. Энциклопедический словарь — М.:ФГБУ ВНИИ ГОЧС (ФЦ), 2015
13. Автоматические установки пожаротушения (АУП)//Пожарная безопасность. Энциклопедия. —М.:ФГУ ВНИИПО,2007
14. В. В. Теребнев, Н. С. Артемьев, Д. А. Корольченко, А. В. Подгрушный, В. И. Фомин, В. А. Грачев Промышленные здания и сооружения. Серия «Противопожарная защита и тушение пожаров». Книга 2. — М.: Пожнаука, 2006. с. 311
15. ГОСТ Р 12.3.047-98 Система стандартов безопасности труда. Пожарная безопасность технологических процессов. Общие требования. Методы контроля. Приложение C

Сухотрубная система пожаротушения: сфера применения

Сухотруб – это трубопровод, сухой, не заполненный огнетушащей жидкостью. Название системы говорит об этом. Система сухих труб может выполнять роль ВПВ, стационарной установки ликвидации возгорания, к нему может быть подключена дренчерная или спринклерная система пожаротушения.

Запорный клапан отделяет сухие трубы от труб с водой. При возникновении пожара клапан открывается, и вода поступает в сухотруб. После этого пожарный при помощи рукава, подключенного к сухотрубу, локализует возгорание, либо дренчерная или спринклерная установка вступают в работу и выполняет свою функцию.

Сухотрубная система пожаротушения предусматривается в помещениях с большой возможностью возгорания, например, на целлюлозно-бумажных заводах, складах, книгохранилищах, библиотеках или при проектировании саун.

Сухотрубные системы устанавливаются на предприятиях для безопасной эксплуатации помещений, где температура воздуха может упасть до отрицательных показателей, например, в холодильниках, погрузочных доках и складах. Либо там, где установлено дорогое, чувствительное к влаге оборудование или предметы искусства. При случайном срабатывании, что нельзя исключать, это дорогостоящее оборудование, музейные экспонаты или архивные государственные документы могут быть серьезно повреждены.

Сухотрубная система может быть частью противопожарной системы и использоваться в особых помещениях, где присутствие воды в трубах под давлением не приветствуется либо иногда опускается до минусовых показателей.

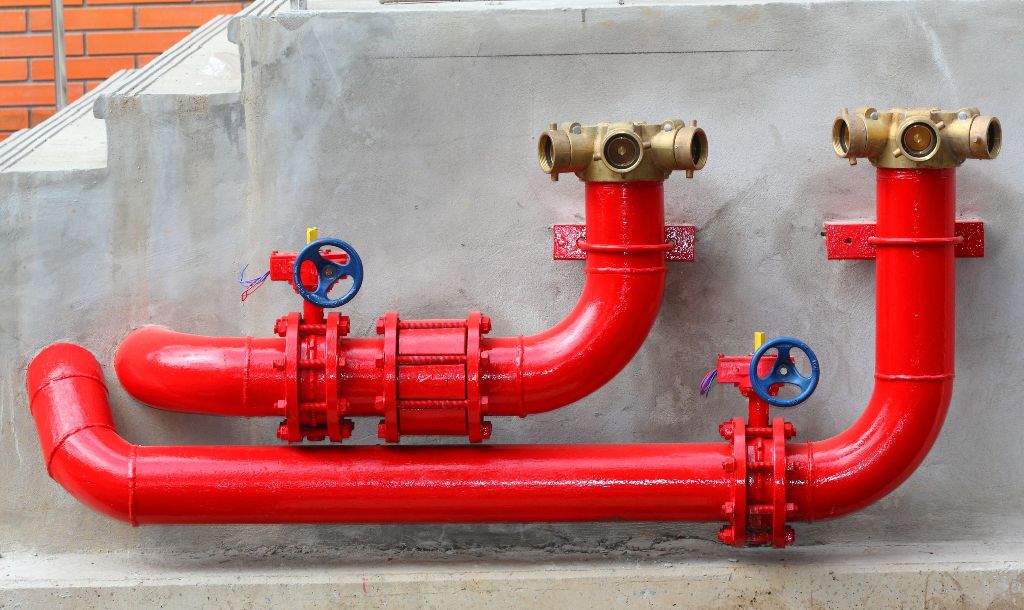

Также сухотрубом оборудованы здания в качестве наружного противопожарного водоснабжения.

Сухотрубный стояк — это вертикальный трубопровод. На каждом этаже в этом стояке предусмотрены противопожарные клапаны. Их число зависит от длины трубопровода, этажности здания и площади. Выполнен стояк из стали с антикоррозийным покрытием.

Наружный конец с соединительным стандартным фитингом расположен на высоте 135 см от уровня земли. Он обозначен специальным знаком. К нему может подключаться пожарный автомобиль или вентиль водопроводной системы для подачи воды.

Из чего делают трубы

Давайте посмотрим на материалы.

В этом отношении все трубы подразделяются на несколько категорий.

Классификация эта применима, конечно, не только в пожаротушении.

Оцинкованные газоводопроводные трубы

Этот вид патрубка проектировщики выбирают для разрабатываемых систем спринклерного, дренчерного ПТ, в качестве трубной разводки газовых АУПТ.

Они очень износостойкие и являются достойной заменой изделий из многих других материалов.

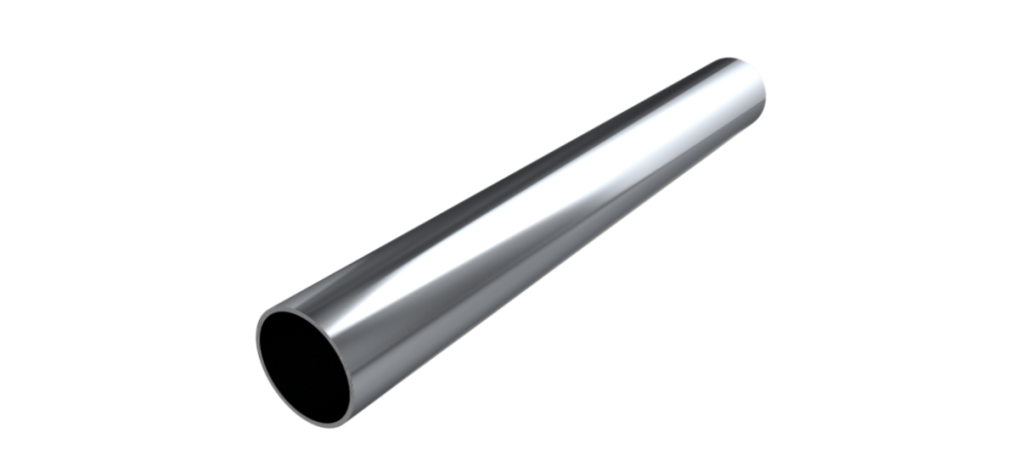

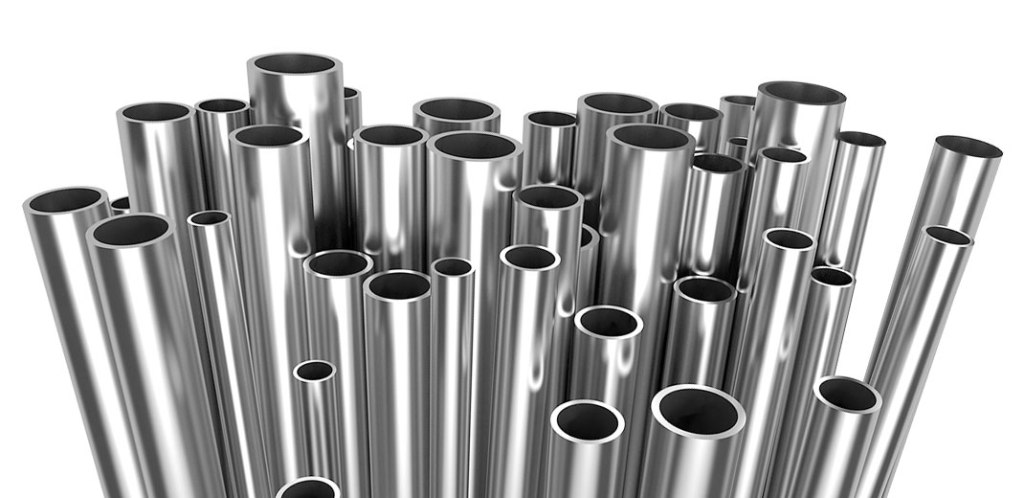

Стальные трубы

При изготовлении используется горячая формовка либо промышленная электросварка.

Для защиты от коррозии их покрывают цинком.

Он уберегает трубу от ржавчины, а также иловых образований.

Применяются в основном на промышленных предприятиях и реже (ввиду их высокой стоимости) для конструкций ВПВ.

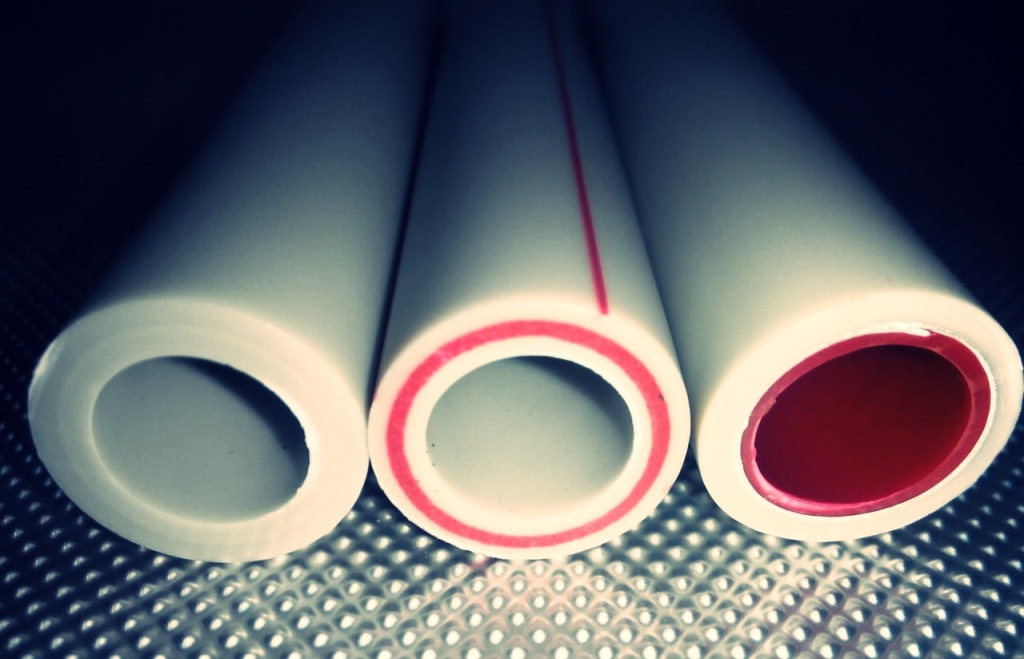

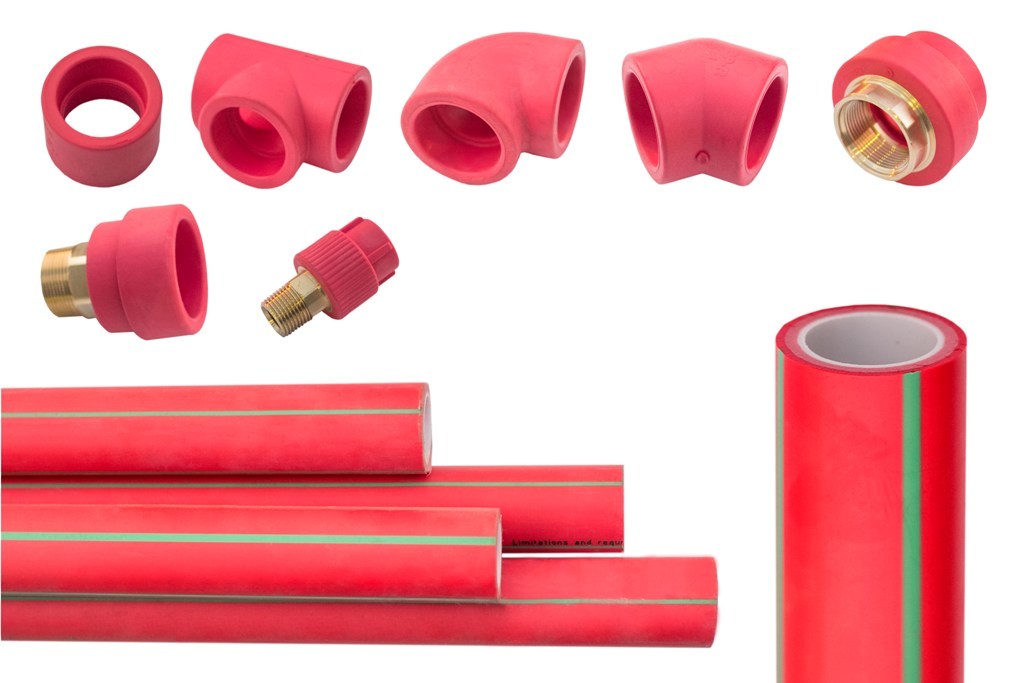

Полипропиленовые трубы

Этот органический полимер часто употребляется при прокладке водопровода внутри сооружения.

Достоинства: коррозийная стойкость, малый вес, стойкость к гидроударам, невысокая стоимость.

Применяются для монтажа АУПТ водяного типа, в том числе ТРВ.

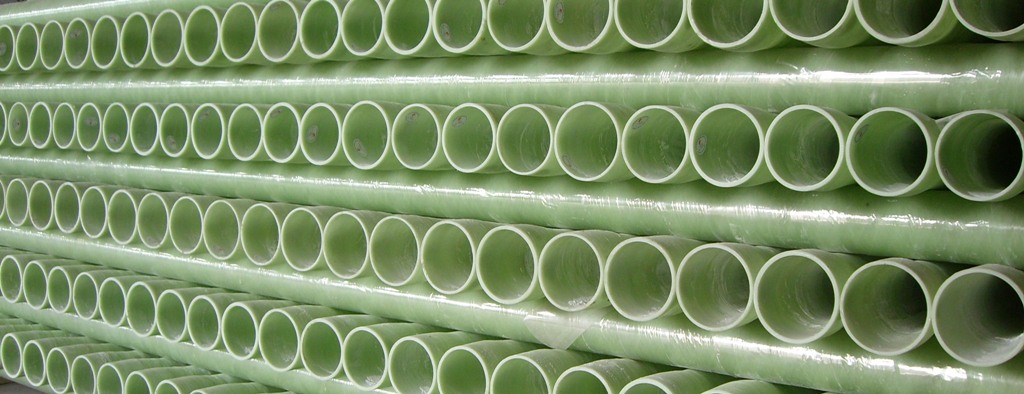

Стеклопластиковые трубы

Здесь в роли армирующего компонента выступают стекловолоконные нити, оболочки, огнезащитные вещества на основе базальта или прочие огнестойкие фиброволокна.

Металлопластиковые трубы

Эти конструкции состоят из алюминиевой либо медной проволоки в виде мелкоячеистой сетки, или тонкой фольги из таких материалов в сочетании с полипропиленом, полиэтиленом или ПВХ.

По сути, это армированный полимер. Он более прочный, устойчив к давлению транспортируемого ОТВ, внешним факторам.

И как любой пластик довольно гибкий.

Изделия из пластика, а также металлические трубы, содержащие в своем составе полимеры, хоть и позиционируются как магистрали для всех видов пожаротушения, но объективно таковыми не являются.

При газовом или аэрозольном тушении пожара предпочтительным было, есть и остается использование трубы из металла.

Пожарный сухотрубный стояк что это такое?

Обустройство системы пожаротушения предполагает установку специального оборудования. Среди активно применяемых систем наиболее эффективной считается сухотрубная.

Ее ключевым элементом выступает сухотруб – трубопровод, расположенный по периметру помещения и заполненный огнетушащим веществом.

Что такое пожарный сухотруб, в чем особенности системы и в каких сферах она получила наибольшее распространение, рассмотрим ниже.

Сфера применения

Установки с сухотрубными рабочими системами незаменимы на объектах, где повышена опасность возникновения пожаров.

В обязательном порядке их устанавливают:

• в реакторных и кабельных помещениях;
• при монтаже трансформаторов;
• на лесоперерабатывающих и целлюлозных заводах;
• на предприятиях, выпускающих бытовую химию;
• при обустройстве лафетных вышек;
• на лакокрасочных производствах;
• при обустройстве спортивных комплексов и культурных заведений;
• на лестничных клетках зданий с V степенью огнестойкости.

Неотъемлемым элементом выступает сухотруб и при обустройстве финских бань.

В помещениях небольшой площади при повышении температуры накапливаются горючие газы. И процесс возгорания может начаться даже без доступа кислорода.

Чтобы предупредить пожар и даже взрыв, который может возникнуть в момент открывания двери, необходимо сначала снизить температуру и лишь после этого переходить к последующим действиям. Эту задачу и выполняет сухотруб для сауны.

Запущенная в работу система путем разбрызгивания воды на стены и потолок остужает сауну, позволяя свободно войти в нее и завершить тушение.

Грамотно запроектированный и установленный сухотруб способен эффективно справиться с пожаром любой сложности.

Преимущества сухотрубов

Тушение пожаров с применением сухотрубной системы основывается на резком охлаждении зон горения. Основными преимуществами системы выступают:

• Простота монтажа и неприхотливость в эксплуатации. Ремонт отдельных узлов не нарушит работоспособность установки.
• За счет применения сухих труб рабочую часть системы допустимо устанавливать в неотапливаемых помещениях и эксплуатировать при температуре ниже 0°С.
• Доступная стоимость, как исполнительных агрегатов, так и основных узлов.
• Высокая эффективность пожаротушения, которая достигается за счет оперативного реагирования на очаг возгорания.

Зона орошения сухотрубной системы охватывает всю площадь, предотвращая тем самым не только распространение огня, но продуктов горения.

Конструктивные особенности

Название установки говорит само за себя. Ее рабочая часть выполнена трубами, не заполненными водой. Согласно требованиям пожарной безопасности диаметр труб установки для общественных зданий должен составлять 65 мм, а для высотных домов – 80 мм.

Разновидности и принцип работы

К сухотрубным системам могут относиться как дренчерные, так и особые конструкции спринклерных установок автоматического пожаротушения.

Дренчерные установки

Особенностью дренчерных сухотрубных установок является использование в сети оросительных трубопроводов специальных форсунок распылителей – дренчеров.

Они могут иметь различную форму и предназначаться для тушения водой, тонкораспыленной водой или пеной, однако у них всех есть одна общая черта – отсутствие теплового замка. Прохождению потока воды их трубопровода в зону пожаротушения ничего не препятствует. Инициацию процесса ликвидации очага возгорания берет на себя встроенная система пожарной сигнализации, детекторы задымления, возгорания, температуры. Открытые оросительные головки могут быть смонтированы строго вертикально или направлены под углом или иметь отражающую плоскость, которая формирует струю мелкодисперсной воды, превращая ее форму из купола в плоскость. Этот эффект нашел свое применение в водяных завесах, которые широко используются для предотвращения распространения огня.

Элементы систем пожаротушения монтируются над дверными, оконными или открытыми арочными проемами. После срабатывания струи мелкодисперсной воды особой формы изолируют горящее помещение, удерживая в нем дым и токсичные продукты горения, одновременно с этим такие завесы не препятствуют эвакуации персонала, подобно гермошлюзам в газовых установках.

Принцип работы сухотрубной системы пожаротушения зависит от типа побудительного механизма такой установки. Существует несколько наиболее распространенных типов:

По такому же принципу действует сухотрубная спринклерная система. Но в побудительном трубопроводе находиться сжатый газ. Это значительно расширяет область применения установок.

Спринклерные установки

Оросительные форсунки спринклерной системы имеют плавкие предохранители, препятствующие стравливанию газа, которым заполнен рабочий трубопровод сухотрубной системы. Основным исполнительным механизмом сухотрубной спринклерной системы пожаротушения является сухотрубный водосигнальный клапан:

• Клапан и его обвязка устроены таким образом, что небольшое давление в рабочем трубопроводе позволяет сдерживать более значительное давление воды в транспортном. После возгорания температурный плавкий замок разрушается и в зоне пожара несколько спринклеров начинают стравливать воздух или инертный газ. По достижении давлением критического значения сухотрубный клапан деблокирует подачу воды.
• Такая установка сочетает в себе преимущества спринклерной и дренчерной систем. Во-первых, подача воды или пены осуществляется исключительно в зону возгорания. Вне ее поступление ОВ блокируют уцелевшие спринклера. Во вторых, такая установка может эксплуатироваться при отрицательных температурах.

Есть и некоторые недостатки — срок реагирования на возгорание существенно увеличился.

Требования к изделиям

Конечно, к пластику и металлу нормативная документация устанавливает разные требования.

Использовать можно как тот, так и другой материал – вопрос в цене и типе огнетушащего состава.

Приведем некоторые требования, предъявляемые к трубопроводам пожарным.

СП 30.13330.2016 говорит, что для водопроводных сетей, включая ВПВ, мы можем применять латунь, бронзу, медь или устойчивые к коррозии стали для патрубков и соединяющей арматуры (муфты, крепления, монтажные скобы и пр.).

Кстати, этот СП разрешает пользоваться пластмассовыми (ПВХ, полипропилен, полиэтилен и другие виды полимеров), металлопластиковыми трубами для всех типов водопровода, кроме противопожарного.

Но мы часто слышим от компаний-производителей о выгодной замене металла полимерными материалами для ВПВ.

А нормативный документ утверждает обратное…

Что же получается – мы не можем применять для пожарного водопровода поливинилхлоридные, полиэтиленовые трубы?

Все-таки, можем.

Но с определенными условиями, касающимися сорта пластика.

Трубопроводы внутренние по СП 30, а также вводы водопроводов, трубы насосных, очистительных систем, стояки водопитателей, могут изготавливаться из стали или полиэтилена.

СП 5.13130.2009. Когда на Вашем объекте расположена водозаполненная спринклерная АУПТ,

либо для тушения огня используется технология ТРВ, то помимо стали, Вы сможете выбрать полимерный патрубок, но на нижеследующих условиях.

1. Необходимо получить сертификат ПБ на изделие из пластика. Для этого потребуется проведение испытаний изделия.
2. Проектирование Вы должны выполнять обязательно по СТУ для конкретного объекта. Можно доверить разработку спецтехусловий и методики огневых испытаний соответствующей профилированной организации. СТУ обязательно следует согласовывать с ГУГПС МВД России.

У СП5 есть еще одно обязательное требование.

Вероятно, это связано с давлением газового огнетушащего вещества, а для аэрозольных систем – температурный режим на выходе из аэрозоле-генератора, превышающий 450 °C (когда труба начинает плавиться).

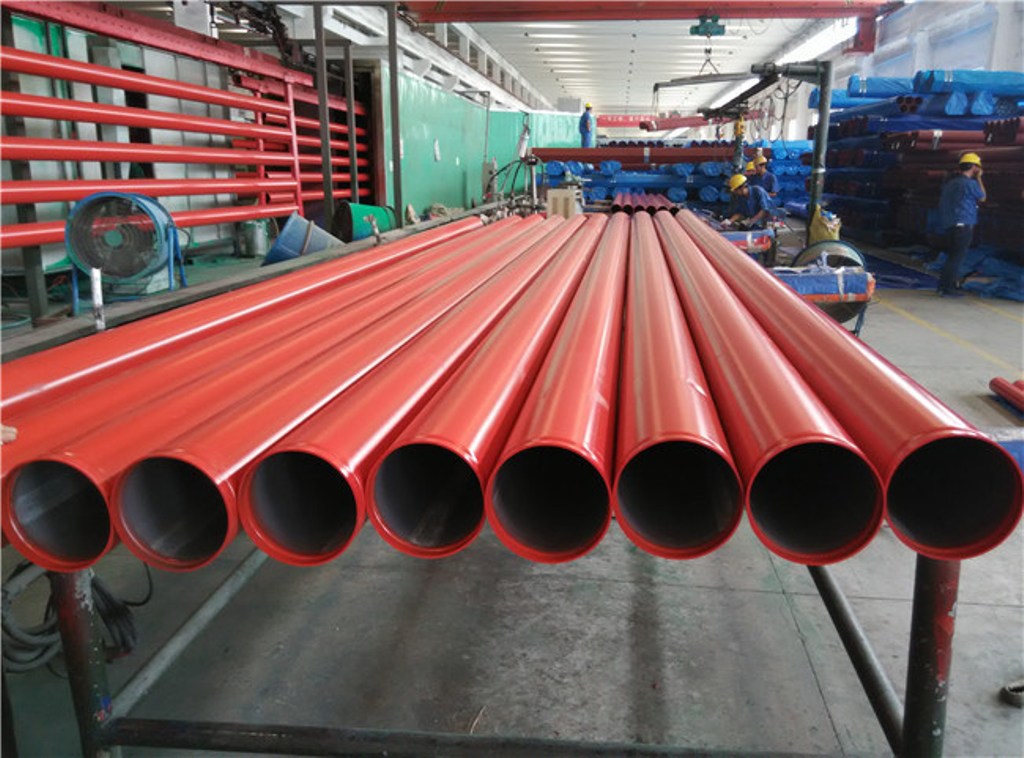

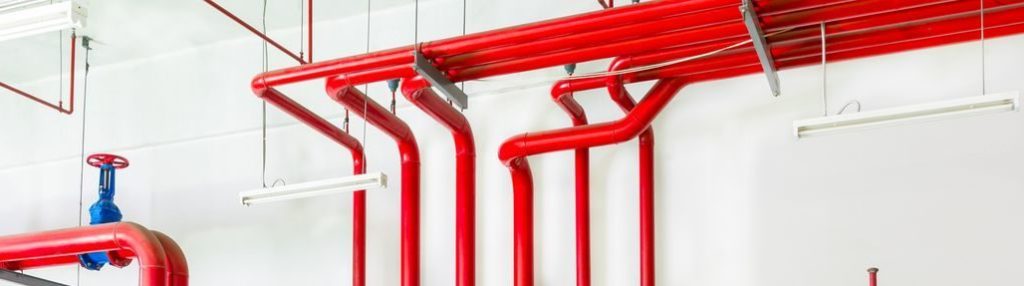

ГОСТ 14202-69 сообщает, как нужно красить трубопроводную магистраль.

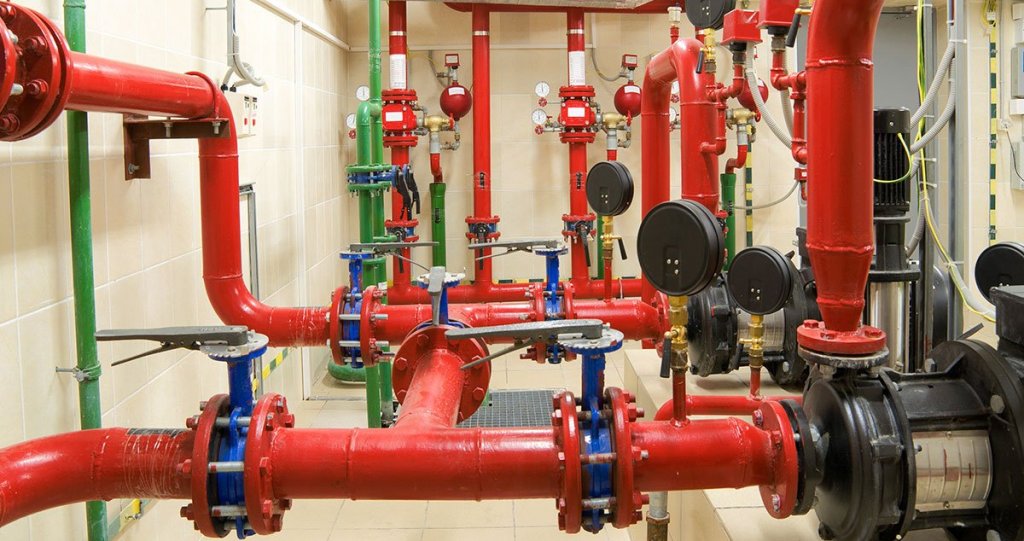

Окраска трубопроводов спринклерной, дренчерной АУПТ должна выполняться сплошным слоем.

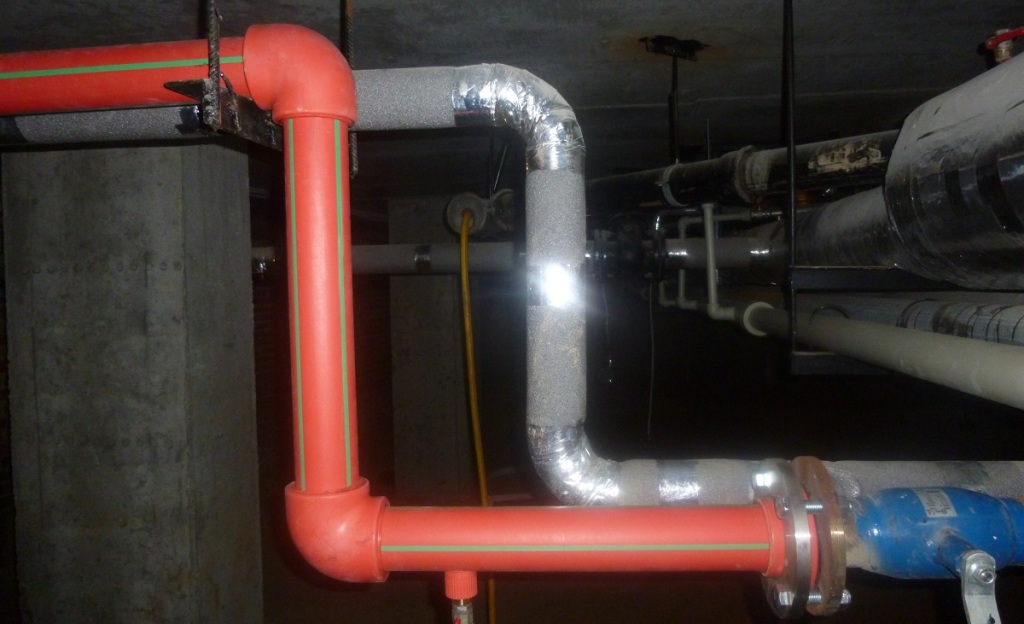

Огнестойкий пластмассовый патрубок тоже должен иметь красные цвета.

Допускается гофрирование трубы.

Что у нас в итоге получается?

• Спринклерные трубопроводы, а также системы ТРВ при определенных условиях допускают применение пластмассовых патрубков.
• Трубы для газового тушения, а также аэрозольные патрубки выполняются только из металла.
• Трубопровод из любого материала окрашивается всегда красным.
• Для водопроводных систем, в том числе ВПВ, используются только трубы из нержавеющих видов стали, либо латунные, бронзовые, медные. Так, если труба у нас стальная, она строго должна иметь внутреннее и наружное антикоррозийное покрытие.

Дополним обзор документации некоторыми стандартами из СП5, на которые стоит обратить внимание при проектировании трубной разводки: ГОСТ 3262-75, ГОСТ 8734-75, ГОСТ 8732-78, ГОСТ 14202-69, ГОСТ 10704-91, ГОСТ 14254-2015, ГОСТ Р 12.4.026-2015

Технология монтажа сухотруба в бане

Технология монтажа сухотруба подразумевает соблюдение конкретных требований. Прежде всего, трубопроводы следует монтировать строго по периметру парильного отделения посредством специальных крепежных элементов. После этого необходимо проверить надежность установленной конструкции

Важно, чтобы при возникновении чрезвычайной ситуации крепление системы выдержало воздействие негативных факторов

Трубы следует монтировать горизонтально, близко к потолку. От расположенной вверху конструкции выводится вертикальный стояк за пределами парильного отделения. На нем устанавливается уголковый запорный кран, снабженный механизмом соединения с источником подачи воды. Сухотруб, находящийся внутри парилки, должен быть оборудован специальными отверстиями, через которые подается вода после запуска системы пожаротушения. Размеры отверстий должны быть диаметром 3-5 мм. Расстояние между ними составляет 15–20 см. Вертикальные элементы конструкции не подразумевают наличие отверстий.

Виды сухотрубов

Существует две разновидности сухотрубных систем:

1. Спринклерная, предусматривающая разводку с оросителями. Она срабатывает автономно при разрушении разрывных замков-колб под воздействием повышенных температур. В спринклерных сухотрубах на время производственного процесса всегда должно быть ОТВ, которое циркулирует под давлением.
2. Дренчерная с форсунками, подающими мелкодисперсную струю воды или пены. В дренчерах отсутствует тепловой замок, они срабатывают посредством датчиков, которые запускают сигнализацию. Дренчерные, так же как и перфорированные сухотрубы, чаще всего устанавливают в саунах или банях.

При обустройстве дренчерных систем используют один из трех видов побудительного механизма:

• электрический, настроенный на определенный параметр, при нарушении которого сигнал ПС передает импульс на подачу воды;
• тросовый, предусматривающий наличие натянутого троса с легкоплавкими замками. При размыкании замка происходит активация задвижки, открывающей подачу воды;
• гидравлический, срабатывающий из-за разницы давления, меняющегося под воздействием температуры.

О пожарной безопасности в бане садоводческого участка

Пожарная безопасность в бане. На территориях дачных участков, в сельской местности многие строят бани. Они с давних времен пользуются большой популярностью, так как это отличный способ восстановить свое здоровье, расслабиться и успокоиться.

Но также это и немалый риск, так как баня – опасное в отношении возникновения пожаров строение.

Чтобы избежать неприятных последствий, нужно обратить внимание на особенности постройки и эксплуатации бани, печи или камина. Большую роль в этом вопросе играет сознательность самих людей, эксплуатирующих баню. Любой нагревательный прибор большой мощности, по своей сути, является пожароопасным объектом

Самые востребованные источники тепла в бане – это дровяные или электрические печи. Каждая парилка в этом случае становится объектом повышенной пожарной опасности. Поэтому следует обязательно придерживаться определенных требований противопожарной безопасности

Любой нагревательный прибор большой мощности, по своей сути, является пожароопасным объектом. Самые востребованные источники тепла в бане – это дровяные или электрические печи. Каждая парилка в этом случае становится объектом повышенной пожарной опасности. Поэтому следует обязательно придерживаться определенных требований противопожарной безопасности.

При установке металлических печей покупайте только сертифицированные изделия заводского производства. Ремонт и кладку кирпичных печей доверяйте квалифицированным специалистам.

Поверхность пола, расположенная непосредственно перед растопочной дверцей печи должна быть покрыта металлическим листом, размером 50х70 см, чтобы искры и выпавшие угли не послужили причиной пожара.

Все деревянные части здания должны находиться на достаточном расстоянии от печи и дымоходов или должны быть хорошо изолированными от них, для чего применяется кирпич, асбест, или пропитанный глиняным раствором войлок. Конструкции потолка из горючих материалов, не защищенные от возгорания, должны находиться от верха перекрытия кирпичной печи на расстоянии не меньше 35 см, а у металлических печей – на расстоянии не менее 1,2 метра.

Довольно часто пожар в бане случается из-за неправильно сделанного дымохода. Многие думают, что, купив и установив сэндвич-трубы, они решают все проблемы, связанные с правильным монтажом дымохода. Но на самом деле одной сэндвич-трубы недостаточно, обязательно надо применять проходной короб и соответствующую засыпку.

Сгораемые конструкции крыши (стропила, обрешётка) не должны находиться ближе 25 см до керамических труб без изоляции, а от наружной поверхности дымовых труб из кирпича не ближе 13 см. При этом, поверхность кирпичной дымовой трубы в чердачном помещении обмазывают глиняным раствором и после высыхания белят.

Это необходимо для того, чтобы на белом фоне было легче обнаружить возникшие дефекты.

О пожарной безопасности в бане. Дымоход печи – место обильного скопления сажи. Поэтому пожар вполне может возникнуть по причине её возгорания. При этом пламя может повредить кровлю или перекинуться на крышу. Вывод один – следить за чистотой дымохода и не допускать его засорения. При эксплуатации кирпичной печи необходимо регулярно следить за ее состоянием.

Неправильно сложенная печь в бане довольно часто становится виновницей пожара.

Бывают случаи, когда люди просто забывают о том, что баня топится. Простой недосмотр может также привести к пожару. Так что следить за топкой печи надо постоянно и не пускать это дело на самотек.

Ни для кого не секрет, что частой причиной пожара становится поврежденная или неправильно сделанная электропроводка. Поэтому к монтажу электропроводки, особенно если у вас электрическая банная печь, следует отнестись очень серьезно.

Последние документы в Базе:

Охрана труда

Щиты пожарные Журнал учета проветривания помещений

Приказ о соблюдении масочного режима

Журнал регистрации наряд-допусков на производство газоопасных работ

Инструкция по радиационной безопасности при проведении рентгеновской дефектоскопии

Пожарная безопасность

Допуск на тушение пожара в электроустановках

Календарный план противопожарной тренировки

Акт об итогах противопожарной тренировки

Приказ о действии работников при обнаружении пожара

Электробезопасность

Производственная инструкция по электробезопасности

Рабочая инструкция электромонтера

Журнал учета работ в электроустановках (примерный образец)

Инструкция ответсвенного за электрохозяйство

Виды пожарных шкафов для пожарного крана

Пожарный шкаф – металлический ящик для размещения первичных средств пожаротушения. Отдельно выделяют конструкцию типа ШПК – модуль для размещения пожарного крана. В зависимости от основного места расположения ШПК делятся на три группы:

• навесные глубиной 30 см;
• встроенные, которые монтируются в специальные ниши, и их размер зависит от конструктивных особенностей помещения;
• сдвоенные, расположенные один над другим.

Общие габариты шкафов зависят от того, какой комплект оборудования в них размещается. Кроме количества ПК основным параметром для расчета размеров ШПК является диаметр рукава крана (38.51 или 66 мм).

В зависимости от используемого остекления ШПК бывают двух видов:

• закрытые с «глухими» дверцами;
• открытые с дверцей из жаропрочного стекла.

К пожарным шкафам, в которых размещаются краны, предъявляют следующие требования:

1. Материал. Негорючие материалы: металл толщиной до 1.5 мм, пожаропрочный пластик, дерево, пропитанное антипиренами.
2. Дверцы. Распашные на 160° с возможностью опечатывания. Время открывания – до 15 сек.
3. Габариты. Масса до 35 кг для навесных, до 50 кг для встроенных, до 60 кг для напольных. Глубина – максимум 300 мм.
4. Антикоррозийное покрытие. Материалы должны выдерживать температуру -50…+50°С.

Маркировка ШПК зависит от вида конструкции:

• «Н» – навесной;
• «В» – встроенный;
• «О» – открытый;
• «З» – закрытый;
• «Б» – белый;
• «К» – красный.

Стандартно пожарные шкафы окрашены в красный цвет, чтобы их можно было легко идентифицировать в условиях задымленности. Если ШПК белый, то его маркируют красными знаками.

Особенности внутреннего противопожарного водопровода

Пожарный внутренний водопровод — это сложная система технических средств и трубопровода, предназначенных для доставки воды к клапанам, пожарным стволам, а также устройствам, служащиv для первичного тушения очага возгорания.

ВПВ обязательно устраивается на следующих объектах:

• многоквартирных жилых домах от 12 этажей;
• всех общежитиях;
• всех общественных зданиях;
• административных корпусах высотой от 6 этажей;
• клубах и театрах;
• конференц- и актовых залах;
• административных, производственных, хозяйственных, складских зданиях объемом от 5000 м3.

Внутренним пожарным водопроводом не оборудуются те объекты из перечисленного списка, в которых контакт с водой способен вызвать взрыв или повредить имеющимся материальным ценностям.

Что такое сухотрубы систем пожаротушения

Сухотрубный стояк (СТ) – сегмент не заполненной водой системы с точкой водозабора с атмосферным давлением внутри равным окружающей среде. Сухотрубное водоснабжение надо отличать от гидрантов и пожарных кранов (ПК), являющих собой специальную запорную арматуру, предназначенную для сдерживания воды под напором.

Стояк указанных целей не имеет, хотя может оснащаться ПК и клапанами, но чаще есть патрубок с соединительной головкой под рукава для подключения пожарной техники. Держать брандспойт около него необязательно, кроме случаев, когда он с ПК.

Сухой (второе название «воздушный») противопожарный водопровод для наружного или внутреннего пожаротушения состоит из вертикальных и горизонтальных участков труб по периметру или около охраняемой зоны с точками подачи/забора для орошения зон через рукава, другие техсредства.

Нормативные документы

Большинство вопросов по СТ не урегулированы НПБ. Во многом применяются правила как для противопожарных трубопроводов.

Нормативные акты
Основные (СП)
8.13130	Понятие
10.13130	Возможность применения для неотапливаемых объектов
Отдельные нормы (СП)
54.13330 (п. 7.4.4, 7.3.13)	Для МКД
113.13330 (п. 5.2.20, 6.2.4); 154.13130 (п. 6.2.3); 5.13130 (п. 5.10.19).	Для стоянок
Проверки
Постановление N 390 (Противопожарный режим)	п. 55 – обязательность контроля
Рекомендационные материалы, пособия
П 70.0010.09-90	Проектирование. Учитывают, что СНиП 2.04.02-84* заменен на СП 31.13330

Знак (обозначение) места сухотруба

Обозначается оборудование по ГОСТ 12.4.026, предусматривающим в табл. К.1 знак F08 для пожарного СТ стояка: квадрат с красным фоном, с контурами белого цвета, изображающими патрубок и полугайкой (соединительной головкой) со стрелкой, куда подсоединяется рукав. Цвет сухотруба – красный сигнальный.

Пожарная разметка около СТ обязательная, светоуказатель применяют при плохой видимости. Ящик – рекомендованный, но его ставят всегда, если есть ПК. Пример оформления – металлический короб с замком и возможностью пломбировки, на котором есть знак F08 и слово «СУХОТРУБ».

Устройство и принцип работы сухотруба

Алгоритм работы:

1. Пожарные подключают брандспойт к выходному пожарному сухотрубного клапану, выбранному как наиболее удобный (близкий к очагу возгорания) для тушения объекта.
2. Пуск (закачка воды). Отодвигают задвижку от пожарного водопровода, соединенного с сухотрубом или к его нижней соединительной головке фиксируют рукав, подающий ОТВ от источника:
3. Спецоборудования с водой (посредством мотопомп, насосов, пожарной машины, подающих воду из резервуара, водоема).

Гидранта.

Клапан открывают – ОТВ поступает к брандспойту.

Составные части:

• горизонтальные и вертикальные участки труб;
• стояки;
• в точках забора/отдачи воды по периметру здания – быстросмыкающаяся арматура (соединительные головки, полугайки) реже – запорные клапаны, ПК.

Пожарный сухотруб и его назначение

Оснащение помещения противопожарными системами требует установки дополнительного и специального оборудования. Одним из видов особых систем является сухотруб — пустой трубопровод, монтируемый по периметру комнаты и находящийся под воздействием атмосферного давления.

Функции и устройство сухотруба

Комплекс сухих трубопроводов — это обязательный элемент стационарных установок пожаротушения, монтируемых в трансформаторных будках, кабельных помещениях и реакторах.

Конструктивно сухотруб представляет собой систему горизонтальных труб, на которых размещены дренчерные или спринклерные распылители и запорные механизмы.

К задвижкам подводятся вертикальные трубопроводы, которые подают к оросителям воду из емкостей или других источников.

Таким образом при появлении возгорания вся площадь помещения заполняется огнетушащим веществом и пламя быстро подавляется.

Чаще всего сухотруб монтируют под потолком. В случае пожара краны на распылителях открываются и начинает поступать вода. Количество распылителей зависит от размеров помещения и длины сухого трубопровода.

К специальной головке сухотруба, выведенной на внешнюю сторону здания, можно подключить пожарный шланг и тушить огонь из гидранта или пожарной машины.

Область использования наружного сухотруба

Сухой трубопровод — эффективное и доступное средство борьбы с огнем. Поэтому сфера его применения довольно широка:

• станции метро;
• автомобильные стоянки;
• жилые дома и общественные здания;
• двухэтажные объекты V степени огнестойкости (сухотруб устанавливается на лестничных клетках и выводится на чердак);
• лафетные вышки;
• кабельные сооружения, стоящие отдельно от зданий;
• элеваторы.

При монтаже сухотруба требуется соблюдать такие правила:

• В зданиях класса Ф5.1 — Ф5.3 трубопровод диаметром 80 мм монтируется в точках расположения пожарных лестниц.
• При высоте здания до карниза более 10 метров и ширине 24 м, то стояки сухотруба устанавливаются на верхнем и нижнем концах стояка.
• Сухотруб допускается не размещать в зданиях шириной менее 24 м и высотой до карниза не больше 10 м.

Сухотруб можно встретить практически в каждом помещении сауны.

В небольших помещениях при повышении температуры накапливаются горючие газы, вследствие чего возгорание может начаться даже без присутствия кислорода.

Чтобы вовремя снизить температуру и не допустить взрыва или пожара и устанавливается сухой трубопровод.

Достоинства и недостатки сухотрубных систем

Сухой трубопровод приобрел широкую популярность благодаря таким плюсам:

• простота установки и эксплуатации;
• возможность замены неисправных деталей без нарушения работоспособности комплекса;
• систему можно использовать в неотапливаемых помещениях и при температурах ниже 00С;
• низкая стоимость;
• быстрое реагирование на пожар и снижение температуры в помещении.

Применение сухотруба способствует не только подавлению огня, но и препятствует  распространению продуктов горения.

Существенных недостатков у сухотрубной системы два: большая площадь орошения даже в тех случаях, когда в этом нет необходимости, и значительный расход воды или пены.

Виды сухотрубных систем

Непосредственно трубопровод везде одинаковый, отличаются распылители. В зависимости от типа оросительных головок выделяют такие типы сухотрубов:

• спринклерные;
• дренчерные.

Основная отличительная черта спринклерных распылителей — наличие теплового замка, который предотвращает стравливание газа, заполняющего рабочий трубопровод сухотрубного комплекса. Спринклер срабатывает только в том месте, где присутствуют признаки пожара.

Центральный элемент спринклерного сухотруба — водосигнальный клапан, необходимый для сдерживания воды, находящейся под высоким давлением.

После достижения определенной температуры плавкий замок распадается и начинается спускание воздуха или инертного газа.

Когда  давление поднимается до критического уровня, сухотрубный клапан обеспечивает подачу воды.

Испытание сухотруба

Согласно требованиям пункта 55 «Правил противопожарного режима в РФ», руководители предприятий, организаций должны как минимум дважды в году – осенью, весной организовать проверку, испытание на работоспособность систем, оборудования наружного, внутреннего водоснабжения, предназначенного для тушения возможных пожаров; к которым относятся и сухотрубы, установленные как снаружи, так и внутри зданий, с составлением актов по каждому виду оборудования.

Такая периодичность, за исполнением графика которой должны следить ответственные за пожарную безопасность объектов, позволяет всем быть уверенными, что стояки, запорная арматура сухотрубов не имеет механических повреждений, находится в исправном, работоспособном состоянии. Проверка давлением воды позволяет установить герметичность всех соединений.

Целесообразно совмещать проверки состояния сухотрубов с проверками наружных вертикальных, маршевых пожарных и эвакуационных лестниц, ограждений крыш (кровель), так как, как правило, стояки пожарных сухотрубов устанавливаются в непосредственной близости, параллельно конструкциям таких лестниц; а верхняя сухотрубная разводка, с установленными запорными клапанами, прокладывается по парапету обслуживаемых крыш, вдоль ограждения кровель зданий.

Весь комплекс работ обычно проводят организации, специализирующиеся на оказании противопожарных услуг, в том числе по договору аутсорсинга пожарной безопасности.
