Виды

Датчики движения подразделяются на:

• Инфракрасные. Реагируют на тепло. Применяются внутри зданий и безопасны, однако, могут возникать сбои.
• Ультразвуковые. Излучают волны 20-60 кГц. Звук отражается от объекта, улавливается и анализируется устройством. Минусами является невысокая дальность действия, при медленном перемещении объекта может не среагировать, при наличии в доме домашних питомцев лучше отказаться от его использования. Возможным плюсом стоит считать отпугивание комаров.
• Акустические. Реагируют на шум. Используются только в подвалах.
• Микроволновые. Используется электромагнитная волна с частотой около 1ГГц. Устройство отличается компактным размером, его легко можно скрыть с помощью монтажа. По радиусу воздействия он охватывает большое расстояние, определяется мощностью передатчика и чувствительностью приемника. На работу сенсора среда вокруг почти не оказывает воздействия. Минусом считается высокая цена.
• Комбинированные. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.

Далее подразделение датчиков происходит по месту расположения и установки:

• Снаружи здания. Радиус работы колеблется от 100 до 500 метров. Обычно это частные дома, предприятия производства и дворы.
• Внутри здания. По характеристикам подбирается оптимально согласно площади помещения. Отличаются малым радиусом действия. Могут располагаться, например, в подъездах, квартире, комнате.

По способам установки и монтажу оборудования подразделяются на:

• Настенный или угловой. Согласно названию крепится на стену или же к потолку. Имеют малый угол обзора, следовательно, позволяет избежать ложных срабатываний сенсора.
• Потолочный. Крепится на потолок, угол обнаружения 360 градусов. Это очень актуально для помещений, где есть несколько дверей.
• Встраиваемый. Миниатюрные модели, которые устанавливаются в незаметном месте.

По способу питания электрической энергией происходит разделение на:

• Проводные. Имеют очень надежный источник электропитания, что обеспечивает бесперебойную и практически безотказную эксплуатацию регистратора помещения. Минусы в необходимости протягивать метры провода и поиске свободной розетки.
• Автономные. Питание происходит за счет одного или нескольких аккумуляторов, которые чаще всего находятся внутри датчика в корпусе. Имеются модели, работающие на солнечных батареях. Минус в постоянном контроле потребляемого тока, изменяющего свои значения во времени.

По количеству контактов подразделяются на:

• Двухконтактные. Используются в паре с простыми лампами, включенными в сеть 220V.
• Трехконтактные. Находят применение с разными видами ламп, а также рекомендуются для подключения катушки магнитного пускателя, с подключением мощной нагрузки.

Это лишь основные группы, по которым происходит разделение данного типа оборудования, их достаточно много.

Сравнение моделей

В целях наглядности составим таблицу рассмотренных нами датчиков с характеристиками.

Модель	Угол обзора, градусы	Дальность, м	Максимальная мощность нагрузки, Вт	Высота установки, м	Габариты, мм	Вес, г
Orbis 360 градусов CIRCUMAT PRO CR белый ДУ OB134912	360	30	2200	7	140х80х175	340
IP44 Brennenstuhl 1170900(180 градусов)	180	12	1000	7	100х150х75	220
Feron Sen 30 230V 500W 5-8 см 30 с белым кабелем 1,5 м 22068	30	0,08	500	–	79х35х19	61
ТDМ ДДМ-02 SQ0324-0021	180	8	1200	3,5	86,4х60,4х98	180
Camelion LX-28A 6438	360	6	1200	2,5	120х65х120	149
Rev Ritter «Action» 110	110	12	1000	2,5	120х65х120	185
EKF PROxima dd-ms-22B	360	6	2000	4	115х25х115	110

Круговое слежение – или датчик движения с действием на 360 градусов

В этом варианте слежения, в охранную зону датчика попадает все, что входит в так называемый конус с вершиной крепления самого следящего прибора. Что касается места использования этого отслежывателя, то оптимальная область его применения это прежде всего:

• автостоянки;
• открытые складские и торговые площадки;
• приусадебные участки;
• парки и скверы, прочее.

Системы такого плана могут успешно функционировать в пределах температур от – 30 и до + 50 по Цельсию. В случае обнаружения движения, эти устройства могут включать освещение на охраняемом участке.

Особенно актуальны системы такого плана в различных помещениях, и прежде всего в:

• залах развлекательных центров;
• в отделах различных торговых точек;
• в банках, и тому подобное.

В этом варианте прибора, происходит совмещение инфракрасного и радиоволнового детектора. Датчики успешно применяются в системах освещения для эффективности управления светом и экономии электрической энергии. При появлении движения на объекте, система включает освещение, и успешно выключает его через заданное время, после того как движение прекращается.

Как выбрать датчик движения

Производители выпускают извещатели, которые можно использовать в загородных домах, на даче, промышленных и торговых предприятиях. Независимо от сферы применения к выбору оборудования необходимо подойти избирательно. Это позволит приобрести сенсор, работающий в тех условиях, которые актуальны для пользователя. Необходимо учитывать место монтажа, особенности установки, тип питания устройства. Важными критериями являются чувствительность, радиус действия, защищенность от ложного срабатывания. Не все модели работают автономно, некоторым требуется центр управления, через который идет взаимодействие с пользователем.

Место монтажа

Выпускаются модели для внутреннего и наружного применения. Устройства, используемые на улице, должны стабильно работать при постоянном негативном влиянии климатических факторов. Для защиты от прямого попадания дождя необходим корпус, герметичность которого подтверждена стандартом IP. Лучшие сенсоры для наружного применения не реагируют на перемещение холодных или теплых масс воздуха, на функциональность не оказывает влияние солнечный ультрафиолет, дождь, град. Устройства должны обладать большим радиусом обнаружения.

Детекторы для внутреннего применения нуждаются в хорошей защите от пыли. К корпусам этих устройств предъявляются менее строгие требования. Комнатные сенсоры могут иметь ограниченную чувствительность, небольшой радиус действия, который должен соответствовать размерам комнаты. Самый удобный формат связи для таких устройств – через домашний роутер.

Способ установки

Монтаж не должен вызывать трудностей у владельца недвижимости. Способ крепления обязательно учитывает условия эксплуатации. Уличный датчик движения фиксируют с помощью кронштейнов, который позволяет менять наклон для улучшения охвата. Сенсоры системы освещения можно крепить непосредственно к стене саморезами через предназначенные для этого монтажные отверстия в корпусе. Конструкция этих устройств предполагает такой способ фиксации: производители специально делают заднюю стенку корпуса плоской.

Использование в жилой зоне дома или городской квартиры ставит свои требования. Детекторы не должны мешать повседневной деятельности, занимать много места. Приветствуется возможность сделать устройство малозаметным. Самый простой способ открытого монтажа – на двухсторонний скотч. Альтернатива – использование специальных подставок, идущих в комплекте.

Самый сложный способ установки – скрытый монтаж. Доверить эту работу лучше профессионалам. Для установки потребуется небольшая ниша в стене, аналогичная выемке под выключатель или розетку. Лицевая панель датчика для скрытого монтажа имитирует электроустановочное изделие, которые не вызывает тревоги у злоумышленника, пытающегося обойти детекторы.

Вид питания

Выпускается оборудование, работающее от электросети и автономных источников питания. Для моделей, не связанных в единую систему с осветительными приборами, подключение электропроводки не всегда оправдано. При монтаже датчиков потребуется выполнять скрытый монтаж проводов, это дополнительные затраты. Выполнить штробирование стен не всегда возможно. Преимуществом сетевых моделей является стабильная подача электроэнергии.

Оборудование с автономным питанием отличается простым монтажом, независимостью от состояния электросетей в населенном пункте. Выбирая датчик движения для дачи лучше остановиться на этом варианте. Производители предлагают модели, работающие от аккумуляторов, батарей формата АА и ААА, «Крона». Миниатюрные сенсоры комплектуются «таблетками». При выборе необходимо учитывать энергопотребление устройства, емкость рекомендованного источника питания. Это позволит приобрести технику, у которой не нужно постоянно менять батарейку. Автономные модели должны иметь индикатор о заряде.

Радиус действия

Расстояние, на котором датчики фиксируют движение, называется радиусом действия. Для устройств, используемых в помещениях, этот показатель определяется размерами комнат, коридоров. Эффективно работают модели, фиксирующие перемещения на расстоянии до 4-5 метров. Уличные детекторы должны иметь больший радиус действия. Производители предлагают сенсоры с дальностью 11-12 метров. Этого достаточно для обнаружения злоумышленника на подходе к охраняемому объекту. Если территория большая, то рекомендуются датчики с радиусом действия 20-25 метров.

Для систем уличного освещения достаточно фиксировать движение на расстоянии до 6 м. Этого достаточно для создания комфортных условий на городских тротуарах, аллеях, площадках в парках.

Как правильно установить

При установке важно обратить внимание на:

Специфику помещения. К примеру, акустический датчик ставить на заводе или в производственном цеху нет смысла – в подобных местах всегда шумно, сенсор даст большое число ложных срабатываний.

Охватываемую территорию

Важно учесть, что ввиду конструктивных возможностей сенсора и особенностей среды передачи сигнала для линейных помещений (коридоров) лучше подойдет микроволновой или ультразвуковой сенсор, для всех остальных – инфракрасный или акустический.

Тип монтажа. В системах безопасности важно установить датчик в нишу или спрятать в стену, поэтому применяются датчики скрытой установки, для дома же можно обойтись обычными настенными или потолочными.

Время работы

По срабатыванию датчик будет отправлять сигнал светильнику о необходимости не размыкать цепь питания и освещать контрольную территорию. Длительность данного промежутка можно настроить, но максимальное время у каждого девайса сугубо индивидуально.

Сравнение роботов пылесосов: основные отличия

1. Сохранение карт помещения. Роботы 360 сохраняют до 10 различных планов этажей и могут определять местоположение во время уборки. Умные-пылесосы подходят для многоэтажных домов.
2. Моющийся фильтр HEPA. Фильтр, который можно мыть водой, служит дольше, чем тот, который нельзя промывать.
3. Виртуальные границы. Приложение 360Smart позволяет устанавливать виртуальные стены, чтобы робот не пересекал границы определённых зон, например, там, где стоят миски домашних питомцев.
4. Зонная уборка. Опция отправляет устройство в определённую зону. Также можно выбирать нужные комнаты и устанавливать последовательность их уборки.
5. Мониторинг в реальном времени. В приложении вы можете наблюдать за движением своего робота в режиме реального времени. Вы видите, где помощник убрал, а где ещё нет.
6. Турбощётка. Щётка имеет съёмные торцы, благодаря чему её проще очищать от волос и шерсти домашних животных.
7. Голосовые помощники. Каждая модель совместима с Amazon Alexa и Google Assistant.
8. Идентификация ковров. Умные-пылесосы 360 повышают силу всасывания при заезде на ковры и уменьшают при возвращении на гладкий пол.
9. Лидар. Большинство моделей оснащено лазерным дальномером, который помогает рисовать точную карту и зонировать помещение. У флагманской модели 360 инновационная конструкция лидара – он скрыт под лицевой панелью.
10. Док-станция. У каждой базы есть отсек, куда можно сложить излишки кабеля. А у некоторых моделей есть полноценная станция самоочистки.

Животные

Животные
имеют температуру близкую к температуре тела человека, а значит при их
перемещении прибор также будет включаться. Чем меньше тело животного, тем
меньше тепла оно излучает.

Ложные
сработки на кошек или собак ликвидируются несколькими способами. Во-первых, это
делается не крутилкой на уменьшение чувствительности, как многие думают, а
поворотом самой сферы.

Достаточно
приподнять сферу немного вверх. Тем самым вы уберете из ее видимости
поверхность земли или пола возле самого датчика.

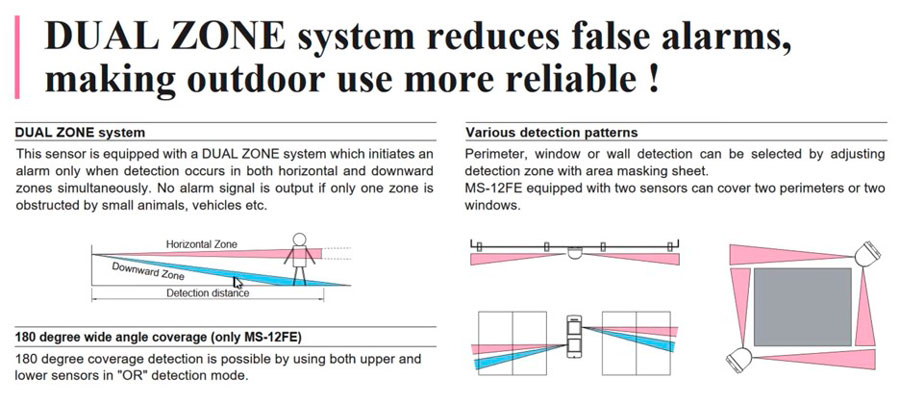

Во-вторых, можно применить двухзонные датчики, у которых в одном корпусе встроено сразу два сенсора, контролирующие независимые друг от друга области (верхнюю и нижнюю).

Только человек может пересечь их одновременно, а собака нет.

Если она, конечно, не будет ходить на задних лапах

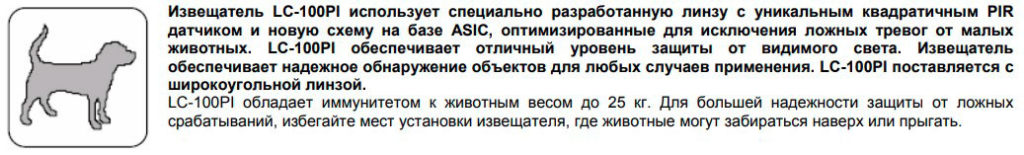

В-третьих, в некоторых девайсах есть заводские переключалки, обеспечивающие так называемый иммунитет от животных.

Переключение
режимов рассчитано на тела животных от 15кг (1-е положение) до 25кг (2-е
положение). Все что будет попадать в зону контроля меньше этих размеров, не
должно приводить к сработке.

Однако есть одно НО. Все это работает, если животное спокойно прогуливается по земле на удалении в 2-2,5м от линзы.

Если же кошка запрыгнет на дерево или крышу дома и оттуда на высоте сиганет вниз, пересекая сразу несколько зон контроля, то ложное срабатывание неминуемо.

А
если у вас дома нет ни кошек, ни собак, ни птичек, а датчик все равно
срабатывает? Тогда ищите возле корпуса девайса паутину.

Всякие
паучки, мотыльки и мухи очень хорошо раздражают сенсор, даже несмотря на малый
размер. Здесь играет роль их близость расположения от датчика.

Выбираем место установки

Сразу стоит отметить, что датчики движения могут быть уличными и для помещений. Первые, например, специально изготовлены для работы на открытом воздухе. Они отличаются устойчивостью к различным погодным факторам — к жаре, морозам, осадкам и прочим неблагоприятным условиям.

Конкретные показатели влагозащиты и температурных режимов отличаются от места к месту, поэтому при выборе нужно смотреть на характеристики определенной модели и соответствовать полученную информацию с совместимостью с регионом. Особенно сильно это касается либо крайне северных, либо крайне южных регионов России, где может быть очень жарко или очень холодно.

Нужно тщательно выбирать место установки

Датчики для помещений, как правило, не так хорошо защищены, нежели уличные. Они предназначены для более «мягкого климата». Их лучше ставить на веранде, в подъезде или же дома.

По способу крепления они могут быть двух типов — настенными и потолочными. Первые проще в установке, так как они не требуют сложных расчетов и действий: достаточно нацепить на стену и направить сенсор на необходимую зону действия. Правда, максимальный охват настенной модели — 270 градусов, в то время как потолочные обозревают на все 360°. Установка потолочных камер, как правило, требует некоторых расчетов.

Очевидные преимущества и недостатки таких систем

Что касается преимуществ использования систем такого плана, то прежде всего они заключаются в том, что к примеру, одного датчика движения вполне хватает для охраны определенного помещения. Таким образом возможность одного устройства эффективно охватывать большую площадь дает возможность сэкономить на количестве датчиков для охраны помещения.

Как уже говорилось выше по тексту, существуют модели таких систем где успешно сочетаются два детектора в одном корпусе. То есть это радиоволновый датчик и инфракрасный его аналог. Сочетание таких двух датчиков дает прекрасную возможность охранной системе максимально надежно фиксировать нарушение охраняемого помещения. Так как изделия такого плана выпускаются в беспроводной интерпретации, то это в значительной мере упрощает монтаж такого прибора и его использование по назначению. Мало того, наличие в системе очень мощного реле дает возможность быстро включать и выключать не только осветительные лампы, но и многие другие установленные нагрузки.

Что касается недостатков этой системы, то к ним можно отнести прежде всего очень низкую защищенность от помех радиоволнового датчика.

Критерии выбора видеорегистратора

Выбрать подходящий вариант достаточно сложно. Чтобы упростить этот процесс, стоит следовать нескольким критериям.

Критерии выбора:

• Разрешение видеосъёмки. В современных реалиях минимальным разрешением считается Full HD (1920×1080). В низком ценовом сегменте есть приборы с HD разрешением (1280×720), но не стоит ждать от них хорошего изображения.
• Компоненты из которых состоит прибор. Качество изображения зависит от трёх основных компонентов — матрица, процессор, объектив. Качественные процессоры выпускают компании Ambarella и Novatek. Можно рассмотреть модели компании SilverStone. Хорошие матрицы выпускают Sony или OmniVision. Объектив должен быть стеклянным, минимум с пятью линзами.
• Автономная работа. Регистраторы не предназначены для работы от встроенного аккумулятора. Он нужен для сохранения видеофрагментов после отключения от внешнего питания.
• Желательно чтобы прибор был оснащён датчиком удара. Он реагирует на столкновение и сохраняет запись, защищённую от перезаписи. Настроить датчик желательно на минимальную чувствительность. Иначе за аварию будут приниматься лёгкие сотрясения, и память быстро заполнится.

Существует разрешение Super HD (2304 × 1296). Съёмка ведётся в Full HD, затем оно программно растягивается до Super HD.

Перед покупкой нужно посмотреть примеры видеосъёмки на конкретном устройстве. Так удастся понять, насколько прибор подходит.

Датчик движения не отключает свет

А
что делать, если прибор как бы завис и вообще не реагирует ни на какие
перемещения возле него и тупо держит лампочку или светильник постоянно
включенной?

Дело
в том, что переключающим механизмом внутри прибора выступает реле, контакты
которого со временем могут элементарно залипнуть.

Чтобы исправить ситуацию, просто постучите по корпусу девайса при ВЫКЛЮЧЕННОМ питании. Только не молотком, а например, прорезиненной ручкой отвертки.

В
большинстве случаев это помогает. Если же он, наоборот, щелкает, но при этом не
включается, тогда все более серьезно и скорее всего придется менять реле или
целиком сам датчик.

Дверь или окно

Очень часто датчик движения может срабатывать при открывании дверей или окна. Причем в этот момент в его зоне контроля никого не будет.

Например,
датчик стоит в спальне или в самой дальней комнате, а срабатывает он почему-то
при открытии входной двери в дом.

Из-за
чего это происходит? Основная причина – сквозняк и резкое перемещение теплых
потоков воздуха.

Допустим
у вас на солнце нагрелся подоконник и когда вы открываете дверь, нагретые массы
воздуха возле этого подоконника начинают быстро перемещаться в другое место.

Что в этот момент видит сенсор? Правильно — он видит инфракрасное движение, причем немалых объемов, а значит его задача среагировать на это.

Были
даже случаи, когда нагревался не подоконник, а металлический порожек перед
входной дверью снаружи дома. Датчик движения при этом располагался в прихожей.

Стоило
кому-то из домочадцев открыть окно в любой части дома и это неминуемо приводило
к срабатыванию сигнализации.

Оказывается,
из-за сквозняка, гуляющего под дверью, теплый воздух засасывался и попадал
внутрь. Инфракрасный перепад температуры тут же фиксировался и прибор
отрабатывал, как будто в дом кто-то проник.

Настройка работы

Перед использованием PIR датчика, его, как всякий прибор, необходимо настроить. Для этого он обладает тремя опциями настроек:

• освещённость;
• чувствительность;
• время задержки.

Освещённость

Для того чтобы  прибор не включал свет днём, поздним утром и с началом сумерек, можно выполнить более тонкую регулировку по параметру «LUX».

Последовательность действий:

1. Вывернуть регулятор на максимум.
2. Как только наступил желаемый уровень темноты, медленно поворачивать регулятор в обратную сторону, до тех пор, пока датчик не сработает и включится свет в помещении.

Теперь прибор будет включаться именно в тот момент, когда свет в помещении будет более востребован.

Чувствительность

Регулировка чувствительности исключает реакцию датчика на появление в поле его «зрения» мелких домашних животных.

Настройка прибора выполняется винтом «Sens» опытным путем:

1. На первом этапе выставляем максимальную чувствительность.
2. Теперь проверяем, будет ли прибор работать на требуемом расстоянии, уменьшая уровень пока он перестанет реагировать на человека.
3. Проверяем, какая реакция на мелких животных.
4. Осталось зафиксировать тот порог чувствительности, который вас устроит.

Правильная регулировка состоит в том, чтобы датчик зафиксировал движение человека на границе приемлемой освещенности.

Время задержки

Время задержки — параметр, по которому видно, какое время после срабатывания датчик «увидит», что движения больше нет. Временной интервал регулируется в границах от 5 секунд до 10 минут.

Регулировка выполняется регулятором с надписью «Time»:

1. Выкручиваем регулятор до минимального значения.
2. Начать движение в поле работы датчика.
3. Засекаем время срабатывания
4. Эмпирическим путем выставляется нужное время срабатывания.
5. Нужные параметры сохраняются.

Что дает временная задержка?

Представьте, что человек поднялся на пятый этаж: ему нужно отдышаться, найти ключи, открыть дверь. И свет должен гореть. То есть параметр задержки должен быть максимальным.

Другое дело если датчик установлен в квартирном коридоре. Тут можно выставить минимальную задержку порядка 3–5 секунд.

Вообще индикаторы движения могут быть установлены в различных местах. Наиболее актуальны эти приборы в местах где часто собираются люди. Например, в офисах и конторах такая задержка по времени включения/выключения должна быть максимально допустимой. И наоборот в малопосещаемых местах задержку включения можно установить на самый минимум.

На что смотреть при выборе

В первую очередь следует обратить внимание на максимальную продолжительность включения датчика, на различных устройствах время работы может колебаться от нескольких секунд до десяти минут (в некоторых датчиках этот параметр регулируется). Еще один немаловажный фактор – радиус действия датчика

Если устройство устанавливается в небольшом помещении, то подойдет радиус от 6 до 10 метров. Для установки снаружи здания существуют датчики, реагирующие на расстоянии вплоть до 50 метров

Еще один немаловажный фактор – радиус действия датчика. Если устройство устанавливается в небольшом помещении, то подойдет радиус от 6 до 10 метров. Для установки снаружи здания существуют датчики, реагирующие на расстоянии вплоть до 50 метров.

Также, если у Вас есть домашние питомцы, обязательно следует выбирать датчик с защитой от животных. При наличии такой опции, датчик реагирует на объекты весом не менее 20-30 кг (вес колеблется в зависимости от модели).

5 схем подключения

Нет ничего сложного в подключении детектора своими руками. Следует только ознакомиться со схемами:

Схема

В каждом варианте цепь станет размыкаться или же замыкаться.

Схема двух режимов и с выключателем

Если нужно, чтобы свет работал все время, независимо от перемещений, то включить в схему необходимо выключатель (параллельно к датчику). Тогда освещение подаваться будет по отдельной цепи, при нажатии на выключатель.

Датчик подключают как обычный выключатель. Схема это подтверждает:

Простая схема

Если мощность светильника намного превышает предельный показатель, то следует придерживаться следующей схемы:

Для мощного осветительного прибора

Какое место лучше выбрать?

Далее мы рассмотрим, в каком месте лучше установить датчик движения для включения света.

• Рядом с устанавливаемым датчиком не должно быть приборов, излучающих свет. В данном случае свет будет мешать корректной эксплуатации прибора.
• Поблизости не должно быть отопительных приборов или кондиционеров. Детекторы движения любого типа реагируют на потоки воздуха.
• Рядом с датчиком не должно быть больших по объему и площади предметов. Они заслоняют обширные зоны дальности устройства.
• В больших помещениях прибор рекомендуется устанавливать на потолке. Его радиус обзора должен быть 360°.
• В том случае, когда датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» была минимальной.
