Преимущества и недостатки винтовых свай

Срок эксплуатации винтовых свай

Среди факторов, которые оказывают влияние на длительность эксплуатации винтовых свай можно выделить:

толщина стали ствола винтовой сваи;

наличие и тип антикоррозионного покрытия. Собираясь купить винтовые сваи, следует обратить внимания на наличие, вид и толщину антикоррозионного покрытия, задача которого защищать сваю в почве. Особенно актуально его наличие при монтаже свай в химически активный грунт. В качестве покрытия используется оцинкование или полимерное покрытие. Чем толще слой покрытия, тем более длительный срок оно будет защищать металл от коррозии.

химическая активность почвы в месте монтажа сваи. Так, например, песок или сухой сланец имеет самую низкую химическую активность. В этих грунтах не покрытая защитным составом свая прослужит более 300 лет, а при наличии защиты до 800 (расчетные данные, зависят в т.ч. и от типа покрытия). И напротив, в грунтах с высокой химической активностью (торф, морской грунт, ил) срок службы сваи составляет около 30 лет. При наличии покрытия он может быть продлен до 75 лет.

Ленточный фундамент

Такая конструкция очень распространена в строительстве частного сектора, поскольку не требует больших знаний, главное правильно разобраться с тем, что такое ленточный фундамент и в чем его особенности.

В основе сооружения лежит железобетонная полоса по всему периметру будущего строения. Она должна проходить под всеми стенами строения для плавного распределения нагрузки, защищая здание от вспучивания почвы или перекоса стен. Стоит остановиться на возведении конструкции данного вида, если:

Разрез дома при ленточном фундаменте

участок состоит из неравномерного грунта;
есть вероятность, что грунт будет оседать в некоторых участках;
в конструкции сооружения будут применены тяжелые перекрытия;
стены строения имеют плотность в диапазоне 1000 – 1300 кг/куб. м;
планируется использовать стены конструкции в качестве подвального помещения.

Ленточный тип конструкции может быть двух разновидностей;

Монолитный (строится по всей площадке, представляет собой каркас, который заливается бетоном).
Сборный (все основные элементы заливаются изначально, после чего монтируются). Надежность данного основания ниже, чем монолитного на 30%.

Применение ленточного фундамента возможно для строений с различными нагрузками, поэтому различается глубина монтирования основания. Если планируется построить небольшие кирпичные строения, каркасные или деревянные здания, при этом почва является слабопучинистой, то решается применить мелкозаглубленный фундамент. При пучинистом грунте и для домов, которые имеют тяжелые элементы, применяется глубоко-заглубленный фундамент, тогда он становится и стенами для подвального помещения. Рассчитывается глубина возведения основания с учетом границы промерзания грунта, его располагают на 0,2-0,3 м ниже данной отметки. Работы по возведению проходят в теплые поры года.

Схема ленточного фундамента

При выборе особенностей сечения основания важна нагрузка строения, толщина стен будущего здания, наличие грунтовых вод, особенность грунта и граница, где начинается промерзание почвы. Для увеличения нагрузки, которую сможет выдержать основание, может применяться армирование. Верхняя часть может применяться как цоколь, тогда производится отмостка. Основание не подойдет для водонасыщенного или пучинистого грунта, также он не походит для органического грунта.

Выбор свайного фундамента для бани

Баня, как правило, является небольшим зданием. Исходя из этого и следует выбирать вид фундамента.

Забивные свайные фундаменты требуют сложного сваебойного оборудования. После забивки железобетонных свай, необходимо срубать оголовки. Очевидно, что для бани данные фундаменты малоприменимы.

Остаются винтовые и буронабивные сваи. Рассмотрим более подробно каждый из видов.

Буронабивные сваи

Буронабивные сваи можно применять практически ко всем малоэтажным зданиям, в том числе и к баням. Единственно сложный технологический процесс при этом собственно бурение.

Полезное видео

В данном ролике автор рассказывает про фундаменты одноэтажных домов, но все сказанное можно применить к баням:

Несущая способность в буронабивной свае образуется от работы в двух плоскостях. Собственно от опорной поверхности на нижележащий грунт и от сцепления боковой поверхности сваи с грунтом, соприкасающимся со всей поверхностью сваи. Несущая способность распределяется примерно как 50-75 % на опорную поверхность, 50-25 % на боковую поверхность.

Благодаря этой особенности, буронабивные сваи могут и не опираться на прочные несущие слои основания, если они расположены слишком глубоко, а выполнять свои функции в качестве фундамента только за счет несущей способности боковой поверхности. Это так называемые «висячие сваи». Поэтому не рекомендуется при устройстве буронабивных фундаментов выполнять, какие-либо опалубки для самой сваи.

Устройство опалубки из металлических труб, асбоцементных труб, пластиковых труб, бывших в употреблении иных труб и конструкций коробчатого сечения возможно, но при этом стоимость фундамента возрастает примерно в два раза, так как требуется опалубка и дополнительные сваи для сохранения несущей способности. Бетон заливается непосредственно в скважины пробуренные в земле.

Учитывая ,что общая нагрузка от здания бани собственно невелика, никаких расчетов при устройстве буронабивных свай выполнять не требуется. Достаточно лишь воспользоваться несложной методикой:

скважины необходимо выполнять диаметром 200 — 300 мм.(можно 400 мм.) на глубину 2 — 2,5 метра. В случае если бурение невозможно на такую глубину(бур не идет), значит уже достигнуто плотное основание грунта и можно остановится на достигнутой глубине.
сваи располагаются по углам здания бани, под несущими наружными и внутренними стенами.
расстояние между сваями необходимо брать не более 3 метров (для здания 6х4, с одной внутренней несущей стеной — 9 свай).

При невозможности выполнить скважину диаметром 200 — 300 мм возможно бурение скважин диаметром 100 мм, заменяя одну «большую» скважину двумя-тремя «малыми» скважинами, располагая их рядом или треугольником на расстоянии 300 — 400 мм друг от друга.

Важно: в этом случае «малые» скважины должны быть закончены общим оголовком из бетона, который их объединит.

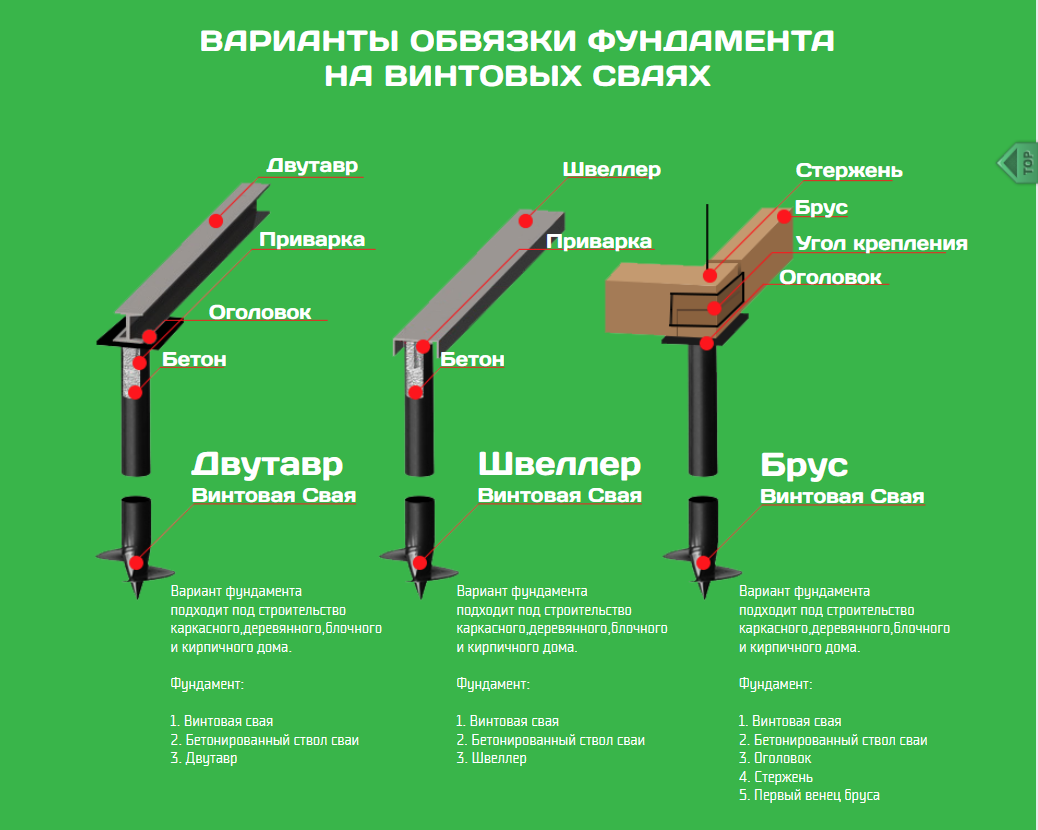

Ростверк

Ростверк — бетонный фундамент объединяющий сваи по верху. Выполняется по осям здания. Сечение ростверка принимается по ширине, в зависимости от того, какой материал применяется для стен(не менее толщины стены), по высоте не менее 300 мм.

Винтовые сваи

Винтовые сваи возможно применять для всех видов небольших построек. Несущая способность зависит от опирания винтовой части на плотный слой грунта.

Достоинства:

не нарушается поверхностный слой
быстрое возведение фундаментов
более дешевая конструкция (теоретически).

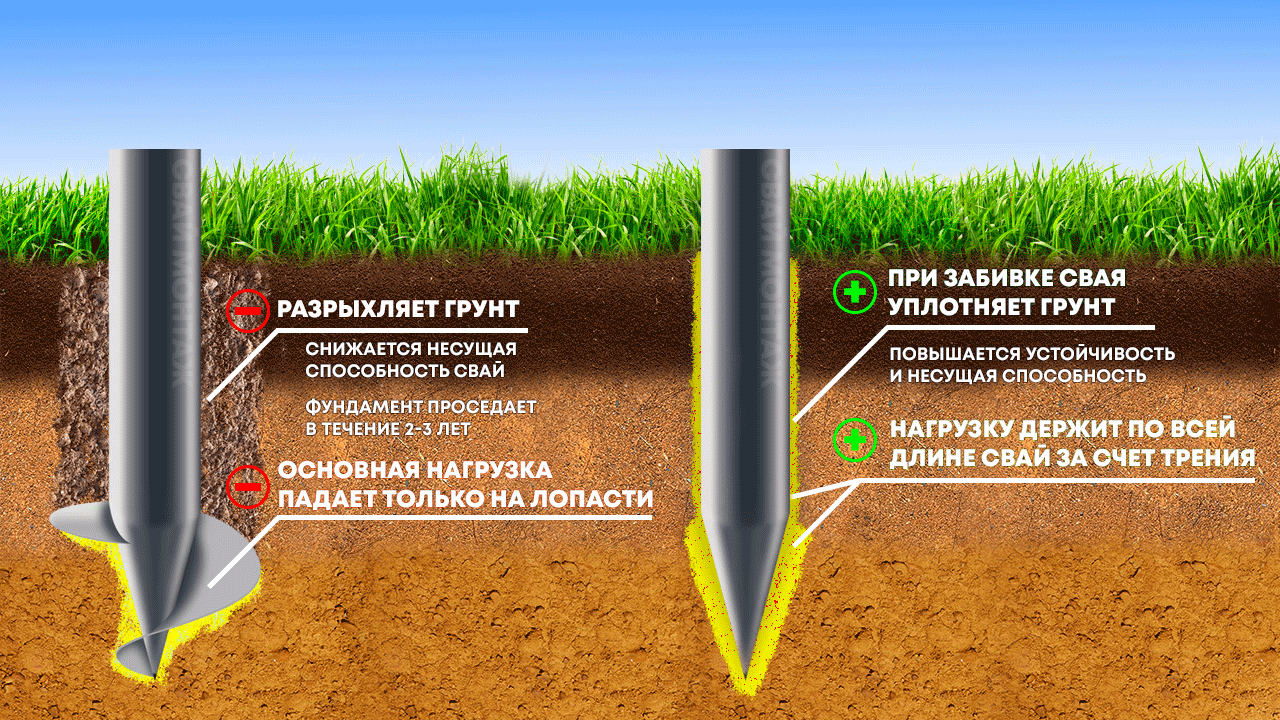

Берется свая — металлическая труба с лопастями(винтом) и закручивается в грунт. По верхам труб выполняется несущая металлическая рама (ростверк), на нее опирается само здание. Баня получается «парящая» в воздухе. Шаг свай 2,5 — 3 метра, расположение по углам здания и под несущими стенами. Для бани — рекомендуемый диаметр сваи не менее 108 мм.

Стоит учесть! Технология довольно проста на вид, но на самом деле фундамент в бане на сваях несет в себе массу нюансов.

Свая должна быть ввинчена в грунт не менее чем на 1,6 метра до плотного несущего слоя грунта, это обязательно. Какая получится конечная длина неизвестно, если не знать геологию грунтов на участке строительства.
Недолговечно. При ввинчивании обязательно возникнут потертости, что приводит к коррозии металла, особенно в обводненных грунтах.
Высокая степень контроля. Строгая вертикальность и горизонтальная отметка всех оголовков. Возникают дополнительные работы по отрезке или наварке свай.
Дополнительные работы по утеплению канализации и водопровода. Здание бани находится над землей.
Добросовестные производители, рекомендуют заполнять сваи бетоном с армированием.
При производстве работ в зимнее время необходимо делать предварительные скважины на глубину промороженного грунта.

Недостатки свайного фундамента

Не лишен свайный фундамент и некоторых недостатков, среди которых можно выделить наиболее значимые:

Наиболее важным является усадка фундамента, из-за чего через некоторое время при неправильной установке может произойти перекос или разрушение здания. Обычно как уже говорилось, это происходит из-за неправильного монтажа свай, при котором сваи не достигли плотного грунта или повредились лопасти. Поэтому установку свай рекомендуется доверить специалистам, которые имеют большой стаж установки и неукоснительную репутацию.
Установку свай нужно устанавливать только после анализа почвы на месте строительства. Для этого потребуется обратиться к геологам, поскольку выполнить это самостоятельно не представляется возможным. Качественный анализ позволит определить насколько долго выбранный тип фундамента может простоять.
При выборе свай, необходимо выбирать только качественный материал, и только у проверенных производителей, поскольку на сегодняшний день очень много развелось мошенников.

Виды опор

Рассмотрим, какие виды винтовых опор используются в современном строительстве:

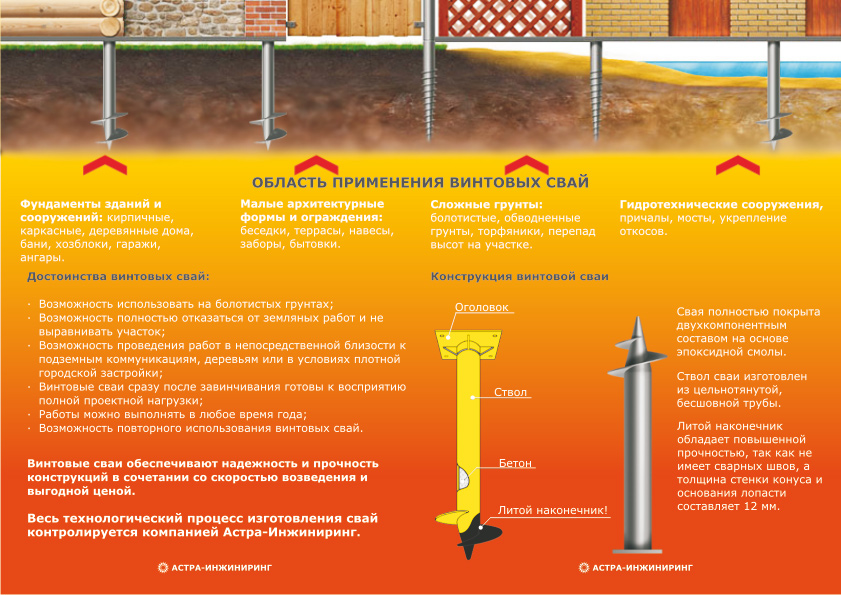

По области применения

Использование этого типа фундамента ведется гораздо шире, чем это может показаться на первый взгляд.

Винтовые сваи успешно применяются в следующих областях:

Капитальное строительство.
Индивидуальное жилое строительство.
Мосты, причалы, прочие гидротехнические сооружения.
Несущие опоры ЛЭП, мачты и т.п.
Ангары.
Теплицы.
Заборы или ограждения и т.д.

Рост популярности этого типа основания значительно расширил область применения, и этот процесс еще не закончен.

Размеры

Используются стальные трубы разных диаметров. Наиболее распространены трубы 108 мм, этот размер обеспечивает достаточно высокую несущую способность при хорошем вхождении в грунт.

Общий диапазон диаметров труб находится в пределах 57-219 мм, но в некоторых случаях используются и более толстые опоры.

В частном домостроении трубы более 159 мм не используются из-за сложности погружения.

Длина труб также имеет много вариантов. Существуют типоразмеры от 1650 до 9000 мм, используемые в соответствующих условиях.

Чем меньше прочность и плотность грунта, тем длиннее должен быть ствол.

Количество лопастей

Существуют одно- и многолопастные конструкции. Однолопастные используются на относительно надежных грунтах.

Превышение нагрузки или реверс сваи при установке приводят к потере сцепления с грунтом.

Для ответственных построек на слабонесущих грунтах используют многолопастные сваи, которые демонстрируют большую устойчивость к возможным нагрузкам.

Кроме того, увеличение количества лопастей позволяет уменьшить диаметр ствола, что облегчает погружение.

При этом, толщина стенок должна обеспечивать необходимую жесткость.

Наконечники

Наконечник принимает на себя нагрузку при погружении, что выдвигает довольно жесткие требования к его конструкции.

Существуют:

Сварные наконечники. Изготавливаются путем заужения диаметра трубы путем удаления клиновидных участков и соединения полученных фрагментов в конус. Швы свариваются и образуется заостренный конец. Применяются для относительно слабых, мягких грунтов.
Литые наконечники. Изготавливаются (отливаются) отдельно и прикрепляются к трубе. Обладают большой толщиной, способны разрушать встречающиеся препятствия. Используются на плотных и сложных грунтах.

Материал изготовления

Используются разные марки стали — от обычной Ст 3, до более прочной Ст 20.

Для применения в сильноагрессивных грунтах с большими нагрузками и возможностью электростатической коррозии используются прочные марки стали 30 ХМА и 09Г2С.

Тип защитного покрытия

Наиболее эффективным покрытием считается нанесение слоя цинка. При этом, сам материал должен быть достаточно устойчивым к возникновению коррозии.

Полимерные материалы, нанесенные на сваи, стираются при погружении и свою задачу выполнить не могут.

Они необходимы только для защиты наружной части опор и требуют периодического обновления.

Многие инженеры предлагают свои варианты защиты, от мастик до нанесения слоя резины, но большого распространения эти методы пока не получили.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Рассчитываем количество опор

До начала проектирования следует выполнить геодезические изыскания, которые предусматривают:

отбор и анализ проб почвы;
определение глубины водоносных слоев.

Затем определяется нагрузочная способность. Для малответственных конструкции можно использовать табличные показатели нагрузочной способности для различных типоразмеров колонн.

Практически все виды свайных фундаментов рассчитаны на нагрузку от построек с малой этажностью

Рассмотрим примеры:

винтовая опора, выполненная на основе трубы диаметром 76 мм с диаметром рабочей части 200 мм, способна выдержать 1000 кг;
при увеличении диаметра трубы до 89 мм и размера спиральной части до 250 мм соответственно возрастает до 2000 кг расчетная нагрузка;
элемент на основе трубы диаметром 108 мм с диаметром рабочей части 300 мм обладает нагрузочной способностью, равной 250 кг.

Общий алгоритм расчета предусматривает выполнение следующих работ:

Определение массы строения. Она вычисляется путем перемножения объема стен на плотность стройматериала. К полученному значению следует прибавить массу кровли и элементов интерьера.
Расчет снеговой нагрузки. Для вычисления показателя необходимо площадь крыши строения умножить на нормативную величину снеговой нагрузки для конкретного региона.
Вычисление динамической нагрузки. Значение определяется путем перемножения площади основания на базовую величину, составляющую 350 кг на один квадратный метр поверхности.

Прочность и долговечность дома зависит от качества используемого материала

Дальнейший порядок действий:

Начертите план строения, распределив опоры в угловых зонах и под несущими конструкциями.
Разделите суммарную нагрузку на общее количество колонн и вычислите нагрузку на один элемент.
Выберите конструкцию применяемых опор, ориентируясь на их несущую способность с коэффициентом запаса 1,2.

При выполнении расчетов необходимо округлить все значения в сторону большей величины.

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

Укажите длину сторон вашего строения.
Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
Выберите строительный материал вашего сооружения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Преимущества винтового фундамента

Как и у любого другого типа основания, у свайно-винтового есть плюсы и минусы. Итак, вот основные преимущества конструкции:

Низкая стоимость. Конечно, на затраты серьезно повлияет тип почв и особенности самой постройки. Однако выгода в любом случае остается существенной. Затраты на монтаж свайного фундамента обычно на 20-40% ниже, чем на обустройство других оснований: ленточного, плитного.
Простота монтажа. На большинстве видов почв установку свай, в кратчайшие сроки и не применяя дорогостоящего оборудования, могут провести 3-4 человека.
Высокая скорость выполнения. Для монтажа потребуется 1-2 дня, тогда как временные затраты на другие типы фундаментов составят до 1-2 недель. Конечно, на скорость процесса оказывают существенное влияние: профессионализм работников, тип почв и наклон участка.
Возможность обустройства на участках с большим уклоном. Причем на стоимость монтажа это практически не влияет. В то же время для других типов основания наклон становится большой проблемой и в разы увеличивает затраты.
Отсутствие перерыва в работе. После монтажа для ленточного и монолитного фундамента нужно время на усадку и застывание бетона. Свайное основание исключает данную потерю времени. Продолжать строительство можно сразу после ввинчивания труб.
Защита от воды. Благодаря конструкции влага из почвы не попадает на элементы самого строения.
Возможность осуществления установки в любое время года. И если при обустройстве, например, ленточного фундамента потребуется прогревать бетон и использовать противоморозные добавки, то в случае с винтовым основанием такая необходимость отпадает.
Отсутствие дополнительных расходов. Во время строительства никто не застрахован от возможных проблем. Причем трудности могут быть связаны не только с нарушением технологий, но и с некачественными материалами. Иногда это может быть обнаружено на этапе непосредственно строительства дома. При работе с бетонными фундаментами устранение подобных недочетов обойдется в круглую сумму и потребует немало времени. Если же выбран винтовой фундамент, то исправление недостатков будет существенно проще.
Простота изменения проекта или планировки. Наращивание основания не потребует больших затрат, сил и средств.
Минимум отходов. Во время работ над другими типами фундамента, на участке скапливается большое количество строительного мусора. Особенные трудности возникают, когда на участке посажен газон. Сохранить его в первозданном виде практически невозможно. Свайно-винтовой фундамент исключает такие проблемы. Для его монтажа не требуется подъезд тяжелой техники (за исключением случаев строительства на скалистой местности), а после установки практически не остается отходов.

https://youtube.com/watch?v=OTclSt07PYM

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.
Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.
Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

возможность закладки фундамента своими руками (винтовые, набивные сваи);
при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

значительные теплопотери за счет подъема дома над уровнем земли;
трудоемкая процедура инженерных расчетов;
на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опор	Преимущества технологии	Недостатки технологии
Забивные железобетонные	повышенная несущая способность (до 20 т); долгий срок службы (более 100 лет); стойкость к коррозии.	необходимость применения спецтехники для заглубления в грунт; появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные	широкий выбор моделей с различными конфигурациями и характеристиками; высокий эксплуатационный ресурс.
Забивные деревянные	дешевизна и доступность материала; экологическая чистота.	ограниченная грузоподъемность; сравнительно короткий срок службы; подвержены воздействию почвенной влаги.
Буронабивные	большая несущая способность; продолжительный срок службы; изготовление ручным способом.	большой расход бетона; сложно рассчитать несущую способность; необходимо укреплять стенки от обрушений.
Винтовые металлические	относительная дешевизна; высокая грузоподъемность; возможность монтажа своими руками; возможность повторного использования.	подверженность коррозийным процессам; недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные	прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги; не подвержены коррозии.	имеют значительный вес; сложно выдержать соосность при монтаже.

Фундамент на винтовых сваях

Свайный фундамент представляет собой конструкцию, опорным элементом которого служат винтовая свая. По сути, это стальная труба, к краю которой приварен наконечник и лопасти различной формы. Внешне такая свая напоминает гигантский саморез.

Существует довольно много разновидностей опорных свай. Чтобы разобраться в многообразии этих несущих конструкций, стоит обратиться к ГОСТу.

Конструктивные элементы сваи

Согласно стандарту, опорная свая состоит из следующих элементов:

Рабочий ствол. Это стальная труба определенного диаметра и длины. По ГОСТу диаметр ствола не должен быть менее 55 мм, а толщина стенки начинается от 4 мм.
Наконечник. В виде направляющей насадки (наконечника), зачастую используется чугунная или стальная отливка, с заостренным концом для лучшего проникновения в грунт. При необходимости отливка может усиливаться термообработкой.
Винтовая спираль. Этот элемент представляет собой стальную ленту, привариваемую к наконечнику или рабочему стволу по принципу шнека. При этом свая может иметь как один виток, так и несколько витков по всей длине ствола (если строительство происходит на вспученных или сильно подвижных грунтах).

Для изготовления опоры к рабочему стволу надежно приваривают литой наконечник. А от наконечника и по телу ствола приваривают винтовую ленту, не менее одного полного витка.

Такая необыкновенная конструкция позволяет вкручивать опорные сваи глубоко в грунт, ручным или автоматическим способом. Острый наконечник пронзает землю, а широкие лопасти служат дополнительным опорным элементом конструкции, значительно увеличивая площадь опоры. Сильно сжимаемая плотным слоем грунта, свая с винтовой спиралью становится надежной опорой будущего строения.

Сварные конструкции нужно приобретать, и лишь у надежных производителей, готовых предъявить сертификат качества продукции.

Преимущества и недостатки винтовых свай

Главным преимуществом винтовых свай можно считать их прочность, и особенность конструкции, обеспечивающую способность выдерживать повышенные нагрузки. Все работы по монтажу свайного фундамента не занимают больше двух дней. Ведь нет необходимости рыть траншеи, заливать раствор и ждать пока он устоится. Достаточно низкая цена делает такое основание вполне доступным, а особенности конструкции позволяют проводить монтаж в любой местности и возводить дома даже склонах довольно большой крутизны.

Но говоря о преимуществах свайного фундамента, нельзя забывать и о существующих недостатках:

Упоминая возможность проведения работ на любых грунтах, стоит сказать, что устройство свайного фундамента на каменистых почвах достаточно затруднительно. В такой местности невозможно установить основание из труб без использования специальной техники. Из-за этого цена данной конструкции сильно возрастает.
Выбор металлических труб зависит не только от толщены их стенок и диаметра, но и от качества самого метала. От наружной коррозии сваи защищает только нанесение антикоррозийного состава перед началом монтажа. Для того чтобы избежать коррозии внутренней необходимо залить ствол каждой сваи цементным раствором.
Сооружение свайного фундамента возможно только при строительстве малоэтажных зданий. Дома из кирпича высотой в несколько этажей – это слишком большая нагрузка для такого основания.
При необходимости обеспечения наличия подвала в доме, стоимость монтажа свайного фундамента резко возрастает. Это связано с необходимость утепления подвального помещения.
Для надежной защиты от коррозии при контакте с грунтом, перед нанесением антикоррозийного состава требуется обязательная пескоструйная обработка.
Наличие некачественного сварного шва в месте присоединения лопасти может стать причиной поломки в процессе вкручивания сваи.

На видео подробно разобран вопрос плюсов и минусов, рекомендуем посмотреть:

↑ Как оценить нагрузки на свайно-винтовой фундамент?

В оценку параметра включают массу всех стройматериалов, которые использовались при возведении дома, вес интерьера в доме (мебель, электроприборы и т.п.). Добавляют внешние нагрузки (снеговые в первую очередь).

Точно рассчитать суммарную нагрузку очень сложно. Но примерно понять, какая нагрузка будет создаваться на свайный фундамент можно.

На строительных порталах размещены онлайн калькуляторы, которые помогают рассчитать суммарную нагрузку.

Например, информацию можно посмотреть на картинке:

Несколько пояснений:

Чтобы оценить массу стен, можно внести два варианта: материал для внутренних перегородок и для наружных стен, ведь они различаются как стройматериалом, так и толщиной.
Тоже самое касается и перекрытий. К примеру, для чернового пола и для чердака.
Указывают тип кровельного материала и площадь крыши. Каждому виду кровли присуща своя стропильная система и обрешётка. Поэтому вес различается.

Перед строительством стен сваи основания обязательно обвязывают. Если для обвязки применяют деревянный брус, то его включают в площадь стены. А вот когда для обвязки используют профиль из металлопроката либо обустраивают монолитный железобетонный ростверк, то нагрузка на фундамент из свай будет немаленькая.

В таком случае при расчёте оценки нагрузки указывают параметры обвязки.

Остальные подсчёты в калькуляторе проведутся самостоятельно. Окончательное значение общей нагрузки на фундамент выдаст калькулятор в килограммах и тоннах.
