Электроснабжение систем безопасности зданий

Типы ИБП

ИБП бывают нескольких типов:

резервные (offline, standby, back-ups)
линейно-интерактивные (line-interactive)
с двойным преобразованием (online, непрерывные)

Резервные ИБП – самые простые и недорогие, они переключаются на работу от батареи не только при полном обесточивании, но и при пониженном или повышенном напряжении в розетке. Если с напряжением у вас все в порядке, то этого обычно достаточно.

Но если оно часто скачет (как в частном секторе), то стоит присмотреться к другому типу ИБП, так как постоянное переключение на питание от батареи заставит вас слушать вечный неприятный писк от ИБП, часто выключать ПК, а также убивает аккумулятор.

Линейно-интерактивные ИБП – помимо аккумулятора, имеют встроенный стабилизатор напряжения, который часто является 3-ступенчатым AVR (автоматическим регулятором напряжения) и стоят несколько дороже.

Такие ИБП при падении напряжения ниже 190 В или повышения выше 250 В выравнивают его до уровня около 220 В на выходе.

При этом не используется аккумулятор, что позволяет спокойно продолжать работу в течение продолжительного времени. Линейно-интерактивные ИБП различаются нижним (140-180 В) и верхним (260-300 В) порогом стабилизации.

Таким образом, если напряжение в розетке падает или наоборот повышается, выходя за допустимые нормы, компьютер на выходе все-равно получит стабильное напряжение близкое к 220 В без использования батареи

Но обращайте особое внимание на нижний и верхний пороги стабилизации

Нижний порог может быть вполне достаточные 160 В, а может и 180 В, что может быть критично для вашего района. Чем ниже это значение, тем лучше, так как за его пределами происходит переключение на аккумулятор. Аналогично и с максимальным порогом, так как в некоторых местах напряжение прыгает до 280 В.

ИБП с двойным преобразованием – дорогие высококачественные бесперебойники со сложным стабилизатором напряжения и частоты, обеспечивающие стабильные параметры напряжения на выходе и отсутствие задержки при переключении на аккумулятор. Используются в корпоративном секторе для питания серверов, критически важных рабочих станций и сетевого оборудования.

Если напряжение в розетке у вас стабильное, то в принципе хватит самого недорогого резервного ИБП. Для отдаленного района города или частного сектора однозначно лучше брать линейно-интерактивный ИБП, которые я рекомендую в любом случае, так как они уже не на много дороже.

Организация технических средств СОУЭ, обеспечивающая длительное резервирование

Наиболее жестким с точки зрения существующих нормативов является требование по обеспечению резервного питания технических средств СОУЭ в течение дежурного режима. Для обеспечения данного требования технические средства СОУЭ необходимо разбить на 2 группы (Независимо от режима работы, резервированию подлежат только блоки, выполняющие функции СОУЭ):

средства, работающие в дежурном режиме;
средства, работающие в тревожном режиме.

На рис.3 представлена схема организации технических средств СОУЭ при резервировании от АКБ.

Рис. 3 — Организация технических средств СОУЭ при резервировании от АКБ

Контроллер питания следит за напряжением на основном вводе и при его пропадании выдает команду на подключение блоков, работающих в дежурном режиме, к резервному вводу, к которому подключены АКБ и зарядное устройство.

Под дежурным режимом будем понимать режим функционирования, в котором задействовано минимальное количество узлов системы (с минимальным энергопотреблением каждого узла) находящихся на дежурстве. Данные блоки (узлы) активируются от автоматической установки пожарной сигнализации АУПС и должны иметь возможность оперативного включения технических средств, отвечающих за тревожный режим. В дежурном режиме все крупные потребители, например, усилители должны находиться в режиме минимального потребления и оперативной готовности к включению в режиме тревоги.

Тревожный режим активируется командным сигналом, поступающим от пожарной станции. В тревожном режиме задействуются все технические средства, необходимые для решения основной задачи (см. основные требования).

Ответ:

В соответствии с п.7.6 СП 8.13130.2009 в насосных станциях водопроводов поселений с числом жителей до 5 тыс.чел. при одном источнике электроснабжения следует устанавливать резервный пожарный насос с двигателем внутреннего сгорания и автоматическим запуском (от аккумуляторов).

В п.7.6 СП 8.13130.2009 указывается требование о необходимости установки резервного пожарного насоса с двигателем внутреннего сгорания в насосных станциях водопроводов поселений с числом жителей до 5 тыс.чел. при одном источнике электроснабжения.

Вместе с тем необходимо учитывать следующее.

В соответствии с ч.4 ст.68 Федерального закона от 22 июля 2008 года N 123-ФЗ в поселениях и городских округах с количеством жителей до 5000 человек в качестве источников наружного противопожарного водоснабжения допускается предусматривать природные или искусственные водоемы.

В соответствии с п.7.1 СП 8.13130.2009 насосные станции, подающие воду непосредственно в сеть противопожарного и объединенного водопровода, надлежит относить к I категории.

Насосные станции противопожарного и объединенного водопровода объектов, в отношении которых в качестве источников наружного противопожарного водоснабжения используются природные или искусственные водоемы, допускается относить ко II категории.

В соответствии с п.7.4 СП 8.13130.2009 в насосных станциях для группы насосов одного назначения, подающих воду в одну и ту же сеть или водоводы, количество резервных агрегатов следует принимать: в насосных станциях для I категории — 2 ед., для II категории — 1 ед.

Соответственно, в поселениях и городских округах с количеством жителей до 5000 человек насосные станции противопожарного и объединенного водопровода допускается относить ко II категории.

В насосных станциях II категории для группы насосов одного назначения, подающих воду в одну и ту же сеть или водоводы, количество резервных агрегатов следует принимать 1 ед.

Электродвигатели основных и резервных насосов в насосной станции II категории должны относиться к II категории надежности электроснабжения.

В соответствии с п.4.1, п.4.2, п.4.3 СП 6.13130.2013 электроприемники II категории (в данном случае электродвигатели основных и резервных насосов), так же как и электроприемники I категории, должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания в соответствии с п. 4.3 СП 6.13130.2013.

Соответственно, в настоящий момент не допускается насосную станцию II категории обеспечивать только одним источником электроснабжения.

Исходя из чего возможно сделать вывод о том, что в настоящий момент п.7.6 СП 8.13130.2009 не применяется при проектировании новых и реконструированных насосных станций.

Белянин В.А.,

эксперт в области пожарной безопасности

Правила установки

По инструкции монтаж пожарной сигнализации запрещено проводить самостоятельно. Этим занимается специализированная организация по данным проектной документации. Вся процедура предполагает несколько этапов:

подготовка проектной документации;
подбор оборудования согласно типу ПС;
прокладка кабелей;
подсоединение датчиков;
настройка и запуск системы.

Комплекс ПС включает в себя датчики, приборы оповещения, приемно-контрольный пункт, источник автономного питания. Принцип работы состоит в отслеживании изменений в помещении и передаче сигнала на контрольный пункт. После тревоги ПКП включает прибор оповещения с одновременной передачей данных в МЧС.

На подготовительном этапе монтажа проводят предпроектное обследование объекта с целью выбора оптимальной структуры ПС. По полученным данным составляют техническое задание, которое согласовывают с заказчиком, после чего переходят к непосредственной установке.

Важный этап – прокладка кабелей и шлейфов. Именно эта часть системы должна быть устойчива к воздействию на нее открытого пламени. Для шлейфов подбирают кабеля типа КПС:

НГ – без распространения горения при групповой прокладке;
LS – с низким уровнем выделения дыма;
HF – без галогенов;
LTx – низкой токсичности;
FR – повышенной огнестойкости.

Прокладку кабелей проводят по правилам:

от уровня пола – 2,2 м;
минимальное расстояние до потолочного перекрытия – 0,1 м;
высота от пола при условии размещения слаботочных линий в защитных коробах – менее 2,2 м;
расстояние между шлейфами и электролинией – 0,5 м;
при пересечении слаботочного провода и энергокабеля провода защищают трубкой из полихлорвинила, на 0,5 см в каждую сторону;
крепление клипсами делают через каждые 25 см по горизонтали и через каждые 35 см по вертикали.

Приемно-контрольный пункт устанавливается в отдельном помещении. Высота при этом произвольная. Если зона расположения ПКП открыта для свободного посещения персоналом, то устройство монтируется в специальном защитном запирающемся шкафу. В отдельном боксе размещают ПКП в помещениях с высоким уровнем запыленности и влажности. Шкаф при этом обязательно делают из негорючих материалов.

При проектировании системы АПС учитывают требование по количеству извещателей. Минимально их должно быть два, конкретное же количество рассчитывается, исходя из особенностей объекта. Дымовые и тепловые извещатели ставят на потолках. На стенах или колоннах их допустимо размещать при условии использования подвесных верхних конструкций. Расстояние до перекрытия при этом варьируется в пределах 0,1-0,3 м. Если на потолке образуются ниши, то тепловые датчики ставят в каждую из них. Установка устройств ручного типа – возле основного выхода из помещения на высоте 1,5 м от пола.

В большинстве случаев монтаж пожарной сигнализации проходит по типовым проектам. Иногда создается индивидуальное техзадание, при этом учитывается гибкость базового проекта и совместимость оборудования.

Обзор лучших моделей

Модели ниже выбраны по отзывам покупателей по данным Яндекс.Маркета, отсортированы по их количеству и качеству.

Название	Тип	Мощность	Напряжение на входе/выходе	Сила тока	Цена	Отзывы
К-Инженеринг БИРП-12/2,5	резервный	Не более 66 Вт	Питание от сети 150-265 В, на выходе 11,88-12,12 В	2,3-2,8 А	3800 рублей	Низкая цена, российский производитель, надежность.
Рубеж ИВЭПР 12/3,5 2х12 БР	резервный	62 Вт	От сети 140-265 В, 12 В на выходе	3,5-4 А	3200 рублей	Хорошая надежность для резервного устройства.
К-Инженеринг БИРП-12/10,0V.8	резервный	До 120 Вт	150-242 В от сети, 10-15 В на выходе	8 выходов по 0,75 А, 1 выход до 4 А	6500 рублей	Устройство оптимизировано под видеокамеры, автономная работа до 2 часов.
К-Инженеринг БРП КВАНТ 12/3,0 D	резервный	До 90 Вт	150-265 В от сети, 13,8 на выходе	2,8-3 А	1600 рублей	Разработка для систем охраны в помещении, простая дешевая и надежная.
FALCON EYE FE-1230	резервный	Не указана	150-242 В от сети, 11-14 В на выходе.	3-3,5 А	1200 рублей	Прочный корпус, неприхотлив, для небольших задач.
СКАТ-1200У	резервный	Не более 160 ВА (около 120 Вт)	170-242 В от сети, 9,5-14 В на выходе	5,5-6,5 А	6250 рублей	Нет плохих отзывов, выполняет задачи без нареканий.
SKAT-V16 Rack	интерактивный	До 210 Вт	180-250 от сети, 11,8-15,2 на выходе	0,5 А по каждому выходу	17420 рублей	Плавное переключение при потере напряжения, удобная удаленная работа с устройством.

Наибольшей популярностью пользуются марки «Квант», «Рубеж», «Скат», БИРП.

Для защиты техники от перепадов лучше всего подойдут БИРП от К-Инженеринг, «Рубежи» и «Скаты» выгоднее использовать для более критичных участков. Линейка «Квант» разрабатывалась специально для систем охраны, поэтому не самые высокие характеристики компенсируются повышенной надежностью работы.

Особенности использования АКБ в качестве средства резервирования СОУЭ

Аккумуляторные батареи АКБ, широко применяются для резервирования технических средств СОУЭ. Наиболее распространенными являются герметичные свинцово-кислотные (SLA) перезаряжаемые необслуживаемые аккумуляторы, рис.1.

Рис. 1 — Внешний вид АКБ, DJM 1245

К достоинству SLA аккумуляторов можно отнести эксплуатационную безопасность, относительно медленный саморазряд, возможность подзарядки, не критичность к условиям заряда. Недостатками являются большой вес, сокращение жизни батарей при глубоких разрядах и ухудшение эксплуатационных характеристик при нарушении температурного режима и перегрузке.

Большинство СОУЭ питаются от напряжения 24В. Для их питания можно использовать пару АКБ (2х12В), соединенных последовательно. Одной из важных характеристик АКБ является емкость. Емкость определяет энергию аккумулятора и, как следствие, величину допустимой нагрузки. При длительной работе АКБ разряжается, что сопровождается падением напряжения на его выводах. Аккумулятор считается разряженным при достижении (конечного) напряжения, определяемого характеристиками.

При работе с SLA АКБ нужно обратить внимание на следующие обстоятельства:

при уменьшении температуры от 20 до 0 градусов Цельсия, емкость аккумулятора уменьшается примерно на 15%. При уменьшении температуры еще на 20 градусов емкость аккумулятора падает еще на 25%;
при повышении температуры от 20 до 40 градусов Цельсия емкость аккумулятора возрастает примерно на 5%;
не следует допускать глубокого разряда АКБ.

Для правильного определения величины нагрузки необходимо воспользоваться техническими характеристиками аккумулятора, рис. 2.

Рис. 2 — Разрядные характеристики АКБ, DJM 1245

Из разрядных характеристик можно проследить зависимость напряжения на клеммах АКБ от величины нагрузки и времени разряда (штрихпунктирная линия). Данное напряжение следует сопоставить с допустимым напряжением питания резервируемых средств. Из графика, рис. 2 видно:

если АКБ нагрузить полностью (кривая 1С), то время разряда батареи составит менее 30мин;
если АКБ нагрузить не более чем на 65% (кривая 0,65С), то время разряда батареи составит более 1ч.

Для мощных АКБ желательно использовать зарядное устройство с регулируемым уровнем заряда работающее как в режиме подзарядки, так и в буферном режиме. Зарядное устройство выбирается в зависимости от емкости и напряжения АКБ. Зарядный ток не должен превышать 10% от емкости АКБ: J_зар ≤ 0,1 C, где C – емкость АКБ, Ач.

БЛОКИ БЕСПЕРЕБОЙНОГО ПИТАНИЯ ДЛЯ СИГНАЛИЗАЦИИ

Нормативные документы требуют, чтобы сигнализация сохраняла работоспособность в течение 24 часов в дежурном режиме и 3 часа в состоянии тревоги, при отключении сетевого напряжения. Обеспечивается это применением блоков бесперебойного питания. Иногда говорят о резервных источниках, но для ОПС это неприемлемо.

Дело в том, что переход от сетевого питания на «резерв» должен осуществляться практически мгновенно, иначе система уйдет в состояние «тревога» или «неисправность». Бесперебойные источники такой режим переключения обеспечивают, резервные нет.

В интернете любят описывать различные типы бесперебойных и резервных блоков типа:

Off-line;
Line-Interactive;
Online.

Я не буду этого делать, чтобы не тратить ваше и свое время. Все делается проще: заходим на сайт, торгующий оборудованием для охранно пожарной сигнализации, выбираем раздел «бесперебойные блоки питания». Там будут все модели, которые можно смело использовать, но сертификаты проверить не мешает. Остается только выбрать нужный и вот как это делается:

Контроль резервного источника питания

1. Контроль низкого напряжения аккумуляторной батареи (EN 54-4, п.5.4 m).

Производится измерение напряжения АБ через интервалы в 100 мс.

Индикация неисправности производится, если напряжение АБ меньше 23 В по результатам четырех последовательных измерений.

2. Контроль исправности АБ (емкости АБ) (EN 54 п.5.4 l).

Зарядное устройство отключается от АБ. Производится принудительный разряд АБ на тестовой нагрузке в течение 150 мс и измеряется напряжение на АБ по окончании разряда. Тест выполняется с интервалом в 40 с, а также сразу после сброса неисправности. Если в процессе измерений получен результат «неисправность», то интервал проведения теста уменьшается до 100 мс, а тест проводится до получения четырех последовательных результатов «неисправность» или одного результата «ОК». Тестирование не проводится, если нет сетевого напряжения или зарядное устройство находится в состоянии перенапряжения, а также если активна неисправность зарядного устройства.

Индикация неисправности производится, если напряжение АБ менее 21 В в четырех последовательных измерениях.

Производители и поставщики резервных источников питания

Резервные источники питания являются востребованным оборудованием, поэтому производством и поставками ИБП занимаются разные организации.

На продаже подобных приборов специализируется компания «ПВР». Предприятие представляет огромный выбор, как источников питания, так и преобразователей тока.

Изготовлением и продажей офлайн ИБП длительное время (с 1998 года) занимается ОО «Авитон». Компания осуществляет высокотехнологичные разработки во многих отраслях производства, в том числе при создании современных источников питания.

Компания «ЮЕ-Интернейшлн» импортирует и продает на отечественном рынке лучшие модели резервных ИПБ. Компания принадлежит международному концерну YE International, ведущему деятельность в Финляндии, Польше, странах СНГ.

Научно техническое предприятие «Техника-М», основанное в далеком 1993 году, занимается поставкой в числе прочего оборудования и офлайн ИБП.

Выбор времени автономной работы

Время работы ИБП после отказа внешнего источника напрямую зависит от мощности и емкости батареи, рассчитывается по формуле T=E*U/P, где T – время в часах, E – емкость аккумулятора в ампер-часах, U – напряжение в вольтах, P — мощность подключаемых приборов в ваттах.

Возьмем для примера блок питания РАПАН-10. Емкость аккумулятора 1,2 А·ч, напряжение около 12 В, к устройству подключено 4 камеры мощностью ~15 Вт. Получаем 1,2*12/60, что будет примерно равно четверти часа автономной работы.

Для увеличения времени работы могут быть использованы дополнительные аккумуляторы.

В целом, объекты, требующие особой защиты, оснащены генераторами или автоматически оповещают охрану о факте отключения электричества.

Количество и особенности разъемов

В отличие от компьютерных ИБП, где почти повсеместно используется розетка C13 стандарта IEC 320, для сигнализаций и видеокамер такой разъем избыточен. Поэтому чаще всего можно наблюдать выходной разъем под штекеры размером от 3,5х1,35 мм до 5,5х2,5мм. Переходники на подобные разъемы легко достать в любом хозяйственном магазине, так что подключение не составит большого труда.

Число точек выхода может различаться в зависимости от мощности устройства. На рынке представлены как простые стабилизаторы с одним-двумя выходами, так и ИБП для более серьезных систем с 16-32 разъемами. Выбирайте технику исходя из вашей задачи.

Изменение №2. Требования к топологии шлейфов и организации зон пожарной сигнализации

Для полного понимания данных изменений нужно ознакомится с новыми терминами:

единичная неисправность линий связи – единичное нарушение работоспособности одной из линий связи;
зона контроля пожарной сигнализации (ЗКПС) – территория или часть объекта, контролируемая пожарными извещателями, выделенная с целью определения места возникновения пожара, дальнейшего выполнения заданного алгоритма функционирования систем противопожарной защиты.

Согласно пункта 5.4 «СПА должна быть спроектирована таким образом, чтобы в результате единичной неисправности линий связи был возможен отказ только одной из следующих функций:

автоматическое формирование сигнала управления не более чем для одной зоны защиты (пожаротушения, оповещения и т.п.);
ручное формирование сигнала управления не более чем для одной зоны защиты (пожаротушения, оповещения и т.п.).

Таким образом, согласно новым правилам, проектировщик на этапе проектирования системы должен самостоятельно разделить объект на ЗКПС и отобразить это в проекте, так как в дальнейшем эта информация понадобиться в пусконаладке системы и её эксплуатации. Каким же образом происходит деления объекта на ЗКПС? На это даёт ответ новый свод правил в следующих пунктах:

6.3.3. В отдельные ЗКПС должны быть выделены:

квартиры, гостиничные номера и иные помещения, которые находятся во временном или постоянном пользовании физическими или юридическими лицами;
лестничные клетки, кабельные и лифтовые шахты, шахты мусоропроводов, а также другие помещения или пространства, которые соединяют два и более этажей;
эвакуационные коридоры (коридоры безопасности), в которые предусмотрен выход из различных пожарных отсеков;
пространства за фальшпотолками;
пространства под фальшполами.

Требование распространяется для случаев, когда контроль СПС данных помещений и пространств необходим в соответствии с нормативными документами по пожарной безопасности.

Также согласно пункта 6.3.4. «ЗКПС должны одновременно удовлетворять следующим условиям:

площадь одной ЗКПС не должна превышать 2000 м2;
одна ЗКПС должна контролироваться не более чем 32 ИП;
одна ЗКПС должна включать в себя не более 5 смежных и изолированных помещений, расположенных на одном этаже объекта и в одном пожарном отсеке, при этом изолированные помещения должны иметь выход в общий коридор, холл, вестибюль и т.п., а их общая площадь не должна превышать 500 м2.

Единичная неисправность в линии связи ЗКПС не должна приводить к одновременной потере автоматических и ручных ИП, а также к нарушению работоспособности других ЗКПС.

Выводы:

Данные изменения существенно затронули принципы строения как адресных, так и безадресных СПС. Суммируя все вышеизложенное, можно графически отобразить принципы строения адресных и безадресных СПС.

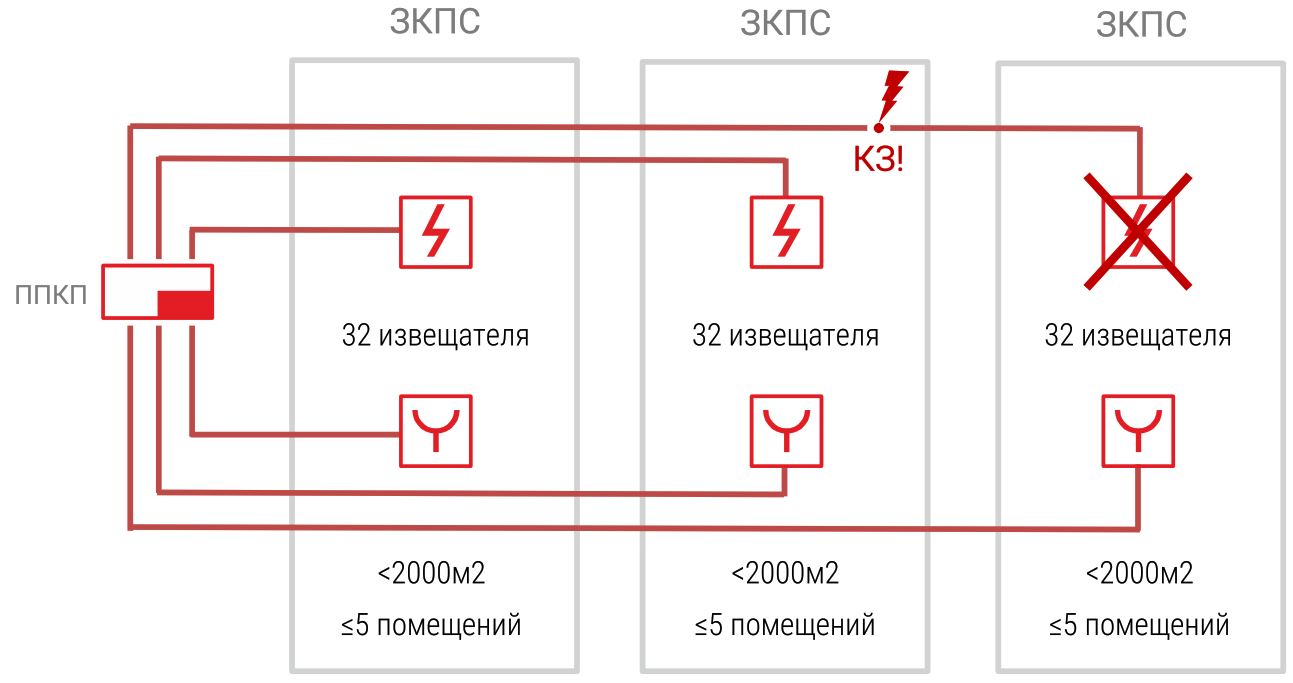

Рис.5. Схема построения адресной СПС согласно требованиям нового СП.

Рис.6. Схема построения безадресной СПС согласно требованиям нового СП.

Необходимые знания для выбора блока питания

Выбор питания должен осуществляться исходя из ваших личных потребностей. Так, например, блока питания для видеонаблюдения 12В 5А не хватит для больших кабельных линий. Расстояние от блока до камеры определяет качество мощности, требуемой для системы видеонаблюдения.

Потребляемая мощность источника питания должна быть ровно такой же, сколько ее необходимо для всех подключенных видеокамер. Иначе, вы рискуете отключением некоторых устройств от общего питания, так как для них просто не хватит энергии.

Не берите питание меньше 10В, так как мощность такой аппаратуры еле хватает пару камер, а масштабы современных систем гораздо выше. Самым оптимальным решением является блок питания видеонаблюдения 12В, потому что они такой источник обеспечивает энергией все близкорасположенные устройства. Можно сказать, что это своего рода классический вариант.

Выбор БП по потребляемой мощности видеокамер

Блок питания должен обеспечивать все камеры таким образом, чтобы они не выключались при любом удобном случае. Не берите ту аппаратуру, в которой вы не уверены, ведь от этого зависит ваша личная безопасность и безопасность охраняемого объекта.

Корпус и климатическое исполнение

Качество внешней оболочки блока также имеет огромную значимость. Устройства из некачественного пластика способны пропускать через себя раздражители уличной среды. Например, пыль, капли дождя и т.д.

Разделить общее количество блоков можно на три группы:

Пластиковые. Имейте ввиду, что в данном случае пластиковый корпус должен быть твердым, качественным, не пропускающим через себя мусор. Такая поверхность может позволять аппаратуре выступать в качестве уличного блока питания. Они подойдут для дачи с видеонаблюдением на автономном питании.
Перфорированные. Такой корпус отлично подойдет для тех, у кого блок будет находиться внутри помещения. Оболочка выполнена из специальной стали, которая имеет пространства в виде небольших дырочек. Внутри такой защиты расположена сама аппаратура. Перфорированные корпуса защищают устройства от нагревания, имея прекрасную вентиляционную систему.
Полностью защищенные. Такие корпуса представляют собой перфорированный корпус внутри и хорошую стальную оболочку сверху. В случае необходимости, бокс можно открыть ключом. Но в целом, проникнуть чужим в него не удастся: уж очень хорошо блок защищен. Этот вариант самый практичный и удобный, если вы решились устанавливать источник питания на улицу.

По климатическим данным, можно смело заявить, что последний вариант подойдет лучше всего. Он водонепроницаем, защищен от воздействия окружающей среды. Мы бы порекомендовали вам именно такое БП.

Общие данные о работе БП на определенных температурах выглядят приблизительно так:

В помещении от +3 до +35.
На улице от -35 до +40.

Очень редко встречаются БП, которые не выдерживают зимних температур. В таком случае мы советуем использовать витые пары. Они смогут питать IP камеры. Или же воспользуйтесь автономным питанием видеокамер.

Выходное напряжение

Если вы хотите узнать, какого выходное напряжение на вашем блоке питания, предлагаем подчиниться следующему правилу: выходное напряжение БП можно определить того после того, как техника будет чем-то нагружена. Так результаты ваших измерений будут точны, без завышенных цифр.

Следите и за электропитанием системы видеонаблюдения, так как недостаточная мощность может привести к неправильным результатам при конечном подсчете.

Выходной ток должен полностью покрывать расходы системы камер видеонаблюдения. Иначе, вы рискуете выбрать тот блок питания, который вам совершенно не подходит.

Резервный источник питания на 220в

Резервные источники бесперебойного питания на 220в обычно используются для компьютерной техники, оборудования средств связи, в сетях электроснабжения финансовой, транспортной сфере, в структуре государственной безопасности и для электропитания других потребителей с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 10000 ВА.

На отечественном рынке хорошо зарекомендовали себя модели марки SKAT компании «Бастион».

Плюсом этого источника резервного питания являются:

холодный старт;
несколько режимов на выбор;
световая и звуковая индикация;
защита от перепадов;
современный дизайн.

Похожими характеристиками могут похвастаться приборы марки TEPLOCOM.

Изменение №4. Ограничения функционала устройств СПС, которые не связаны с противопожарной защитой.

Согласно требованиям пункта 5.21 «СПА не должны выполнять функции, не связанные с противопожарной защитой, за исключением следующих функций, использующих общие исполнительные устройства:

трансляция музыкальных программ, рекламных и информационных объявлений, иных сообщений, связанных с гражданской обороной и чрезвычайными ситуациями;
управление водоснабжением объекта;
управление естественным проветриванием здания;
управление общеобменной вентиляцией здания.

Данные требования затрагивают все ППКП, которые ранее совмещали в себе функционал пожарной и охранной сигнализации. Согласно новым требованиям, ППКП уже не могут принимать сигналы от несертифицированных устройств, так как это может нарушать работу СПС. Однако выдача сигналов с пожарной централи никак не ограничена на смежные системы.

Приложение 2

Схема включения блоков системы аварийного оповещения и музыкальной трансляции ITC-ESCORT, обеспечивающая длительное время резервирования.

На рисунке ниже представлен фрагмент системы оповещения, реализованный на системе ITC-ESCORT. Система работает в 2-х режимах: режим тревожного оповещения и режим музыкальной трансляции. ИБП осуществляет резервирование по питанию только тех блоков, которые отвечают за дежурный и тревожный режим. Блоки, реализующие музыкальную трансляцию не резервируются.

Рис. 7 — Схема подключения

Работа системы осуществляется следующим образом (на схеме сигналы управления и включения, обозначены пунктирными линиями). Управление 10-ю линиями громкоговорителей осуществляет автоматический селектор ITC ESCORT T-6212, к которому через селектор зон ITC ESCORT T-6202 подключены 2 независимых усилителя: ITC ESCORT T-120 – усилитель, работающий в режиме музыкальной трансляции, ITC ESCORT T-61500 – высокоприоритетный усилитель, работающий в тревожном режиме. Аварийный усилитель ITC ESCORT T-61500 запитан от отключаемых (управляемых) розеток распределителя питания ITC ESCORT T-6216. В дежурном режиме данные розетки обесточены. Автоматический селектор Т-6212, также как и аварийная панель ITC ESCORT T-6223A, отвечающая за включение тревожного сообщения находятся на дежурстве и должны быть подключены к статическим (не отключаемым) розеткам распределителя питания ITC ESCORT T-6216. При поступлении сигнала включения от системы пожарной сигнализации, на выходе автоматического селектора возникает контрольный сухой контакт, который активирует распределитель питания. На выходе отключаемых розеток возникает напряжение 220В, которое запитывает селектор зон ITC ESCORT T-6202 и усилитель ITC ESCORT T-61500. Блоки, отвечающие за музыкальную трансляцию – усилитель ITC ESCORT T-120 и CD-проигрыватель ITC ESCORT T-6221 не резервируются.

Изменение №7. Применение адресных и безадресных систем пожарной сигнализации на различных объектах.

Данный раздел потерпел кардинальных изменений, благо создатели нового СП дали подробный перечень зданий и сооружений, которые подлежат оснащению адресными или безадресными АПС в зависимости от их функционального назначения, площади и высоты потолков. Данный перечень находится в приложении А СП 484.1311500.202, где Вы его и можете детально изучить, мы лишь подведём небольшой итог всех изменений. А итог следующий, что большинство объектов, в том числе и небольшой площади, теперь подлежат оборудованию адресными системами. Как мы понимаем это вызвано тем, что данные системы более надёжные и точные, позволяют определять точное место возникновения пожара, а значит дают возможность значительно быстрее его локализовать. Но тем не менее, также много объектов, в основном небольших площадей, могут быть оборудованы безадресной системой, но стоит учитывать тот факт, что данные требования лишь допускаю установку безадресной системы, окончательное решение принимает проектная организация на основе дополнительных данных про тот или иной объект.

Требуемая мощность

Начнем с важного — мощность ИБП для сигнализации измеряется в двух параметрах: вольт-амперах (ВА) и ваттах (Вт). ВА измеряют полную мощность бесперебойника, Вт — максимальную, которую потребляет оборудование

Обычно производитель пишет на устройстве красивое число в вольт-амперах, вот только на практике показатель в ваттах составит около 60-70% от этого числа. Приравнивать VA и W можно только для бесперебойников с маркировкой PFC, значение которой – “функция коррекции мощности”.

Для подбора необходимой мощности нужно сложить пиковую нагрузку в ваттах для всех используемых устройств, а затем увеличить ее примерно на четверть.

Для обеспечения долговременной автономной работы может быть использовано устройство мощностью от 5000 VA и выше.

Пожарные извещатели пламени

13.1.2 Пожарные извещатели пламени следует применять, если в зоне контроля в случае возникновения пожара на его начальной стадии предполагается появление открытого пламени или перегретых поверхностей (как правило, свыше 600 °С), а также при наличии пламенного горения, когда высота помещения превышает значения, предельные для применения извещателей дыма или тепла, а также при высоком темпе развития пожара, когда время обнаружения пожара извещателями иного типа не позволяет выполнить задачи защиты людей и материальных ценностей.

13.1.3 Спектральная чувствительность извещателя пламени должна соответствовать спектру излучения пламени горючих материалов, находящихся в зоне контроля извещателя.

Функции и дополнительные опции

Основной функцией техники для охранных сетей является обеспечение бесперебойной работы и защита техники. Среди обязательных особенностей ИБП следует отметить защиту от:

перегрузки сети;
глубокого разряда;
короткого замыкания;
перезаряда батареи.

Это позволит как штатно выключить технику перед неизбежным отключением АКБ, так и быстро реагировать на возможные проблемы на объекте.

Рекомендованное вамОбзор бесперебойников для телевизора

Какой ИБП подойдет для холодильника?

Обзор ИБП для дачи

Подбираем инвертор для газового котла

Если рассматривать элементы охранной сигнализации по степени важности, на первом месте будет находиться система электропитания. Блок питания охранно-пожарной сигнализации (ОПС) должен отвечать самым строгим требованиям, поскольку от его надёжности зависит безопасность любого объекта

Источник питания должен выдавать постоянное напряжение, используемое для питания охранных и пожарных датчиков. Сила тока должна обеспечивать электроэнергией, требуемое количество внешних устройств.

Адресно-пороговая система ПС

Более совершенная система, способна в автоматическом режиме периодически проверять состояние датчиков. В отличие от пороговой сигнализации принцип работы заключается в ином алгоритме опроса датчиков. Каждому извещателю присвоен свой уникальный адрес, что позволяет приёмно-контрольному прибору отличать их и понимать конкретную причину и место неисправности.

Свод Правил СП5.13130 допускает установку только одного адресного извещателя при условии, что:

ПС не управляет установками пожарной сигнализации и пожаротушения или систем оповещения о пожаре 5-го типа, или другого оборудования которое в результате запуска может привести к материальным потерям и снижению безопасности людей;
площадь помещения, где устанавливается пожарный извещатель не больше площади, на которую рассчитан данный тип датчика (проверить можно по паспорту технической документации на него);
осуществляется контроль работоспособности датчика и в случае неисправности формируется сигнал «неисправность»;
Обеспечивается возможность замены неисправного извещателя, а так же его обнаружения по внешней индикации.

Датчики в адресно-пороговой сигнализации могут уже находиться нескольких физических состояниях – «норма», «пожар», «неисправность», «внимание», «запыленность» и других. При этом датчик самостоятельно переходит в другое состояние, что позволяет определить место неисправности или возгорания с точностью до извещателя. ППКП “Дозор-1М”

ППКП “Дозор-1М”

К адресно-пороговому типу пожарной сигнализации можно отнести следующие ППКП:

Сигнал-10, производителя НПБ Болид;
Сигнал-99, производителя ПромСервис-99;
Дозор-1М, производителя Нита, и другие пожарные приборы.

АВТОНОМНОЕ ПИТАНИЕ СИГНАЛИЗАЦИИ

Нужно заметить, что далеко не вся автономная сигнализация является таковой по питанию. Исключив варианты с электрогенераторами мы по сути остаемся ни с чем.

Выше был приведен расчет емкости аккумулятора. Попробуйте по аналогии посчитать не для суток, а, хотя бы нескольких месяцев. Думается, результат вас обескуражит.

Для небольших объектов выход есть в виде применения автономных GSM сигнализаторов, например, линейки Express. Они объединяют в себе, извещатель и GSM модуль, могут работать на встроенных элементах питания до года, но, естественно, подходят для очень небольших объектов, а именно – одной комнаты.

* * *
