Тревожная кнопка: особенности и принцип действия охранной сигнализации

Принцип действия КТС

Кнопка тревожной сигнализации КТС относится к одним из самых распространенных способов охраны различных объектов, включая жилые, промышленные и офисные помещения.

Такого рода устройства используются для экстренного вызова охранных или пожарных служб.

Приводится в действие тревожная кнопка в ручном режиме человеком, когда он самостоятельно удостоверился в потенциальной опасности и принял решение о вызове соответствующих служб.

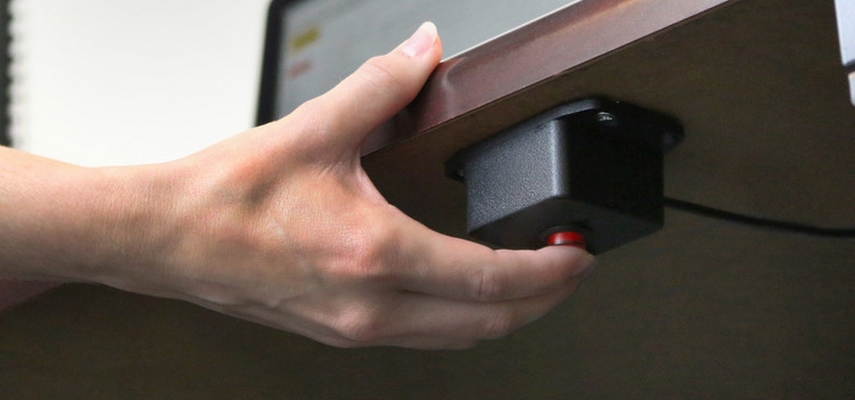

На объекте кнопку размещают в неприметных местах, если она подключена к охранной системе, или на видном месте, если она входит в состав пожарной сигнализации.

Кнопка тревожной сигнализации – это электромеханическое устройство, функционирование которого заключается в возможности непрерывной связи с группами быстрого реагирования или пожарными службами.

В случае возникновения внештатной ситуации на объекте производится нажатие на кнопку, вследствие чего электрический сигнал поступает на электронный блок сигнализации, из которого он передается на пульт пожарной службы или наиболее близкому наряду охранной службы.

Благодаря этому, на опасность можно среагировать максимально быстро, предупредив ограбление и распространение пожара на большую территорию.

Виды тревожных кнопок

На сегодняшний день охранные и пожарные сигнализации могут комплектоваться несколькими типами тревожных кнопок. Рассмотрим особенности каждого из типов:

Стационарные

Кнопка тревожной сигнализации стационарная представляет собой электромеханический модуль, который монтируется в месте быстрого доступа к нему персонала и сотрудников. Это может быть прилавок, кассовая зона, место возле выхода.

Передача сигналов от этих кнопок происходит через проводную линию связи. Если кнопка относится к пожарной системе безопасности, то она обязательно должна быть на видном месте, в противном случае ее располагают скрытно.

Исполнение стационарных кнопок может быть как с ручным, так и ножным приводом. По своему конструкционному решению это может быть кнопка тревожной сигнализации с фиксацией Астра 321 или без фиксации.

После срабатывания кнопки первого типа будут оставаться во включенном состоянии, пока их не переведут в начальное положение. Сделать это можно только с помощью специального ключа.

Кнопка тревожной сигнализации переносная – это мобильное устройство, которое имеет компактные размеры и может приводиться в действие с любого места. Как правило, сигнал тревоги передается с использованием радиоканала или сотовой связи.

В первом случае радиус действия кнопки составляет около 100 метров, во втором ограничивается только зоной покрытия соответствующего оператора сотовой связи.

Благодаря использованию этих кнопок передавать сигналы тревоги можно дистанционно, экономя время на то, чтобы добраться до места, для воздействия на стационарную кнопку.

Применение тревожных кнопок

Кнопка тревожной сигнализации Астра или другая модель аналогичных устройств, имеет в своей конструкции коммутационный механизм, при воздействии на который передается сигнал тревоги.

Если используется обычная проводная линия, то это будет электрический сигнал, который принимает электронный модуль сигнализации, который впоследствии передаст сигнал на пульт спецслужб.

Кнопка тревожной сигнализации GSM в своем составе имеет специальный передатчик, работающий в GSM-диапазоне. Эти устройства отличаются широкой зоной охвата, простотой установки и запуска.

При необходимости передаваемый сигнал можно усилить, используя специальное оборудование. К недостаткам таких устройство относится зависимость от загруженности сетей мобильной связи и легкости подавления сотового сигнала злоумышленниками, которые могут применять для этого специальные электронные приспособления.

Кнопка тревожной сигнализации радиоканальная также представляет собой устройство дистанционной передачи тревожного сигнала.

В отличие от GSM-устройств использование этих кнопок не зависит от состояния сотовых сетей, радиосигнал намного сложнее подавить и прервать.

Заключение

Тревожная кнопка является высокоэффективным средством, которое позволит предупредить беду и быстро вызвать спасателей или охрану.

Чтобы кнопка в полной мере могла реализовать возложенную на нее функцию следует правильно подобрать ее под конкретный объект, а также корректно настроить.

Помогут это сделать специалисты компаний, которые специализируются на установке охранных и пожарных сигнализаций.

Оборудование СОТС. Классическая схема

Рассмотрим классический состав оборудования системы охранной сигнализации. К техническим средствам системы охранной, тревожной или охранно-тревожной сигнализации относятся (сверху вниз – от оборудования управления к полевым устройствам):

Панели приемно-контрольные (ППК) , электронные устройства, с возможностью настройки, которые служат для сбора и анализа информации, поступившей от извещателей (датчиков) охранной сигнализации;

Платы расширения, позволяющие увеличить емкость системы до необходимого количества зон. Физические размеры ППК ограничены, поэтому для больших систем применяются платы расширения;

Блок индикации, применяется в больших системах, предназначен для отображения состояния шлейфа охранной сигнализации на пульте службы охраны;

Пульт управления, для отображения состояния сигнализации. На нём осуществляется постановка/снятие объекта под охрану, индикация тревоги или неисправности, частично программирование системы;

Блоки питания, обеспечивающие функционирование охранной системы при отключении электроэнергии;

Устройства сигнализации и оповещения (сирены, лампы и т.п.), служащие для информирования сотрудников службы охраны о проникновении, и для деморализации нарушителя;

Блоки связи и преобразования интерфейсов для передачи сообщения через иные физические сети, например, по Ethernet;

Шлейфы охранной сигнализации – линии связи, проложенные от групп охранных извещателей до приемных панелей.

Охранные извещатели электронные или механические устройства, реагирующие на проникновение на охраняемую территорию и формирующие тревожное сообщение на ППК. Их можно назвать преобразователями энергии (например, магнито-контактные извещатели преобразуют кинетическую энергию в электрическую). Они бывают:

Активные инфракрасные – представляют собой оптическую систему, из передатчика и приемника. Передатчик формирует инфракрасное излучение (лучи), передающееся на приемник. Если сигнал прерывается, то формируется тревожное сообщение;
Пассивные инфракрасные, реагирующие на изменение потока теплового излучения. Излучение создает специальный pir элемент, с помощью направляющей линзы;
Объемные (ультразвуковые), которые реагируют на инфракрасное излучение, исходящее от движущегося тела;
Комбинированные – объединённые в одном корпусе пассивный и объемный извещатели. Такое сочетание позволяет уменьшить число ложных срабатываний охранных измещателей;
Лазерные – Принцип детекции схож с пассивными ИК-извещателями, однако, в качестве излучателя луча здесь применяются лазерные лучи, это позволяет более точно управлять зоной детекции, в частности, приведенный извещатель REDSCAN RLS-3060SH имеет 4 независимые зоны детекции, каждой из которых сопоставлен выход для управления PTZ-камерами;
Звуковые, которые срабатывают на определённый сигнал, например, звук бьющегося стекла;
Магнитно-контактные, реагирующие на открытие окон или дверей;
Механические, например, в качестве охранного извещателя могут использоваться концевые выключатели, тумблеры кнопки и т.п.;
Вибрационные (трибоэлектрические) – чувствительный элемент представляет собой кабель, который закрепляется на опорах на ограждении и передает возникающую на преграде вибрацию в электронный блок. Чувствительный кабель может быть расположен под землей (до 40 см). В этом случае, вибрация будет считываться с грунта, а кабельный элемент должен обладать трибоэлектрическими свойствами — образованием электрозаряда при его деформации;
Проводноволновые представляют собой один, два или три проводника (фидера), по которым передаются колебания высокой частоты от передатчика (генератора ВЧ колебаний) к приемнику. Проходящая по фидерам волна формирует зону электромагнитного поля, которое изменяется при нарушении периметра, когда в электромагнитное поле попадает посторонний предмет.

Основные типы моделей

Существует два типа конструкций тревожной кнопки — мобильная и стационарная. Второй тип представляет собой устройства для ручного или ножного нажатия. Вдобавок, с ними могут взаимодействовать другие датчики оповещения:

Кукла. Это муляж в виде упакованной стопки денег, подающий тревогу, когда меняется его местоположение.
Клипса. Принцип работы такой же, однако, датчик расположен на последней купюре.

Стационарные

Чтобы разместить стационарную кнопку тревоги, подбирается место, меньше всего доступное для посторонних лиц. Одновременно оно должно быть максимально открыто для персонала. Если возникает опасность, у сотрудников должна быть возможность в короткие сроки и незаметно сообщить на пульт о происшествии.

Беспроводные

Данные модели для передачи сигнала используют радиочастоты. Они представляют собой незаметные брелки или могут быть настроены через мобильный телефон. Мобильные устройства делятся на радиоканальные и работающие через GSM-покрытие.

Для КТС GSM используются частоты мобильных операторов. Их просто настроить, они имеют большую область покрытия, и если требуется, можно усилить их сигнал. Однако они имеют существенный недостаток — не могут работать, когда в сети возникают сбои. Также их сигнал несложно заглушить, если под рукой имеется специальное устройство.

Для радиоканальных вариантов предусмотрены свои частоты. Они будут работать независимо от мобильного покрытия, а заглушить их сигнал очень тяжело. К недостаткам таких моделей относят то, что требуется зарегистрировать КТС в центре радиочастот, сигнал невозможно усилить до уровня, доступного для GSM-моделей. Также прием понижается, если система установлена в плотно застроенных районах.

Отдельной категорией мобильных кнопок являются решения, работающие в зоне действия беспроводного покрытия Wi-Fi. Оборудование будет работать надежно, если правильно установить точки доступа, маршрутизаторы и прочие устройства для поддержки сети. Конечно, у них должен быть обязательно доступ к глобальной сети. Преимущества налицо — быстрое соединение, нет помех и они довольно надежные. Однако если не заплатить за интернет, диспетчер может не распознать нажатие кнопки.

На протяжении развития охранных систем лучшим решением оказалось дублирование каналов отправки сигнала. Наиболее эффективно комбинировать стационарные и мобильные кнопки. Если злоумышленнику удастся заблокировать один канал, всегда можно поднять тревогу по свободному.

Устройства с фиксацией

КТС с функцией фиксацией нажатого положения подтвердит, что диспетчер принял сигнал о происшествии. Восстановить исходное состояние подобные модели можно лишь при помощи специального ключа. Эти решения подходят для следующих задач:

Оказать моральную поддержку персоналу — сотрудники смогут убедиться, что кнопка использована.
Подтвердить, что тревога была поднята и это сделано своевременно, если ГБР не прибыла при необходимости к объекту или приехала очень поздно. Как правило, ЧОПы предоставляют гарантии, что их группы смогут прибыть на охраняемый объект за 5–9 минут после подачи сигнала.

Монтаж и обслуживание КТС

Охрана частных объектов и коммерческих учреждений подразумевает монтаж КТС. Эту процедуру должны проводить только квалифицированные работники. Необходимо учитывать все характеристики объекта. Количество людей в помещении, специфику устройства. Оборудование нужно подбирать так, чтобы имущество и сотрудники находились в безопасности, независимо от ситуации.

Сотрудники, занимающиеся установкой КТС, изначально тестируют систему и настраивают специальный канал резервной связи. Это поможет быть уверенным в поступлении сигнала на пульт охраны. Сама процедура монтажа происходит быстро. Далее сотрудники охранной компании, устанавливающие тревожную кнопку, регулярно проводят техническое обслуживание.

Преимущества дверных видеозвонков

Установку видеозвонка можно выполнять в любых местах: на калитке, на двери квартиры, на офисной двери. Видеозвонок снабжен устройством, позволяющим переговариваться, поэтому хозяину нет необходимости выходить из дома и открывать калитку.
Удобно пользоваться в квартире, нет необходимости сверлить дверь и делать дверной глазок, так как на экране видно изображение человека, с которым можно разговаривать.
Видеозвонки удобны для удаленного применения. В комплекте имеется скрытая камера, способная записать изображение и звук. Такую модель звонка нет необходимости подключать к бытовой сети, она способна работать от аккумуляторов или батареек.
Дополнительной функцией видеозвонка является возможность дистанционного открывания дверного электрического замка. В более дорогостоящих моделях имеется функция видеофиксации, инфракрасные диоды для ночной подсветки и записи видео, а также функция автоответчика.
Возможность регулировки громкости мелодии и разговоров.
Существуют модели видеозвонков, которые дают возможность разговора с хозяином, находящимся не дома, а совершенно в другом месте. Эту функцию обеспечивают IP устройства, встроенные в корпус звонка.

В комплект видеозвонков входит: канал связи, устройство автономного питания, вызывающая панель в защитном исполнении, предохраняющем от действий вандалов. Изображение может выводиться на телевизор или компьютер.

Кроме качества изготовления и количества функций фирмы изготовители стали улучшать внешнее оформление дверных звонков. Раньше корпус изготавливали в виде обычной пластмассовой коробки, которую при установке прятали, чтобы ее никто не видел. Сегодня корпус дверного звонка является частью интерьера прихожей, может иметь разную форму и красивый цвет.

Подключение беспроводных звонков

Проще всего выполнить подключение беспроводного дверного звонка, так как нет необходимости в протяжке проводов. Питание беспроводных вариантов звонков чаще всего от батареек или аккумуляторов.

Весь процесс установки заключается в фиксации основного блока и кнопки на стене или другой поверхности. Кнопку можно приклеить на клей или двухсторонний скотч, либо закрепить на саморезы, в зависимости от типа поверхности.

Сигнальный блок дверного звонка можно зафиксировать на стене по аналогии с кнопкой, а можно просто установить сверху на шкаф. Некоторые комплекты беспроводных звонков включают кнопку, работающую от батареек, а главный блок, действующий от бытовой сети. В таком случае тоже нет больших сложностей. В этом случае сигнальный блок просто вставляют в розетку.

Кнопку рекомендуется устанавливать на высоте не выше 1,5 метра, так как это наиболее комфортная высота для ее использования.

Подключение проводных звонков

Значительно сложнее выполнить подключение проводного электрического звонка к питанию 220 В. При этом подключение выполняется по аналогии с выключателем света. Через кнопку подключают фазу, а ноль подходит непосредственно к основному блоку. На схеме показана разводка проводов.

Требования к разработке

С начала 1996 года в России действует Государственный стандарт ГОСТ Р 50775-95, который регламентирует к разработке, установке, эксплуатации и другим действиям с системами, предназначенными для охраны людей, имущества и окружающей среды.

В числе прочих положений, документ описывает работу ручных систем тревожной сигнализации и ручных охранных извещателей. Действие указанного ГОСТа не распространяется на передвижные объекты, системы специального назначения и помещения категорий А и Б взрывопожарной опасности. Работа охранных систем указанного вида регулируется другими документами. Подробнее о требованиях к проектированию и монтажу систем охранно-пожарной сигнализации можно прочесть здесь.

Неочевидные плюсы тревожной кнопки

Устанавливая подобную сигнализация для магазина, например, вы получаете дополнительные преимущества, о которых могли даже не думать. Например:

кнопка тревожной сигнализации защищает не только от правонарушителей. В случае пожара, разрушения здания, других ЧС также можно вызвать спасателей. Нет ничего зазорного в том, чтобы воспользоваться ей в других сложных ситуациях, например при назревании конфликта. Появление вооруженных охранников пресечёт любую опасную ситуацию в самом начале;
в вашем распоряжении появляются два свидетеля, которые задокументируют событие и пришлют отчет о произошедшем. Это может помочь в самых разных ситуациях (от буйных посетителей до страховых случаев);
полная информация в мобильном приложении. В дополнение к системе, вы получаете доступ к личному кабинету через приложение. Кроме отчетов о вызовах, в приложении также есть виртуальная тревожная кнопка, которую всегда можно активировать;
с помощью тревожной кнопки сигнализации можно организовать пассивную защиту, даже когда вас нет в офисе. Кнопка может быть выполнена в качестве герметичного контакта, который состоит из двух предметов (например фигурка на столе). Перемещение одного из предметов относительно другого и есть «нажатие» кнопки. Если правильно выбрать место для такой «кнопки» — сами грабители могут стать инициаторами своего задержания.

Принцип действия КТС

Такого рода устройства используются для экстренного вызова охранных или пожарных служб.

Схема работы кнопки тревожной сигнализации

Устройство КТС

Виды тревожных кнопок

Стационарные

Стационарная кнопка тревожной сигнализации

Мобильные

Брелок сигнализации тревожной

Применение тревожных кнопок

Кнопки сигнализации тревожной радиоканальной, GSM и «Астра»

Заключение

Видео: Установка тревожной кнопки

Тревожная кнопка (КТС) для охранной сигнализации – это средство безопасности, предназначенное для дистанционного вызова сотрудников охранных служб при наступлении чрезвычайной ситуации (ограбление, пожар, неадекватное поведение посетителей и т. д.).

Сотрудники служб быстрого реагирования приезжают на объект в течение всего нескольких минут после активации кнопки. С помощью подобных элементов безопасности можно значительно сократить количество неприятных ситуаций и предупредить ЧП на охраняемом объекте.

Из чего состоит этот комплекс «Тревожная кнопка»?

Три варианта тревожных кнопок

«Извещатель охранный ручной» она же та самая кнопка . На картинке выше Вы можете увидеть, как они обычно выглядят. Корпус разной формы, кнопка и ключ. Ключ нужен для блокировки кнопки в нажатом состоянии до приезда наряда.

ИБП (Источник бесперебойного питания), для автономности схемы. Злоумышленники могут отключить электричество, но сигнализация от этого не отключится и сможет отправить сигнал.

Объектовые приборы (слева на право) — Юпитер-2445 (4 IP/GPRS), ВЭРС-ПК2 и Циркон-8

Устройство охранное объектовое – это мозг всей системы, а заодно и передатчик. Этот прибор обрабатывает сигнал от кнопки и отправляет его дальше на пульт охраны. В него вставляется сим-карта или подключается проводной интернет. Так же к таким приборам легко подключаются другие охранно-пожарные извещатели или датчики, например датчик дыма.

Схема устройства охранного прибора

Шлейф – это провода соединяющие все эти составляющие. В качестве проводов могут быть использованы различные кабеля для слаботочных сетей, например витая пара, телефонный кабель и другие медные провода с не большим сечением.

Тревожная кнопка (КТС) для охранной сигнализации

Принцип работы КТС

На сегодняшний день данный способ охраны объекта является одним из самых востребованных. Ее устанавливают в офисных помещениях, на промышленных предприятиях, в домах и т. д.

Это устройство позволяет в экстренном порядке вызвать на объект сотрудников пожарных или охранных служб.

Для активации КТС необходимо, чтобы человек совершил на нее нажатие. Делать это следует в том случае, когда он полностью убежден в наличии потенциальной опасности и ему требуется помощь соответствующих служб.

КТС представляет собой электромеханическое устройство, которое обеспечивает непрерывную связь с пожарными службами и отрядами быстрого реагирования. Именно в этом и заключается ее основная функция.

Кнопку нужно активировать при возникновении на объекте чрезвычайной ситуации. При нажатии на устройство сигнал от него подается на блок сигнализации, а уже оттуда отправляется к ближайшему наряду охраны или на пульт пожарной части.

Тревожная кнопка состоит из следующих элементов:

Плата.
Индикатор.
Кнопка.
Элемент питания.

Виды КТС

Современные пожарные и охранные сигнализации могут включать в свой состав тревожные кнопки различных типов. Все их можно разделить на 2 категории:

Стационарные.

Стационарная КТС – это электромеханической модуль, установленный в таком месте, чтобы к нему могли быстро и беспрепятственно добраться сотрудники. Чаще всего ее монтируют в кассовой зоне, возле выхода, под прилавком и т. д.

Передача сигнала от таких тревожных кнопок осуществляется посредством проводной линии. Если КТС входит в состав системы пожарной безопасности, то ее должно быть хорошо видно. В случае с охранной сигнализацией ее нужно разместить в максимально скрытном месте.

Стационарные кнопки могут иметь ножной или ручной привод. По своему конструктивному решению они подразделяются на кнопки с фиксацией и без нее. В первом случае кнопка будет находиться в активированном состоянии до тех пор, пока кто-то не переведет ее в исходное положение. Делается это специальным ключом.

Мобильные.

Переносная КТС представляет собой компактное мобильное устройство. Активировать ее можно в любом месте. Для передачи сигнала используется сотовая связь или радиоканал.

Радиус действия кнопки в первом случае ограничивается лишь зоной покрытия оператора, предоставляющего услуги сотовой связи, а во втором радиус ее действия составляет порядка 100 м.

Переносные КТС позволяют отправлять сигнал тревоги дистанционно. Это значительно экономит время, затрачиваемое на то, чтобы добраться к месту ее расположения.

Использование КТС

Конструкцией тревожных кнопок Астра или любых других моделей предусмотрен коммутационный механизм, после воздействия на который отправляется сигнал тревоги.

: Тревожная кнопка Астра РК. Принцип работы.

В случае с проводной линией сигнал будет электрическим. Он поступит на электронный модуль, а уже оттуда – на пульт спецслужб.

GSM кнопка оснащена специальным передатчиком. Его работа осуществляется в GSM-диапазоне. К преимуществам подобных устройств можно отнести простоту установки и большую площадь охвата.

Радиоканальная КТС также передает сигнал тревоги дистанционно. От GSM-устройств она отличается тем, что ее работа не зависит от сотовой сети. Также радиоканал является более безопасным. Его сложнее прервать или заглушить.

Виды кнопок тревожной сигнализации

Кнопка тревожной сигнализации может быть стационарной или мобильной. Конструктивные особенности каждого вида подразумевают свои нюансы.

Стационарные кнопки

Стационарное устройство может быть выполнено в виде кнопки или педали, такая КТС закрепляется в месте быстрого доступа сотрудника. В магазинах стационарные тревожные кнопки, как правило, закрепляют под прилавком или в непосредственной близости к кассовому аппарату. Сигнал передается через проводную линию связи.

Мобильные кнопки

Мобильные тревожные кнопки изготавливаются в виде брелков различной формы. Передача сигнала может происходить посредством GSM-связи или с использованием определенных радиоканальных частот, которые считаются более надежными, так как для прерывания или глушения сигнала злоумышленникам требуется специальное оборудование.

Мобильные тревожные кнопки более предпочтительны для использования в крупных магазинах, супермаркетах и гипермаркетах. Возможность переносить сигнализацию с собой позволяет сотруднику компании подать сигнал тревоги частному охранному предприятию из любой точки торгового зала.

КТС с фиксацией

У данного типа тревожных систем после нажатия кнопка переходит в положение «включена» и сохраняет его до отмены подачи сигнала специальным ключом. Фиксацию могут иметь как стационарные, так и мобильные КТС. Тревожная кнопка с фиксацией придает персоналу магазина уверенность, что сигнал точно поступил в ЧОП.

Блок ЕР-6216

Модель ЕР-6216 может применяться в качестве управляющего блока вместе с контроллером ESC-6216 Р

В этом устройстве есть 5 линейных входов, в каждом из которых присутствует свой приоритет важности. В нём также предусмотрен вход для подключения микрофона

Контроллер выбирает зону вещания.

Если возникает какая-либо чрезвычайная ситуация, то отключаются все входы, которые являются неприоритетными, а сирена в это время транслируется в зоне опасности. К выходам уже примерно через 7 секунд присоединяется микрофон с цифровым тревожным сообщением, записанным заблаговременно. У приспособления есть тестовый и автоматический режим действия. Первый из них нужен для того, чтобы настроить систему.
