Кабель для охранно-пожарной сигнализации. рекомендуемые марки, виды и классы

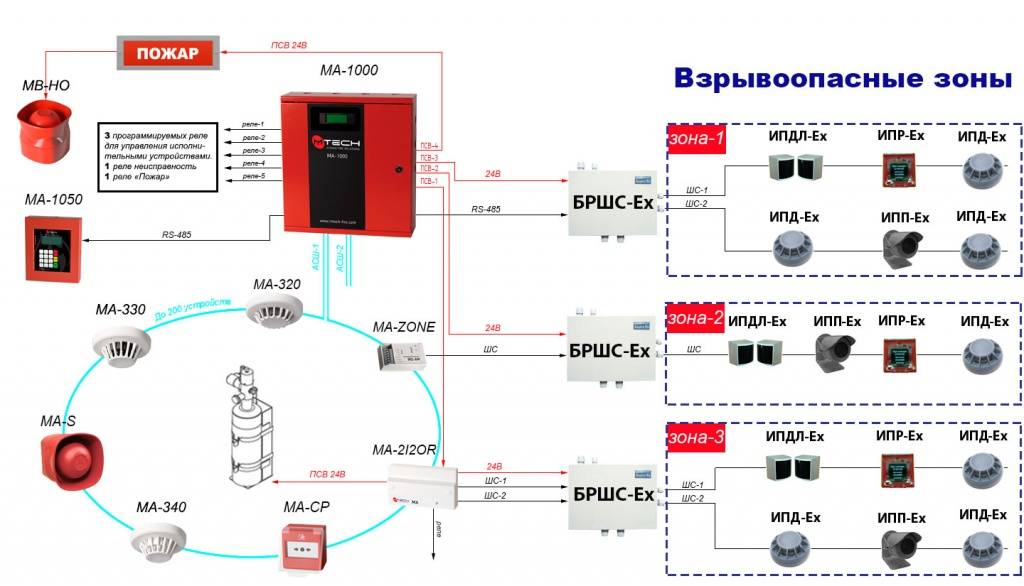

Кабели могут быть самых разных видов, все они отличаются своей конструкцией и функциональностью:

W-кабель обычно применяется для построения охранной или пожарной системы. Он с легкостью подключается к таким датчикам, как контроль перемещения и перепада температуры. Благодаря ему также совершается связь между главным системным блоком и исполнительными устройствами. В состав данных кабелей входят медные проволоки диаметром 0,22 мм, приводящие электрический ток. Защитным покрытием таких кабелей является полиэтилен. Для того чтобы не происходило никаких помех из-за магнитного поля, в данных кабелях также устанавливают специальный экран из алюмолавсана. В некоторых W-кабелях не имеется подобного экрана. Но, чтобы наткнуться именно на тот, который имеет защитный экран необходимо просто взглянуть на маркировку. Если на этикетки будет написана буква «М», то данный кабель имеет защиту от помех.
Alarm – это еще один из типов кабелей, который также пользуется особой популярностью. Он также довольно часто применяется в охранной и пожарной системах, но при этом подходит и для построения систем условного доступа. По сути, данный вид кабеля имеет абсолютно тот же состав, что и предыдущий, но главным отличаем все же является качество материалов, используемых при изготовлении кабеля. Именно Alarm имеет более высокий уровень пожаробезопасности.
J-Y – это последний кабель в списке самых основных типов, который без проблем может быть использован в формировании пожарной и охранной системах. Кроме того он также отлично подойдет для построения системы доступа и управления. Самой главной изюминкой и особенностью данного кабеля является наличие специального металлического экрана, который помогает защищать систему от магнитных излучений, которые в свою очередь могут вызвать различные помехи и исказить передачу сигнала. J-Y кабели можно с легкостью установить как в помещении, так и на улице, на качество их работы это никак не повлияет. Помимо этого они также обладают высоким уровнем пожаробезопасности.

Стандарты, сертификация

При выборе типа витой пары нужно понимать, для каких целей должен использоваться кабель. Стандарт Ethernet является наиболее распространённым, витую пару иногда называют этим термином. Стандарт определяет ряд характеристик кабельной сети: скорость передачи данных, максимальное расстояние, возможное без использования усилителей сигнала, способ модуляции и т. д. Впрочем, к этому же стандарту относится и оптоволокно.

Существуют также отдельные стандарты, применимые при прокладке СКС, причём для структурированных кабельных систем требования намного жёстче.

Соединение витой пары с интернет-розеткой

Стандартов Ethernet разработано свыше десятка, большинство из них устарело (например, 10BASE5, или IEEE 802.3, часто называемый «толстым Ethernet»).

Разновидность стандарта IEEE 802.3ba, разработанная в 2009 году, позволяет передавать данные на скорости до 40 Гб/сек, существует и 100-гигабитный стандарт, ожидается появление терабитного.

Коннектор RJ-45 для витой пары

В сфере СКС действует три популярных стандарта:

американский вариант – EIA/TIA-568С;
стандарт, используемый в Европе – CENELEC EN 50173;
международная версия стандарта – ISO/IEC IS11801-2002.

Советы специалиста по выбору кабеля

Прежде чем решать, какой кабель нужен для видеодомофона, необходимо сначала выбрать конкретную модель такого устройства. И самое главное – кабель для видеодомофона должен быть хорошим. Комбинированный кабель КВК, отечественного производства, отвечает всем требованиям и может использоваться без ограничений

При выборе коаксиального кабеля можно обратить внимание на продукцию таких , «Belden» и «CommScope». Следует выбирать кабель RG-6 или RG-59, который отличается высоким качеством и продолжительным сроком службы

Кабель «витая пара» производится многими компаниями и при выборе следует обращать внимание на материал проводников и не приобретать кабель с жилами из обмеднённой стали. Поскольку для подключения видеодомофона не требуется приобретать километры кабеля, экономить на том, чтобы купить 20-30 метров не стоит

Следует избегать продукции китайских производителей. Они продают кабель по очень низкой цене, используя стальные жилы и низкосортный пластик для внешней изоляции.

С этим читают:

Видеонаблюдение в подъезде: советы по выбору, установке, обслуживанию и правовым аспектам

Как выбрать видеодомофон для квартиры: составные компоненты, особенности и модели

Входная дверь с видеонаблюдением: основные моменты выбора и модели

Требования, предъявляемые к монтируемым кабелям для ОПС

Кабель для систем охранно пожарной сигнализации должен отвечать таким требованиям:

стойкость к коррозии;
наличие оболочки, выдерживающей сильный нагрев;
изоляционная оболочка должна препятствовать распространению открытого пламени, она не должна гореть – допускается только плавление без искр;
при плавлении в воздух должно выделяться минимальное количество токсических и прочих опасных веществ.

Термоизоляционная оболочка кабеля должна выдерживать сильный нагрев и контакт с открытым огнем в установленное время, которое требуется для эвакуации персонала и людей с территории объекта. При этом передаваемые параметры и передача данных должны быть непрерывными, то есть система должна сохранять свою работоспособность.

При укладке необходимо наличие особой термостойкой обмотки или наличие термокоробов, в которые и монтируется кабель. При монтаже сквозь перегородки и стены надо учитывать уровень их огнестойкости, при необходимости применять герметики, выдерживающие сильный нагрев. Оптимальным вариантом является прокладка кабельной трассы в металлической гофре.

Огнезащитные (огнестойкие) кабели и провода. Виды и применение

Огнестойкие кабели изобретены уже давно. Правда, в частные дома их стали ставить совсем недавно, лишь последние 10-20 лет. В основном, их сфера применения была ограничена больницами, электростанциями, фабриками, офисными и торговыми зданиями, где всегда есть большое скопление людей и безопасность ставится во главу угла. Огнезащитные кабели и провода также мы часто может встретить в зданиях, где установлены дорогие электронные устройства: дата-центры и серверные.

Поэтому, выбирая огнестойкий кабель для своего дома, следует исходить от назначения провода и места, где он будет использоваться.

Кабели для противопожарных систем

Установка пожаробезопасных кабелей особенно необходима в системах безопасности и пожарной сигнализации, т. е. в цепях устройств сигнализации и предупреждения, видеонаблюдения, дымоудаления зданий. Их основная задача — обеспечить непрерывную подачу электроэнергии на противопожарные устройства.

Поэтому, если вы ищете кабели и провода для систем противопожарной защиты дома, рекомендуется выбрать огнестойкие кабели без содержания галогенов (т. е. которые не содержат хлора, фтора и брома). Эти химикаты ядовиты для человеческого организма, и выделяемые ими пары при горении провода могут вызвать отравление, остановку дыхания и даже смерть.

Безгалогенные огнестойкие кабели для противопожарных установок имеют следующие особенности:

препятствуют распространению огня;
отличаются низким выделением дыма;
при высоких температурах выделяют неагрессивные и нетоксичные газы.

Благодаря безгалогеновым огнезащитным проводам, во время пожара обеспечивается лучшая видимость, что значительно облегчает работу пожарной охраны при проведении пожарно-спасательных работ.

Эти кабели также используются в системах аварийного освещения, управляющих сигналах и других устройствах противопожарной защиты, работа которых была запланирована на случай пожара. Их специальная конструкция обеспечивает правильную работу в сложных тепловых условиях.

Если вы ищете кабель, который будет обеспечивать подачу электроэнергии к определенным устройствам, например, к разбрызгивателям, во время пожара, выберите термостойкий кабель питания. При выборе устройства, обязательно учтите тип номинального напряжения:

низкое напряжение — до 1 кВ;
среднее напряжение — от 1 кВ до 35 кВ;
высокое напряжение — от 35 кВ до 220 кВ;
самое высокое и сверхвысокое напряжение — выше 220 кВ.

Термостойкий силовой кабель может быть одножильным или многожильным. Они помечены буквой К.

Термостойкие контрольные кабели

Для обеспечения бесперебойной работы в цепях управления, системах автоматизации, а также в устройствах управления, контроля и защиты во время пожара будут полезны термостойкие кабели управления.

Для их производства используются химические вещества, которые делают их огнестойкими. Благодаря этому они не распространяют огонь и позволяют быстро и без проблем восстановить отдельные устройства и системы, до нормального состояния. Таким образом они защищают накопленные основные средства и облегчают действия по эвакуации.

Пожарный телекоммуникационный кабель

В случае стационарных соединений, предназначенных для телефона, станции, передачи, промышленной электроники, автоматики, передачи данных в аналоговой и цифровой форме, подойдут противопожарные телекоммуникационные кабели. Они используются в различных типах зданий с более строгими требованиями противопожарной защиты.

Термостойкий телекоммуникационный кабель особенно рекомендуется для систем охранной сигнализации и пожаротушения

Стоит обратить внимание на то, оснащен ли он общим статическим экраном. Он защищает кабель от помех от внешних электрических полей

Огнезащитный телекоммуникационный кабель не содержит фтора, брома и хлора, что затрудняет горение и распространение огня на другие провода в проводке. Плюс они менее токсичны.

Телекоммуникационные кабели делятся на две модели: станции — с маркировкой TKS и местные — с символом TKM. Специальное покрытие, которое не распространяет пламя, обозначается аббревиатурой Yn.

Требования к кабелю

Наличие коммутаций, которые обеспечивают работу домофонной аппаратуры, ведут к выполнению определённых требований к системе монтажа и коммутирующих элементов:

Мощные источники магнитных полей, находящиеся рядом, способствуют искажению сигнала. Поэтому использование коаксиального провода в трубе, поможет избежать этого.
Шлейф сопротивления линии в 20 Ом, обеспечит нормальную работоспособность длинных линий связи.
Нельзя использовать провод с повреждённой изоляцией.
Напряжение внешнего блока и электрозамка, должно быть, 24 В.
Повышенная влажность помещения, считается предпосылкой для короткого замыкания. Размещать аппаратуру в таких условиях не рекомендуется.
Если существуют резкие перепады напряжений в сети, запрещена эксплуатация домофонной системы.
Электромагнитный замок оснащается дополнительным запитывающим проводом.

Способы определения качества кабеля витая пара

Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США)

Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным

Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

Состав кабеля витая пара

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

Кабель для аналоговых систем

Рассмотрим в начале какой кабель нужен для аналоговых систем и AHD.

Для того, чтобы получить картинку с любой видеокамеры и передать ее на видеорегистратор или монитор, необходимо минимум выполнить два условия:

подать на камеру питание

снять с нее видеосигнал

Удобнее всего это делать при помощи кабеля, в котором уже совмещены эти функции. То есть, присутствует коаксиал для передачи видеосигнала и тут же есть 2 провода питания — плюс и минус от блока в 12 вольт.

Собирать эти провода по отдельности, на сегодняшний день крайне нерационально и не надежно.

Еще не так давно самыми распространенными вариантами для этого были:

кабель ШГЭС

кабель ШВЭВ и ШВЭП

Если вы делаете систему видеонаблюдения, что называется «для себя», то эти марки не рекомендуется применять.

ШГЭС — это две и более жилы, которые идут в медной оплетке. По одному из проводников подается питание, под другому видеосигнал.

За счет очень низкой цены, много аналоговых видеосистем было построено этими проводами. Правда расстояние от блока питания до камер на основе такого кабеля не должно превышать 15-20 метров.

При использовании этого кабеля о таких параметрах как волновое сопротивление в 75 Ом просто забудьте. Однако на небольшие расстояния сигнал все же передавать можно.

Популярность данного кабеля еще объясняется тем, что при 4-х жилах по не задействованной жиле можно пускать звук.

Рейтинг производителей витой пары

Разобраться и запомнить всё разнообразие стандартов и характеристик витой пары довольно сложно, особенно для неподготовленного пользователя. Поэтому вопрос, как и какую витую пару выбрать для дома, многими решается на основании мнений о производителе. Мы составили небольшой рейтинг, который поможет определить качество и его соответствие стоимости кабеля для интернета в зависимости от бренда.

Витая пара премиального уровня

Лучший кабель «витая пара» самый дорогой, стоимость 1 метра находится в пределах 20–25 рублей. Но за эти деньги вы получаете кабель самого высокого качества, который может прослужить десятилетиями. Продукция премиального уровня характерна для брендов Hyperline, SkyNet, Nikolan.

Как правило, для квартирного интернета такая продукция не используется – его прокладывают в правительственные учреждения, банки, другие компании с высокими требованиями к качеству сети.

Кабель среднего уровня

Если сравнивать с топовым уровнем, то витая пара категории 5 стоит намного дешевле, порядка 15 рублей/метр, и характеризуется вполне достойным качеством и скоростью. В России самым популярным производителем кабельной продукции такого качества считается бренд NetLan. Сфера применения витой пары среднего ценового сегмента – крупные предприятия, офисы, но её можно увидеть и в частном секторе.

Бюджетная витая пара

При выборе кабеля UTP для домашней сети большинство пользователей ориентируется на стоимость. В этом нет ничего предосудительного – продукция таких китайских брендов, как CabLAN или Ripo, стоит порядка 5 рублей/метр. Это в подавляющем большинстве случаев кабель с омеднёнными жилами соответствующего качества, вполне пригодного для построения малобюджетных сетей.

Мультикабель

В четырехпарных кабелях utp две пары используются для передачи цифровых пакетов данных (Link), а две пары для подачи питания, которые изначально не совсем на это рассчитаны.

Есть более дорогой, но качественный вариант сборки системы видеонаблюдения с оборудованием не поддерживающим PoE — это применение так называемого мультикабеля.

Плюс этого кабеля в том, что в нем отдельно идут два многожильных проводника, чаще всего сечением 0,5мм2 или 0,75мм2, по которым и подается напряжение питания 12 вольт.

Он идеально подходит при больших расстояниях и удалении камер от блока питания, но и цена здесь будет кусаться.

Поэтому самыми популярными и верными решениями при сборке систем видеонаблюдения на сегодня остаются 2 варианта:

для аналогового и AHD — кабель КВК

для цифрового (IP) — кабель UTP

здесь

https://youtube.com/watch?v=pvIJUxjGrm4%3F

ПРОВОДНЫЕ ДАТЧИКИ СИГНАЛИЗАЦИИ

Проводные датчики охранной сигнализации используются с контрольно-приемными блоками различного типа. На рынке представлен широкий ассортимент проводных извещателей различного типа, и выбор конкретной модели зависит как от параметров контрольно-приемного блока, так и от поставленных задач.

Преимущества проводных датчиков:

низкая стоимость в сравнении с беспроводными аналогами;
бесперебойная работа на значительном удалении от приемно-контрольного блока;
простота обслуживания;
не требуют автономного источника питания;
высокая помехозащищенность сигнала.

Недостатки:

зависимость от внешнего источника электропитания (системы с проводными датчиками в обязательном порядке оснащаются ИБП);
скрытая прокладка сигнальных цепей требует значительных время- и трудозатрат;
в случае повреждения кабеля, могут потребоваться длительные ремонтные работы (если кабель проложен скрытно).

Особенности монтажа проводных датчиков.

Перед началом монтажа составляется план, с учетом их типа и месторасположения охранных извещателей. Измеряется расстояние между датчиками и приемно-контрольным блоком, подготавливаются кабели соответствующей длины. Затем прокладывают сигнальные цепи. Финальный этап — подключение датчиков.

Большинство современных проводных датчиков подключаются посредством клеммных колодок. Однако в некоторых моделях может потребоваться ручная пайка контактов (для правильной настройки кода). После завершения монтажа проводится настройка подключенных датчиков и общая проверка системы.

Ошибки в процессе установки датчиков не только повышают вероятность ложных срабатываний, но и отрицательно сказываются на функционировании всей системы сигнализации.

Виды проводных датчиков.

Датчики движения — как правило, используются во вторых рубежах охраны, но могут применяться для блокировки окон и дверей. По зоне обнаружения разделяются на объемные, поверхностные и линейные.

Датчики разбития — применяют для блокировки окон и витрин на разбитие. Распространенные типы: акустические, линейные, вибрационные.

Датчики открытия (магнитоконтактные) — используются для блокировки окон и дверей на открытие. Основные типы: врезные, накладные, для деревянных и металлических конструкций.

Комбинированные — в одном корпусе совмещают два датчика. Наиболее распространенная комбинация — акустический извещатель и датчик движения.

Коаксиальный кабель для видеонаблюдения

Составные элементы коаксиального кабеля

Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.

При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.

К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).

Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.

Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

Выбор кабеля в зависимости от расстояния регистратора до камеры

Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.

Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:

Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
Степень защиты от помех – наличие экранирующих оболочек;
Диаметр изоляции;
Степень затухания сигнала;

Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.

Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.

Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.

Кабель для цифрового видеонаблюдения

Также как и для аналоговых, для цифровых камер необходимо:

подать питание

получить обратно цифровой пакет видеоданных

На сегодняшний день самым оптимальным для цифрового видеонаблюдения будет применение камер с функцией PoE. Формат PoE разрешает передавать и питание и сигнал по одному кабелю, используя один единственный разъем на основе коннектора RJ-45.

Для подключения таких цифровых систем не рекомендуется применять всего лишь двухпарный кабель UTP. Хоть он и дешевый, но не все стандарты поддерживают 4-х проводную систему передачи данных.

Поэтому здесь выбирать нужно 4-х парный кабель UTP ( LAN ). С помощью него можно передавать изображение на расстояние до 3км (при использовании усилителей).

Он идет восьмижильным, пятой категории Cat5e. Поддерживает передачу данных до 100 Мбит/с при использовании двух пар и до 1000 Мбит/с при четырех парах.

Перед покупкой также не помешает путем среза изоляции и самой жилы, проверить содержание меди внутри нее.

Для уличной прокладки требуется применять кабель UTP с черной изоляцией из полиэтилена стойкого к ультрафиолетовому излучению.

Вот таблица разновидностей кабеля UTP:

FTP кабель это разновидность UTP, в котором поверх жил идет экранированная фольгированная оплетка. Она улучшает помехоусточивость.

За счет этого FTP можно спокойно прокладывать совместно с кабелями электропроводки. Для простых utp этого делать не рекомендуется.

Есть еще разновидность STP. У него вместо фольги используется экранированная медная оплетка. Кроме того, защитный экран есть вокруг каждого цельного медного проводника.
Его применяют при большом количестве внешних помех.

Однако не забудьте заземлить этот самый экран. В противном случае, он как антенна наоборот будет притягивать электромагнитные поля.

Повысить дальность передачи данных по utp кабелю можно путем активных и пассивных усилителей. Один ставится возле регистратора, другой непосредственно у камеры.

При сверхбольших расстояниях — до 3км, монтируются активные.

При небольших — до 300м, пассивные усилители. Только имейте в виду, что для активных требуется отдельное питание.

Какой огнезащитный кабель, провод лучше для дома?

На рынке существует множество производителей противопожарных кабелей. Учитывая строгие стандарты в этой сфере изделия у все примерно одинакового качества. Мы рекомендуем покупать продукцию известных европейских производителей: Technokabel, Nexas или Dok-Mel.

Среди рекомендуемых решений следует упомянуть безгалогенные противопожарные кабели. Это огнестойкие провода, с низким содержанием дыма и еще они препятствуют распространению пожара на другие кабели в проводке, что повышает их функциональность. Они обеспечивают бесперебойную работу отдельных устройств, облегчают пожаротушение и безопаснее для здоровья и жизни людей, поскольку не выделяют вредных химических соединений.

Как выбрать провод для домофона

Прежде чем приступать к выбору провода, определяются с типом устанавливаемого домофона. Если система оснащена аудиосистемой, используется двухжильный провод для домофона.

Если система с видеодомофоном, стоит проявить особую внимательность при выборе кабеля, поскольку эти устройства очень требовательны и капризны. Им требуется минимум 12 В. В этом случае используются четырехжильные провода для обеспечения связи с панелью, встроенным монитором и для заземления конструкции.

При выборе провода большое значение имеет расстояние, на который будет подаваться сигнал. Чем оно больше, тем длиннее должен быть провод и его сечение, поскольку от этого будет зависеть качество сигнала.

Маркировка кабеля витая пара

Общепризнанной является следующая маркировка, указывающая на способ организации экранирования:

UTP – дешёвый неэкранированный кабель (может встречаться обозначение U/UTP);
FTP – кабель, у которого на все пары жил общий экран (F/UTP);
S-FTP – общий двойной экран для всех пар с фольгированным алюминиевым сердечником и жилами из медной лужёной проволоки (SF/UTP);
STP – наличие экрана у каждой пары (U/FTP);
F/FTP – отдельные экраны для всех пар плюс общий экран из алюминиевой фольги;
S/FTP – отдельные экраны для всех пар плюс общий из медной лужёной проволоки.

Виды экранирования кабеля в зависимости от маркировки

В общем случае экран – это защита кабеля от случайных и систематических наводок, искажающих сигнал, необходим для предотвращения потери информации. Разновидности экранирования говорят о разном уровне защиты данных. Они во многом определяют стоимость готового изделия.

Виды витой пары

Кроме маркировки, обозначающей наличие и способ организации экрана, существуют и другие обозначения, применяемые производителями для обозначения тех или иных технических особенностей своей продукции:

Количество жил: solid – одножильный кабель, patch – многожильный. Моножилы дёшевы в производстве, поэтому наиболее распространены. Многожильные изделия используются при сложной топологии сетей в местах множественных изгибов. Они же в основном используются при производстве патч-кордов (оконцованного джеками участка кабеля заданной длины для соединения устройств).
Диаметр жилы. Используемый диапазон – 0.40–0.64 мм. Кабельная продукция 5–6 категорий изготавливается из жил диаметром 51 мм и обозначается 24AWG (американский стандарт маркировки). Бюджетный, зачастую несертифицированный кабель изготавливают из проволоки 0.40–0.50 мм – для квартиры выбор такой витой пары будет вполне оправданным.
Количество пар. При построении сложных коммуникационных систем их число может достигать тысяч, но для компьютерных сетей стандарт 4 пары (принятая в США маркировка – 4х2х0.51). Использование всех восьми жил требуется для построения гигабитных сетей, для домашнего использования с пропускной способностью до 100 Мб/сек достаточно двух пар. И хотя такой кабель дешевле, обычно в любом случае приобретают восьмижильный вариант. Две пары используется для обустройства домофонов и систем сигнализации.

Внутреннее содержимое витой пары

Отдельно стоит рассказать о маркировке по типу оболочки:

PVC – оболочка из поливинилхлорида, используется преимущественно для дешёвых кабелей;
PP – полипропиленовая оболочка для кабелей, которые могут подвергаться воздействию высоких температур (до 140° С);
PE – оболочка из плотного полиэтилена, используется для наружной прокладки кабелей;
FR – кабель огнестойкой категории (способность работы при пожаре определённое время, от 30 до 180 минут);
LS – оболочка из материала, характеризующегося низким дымовыделением при возгорании;
ZH – материал, при горении не выделяющий ядовитые галогеновые газы;
В – кабель с бронированной оболочкой в виде обволакивающей стальной ленты.

Существуют также модификации кабеля со стальным тросом, которые используются для воздушной прокладки сетей между домами.

Монтаж системы со считывателем ключей

Возможность считывания ключей является одной из функций, делающих практичней и безопасней систему, в которую входит видеодомофон. Подключение, схема которого приведена ниже, незначительно поменяется и будет выглядеть следующим образом:

Как можно увидеть, в этой схеме появился считыватель ключей, кнопка выхода и микросхема, которую называют контроллером. По сути, всё оборудование, кроме монитора, замыкается на этом элементе схемы. Красным мы выделили те жилы проводов, которые отвечают за питание устройств. Как видно, они подсоединены к одному и тому же месту.

Как подключать микросхему? Не переживайте, на каждой из них есть разметка, благодаря которой разобраться, куда подключать питание, а куда замок и т. д., понятно, так что подключение видеодомофона контроллером не составит больших проблем.

Требования применяемые к охранно-пожарному кабелю

У каждого типа кабеля имеются свои требования, которые должны быть обязательно соблюдены во избежание различных неполадок в системе. Так, к примеру, кабель, который применяется в охранной системе, должен удовлетворять следующие требования:

высокой уровень стойкости при взаимодействии с окружающей средой и химическими веществами;
высокий уровень стойкости при различных возгораниях;
не иметь абсолютно никаких токсичных веществ, выделяющих при высокой температуре;
иметь диаметр сечение не меньше чем 0,22 мм.

Кроме того вы должны обратить внимание на то, что вся продукция, непременно, должна иметь в своем наличии сертификат, который будет подтверждать качество. Они также указывают на то, что товар сделан согласно ГОСТ 53315-2009

В данном сертификате обязательно будет содержаться вся необходимая информация, которая расскажет о том, что кабель соответствует всем требуемым стандартам:

В обязательном порядке кабель должен соответствовать всем техническим стандартами внутри страны и за ее пределами.
Также очень важно, чтобы данный кабель имел высокий уровень огнеустойчивости.
Кабель также не должен быть хорошим посредником в распространении огня.
Подобные кабели также не должны иметь никаких вредных воздействий на окружающую среду, в том числе и на здоровье человека.
В случае перенагрева провода он должен выделять минимальное количество дыма.

Если кабель удовлетворяет все вышеперечисленные требования, то покупатель может быть спокоен за безопасность предприятия, где они будут применяться. Кроме того на отечественных рынках имеется огромный ассортимент различных проводов как собственного производства, так и зарубежного. А для того чтобы работа протекала более продуктивно, необходимо с особой тщательностью подбирать продукцию, которая в будущем будет справляться с поступающей нагрузкой и соответствовать всем международным стандартам. Помимо этого вы должны учитывать область применения тех или иных кабелей и выбрать наиболее подходящий именно вашей системе сигнализации. Следуя всем этим, довольно не сложным правилам, вы сможете обеспечить своему предприятию надежную защиту и высокую безопасность.

https://youtube.com/watch?v=a5BjRluMJTQ

Какой выбрать

Для качественной работы домофона выбирать следует кабель по нескольким критериям:

Провод для видеосвязи.
Отдельный экран в оплётке.
Сечение жилы.

Последний параметр влияет на длину линии передаваемого сигнала. А от длины линии зависит уровень сигнала, когда в цепь включён видеодомофон, таким образом:

Панель вызова до 15 м. можно подключить любым кабелем: ШВЭВ, КСПВ 4х0,5, КВК.
До 50 метров используется провод КВК 2х75.
Для расстояния больше 50 м., производитель видеодомофонов не гарантирует постоянную работоспособность. Тем людям, которые хотят рискнуть, предлагают коаксиальный кабель.

Прокладка кабеля внутри помещения ведётся ПВХ проводом, на улице – ПНД.

Панель и аудиодомофонная трубка соединяются кабелем в две жилы ТРП 2х0,4, а также КСПВ 2х0,4.
