Кабель шлейфа пожарной сигнализации

Требования к прокладке кабелей для пожарной сигнализации

Требований к прокладке кабелей пожарной сигнализации немного. Вот основные из них:

Если монтаж системы сигнализации производится сквозь стены, то необходимо учитывать материал, из которых перегородки были сооружены.
Обязательно используются монтажные муфты, которые вставляются в стены и через которые протаскиваются кабели. Обычно сегодня для этого используют гофры, изготовленные из полимерных материалов.
Все проходки должны быть заполнены термостойкими герметиками.
Прокладка кабеля пожарной сигнализации совместно с другими проводами и кабелями разрешается, но только в том случае, если общий шлейф герметизируется термостойкими или огнестойкими изоляционными лентами либо шлангами. Сегодня все чаще для этого используют термостойкие короба, изготовленные из специального пластика.
Проводить стыковку двух кусков кабеля в одном шлейфе запрещено.
Воздушная прокладка должна проводиться с применением стального троса. Все дело в большой массе проводников, которые без поддержки будут провисать. Провис может присутствовать, но он должен быть небольшим.
В процессе расчета длины шлейфа необходимо учитывать, что кабели имеют свойство со временем усаживаться по длине. Поэтому на длину каждого шлейфа прибавляют 10% от его размера.
Кабели, которые соединяют приборы оповещения, а также блоки управления, должны монтироваться на расстоянии минимум полметра от силовых электрических сетей. Цель – избежать помех, которые могут сказаться на появлении ложных тревог.
Проводить под полом, под потолком или в пустотелых стенах можно, но с условием, что кабели будут заложены в металлизированные гофрированные шланги.
Прокладывать внешний шлейфы, то есть вне зданий, можно только в земле. Иногда разрешается прокладку проводить под навесами. Главное – защитить проводку от негативного воздействия внешней среды.

Прокладка кабеля пожарной сигнализации (нормативные документы это подтверждают) должна проводиться только специализированными компаниями, которые обладают лицензией на проведение данного вида работ. Самостоятельный монтаж к эксплуатации не принимается. Потому что по окончанию монтажа составляется акт проверки, к которому прилагается договор на проведении установки и копия лицензии. Если одного из документов нет, то систему сигнализации представители Госпожнадзора не примут. А значит, не будет принят и объект к эксплуатации. В любом случае без системы пожарной безопасности работать не разрешат.

Разного назначение кабели и провода в одном шлейфе

Сам процесс прокладки начинается с изучения проекта, в котором схема разбита на шлейфы. Здесь же показано, где устанавливаются звуковые извещатели, световые таблички, датчики и блок управления. Обычно монтаж начинают с датчиков, затем прокладывают шлейфы по намеченным контурам (линиям). После чего их соединяют к приемно-контрольным приборам. Прокладку кабеля к извещателям нередко проводят параллельно с установкой шлейфов первых участков. В этом плане строгих требований и норм нет.

В видео показана последовательность проведения монтажа пожарной сигнализации:

Последний этап монтажа – проверка системы пожарной сигнализации на предмет ее корректной работы. Для этого подносят пламя огня к датчику или создают дымовую завесу внутри какого-то помещения. Если сирена включилась в сроки, указанные в паспорте изделий, то сигнализация работает правильно. Если по каким-то причинам временной диапазон превышает нормативные, то необходимо провести или настройку блока управления, или найти причину, по которой система дает сбой.

Схемы подключения датчика движения

Основное применение датчиков движения в быту относится к схемам управления освещением и системам охранной сигнализации.

Управление освещением. Потребность в таких схемах возникает в основном в местах общего пользования, где постоянная работа освещения не требуется. Примером могут служить придомовая территория частного дома, лестничные площадки многоквартирных домов, помещения ванных и туалетных комнат в квартирах. Датчик движения, который в данных ситуациях уместней назвать датчиком присутствия, реагирует на появление в контролируемой зоне движущегося объекта и замыкает выходные контакты, включающие освещение. Такие устройства позволяют экономить электроэнергию и избавляют человека от необходимости вручную включать и отключать освещение, нащупывая выключатель в темноте.

В последнее время широкое распространение получили светильники, в корпус которых уже встроен датчик движения. Подключение таких устройств не вызывает затруднения, к ним достаточно подвести провода питания. Напряжение должно подаваться через выключатель, чтобы была возможность при необходимости отключить устройство (например, в светлое время суток).

В случае необходимости автоматизировать управление имеющимися осветительными приборами, датчик движения можно приобрести отдельно. Сам датчик обычно достаточно миниатюрен, он может быть установлен в обычном подрозетнике или непосредственно на стене. Наиболее распространены трёхпроводные датчики, схема подключения которого приведена ниже.

Нормально разомкнутый контакт, находящийся в датчике, замыкается при появлении движущегося объекта, подавая фазное напряжение на лампу освещения. Для удобства пользования, питание от электросети лучше подавать через дополнительный выключатель, чтобы при необходимости схему можно было вывести из работы.

Системы сигнализации. При работе в составе охранной системы применяются 4-х проводные датчики, имеющие 2 ввода питания и 2 сигнальных выхода, соединяемых с центральным блоком.

На приведённой схеме показано подключение к клемме центрального блока сигнализации инфракрасного датчика движения, герконового датчика открывания двери и светосигнального оповещателя. При появлении сигнала на клеммах alarm, система выполняет одно или несколько заданных действий:

вызов полиции;
включение сирены и/или светового оповещателя;
звонок на указанный номер телефона;
отправка sms – сообщения.

Нужны провода для датчиков движения? Предложим варианты из наличия!

Принцип работы системы оповещения

При возникновении возгорания извещатели моментально реагируют на тепло или задымлённость и автоматически передают на пульт сигнал, инициирующий звуковое оповещение.

Аналогично действует охранная часть, фиксируя факт взлома, проникновения в помещение, и подавая сигнал тревоги. Такая сигнализация по своему устройству и способу информирования о пожаре бывает локальной и централизованной.

Локальные или автономные устройства входят в состав самостоятельного узла регистрации пожара, взлома со встроенными модулями хранения и преобразования полученной от датчика информации.

При их использовании наличие центрального диспетчерского пульта с комплектом звуковых и световых устройств оповещения не предусматривается.

Централизованные системы работают как в полуавтоматическом, так и в автоматическом режиме и предусматривают формирование оповещений и их распределение по заранее намеченным зонам.

Для реализации функции оповещения в централизованных системах охранно-пожарной сигнализации используются специальные входные и выходные интерфейсы, обеспечивающие вывод информации в удобном для восприятия виде.

Кабели могут быть самых разных видов, все они отличаются своей конструкцией и функциональностью:

W-кабель обычно применяется для построения охранной или пожарной системы. Он с легкостью подключается к таким датчикам, как контроль перемещения и перепада температуры. Благодаря ему также совершается связь между главным системным блоком и исполнительными устройствами. В состав данных кабелей входят медные проволоки диаметром 0,22 мм, приводящие электрический ток. Защитным покрытием таких кабелей является полиэтилен. Для того чтобы не происходило никаких помех из-за магнитного поля, в данных кабелях также устанавливают специальный экран из алюмолавсана. В некоторых W-кабелях не имеется подобного экрана. Но, чтобы наткнуться именно на тот, который имеет защитный экран необходимо просто взглянуть на маркировку. Если на этикетки будет написана буква «М», то данный кабель имеет защиту от помех.
Alarm – это еще один из типов кабелей, который также пользуется особой популярностью. Он также довольно часто применяется в охранной и пожарной системах, но при этом подходит и для построения систем условного доступа. По сути, данный вид кабеля имеет абсолютно тот же состав, что и предыдущий, но главным отличаем все же является качество материалов, используемых при изготовлении кабеля. Именно Alarm имеет более высокий уровень пожаробезопасности.
J-Y – это последний кабель в списке самых основных типов, который без проблем может быть использован в формировании пожарной и охранной системах. Кроме того он также отлично подойдет для построения системы доступа и управления. Самой главной изюминкой и особенностью данного кабеля является наличие специального металлического экрана, который помогает защищать систему от магнитных излучений, которые в свою очередь могут вызвать различные помехи и исказить передачу сигнала. J-Y кабели можно с легкостью установить как в помещении, так и на улице, на качество их работы это никак не повлияет. Помимо этого они также обладают высоким уровнем пожаробезопасности.

Основные технические параметры аккумуляторной батареи для охранной сигнализации

Аккумуляторная батарея, которая используется для подачи электропитания на охранную линию, должна быть малогабаритной и обеспечивающей бесперебойное функционирование оборудования на протяжении длительного времени. Аккумуляторы представлены в виде герметизированных клапанно-регулируемых устройств, работающих на свинцово-кислотной основе. Наполняющий устройство электролит абсорбирован в стекловолокнистое вещество и одновременно служит сепаратором. Номинальное (наиболее подходящее) напряжение составляет 12 В.

На видео – аккумулятор:

Емкость батареи для охранной сигнализации составляет 1,2 Ач. Температурный режим, при котором оборудование нормально функционирует, может быть от -20 до +50ºС. Для некоторых моделей таких механизмов диапазон рабочих температур колеблется от 0 до +40ºС. Ток заряда батареи составляет 0,36 А. Режим работы сигнализации является буферным. Для подключения механизма используются клеммы 4,8 мм типа Faston. Средние габариты источника электропитания – 97х43х52 мм. Вес прибора равен 590 гр. При использовании оборудования в буферном режиме, эксплуатационный срок составляет 5 лет.

Как правильно выбрать источник питания для системы охраны?

Выбирая аккумуляторы для охранных систем, в первую очередь нужно помнить о том, что источник питания может быть основным и резервным. Установка аккумуляторного оборудования необходима, поскольку работа охранной линии от электросети не всегда является надежной. В сети могут возникать перебои в напряжении или отключение от энергоподачи. В практике встречаются случаи, когда злоумышленники специально обесточивают объект, на который пытаются незаконно проникнуть.

К выбору оборудования для подачи электроэнергии на систему охраны нужно подходить со всей ответственностью и учитывать следующие аспекты:

Соответствие механизма установленным нормам и стандартам;
Анализ существующих систем;
Мощность источника;
Уровень потребляемой мощности;
Необходимость комплектования системы резервным источником электропитания;
Температурный режим, при котором будет функционировать устройство;
Необходимость изолированного заземления;

Наличие коммутационных и концентрационных механизмов для передачи питания по соединительным линиям. Также, приобретая оборудование для электропитания, пользователь должен знать, что не каждый аккумулятор подойдет для работы охранной сигнализации. Наиболее популярными и подходящими марками накопителей электропитания являются:

General Security;
Delta;
Ventura;
Power Battery.

Стоимость оборудования такого типа различна и может варьироваться от 100 до 7000 рублей. На цену устройства влияют следующие факторы:

Мощность механизма;
Эксплуатационный срок;
Выходное напряжение и др.

На видео – установка сигнализации своими руками:

Основные требования, которым должен соответствовать накопитель энергоподачи

Аккумуляторная батарея для охранной сигнализации должна соответствовать ряду требований:

Устройство должно быть изготовлено по технологии AGМ;
Наличие абсорбирующего электролита позволяет не заливать воду внутрь устройства и продлевает срок его эксплуатации;
Батарея энергоподачи должна быть предназначена исключительно для использования в системах охранного оповещения;
Напряжение батареи составляет 12 В;
Емкость устройства может быть различной (для определения подходящего объема оборудования нужно учитывать время автономной работы комплекса).

Выбор накопителя электропитания является сложным. Для правильной комплектации охранной системы и обеспечения ее бесперебойной работы нужно учитывать индивидуальные и эксплуатационные требования, а также общепринятые нормы безопасности. Для упрощения процесса выбора можно обратиться к справочной литературе или квалифицированным специалистам, которые помогут подобрать оптимальное оборудование для комплектации линии защиты объекта.

Маркировка проводов для сигнализации

Обозначение предусматривает нанесение маркировки о типе и сокращение: нг-FRLS, нг-FRHF. Эти аббревиатуры указывают на класс пожарной безопасности. Их эквиваленты в индексах импортной маркировки H и E 180. Обозначения свидетельствуют о наличии полимерного материала в изоляции проводников. Наиболее востребованные бренды:

КСПВ и КСПЕВ — медный проводной кабель. Используется при прокладке предохранительных петель и пожарной сигнализации. В продаже есть варианты без экрана и с ним.
КВВГнг-FRLS — пожаробезопасные кабели, применяемые для обустройства охранных сигнализаций, систем управления автоматическим оборудованием, устройств оповещения о пожаре.
КПСВВ — кабеля для датчиков безопасности. Востребован при построении канала связи для систем пожаробезопасности и охраны.

Виды

Если говорить конкретно о негорючем проводе, то в соответствии с существующим стандартом, их существует несколько видов.

FRLS: энергокабель, на поверхности которого предусмотрена органическая кремниевая резиновая изоляция, поверх идет поливинилхлоридное покрытие. Использовать подобное изделие для передачи электрического тока можно даже в условиях, где наблюдается повышенная температура. Во время пожара кабель не только не горит, но и не выделяет дым, а испарения не обладают токсичностью.
FRHF: изделие, отличающееся наличием в качестве оболочки негорючего полимерного материала. При большой температуре композит не является источником выделения вредных веществ в атмосферу.

Другие кабеля, которые можно использовать для организации противопожарной сигнализации, включают следующие виды.

КШМ и КШСЭ: главная сфера применения – линия для измерителей, от извещателя до коробки распределения, иногда используется в конструкции приемно-контрольного оборудования.
КПСЭ, КПС: монтажные кабели, которые незаменимы при организации устройств защиты от пожара.
КУНРС: провод, обладающий огнестойкостью, применяется в качестве средства передачи тока к охранным системам и элементам их конструкции.
КСБГ: огнестойкое изделие с повышенной гибкостью, используемое в рамках промышленных объектов.
КСБ: симметричный провод, который состоит из нескольких или одной пары проводников, скручиваемых между собой.

Описание и конструкция кабелей для сигнализации

Понимая важность обеспечения высокого уровня безопасности, государство разработало ряд нормативных документов, которые четко определяют “правила игры” в сфере проектирования, монтажа, испытаний и эксплуатации сигнально-охранных систем. Простой поиск по фразе кабель для охранной сигнализации ГОСТ выдает множество ссылок на стандарты, обязательные для исполнения, как для производителей проводной продукции, так и для разработчиков сигнальных комплексов

К примеру, ГОСТы Р 50775-95, 50776-95, 50777-95 “Системы тревожной сигнализации” призваны максимизировать надежность данных систем, уменьшить количество ложных срабатываний, а также обеспечить совместимость комбинированных охранных модулей.

В обобщенном виде конструкция проводного сигнального комплекса состоит из следующих компонентов:

· приемно-контрольный блок (приборы и панели),

· энергоблоки и провода, которые служат для запитывания элементов охранной системы и поддержания ее автономности,

· извещатели, датчики, сенсоры с разным принципом действия (на движение, на усилие, на открытие, акустические),

· кабель для охранной сигнализации, марка которого определяется в соответствии с технической задачей. Функционально кабеля для сигнальных сетей “обязаны” бесперебойно передавать контрольно-измерительную информацию в пределах тревожного модуля или внешним адресатам,

· внешние исполнительные приспособления,

· оборудование для передачи данных на пульты охраны или устройства собственника, а также для обратной связи.

Современные сигнально-охранные системы относятся к типу адресных, имеющих сложную архитектуру и управляемых при помощи компьютеров. Они позволяют абсолютно точно определить, какой датчик сработал, и оперативно принять необходимые меры.

Кабель для охранной сигнализации предназначен для передачи слаботочных сигнальных импульсов. Данный тип изделия представляет собой контрольный провод с числом мягких жил от 2 и выше, сечением 0,1-2,5 мм. Жилы заключены в изоляционный слой и наружную оболочку из полиэтилена, ПВХ, обычной или кремнийорганической резины. При необходимости сигнальные кабеля комплектуются экраном и/или прочным защитным бронепокровом. Различные марки проводов данной группы работают при напряжении до 380 В переменного тока или до 700 В постоянного. Как правило, для запитывания охранной системы прокладывается отдельная энерголиния, например, из 3-жильного кабеля ШВВП, со своим автоматом защиты.

Монтаж кабелей для охранной сигнализации должен выполняться строго в соответствии с ГОСТами и рекомендациями компании-изготовителя соответствующего оборудования. Прокладка контрольных проводов может производиться на открытом пространстве или внутри помещений, скрытым способом, в кабель-каналах, металлорукавах или гофротрубах

Важно помнить о необходимости избегать совмещения слаботочных и силовых кабельных трасс, выдерживая минимальные 0,5 м между разными типами проводников или применяя экранированные проводные изделия, чтобы минимизировать возможные взаимные наводки и EMI-помехи

Подробно об установке сигнализации смотрите в видео:

https://youtube.com/watch?v=YYpu05RUaJQ

Кабель для охранной сигнализации, будучи важной составляющей защитной системы, должен отвечать ряду требований:

· обладать достаточной стойкостью к механическим нагрузкам, перепадам температур, атмосферным осадкам, ультрафиолетовому излучению и прочим агрессивным воздействиям,

· выдерживать высокие температуры, препятствовать распространению возгорания и продолжать функционировать, если провод располагается в пожароопасных зонах,

· не создавать чрезмерной задымленности и не выделять вредные высокотоксичные вещества при горении (актуально для сигнальных систем в общественных местах).

Высокое качество и соответствие ГОСТу кабеля для охранной сигнализации подтверждается документацией завода-изготовителя и компании-продавца.

Провод для датчика — обзор марок

Проводные цепи датчиков обеспечивают их питание и передачу сигнала в блоки управления или центральные блоки сигнализации. Как правило, для этих целей используются специализированные марки проводов и кабелей.

КСПВ

КСПЭВ

. Специализированный кабель для систем сигнализации. Токопроводящая жила медная однопроволочная (в вариантах исполнения

КСПВГ

КСПЭВГ

— гибкая многопроволочная). Изоляция жил полиэтиленовая, наружная оболочка из поливинилхлоридного пластиката. Кабели, содержащие в маркировке букву «Э» оснащены экраном из алюмополимерной ленты.

Количество жил в кабеле варьируется от 2-х до 20-ти. Сечение жилы может составлять 0,12; 0,2; 0,35 или 0,5 мм2. В отличие от силовых проводов и кабелей, в маркировке КСПВ указывается не сечение жилы в квадратных миллиметрах, а её диаметр. Например, 2х0,4 обозначает двухжильный провод с диаметром жилы 0,4 мм. Сечение такой жилы составляет 0,12 мм2. Такое обозначение относится к так называемым кабелям общей скрутки.

В кабелях парной скрутки содержится одна или несколько витых пар, в которых две жилы скручены между собой. Маркировка таких кабелей выглядит следующим образом: 2х2х0,4. Это обозначает наличие в кабеле двух скрученных между собой пар с жилами диаметром 0,4 мм.

Эксплуатация КСПВ и его модификаций допускается при температуре от -50 до +70°С. Влагостойкость обеспечивается при уровне влажности 98% и температуре +35°С. При монтаже допускается радиус изгиба, равный 10-ти кратному наружному диаметру. Гибкие кабели с многопроволочными жилами (

КСПВГ

КСПЭВГ

) выдерживают не менее 1000 циклов изгибания на угол ±90°С при том же минимальном радиусе изгиба.

КСПВ используется при одиночном монтаже. При наружной прокладке необходима дополнительная защита от ультрафиолетовых лучей. Кабели рассчитаны на напряжение переменного тока частотой до 10кГц 250 вольт при сечении до 0,35 мм2 и 300 вольт при жилах большего сечения.

КПСВВ. Кабель для систем охранной, пожарной сигнализации, систем видеонаблюдения и контроля удалённого доступа. Однопроволочные медные жилы имеют сечение от 0,5 до 2,5 мм2. Буква «С» в маркировке означает «симметричный», то есть имеет только парную скрутку. В типовом варианте имеют одно или двухпарное исполнение. По специальному заказу число пар может достигать 40.

Материал изоляции жил и наружной оболочки — ПВХ. Допускается как внутренняя, так и наружная прокладка. В последнем случае требуется защита от ультрафиолета. Кабель рассчитана на эксплуатацию при напряжении до 300 вольт. Допустимый диапазон температуры окружающего воздуха — от -40°С до +70°С.

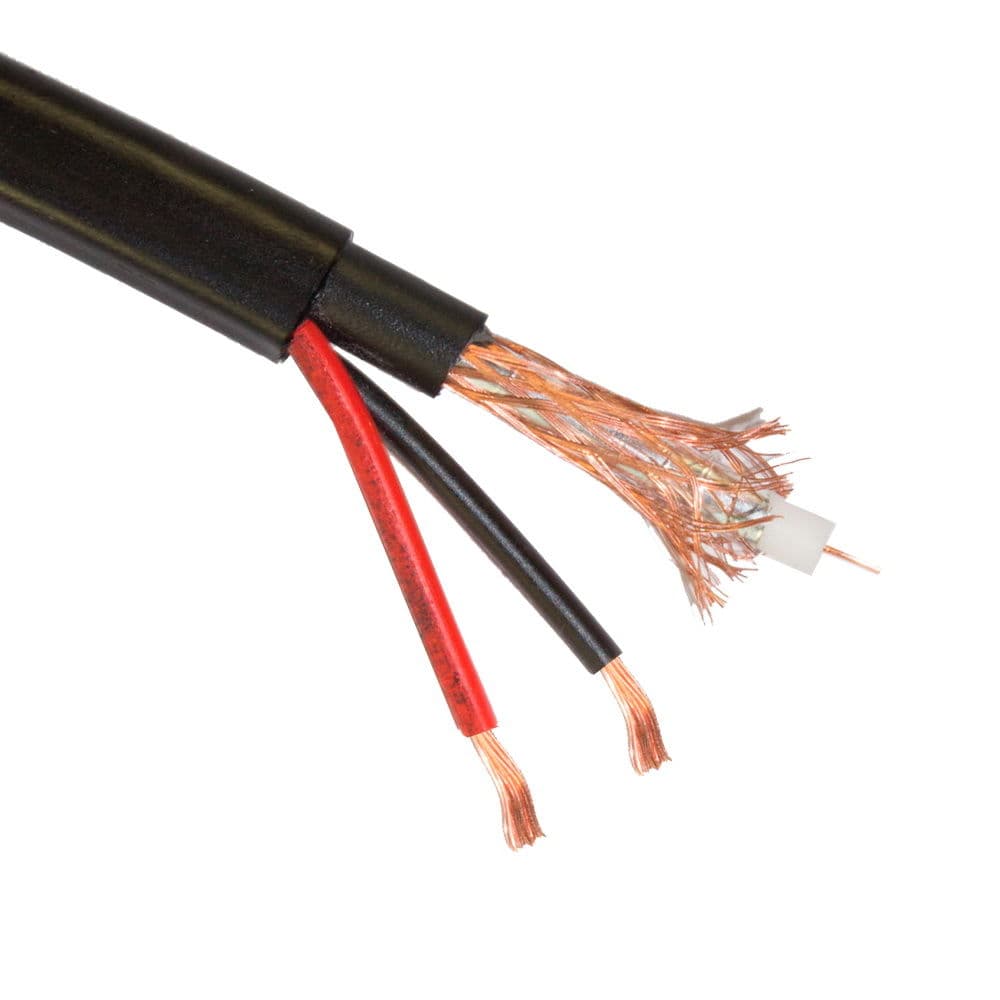

КВК – 2П. Комбинированный кабель, состоящий из коаксиального кабеля с волновым сопротивлением 75 Ом (РК – 75) и проводников для подключения питания, покрытых общей оболочкой из светостабилизированного полиэтилена. Центральный проводник радиочастотного кабеля может быть моно или многопроволочным, а экран представляет собой слой медной фольги или оплётку из медной проволоки.
