Для чего нужны разные виды разъемов
Если на объекте планируется установить проводную систему видеонаблюдения, которая передает сигнал посредством кабеля, то важным фактором является выбор коммутационных размеров.

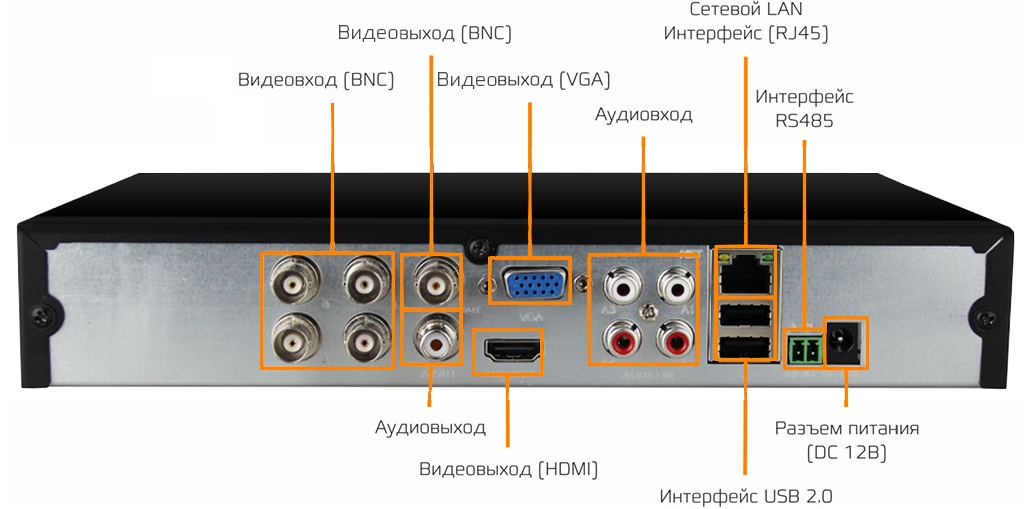

Оборудование, используемое в системах видеонаблюдения, может иметь различные коммутационные разъемы, к которым подключается кабельная магистраль, по которой передается видеосигнал.
Какие бывают разъемы для видеонаблюдения
Для видеосистем, в которых расстояние между камерами и принимающим регистратором небольшое, используется BNC разъем для видеонаблюдения, а для коммутации низкочастотных видео- и аудиосигналов применяется RCA разъем.

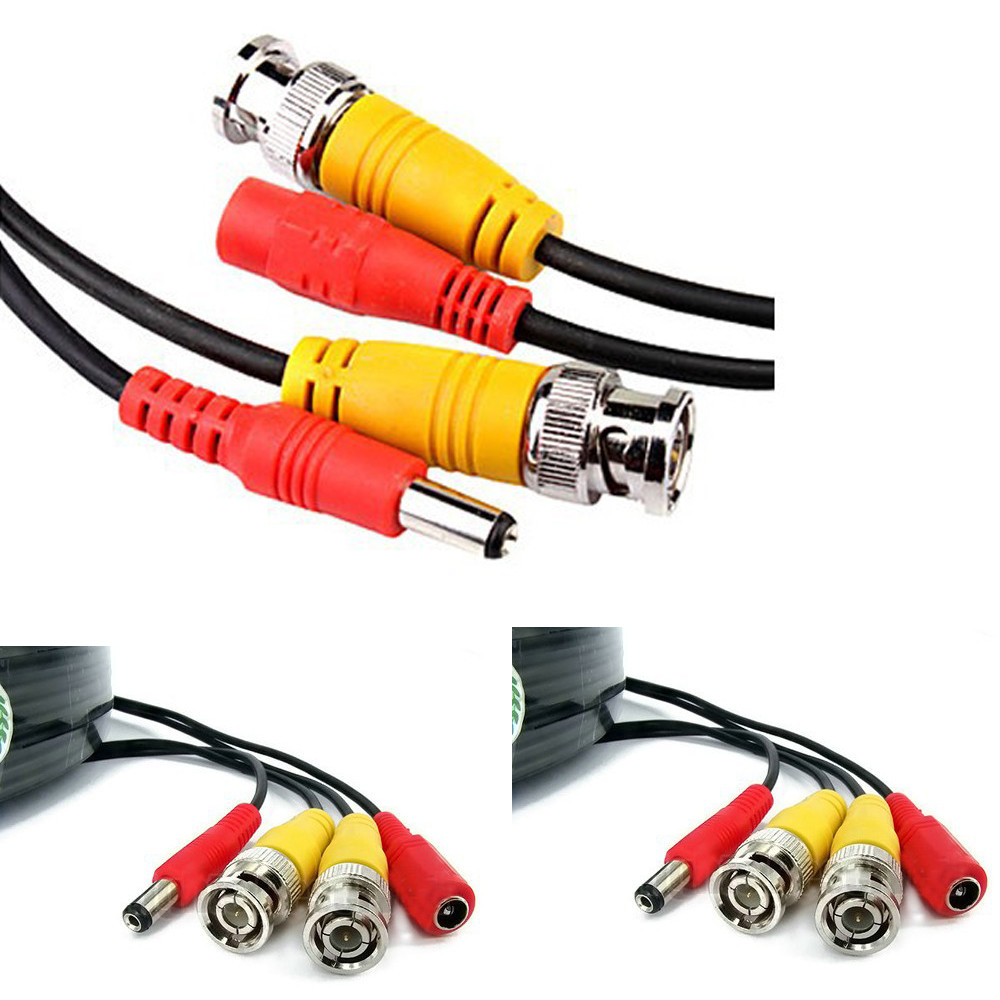

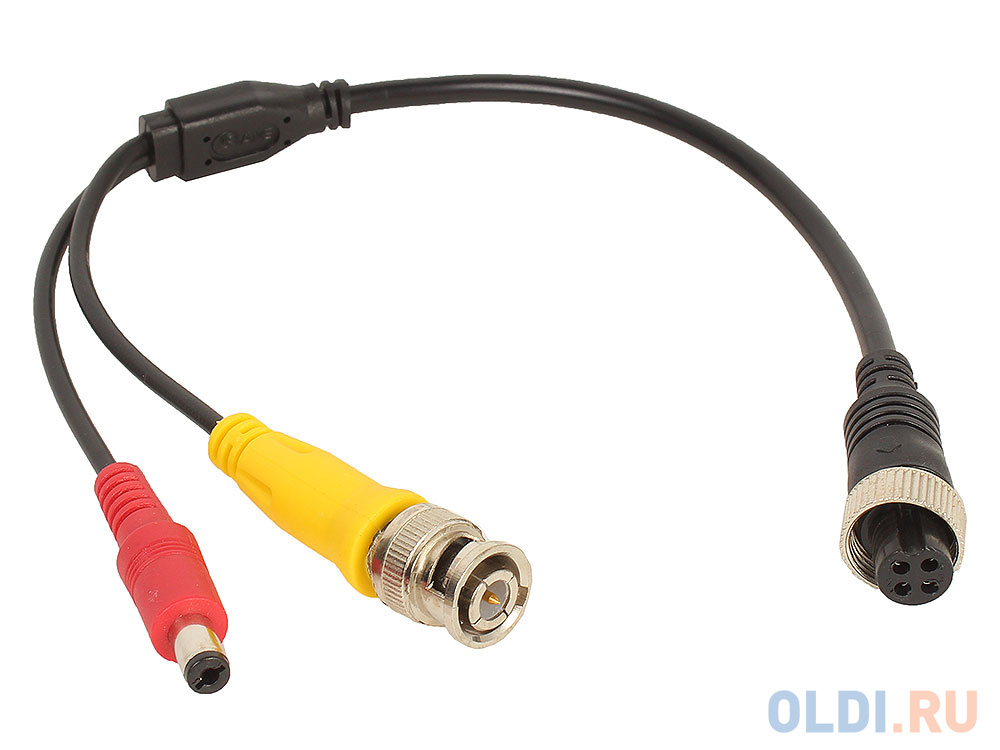

Передача питания к устройствам реализуется с помощью ответствующего разъема питания для видеонаблюдения. Рассмотрим основные особенности разъемов этих видов.
Тип BNC
Эти разъемы используют для передачи высокочастотных сигналов между аппаратурой систем видеонаблюдения с помощью коаксиального кабеля.
Разъемы представляют собой коммутационные узлы байонетного типа, фиксацию которых осуществляют посредством осевого смещения и небольшого поворота вокруг оси. Величина волнового сопротивления для этих устройств может быть 50 или 75 Ом.
Конструктивно разъем включает в свой состав несколько одноосных втулок и фиксирующих гаек.
Изоляция центральной кабельной жилы обеспечивается внутренним слоем диэлектрика из полиэтилена, фторопласта или полистирола.
По способу крепления центральной жилы коаксиального кабеля эти разъемы делятся на следующие виды:
- BNC разъем для видеонаблюдения под обжим;
- под винтовое крепление;
- под пайку.
В тех случаях, когда нужно быстро подсоединить устройства используются обжимные и винтовые BNC разъемы, а для стационарных систем видеонаблюдения, которые будут эксплуатироваться на протяжении длительного периода, выбирают коммутационный разъем под пайку.
Коннекторы для видеонаблюдения RCA используют для передачи на небольших расстояниях видеосигналов и стереофонического звука.
Их применяют для подключения камер, внешних микрофонов, регистраторов, мониторов и прочего оборудования систем видеонаблюдения.
Соединение устройств производится с помощью трех коннекторов – один для передачи видеосигнала (имеет желтый цвет корпуса) и два для передачи звука – монофонического по одному каналу или стереофонического по двум каналам (имеют белый и красный цвет).
RCA штекер для камеры видеонаблюдения отличается своей простой конструкцией. В центральной части этого разъема расположен сигнальный контакт, который охвачен цилиндрическим заземляющим элементом. Между сигнальным и заземляющим контактом расположен изоляционный слой.
Он может быть из полиэтилена, из текстолита, прессованного стекловолокна или термостойкого тефлона либо керамики в более дорогих моделях разъемов.
Для улучшения контакта и отсутствия помех при передаче сигналов высококачественные разъемы для камер видеонаблюдения могут иметь напыление из золота.
Коммутационный узел помещается в изоляционный материал, окрашенный в соответствующий цвет – красный, желтый и белый.
Заключение
Качественный разъем для камеры видеонаблюдения является залогом того, что видеосигнал будет передан от камер наблюдения к принимающему регистратору и мониторам без искажений.
Это обеспечит хорошую детализацию видеокартинки и возможность своевременно выявить нарушения на объекте.
Разъем для соединения коаксиального кабеля
Простейшая
электрическая схема нуждается в разнообразных коннекторах для коммутации. Для
телевизионной антенны также нужен соответствующий связующий элемент при
подключении.
Коаксиальный провод применим в передаче сигнала без помех. Для контакта с телевизором нужен соединитель. Телекоммуникационные сети пользуются, в основном, F-разъемами. Для коаксиального кабеля, в случае наращивания, по причине его повреждения понадобится F-соединитель (бочка), представляющий собой коннектор F гнездо-Fгнездо, который соединяет коаксиал.
Чтобы быстро соединить антенну с ресивером или телевизором, используется тв гнездо, а также штекер для антенного кабеля.
Применение BNC коннекторов.
В основном разъема данного типа используются в качестве альтернативы разъемам RCA для подключения кабелей к устройствам передачи и приема радиочастотных сигналов. В бытовой технике применяется для телевизоров, систем видеонаблюдения, звукозаписывающих установках и DVD-плееров.
В промышленности и науке используются для подключения осциллографов, генераторов сигналов, устройства локальных сетей Ethernet (10BASE2 стандарт), в электронике — для робототехники, пилотируемых и беспилотных летательных аппаратов. Применение соединений такого типа позволяет быстро надежно соединять высокочастотные провода даже без применения сложных устройств.
Рубрики
Рассмотрим типы и классификацию байонетных соединений, известных как разъёмы BNC
. В настоящее время промышленность выпускает множесто различных видов BNC разъёмов коннекторов и прочих типовых приспособлений для данного типа соединения.
Разъёмы BNC для создания возможности прохождения сигнала в схеме видеонаблюдения изобретены в первой половине XX века американскими производителями. Способ работы байонетного замка, заложенный в основу быстрого соединения элементов видеонаблюдения посредством разъёмов BNC, известен пользователям со стажем по методу крепления объектива к фотоаппарату ФЭД. Надёжность и быстро крепления определяют главные достоинства узла.
Узел связи применяется для стыковки коаксиального кабеля различной конфигурации в системе видеонаблюдения по аналоговой схеме, с сопротивлением 50—75 Ом и толщиной до 6—8 мм. Величина затухания сигнала при соблюдении предписанных стандартов длины не превышает 0,3 МГц, обеспечивая его минимальное искажение.
Для изготовления соединителя используется латунь, цинк, бронза с позолотой или серебрением контактной поверхности. Виды соединения подразделяются по выполнению технической задачи и способам крепления разъёма на кабеле.
Разделение разъёмов BNC по технической задаче подключения кабеля

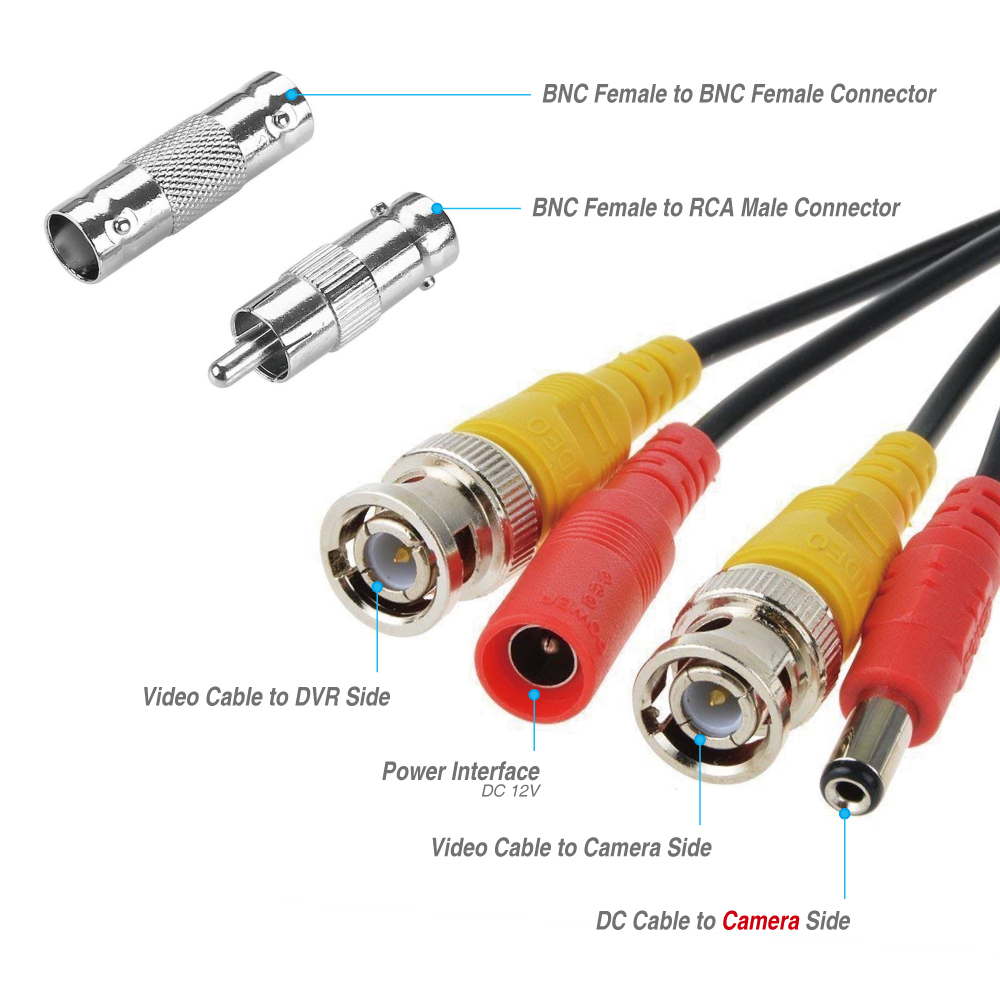

BNC – коннектор, служащий для кабельного соединения с Т-образным разъёмом, разъёмом burrel (гильза).

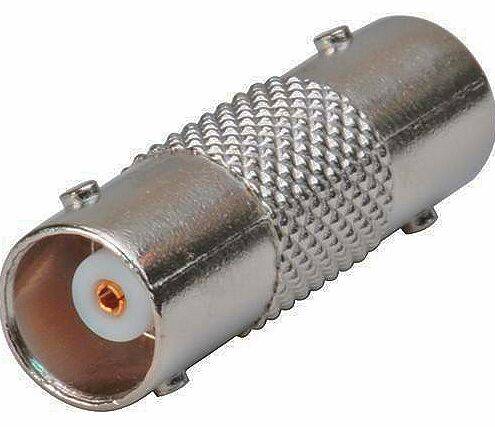

BNC burrel-коннектор (гильза). Выполняет роль муфты для связи отрезков кабеля с целью увеличения его радиуса, ликвидации разрывов кабельной сети, подключения дополнительной периферии.
BNC Т-образный коннектор для подключения сетевого карты компьютера в общую магистраль.
BNC-терминатор. Заземлённый разъём для ограничения распространения сигнала в сети. Необходима установка не менее двух соединителей на каждом конце кабеля схемы.
Способы крепления разъёмов BNS на коаксиальном кабеле
Закрепление разъёма методом пайки. Долговечное неподвижное соединение с минимальной потерей сигнала. Требуется наличие паяльника и время на соединение.
Установка разъёма методом обжатия. Трудоемкий надёжный способ монтажа с использованием специального инструмента.
Коннектор BNC под резьбовое соединение. Надёжное разъёмное соединение для разных типов кабеля. Отличается быстротой сборки конструкции.

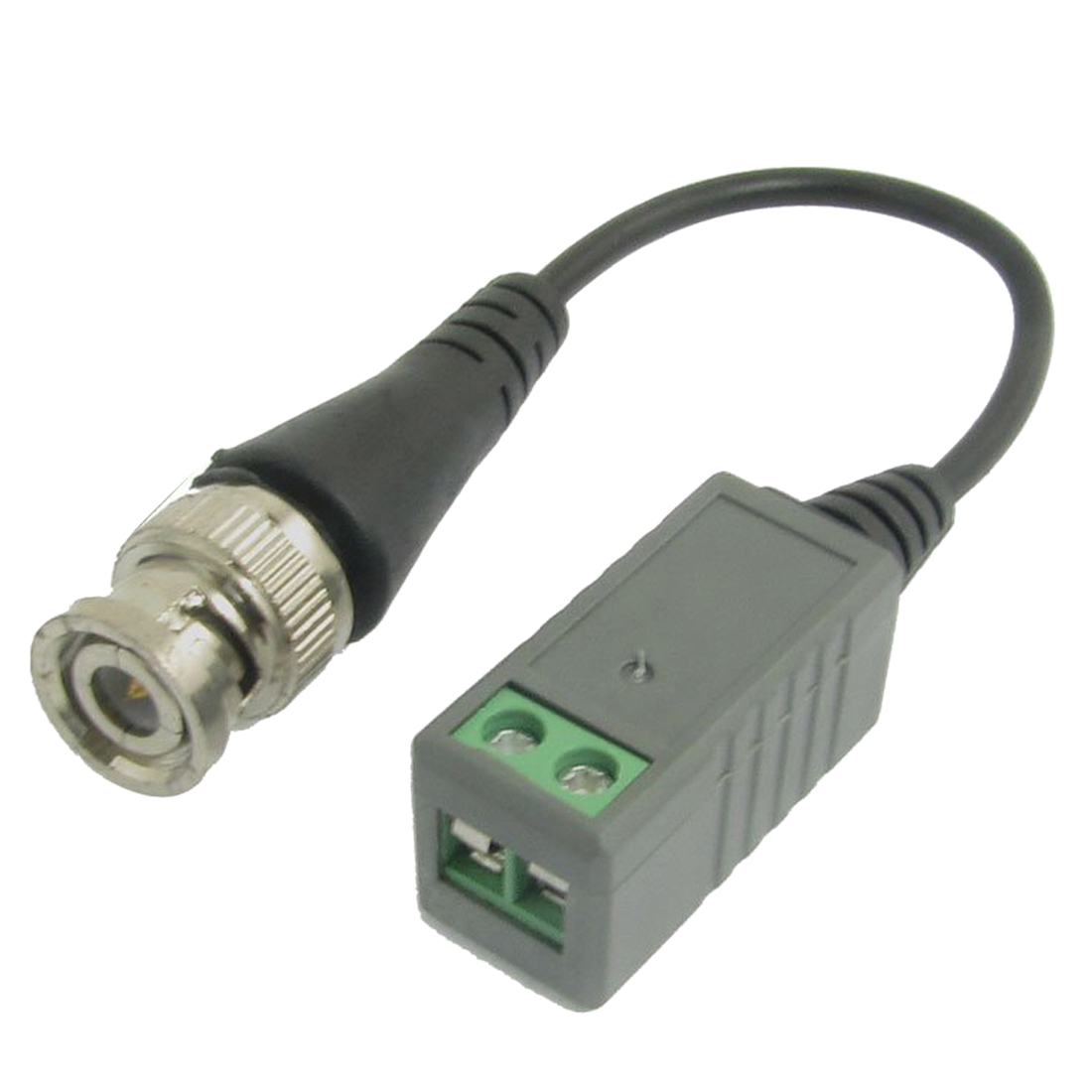

Разъём BNC со встроенной клеммной колодкой. Требуется качественная зачистка проводов, обеспечивается быстрый монтаж в любых погодных условиях. Способ используется в случае применения витой пары для соединения с аналоговой видеокамерой.
Виды RCA
Композитные RCA бывают одно-, двух- и трехштекерными моделями. Двухштекерные модели оснащены красным и белым кабелем – это RCA для аудио (передают только аудиосигнал). В трехштекерных есть также желтый кабель, который передает видеосигнал.
Композитные кабели предназначены для передачи аналогового или нецифрового сигнала, при этом все данные передаются через один канал. Так как аналоговое вещание состоит из трех сигналов, то такое сжатие приводит к значительному снижению качества изображения.
Компонентные RCA-кабели отличаются от первого вида тем, что могут передавать все компоненты видеосигнала раздельно: один кабель передает информацию о яркости изображения, второй о красном цвете, а третий — о синем.
Такие кабели являются более сложной системой из пяти шнуров и используются на телевизорах с повышенной четкостью видео.
Что и как передается по S/PDIF?
Чтобы гарантировать правильную передачу стереозвука с компакт-диска, достаточно было обеспечить скорость 150 Кбайт/с, но разработчики подстраховались и заложили запас по пропускной способности. S/PDIF может передавать не только несжатый стереосигнал с компакт-диска, но и многоканальный звук в формате 5.1 или 7.1 с использованием сжатия. А также некоторое количество дополнительной служебной информации вроде номера дорожки, флага о допустимости копирования, о наличии сжатия, о количестве каналов. Общий поток информации может теоретически достигать 1,536 Мбит/с. Всего-то полтора мегабита в секунду — по современным меркам это смешная цифра.
Еще забавнее изучить протокол изнутри: передача стереозвука была реализована импульсно-кодовой модуляцией PCM. Данные передавались пакетами по 32 бита в каждом, из которых 24 передавали данные, а 8 — служебную информацию. Если данных было меньше (некоторые компакты были записаны в 16 бит), то остаток пакета забивался нулями. Не очень рационально, зато эффективно — транслируемый сигнал тактировался через служебные биты, поэтому мог иметь самую разную частоту дискретизации. И хотя протокол аппаратно поддерживал только передачу стереопотока PCM с конкретными значениями частот дискретизации (32, 44.1 или 48 кГц), в него умудрились впихнуть многоканальность.
DVD-носители аудио и видео используют многоканальный звук формата 5.1 или 7.1, который вполне успешно сжимается по стандарту Dolby и DTS, и передается сквозь изначально стереофонический S/PDIF. Да настолько хорошо сжимается, что битность получается даже ниже, чем 16 бит. Недостающие биты опять же забиваются нулями.

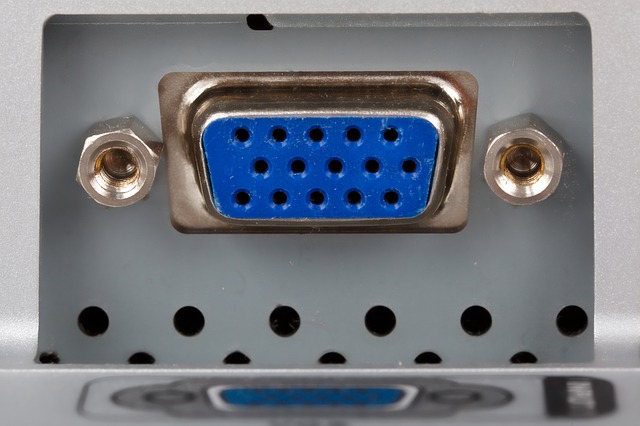

VGA (D-Sub) – надежный стандарт в передаче изображения
Это один из самых старых разъемов. «Старый друг лучше новых двух» — наверное так считают производители, до сих пор оставляя его в комплектации компьютеров, ноутбуков.
Имея 15 контактов, он отлично справляется с аналоговой передачей изображения. Имеет возможности для работы при любых разрешениях. По первым трем контактам (pin) передаются 3 цвета (красный, синий, зеленый), на остальные приходятся сигналы яркости, а также различные синхроимпульсы.
Также считается устаревшим. Большинство производителей решили отказаться от его применения сегодня, но до сих пор он встречается в технике некоторых производителей и уступать «пальму первенства» пока не собирается.
При его помощи на видеокарту поступает аналоговый сигнал, по качеству «картинки» он значительно уступает современным «собратьям». Но, как стандарт при трансляции изображения, является отличным способом передачи информации при условии поломки или отсутствия других интерфейсов.
Типы BNC разъёмов
Аббревиатура BNC включает в себя слово байонет, что означает штык и первые буквы фамилий изобретателей Нейла и Консельмана. Каждый разъём такого типа, независимо от конструктивных особенностей состоит из двух частей. Это штекерная часть и гнездовая часть, называемые «папа» и «мама». Гнездовая часть обычно жёстко монтируется на панели электронного устройства, а штекерная часть находится на конце кабеля. Таким способом удалённые приборы соединяются между собой. В тех случаях, когда необходимо соединить два кабеля, штекерная и гнездовая части фиксируются на концах кабельных линий.
Разъёмы типа BNC в одном из вариантов исполнения имеют подпружиненный фиксатор. Штекерная часть, благодаря пружине, с усилием вставляется в гнездовую часть и затем поворачивается по часовой стрелке, при этом выступ на гнезде входит в паз штекера и после поворота жёстко фиксирует соединение. Чтобы разорвать соединение, штекерную часть разъёма нужно повернуть в обратном направлении и затем вынуть её из гнездовой части.
Такое соединение отличается очень высокой надёжностью и не боится сильных вибраций.
- Разъём BNC с пайкой кабеля
- Компрессионный BNC разъём
- Разъём под винт
- BNC коннектор с колодкой
- Коннектор разветвитель
Штекерная часть такого коннектора состоит из центрального штырька, к которому подключается жила кабеля и передаётся сигнал, и внешнего стакана (гильзы). Стакан фиксируется на экранирующей оплётке кабеля.Разъём BNC под пайку обеспечивает наиболее надёжное соединение. Жила кабеля вставляется в полый канал штырька и пропаивается. В зависимости от конструкции разъёма экранирующая оплётка может быть припаяна к специальному лепестку или обжата металлической полоской. При прокладке кабельных линий, когда требуется соединить два кабеля, используется именно такой вид разделки кабеля. При использовании правильного припоя окисления и разрушения места пайки не происходит при любых условиях эксплуатации.
Отдельные модификации коннекторов имеют центральный штырь, к которому жила кабеля не припаивается, а зажимается под винт. Такие разъёмы намного проще в монтаже
, поскольку не требуется паяльник, а значит и сеть 220 В. Зачищенная центральная жила коаксиального кабеля входит в канал пина и затягивается винтом. BNC-коннектор под винт не считается надёжным соединением, поскольку может иметь место нарушение контакта. Такие разъёмы никогда не ставятся на возимую аппаратуру, так как от вибрации винтовая резьба ослабевает, и контакт может пропасть совсем.
БИ-АМПИНГ
Bi-amping – это метод подключения динамиков, который использует два канала усиления для питания одной колонки. Для работы двухканального усилителя каждый динамик должен иметь два набора входных клемм. Эта возможность имеется на некоторых напольных и полочных колонках.
Би-ампинг удваивает мощность, которую получает колонка. Он может повысить звуковую производительность за счет раздельного управления низкими и высокими частотами. Функция Би-ампинг является опцией на ресиверах, у которых есть назначаемые каналы усиления, такие как AV-ресиверы домашнего кинотеатра. Подробнее о би-ампинге читайте здесь.
Разъем SCART
Способ подключения домашнего кинотеатра к телевизору внешне схож на HDMI – коннектор состоит из нескольких десятков контактов. Но по техническим характеристикам, ввиду почтенного возраста входа, он ненамного опережает AV-кабель. Как правило, такой разъем установлен на старых моделях телевизоров, акустики. Его следует выбирать, когда отсутствует возможность соединения другим способом.
Порядок подключения стандартный:
- Подключите кабель к телевизору. Как правило, в панели установлен только один «краб»;
- Соедините кабель с аудиосистемой.
Если на акустике отсутствует Scart-порт, можно приобрести специальный адаптер, либо шнур типа Scart-RCA. При таком виде соединения соблюдайте цветовую маркировку.
Scart-порт.
Разъем S-video
Аналоговый разъём типа S-Video довольно редко используется для подключения внешней акустики. Это устаревший порт, как «Тюльпан», Scart. Такой вход присутствует не на всех современных устройствах, качество изображения будет на довольно низком уровне.
Чтобы подключить кинотеатр к тв-панели, необходимо конец шнура S-Video вставить в гнездо ресивера с пометкой OUT, а другой коннектор – в гнездо телевизора с надписью IN. Из-за специфичного интерфейса типа Mini-DIN перепутать соединение физически невозможно.
Разъем S-video.
Особенности подключения для разных производителей
Компании, выпускающие акустические системы для домашнего использования, рекомендуют приобретать и телевизор и акустику одного производителя. Такое решение обеспечит полную совместимость, возможность простого подключения, полноценного использования фирменных сервисов, управления с единого пульта дистанционного контроля. Но в то же время подключение акустики и жидкокристаллической модели разных марок никак не влияет на качество соединения, а иногда акустика типа HI-END будет звучать существенно лучше, чем аналоги китайских брендов.
Чтобы подключить компоненты, следует осмотреть и определить, есть ли у них одинаковые входы и выходы, желательно HDMI. В таком случае достаточно купить кабель, вставить его в коннекторы, выбрать на устройствах соответствующий источник сигнала.
Цветовое кодирование в бытовой технике
Вилки и розетки на бытовом оборудовании обычно имеют цветовую маркировку для облегчения правильного подключения. Стандарт цвета для различных сигналов показаны ниже; однако, помимо звука 7.1, стандарт деградировал до более общей цветовой схемы белый / желтый, красный / синий и зеленый / желтый для каждого кабеля соответственно.
Стерео-аудио-приложения используют разъемы RCA черного и красного, серого и красного или белого и красного цветов; во всех трех случаях красный означает право. Белый или фиолетовый также можно заменить черным. Некоторые старые магнитофоны и оборудование, такое как приемники, предназначенные для подключения к ним, используют 5-контактный разъем DIN для подключения левого и правого каналов для записи и воспроизведения с помощью одного кабеля. В переходниках между этим разъемом и разъемами RCA используются белый и красный для записи левого и правого каналов, а также синий (или иногда черный) и желтый для воспроизведения, но это не универсально. Большинство современного оборудования с разъемами RCA для записывающих устройств просто использует белый и красный для всех стереопар, будь то запись или воспроизведение.
Несмотря на то, что это стандартные цвета для серийно выпускаемых продуктов, можно использовать кабели с разъемами разного цвета, если сам кабель совместим с приложением (например, кабели с сопротивлением 75 Ом для видео и SPDIF).
| Композитное аналоговое видео | Композитный | Желтый | |
| Аналоговый звук | Левый / Моно (запись, если 4 соединительный ленточный кабель) | Белый | |
| Правый (запись, если 4 разъема ленточного кабеля) | Красный | ||
| Левая лента (проигрывается, если 4 разъема ленточного кабеля) | Черный | ||
| Правая лента (проигрывается при 4-х разъемном ленточном кабеле) | Желтый | ||
| Центр | Зеленый | ||
| Осталось окружать | Синий | ||
| Правый объемный | Серый | ||
| Левый задний объемный звук | Коричневый | ||
| Правый задний объемный звук | Загар | ||
| Сабвуфер | Фиолетовый | ||
| Цифровое аудио | S / PDIF | оранжевый | |
| Компонентное аналоговое видео (YPBпр ) | Y | Зеленый | |
| пB/ CB | Синий | ||
| пр/ Cр | Красный | ||
| Компонентное аналоговое видео /VGA (RGB / HV) | р | Красный | |
| г | Зеленый | ||
| B | Синий | ||
| H (горизонтальная синхронизация) / S (композитная синхронизация) | Желтый | ||
| V (вертикальная синхронизация) | Белый |
Недостатки
Вариант «пулевого штекера» — обратите внимание на полый центральный проводник и острие для обратного сигнала.
При соединении самца с самкой внутренний горячей (сигнальное) соединение выполняется до того, как будет гарантировано заземление; это часто вызывает громкое жужжание, если во время подключения оборудование активно.
В горячей сигнальный провод и сигнальное заземление, обеспечиваемые соединением RCA, реализуют неуравновешенный подключение. Истинное симметричное соединение обычно предпочтительнее в определенных приложениях, особенно в профессиональных настройках, поскольку оно позволяет использовать длинные кабели, снижая при этом восприимчивость к внешним шумам.
При использовании разъемов RCA для каждого сигнала требуется отдельный штекер. Даже в простом случае подключения кассетной деки может потребоваться четыре из них — два для стереовхода и два для стереовыхода. В любой обычной настройке это быстро приводит к беспорядку кабелей и путанице в том, как их подключать. Ситуация усугубляется, если рассматривать более сложные сигналы, такие как компонентное видео (всего три для видео и два для аналогового звука или один для цифрового коаксиального звука).
Были попытки ввести комбинированные аудио / видео разъемы для прямых сигналов, но в аналоговой сфере ни один из них не стал распространенным, за исключением Европа где SCART разъем оказался очень удачным. Какое-то время 5-контактный Разъем DIN был популярен для двунаправленной стереосвязи между аудио / видео оборудованием, но был полностью вытеснен современными потребительскими устройствами. Хотя ВЧ модуляторы по своей природе передают комбинированные A / V-сигналы в видеоприложениях, они зависят от системы телевещания и радиочастотные соединители, которые не являются универсальными в мире; РЧ-сигналы также обычно уступают прямым сигналам из-за преобразования протокола и ограничений РЧ трех основных аналоговых телевизионных систем (NTSC, PAL и СЕКАМ ).
До того, как HD-телевидение стало стандартом, почти все телевизоры Видеомагнитофоны, и DVD плееры, проданные в Европе, имели разъемы SCART, хотя иногда они дополняются разъемами RCA и / или RF. SCART-RCA адаптеры также существуют, которые обычно позволяют вводить композитное видео и стерео аудио. За пределами Европы обычно используются отдельные разъемы RCA,[нужна цитата ] дополнены ВЧ разъемами для Обратная совместимость и простота. Несмотря на то что разъемы mini-DIN используются для S-Video соединения, композитное видео, компонентное видео и аналоговое аудио (мононуклеоз или стерео) все используют разъемы RCA, если сигналы не отправляются через SCART. Однако в цифровой сфере все большее распространение получают комбинированные разъемы A / V; HDMI сегодня широко используется в бытовой электронике, и DisplayPort, потенциальный конкурент HDMI, часто встречается на домашних компьютерах и периферийных устройствах.
Заключение
По мнению специалистов, самыми лучшими разъёмами для передачи высокочастотного сигнала являются разъёмы советского производства СР-50 и СР-75. Они разрабатывались и применялись для военной техники и обладают высокой надёжностью и минимальными потерями сигнала. Они имеют серебряное покрытие, и приобрести их пока ещё можно на радиорынках.
Аббревиатура названия коннектора (BNC) расшифровывается как Bayonet Neill Concelman, где Bayonet – название блокирующего элемента, а Neill и Concelman – фамилии разработчиков.
Существует два основных типа BNC разъемов:
Для кабелей с сопротивлением переменного тока 50 Ом (при частоте до 4 ГГц), используется для передачи видеосигнала.
Для кабелей с сопротивлением переменного тока 70 Ом (при частоте до 2 ГГц), применяется для передачи данных других форматов, в том числе аналогового сигнала.
По форме различают BNC разъем под обжим, BNC разъем под пайку, с резьбовым креплением (гнездовым и штыревым), а также переходник BNC-T для соединения сетевой платы с сетевым кабелем.
