Заземление электроустановок

Правила заземления электродвигателя

По установленным нормативам электрические двигатели подлежат обязательному заземлению. Данное требование не распространяется на ситуации, когда корпус электродвигателя смонтирован на металлической основе, имеющей контакт с грунтом через металлические элементы или заземляющий проводник. Во всех других ситуациях корпус двигателя соединяют проводником с заземлительным контуром.

Все электрические устройства должны иметь выделенные соединения с контуром заземления. Последовательное объединение двигателей с контуром не допускается, поскольку при нарушении любого из соединений вся цепь потеряет функциональность.

Чтобы правильно установить защитный заземлитель, понадобится дополнительный заземляющий элемент в силовом кабеле. Один конец проводника присоединяют к клеммной коробке электрического двигателя, а второй — к корпусу шкафа, где находится блок управления электроустановкой.

При пробое между проводником заземления и токопроводом возникает короткое замыкание, в результате чего размыкается защитное или коммутирующее устройство.

Сечение проводника для заземления должно соответствовать нормативам, указанным в ПУЭ (приведены в таблице ниже).

Заземляющее устройство

Система заземления представляет собой совокупность заземляющего контура и проводников, позволяющих безопасно отвести ток в грунт. Существует два типа заземлителей — естественные и искусственные. Естественные заземлители представляют собой металлические конструкции, основное предназначение которых не связано с обеспечением электробезопасности. Согласно ПУЭ, к естественным заземлителям относятся:

  1. Каркасы сооружений (из железобетона или чистого металла), имеющие контакт с почвой.
  2. Водопроводные трубы, находящиеся под землей. Запрещено использовать для заземления нефте- и газопроводы, а также любые другие трубопроводы, предназначенные для транспортировки горючих веществ.
  3. Опоры ЛЭП.
  4. Нетоковедущие железнодорожные пути (только при условии наличия сварных соединений между рельсами).

Искусственный заземлитель — это конструкция, сооруженная специально для защиты от тока. В качестве искусственных заземляющих устройств используют:

  • неокрашенные металлические пруты (минимальный диаметр — 10 миллиметров);
  • стальной уголок (толщиной от 4 миллиметров);
  • листы стали (толщина — от 4 миллиметров и сечение в разрезе — свыше 48 квадратных миллиметров).

Для сооружения искусственных заземлительных систем пруты закапывают или вбивают в почву. Длина электрода не должна быть меньше 2,5 метров. После установки проводников в землю, их сваривают между собой. Надземная часть заземлительного контура должна находиться на определенном расстоянии от земли (не менее 50 сантиметров).

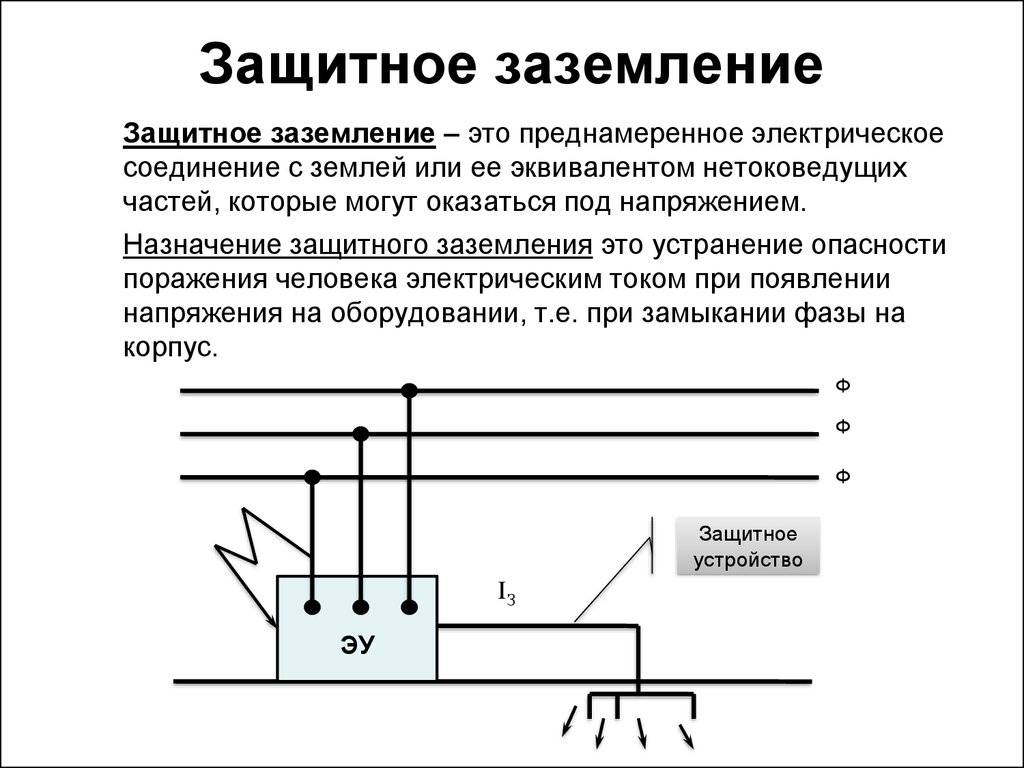

По предназначению оборудование принято делить на две разновидности — защитную и рабочую. Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки.

Защитное заземление обустраивается для:

  • всего электрооборудования и машин, не установленных на глухозаземленных опорах;
  • электрических шкафов, металлических коробов распредщитов;
  • трубопроводов с силовыми кабелями;
  • оплеток силовых кабелей.

Рабочие заземлительные устройства применяют в случаях, когда, несмотря на повреждение изоляционного слоя и последовавшего за этим пробоя на корпус, необходима бесперебойная работа оборудования. К примеру, рабочим заземлением оснащают нули трансформаторов и электрогенераторов. Также рабочим считается заземление молниеотводов.

Сферы применения систем заземления IТ

Системы заземления IТ, ввиду своих конструктивных и функциональных особенностей, используются в электроустановках и зданиях, к которым предъявляются высокие требования к пожарной и электробезопасности. Также такие схемы используются на объектах, где необходима бесперебойная подача электроэнергии:

  • в электрооборудовании шахт и рудников, для которых характерными являются сырые и взрывоопасные условия;
  • в медицинских учреждениях (отделения хирургии и реанимации);
  • в научных лабораториях – в таких учреждениях используется электрооборудование, для которого характерна повышенная чувствительность к перепадам напряжения;
  • на взрывоопасных производственных объектах – химических, газовых и деревообрабатывающих установках;
  • в помещениях с высоким уровнем влажности, гидроэлектростанциях и в других сооружениях, где высока опасность шагового напряжения;
  • в установках специального назначения – схемы защитного IТ-заземления применяются для электрооборудования, где также высокой является опасность замыкания на землю.

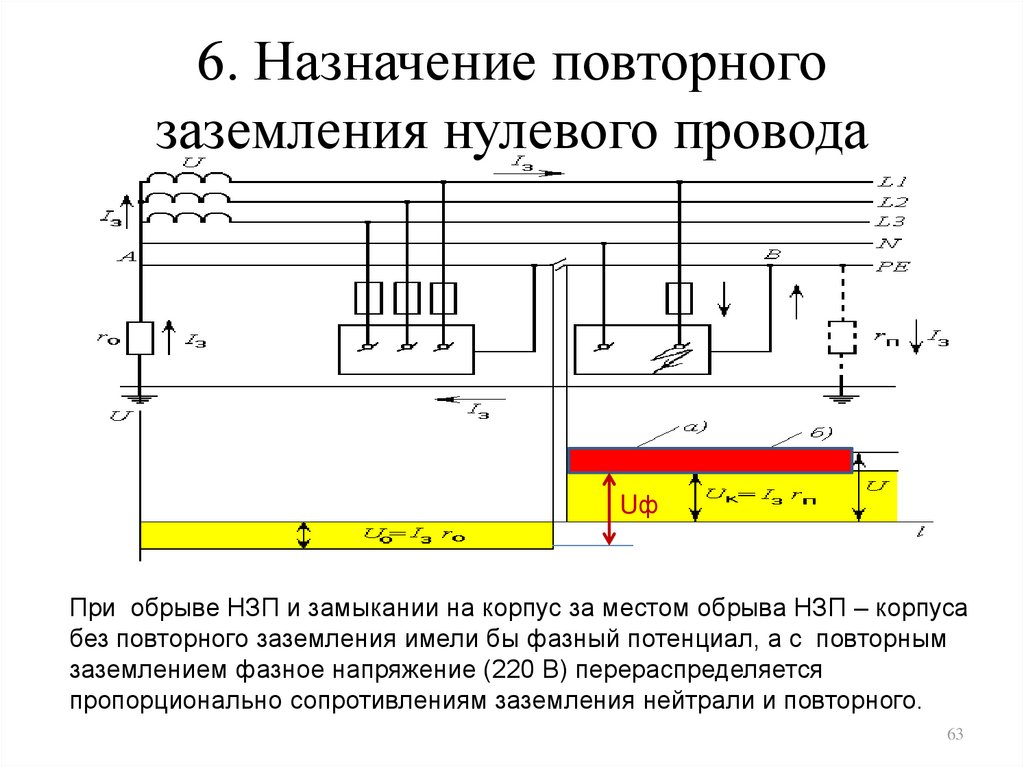

Проверка эффективности зануления

Чтобы проверить, насколько действенно зануление, нужно сделать замер сопротивления петли фаза-ноль в наиболее отдаленной от источника электропитания точке. Это даст возможность проверить защищенность в случае воздействия тока на корпус.

По результатам измерений устанавливают уровень сопротивления на петле фазы и нуля. С полученным результатом рассчитывают ток однофазного замыкания, применяя закон Ома. Расчетное значение тока однофазного замыкания должно быть равно или превышать ток срабатывания защитного оборудования.

Предположим, что для предохранения электроцепи от перегрузок и коротких замыканий подключен автомат-выключатель. Ток срабатывания составляет 100 Ампер. По результатам измерений сопротивление петли фазы и нуля равно 2 Ом, а фазовое напряжение в сети — 220 Вольт. Делаем расчет тока однофазного замыкания на основе закона Ома:

I = U/R = 220 Вольт/2 Ом = 110 Ампер.

Поскольку расчетный ток короткого замыкания превышает ток мгновенного срабатывания автомата-выключателя, делаем вывод об эффективности защитного зануления. В противном случае понадобилась бы замена автомата-выключателя на прибор с меньшим током срабатывания. Другой вариант решения проблемы — сокращение сопротивления петли фаза-ноль.

Нередко при проведении расчетов ток срабатывания автомата умножают на коэффициент надежности (Кн) или коэффициент запаса. Причина в том, что отсечка не всегда равна указанному показателю, то есть возможна определенная погрешность. Поэтому использование коэффициента позволяет получить более надежный результат. Для старого оборудования Кн составляет от 1,25 до 1,4. Для новой техники применяется коэффициент 1,1, так как такие автоматы работают с большей точностью.

Описание

CITEL CXC06-B/75 — грозоразрядник антенный для включения в разрыв коаксиального кабеля через разъемы типа BNC, с волновым сопротивлением 75 Ом, диапазон частот 0-70МГц. Грозозащита на коаксиальную линию с абсолютно безопасным уровнем остаточного напряжения. Применение в сетях Ethernet 10Base2, системах видеонаблюдения и кабельного телевидения для грозозащиты центральных и абонентских устройств.

Модули CXC были разработаны для защиты подключенного к коаксиальным сетям высокочувствительного электронного оборудования от скачков напряжения, возникающих в результате ударов молний. Данные модули выпускаются в экранированном металлическом корпусе и имеют двухкаскадную схему защиты для «грубой» и «тонкой» защиты оборудования.

Используемая в модуле CXC защитная схема состоит из комбинации газовых разрядников и диодов, обеспечивая высокую отводящую способность и низкое остаточное напряжение. Защитный модуль CXC06 идеально подходит для применения в сетях типа 10Base5 (Грозозащита «толстого эзернета») или 10Base2 (грозозащита «тонкого эзернета»), последовательной врезкой в кабели RG-8, RG-11, RG-59. Разрядник CXC06 также применяется для грозозащиты систем видеонаблюдения и телевизонного вещания, включая грозозащиту антенн и грозозащиту приемопередающего радио-оборудования.

Отличительные особенности:

  • Защитные модули для коаксиальных сетей;
  • Включение в разрыв антенного или коаксиального кабеля;
  • Разъем типа BNC, «папа-мама» или «мама-мама» (необходимо указать при размещении заказа);
  • Низкий уровень потерь сигнала;
  • Полная гальваническая развязка центральной жилы и экранирующей оплетки коаксиала от контура заземления, что исключает протекание «выравнивающих» токов через коаксиальный кабель.

Развитие современных технологий ведет к росту количества, длины и пропускной способности слаботочных сетей в наших домах. Являясь составной частью инженерных систем здания, они определяют его структуру безопасности и информационного обеспечения, работу телекоммуникационных комплексов и качество связи. Слаботочной называется сеть, кабелям которой протекают информационные токи напряжением от 12 В до 24 В.

Слаботочные сети используются для создания:

  • сетей связи (интернет, телевидение, радио, оповещение);
  • систем контроля доступа (видеонаблюдение, охранная сигнализация, система контроля и управления доступом (СКУД));
  • систем пожарной безопасности;
  • систем диспетчеризации и управления инженерными системами и механизмами;
  • автоматизированных систем управления технологическим процессом (АСУТП);
  • систем антитеррористической защищенности и безопасности объекта капитального строительства.

Основными требованиями для слаботочных сетей является высокая надежность, масштабируемость, бесперебойная работа и экономичность при монтаже и эксплуатации.

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

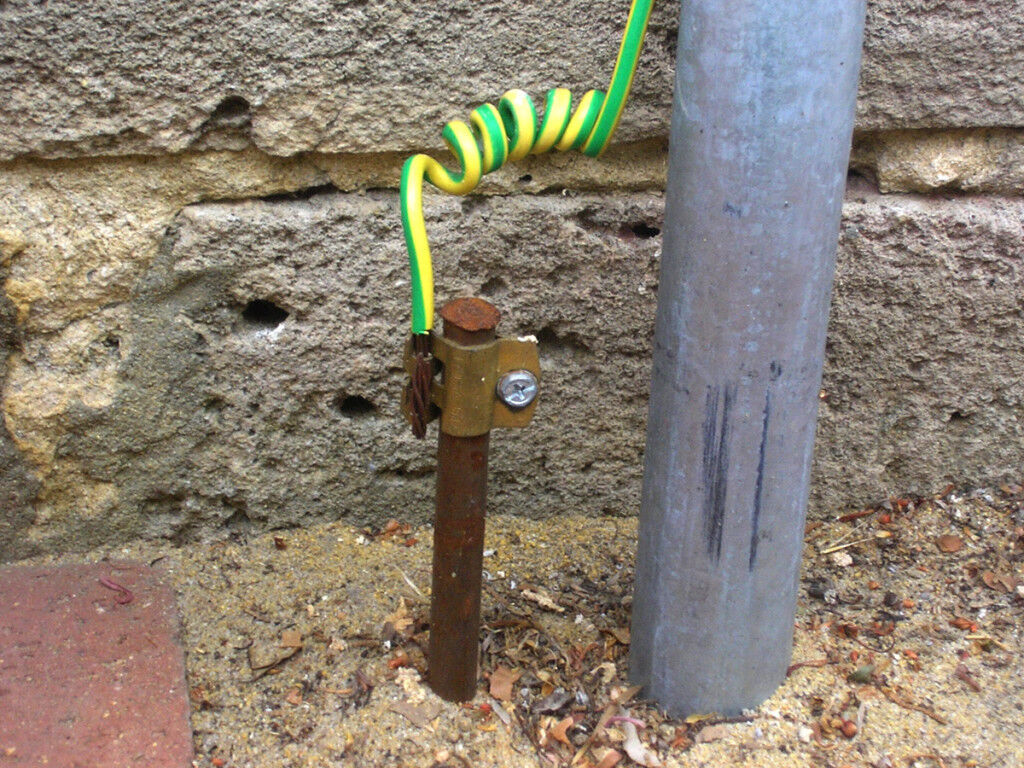

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

типа грунта

времени года

глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

намного долговечнее

на порядок проще в монтаже

и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Обозначения системы заземления

Cистемы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

T — непосредственное соединения нейтрали источника питания с землёй.

I — все токоведущие части изолированы от земли.

Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:

T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.

N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN. S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.

Заземление электроустановок на предприятиях

На производстве нередко возникают ситуации, когда напряжение в корпусе вышедшего из строя оборудования отмечается не только между открытыми участками агрегата и грунтом, но и между корпусами разных устройств. Также напряжение фиксируют между корпусом оборудования и различными элементами сооружения, трубами и другими металлическими частями.

Для защиты оборудования используются обширные системы, включающие и связывающие между собой элементы установок, способные производить ток, а также металлические элементы технологических устройств и всего сооружения в целом. Задача проводимых мероприятий состоит в выравнивании потенциалов всех элементов цехов. В результате все заземляемые станки на предприятии входят в единую систему.

Защита необязательна для приборов с номинальным напряжением до 42 вольт переменного тока и до 100 вольт постоянного.

Правила для переносных установок

В некоторых ситуациях допускается отказ от местного заземлителя для электрооборудования, оснащенного автономными источниками питания с нейтралью, не вступающей в контакт с грунтом. Обычно переносное заземление используется для защиты установок, не питающих другое оборудование. При этом источники питания должны иметь собственные заземлители, а все элементы установки — стыковаться с корпусом источника электропитания.

Работы по заземлению мобильных электрических установок выполняют в соответствии с требованиями к напряжению или сопротивлению. Показатель сопротивления не должен превышать 25 Ом. Устройства с автономными источниками электропитания и изолированными нейтралями всегда контролируются по уровню сопротивления изоляции. Кроме того, нужно обеспечить постоянный доступ для проведения проверок работоспособности изоляции.

Переносные заземлительные установки монтируются во время перерывов в работе электрооборудования. Установка защиты начинается только после отключения напряжения в электросети. Заземление устанавливается на все отключенные фазы. Причем установка осуществляется со всех сторон, откуда подается напряжение.

К монтажу переносных систем в электрических установках с напряжением свыше 1000 вольт допускаются исключительно специалисты, обладающими группой электробезопасности не меньше четвертой. Для установок с напряжением менее 1000 вольт необходима третья или выше группа электробезопасности.

Защита от импульсных перенапряжений

Импульсные перенапряжения возникают при включении и отключении электрооборудования во время ударов молнии. Мощное электромагнитное поле распространяется по проводам питания, медным линиям связи и даже заземляющим проводникам. Последствия — в оборудовании наводится избыточное напряжение, и оно выходит из строя.

Вот некоторые способы защиты:

  • Экранировать
  • Применить УЗИП (устройства защиты от импульсных перенапряжений).
  • Использовать гальваническую развязку.

УЗИП — газоразрядные или полупроводниковые устройства, которые подключаются к защищаемому оборудованию с одной стороны и к заземлению с другой стороны. При скачке напряжения УЗИП срабатывает и отводит заряд в заземление

Здесь особенно важно строго соблюдать правила подключения оборудования и рекомендации производителя. Неправильное использование не только не защитит оборудование, но и создаст угрозу для подключённого к этой же сети

Схема подключения УЗИП

Поэтому, если по нормам и правилам ничего не получается, лучше применять альтернативные виды защиты, например — гальваническую развязку цепей. Для линий связи это означает применять не медные кабели, а оптоволоконные — оптика не проводит электричества, а значит и спасает от импульсов по линиям связи.

Хотите вовремя узнавать об отключении питания на оборудовании, превышениях трафика и других проблемах в серверной? Попробуйте платформу DCImanager.

DCImanager управляет серверами, коммутаторами, сетями и PDU:

  • Собирает статистику по потребляемым ресурсам на сервере
  • Сообщает об инцидентах в инфраструктуре: превышении трафика, отсутствии питания на оборудовании, ошибках
  • Позволяет удалённо управлять оборудованием

Получить демо

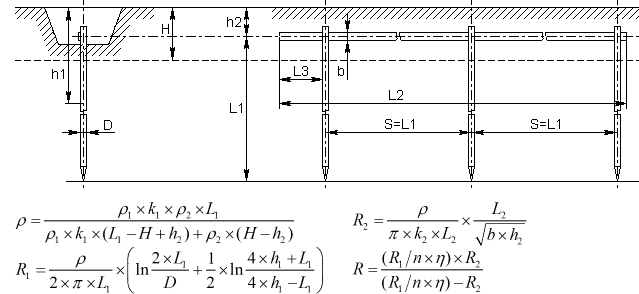

Расчет заземления

Для правильной работы системы необходимо выполнить расчет заземления перед установкой элементов.

Также при расчете учитываются следующие показатели:

  1. Вертикальные элементы – длина, диаметр, количество.
  2. Горизонтальные заземлители – длина, ширина, глубина погружения в грунт.
  3. Тип электрической сети – однофазная или трехфазная.
  4. Напряжение в сети. Обычно – 220 В.
  5. Параметры грунта. Климатическая зона в зависимости от температурного режима летнего и зимнего периода, тип грунта – песок, супесь, суглинок, глина. Также на сопротивление заземления влияет степень влажности земли.
  6. Вариант размещения электродов – по контуру или в ряд.

Все указанные параметры можно поставить в расчетный калькулятор и получить итоговое значение заземления. Также результат можно получить по формуле:

Смонтированная сеть будет работать лучше в грунтах с низким сопротивлением. Самые низкие показатели сопротивления имеет торф – 20-30 Ом*м. При этом самые высокие показатели у влажного песка и пескогрунта – 300-500 Ом*м.

https://youtube.com/watch?v=PPvw8_1rl94

Как сделать монтаж контура заземления

Сначала требуется выбрать место для монтажа. Желательно отступить от дома 2 метра, при этом разместить контур со стороны электрического щитка для сокращения трассы заземления здания. При этом нужно учитывать следующее:

  • лучше размещать контур на влажном участке;
  • лучше размещать его в глине или суглинке, чем в песке;
  • лучше разместить контур чуть дальше, но в более благоприятных условиях.

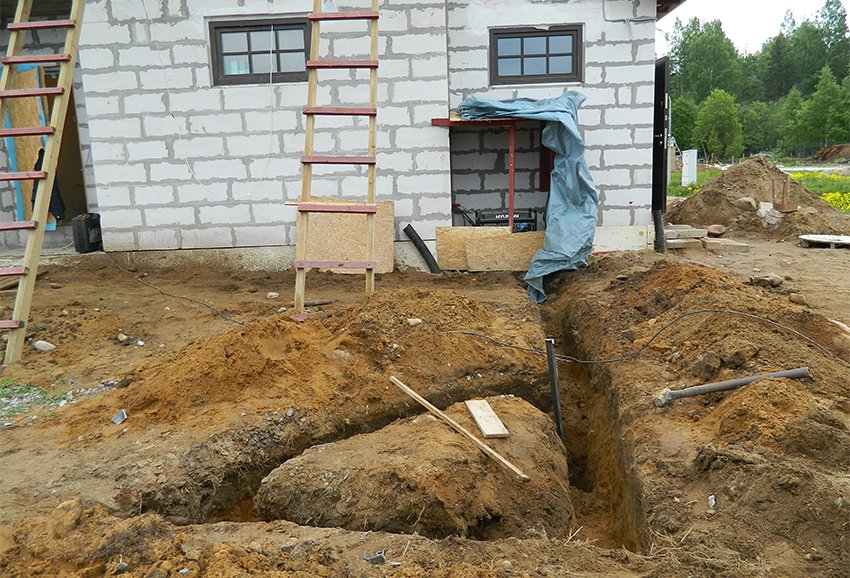

Затем выполняются земляные работы. Подготавливается траншея выбранной геометрии. Низ стержней заостряют для лучшего проникновения в землю. Стержни погружают до требуемой глубины. Над землей металлические элементы должны выступать на 20 см для монтажа горизонтальных заземлителей.

После этого выполняется сборка металлоконструкций. Полосы из металла привариваются к вертикальным элементам контура, одна полоса подводится к зданию. Сварные швы обрабатывают с помощью антикоррозийного состава, грунтуют и обмазывают мастикой. Котлован засыпают грунтом.

Выполняют ввод сети в здание. Полоса заводится на дом и крепится на стене с помощью болта. Соединяется с заземляющим проводником, ведущим из щитка к главной шине. Используется кабель желто-зеленого цвета, для загородных домов подходят медные провода сечением 6 мм.

После окончания монтажа следует проверить работоспособность системы. Кроме того, контроль исправности сети требуется контролировать каждые 12 лет.

Как защитить IP-камеру от грозы?

Для начала нужно приступить к созданию проекта системы грозозащиты или просто нарисовать схему подключения. В этом проекте требуется подробно прописать каждый этап работы. Ведь в зависимости от функций, которые выполняются защитными устройствами, они могут подразделяться на три разных вида:

  1. Устройства, обеспечивающие безопасность цепей питания.
  2. Устройства, обеспечивающие безопасность сигнальных линий.
  3. Устройства, обеспечивающие безопасность управления системой.

На предварительном этапе нужно позаботиться о наличии специальных улавливателей молний. Эти улавливатели потребуется присоединить к токоотводам, а затем провести к общему заземлителю. То есть здание должно быть заземлено. Потом к ip-камере присоединяем специальное устройство грозозащита.

Чтобы иметь полную уверенность в надёжности и безопасности системы слежения в грозу, требуется соблюдать особый перечень правил грозозащиты:

  • все устройства, которые обеспечивают грозозащиту, должны быть установлены на все видеокамеры, функционирующие за пределами помещения;
  • максимальную надёжность всей системы можно обеспечить лишь тогда, когда, помимо видеокамер, защищены линии сигналов и питательные цепи;
  • защитные устройства должны быть установлены в особые коммутационные коробки, установленные рядом с видеокамерами.

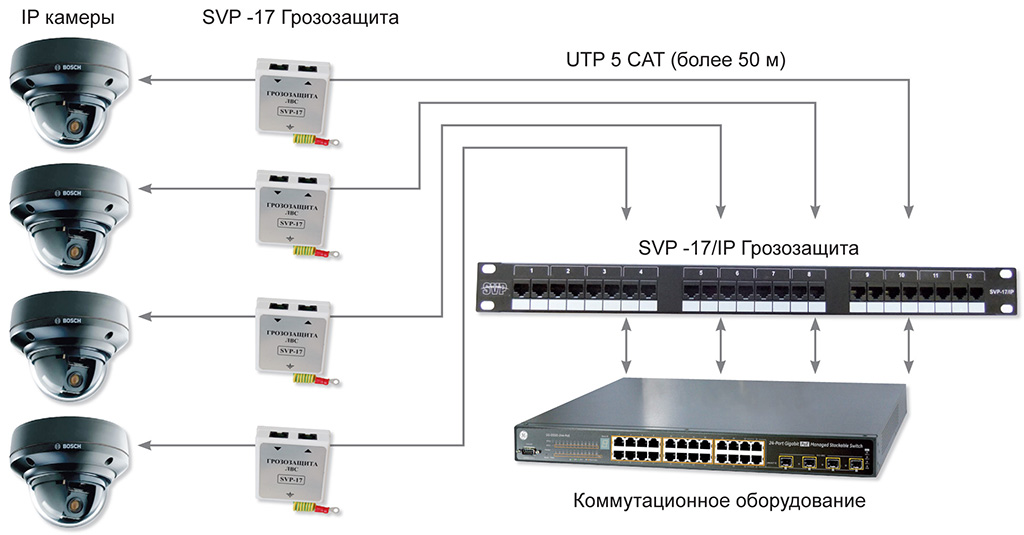

Схема подключения ip-камеры через svp17 грозозащита

Когда в системе, помимо IP-видеокамер, применяются и видеорегистраторы, то после того, как будет гарантирована безопасность камер и вышек, на которых они установлены, стоит приступить к обеспечению безопасности самих регистраторов

Далее нужно уделить внимание защите питающих линий и сетей, передающих данные. Для этого используются особые блоки УЗИП

Стоит обратить внимание, что эти блоки должны располагаться в непосредственной близости от того устройства, которое подвергается их защите.

Также следует уделить особое внимание выбору устройств и оборудования. Система может функционировать исправно и находиться в безопасности только тогда, когда состоит из компонентов надлежащего качества

И, несомненно, монтаж должен осуществляться только профессионалами. Даже устройства повышенной надёжности не будут защищать систему, если в их установке были допущены досадные ошибки.

После того, как все этапы пройдены, можно приступать к безопасности контролирующих и управляющих систем. Таким образом, получится комплексная защита с тремя надёжными уровнями безопасности. Если все шаги были осуществлены качественно и корректно, то можно не сомневаться в том, что аппаратура выдержит даже серьёзное воздействие во время грозы, и не будет повреждена.

Резюмируя вышесказанное

Чтобы защитить свою систему видеонаблюдения от молнии и грозы, необходимо комплексно подходить к созданию эффективной защиты

Важно уделить пристальное внимание каждому элементу и этапу

Все уровни IP-видеонаблюдения должны быть защищены надёжно. Тогда они будут исправно работать весной и летом – в сезоны, когда разряды молнии особенно часты и опасны.

Специальные блоки УЗИП, заземлители высокого качества и громоотводы смогут обеспечить надёжную защиту в тот момент, когда при грозе в системе возникают перепады напряжения. Так владельцы могут быть уверены, что дорогое оборудование не будет повреждено.

Выбор нужного оборудования, а также работа с проектированием и установкой должны производиться только специалистами соответствующего профиля.

Другие статьи:

    • https://www.ip-nablyudenie.ru/poleznye-sovety-po-vyboru-tekhniki-dlya-doma
    • Как зайти на веб интерфейс ip-камеры?
    • Видеонаблюдение в офисе
    • Покрытие приусадебных территорий из бетона

3.5.4. Экраны кабелей на электрических подстанциях

На электрических подстанциях на оплетке (экране) сигнального кабеля автоматики, проложенного под высоковольтными проводами на уровне земли и заземленного с одной стороны, может наводиться напряжение величиной в сотни Вольт [] во время коммутации тока выключателем. Поэтому с целью электробезопасности оплетку кабеля заземляют с двух сторон.

Для защиты от электромагнитных полей с частотой 50 Гц экран кабеля также заземляют с обеих сторон. Это оправдано в случаях, когда известно, что электромагнитная наводка с частотой 50 Гц больше, чем наводка, вызванная протеканием выравнивающего тока через оплетку.

3.5.12. Заземление на взрывоопасных объектах

На взрывоопасных промышленных объектах (см. раздел «Автоматизация опасных объектов») при монтаже цепей заземления многожильным проводом не допускается применение пайки для спаивания жил между собой, поскольку вследствие хладотекучести припоя возможно ослабление мест контактного давления в винтовых зажимах.

Экран кабеля интерфейса RS-485 заземляется в одной точке, вне взрывоопасной зоны. В пределах взрывоопасной зоны он должен быть защищен от случайного соприкосновения с заземленными проводниками. Искробезопасные цепи не должны заземляться, если этого не требуют условия работы электрооборудования (ГОСТ Р 51330.10, раздел ).

Искробезопасные цепи должны быть смонтированы таким образом, чтобы наводки от внешних электромагнитных полей (например, от расположенного на крыше здания радиопередатчика, от воздушных линий электропередачи или близлежащих кабелей для передачи большой мощности) не создавали опасного напряжение или тока в искробезопасных цепях. Это может быть достигнуто экранированием или отдалением искробезопасных цепей от источника электромагнитной наводки.

При прокладке в общем пучке или канале кабели с искроопасными и искробезопасными цепями должны быть разделены промежуточным слоем изоляционного материала или заземленной металлической перегородкой. Никакого разделения не требуется, если используются кабели с металлической оболочкой или экраном.

Заземленные металлические конструкции не должны иметь разрывов и плохих контактов между собой, которые могут искрить во время грозы или при коммутации мощного оборудования.

На взрывоопасных промышленных объектах используются преимущественно электрические распределительные сети с изолированной нейтралью, чтобы исключить возможность появления искры при коротком замыкании фазы на землю и срабатывания предохранителей защиты при повреждении изоляции.

Для защиты от статического электричества используют заземление, описанное в разделе . Статическое электричество может быть причиной воспламенения взрывоопасной смеси. Например, при емкости человеческого тела 100…400 пФ и потенциале заряда 1 кВ энергия искрового разряда с тела человека будет равна 50…200 мкДж, что может быть достаточно для воспламенения взрывоопасной смеси группы IIC (60 мкДж), см. [].
