Обзор сигнализации starline b9

Как правильно установить своими руками?

Чтобы самостоятельно установить сигнализацию, предварительно для этого необходимо отключить аккумулятор, открыв капот и сбросив клемму. Это позволит предотвратить возможное замыкание в процессе монтажа.

Рекомендации по размещению и монтажу

При установке надо учитывать следующие нюансы:

1. Микропроцессорный модуль размещается в салоне автомобиля, в максимально скрытом месте. Рекомендуется установить устройство под комбинацией приборов, чтобы обеспечить минимальную длину проводников. Блок должен размещаться разъемом вниз, чтобы не допустить возможного стекания влаги по проводам внутрь устройства. Для фиксации модуля используются саморезы или пластиковые стяжки.

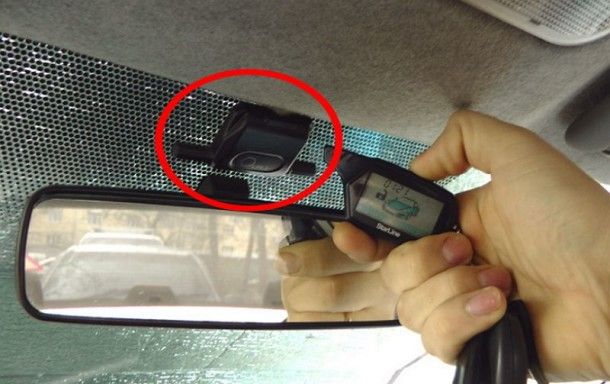

2. Антенный адаптер фиксируется на внутренней части лобового или заднего стекла, которую предварительно надо очистить и обезжирить. При установке учитывают, что расстояние между приемопередатчиком и металлическими изделиями и частями кузова должно составить не больше 5 см. Нельзя располагать устройство рядом с источниками тепла, поскольку внутри находится температурный контроллер, и это повлияет на показания для запуска двигателя.
3. Сирена ставится в подкапотном пространстве, ее нельзя размещать в местах с повышенной влажностью и температурными перепадами. Для предотвращения скопления влаги внутри устройства оно устанавливается рупором вниз. После монтажа надо удостовериться, что к сирене и проводам, по которым она подключена, нет доступа из-под днища авто.
4. Контроллер чувствительности размещается в центральной части кузова автомобиля, в салоне. Для установки можно выбрать любое место, главное, чтобы датчик был жестко зафиксирован. При выборе зоны монтажа надо учесть, что у потребителя должен быть свободный доступ к регулировкам контроллера.
5. Выносной датчик температуры необходимо зафиксировать непосредственно на корпусе силового агрегата или на других металлических частях, примыкающих к нему. Правильность считывания информации о температурном уровне мотора зависит от расположения устройства.
6. Диодная лампа состояния сигнализации фиксируется на центральной консоли, в наиболее видном месте. Возможно, для установки индикатора потребуется сделать отверстия в приборной панели. Необходимо действовать аккуратно, чтобы не нарушить эстетику салона.
7. В скрытом и недоступном для посторонних глаз месте устанавливается сервисная клавиша «Валет». У потребителя должен быть свободный доступ к кнопке, когда он сидит в кресле водителя.
8. На капот устанавливается концевой переключатель.

Пользователь Artemiy рассказал, как установить противоугонную систему Старлайн Б9 на примере автомобиля Лада с описанием нюансов подключения сигнализации.

Рекомендации по прокладке и подключению проводов

Укладка кабелей должна осуществляться подальше от источников электрических помех. Имеются в виду катушки зажигания, высоковольтные кабели свечей и т. д. Нельзя допустить, чтобы провода соприкасались с подвижными частями транспортного средства, такими как педали, рулевые тяги. Подключение всех компонентов выполняется после их установки.

Особенности соединения:

1. Антенный адаптер необходимо подключить к пятиконтактной колодке. Для этого используется соответствующий провод.
2. Диодную лампу надо подсоединить к двухконтактному штекеру.
3. Для подключения сервисной клавиши «Валет» также используется колодка на два контакта.
4. Контроллер чувствительности соединяется с микропроцессорным модулем посредством четырехпроводных кабелей, которые входят в комплект. После выполнения подключения производится программирование устройства и регулировка его параметров.
5. Для подсоединения контроллера температуры двигателя используется двухпроводной кабель. Один из контактов соединяется с серо-оранжевым проводником. Второй кабель надо подключить к черному элементу 18-контактной колодки, полярность при этом неважна.

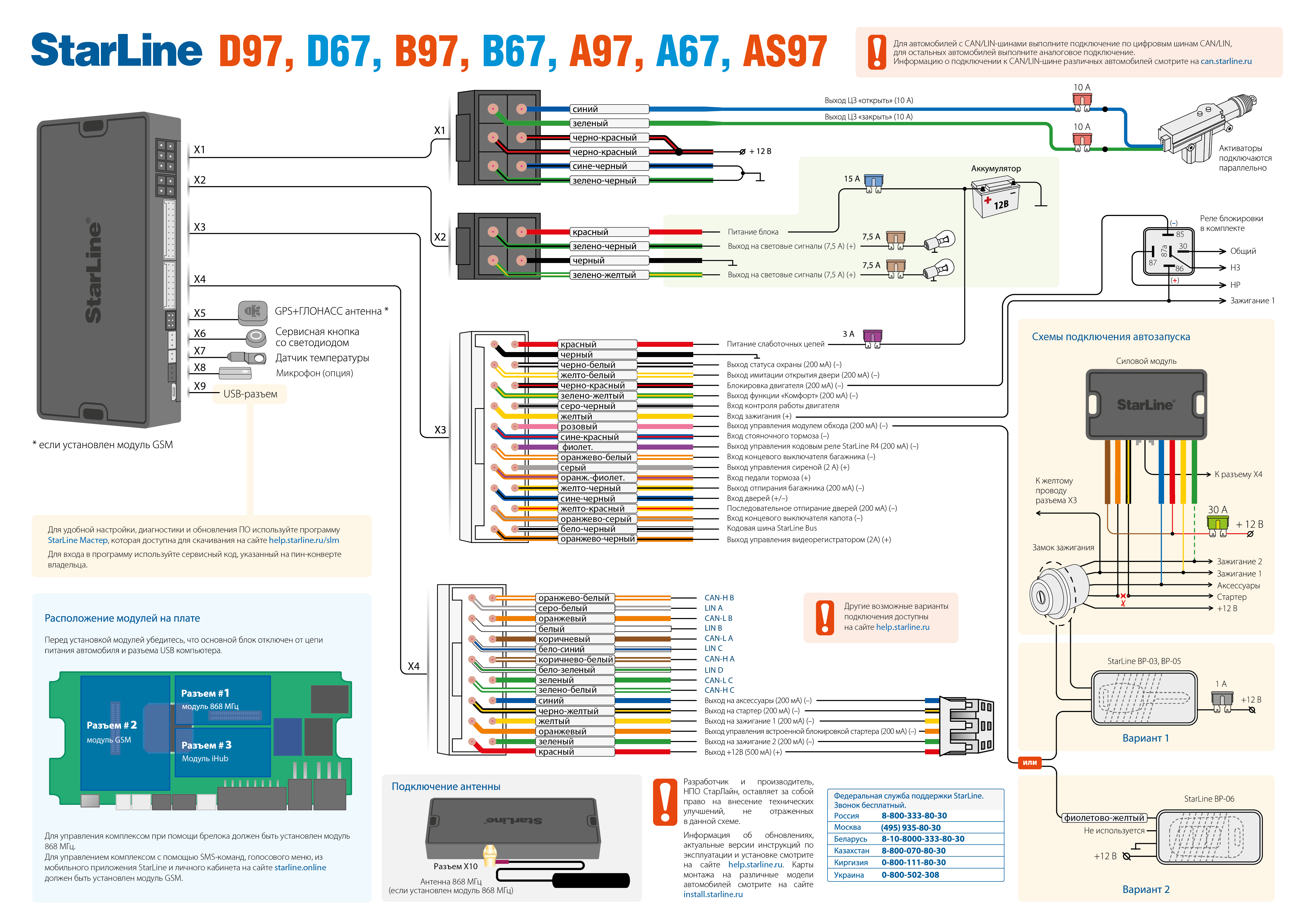

Схемы подключения

После установки всех компонентов производится подключение сигнализации. При наращивании кабелей необходимо использовать метод пайки, скручивание не допускается. Рекомендуется дополнительно обмотать провод изолентой или установить на него термоусадочную трубку.

Схема подключения 18-контактного разъема

Если контроллеры будут подключены неправильно, это приведет к ложным срабатываниям сигнализации.

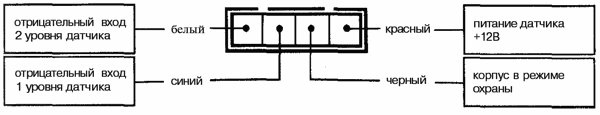

Подключение 4-контактных разъёмов датчика удара и дополнительного датчика

Для реализации автоматического старта ДВС (двигателя внутреннего сгорания) необходимо выполнить правильное подсоединение реле. Обозначение всех кабелей на разъеме представлено на карте.

Схема подключения 6-контактного разъема автозапуска

Как установить

При установке сигнализации в сервисе или своими руками следует придерживаться общих правил:

• все работы выполнять на автомобиле с отключенной батареей;
• главный блок сигнализации размещается в глубине панели приборов, что сокращает длину соединительной проводки;
• при установке блока необходимо исключить попадание на него жидкостей;
• главный блок должен располагаться как можно дальше от системы отопления, поскольку в нем имеется датчик температуры в салоне;
• приемник с антенной монтируется на лобовом стекле (при скрытой установке антенна должна располагаться на расстоянии не менее 50 мм от металлических узлов кузова);
• сирена устанавливается под капотом в месте, которое должно быть изолировано от перегрева или залива водой;
• датчик удара плотно крепится в салоне;
• датчик температуры мотора устанавливается на картере двигателя;
• индикатор работы монтируется на панели приборов или облицовках передних стоек;
• кнопка сервиса должна располагаться в неприметном месте, но доступ к ней должен быть беспрепятственным;
• концевые выключатели должны устанавливаться с зазором 3 мм, который обеспечивает корректную работу;
• проводка сигнализации должна располагаться на максимальном расстоянии от источников помех.

Краткая последовательность шагов при установке выглядит следующим образом:

1. Установить основной блок.
2. Смонтировать в салоне приемник с антенной и датчик удара.
3. Разместить под капотом сирену и датчик температуры мотора.
4. Установить сигнальный светодиод и кнопку Valet.
5. Установить все необходимые концевики и реле.
6. Соединить компоненты жгутами проводов в соответствии с инструкцией.
7. После окончания подключения следует запустить двигатель для обучения сигнализации параметрам работы генератора (необходимо для автозапуска).

После окончания подключения можно настраивать работу системы при помощи таблиц программирования из инструкции Starline B9.

На видео от автора Юрий Глухов демонстрируется подробное описание правил установки сигнализации Старлайн Б9 на Рено Логан.

Особенности сигнализации Starline b9

Рассмотрим достоинства и недостатки системы автомобильной охраны В9.

Достоинства	Недостатки
Обратная связь. Брелок сигнализации подает звуковые и световые сигналы, давая знать водителю о срабатывании системы.	Небольшой радиус сигнала. Несмотря на заявленные производителем параметры в 600 и 1200 метров, на практике дальность существенно ниже. Это связано с наличием преград и помех на пути сигнала.
Автозапуск. Эта функция значительно повышает комфорт в использовании автомобиля, так как позволяет прогреть двигатель и салон перед поездкой.	Недолговечность кнопок брелока. После нескольких лет работы в большинстве случаев кнопки брелока начинают проваливаться и требуют ремонта.
Эффективная защита. Сигнал, который передатчик посылает на пульт, постоянно меняется и требует от брелока определенного отклика. Такая система исключает применение код-грабберов для подбора шифра.	Отсутствие подключения по CAN-шине. Современные автомобили оборудованы цифровыми шинами, для подключения к которым необходим специальный модуль.
Простота монтажа и управления. Пользоваться сигнализацией Старлайн b9 легко и удобно. Она имеет понятное меню на русском зыке. При наличии навыков работы с автомобильным электрооборудованием, установить систему можно своими руками.	Отсутствие GPS-GSM сигнала. Управление с мобильного телефона и возможность отслеживать состояние автомобиля на сайте является преимуществом более новых моделей. Эту функцию можно подключить дополнительно посредством монтирования в систему модуля StarLineSpace.

Рекомендации

Система сигнализации предназначена для установки на автомобиль с бортовым напряжением 12 В. Предпочтительнее всего, центральный блок устанавливать в недоступном месте. Обычно размещают под приборной панелью, меньшая длина кабелей и соответствующая их прокладка.

Антенну с модулем передатчика на лобовое стекло. Это обеспечит максимальный радиус действия передатчиков. В этом же модуле расположен салонный измеритель температуры, так что следует учитывать расположение модуля.  При этом желательно избегать нагревания от автомобильной печки, прямых солнечных лучей и прочих источников тепла.

Сервисная кнопка Valet должна быть установлена в скрытном, но доступном месте. Она может потребоваться в экстренных случаях, поэтому желательно не располагать ее в местах, куда нет быстрого доступа. При подаче автомобиля на СТО в ремонт рекомендуется включать режима Valet. В этом случае часть функций сигнализации отключена, поэтому передавать ремонтникам брелоки охранной системы нет необходимости.

Особенности автозапуска

Брелок с обратной связью и жидкокристаллическим индикатором – это основной атрибут управления сигнализацией машины. Это устройство имеет особую систему «свой-чужой». Именно такая программа защищает систему от попыток перехвата кода брелка и последующего его использования для выключения режима охраны сигнализации.

В 2-х кнопочном брелке с внедренной обратной связью без дисплея, использован такой же диалоговый код взаимодействия, как и в главном брелке с дисплеем.

Особенности пейджера в системе брелке без наличия дисплея не реализовано. Эта система предназначена только для системного управления режимом охраны автомобиля.

Для задачи оптимального использования параметров предоставляемый охранной системой рекомендуется использовать брелок с обратной связью и ЖК-дисплеем, как определенное средство управления безопасностью автомобиля.

Двигатель Starline b9 включается в автозапуске в сигнализации со связью в двухстороннем виде – основное направление инновационной разработки определенного направления охранных систем. Функциональные возможности и система производственная охранной системы изменилась с введением новой конструкции.

В нововведения b9 используются новый инновационный динамический код радиоуправления StarLine ProPlus TM. Основная защищенность от разливного вида взломов.  Прижимание диалогового алгоритма идентификации определенного брелка. Завладение команды включения / выключения система охраны в любых системах.

Кроме того, командные сигналы, направленные с любого из брелковых данных программированы в память оборудования, будут использоваться в работе.

Для подключения различных внешних устройств используют CАN-модуль – он преобразует сигналы от внешнего устройства в сигналы понятные компьютеру автомобиля и «фильтрует» не нужные. Подключается к специальному разъему и позволяет не врезаться в штатную автомобильную проводку. В starline b9 встроен 2CAN модуль. Полная версия называется — автосигнализация starline b9. Это телематический охранный комплекс с автозапуском двигателя.

Это полностью широко модульный охранно-телематический комплекс. Его модульность заключается в том, что автолюбитель может ограничиться базовой версией, дополнить GPS модулем, модулем телематики GSM и ещё чем-нибудь – для этого есть все возможности. Подключать функциональные дополнительные блоки по своему усмотрению. Современный транспорт оборудуется CAN шиной. CAN шина — два провода, идущие через весь автомобиль, соединяя между собой все электронные узлы. Обмен данных происходит по специальному протоколу, чтобы исключить конфликт между устройствами.

Оснащена двумя брелками: основным и дополнительным – они равнозначны. Различия: основной брелок в ударопрочном корпусе и с антенной скрытого типа – прост, надежен. Имеет 4-ре кнопки, оборудован жидкокристаллическим дисплеем и системой связи с владельцем. Информирует о состоянии автосигнализации, заряде АКБ. Есть таймер. Брелок покажет температуру в салоне и двигателя. Высока информативность пиктограмм. Дополнительный брелок только передает в комплекс главные команды. Брелком можно легко реализовать множество возможностей сигнализации. Ко всем функциям доступ возможен без лишних устройств. Так как радиоволна проходит через множество устройств будет небольшое запаздывание в срабатывании.

Настройка автозапуска сигнализации Starline A93

Заводим автомобиль:

1. Перевести ручку КПП в положение нейтраль/parking (выключить все передачи);
2. Выключить зажигание и вытащить из него ключ (двигатель должен быть включенный);
3. Активировать стояночный тормоз (на механике)
4. Плотно захлопнуть все двери, а также капот и крышку багажника;

Если пропущен какой-то этап, удаленный запуск невозможен. Но при правильной подготовке машины (мотор заглушен самой сигнализацией), ее можно завести с пульта разными вариантами.

Нажмите и удерживайте кнопку 1 (до появления двух мелодичных сигналов), затем отпустите кнопку

Периодический запуск двигателя с брелока:

Особенно эта функция актуальна в зимнее время, когда требуется периодический прогрев двигателя. Брелок starline a93 может автоматически запускать двигатель для прогрева (через 2, 3, 4, 24 часа).

Как настроить автозапуск по времени

Сигнализация «Старлайн А93» позволяет производить регулярный запуск двигателя автомобиля через равные промежутки времени. Период запуска может быть задан в интервале от 2 часов до 24 часов с минимальным шагом в 2 часа.

Чтобы активировать режим, необходимо:

• установить курсор брелка на иконку с изображением песочных часов и коротко нажать на кнопку №1 – автомобиль отреагирует одним световым сигналом, а брелок – одним мелодичным звуком;
• на дисплее брелка 4 секунды будет высвечиваться текущее значение периода автозапуска двигателя автомобиля (к примеру, «4Н» означает, что двигатель будет запускаться через каждые 4 часа).

Чтобы изменить период автозапуска двигателя, нужно легко нажимать на кнопку №1 до тех пор, пока на дисплее не высветится нужное значение. Каждое нажатие на кнопку №1 увеличивает период автоматического запуска на 2 часа.

После того, как на дисплее высветится нужное значение периода автозапуска, нажимают на кнопку №1 и удерживают ее до мелодичной трели, либо дожидаются автоматического сохранения выбранного периода автозапуска, которое произойдет через 4 секунды после выбора нужного параметра. При этом на брелке прозвучит два коротких мелодичных сигнала, а на его дисплее начнет высвечиваться иконка с изображением песочных часов. Через несколько секунд после установки выбранных параметров двигатель будет автоматически запущен и прогрет.

Активируем режим автозапуска по температуре

Эта функция отслеживает температуру воздуха на улице и при необходимости запускает двигатель автомобиля для прогрева. Температура запуска устанавливается в границах от -3 оС до -27 оС, минимальный шаг составляет 3 оС. Минимальный промежуток времени между повторными запусками (без учета времени, затраченного на прогрев двигателя) составляет 60 минут. После того, как пользователь активирует функцию запуска двигателя по температуре, количество температурных запусков не ограничивается.

Для включения режима автозапуска двигателя по температуре выполняют следующие действия:

• жмут на иконку с изображением ключа и на кнопку №1 – автомобиль реагирует одним световым сигналом, а брелок однократно издает мелодичную трель;
• в течение следующих 4 сек. на дисплее брелка отображается текущее значение температуры запуска;
• чтобы изменить значение температуры, нужно надавливать на кнопку №1 (1 нажатие = 3 оС);
• после выбора нужных температурных параметров удерживают кнопку №1 до звукового сигнала, либо дожидаются автоматического сохранения, которое происходит через 4 секунды.

Если функция автозапуска двигателя по температуре успешно активирована, то брелок издает два коротких мелодичных сигнала, а иконка с изображением ключа на дисплее брелка становится активной.

Автозапуск по будильнику

При активации данной функции двигатель автомобиля будет автоматически запущен в заданное время. Для активации функции осуществляют следующие действия:

• курсор брелка подводят к иконке с изображением часов и коротко нажимают на кнопку №1, после чего автомобиль издает один световой сигнал, а брелок – один мелодичный звук;
• на дисплее брелка высвечивается время, спустя которое двигатель автоматически запустится по будильнику;
• через 5 сек. на брелке возобновляется индикация текущего времени.

Функция автозапуска двигателя по будильнику активируется на один цикл запуска. О том, что режим успешно включен, свидетельствуют активные иконки с изображением часов и колокольчика на дисплее брелка.

Три разных версии B9

Автосигнализация Starline B9, по идее, выпускалась в трех разных версиях. Две из них названы выше, а для третьей придумано другое название – B9 Dialog. Подделок под нее пока не обнаружено, чего нельзя сказать о первых двух. Отличаются они, как было сказано, цветом пластика.

«Черный» Старлайн B9

Начнем изучать подделку с внешнего осмотра упаковки:

Как видим, брелок изготовлен в черном корпусе. Значит, речь идет о «версии 1». Фирма Стар Лайн не выпускает такие наборы с сентября 2006 года.

У подделок отличается упаковочная коробка:

1. Толщина картона – 5 мм вместо 8-ми;
2. Нет голограммы;
3. Низкое качество полиграфии;
4. Более длинный вырез крепления, чем в оригинале Стар Лайн;
5. Сертификат – «ПР 66».

Заметим еще раз, что поддельная автосигнализация B9 – не такое уж плохое приобретение. С ней можно реализовать автозапуск, а настраивают ее согласно базовой инструкции. Отличие в том, что подделка «не умеет» использовать «диалог». А в оригинальном варианте этот режим реализован: сигналка Starline B9 переходит к диалоговому обмену, когда получает повторяющиеся коды. Тем не менее, поддельный блок сигнализации будет совместим с «черным» оригинальным брелоком. Обратное не гарантируется.

Теперь посмотрим, как может выглядеть поддельный блок:

Все черты, характерные для подделки, указаны ниже:

1. Нет этикетки с надписью Starline;
2. Высота шрифта равна 2,5 мм;
3. Усилитель, подключаемый к сирене сигнализации – LM 2904;
4. Конденсаторы изготовлены фирмой Huang;
5. Силовой транзистор – NEC B772P;
6. Буквы на текстолите – CD01-R2;
7. Варисторы – ZOV 10D180K;
8. Процессор поддельной автосигнализации – без маркировки.

Заметим, что «фальшивый» пластиковый корпус 1 в 1 повторяет оригинал. Нет отличий и в разъеме автозапуска, и в других разъемах.

Интересно то, что подделывают именно системы с автозапуском. Трудно найти, например, подделку под Старлайн B6, A6, A61. В оригинале у этих систем автозапуска нет. Похоже, такие сигнализации покупали хуже, чем B9, и «копировать» их пока не решились.

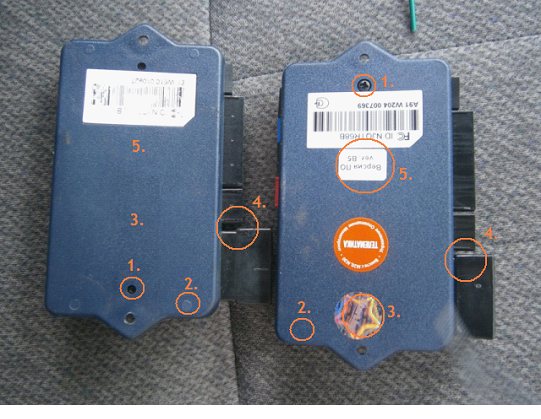

Сигналка B9 в синем корпусе

Любую сигнализацию из семейства TWAGE почти нельзя найти в рознице. Что относится и к модели B9. Но поддельный вариант систем TWAGE B9 все еще представлен на рынке. Он отличается от оригинала заметно:

Здесь бросаются в глаза запаянные отверстия на корпусе.

Итак, подделка под Starline B9 выдает себя элементами:

1. Корпус поддельной сигнализации скреплен тонкими саморезами;
2. На пластике легко найти четыре запаянных отверстия;
3. Голографическая наклейка отсутствует;
4. Разъем автозапуска сильно выдается вперед;
5. Нет наклейки с версией ПО.

Отличие под номером «4» нужно считать основным. Разъем, не удерживаемый корпусом, может легко сломаться. В остальном поддельная автосигнализация совместима с оригиналом полностью.

Причины, по которым не работает автозапуск

Иногда бывает так, что эта функция не срабатывает. К примеру, стартер крутит двигатель, но тот не заводится. В этом случае необходимо проверить наличие бензина в баке, а также заряд аккумуляторной батареи. В первом случае все ясно – необходимо долить бензин. Во втором – зарядить батарею. Также возможно, что мотор не схватывает на холодную и даже плохо заводится с ключа. В таком случае можно выставить настройки, при которых будет увеличено время работы стартера. Также можно снизить интервал между попытками запуска.

Но наиболее частой причиной, по которой автомобиль не заводится, становится банальная невнимательность. К таким причинам относится включенная передача (для автомобилей с АКПП – драйв), незакрытый замок дверей и т.д. Бывает так, что автомобиль перестал заводиться из-за того, что система плохо ловит сигнал.

В этом случае брелок выдает информацию и сразу пишет ошибку. Для обнуления протокола необходимо снова завести мотор с ключа, затянуть ручник. Затем достать ключ из замка зажигания, открыть водительскую дверь и снова активировать сигнализацию. Обычно авто снова встает на охрану, и ошибка ОС7 просто исчезает. Однако так бывает не всегда. Если этого не произошло, то необходимо обратиться в сервисный центр.

Если автомобиль не заводится самостоятельно, то некоторые проблемы можно решить своими руками. К примеру, после замены батарейки, часы сбиваются и все настройки слетают, а это значит, что автомобиль заводится не в то время. Обязательно после того, как устанавливается новая батарейка в пульт, ставится корректное значение часов. Также необходимо проверить сам пульт. Он может быть поврежден – иметь трещины на дисплее, механические повреждения или банально разрядившуюся батарейку. В этом случае сигнал не передается дистанционно, соответственно удаленный пуск не срабатывает. Для того чтобы понять, насколько «виноват» брелок, нужно настроить запуск с телефона (инструкция описана выше). Если даже после этого проблема не пропала, нужно провести тщательную диагностику, возможно, нет сигнала на стартер.

Правила использования схемы

Для корректного монтажа охранной системы потребуется следующий набор «помощников»:

• комплект инструментов, включающий накидные ключи, а также съемные головки различного размера;
• набор для спаивания проводов: паяльная лампа, комплект припоя (олово, канифоль);
• дрель, термоусадочные трубки, изоляционная лента;

Также необходимо иметь под рукой схему установки автосигнализации для корректного выполнения инструкции и корректного подсоединения проводов в нужные места.

Подключение к автомобилю с АКПП

Электрическая схема установки очень проста для восприятия – здесь указаны все необходимые моменты, а также узлы для подключения. Однако есть несколько принципиальных нюансов, о которых стоит помнить в процессе работы.

Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытость от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.

Датчик температуры двигателя необходимо крепить на его корпусе, одним из болтов М6. Желательно присоединять его ближе к крышке картера, а не к головке цилиндров.В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.

Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности при необходимости.Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д. Также для подключения и настройки автозапуска на автомобилях, оснащенных механической КПП потребуется программирование нейтрали и подключение концевиков к ручному тормозу. Если машина оборудована автоматической коробкой передач, то владелец обязательно должен переводить рычаг в положение паркинг, иначе автозапуск не будет произведен.

Подключение на автомобили ВАЗ

Автосигнализация Старлайн Б9 относится к бюджетному сегменту. Такая стоимость вкупе с неплохими защитными характеристиками и дополнительными возможностями делают ее весьма популярной среди владельцев отечественных автомобилей: ВАЗ 2106, ВАЗ 2114, ВАЗ 2110, Приора и т.д. Однако цена установки, равная половине стоимости комплекта, зачастую подталкивает водителей к самостоятельной установке. Представленная ниже цветная схема подключения Старлайн Б9 поможет в этом деле.

Схема подключения к BMW X5 E53

Автосигнализация Starline B9 также может быть установлена на автомобили БМВ

Здесь нет существенных отличий, однако во внимание стоит принять тот факт, что более 90-та процентов автомобилей данной модели оснащены автоматической коробкой передач. Поэтому требуется выполнять процедуры в соответствии с учетом данного фактора

Система защиты

Сигнализация Старлайн В9 надежно защищает автомобиль. При этом она выполняет такие защитные функции:

1. Независимо от включения или выключения системы, если она работает в качестве иммобилайзера, двигатель блокируется.
2. При срабатывании датчиков охраны включается тревожный сигнал.
3. Брелок подает сигналы при возникновении опасности.
4. Для блокировки двигателя автомобиля используются двухшаговые алгоритмы программирования.
5. Система экстренного отключения запускается только при ведении персонального кода.

Старлайн Б9 имеет следующие недостатки:

• понижение чувствительности к сигналу основного брелока с течением времени;
• случается самопроизвольное сбрасывание часов или будильника;
• иногда зависает главный пульт управления, но эта проблема решается простой заменой батарейки;
• сравнительно малый временной интервал работы стартера. Это приводит к проблемам с запуском двигателя при низких температурах;
• сбои в работе сигнализационной системы из-за плохого сигнала.

Автосигнализация Старлайн В9 чувствительна к радиопомехам в больших городах и исправить эту проблему практически невозможно. Поэтому владельцам автомобилей, оборудованных ею, лучше избегать мест с сильными эфирными помехами.

Инструкция по эксплуатации

Инструкция по эксплуатации содержит описание компонентов, включенных в набор, и технических параметров оборудования. Перечислены охранные и дополнительные функции, поддерживаемые системой. Отдельный раздел посвящен особенностям управления охранным комплексом, приведены советы по настройке автоматического запуска и по программированию персонального кода, позволяющего отключить охрану без брелока.

Приведены схемы соединения центрального блока с электронными компонентами автомобиля (например, для совместной работы со штатным контроллером центрального замка). Приложенный график функционирования сигнализации при автоматическом пуске мотора позволяет определить параметры, соответствующие типу автомобиля.

Как настроить

Регулировка параметров охранного комплекса производится при помощи кнопки настройки и штатного пульта управления. Для входа в меню настройки требуется произвести 5-кратное нажатие на клавишу, а затем включить зажигание. После подачи 5 сигналов сиреной требуется выбрать раздел меню (нажатием на кнопку сервиса). Таблица программирования приведена в инструкции по эксплуатации. Центральный блок поддерживает функцию возврата параметров к заводским настройкам.

Настраивание автозапуска на автосигнализации Starline B9 Твейдж предусматривает установку программной нейтрали (только на машинах с ручной трансмиссией):

1. Остановить автомобиль на ровной площадке и поставить рукоятку управления коробкой в нейтральное положение.
2. Выключить зажигание или нажать на кнопку на брелоке (зависит от алгоритма настройки автоматического запуска в центральном блоке).
3. Вынуть ключ из замка, на дисплее пульта отобразятся иконки активного режима автозапуска, а силовой агрегат продолжит работать.
4. Выйти из салона автомобиля и закрыть дверцу. Мотор остановится, сигнализация перейдет в режим ожидания автоматического или дистанционного пуска.

Автозапуск по таймеру активируется нажатиями кнопок на брелоке, на дисплее отображается меню, позволяющее контролировать процесс программирования. После того, как владелец автомашины включит функцию автоматического пуска, на дисплее отобразится соответствующая иконка. Дополнительно подается мелодичный сигнал, а контрольная лампа работает сериями по 2 вспышки.

Автозапуск по температуре предварительно программируется через меню головного блока. Пользователь устанавливает порог температуры, при достижении которого производится запуск мотора. Для активации режима используется брелок, на дисплее отображается пиктограмма. Установленное по умолчанию время работы продлевается при помощи пульта управления (на период до 30 минут).

Основные возможности Starline b9

Помимо дистанционного прогрева двигателя, сигнализация Starline b9 обладает следующими характеристиками:

• изменяющийся код, который эффективно борется с перехватом сигнала код-грабберами;
• помехоустойчивость в городских условиях;
• обратная связь. Информация о состоянии автомобиля отражается на дисплее брелока;
• два брелока управления: один с ж/к дисплеем, второй без него;
• радиус действия в режиме пейджера до 1200 м, и в режиме управления до 600 м;
• 9 охраняемых зон, включая блокировку двигателя с помощью реле;
• режим турботаймера, позволяющий устанавливать защиту на двигатель с турбонаддувом;
• программируемые функции, которые владелец устанавливает на свое усмотрение;
• 4 канала управления, по которым можно подключать дополнительное оборудование, такое как доводчики окон, осуществляющие режим «Комфорт».

Кроме стандартной версии В9, производитель предлагает модификации Starline dialog, оборудованную диалоговым кодированием, и Starline twage b9 с увеличенной помехоустойчивостью и несколькими дополнительными программными функциями.
