Автосигнализация томагавк: инструкция

Возможности и особенности Tomahawk G-9000

Описание функций сигнализации подробно изложено в руководстве. К ним следует отнести:

• обратную связь;
• отключаемый 2-ух уровневый датчик удара;
• убираемую автоматическую постановку на охрану;
• выключаемый автозапуск;
• использование до четырёх программируемых пультов;
• работу силового агрегата при автоматическом запуске без ограничения времени;
• дистанционное глушение мотора;
• закрывание замков дверей при трогании автомобиля с места;
• отрубание сирены нажатием кнопки на пейджере;
• открывание багажника с брелока;
• блокировку мотора;
• выключение режима «Anti-Hijack»;
• управление ЦЗ при работающем двигателе;
• предупреждение о незакрытых дверях при начале движения;
• индивидуальный ПИН-код;
• память о срабатывании сигнализации;
• блокировка клавиш на основном брелоке;
• электронная регулировка чувствительности датчика удара;
• тихую охрану;
• режим «Паника»;
• поиск автомобиля;
• функция «Валет»;
• запуск силового агрегата по температуре;
• почасовой запуск мотора;
• глушение силового агрегата после прогрева до определённой температуры (программируется);
• иммобилайзер;
• турботаймер;
• безопасное вождение.

Tomahawk 9010

Модель TW-9010 имеет хорошие технические характеристики и функциональные возможности, но при этом у нее достаточно низкая стоимость. Дистанционное управление функциями авто осуществляется с помощью брелока.

Руководство по эксплуатации

В комплекте с охранной системой Tomahawk TW-9010 идут рекомендации пользователя, в котором описаны основные ее функции, а также прилагается инструкция по .

Основные функции системы

Данная автосигнализация TW-9010 является бюджетным вариантом, но при этом имеет ряд основных функций, которые обеспечивают надежную защиту:

• противоугонные функции антиграббера и антисканера;
• обратную связь через программируемый брелок с ЖК-экраном;
• , дверей, багажника;
• автоматическую, тихую, аварийную постановку и снятие с охраны;
• встроенный иммобилайзер;
• программируемое ;
• различные режимы охраны;
• автозапуск.

Перечислены основные функции, но модель TW-9010 оснащена множеством дополнительных, облегчающих водителю управление автомобилем.

Автосигнализация Tomahawk TW-9010

Технические характеристики

Сигнализация имеет следующие данные по допустимым токам:

• 30 А на цепи питания (красный провод);
• 20 A на выходе включения стартера;
• 20 А на жёлтом проводе в силовом разъёме (зажигание 1 +);
• 20 A на зелёном проводке (зажигание 2 +);
• 20 А на синем проводе (программируемый выход);
• 2 A на сером проводке (выход питания сирены +);
• 30 А на контактах выносного реле блокировки;
• 300 мА на чёрно-жёлтом проводе (выход управления реле блокировки +);
• 300 мА на чёрно-красном проводке (выход обходчика иммобилайзера);
• 10 A на цепи контактов реле управления ЦЗ;
• 7,5 А на зелёно-чёрном и зелёно-жёлтых проводах (выходы на указатели поворотов).

Самые частые неисправности и их устранение

В системе Томагавк 9010 могут возникнуть ошибки, препятствующие ее использованию в штатном режиме.

К причинам, вызывающим неполадки этой системы, относятся:

• вышедшая из строя батарейка;
• нахождение автомобиля в зоне радиопомех;
• отсутствие условий для передачи волны;
• износ самой охранной системы;
• нарушение синхронизации автомобиля с дистанционным пультом.

На видео краткий обзор модели 9010. Предоставлено каналом Алексей Виселовский.

Батарейка вышла из строя

Это самая распространенная и легко устранимая проблема. Возможно, батарейка разрядилась, о чем можно догадаться заранее по потускневшему экрану пульта. Также причина может быть в неправильно установленном элементе питания.

Производитель рекомендует использовать для замены элемента питания в брелке Tomahawk 9010 алкалиновые батарейки типа ААА.

Для решения вопроса пользователю нужно вытащить и переустановить батарейку. Если это не устраняет проблему, то поменять ее на новую.

Правильная замена батарейки в Томагавк 9010:

1. Открыть крышку брелка.
2. Извлечь старую батарейку.
3. Нажать кнопку открытия багажника.
4. Вставить новую батарейку.
5. Закрыть крышку брелка.
6. Нажать кнопку открытия багажника.

Нахождение в зоне радиопомех

Нахождение рядом с машинами инкассаторов или вблизи аэропортов и торговых центров может вызвать радиопомехи — параметр, препятствующий нормальной работе системы Томагавк.

В этом случае попробуйте ряд действий:

• поднесите брелок как можно ближе к месту датчика охранной системы;
• нажмите кнопку Overr >Нет условий для передачи волны

Во время сильных морозов напряжения на аккумуляторе автомобиля может оказаться недостаточно для того, чтобы произвести автозапуск или разблокировать двери. В этой ситуации поможет только решение вопроса с неисправным аккумулятором, его необходимо зарядить.

Также возможно повреждение самого брелка, что происходит из-за частых непроизвольных нажатий, в этом случае потребуется его ремонт.

Износ охранной системы

Со временем охранная система изнашивается — появляются механические поломки приемной антенны передатчика, а также износ самого брелка или блока. К сожалению, в этом случае устранять неполадку можно только заменой либо ремонтом в сервисном центре устройств. Производить такие ремонтные работы самостоятельно не рекомендуется.

Если у вас имеется запасной брелок, подключите его к системе:

1. Включите зажигание, не заводя двигатель.
2. Зажмите комбинацию кнопок «открытие багажника», «включение тихой охраны» и «overr >Нарушения в синхронизации пульта с автомобилем

В ситуации, когда брелок потерял связь с автомобилем и управление сигнализацией стало невозможным, придется открыть авто ключом и воспользоваться функцией аварийного отключения.

Очередность действий для аварийного отключения:

1. Открыть автомобиль ключом.
2. Произвести запуск зажигания.
3. Нажать кнопку Override 4 раза.
4. Выключить зажигание.

За этими действиями последуют два звуковых сигнала и двойное мигание огней автомобиля, обозначающие аварийное отключение сигнализации. Если этот способ не помог, значит, система неисправна. Необходимо обращаться в сервисный центр для того, чтобы отремонтировать сигналку или выполнить регулировку настроек.

Инструкция по эксплуатации

Руководство по применению сигнализации Томагавк Х5 содержит детальное описание всех её функций, включая автозапуск двигателя и постановку автомобиля на охрану. Задействование любых опций на коммуникаторе сопровождается звуковыми и световыми сигналами устройства.

Как активировать режим защиты?

Включение охраны на “сигналке” Томагавк Х5:

1. На главном пульте «кликается» клавиша в виде запертого замка. Оптические устройства транспортного средства мигнут.
2. Активация защитного режима сопровождается кратким сигналом сирены.
3. Если на автомобиле используются доводчики окон, то электрические стеклоподъемники их закроют.
4. В случае, когда сигнализация воспроизводит 4 импульса сиреной, это свидетельствует о наличии проблемных охранных зон. Например, водитель не до конца запер одну из дверей, капот или багажный отсек. Также Томагавк Х5 похожим образом может реагировать на опущенный рычаг стояночного тормоза. На дисплее коммуникатора отобразится нерабочая зона охраны. Если водитель устранит проблему, система автоматически включит режим защиты.

В случае, когда требуется запускать охрану без звуковых сопровождений, действия по активации выполняются следующие:

1. На пульте управления нажимается клавиша выключения звука с перечеркнутым рупором. На нее нужно «кликнуть» один раз кратко.
2. При включении все оповещения и предупреждения от блока управления сигнализацией станут передаваться на брелок. Сирена работать не будет.
3. После нажатия кнопки оптические устройства транспортного средства моргнут один раз.
4. На экране коммуникатора отобразится индикатор, выполненный в виде машины с запертым замком и перечеркнутым рулевым гудком.

Пользователь Елисей Чуриков показал работу режима охраны на автомобиле с сигнализацией Томагавк Х5.

Активация охраны с работающим мотором

При заведенном двигателе включение защиты на сигнализации Томагавк Х5 выполняется следующим образом:

1. Водитель покидает салон транспортного средства, запирает все двери, в том числе капот и багажный отсек.
2. Нажимается кнопка с индикатором запертого замка и символов «Zz». Все дверные устройства закроются.
3. Затем, в течение 3 секунд эту же клавишу необходимо нажать еще раз. Сигнализация сработает сиреной и оптическими приборами. Для отключения функции используется кнопка в виде открытого замка с ключом.

Автоматическая постановка на охрану

Программировать автопостановку машины на защиту с помощью брелока Томагавк Х5 нужно так:

1. На коммуникаторе зажимается и удерживается клавиша в виде запертого замка. Брелок должен издать мелодичный импульс.
2. Светодиодный индикатор состояния поменяет свой цвет, если используется запасное устройство. Вместо красного он будет моргать зеленым.
3. Сирена сработает один раз. Через 10 секунд после выполнения этих действий произойдет активация охраны.
4. На экране главного коммуникатора появится индикатор в виде машины с надписью «AUTO ARM».

Как отключить охранный режим?

Для деактивации функции защиты на брелоке сигнализации Томагавк Х5 нажимается клавиша с открытым замком и ключом. Оптические устройства автомобиля сработают дважды, сирена воспроизведет двойной сигнал. Если была включена бесшумная охрана, то звуковые импульсы не прозвучат. Дверные замки машины откроются.

Инструкция по установке Томагавк 9000: схема подключения

Для соединения сигнализации рекомендуется прибегнуть к помощи специализированных сервисов с лицензией. В таком случае гарантия на охранный комплекс будет активна.

При желании сэкономить, монтаж можно произвести своими руками. Самым сложным является установка блока обхода иммобилайзера

В остальном важно лишь соблюдать аспекты, приведённые ниже

Перед началом установки необходимо отключить минусовую клемму от аккумулятора. Имеется три важнейших принципа, которыми стоит оперировать:

• блоки и проводка должны быть вмонтированы скрытно;
• элементы крепятся вдали от влаги и тепла;
• для избежания помех не размещайте БУ рядом со штатной электроникой авто;
• при соединении проводов оставляйте оптимальную длину.

Также важно выбрать места расположения блоков и антенн, стоит оперировать следующими правилами

1. Антенна должна быть установлена как можно выше, для дальности работы брелка. Нужно исключить её соприкасание с проводкой и металлом.
2. Главный БУ должен быть вмонтирован в скрытом от посторонних глаз месте.
3. Сирена ставится в подкапотном пространстве рупором вниз.
4. Датчик удара крепится в салоне автомобиля как можно ближе к центру. Лучше фиксировать саморезами, потому что от вибраций в салоне он может отвалиться, если использовать клей.

Что делать, если брелок не работает?

Причины, по которым сигнализация не реагирует на нажатия кнопок, а также способы их устранения:

1. Неправильно установленная батарейка в заднем отсеке. Если нарушена полярность, то ремонт устройства не потребуется – нужно только поменять расположение элемента питания.
2. Источник питания в коммуникаторе разрядился. При такой проблеме снижается качество передающегося сигнала и команды могут выполняться через раз. Устранение неисправности заключается в замене элемента питания.
3. Внутренние компоненты пульта окислились или засорились. Корпус коммуникатора на Томагавк 9010 водопроницаемый и негерметичный, поэтому внутрь может попадать влага или пыль. Чтобы устранить проблему, необходимо разобрать пульт и очистить его, используя ватные палочки или салфетки. Если это не помогло, то потребуется прозвонить тестером все контакты и соединения на схеме, все поврежденные элементы должны быть перепаяны.
4. Если пульт нестабильно работает после падения, то нужно убедиться в целостности его корпуса и внутренних деталей. В результате удара на брелоках Томагавк 9010 чаще всего повреждается кварц. Потребуется разобрать устройство, визуально убедиться в целостности платы и прозвонить контакты коммуникатора мультиметром. Если кварц отсоединился, то его контактные стыки нужно перепаять и приклеить к схеме с использованием термопасты.
5. Клавиши пульта стали залипать. Если после нажатия на кнопку она не возвращается в исходное положение, то «клик» может расцениваться блоком управления как продолжительный. Проблема заключается в загрязнении клавиш, поэтому их нужно протереть снаружи спиртовым раствором или зубной щеткой. При серьезных загрязнениях корпус разбирается, также нелишним будет прозвонить цепь. Если кнопка повреждена, ее нужно поменять на новую.
6. Неисправность пульта может быть связана с электромагнитными помехами в зоне, куда попал автомобиль. Это часто происходит рядом с крупными промышленными предприятиями, режимными и военными объектами, трансформаторными подстанциями, аэропортами и т. д.

Возможности сигнализации tomahawk 9.7

Автосигнализация Томагавк 9.7 – это многофункциональное устройство, обладающее следующими возможностями:

1. Автозапуск стартера по расписанию – функция, позволяющая установить время включения стартера. Также стартер может автоматически срабатывать при понижении температуры до критических значений. Это поможет избежать ряда проблем в зимний период.
2. Защита от взлома. Имеется надежная защита от электронных отмычек. При кратковременном отключении питания блок энергозависимый памяти позволяет сохранить и восстановить заданные пользователем параметры работы.
3. Невозможность запустить мотор, если отсутствует оригинальный брелок. Режим иммобилайзер, полная защиты от ограбления.

Сигнализация универсальна и может использоваться как на автомобилях с бензиновым, так и дизельным двигателем. Также устройство подходит для машин с автоматической трансмиссией.

Также имеются дополнительные функции:

• защита от ложных срабатываний – позволяет избежать частого и беспричинного срабатывания сигнализации под воздействием внешних факторов;
• поиск авто – возможность быстро найти свой автомобиль на стоянке, даже если вы точно не помните место, где его оставили;
• дистанционное открывание багажника – возможность открыть багажное отделение еще до того, как вы приблизитесь к автомобилю, что экономит время и делает процесс эксплуатации максимально комфортным.

Благодаря can-модулю удается оптимизировать работу устройства и расширить функционал. Устройство может работать в нескольких режимах:

• самостоятельное возвращение в режим охраны при перебоях в питании;
• иммобилайзер – невозможно будет запустить двигатель путем размыкания и замыкания электрических цепей;
• антиограбление – необходимость идентификации водителя при открытии двери при включенном двигателе (водитель вышел ненадолго из машины, не выключив двигатель);
• паника – возможность дистанционно «разогнать» недоброжелателей.

Пошаговая инструкция по установке

Размещение составляющих элементов сигнализации Томагавк Х5:

1. Микропроцессорный модуль монтируется в салоне автомобиля в наиболее скрытом от посторонних глаз и внешних воздействий месте. Блок должен быть размещен колодкой вниз, чтобы предотвратить возможное попадание влаги внутрь устройства по проводам. Можно дополнительно обмотать модуль поролоном, чтобы не допустить негативного воздействия вибраций на его плату во время движения. Устройство фиксируется с применением саморезов или пластиковых стяжек. Его можно разместить за панелью приборов автомобиля.
2. Приемопередатчик устанавливается в салоне транспортного средства, в наиболее высоком месте. Между устройством, металлическими частями кузова расстояние должно составить не меньше 5 см. Нельзя размещать приемопередатчик в близости с электронным оборудованием и жгутами проводки.
3. Сирена монтируется в моторном отсеке рупором вниз. К ней, а также к ее проводам не должно быть доступа из-под днища машины. Размещение устройства не допускается рядом с блоком цилиндров, впускным коллектором и другими источниками высоких температур.
4. Концевые переключатели дверей и капота устанавливаются в местах, наиболее защищенных от воздействия влаги.
5. Температурный контроллер фиксируется на силовом агрегате автомобиля. Допускается его установка в другом месте моторного отсека, но монтаж на двигателе позволит обеспечить наиболее точные показания датчика.
6. Контроллер удара монтируется в центральной части салона автомобиля. Он фиксируется на металлической поверхности с использованием саморезов или двустороннего скотча.
7. Укладка всех сильноточных электролиний выполняется под декоративной облицовкой салона. Электроцепи необходимо защитить с применением предохранительных элементов соответствующего номинала. В местах разрывов проводников нужно использовать пайку.

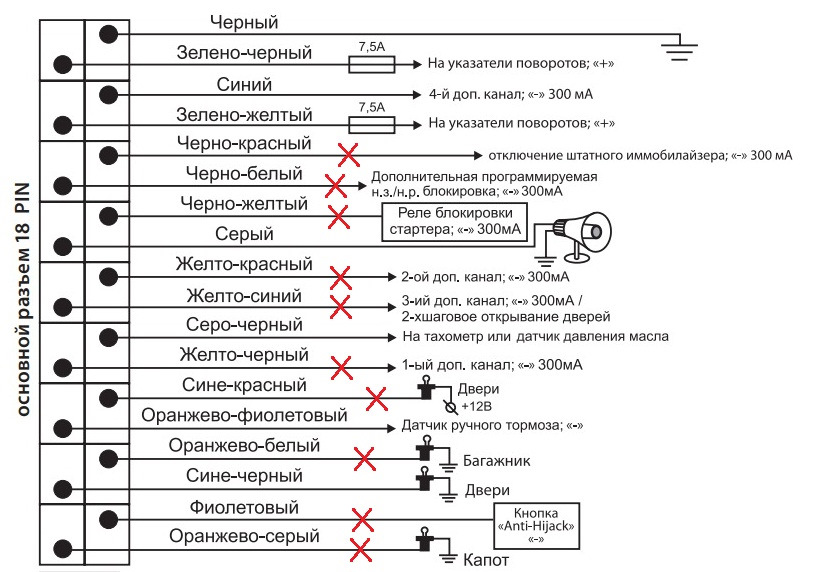

Схема подключения с описанием

Особенности подсоединения основной колодки сигнализации Томагавк Х5 представлены в таблице:

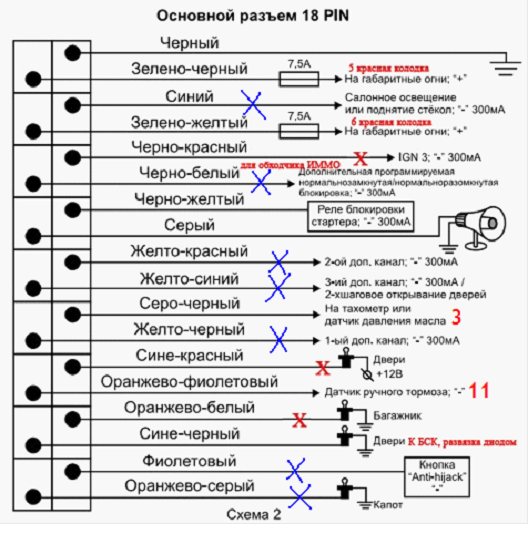

Электросхема подключения разъема блока управления сигнализации Томагавк Х5
