Трубки домофона

Секреты ремонта трубки своими руками

Неисправности могут возникнуть при механическом повреждении пластмассового корпуса или в результате отказа электронной схемы.

Как устранять механические поломки

Сколы корпуса возникают редко. Их причиной могут быть резкие удары или падения с высоты на твердую поверхность. Чаще всего при эксплуатации обламывается язычок, на который навешивается трубка.

В этих случаях можно попытаться трещины запаять паяльником.

Однако его жало имеет повышенную температуру: она легко прожигает пластмассу. Работать надо через фольгу, лезвие ножа или любой плоский металл.

Пайка пластмассы требует определенных навыков. Чтобы сразу не испортить корпус и выполнить работу аккуратно потренируйтесь делать подобные операции на ненужных деталях.

Типовые электрические дефекты

К ним относятся:

1. Отказ кнопки открытия двери.
2. Сброс информации при попытке открыть дверь дистанционно.
3. Сброс вызова при поднятии трубки.
4. Ухудшенная слышимость.

Эти неисправности довольно подробно раскрыты в статье о ремонте трубки домофона своими руками. Читайте

Дополнительно обратите внимание на комментарии от посетителей сайта. В них уже заданы вопросы, которые возникли у людей в процессе эксплуатации трубок домофона разных производителей

Мы постарались на них подробно ответить. Не упустите свой шанс ознакомиться с этой информацией.

По вопросам устранения возникших дефектов рекомендую посмотреть видеоролик владельца All about everything «Ремонт трубки домофона».

Здесь грамотно и подробно излагаются все технические моменты работы электрической схемы.

Как подключить все компоненты устройства?

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:

• Монтаж оборудования самостоятельно в связи с установкой системы защиты;
• Подключение трубки по причине поломки ранее установленного устройства домофона.

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:

Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка

Здесь следует обратить внимание на полярность

Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания. Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

Монтаж устройства на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.

Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.

Дальше просто подключаем трубку

Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена

Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем. Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом

Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов

Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.

Способы отключения домофона

В большинстве случаев с отключением звука устройства можно справиться без привлечения специалистов. Для этого потребуется немного времени и помощь второго человека, который будет набирать номер квартиры с вызывной панели. Существует пять основных способов:

• Изменения номера квартиры для вызова — к примеру, когда в подъезде такие номера как 100-350, можно установить 50 и сообщать его только близким. Вероятность случайного набора значительно уменьшается.
• Использование беззвучного режима — большинство цифровых устройств, а также часть аналоговых приборов позволяет временно отключить звук вызова. В качестве альтернативы используют дополнительные приспособления.
• Модернизация домофона — подключение микроконтроллера с возможностью синхронизации устройства и телефоном, после чего отключение и другие настройки доступны в смартфоне.
• Удаление номера квартиры из панели вызова — блокировка номера, после чего его невозможно набрать и дозвониться.
• Отключение домофона и вход по ключу или коду — радикальная мера, когда звонки достали и хочется отказаться от предоставляемых услуг.

Изменение номера квартиры

Способ замены номера зависит от типа домофона — для цифрового устройства все операции можно сделать самостоятельно, а для аналогового — следует обратиться за помощью к обслуживающей компании. Рассмотрим, как это работает для обоих случаев.

В цифровом домофоне номер квартиры генерируется с помощью специальной платы, на которой расположены клеммы. Каждая из них отвечает за номер, включая 1, 2, 4, 8, 16, 32, 64 и 128. Чтобы правильно подключить нужную квартиру, мастер устанавливает перемычки между значениями. Логика очень простая, чтобы вызов прошел по комбинации 67, необходимо соединить 64, 2 и 1. Все значения просто суммируются.

Для доступа к плате необходимо разобрать устройство, сняв внешний корпус. Новый номер для набора домофона сообщайте только близким и родственникам. В противном случае звонки от случайных прохожих прекратятся, а соседи продолжат беспокоить.

Если в квартире установлен аналоговый домофон, изменить номер вызова труднее. Для вызывной панели используют плату, состоящую из двух частей, которую располагают в щитке подъезда. Одна отвечает за десятки, а другая — за единицы. Без специализированных навыков не обойтись, поэтому для большей надежности следует обратиться в обслуживающую компанию.

Обращение в компанию позволит решить проблему в кратчайшие сроки. Как правило, процедура замены производится бесплатно или за небольшую стоимость. Отказать компания может только в том случае, если все порты заняты.

Беззвучный режим

Часть домофонных трубок, особенно новое оборудование, имеет рядом с кнопкой открытия дверей переключатель на беззвучный режим. Достаточно его нажать и звук при вызове будет отсутствовать. Если в модели предусмотрена световая индикация, во время вызова она светится, но звуковой сигнал не подается.

В качестве альтернативы можно использовать совместимую с домофоном трубку, которая имеет подобную опцию. Необходимо узнать точную модель устройства и подобрать подходящий модуль. После подключения достаточно нажать на кнопку беззвучного режима и наслаждаться тишиной.

Модернизация домофона

В качестве альтернативы можно подключить к домофону микропроцессорный контроллер. Это требует от пользователя технических навыков или обращения к специалисту, но в результате получится интеграция устройства с мобильным телефоном. Недорогая модернизация позволит получать уведомления о звонках, открывать двери, настраивать функции автоматического сбрасывания вызова, бесшумный режим и многое другое.

Отключение домофона

Последний вариант подходит только в том случае, если предыдущие методы не помогли решить проблему с назойливыми звонками. Необходимо обратиться в обслуживающую компанию и потребовать предоставить код для открытия двери без ключа и вызова. Когда информация получена, можно отказаться от услуг домофона или оставить его, но отключить вызов. Для этого сотрудник проводит настройку на вызывной панели и запрещает набор по указанному номеру квартиры. Как альтернативный вариант, можно просто отключить питание на домофоне.

голоса

Рейтинг статьи

Трубка домофона изнутри

Чтобы понять, как работает домофонная трубка, для начала необходимо изучить, какие вообще есть типы и их различия.

По сути трубка – часть домофона, отвечающая за возможность поддерживания связи меж хозяином и человеком, после набора последним номера на расположенной на улице вызывной панели домофона.

По завершению беседы, хозяин имеет возможность разблокировать входную дверь дистанционно, нажав на необходимую клавишу на панели. Помимо данного, с помощью устройства домофонной трубки можно настраивать мелодию вызова (самостоятельно переходить в беззвучный режим ночью) и регулировать громкость.

РАЗНОВИДНОСТИ ДОМОФОНОВ

В российской многоэтажке чаще встречаются две системы домофонов для подъездов:

Координатные

Исторически данный вид трубок появился раньше других. В координатной системе определяется номер квартиры с помощью соединения трубки с двумя проводами из шлейфа. Предполагается 10 проводников для единиц, а несколько проводников для десятков. Конкретное число зависит от того, сколько квартир. Некоторые модели дают возможность расширить пространство адреса проводами сотен.

Трубка для координатного домофона проста в конструкции, не требует ухода. Питание подаётся через два провода. По ним происходит передача сигналов с главной аппаратурой, происходит передача звука в разговоре, осуществляется подача команд на открытие двери, нажав на кнопку.Замена координатной трубки проста:Необходимо снять крышку сломанного устройства, открутить винты клемм и вынуть провод.Присоединить провода к новой трубке. Далее проверить качество её работы.После того как убедились, что все подключено правильно, делаем монтаж новой трубки на стену.

Цифровые

В данной системе у шлейфа, который прокладывается в подъезде, всего две жилы провода. Цифровой адрес, который является номером квартиры, вводиться на самой домофонной трубке. Невозможно заменить ее так просто, как координатную. Наиболее простым способом замены при неисправности является поиск цифровой трубки той же фирмы производителя.

Перед подключением проводов к новым устройствам предварительно необходимо DIP- переключателем выставить на плате такую комбинацию, которая была выставлена на старом устройстве. После чего можно подключить провода и проверить работу устройства.

В большинстве случаев используется схема с джемперами, которая соответствует степени 2: 1, 2, 4, 8, 16, 32, 64, 128. Для установки номера квартиры 59 нужно выставить перемычки 32, 16, 2, 1 (32+16+8+2+1=59). Но повторить схему установки со старой трубки проще, чем в описании выше. Вдруг монтажник имел свои мысли при кодировании номеров квартир подъездов.

Надо отметить, что цифровое домофонное устройство в последние годы принято назвать «цифроаналоговым». Это название является более правильным, потому что данные устройства по сути остаются аналоговыми. Хотя они используют электронные микросхемы, чтобы адресовать вызовы и управлять.

Кроме цифровой и координатной модели в ряде жилых комплексов обслуживающие компании приступают к установке IP-домофонов и видеодомофонов. В данном случае замену трубки следует производить строго по той же модели, которая была выпущена. Совместимость изделий других компаний, даже модификации от одного и того же производителя не гарантирована.

Типы домофонов и особенности их устройства

Если раньше практически на каждой двери были установлены глазок и звонок, то сейчас их заменяют таким современным оборудованием, как домофон.

Существует большой выбор устройств, которые отличаются между собой техническими параметрами и другими особенностями.

Классификация домофонов происходит по следующим признакам:

1. Количество подключаемых абонентов:

   • многоабонентные домофоны устанавливают в подъездах, на входах в офисы и другие здания;

   • индивидуальные — предназначены для установки в квартире или доме.

2. Вид связи. По этому параметру оборудование делится на:

   • аудиодомофоны — при помощи таких устройств с посетителем можно только разговаривать;

   • видеодомофоны позволяют не только разговаривать с посетителем, но и видеть его на экране монитора.
3. Тип монитора. Этот параметр относится только к видеодомофонам. Экран может быть:
   • чёрно-белый;
   • цветной.
4. Способ монтажа. По типу установки домофоны могут быть:

   • врезными или встраиваемыми в стену, при этом её глубина должна быть порядка 4–10 см;

   • навесными, такие модели монтируются на стену.

Кроме этого, видеодомофоны отличаются по размеру экрана. Если у самых дешёвых моделей размер экрана всего 3,5”, то у дорогих моделей он составляет 10”, но может быть и больше. Существует отличие и по количеству видеокамер. Домофон может иметь как одну, так и несколько видеокамер, что позволяет получать обширный обзор и более качественную картинку. Оборудование может также быть проводным или беспроводным, в котором внешний и внутренний блок связаны между собой только радиосигналом.

Особенности устройства

По типу устройства аудио и видеодомофоны отличаются между собой, но по остальным параметрам они практически одинаковы.

Аудиодомофоны

Такое оборудование является бюджетным, поэтому обычно устанавливается в подъездах многоквартирных домов. Стоимость аудиодомофона невысокая, так как он имеет ограниченный набор функций:

• оповещение владельца дома о приходе посетителя;
• переговоры с посетителем;
• разблокировка электрозамка.

В состав бюджетного аудиодомофона входят:

1. Уличный блок, который состоит из:
   • кнопки вызова;
   • микрофона;
   • громкоговорителя.
2. Внутренний блок состоит из:
   • телефонной трубки;
   • базы, в которой есть место для крепления трубки и кнопка разблокировки замка;

   • блока питания.

Если говорить о преимуществах таких устройств, то это будет дешевизна, простота конструкции и лёгкость использования. Основной недостаток в том, что вы не можете видеть посетителя, а это снижает уровень безопасности системы.

Видеодомофоны

Домофон с видеосистемой является современным оборудованием, которое имеет много дополнительных функций, повышающих безопасность охранной системы.

Видеодомофон имеет следующее устройство:

• наружная панель — состоит из кнопки вызова, видеокамеры, переговорного устройства;

• внутренняя панель — включает в себя монитор, кнопку для открывания замка, переговорное устройство.

• вызывная панель должна быть из прочного материала и надёжно защищена от повреждений. Кроме этого, вызывная панель, устанавливаемая на улице, должна иметь высокий уровень влагозащиты, не меньше IP66. Более надёжными являются панели, не имеющие механических переключателей, но сенсорные устройства чаще повреждаются вандалами;
• тип установленной видеокамеры. Если в ночное время нет постоянного освещения, то покупать домофон с цветной камерой нет смысла. В таком случае чёрно-белая камера будет передавать более качественное изображение;

• монитор, при его выборе надо учитывать параметры используемой видеокамеры. Если камера выдаёт 0,5 Мpx, то не стоит для неё приобретать устройство с экраном высокого разрешения;

• вывод видеосигнала, Очень удобно, когда есть возможность вывести видеосигнал на телевизор или компьютер;
• наличие встроенного датчика движения. Он позволяет включать камеру на запись во время приближения посетителя;
• диапазон температур, в котором может работать домофон. Учитывайте, что внешний блок обычно устанавливается в неотапливаемых помещениях или на улице, поэтому он должен выдерживать как высокие, так и низкие температуры;
• совместимость с другими устройствами. Если домофон подключают к многоабонентной системе, он должен быть совместим с имеющимся оборудованием.

Цифровой домофон

Для подключения аппаратов такого типа используются только кабель с двумя жилами, по которым передается закодированный сигнал. Трубка, установленная в квартире, номер которой был набран на панели вызова, реагирует на подаваемый сигнал. Чтобы задать соответствие между набираемым кодом и трубкой, применяются специальные перемычки – джамперы, – которые перемыкают нужные контакты в ответном аппарате.

Чтобы правильно запрограммировать работу трубки, джамперы размещают между пронумерованными клеммами таким образом, чтобы сумма цифр равнялась номеру квартиры.

К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов.

Главным недостатком такого оборудования является влияние каждой трубки на работу всей системы

При замене устройства, которая проводится вследствие его поломки, а также при подключении новых абонентов крайне важное значение имеет правильная установка джамперов

Внимание! В случае ошибки при подключении цифровой трубки или короткого замыкания в подводящих проводах могут возникнуть неполадки в работе системы. В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня

В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня.

Другим минусом цифровых домофонов является их относительная дороговизна, которая не позволяет этим устройствам получить широкое распространение.

Рекомендации по установке и подключению

Установку и подключение устройства необходимо производить в том месте, где аппарат не помешает выключателям, розеткам, щитовым распределительным коробкам и другим электрическим системам.

Инструкция по установке прибора:

1. В корпус устройства нужно завести двужильный кабель и проложить его к щитку на лестничной клетке.
2. Для поступления звонка в квартиру панель устройства необходимо прикрутить к стене вертикально.
3. Кабель нужно подсоединить к внутренним винтам согласно схеме подсоединения проводов: один цвет к «минусу», другой — к «плюсу».
4. Другой конец кабеля следует закрепить в подъездной щитовой. В ней пропускается разноцветный провод.
5. Для корректного подсоединения необходима информация о номере квартиры и цвете провода.
6. На коммутатор подсоединяется кабель нужной расцветки.

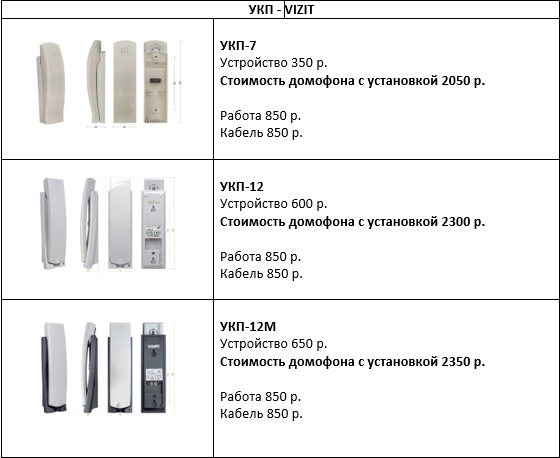

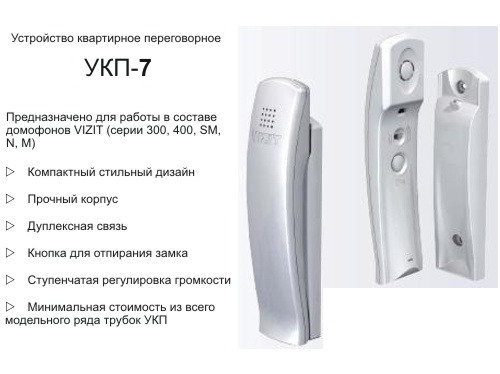

Домофон, как подключить трубку визит. Особенности монтажа и подключения элементов системы.

Установка домофонов Визит начинается с изучения схем соединения блоков. Согласно им, рассчитываются расположение и диаметр отверстий для крепления элементов системы. Блок питания и коммуникатор рекомендуется устанавливать в сухих прохладных помещениях, желательно в нишах

Этому следует уделить особое внимание

Чтобы снизить влияние погодных условий на работоспособность системы, целесообразно установить замки и блок вызова в тамбуре подъезда. Так подвижные элементы не окисляются, а электронная схема прибора работает исправно на протяжении многих лет. Стандарт завода-изготовителя регламентирует величину сопротивления обмотки замка электромагнитного исполнения. Она должна быть в пределах 10÷20 Ом. В противном случае замок сгорит или просто не будет открывать дверь.

Блок вызова домофона Vizit находится рядом с блоком питания. Расстояние между ними не должно превышать 30 м. Коммутаторы в свою очередь располагаются на этажах, а трубки в квартирах.

Крепление панели вызова осуществляется с помощью болтов M5, а другие элементы системы фиксируются согласно инструкции завода-изготовителя. Для электрического соединения компонентов предусмотрены два провода для системного программирования, три для подключения замка и шесть для прочих цепей.

Перед тем как подключить трубку домофона Vizit, важно разобраться в полярности проводников, плюсовой соединяется с линией десятков, а минусовой с линией единиц. Соединение блока коммутации и блока вызова осуществляется при помощи четырёх проводов

Предприятием выпускается несколько видов коммутаторов – БК 4, БК 10, БК 30 и БК 100. Основное их отличие заключено в количестве клемм, предназначенных для соединения с трубкой вызова (последняя цифра – это и есть число клемм).

Как устроен домофон, его модули

Виды домофонов подразделяются в зависимости от количества пользователей (одно и многоабонентские), а также по характеру работы (с аудио- и видеосвязью). Чаще всего в комплект входят:

• трубка домофона;
• модуль вызова;
• запорное устройство;
• источник питания;
• соединительные разъемы и кабели.

С трубкой все понятно – это блок, который требуется для связи хозяев дома с абонентами извне. Модуль вызова предназначен для обратной цели. С этой панели осуществляется набор кода, а также управление замком (если применяется специальный магнитный ключ). Запорное устройство, работающее по принципу электромеханического (электронного или электрического) замка, аналогично ригелю в стандартной двери: это узел, предотвращающий доступ посторонних в подъезд, помещение, квартиру.

На что обратить внимание при выборе

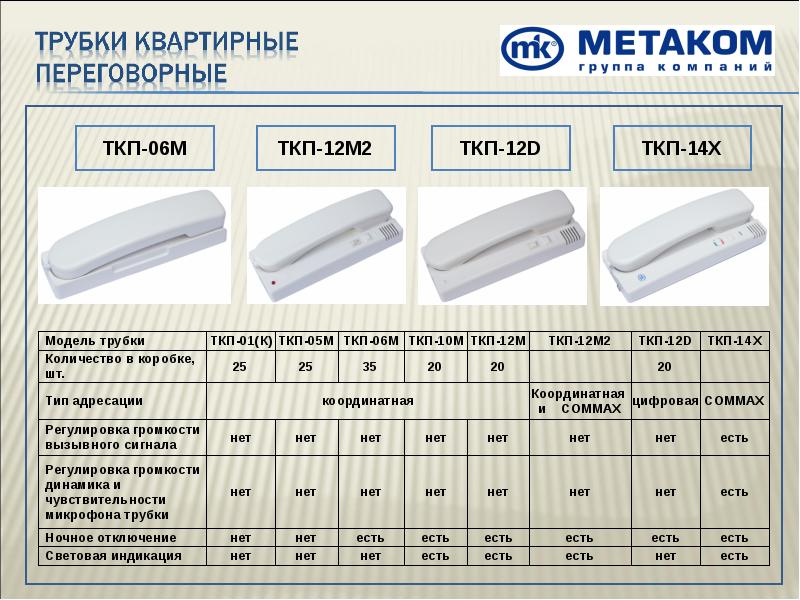

Перед тем как выбрать трубку для домофона, следует рассмотреть основные типы подобных приборов, которые есть на рынке и подобрать совместимый вариант под домофонный аппарат в своем доме

Особое внимание следует уделить таким характеристикам:

1. Внутреннему строению и способу монтажа – по конструктивным параметрам трубки бывают стационарными, крепящимися к стене, и переносными – беспроводными.
2. Материалу сборки корпуса – это влияет на долговечность и надежность техники в процессе эксплуатации.
3. Тип устройства – трубки бывают аналоговыми или цифровыми.
4. Качество сборки – влияет на долговечность системы.

Подключение видеодомофона к подъездному домофону и его настройка

Чтобы подключиться к домофону в подъездах самостоятельно, потребуется демонтировать (отключить) линию передачи звука и проложить вместо нее видеокабель. Известно несколько способов такой замены, но лучшим считается использование специального подрозетника. Его можно установить самостоятельно, после чего останется подключить концы видеокабеля согласно прилагаемой к адаптеру схеме.

При проведении коммутаций концы кабеля прозваниваются, а затем зачищаются, после чего к ним подключаются разъемы для подсоединения к домофону. Далее проводники, проложенные от квартиры и дверей подсоединяются к колодкам на плате. В заключение останется соединить все элементы видеодомофона с приемной панелью, узлами электромагнитного замка и контроллера.

Еще один фактор, влияющий на стоимость – это бренд домофона, от которого напрямую зависит и качество работы. Наша компания предлагает к установке только проверенные временем марки домофонов:

Воспользовавшись нашими услугами по установке домофонов, вы сэкономите не только деньги, но и время. Наши специалисты разработают наиболее подходящий проект домофонной системы и произведут монтаж и наладку в кратчайшие сроки, кроме того, мы обеспечиваем гарантийное и послегарантийное обслуживание.
