Как обеспечить бесперебойную работу системы контроля доступа: выбор качественной трубки для домофона

На что обратить внимание при выборе

Покупатель трубки для домофона должен обратить внимание на следующие особенности:

• конструкцию — есть настенные стационарные или миниатюрные беспроводные;
• качество материала корпуса и сборки деталей, которые определяют долговечность устройства;
• тип прибора в зависимости от домофонной системы дома.

Какого производителя и какой тип лучше выбрать

Высокая оценка специалистов и наибольшее количество положительных отзывов потребителей позволяют выделить среди всего существующего многообразия переговорных устройств 3 лучшие модели, это:

1. FALCON EYE FE-12M, оснащенная автоматической установкой номера квартиры и светодиодной индикацией для удобства пользования в ночное время, подходящая к домофонным системам марок CiFral, Vizit, Metacom, Eltis.
2. Kocom DP-203HA, позволяющая устанавливать голосовой контакт с гостем на дистанции в 300 м и делающая возможным параллельное подключение нескольких устройств.
3. LASKOMEX LM-8d, изготовленная из высокопрочных материалов, долговечная, подходящая даже для слабослышащих, программирующаяся по номеру квартиры.

Стоимость

Цена на трубки для домофона определяется:

• типом модели;
• способом доставки;
• количеством продаж;
• видом продаж (оптом или в розницу);
• дополнительными наценками продавца;
• затратными средствами завода-изготовителя;
• спросом модели у покупателей;
• экономической ситуацией и колебаниями в данном сегменте рынка.

Трубка домофона: виды, устройство и принцип работы

Все чаще современные подъезды многоквартирных и многоэтажных домов оборудуются специализированными домофонными сетями. В первую очередь, такие устройства обеспечивают безопасность вашего жилища и ограничивают проход в парадную для посторонних людей.

В целом домофонная система состоит из большого количества элементов и деталей. Одним из ключевых компонентов является трубка для домофона, которая устанавливается непосредственно в квартире жильцов. При помощи данного устройства хозяин квартиры может связаться с позвонившим в его дверь человеком, а также открыть железную дверь подъезда для долгожданных гостей.

Сегодня на рынке можно найти большое количество разновидностей подобных домофонных трубок. В этой статье мы раскроем вопросы устройства и принципа работы конструкции, а также поговорим о том, как правильно выбрать и подключить ключевой элемент домофонной системы.

ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАНИЯ ДОМОФОНА БЕЗ ТРУБКИ

Можно обойтись без трубки, но при условии, что в квартире используется видеодомофон. Некоторые модели обладают встроенным адаптером для координатной или цифровой систем. В изделиях, без этой функции, придется применять модуль сопряжения, приобретаемый отдельно. Есть два исполнения:

• Для координатных домофонов. К примеру, модуль MСК. Производитель заявил о совместимости со всеми моделями домофонов популярными в России, в том числе Cyfral, Vizit и Элтис. Также есть компактное слим-исполнение (МСК СЛИМ), которое может быть установлено в монтажной коробке или коробе. Это самый тонкий модуль.
• Для цифровых домофонов. К примеру, модуль МСЦ. В списке совместимых производителей устройств находятся Даксис и Метаком, Proel, Laskomex, Keyman-polylock, Маршал-raikmann, которые были выпущены после 2018 года, а также некоторые другие.
• Также есть модуль сопряжения МСК-ДСС (Сейф-Сервис)

Также смотрите: Вызывная панель для аудиодомофона

Если вам интересно узнавать о сфере видеонаблюдения, СКУД, домофонии, системах безопасности и близких тематиках, то. А также ставьте лайк! Васне будут беспокоитьникакие оповещения и уведомления, а просто в ленте иногда станут появляться наши материалы.

Цифровой домофон

Для подключения аппаратов такого типа используются только кабель с двумя жилами, по которым передается закодированный сигнал. Трубка, установленная в квартире, номер которой был набран на панели вызова, реагирует на подаваемый сигнал. Чтобы задать соответствие между набираемым кодом и трубкой, применяются специальные перемычки – джамперы, – которые перемыкают нужные контакты в ответном аппарате.

Чтобы правильно запрограммировать работу трубки, джамперы размещают между пронумерованными клеммами таким образом, чтобы сумма цифр равнялась номеру квартиры.

К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов.

Главным недостатком такого оборудования является влияние каждой трубки на работу всей системы

При замене устройства, которая проводится вследствие его поломки, а также при подключении новых абонентов крайне важное значение имеет правильная установка джамперов

Внимание! В случае ошибки при подключении цифровой трубки или короткого замыкания в подводящих проводах могут возникнуть неполадки в работе системы. В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня

В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня.

Другим минусом цифровых домофонов является их относительная дороговизна, которая не позволяет этим устройствам получить широкое распространение.

Схема и принцип работы

В первую очередь стоит отметить, что конструкция устройства довольно проста по своей природе и мало чем отличается от конструкции обыкновенного домашнего телефона. Домофонная трубка традиционно подвешивается на стену, соответственно, она опирается на основу-держатель.

Для того чтобы привести устройство в работу, человек, стоящий у входной двери, на которой установлен домофон, набирает на его дисплее необходимый номер квартиры. После этого на конкретную трубку передается вызов и поступает сигнал, который влечет за собой звуковое сопровождение.

Когда хозяин жилища снимает трубку домофона, он имеет возможность пообщаться с тем, кто стоит у двери.

Таким образом обеспечивается безопасность и устраняется возможность проникновения не только в жилище, но и даже в подъезд нежелательных лиц.

Аналоговый домофон

Аналоговые установки используют координатно-матричное подключение и работают по принципу телефонной АТС. Дополнительным элементом такой системы является коммутатор, в котором осуществляется обработка и анализ сигнала, а также перенаправление его конкретному абоненту.

Для подключения домофонной трубки к коммутатору используются две шины. Контакты первой из них (D0–D9) соответствуют десяткам, а второй (E0–E9) – единицам. Таким образом, чтобы подключить домофон к квартире, номер которой, например, 74, нужно:

• подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
• проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.

В рассмотренном варианте подключения использовался аппарат, рассчитанный на обслуживание до 100 абонентов. Существуют модели, способные работать с большим числом номеров, однако их принцип действия ничем не отличается от рассмотренного выше.

Если номера квартир, находящихся в подъезде, не позволяют выполнить подключение, установщиком производится перепрограммирование панели управления со смещением номеров на определенное число (например, от каждого необходимо отнять 84). В таком случае возникает некоторая сложность при подключении, поскольку без консультации специалиста, выполнявшего монтаж домофона в подъезде, трудно выяснить величину смещения.

Неисправности

Со временем трубка, как и другая техника, требует технического обслуживания или ремонта.

Западает язычок. При этом идет постоянный сигнал до тех пор, пока язычок не вынуть вручную – дверь в это время открыть невозможно.

Такая неисправность устраняется самостоятельно. Для  этого потребуется разобрать корпус трубки. Кнопка расположена на передней панели и при работе нажимает на переключатель SA3, включающий трубку.

После разборки обнаруживается скоба, удерживающая язычок, которая в процессе работы постепенно теряет первоначальную форму, разгибается и язычок перемещается не только вперед-назад, но и вправо-влево.

Из-за этого он выходит из зацепления и не возвращается на место. Восстановить скобу можно разогретым металлическим предметом, например, паяльником.

Сначала следует осторожно вынуть язычок и удалить с него заусеницы, затем вернуть на место и подогреть скобу паяльником, удерживая язычок на расстоянии 1 мм.Легким усилием прижать скобу и проверить ход язычка. Если скоба не восстановилась, повторить процедуру еще раз

Выход из строя микропереключателя SA1, в результате чего не работает кнопка открывания двери. Такой переключатель ремонту не подлежит и требуется его замена.

После набора номера и нажатия на кнопку вызова сигнал обрывается:

1. следует проверить целостность соединений входных проводов в трубке;
2. убедиться в том, что не нарушена пайка проводов к клеммам динамика и катушки динамиков не вышли из строя;
3. выход из строя тумблера SA2, расположенного, рядом с кнопкой открывания двери.

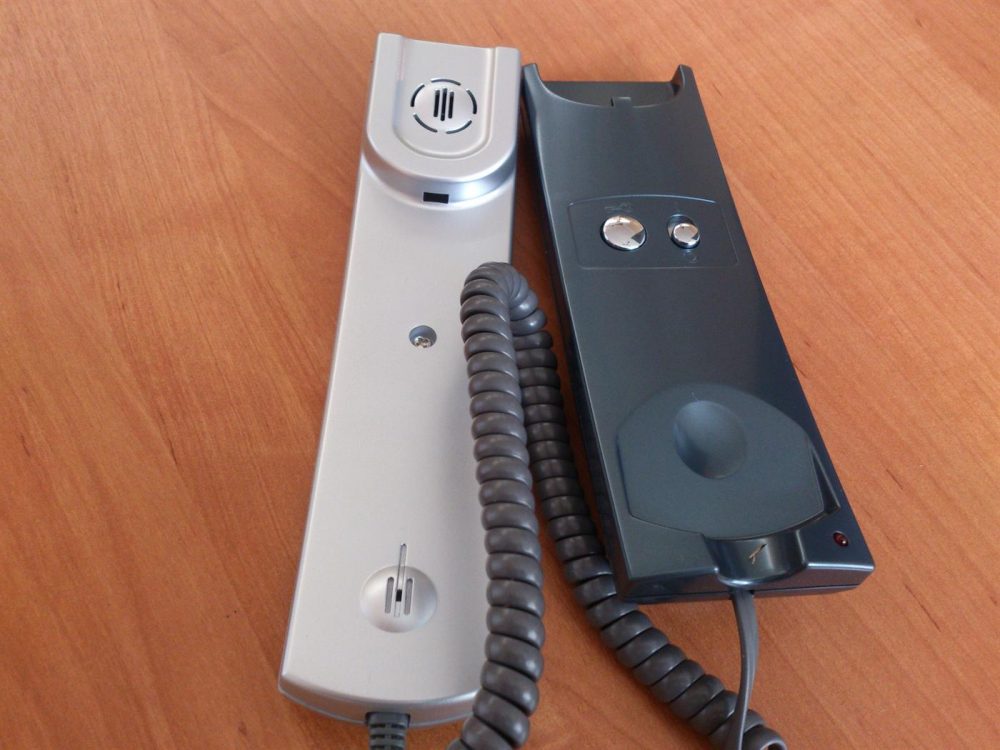

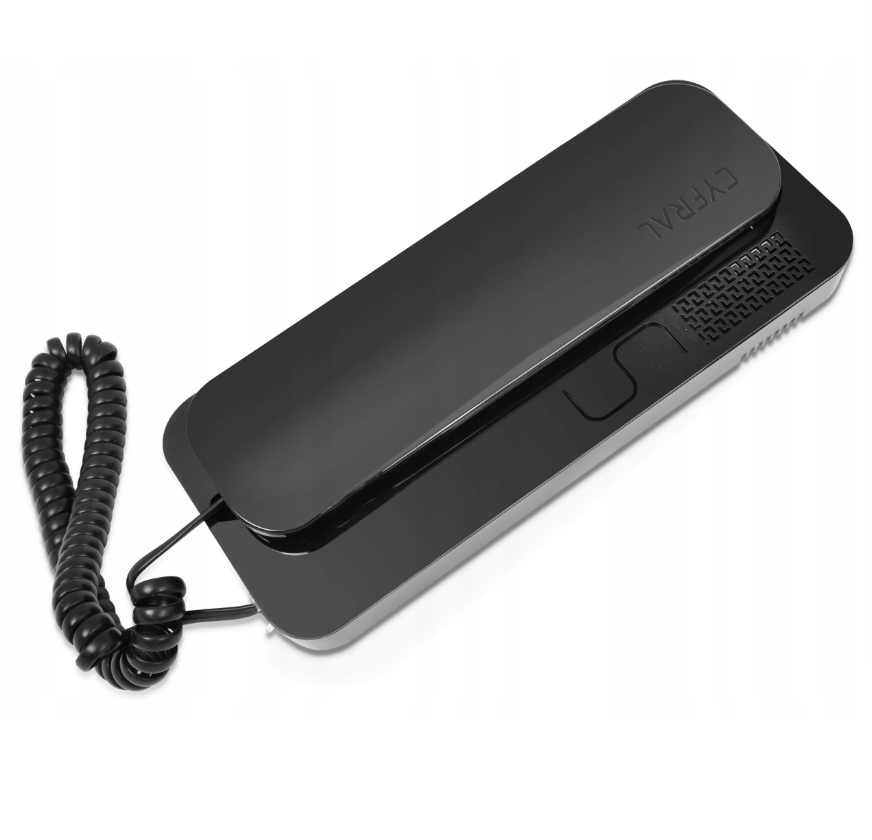

Конструкция абонентской трубки

Абонентское квартирное устройство состоит из двух частей. Это телефонная трубка и панель, которая обычно крепится на стену рядом с входной дверью. Трубку можно установить в любом месте, только потребуется прокладывать провод по квартире. Внутри телефонной трубки находятся микрофон, динамик и небольшая плата с дискретными элементами. На панели установлен рычаг снятия трубки, а на самой трубке имеется кнопка открывания двери.

Кнопка электронного замка может быть расположена и на настенной панели. В современных моделях рычаг заменён герконом, а на самой трубке имеется небольшой магнит. На некоторых моделях может быть установлен переключатель включения трубки. С обратной стороны панели находятся два винта помеченные «+» и «–». К ним подключается двухпроводная линия.

Подключать провода к трубке домофона следует с соблюдением полярности, иначе домофонной системой пользоваться будет нельзя – она работать не будет.

• Все подъездные домофоны, устанавливаемые в подъездах многоквартирных домов, делятся на две группы:
• координатные;
• цифровые.

Исходя из типов домофонов, небольшие отличия имеют и квартирные трубки. В координатных домофонах за номер квартиры отвечает коммутатор, установленный в подъезде, а в цифровых устройствах, специальная микросхема, которая находится на плате внутри телефонной трубки.

Как она устроена?

Трубка для домофона – основной элемент всей системы. Традиционно она располагается около входной двери жилища. Ее прямое назначение – обеспечение и поддержание связи между хозяином квартиры и гостем. С помощью данной трубки находящийся в квартире человек имеет возможность открыть дверь – данная манипуляция осуществляется с помощью включения кнопки, расположенной на корпусе трубки.

Еще одна важная деталь корпуса – это регулятор громкости, с помощью которого вы можете регулировать уровень слышимости разговора и громкость самого звонка, что особенно важно в том случае, если в квартире проживают пожилые люди и маленькие дети. С помощью переключателя вы также можете осуществлять управление, а именно, убедиться в том, что трубка включена или выключена

К функциональным элементам, входящим в устройство, относятся такие компоненты, как динамик и микрофон

С помощью переключателя вы также можете осуществлять управление, а именно, убедиться в том, что трубка включена или выключена. К функциональным элементам, входящим в устройство, относятся такие компоненты, как динамик и микрофон.

Рекомендации по установке и подключению

Установку и подключение устройства необходимо производить в том месте, где аппарат не помешает выключателям, розеткам, щитовым распределительным коробкам и другим электрическим системам.

Инструкция по установке прибора:

1. В корпус устройства нужно завести двужильный кабель и проложить его к щитку на лестничной клетке.
2. Для поступления звонка в квартиру панель устройства необходимо прикрутить к стене вертикально.
3. Кабель нужно подсоединить к внутренним винтам согласно схеме подсоединения проводов: один цвет к «минусу», другой — к «плюсу».
4. Другой конец кабеля следует закрепить в подъездной щитовой. В ней пропускается разноцветный провод.
5. Для корректного подсоединения необходима информация о номере квартиры и цвете провода.
6. На коммутатор подсоединяется кабель нужной расцветки.

Причины возможных поломок и секреты ремонта трубки своими руками

Трубка — долговечный прибор, однако в процессе службы у него могут возникнуть небольшие дефекты. Наиболее распространенными среди таковых являются:

• механические повреждения переговорного устройства;
• непрекращающийся при снятии прибора вызывной сигнал;
• отказ кнопки открытия замка;
• сбрасывание вызова при нажатии кнопки управления замком;
• недостаточная слышимость.

Бюджетные варианты трубок для домофона стоят недорого, поэтому при внешних трещинах и сколах корпуса можно просто купить новое устройство. Если снятие трубки не прерывает звучания вызывного сигнала, наблюдается отсутствие связи с гостем и отказ кнопки открытия электромеханического замка, неисправность кроется в переключателе снятия прибора.

Иногда дистанционное открытие электронного замка не происходит сразу после первого нажатия. Такая ситуация говорит о неисправности микровыключателя. Кнопка управления замком часто расположена на приборе, тогда микровыключатель несложно заменить своими руками, т.к. он запаян в доступном месте печатной платы.

Для замены этой детали необходимо осуществить прогрев паяльником 4 контактов, осторожно поддев при этом стенку корпуса плоской отверткой. Сброс вызова сразу после надавливания на кнопку управления электронным замком может происходить из-за обрыва кабеля, идущего от громкоговорителя

Причиной недостаточного уровня слышимости может быть выход из строя микрофона или динамика. Однако при таком дефекте устройства не стоит торопиться с заменой этих деталей, т. к. недостаточная слышимость может наблюдаться при загрязнении переменного резистора «Баланс» на управляющей плате переговорного устройства.

Этим элементом снабжены не все модели, но если он есть, можно пошевелить движок из стороны в сторону, вернув его потом в исходное положение. В результате этой несложной манипуляции слышимость нормализуется.

Мне нравитсяНе нравится

Виды домофонов с трубкой

Домофон с трубкой представляет собой разновидность системы безопасности и может быть установлен в возводимые здания и сооружения или, по желанию заказчика, интегрирован в уже готовую конструкцию.

На сегодняшний день рынок предлагает широкий выбор моделей российских и зарубежных производителей от банальных аудиоустройств для многоквартирников до сложных и дорогостоящих систем для частного сектора, среди которых наиболее востребованными считаются домофоны с трубкой торговых марок Vizit, Commax, Kocom, Kenwei.

Главное предназначение прибора – комфортная связь между абонентами, находящимися у передающего и приемного устройства.

Выпускаемые устройства классифицируются

по количеству подключаемых абонентов подъездные домофоны делятся на: одноабонентные; многоабонентные.

по способу передачи сигнала на: проводные; беспроводные.

по типу адресации устройства систематизируют на: цифровые; координатно-матричные.

по типу передачи данных делятся на: аудиодомофоны; видеодомофоны.

Аудиодомофоны –  связь происходит за счет передачи звуковых сигналов.

Видеодомофоны – на монитор внутри помещения приходит картинка с камер, установленной снаружи.

Видеодомофоны делят на моно и полихромные, т.е. черно-белые и цветные.

Цифровые, присоединяются к единой линии, протянутой в подъезде.

Координатно-матричные подключаются к собственному кабелю и из каждой квартиры кабеля идут на коммутатор. Номер квартиры определяется условным разделением жил на десятки и единицы, которые для удобства различаются по цветам.

Беспроводная гораздо проще в эксплуатации, т.к. не требует прокладки дополнительного кабеля и позволяет разговаривать в каждой точке помещения.

В качестве примера можно привести модель DECT CDT-180, предназначенную для работы с домофонами Commax. Изделия могут работать от одной базовой станции вместе с ещё пятью зарегистрированными устройствами, при этом имеется возможность осуществлять звонки с одного переговорного устройства на другое, передавать СМС, использовать функцию громкой связи.

IP-трубки используются, как правило в связке с IP-домофоном при возведении элитного жилья и являются компонентом системы «Умный дом», позволяющей дистанционно управлять замком с компьютера, телефона или планшета.

В качестве примера можно привести модель BAS-IP SP-02, оснащенную кнопкой быстрого вызова консьержа, кнопкой открытия замка и кнопкой связи с другими абонентами.

Производители и модели домофонов с трубкой

Торговая марка Vizit

Один из наиболее востребованных брендов на рынке переговорных устройств. В комплекте с домофонами Vizit среди прочих модификаций идут трубки УКП-12М, УКП-12-1, УКП-7М.

Во всех моделях предусмотрены кнопки открытия двери и кнопки регулирования громкости. Представленные образцы товара высокотехнологичные устройства, способные обеспечить качественную дуплексную связь между абонентами.

Модель УКП-12-1 позволяет подключить дополнительное абонентское устройство без разветвителя и блока питания.

УКП-12М	УКП-12-1	УКП-7М
Светодиодная индикация вызова
есть	есть	нет
Система электросвязи
дуплексная	дуплексная	дуплексная
Габариты
54х200х40 мм	54х200х40 мм	40х175х35 мм
Диапазон рабочих температур
от +5 до + 45 С?	от +5 до + 45 С?	от +5 до + 45 С?

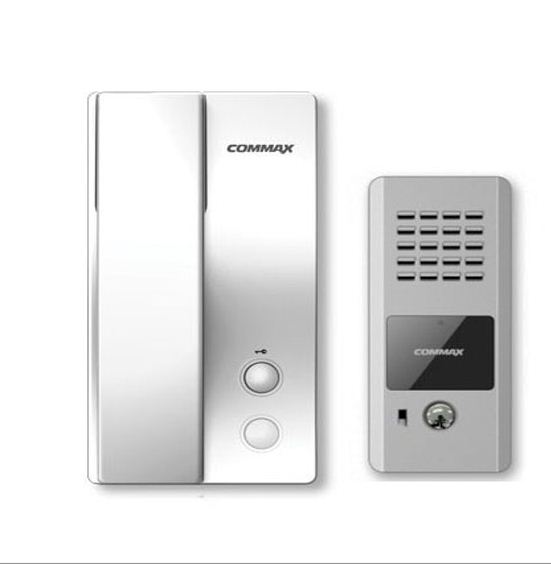

Корейский бренд Commax

Является одним из законодателей мод на рынке переговорных устройств, среди которых повышенным спросом пользуются модели DP-2S, DP-2HPR, DP-4VHP.

Первая из представленных моделей предназначена для работы с вызывными аудиопанелями Commax, AVC, JSB, оснащена мелодичным звонком и кнопкой регулировки громкости вызова.

Выполнена из пластика и имеет современный лаконичный дизайн. Модель DP-2HPR оснащена двумя кнопками открывания замков. DP-4VHP представляет собой дополнительную трубку видеодомофонов с кнопкой управления замком и четырехпроводным подключением.

DP-2S	DP-2HPR	DP-4VHP
Связь
двухсторонняя	двухсторонняя	двухсторонняя
Каналов подключения панели вызова
1	1	1
Источник питания
220В	220В	12В (от монитора)
Габариты
155х85х30 мм	195х107х51 мм	107х195х51 мм

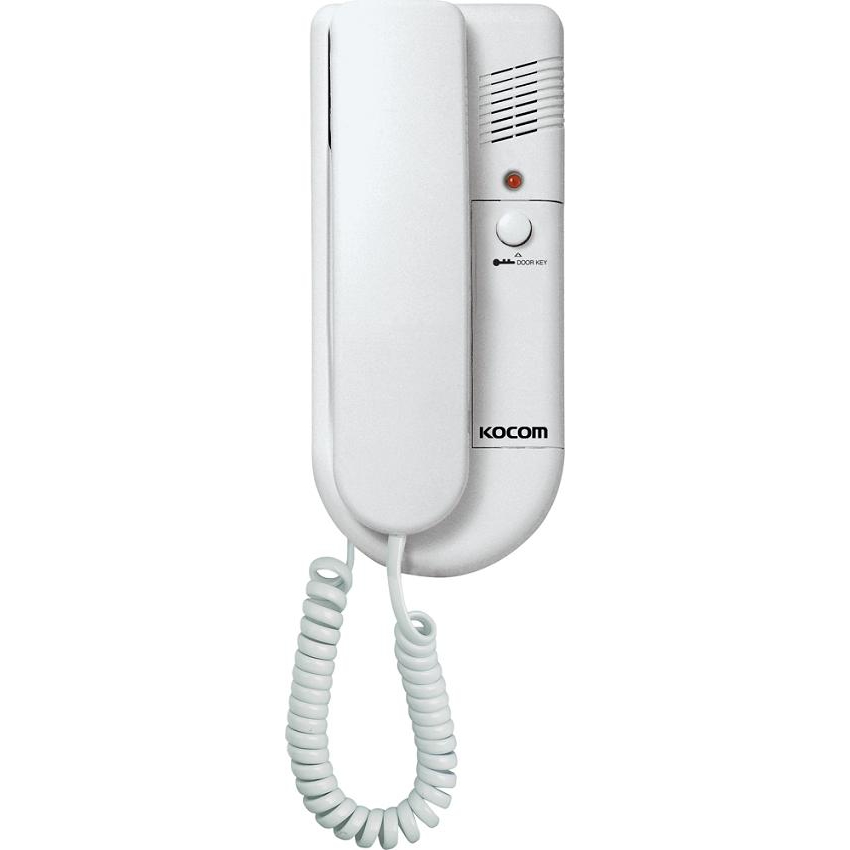

Корейская марка Kocom

Занимает одну из лидирующих позиций в рейтинге переговорных устройств, предлагающая приборы вполне приемлемого качества по доступным ценам, среди которых модели DP-203HA, IP-301PP, KDP-602G.

Главной особенностью модели DP-203HA является возможность параллельной работы ещё с двумя трубками. Модель IP-301PP может использоваться как домофон или интерком и предусматривает подключение дополнительной трубки.

KDP-602G относится к разряду дополнительных приборов, предназначенных для работы с монитором KVM.

DP-203HA	IP-301PP	KDP-602G
Подключение
2-х проводная линия	2-х проводное 4-х проводное	2-х проводное 6-типроводное
Длина линии связи
300м	300м	50м
Питание
220В	220В	12В от монитора
Габариты
90х210х70 мм	220х110х75 мм	80х210х57

Индустрия аксессуаров для охранных систем не стоит на месте и на рынке постоянно появляются новые, более совершенные модели трубок домофонных систем. Дизайн и технические характеристики новейших образцов устройства могут удовлетворить потребности самого разборчивого покупателя.

Возможные неисправности квартирных трубок

Устройство квартирное переговорное (УКП) вполне надёжный прибор, который может прослужить много лет, но некоторые дефекты, в процессе эксплуатации, возникнуть могут.

К наиболее распространённым дефектам, относятся следующие:

• Механические повреждения трубки
• При снятии трубки вызов сигнал вызова не отключается
• Не срабатывает кнопка управления замком
• При нажатии кнопки замка вызов сбрасывается
• Плохая слышимость

Стоимость трубки для домофона начинается от 270-300 рублей, поэтому при сильныхмеханических повреждениях проще приобрести новое устройство, чем ремонтировать разбитый или треснутый корпус. Когда при снятии трубки сигнал вызова продолжает звучать, голосовая связь с посетителем отсутствует и не срабатывает кнопка электронного замка, это значит, что не исправен переключатель снятия трубки.

Многие умельцы ремонтируют его самостоятельно, но если нет соответствующего инструмента и опыта работы, то лучше пригласить мастера.

Если электронный замок срабатывает только после нескольких нажатий, то неисправным оказывается микровыключатель. Кнопка открытия двери может находиться непосредственно на трубке. В этом случае микровыключатель запаян на печатной плате. Его замену можно выполнить самостоятельно. Нужно поочерёдно прогреть паяльником четыре контакта отжимая при этом корпус плоской отвёрткой. Достаточно просто меняется кнопка, расположенная на основной панели.

Причиной сброса вызова при нажатии кнопки электронного замка может быть обрыв провода, идущего от динамика. При возникновении каких-либо неисправностей следует сначала проверить надёжность всех паек в трубке, и подключение линии к ламели на задней стороне настенного блока. Плохая слышимость может быть связана с дефектом микрофона или динамика, а так же с загрязнением подстроечного резистора «Баланс» на плате трубки. Этот потенциометр есть не во всех моделях, но если он установлен, можно, запомнив положение движка, повращать его влево-вправо. Во многих случаях нормальная слышимость восстанавливается.

Как выбрать трубку для домофона?

Что представляет из себя такая аудиотрубка

В принципе, это один из самых дешевых вариантов для обеспечения безопасности в квартире. Принцип работы трубки для домофона — пользователь, который находится внутри может общаться через внешнее переговорное устройство с человеком, находящимся снаружи. При желании, хозяин помещения может нажать на специальную кнопку на трубке и открыть дверь гостю. Домофонные трубки напрямую соединены с блоком вызова и электромагнитным замком на двери подъезда. При нажатии на кнопку поступает сигнал, обесточивающий электро магнитный замок и на несколько секунд дверь будет открыта.

Трубка для домофона,- вещь довольно требовательная к мелочам монтажа. Лучше не пожалеть немного финансов и обратиться в хорошую компанию, которая занимается именно оборудованием для домов и офисов и осуществить установку как положено. Нередко бывают случаи, когда установку домофонных трубок, та и всего домофонного оборудования поручают «электрику Васе» и спустя неделю, даже если домофонная система и работала, всё безвозвратно рухнет. Помните, скупой платит дважды.

Довольно важный момент, чтобы сигнал не смог оборваться. Для этого стоит выбирать качественные вызывные панели. Тогда трубка для домофона будет хорошо передавать сигнал и принимать, т.е. вы будете хорошо слышать посетителя и он вас тоже.

Основным показателем трубки для домофона является её функциональность. Трубка, как минимум, должна иметь регулировку громкости, световую индикацию и кнопку открытия двери.

Трубка для домофона может иметь различный облик

Аудиотрубки могут быть настенными (самые популярные) и могут быть настольные. Также, можно подключить трубку по кабелю к вызывной панели, а можно установить беспроводную. В случае с проводной, вы можете быть уверенны, что сигнал не пропадет по пути к адресату. Но беспроводный монтаж позволяет перенести трубку в любой место в квартире.

Каждая домофонная система требует подключения определенного типа трубочек. Например, координатно-матричные домофоны позволяют довольно просто подключить трубку для домофона. А вот с видеодомофонами нужно будет немного «попотеть».

Касательно аудиотрубок для многоквартирных домофонов, сегодня они выпускают на различный вкус и цвет. Даже количество кнопок можно выбирать, покрытие и материал. В общем, современные домофонные трубки впишутся в любой интерьер.

Хочется отметить отдельного производителя. Домофонные трубки «Vizit», а точнее, серия УКП 12. Данная трубка для домофона не имеет ничего лишнего. Лишь самое необходимое:

• Регулировка громкости, а также полное отключение звука;
• Световая индикация;
• Дуплексная связь;
• Кнопка открытия двери.

Такая трубочка является накладной и крепится на стенку. Ничего лишнего и цена соответствующая. Считается самым оптимальным решением для бюджетной домофонной системы.

И второй кандидат на покупку — это трубки для домофона от компании Commax. Зарубежный аналог Визитовским трубкам. В принципе, имеют все те же функции, что и трубка визит, но поддерживает подключение к панелям нескольких серий.

Ещё есть несколько видов трубок:

• Радиотелефонные. Они имеют CDMA модуль и могут совмещать в себе аудиотрубку от домофона и обычный радиотелефон;
• Трубка, соединяющаяся с видеодомофонов. Такая трубка для домофона позволяет как слышать, так и видеть посетителя.

Что же выбрать именно вам? Выбор, как всегда, остается за вами. Только вы решаете, какую модель и какого производителя выбрать. А наш интернет магазин может вам только помочь в этом.
