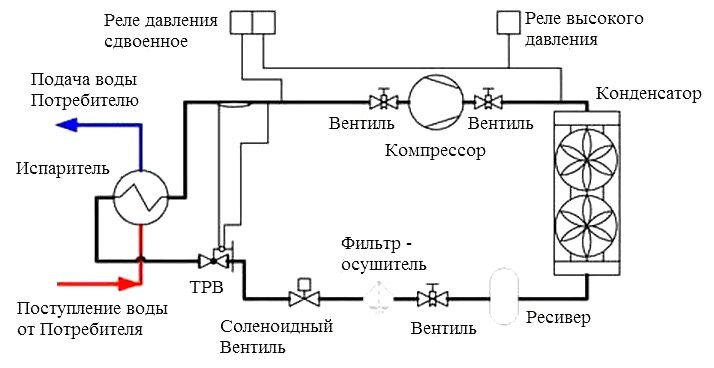

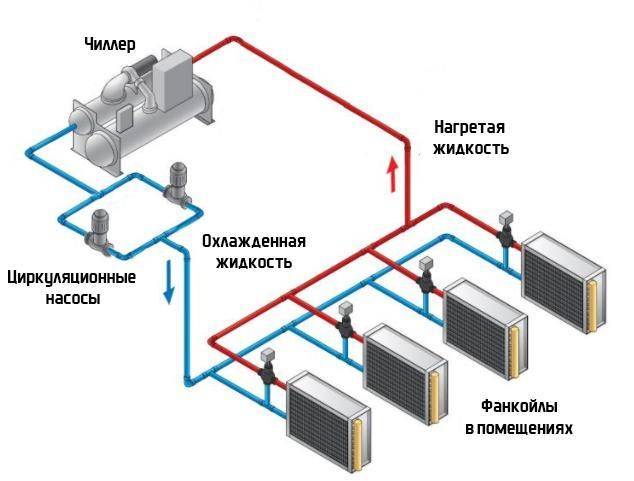

Схема работы чиллера

До 1982 года чиллер являлся единственной системой кондиционирования, которая могла обеспечить работу неограниченного числа помещений. Соответственно схем подключения чиллера и его работы на различных объектах тоже немало. Отсюда как самих конструктивных решений холодильных машин, так и вариантов их подключения большое множество. Самая распространенная схема: чиллер с воздушным конденсатором, который обдувается осевым вентилятором, водяным контуром и двумя насосами в гидромодуле. В случае расположения чиллера в теплом помещении возможна схема с выносным воздушным конденсатором, который не входит в комплект поставки и приобретается отдельно. В этом случае есть неудобства, связанные с ограничением длины трубопроводов и взаимного расположения самого чиллера и выносного конденсатора. Есть схемы с водяным конденсатором, когда можно расположить сам чиллер в теплом помещении, удобном для обслуживания. Однако для снабжения конденсатора холодной водой необходим дополнительный водяной контур с сухой градирней (драйкулером).

Помимо этого имеются чиллеры в специальном исполнении, работающие также в режиме нагрева жидкости. Обычно такой режим называют – режим работы теплового насоса или просто тепловой насос. Это направление уходит немного в сторону от системы кондиционирования и занимает отдельную нишу – тепловых насосов. Чиллер, работающий и на охлаждение, и на тепло, называется – чиллер с функцией теплового насоса.

Если рассматривать разновидности чиллеров, то можно отметить, что часто чиллеры делят по производительности. Причем такое деление достаточно условное. Так, например, граница чиллеров малой и большой производительности может лежать в районе 20-100 кВт, но каждый производитель устанавливает такую границу сам.

Назначение системы автоматизации промышленного чиллера

Система автоматизации служит для обеспечения бесперебойной работы чиллера, поддержания заданного режима, без участия обслуживающего персонала, а также предупреждения аварийных ситуаций и своевременного сигнализирования, в случае возникновения таковых.

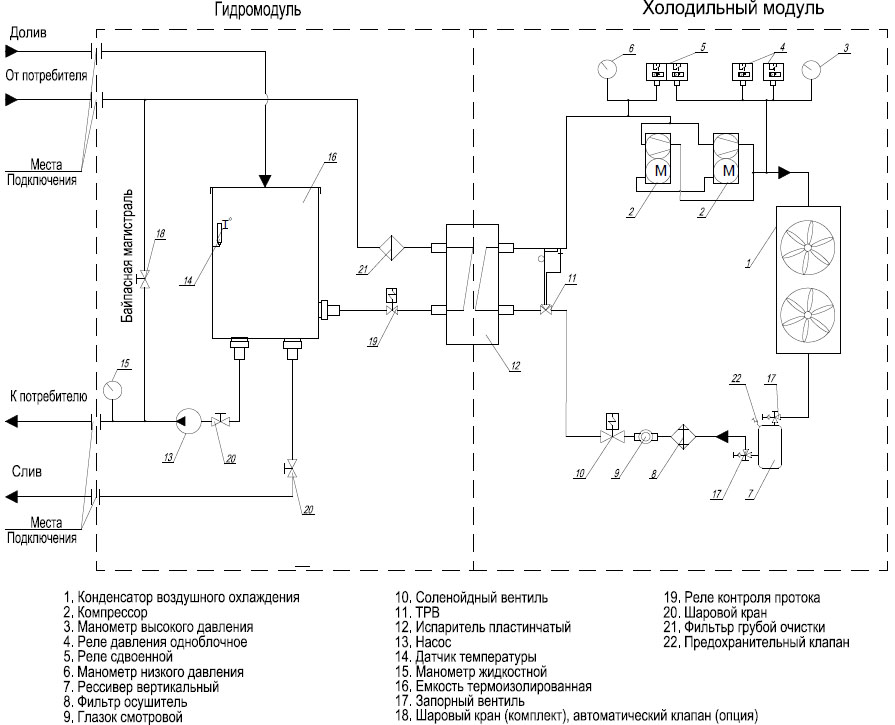

Ключевые составляющие системы автоматизации промышленного чиллера

1. Шкаф управления — в него сводятся сведения обо всех авариях и процессах, связанных с работой чиллера. В соответствии с получаемыми сигналами с помощью встроенной в шкаф автоматики, холодильная установка работает соответствующим образом и реагирует на различные аварии и сигналы. Далее автоматика шкафа управления дает команду, соответствующую конкретному аварийному положению и корректирует работу установки относительно полученного сигнала или же прекращает работу водоохладителя.

В шкафу управления расположены автоматы защиты всех электродвигателей установки, которые срабатывают на превышение тока, вследствие падения напряжения или короткого замыкания. Автоматы защиты предотвращают сгорание электродвигателей составляющих холодильную машину (насоса, компрессора, вентиляторов).

1. Монитор напряжения — обеспечивает защиту промышленного водоохладителя от скачков напряжения в сети, что позволяет избежать повышенных токов и, как следствие, перегрева и оплавления проводом. Так же определяет несоответствие фразировки подведенного электропитания с фазировкой чиллера.
2. Контроллер — встроен в шкаф управления и корректирует режим работы чиллера согласно показателям датчика температуры и настройки самого процессора. Дает команду на пуск и остановку компрессора по установленной температуре, корректирует частоту включений компрессора.
3. Температурный датчик — измеряет температуру хладоносителя в заданной точке и передает информацию контроллеру, в шкаф управления.
4. Реле высокого и низкого давления фреона (10;11) — служит для оповещения и остановки работы холодильной машины, при превышении и снижении давления, относительно заданного, предельно допустимого в рабочем режиме охладителя.
5. Дифференциальное реле давления (12) — служит для включения и выключения вентилятора конденсатора, по давлению конденсации. Для поддержания необходимого рабочего давления конденсации.
6. Реле циркуляции жидкости (19) — встраивается в контур хладоносителя промышленного чиллера и служит для предотвращения работы холодильной установки при отсутствии циркуляции хладоносителя в испарителе.
7. Тэн подогрева картера компрессора — обеспечивает подогрев масла в картере компрессора, при его остановке. Что положительно влияет на последующий запуск компрессора, при низкой температуре окружающей среды, позволяя избегнуть застывания смазочного масла.
8. Реле уровня жидкости — обеспечивает защиту насоса от сухого хода посредством водяного электромагнитного клапана, путем автоматического долива жидкости в аккумуляторный бак контура хладоносителя.

Мощность чиллера

Мощность и эффективность – это не только количество кВт, но совокупность в сумме различных слагаемых. При расчете мощности чиллера учитываются следующие показатели.

1. Тепло, проникающее в окна, через ограждения.
2. Тепло, исходящее от людей, присутствующих в помещении.
3. Тепловая энергия, вырабатываемая освещением и другим оборудованием.

Все притоки тепла суммируются, и таким образом определяется общая тепловая нагрузка, которую несет помещение. Затем суммируются нагрузки всех помещений, которые обслуживает чиллер.

Поскольку процесс охлаждения сопровождается выделением конденсата, и влагосодержание воздуха при этом изменяется, расчет мощности производят по специальной формуле, предусматривая до 20% запаса по мощности.

Типы чиллеров для промышленного оборудования

В зависимости от принципа работы различают парокомпрессионные и абсорбционные чиллеры. Первая группа — это традиционные устройства с фреоновым хладагентом. Абсорбционные чиллеры не работают от электричества, а используют для охлаждения горячую воду или перегретый пар.
В зависимости от типа охлаждения конденсатора, чиллеры могут быть с воздушным или водяным охлаждением. Воздухоохладители дешевле и проще в эксплуатации. Охладители для воды имеют меньшие размеры и считаются более экономичными. В то же время они дороже и требуют подключения к системе оборотного водоснабжения.
Различают моноблочные чиллеры и чиллеры с выносным конденсатором.

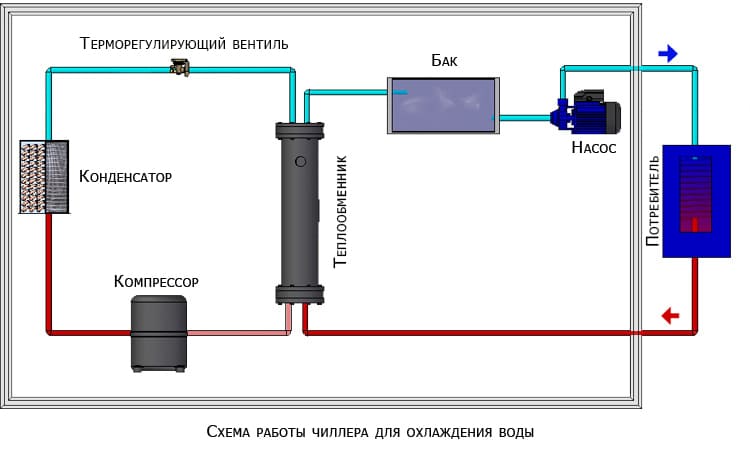

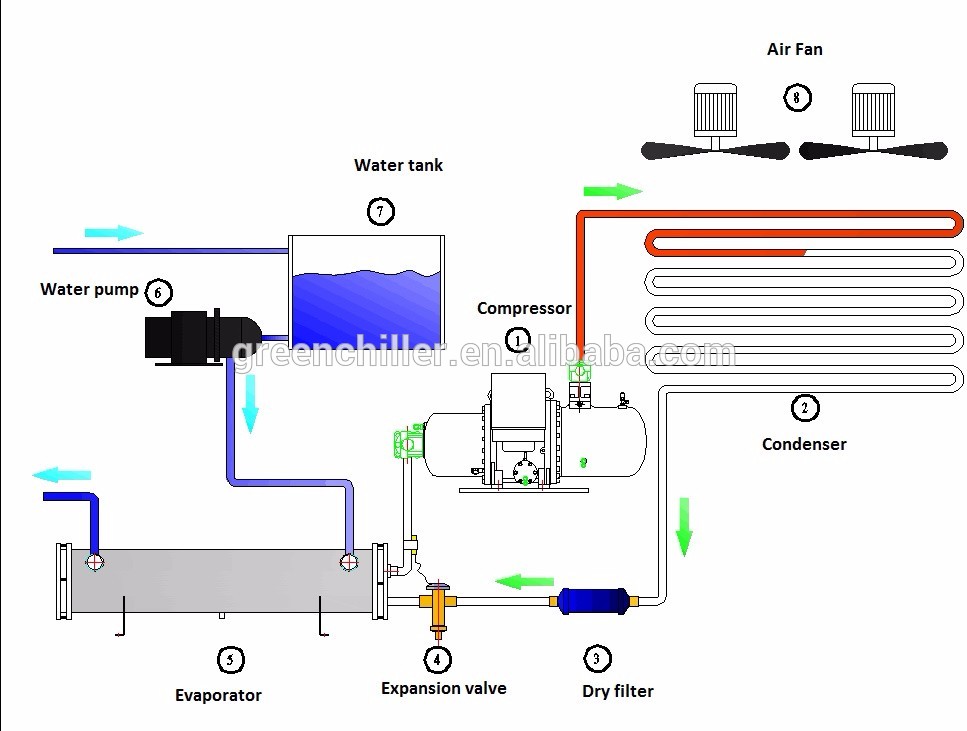

Схема работы промышленного чиллера

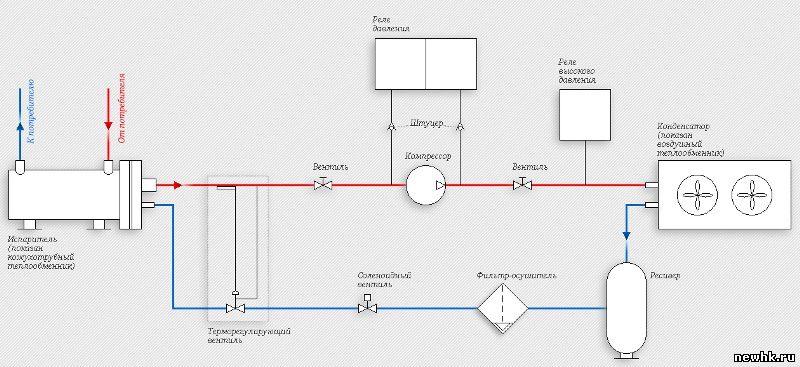

Рассмотрим, из чего состоит чиллер, и опишем схему работы оборудования. В настоящее время широко используется несколько схем:

1. Прямое охлаждение жидкости. Применяется в том случае, если разница температур хладоносителя и охлаждаемой воды менее или равна 7°С. Теплоноситель напрямую поступает в теплообменный аппарат, где охлаждается благодаря закипанию фреона.
2. С промежуточным теплоносителем и вторичным теплообменником. Применяется при разнице температур технической и минеральной воды более 7°С, а также для охлаждения продуктов питания. Теплоноситель от потребителя поступает во вторичный теплообменный аппарат, который отдаёт энергию циркулирующему в первом контуре промежуточному рабочему телу. Последний охлаждается фреоном в первичном теплообменнике.
3. Чиллер с емкостью-накопителем. Используется при необходимости охлаждения нескольких единиц оборудования, подключенных к одному агрегату. При данной схеме обвязки чиллера теплоноситель от потребителя поступает в одну из двух частей емкости, откуда насосом подаётся в теплообменный аппарат. Охлажденная вода подаётся во вторую часть емкости, откуда по мере надобности подаётся потребителю. Таким образом, исключаются частые запуски компрессора.
4. С промежуточным контуром хладоносителя и открытым вторичным теплообменником. Данная схема широко используется при производстве «ледяной» воды с температурой 0 — +1°С. Кроме того, она применяется и при охлаждении технических жидкостей, отлично подходит для применения в качестве «аккумулятора холода». В этом случае холод сохраняется во льду, который образуется на теплообменном аппарате.

Glo: плюсы и минусы устройства

Система нагревания Гло имеет как свои плюсы, так и минусы. Начнем с достоинств.

Отлично раскрывается вкус табака

Гаджет отлично раскрывает вкус табака за счет отсутствия горения. В большинстве стиков есть капсула, при раздавливании которой можно ощутить всю гамму оттенков.

Меньше вредит здоровью

При нагревании табака выделяется меньше вредных веществ, чем во время горения. Это позволяет уменьшить вред, наносимый легким — в них не оседают смолы и сажа.

Но никотин никуда не девается, поэтому сказать, что электронная сигарета такого формата безвредна, нельзя.

Удобство

Гло — отличный гаджет для курения «по-быстрому». Заряда аккумулятора хватает примерно на 20-30 стиков, что равно пачке сигарет. Плюс в некоторых моделях есть режим Boost — курится быстрее и вкус более насыщенный.

Стильный дизайн

Несмотря на более крупные размеры, чем у Айкоса, выглядит блок симпатично. Его удобно держать и благодаря разнообразию цветовой палитры можно подобрать девайс под любой стиль и образ жизни.

Мало никотина

Любителям крепких сигарет стоит учитывать, что Гло — аппарат для курения с не самым мощным эффектом. Он больше подойдет тем, кто предпочитает легкие сигареты и хочет перейти на что-то менее вредное. В противном случае вам придется заряжать по 2 стика подряд, что не экономично.

Регулярная чистка

Любое устройство нуждается в обслуживании — нагреватели табака не исключение. Если пренебрегать этой процедурой, в камере будет оставаться нагар, который ухудшит вкус и может привести к более быстрой поломке.

К слову, чистить надо реже, чем Айкос, поэтому здесь Гло выигрывает. И в разы легче — нагар от стиков удаляется легче и после несложной процедуры ваш Гло будет как новый.

Небольшой выбор вкусов

Некоторые пользователи отмечают, что вкус стиков не такой яркий, как у сигарет или того же Айкоса, но это очень спорный вопрос. Впечатление базируется на личных предпочтениях и какого-то единого абсолютного мнения быть не может.

Вред для здоровья

Несмотря на отсутствие дыма, система нагрева табака все-таки вредит здоровью.

Безникотиновый табак еще не изобрели, поэтому опасность есть. Негативные эффекты только снижаются, но не исчезают совсем.

И еще один момент — и Гло и Айкос оставляют сухость во рту. Потому что их пар не настолько влажный, как у того же вейпа.

Для наглядности прилагаю таблицу с плюсами и минусами устройства.

Плюсы	Минусы
Стильный дизайн	Слабо насыщает
Хорошее раскрытие табачного вкуса	Нужна чистка
Удобно пользоваться	Нет разнообразия вкусов (пока)
Меньше вреда для здоровья человека (по сравнению с сигаретами)	Все же система вредна для здоровья и сушит слизистую

Описание установки и нюансы ее монтажа

Чиллер — это габаритная техника, занимающая много места. Главным параметром характеристики охлаждающей системы есть ее мощность. Разница этого параметра между отдельными агрегатами огромная — от 5 до 9000 кВт. Устройства, имеющие 500 кВт и более относятся к промышленным. Квартирная техника обладает меньшей мощностью.

Данные агрегаты создают вибрацию и выраженный шум. Поэтому обычно располагают их в подсобном помещении, иногда на крыше. А располагать эти устройства по соседству с жилыми комнатами не стоит.

Для большей устойчивости при монтаже холодильной машины нередко сооружают фундамент. С целью уменьшения вибрации, под основание подкладывают материал из резины. При расположении чиллера нужно обеспечить ему доступ воздуха со всех сторон.

Сферы применения оборудования

В этом случае рассматривается главный вопрос — для чего нужен чиллер. Областей применения у него много. Первая из них — кондиционирование:

• приборы высокой мощности используют на производствах, где нужно обеспечить эффективное поглощение тепла, на крупных складах, в клиниках, гостиницах, в торговых, развлекательных, административных комплексах;
• устройства небольшой производительности приобретают для создания комфортной температуры в офисах, в общественных помещениях не очень большой площади, в частных домах (квартирах).

Помимо основных обязанностей холодильные агрегаты могут выполнять иные задачи:

• обеспечивать оптимальную температуру воды в бассейнах;
• охлаждать жидкую продукцию (алкоголь, соки, сиропы) во время ее производства;
• понижать температуру питьевой, технической воды, используемой в пищевой промышленности.

Чиллеры способны охлаждать лекарственные препараты, выпускаемые при низких температурах, медицинские установки, лазерные станки и т. п.

Знаете ли вы, кто из жителей вашего дома может пользоваться платформой «Электронный дом»?

Вопрос 1, ответ надо выбрать из следующих вариантов:

• Только собственники
• Собственники, зарегистрированные (прописанные) по указанному в профиле пользователя платформы адресу
• Жители дома с регистрацией (пропиской) по указанному в профиле пользователя платформы адресу
• Жители дома, подтвердившие в профиле пользователя платформы свое отношение к адресу (собственность, регистрацию или проживание)
• Любые пользователи «Электронного дома», указавшие адрес в профиле пользователя платформы

По мнению Кулответа правильный ответ: Жители дома, подтвердившие в профиле пользователя платформы свое отношение к адресу (собственность, регистрацию или проживание) Ответ не правильный, надо было ответить: Любые пользователи «Электронного дома», указавшие адрес в профиле пользователя платформы Посмотрел у конкурентов, тоже у всех не правильно, наверное у меня списали, да и на 6 вопрос у многих не верный ответ, я то его потом исправил, через пару часов…

Принцип работы устройства для охлаждения сусла

Проточная установка, предназначенная для охлаждения напитков, работает по принципу обратного холодильного оборудования. В ее составе имеется ПВХ-шланг с медной трубкой внутри. По ней двигается горячее сусло, которое поступает в приемный бункер. Трубка остужается проточной водой, которая двигается в обратном направлении. Такая установка для сусла хороша тем, что в короткие сроки способна осуществить охлаждение.

Чиллер для пива легко очищается и моется, не подвергается коррозии, ведь он изготавливается из нержавеющей стали. Когда сусло закипает, в емкость опускается чиллер и снимается с огня. К нему подсоединяются трубки, одна из которых сопряжена с источником холодной воды, тогда как другая обеспечивает ее вывод. После включения установки вода в короткие сроки охлаждает сусло.

Подобные агрегаты могут быть представлены разными видами, среди прочих производители предлагают оборудование с функцией фрикулинга. Оно позволяет экономить на потреблении электроэнергии до 70% в год. Вы можете приобрести чиллер для пива с выносным конденсатором и встроенным гидромодулем. Контролеры обладают инновационной логикой и оснащены самыми современными компрессорами.

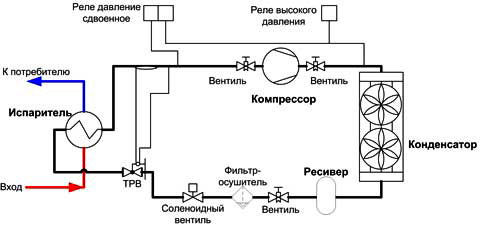

Принцип работы чиллера
