Как правильно подобрать кабель СИП-2 (сечение кабеля)
В основе выбора сечения провода лежит сила тока потребителей, а также возможные токи перегрузок. При учете перегрузочной способности следует учитывать такие нормы:
- Длительность перегрузок не должна превышать 8 часов в сутки;
- Общее время работы с перегрузкой не должно превышать 100 часов в месяц;
- Суммарная наработка с перегрузкой за полный срок эксплуатации не должна превышать 1000 часов.
Напрашивается вывод, что для обеспечения бесперебойной и безопасной работы можно взять провод с большим сечением. Это неверно, поскольку не оправдано экономически, ввиду высокой стоимости материала.
Более полный и точный расчет должен учитывать тип изоляции кабеля, поскольку термопластичный полиэтилен имеет худшие, по сравнению со сшитым эксплуатационные качества, в особенности, допустимую температуру эксплуатации (70°С против 90°С).
Учитывается следующее:
- Допустимый ток нагрузки провода с изоляцией из термопластичного полиэтилена меньше, чем у сшитого полиэтилена, в 1.1 – 1.2 раза.
- Стоимость последнего выше в 1.3 – 1.4 раза.
Таким образом, во многих случаях целесообразнее использовать более тонкий, но и более дорогой провод с изоляцией из сшитого полиэтилена. Вклад в экономический эффект также вносят снижение требований к опорам и крепежной аппаратуре (из-за меньшей массы проводов) и более высокая долговечность сшитого полиэтилена.
Вам это будет интересно Все об фидерных линиях
Технические характеристики
Продавец должен предоставить следующие технические характеристики провода СИП:
- тип провода (СИП-1, СИП-2 и т.д.);
- число и сечение жил;
- диапазон рабочего напряжения;
- материал изоляции;
- температура окружающей среды: обычно от -50С до +50С. СИП-4 выдерживает морозы до -60С;
- минимальная температура монтажа (обычно -20С);
- масса километрового отрезка провода;
- диаметр;
- максимально допустимое натяжение для несущей жилы;
- рабочая токовая нагрузка;
- предельный ток;
- сопротивление: от 1,6 до 2,4 Ом/км (модели с минимальным сечением);
- наименьший радиус изгиба;
- срок годности: обычно 40 лет.
Число и сечение жил указывается в маркировке провода обычным способом. Например, запись СИП-4 2х30 означает, что изделие содержит две жилы сечением 30 мм2. При наличии вспомогательных жил (СИП-4) их параметры добавляют после знака «+». К примеру, запись СИП-4 2х30 + 1х16 говорит о наличии 2-х токопроводящих жил сечением 30 мм2 и одной вспомогательной (освещение) сечением 16 мм2.
Технические характеристики
При выборе конкретной марки провода СИП важно обращать внимание на соответствие характеристик и параметров индивидуальным требованиям потребителя и способу прокладки. Для этого учитываются такие технические характеристики:
Для этого учитываются такие технические характеристики:
Для этого учитываются такие технические характеристики:
- Количество жил – как правило, используются модели с числом токоведущих элементов от 1 до 4;
- Сечение – для разных моделей СИП данный параметр варьируется в пределах от 16 до 240 мм²;
- Класс напряжения – всего выделяют две категории – до 1кВ (СИП-1, 2, 4, 5) и до 35кВ (СИП-3);
- Температурный режим – подразумевает нормальную рабочую температуру, в которой провод будет длительно передавать электроэнергию без потери своих параметров;
- Допустимый кратковременный нагрев – может возникать в аварийных режимах, но не должен превышать более 8 часов от годовой нагрузки;
- Радиус изгиба – определяет возможность сгибать провод без нарушения механической прочности изоляции и ее диэлектрических свойств.
Все технические характеристики в сравнении для всех марок приведены в таблице ниже:
Таблица сравнение характеристик марок СИП
| Марка провода | СИП-1 | СИП-2 | СИП-3 | СИП-4 | СИП-5 |
| Количество токо- проводящих жил, шт |
1 ÷ 4 | 1 ÷ 4 | 1 | 2 — 4 | 2 — 4 |
| Сечение жил, мм2 | 16 ÷ 120 | 16 ÷ 120 | 35 ÷ 240 | 16 ÷ 120 | 16 ÷ 120 |
| Нулевая жила, несущая | сплав алюминия (со стальным сердечников) | сплав алюминия (со стальным сердечников) | отсутствует | отсутствует | отсутствует |
| Токо- проводящая жила |
алюминиевая | алюминиевая | сплав алюминия (со стальным сердечников) | алюминиевая | алюминиевая |
| Класс напряжения, кВ | 0.4 ÷ 1 | 0.4 ÷ 1 | 10 ÷ 35 | 0.4 ÷ 1 | 0.4 ÷ 1 |
| Тип изоляции жил | термопластичный полиэтилен | светостабилизир. полиэтилен | светостабилизир. полиэтилен | термопластичный полиэтилен | светостабилизир. полиэтилен |
| Температура эксплуатации | -60оС ÷ +50оС | -60оС ÷ +50оС | -60оС ÷ +50оС | -60оС ÷ +50оС | -60оС ÷ +50оС |
| Допустимый нагрев жил при эксплуатации | +70оС | +90оС | +70оС | +90оС | +90оС |
| min радиус изгиба провода | не менее 10 Ø | не менее 10 Ø | не менее 10 Ø | не менее 10 Ø | не менее 10 Ø |
| Срок службы | не менее 40 лет | не менее 40 лет | не менее 40 лет | не менее 40 лет | не менее 40 лет |
| Применение | ответвлений от ВЛ;
— ввод питания в жилые помещения; — хоз. постройки |
ответвлений от ВЛ;
— ввод питания в жилые помещения; — хоз. постройки |
для монтажа ВЛ напряжением 6-35 кВ | ответвлений от ВЛ;
— ввод питания в жилые помещения; — хоз. постройки; — прокладка по стенам зданий и сооружений. |
ответвлений от ВЛ;
— ввод питания в жилые помещения; — хоз. постройки; — прокладка по стенам зданий и сооружений. |
Вертлюг и монтажный чулок
Данный комплект используется при протяжке магистрального участка СИП по нескольким опорам. С помощью чулка конец СИПа остается в сжатом состоянии и не расплетается.
Монтажные чулки также бывают из диэлектрических материалов. Они необходимы для проведения работ под действующей ВЛ-0,4кв, которая находится под напряжением.
Для правильного крепления СИП в чулке необходимо провода отрезать лесенкой или ступенчато. То есть каждая последующая жила обрезается на 6-10см дальше предыдущей. Расстояние зависит от сечения провода.
Чтобы жилы не торчали в разные стороны предварительно можно зафиксировать их изолентой.
Также изолентой фиксируется начало чулка, это предотвращает его сползание со жгута, если при ослаблении натяжения он случайно за что-нибудь зацепился.
Вертлюг позволяет не перекручиваться проводу при его прохождении по роликами. Если вы его не будете использовать, то в отдельных пролетах между жилами СИП появятся просветы и свободное место.
Они как бы отделятся от общего жгута. В итоге усилие будет восприниматься всеми жилами не равномерно и при аварийных ситуациях (гололедообразование, сильный боковой ветер, падение дерева на провод) СИП может не выдержать и оборваться.
Монтажные чулки и вертлюг от Ensto, Sicam, Niled, КВТ:
КВТSicamNiledEnsto
КВТ
Sicam
Niled
Ensto
Процесс обжатия
Зачищаем конец провода СИП на 30 мм:
Стараемся сделать торец изоляции максимально ровным, чтобы нигде по кругу не образовывалось щели между нею и торцом наконечника.
Зачищаем алюминиевые проволоки жилы от окисла металлической щёткой:
Одеваем на провод отрезок чёрной термоусадочной трубки 9/3 мм с клеевым слоем, после чего смазываем зачищенный конец токопроводящей контактной пастой:
Также смазываем ею внутреннюю поверхность наконечника:
Обжимаем наконечник в двух местах, визуально разделив обжатиями его полую часть на три равных отрезка:
После обжатия наконечник будет выглядеть вот так:
Сдвигаем трубку на наконечник и начинаем усадку. Усаживаем трубку от середины к краям. Усаживать можно строительным феном или открытым пламенем газовой зажигалки:
Температура пламени, как правило, не должна быть более 90-120 градусов. Если использовать горелку, то нельзя усаживать трубку клиновидной струёй пламени. У неё очень высокая температура. Цвет пламени должен быть жёлтый.
После усадки должно получиться вот так:
Стык между наконечником и изоляцией будет надёжно герметизирован.
Теперь надёжность обжатия можно проверить, зацепив наконечник за гвоздь и полностью повиснув на проводе:
Пресс развивает давление до 5 тонн, так что выдернуть из наконечника провод не удастся.
Теперь можно со спокойной душой подключить наконечник к шине:

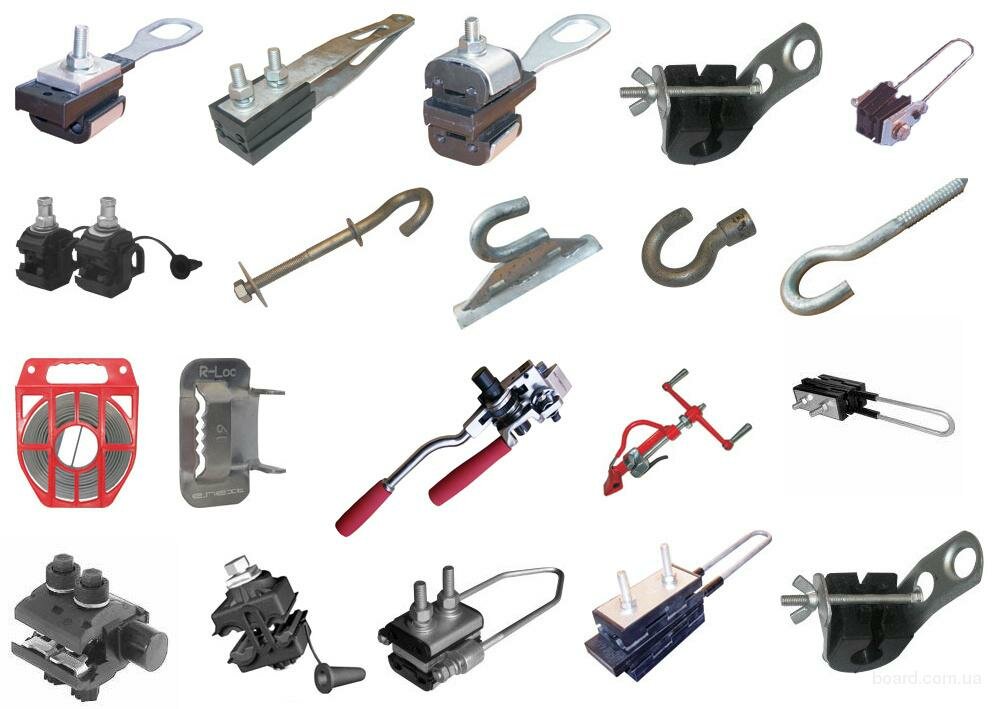

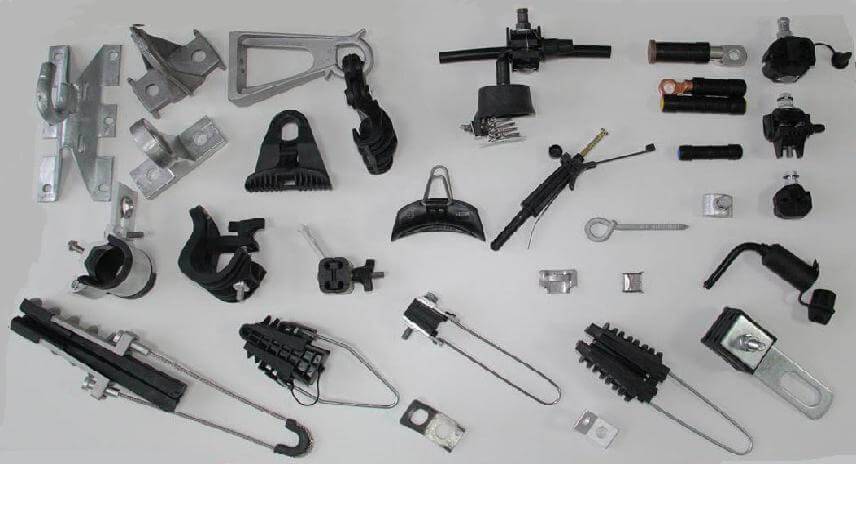

Основные существующие разновидности СИП-арматуры
К таковым прежде всего относятся:
- Кронштейн анкерный – он осуществляет крепление анкерных (якорных) зажимов на магистральной линии СИП. Как правило, изготавливается из алюминиевых сплавов, которые слабо подвержены ржавчине и спокойно переживают пониженные температуры окружающей среды. В процессе их закрепления применяют бандажную ленту из «нержавейки».
- Ответвительный зажим – он необходим для создания устойчивого контакта, что обеспечивается посредством контактных пластин, находящихся в конструкции и выполненных из луженой меди. Контакт может быть обеспечен даже для проводов с малым сечением. Такая разновидность арматуры подходит для соединения жил кабелей с сечением 6-150 мм2, в магистралях с жилами, сечение которых составляет 1,5-6 мм2 (стандартное уличное освещение), а также при проведение электросети в частный дом.
- Анкерный зажим – этим приспособлением может быть осуществлено крепление СИП на ответвленных вводах до 1 кВ. Внутри корпуса данного крепежа установлены специальные клинья, выполненные из термопластика, за счет которых создается надежное соединение с жилами провода без ущерба его изоляции. Эти крепежи выполняются из атмосферостойких полимеров. Также, в этом виде зажимов используется специальная петля, изготовленная из стали по принципу «горячей оцинковки».
- Зажим промежуточный – данная разновидность арматуры используется для самонесущей системы СИП-4, имеющей две либо четыре жилы, подключаемых к угловым/промежуточным опорам. Корпус такого приспособления обычно делают устойчивым к повышенному воздействию солнечных лучей.
- Крюк стандартный – этот крепеж используется для монтажа магистральных линий «на весу». Он изготавливается из стали (оцинкованной) и крепится к столбу/опоре посредством пары-тройки стальных лент. С его же помощью можно закрепить провода к железобетонным, металлическим и деревянным столбам, а также зафиксировать крепления на сооружениях или зданиях.
Как выполняется монтаж самонесущего изолированного провода
Для монтажа данного типа кабельно-проводниковой продукции первоначально необходимо закрепить крючки на опорах ВЛ. Это выглядит следующим образом:
Данные крючки закрепляются с помощью бандажной ленты и бугелей. Бандажная лента закрепляется на опоре с помощью специального устройства для монтажа СИП которое также изображено на верхнем фото.
После того как крючки закреплены на них прикрепляются специальные ролики. В результате должна получится следующая конструкция:
Далее необходимо соединить трос-лидер с проводом СИП и пропустить трос через ролики.
После того как трос будет протянут можно натягивать СИП-кабель. Это обычно делается с помощью лебедки как представлено на верхнем фото.
В случаях если провод СИП состоит из нескольких отрезков, то их соединение выполняется с помощью специальных гильз для прессовки:
Провода СИП с изолированной нейтралью
Эту конструкцию часто называют «французской» — когда несущий нейтральный провод изготавливается с изоляцией. Эту систему характеризует следующая схема: от 1 до 4 проводящих ток жил (алюминий), несущая нейтраль с изоляцией.
Проводящие ток провода в конструкции скручиваются вокруг нейтрального несущего провода, в качестве изоляции применяется силанольно сшитый полиэтилен, который имеет свойство отталкивать свет и выдерживает температурный нагрев до 90 градусов. Кабель этой конструкции рассчитан на работоспособность при температурном нагреве от короткого замыкания оборудования до 240 градусов.
Предлагаемая на современном электротехническом рынке продукция имеет много наименований, что у обывателя вызывает сложность выбора. Специалисты всегда рекомендуют внимательно смотреть на качество изоляционного слоя кабеля, его оболочки, из какого материала они сделаны. Каждый провод может характеризоваться работой под разной нагрузкой. Систематизируя информацию по конструкции, видам проводов, можно сделать вывод, что марка кабеля СИП-2 лучше подходит для организации трансформации электрической энергии по магистральному признаку, этот провод используется для отводов от «воздушки». Марка проводов СИП 4 и 5 используется для подключения объектов энергопотребления, для фасадной прокладки.
Лебедка и лягушка
Лебедка и монтажный зажим лягушка-тендер необходимы для придания линии конечного тяжения
Одно из главных качеств, которым должна обладать лягушка, и на которое мало кто обращает внимание – это ее вес
Она не должна быть тяжелой. Связано это с тем, что монтажнику при работе на опоре, зачастую приходится одной вытянутой рукой цеплять ее за СИП. Причем на максимальном удалении от стойки. Чем легче будет лягушка, тем проще это будет сделать.
Второе требование – прочность. Тяжение в проводах может достигать 500кг. Поэтому всегда перед работой производите ее внешний осмотр и надежность подвижных элементов.
Внутри лягушки должна быть поверхность, которая не повреждает изоляцию провода и в тоже время позволяет передать тяжение на него
Обратите внимание, что такие зажимы для провода СИП-4 и СИП-1,2,3 имеют существенные отличия и не являются взаимозаменяемыми
Технические характеристики и марки натяжных зажимов Ensto, Niled, Sicam, КВТ:
Ensto
Sicam
Niled
КВТ
Что касается лебедки, то основные требования к ней:
реверс
Необходимо чтобы с ее помощью можно было не только натянуть провод, но и ослабить или отпустить его.
достаточная длина троса
Для натяжения магистрали желательно, но не обязательно, иметь трос на лебедке длиной до 3м. В противном случае придется по нескольку раз перецеплять лягушку, чтобы вытянуть нужную стрелу провеса.
наличие дополнительного блочка для увеличения усилия тяжения
Более подробно о различных марках лебедок, характеристиках, вопросах возникающих при их эксплуатации (можно или нет поднимать ими грузы), говорится в статье: ”Лебедка для монтажа СИП”

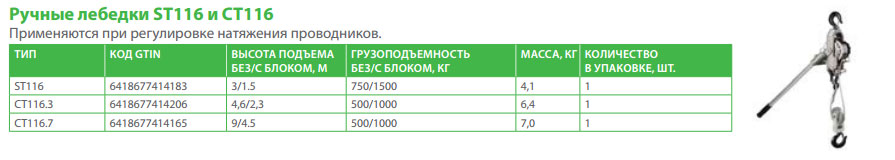

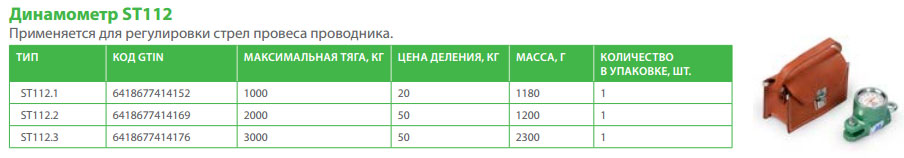

Технические характеристики и марки лебедок и динамометров для СИП от Ensto, Sicam, Niled, КВТ:
КВТ
Sicam
Niled
Ensto
Соединение проводов СИП между собой
Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.
Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.
Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения.
Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.
Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.
Не нужно после срыва, вручную дотягивать вторую гайку, если вам показалось что контакт не достаточно хорош. Тем самым вы только повредите несущий провод.
Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.
Весь монтаж разделяется на два этапа:
отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.
при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.
Классификация кабельной продукции типа СИП
Начнем наш разговор с такого вопроса как классификация провода СИП. Всего существует пять основных типов изделий марки СИП. Давайте рассмотрим их основные отличия.
|
СИП – 1 |
Начнем с СИП – 1. В этом классе проводников представлены все модели, которые имеют неизолированную несущую нулевую жилу. При этом фазные, или как их правильнее называть, основные жилы, у данного типа провода имеют изоляцию. Это же касается и вспомогательных жил, при их наличии. Такой вариант предназначен для сетей с напряжением до 1кВ. |
|
СИП – 2 |
Следующим возможным классом является СИП – 2. В целом он практически идентичен СИП – 1. Главным его отличием является наличие изоляции на несущей нулевой жиле. Он так же предназначен для сетей с напряжением до 1кВ. |
|
Провод СИП – 4 |
Так же существует такой вариант, как СИП – 4. Его особенностью является то, что он вовсе не имеет нулевой несущей жилы. В связи с этим использовать его можно только в качестве спусков от основной ВЛ к конечным потребителям. Именно таким проводом обычно выполняют подключение к частным домовладениям. Предназначен он так же для сетей напряжением до 1кВ. |
|
Провод СИП – 3 |
Но классификация проводов СИП предлагает модели и для более высоких классов напряжений. Например, класс СИП – 3, который предназначен для напряжений в 10 – 35кВ. Такой провод имеет одну жилу с экструдированной полимерной пленкой, задача которой не обеспечить должный уровень изоляции провода, а снизить вероятность коротких замыканий. То есть, сама по себе такая изоляции не гарантирует отсутствие короткого замыкания при сближении с другим проводом или заземленной частью, а только снижает такую вероятность. |
|
Провод СИП – 7 |
Кроме того, в последнее время в продаже появились провода класса СИП – 7. От рассмотренного выше варианта они отличаются только высшим классом напряжения. Их можно применять для сетей с напряжением до 110кВ. |
Таблица основных данных
Следует выбирать кабель СИП по основным характеристикам. Именно поэтому покупателям станет полезной следующая таблица. В ней собраны ключевые показатели
, от которых в дальнейшем зависит длительность эксплуатации.
| Вид | Количество жил для проведения тока | Максимальное сечение | Рабочий класс напряжения | Максимальная температура нагрева | Материал для теплоизоляции |
| 1 | 1 ÷ 4 | 16 ÷ 120 | 0.4 ÷ 1 | 70 | Термопластичный полиэтилен |
| 2 | 1 ÷ 4 | 16 ÷ 120 | 0.4 ÷ 1 | 90 | Светостабилизирующий полиэтилен |
| 3 | 1 | 35 ÷ 240 | 10 ÷ 35 | 70 | Термопластичный полиэтилен |
| 4 | 2 – 4 | 16 ÷ 120 | 0.4 ÷ 1 | 90 | Светостабилизирующий полиэтилен |
| 5 | 2 – 4 | 16 ÷ 120 | 0.4 ÷ 1 | 90 | Светостабилизирующий полиэтилен |
Перед тем, как правильно выбрать тип кабеля, необходимо внимательно проанализировать тип сооружения
Немаловажное значение играет планируемая потребляемая мощность. От этой величины напрямую зависит удельное сопротивление. Следует покупать СИП по основным характеристикам
Они всегда указаны в инструкции. Также узнать особенности можно у специалиста в данной области или продавца консультанта
Следует покупать СИП по основным характеристикам. Они всегда указаны в инструкции. Также узнать особенности можно у специалиста в данной области или продавца консультанта
. От этой величины напрямую зависит удельное сопротивление. Следует покупать СИП по основным характеристикам. Они всегда указаны в инструкции. Также узнать особенности можно у специалиста в данной области или продавца консультанта.
Строение кабеля
СИП-1 – состоит из трех фазных токопроводящих жил и одной нулевой. Каждая фаза представляет собой жгут из нескольких алюминиевых жил, скрученных вокруг сердечника из алюминия. Фазные проводники изолированы полиэтиленом, нулевая – без изоляции, внутри жила имеет стальной сердечник.
СИП-2 – отличается от СИП-1 изоляцией. Она выполняется из сшитого полиэтилена и является очень прочной к механическим и температурным воздействиям. Кроме этого нулевая жила изолированна, также как и фазная жила.
СИП-3 – одножильный провод, который имеет стальной сердечник, вокруг которого закручены провода из сплава алюминия, меди и других добавок. Имеет большой диапазон поперечных сечений и способен работать в высоковольтных сетях при воздействии механических нагрузок и сурового климата.
СИП-4 – не имеет нулевого провода и состоит из нескольких пар жил из алюминиевого сплава с изоляцией, устойчивой к ультрафиолетовому излучению.
СИП-5 – имеет аналогичную СИП-4 конструкцию, но отличается увеличенной на 30 % прочностью и стойкостью к различным воздействиям (механическим, атмосферным и т.д.) на изоляцию.
Механические характеристики провода СИП
| Марка и номинальное напряжение провода | Номинальный наружный диаметр, мм | Расчетный наружный диаметр провода,мм» | Расчетная масса 1км провода, кг |
| СИП-1-0.6/1 | 1×16+1×25 | 15 | 135 |
| 3×16+1×25 | 22 | 270 | |
| 3×25+1х35 | 26 | 390 | |
| 3×35+1×50 | 30 | 530 | |
| 3×50+1×50 | 32 | 685 | |
| 3×50+1×70 | 35 | 740 | |
| 3×70+1×70 | 37 | 930 | |
| 3×70+1×95 | 41 | 990 | |
| 3×95+1×70 | 41 | 1190 | |
| 3×95+1×95 | 43 | 1255 | |
| 3×120+1×95 | 46 | 1480 | |
| 3х150+1х95 | 48 | 1715 | |
| 3×185+1×95 | 52 | 2330 | |
| 3×240+1×95 | 56 | 2895 | |
| СИП-2-0,6/1 | 3×16+1×25 | 24 | 308 |
| 3×16+1×54.6 | 28 | 427 | |
| 3×25+1×35 | 27 | 424 | |
| 3х25+1х54,6 | 30 | 512 | |
| 3×35+1×50 | 31 | 571 | |
| 3×35+1×54.6 | 32 | 606 | |
| 3×50+1×50 | 34 | 727 | |
| 3×50+1×54.6 | 35 | 762 | |
| 3×50+1×70 | 36 | 798 | |
| 3×70+1×54.6 | 39 | 973 | |
| 3×70+1×70 | 40 | 1010 | |
| 3×70+1×95 | 41 | 1087 | |
| 3×95+1×70 | 43 | 1240 | |
| 3×95+1×95 | 45 | 1319 | |
| 3×120+1×95 | 48 | 1553 | |
| 3×150+1×95 | 50 | 1787 | |
| 3×185+1×95 | 55 | 2403 | |
| 3×240+1×95 | 60 | 2968 | |
| СИП-3 -20 | 1×35 | 12 | 165 |
| 1×50 | 13 | 215 | |
| 1×70 | 15 | 282 | |
| 1×95 | 16 | 364 | |
| 1×120 | 18 | 445 | |
| 1×150 | 19 | 540 | |
| 1×185 | 21 | 722 | |
| 1×240 | 24 | 950 | |
| СИП-3-35 | 1×35 | 14 | 209 |
| 1×50 | 16 | 263 | |
| 1×70 | 17 | 334 | |
| 1×95 | 19 | 421 | |
| 1×120 | 20 | 518 | |
| 1×150 | 22 | 618 | |
| 1×185 | 24 | 808 | |
| 1×240 | 26 | 1045 | |
| СИП -4 0,6/1 кВ | 2х16 | 15 | 139 |
| 4х16 | 18 | 278 | |
| 2х25 | 17 | 196 | |
| 4х25 | 21 | 392 |
Разъемные (проходные) кабельные чулки (КЧР) с одной петлей
Разъемные (проходные) кабельные чулки с одной петлей предназначены для временного захвата кабеля в любом месте на всем его протяжении при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Проходной кабельный чулок может быть также использован как вспомогательный на промежуточных участках при открытом доступе к кабелю, а также для подтяжки кабеля в конкретном месте.
Фиксация разъемного кабельного чулка достигается за счет шнуровки стальным тросом.
Однородное распределение нагрузки по всей площади захвата кабельного чулка препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
| Модель | Наименование, диаметр кабеля, длина захватной части, мм | Рабочая нагрузка, кН | Разрушающая нагрузка, кН | Вес, кг |
| КЧР20/1 Цену уточните у менеджера
добавить в корзину добавить в избранное |
Разъемный (проходной) кабельный чулок,⌀10-20мм, L=900мм, 1 петля | 7,5 | 15 | 0,050 |
| КЧР30/1 Цену уточните у менеджера
добавить в корзину добавить в избранное |
Разъемный (проходной) кабельный чулок,⌀20-30мм, L=900мм, 1 петля | 15 | 30 | 0,250 |
| КЧР40/1 Цену уточните у менеджера
добавить в корзину добавить в избранное |
Разъемный (проходной) кабельный чулок,⌀30-40мм, L=900мм, 1 петля | 25 | 50 | 0,300 |
| КЧР50/1 Цену уточните у менеджера
добавить в корзину добавить в избранное |
Разъемный (проходной) кабельный чулок,⌀40-50мм, L=900мм, 1 петля | 25 | 50 | 0,500 |
| КЧР65/1 Цену уточните у менеджера
добавить в корзину добавить в избранное |
Разъемный (проходной) кабельный чулок,⌀50-65мм, L=900мм, 1 петля | 40 | 80 | 0,900 |
| КЧР80/1 Цену уточните у менеджера
добавить в корзину добавить в избранное |
Разъемный (проходной) кабельный чулок,⌀65-80мм, L=900мм, 1 петля | 50 | 100 | 1,000 |
Монтаж. Видео
Советы по монтажу провода СИП к дому представлены в этом видео.
Можно сделать вывод, что СИП кабели имеют целый ряд преимуществ по отношению к старым моделям алюминиевого кабеля, не имеющего изоляции. Кабель надежно защищен от короткого замыкания при прокладке в ветвях деревьев и других сложных условиях эксплуатации. Его можно прокладывать на стенах зданий, сооружений, вдоль ограждений, при этом не требуется высокая квалификация работников. Отсутствие специальных опор и изоляторов снижает время и затраты на монтаж. Благодаря изоляции и другим конструктивным особенностям сфера применения СИП кабелей существенно расширилась.
Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел. Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.
Как правильно выбрать/установить некоторые виды зажимов
Профессионалы советуют:
- Зажимы анкерные, которые используются для магистральных кабелей, помимо защиты от ржавчины ЖЕЛАТЕЛЬНО должны выдерживать разрушающую нагрузку в пределах от 1500 до 2200 кг.
- Зажимы ответвительные должны оснащаться срывной головкой из алюминия, устойчивого к появлению ржавчины. Данная головка позволит устанавливать зажим без использования специальных ключей. Такая конструкция чрезвычайно сэкономит время, когда необходимо перекинуть абонентское ответвление на магистральную часть и обратно. В противном случае, при болтовой затяжке потребуется применение особого ключа.
- Трансформация ответвительного кабеля. Иногда возможно применять прокалывающие зажимы – данная операция может понадобиться, когда не требуется замена самого СИП в электросети, а необходимо лишь прорезать магистральный провод и с помощью зажима подвести соединение к абонентскому. Данные зажимы выполняются в прорезиненном корпусе и крепятся обыкновенной зажимной болтовой клеммой.
- Большинство зажимов разрешают многократное подключение кабелей. При использовании влагостойких образцов, например, отпадает нужда в дополнительной изоляции жил, кроме того, повышается надежность электроконтакта на самом кабеле. Герметичные зажимы вообще можно устанавливать без снятия напряжения, однако, для контроля ситуации лучше использовать специальный зажим с мониторинговым адаптером.
Условия прокладки
Прокладка провода не требует особых навыков. С помощью арматуры для монтажа СИП с этим справится практически любой человек, ознакомившись с правилами.
Предоставим поверхностный обзор монтажа самонесущего изолированного провода. На опоре специальными металлическими скрепами устанавливаются крепления для анкеров, которые будут держать специальные зажимы. Заводится СИП на опоры методом протяжки, предварительно на столбах устанавливают раскатные ролики, с защитным слоем пластика, предотвращающие порчу изоляции протягиваемого кабеля и заблаговременно заведенным канатом-лидером его растягивают, сматывая с катушки.
При монтаже нужно избегать волочения по земле и веткам деревьев. С помощью динамометра устанавливают допустимое натяжение линии. После этого провод фиксируют в пролетах. Стыковка и отвод линии производится герметичными зажимами. Электрический контакт осуществляется прокалыванием защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция прокалывающего зажима позволяет производить данную процедуру безопасно.
Подробно процесс монтажа провода СИП рассмотрен на видео ниже:
https://youtube.com/watch?v=Ahjb2-eAIkk
Из истории самонесущего изолированного провода (СИП)
На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)
Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России
Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.
Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).
Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:
- Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
- Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
- Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
- Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
- Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
- Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
- Улучшение общей эстетики в городских условиях.
- Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.
Область применения СИП проводов 2х16 и 4х16
В быту наиболее востребованы кабеля 2х16 и 4х16. Так, провод 4х16 применяют для ВЛИ 0,6/1 кВ и для воздушных ответвлений к вводу здания. Кабель 4х16 можно прокладывать по стенам постройки и другим сооружениям.
Кабель СИП 2х16 используют для снижения сечения на ответвлениях, при переходе от ЛЭП к внутренней проводке помещения. Как ответвление, СИП 2х16 хорошо подходит для дачи или загородного дома.
Несмотря на всю изоляцию, СИП имеет небольшой вес, что удобно для монтажа. Рассчитать вес конкретной марки можно по таблицам. Например, вес СИП-4 с двумя жилами:
Использование изолированных проводов вместо оголенных позволяет избежать замыканий и травматизма током при обрыве линии. В домашних условиях кабель может проложить человек даже с небольшой квалификацией.
