Обзор различных видов арматуры для сип и рейтинг ее производителей

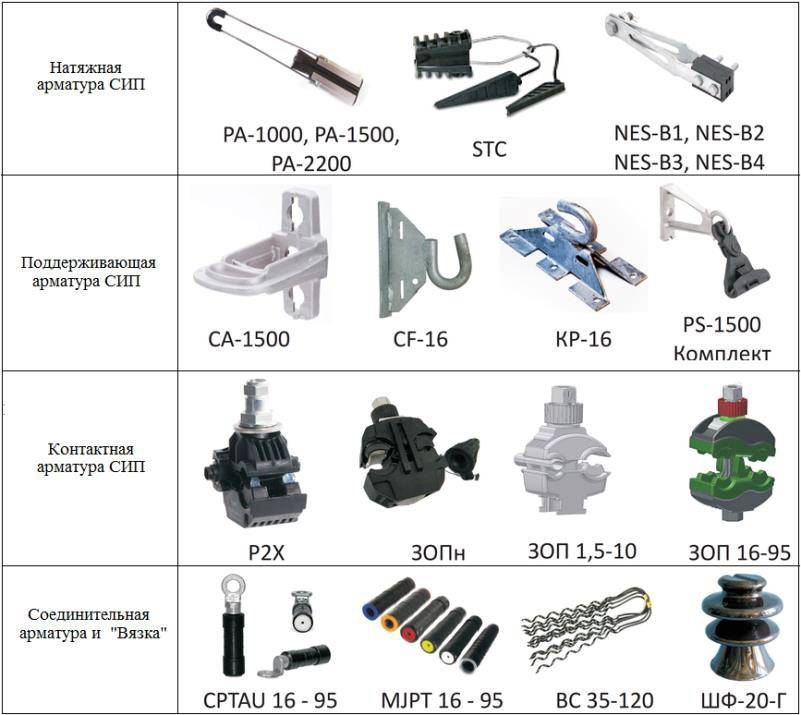

Вступление

Выбор проводов СИП для линий электропередачи дома, а проще для ввода электропитания в дом относится к этапу проектирования и планирования и делается заранее.

К слову сказать о проектировании и планировании. В строительстве, ремонте, оборудовании и оформлении своего жилища, дома, квартиры большое значение имеют металлоконструкции различного назначения. Особое значение имеют нестандартные металлические конструкции из нержавеющей стали.

Они изготавливаются чаще по эскизам заказчика, для определенных целей дизайна и специфичного функционала. Значение в изготовлении металлоконструкций имеет профессиональное сочетание дизайна подобных изделий и инженерного проектирования. Металлоконструкции АРТЕЛЬ АКСС МЕТАЛЛ отличает подобное сочетание, плюс бесплатный замер, гарантийное обслуживание, доставка и профессиональный монтаж для жителей Москвы и Московской области.

Зажимы ответвительные прокалывающие для СИП

Такие зажимы для СИП, как ответвительные, изолированные, с возможностью прокалывания изоляции, используют при:

1. Соединениях проводов одной магистрали или нескольких магистралей.

2. Выполнениях ответвлений от магистралей.

3. Подключениях уличного освещения к магистралям.

4. Соединении СИП с голым проводом.

5. Соединении СИП с кабелями.

Промышленностью выпускается несколько различных моделей зажимов с возможностью работы в различных условиях.

Зажим ответвительный прокалывающий одно болтовой (голый СИП)

Относится к таким зажимам, которые абсолютно защищены от влаги. Использут для отвода от неизолированных кабелей магистрали на СИП. Сечение поперечное такого кабеля от 16 до 95 мм. Корпус зажима изготовлен с применением стойкого к изменениям погоды и излучению ультрафиолетовых волн полимера. Он стеклоармированный с фиксирующей планкой.

Для прокалывающего зажима используют алюминиевый сплав, стойкий к коррозии. Болт для затяжки зажима оцинкован способом гальваники, механизм стальной, также подвергается оцинковке. Место соединения зажима заполняется антиоксидантной смазкой.

Зажим прокалывающий ответвительный одно болтовой (СИП-СИП)

Зажим защищён от отрицательного воздействия влаг и применяется для отвода от магистральных изолированных кабелей на СИП. Сечение поперечное такого провода 16-95 мм2.

Для изготовления такого корпуса также используют стеклоармированный полимер. Корпус стойкий к атмосферным проявлениям и лучам ультрафиолетового диапазона, имеется внизу планка для запирания ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болт для затяжки и стальная пружинка подвергаются гальванической оцинковке. Соединения зажимов заполнены антиоксидантной смазкой.

Зажим прокалывающий ответвительный двух-болтовой (голый-СИП)

Зажим выполнен в влагозащищенном исполнении и его применяют для того, чтобы отвести от голых проводов магистральной линии на СИП. Сечение поперечное таких кабелей может быть 16-96 мм2.

Для изготовления корпуса используют стеклоармированный полимер, стойкий к погодным изменения и ультрафиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из специального сплава алюминия, стойкого к коррозии. Затягивающие болты и стальные пружины подвергаются гальванической оцинковке. Соединения зажима также заполняются смазывающим веществом, содержащим антиоксидант.

Зажим ответвительный прокалывающий двух болтовой (СИП-СИП)

Зажим также выполнен в влагозащищенном корпусе и применяют для отвода от магистральных СИП. Сечение поперечника таких проводов может быть 16-95 мм2.

Для изготовления корпуса используется стеклоармированный полимер, стойкий к изменениям погодных проявлений и ультра-фиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины подвергаются гальванической оцинковке. Места соединения зажима также заполняются смазкой противостоящей окислению.

Зажим ответвительный прокалывающий двух болтовый (СИП-СИП)

Зажим также выполнен во влагозащищенном корпусе и использут для того, чтобы сделать отвод от магистральных изолированных проводов из алюминия. Сечение таких кабелей может быть 50-120 мм2 к СИП с кабелем 25-70 мм2.

Корпус также выполнен из стекло-армированного полимерного материала, стойкого к изменениям атмосферных явлений и излучению ультрафиолетом . Снизу корпуса имеется планка для крепления ключом.

Зажим прокалывающий выполнен из алюминия, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины также подвергаются обработке гальванической оцинковке.

Конструкция проводов СИП

Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)

СИП-1 и СИП-1А

Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.

СИП-2 и СИП-2А

Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.

СИП-3

В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.

Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.

Монтаж прокалывающего зажима

Монтаж СИП кабеля от столба к дому

Чтобы подключить ответвление к воздушной линии, помимо соединительного зажима с прокалывающими пластинами, необходимо иметь кабель СИП и гаечный ключ.

Важно! Несмотря на наличие изоляции на проводах и особенности конструкции соединительных устройств, которые исключают возможность удара током, при их монтаже следует обязательно использовать индивидуальные средства защиты. К ним относятся резиновые перчатки, диэлектрические коврики и такой же гаечный ключ. Порядок действий при монтаже следующий:

Порядок действий при монтаже следующий:

Шаг 1. Отделение проводов на магистральной линии друг от друга. Для этого используются специальные диэлектрические клинья. При их отсутствии можно применять деревянные;
Шаг 2. После того, как клинья установлены, следует раскрутить пучок на несколько оборотов в обратном направлении и надеть на жилу зажим. Магистральная линия проходит насквозь устройства, а кабель СИП можно пропустить только с одной стороны, поскольку с другой –на клемме находится колпачок;
Шаг 3. Кабель ответвления должен быть прямым. После этого его необходимо вставить в отверстие соединительного устройства до упора. В результате оба проводника (магистральный и ответвительный) должны быть расположены параллельно;
Шаг 4. Завершающим действием при монтаже является затягивание крепежных болтов до момента, пока головка не будет сорвана. При таком положении клеммы, которые расположены внутри соединительного устройства и оборудованы специальными зубьями, прокалывают изоляцию магистрали и кабеля СИП и обеспечивают устойчивую передачу электроэнергии.

Процесс монтажа

Основными ошибками, которые допускают при установке соединительных устройств для кабеля СИП, являются:

Наличие нескольких попыток затяжки крепежных болтов в зажимах. Делать этого не следует, поскольку головка у болта срывная, и повторно его закрепить не получится. Поэтому в случае неправильного крепления болт лучше заменить;
Жилы кабеля СИП оказываются соединены в результате неправильной установки. Это может привести к нарушению требований безопасности, а также увеличить риск возникновения аварийной ситуации. Избежать такой проблемы можно при помощи диэлектрических клиньев в процессе монтажа;
Помещение в зажим более одной жилы, что приводит к ненадежности контакта. Чтобы не допускать такой ситуации, необходимо четко соблюдать технологию монтажа.

Проколы для кабеля СИП — конструкция и правила установки

Автор Aluarius На чтение 3 мин. Просмотров 801 Опубликовано 07.06.2016

Кабель СИП в основном используется для прокладки силовых электрических сетей воздушным способом, а также часто применяется для осветительных систем. Поэтому его востребованность достаточно большая.

Нередко электрическая система является разветвленной, где к основной линии присоединяются несколько участков. Чтобы избежать расшивки кабеля на жилы с последующим соединением и их изоляцией, используются так называемые проколы для кабеля СИП, по-другому – прокалывающие зажимы для проводов.

Конструктивные особенности зажимов

В основе конструкции прокалывающего зажима находятся две контактные пластины, соединенные между собой. К ним прикреплены зубцы, с помощью которых происходит прокол изоляции кабеля СИП. При этом зубцы с алюминиевыми или медными проводами создают надежный контакт.

Все конструкция облачена в полимерный корпус, усиленный стекловолокном. В нем есть два углубления, точно подогнанные под диаметр самого кабеля СИП. В каждом углублении расположены контактные пластины. Проколы изоляции производятся под действием давления на корпус болтовым соединением, у которого вторая функция – это крепеж самого кабеля СИП в зажиме.

Соединение и крепление двух самонесущих изолированных проводов обеспечивают именно зажимные болты, которые применяются с так называемой срывной головкой. Она обеспечивает гарантию того, что пережима контактов не будет, корпус не треснет, резьба не сорвется.

Так как самонесущий изолированный провод часто используется для прокладки воздушных электрических линий, то зажимы для них – это герметичное устройство, обеспечивающее устойчивость ко всем видам атмосферных осадков. Для создания полной герметичности дополнительно к устройству прилагаются резиновые колпачки, которые закрывают свободные концы кабеля СИП, торчащих из зажим

Как выбрать правильно

Существует достаточно большое разнообразие проколов для кабеля СИП. Большинство из них отличаются друг от друга диметром укладываемых в них проводов. Поэтому производители предлагают и малогабаритные зажимы с диаметром соединяемых кабелей от 6 до 95 мм², и стандартные – 35-150 мм².

Необходимо отметить, что зажимы для проводов марки СИП относятся к категории электромонтажная арматура, в которую входит достаточно большой перечень различных устройств. Здесь и натяжитель СИП, и ответвительные проколы, плашечные, различные скобы, крюки (это крепление) и так далее. Все эти элементы предназначены для правильного монтажа самонесущего изолированного провода воздушным способом.

Как правильно установить

Как уже было сказано выше, когда устанавливается данная электромонтажная арматура, то нет необходимости расшивать сам кабель. К примеру, к действующей линии нужно подключить ответвление. Как можно провести такое соединение двух проводов (по сути, это будет и крепление начала отводящего участка)?

Ответвительный зажим надевается на действующую линию.
Во второй желоб вставляется конец провода для участка ответвления.
Вручную закручивается головка болта до упора.
Затем накидным гаечным ключом болт докручивается до такой степени, чтобы его головка просто отвалилась. Это говорит о том, что зубцы устройства дошли до металлических жил провода СИП.

Весь процесс проделывается только в диэлектрических перчатках. Монтаж является достаточно простым, но проводить его, если вы не электрик, не стоит. Есть определенные ограничения и требования, касающиеся допуска к проведению данного типа работ. Особенно это касается участков, находящихся под напряжением.

Особенности и расшифровка названия

Теперь бы следовало заняться рассмотрением вопроса маркировки провода. Но прежде, чем приступать к этому вопросу у проводов СИП, следует рассмотреть возможные конструкционные особенности. Ведь в противном случае вы просто запутаетесь при расшифровке.

Особенности конструкции провода марки СИП

Изделие СИП марки может иметь несколько разных типов жил. Маркируется каждая из них, по-своему, поэтому давайте разберемся, как они называются и для чего предназначены. Нормируется этот вопрос ГОСТ 31946 – 2012.

Конструкция проводов СИП

Начнем наш разговор с нулевой жилы. Она может быть несущей или без несущего элемента. Ее можно использовать в качестве нулевого (N), защитного (PE) или нулевого и защитного (PEN) проводника. Сечение нулевой несущей жилы может быть от 25 мм2 до 95 мм2.
Так же существует, так называемая, основная жила. Именно она предназначена для передачи электрического тока, и именно ее обычно используют в качестве фазной. Основных жил может быть от одной до четырех, и как предусматривает инструкция, их сечение может быть от 16 до 240 мм2.
Кроме того, некоторые марки проводов СИП предусматривают наличие вспомогательных жил. Они могут быть двух видов – предназначенные для подключения осветительных приборов, или используемые в качестве контрольных для подключения различных измерительных или релейных устройств.

Провод СИП с вспомогательной контрольной жилой

Вспомогательные жилы обычно применяются у проводов с сечением нулевой жилы не ниже 50 мм2. Их количество может быть от одной до трех. Что же касается их сечения, то тут все зависит от назначения. Если это жилы, предназначенные для подключения осветительных устройств, то их сечение должно быть 16, 25 или 35 мм2. У контрольных вспомогательных жил этот ряд составляет 1,5, 2,5 или 4 мм2.

СИП с вспомогательной жилой освещения

На этом все, что касается жил и их назначения мы обговорили, но тут стоит упомянуть еще об одном вопросе – изоляции. Она может быть обычная, а может быть герметизированной. Её отличие состоит в том, что даже в случае попадания влаги под оболочку, она не будет распространяться по всему проводу, как в случае с обычной изоляцией. Это, конечно, более удачное решение из-за чего цена на герметизированные изделия несколько выше.

Расшифровка названия

Теперь мы готовы рассмотреть вопрос: «Как марки и сечения провода СИП определить по маркировке». Ведь данная аббревиатура наносится непосредственно на проводе, и при наличии понимания, о чем идет речь, вы с легкостью сможете прочитать это на самом изделии.

Маркировка проводов СИП

Прежде всего, на его оболочку наносится его тип кабельной продукции. В нашем случае, это СИП, что переводится как: самонесущий изолированный провод. Затем через дефис указывается его класс. С этим вопросом мы познакомились в первом разделе нашей статьи.
Затем в маркировке идет сплошной набор цифр. Но все становится понятно, если знать что это такое. А это обозначение количества и сечения жил. Прежде всего, указывается количество и через знак множителя сечения основной жилы, затем через знак плюс количество и сечение нулевой несущей жилы, а лишь затем количество и сечение вспомогательных жил.

Вариант обозначения провода СИП

Далее в маркировке через знак тире обозначается номинальное напряжение, для которого предназначен провод. Иногда здесь через наклонную черту может быть указано два значения. Например, 0,6/1. Это значит, что провод предназначен для напряжений в 660 или 1000В.
И последним в маркировке указывается техническое условие, согласно которому изготовлен провод. Обычно это набор цифр после аббревиатуры ТУ.

Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении.

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

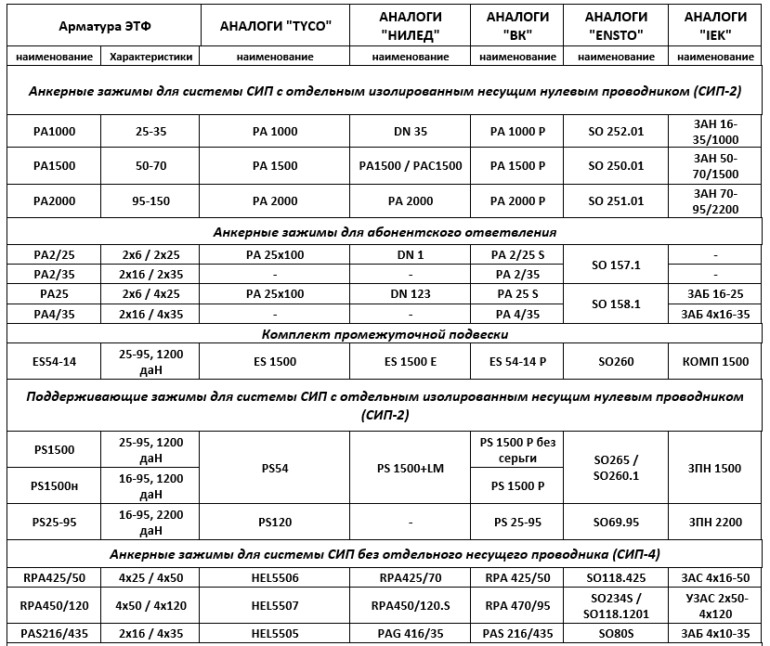

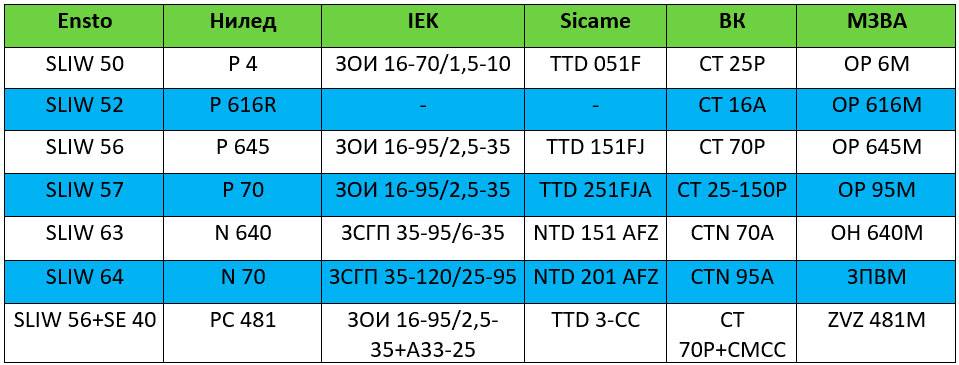

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Как правильно выбрать/установить некоторые виды зажимов

Профессионалы советуют:

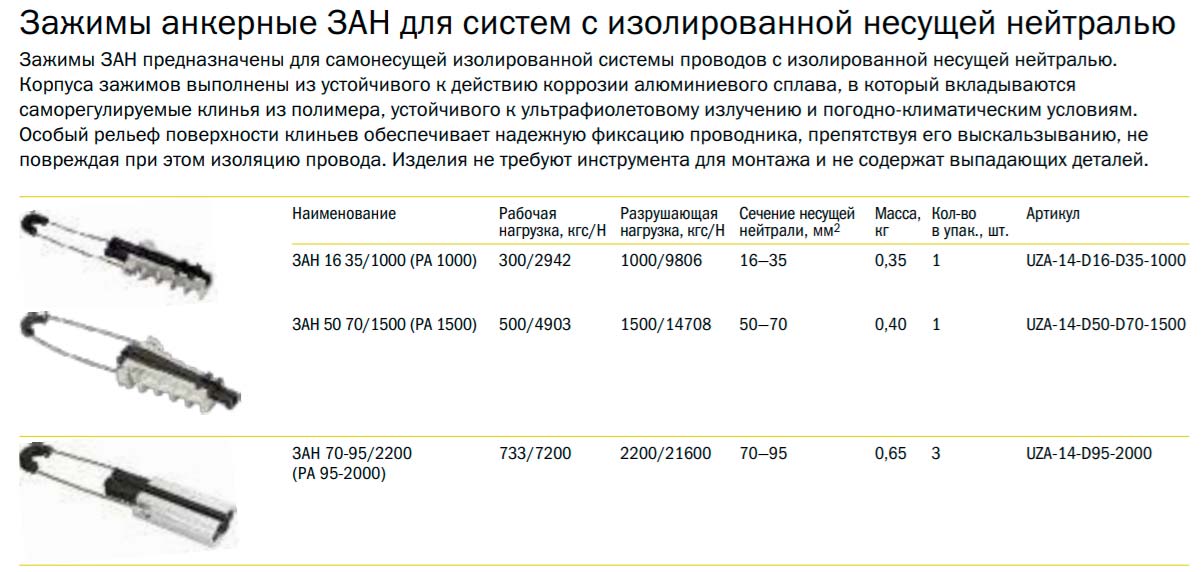

Зажимы анкерные, которые используются для магистральных кабелей, помимо защиты от ржавчины ЖЕЛАТЕЛЬНО должны выдерживать разрушающую нагрузку в пределах от 1500 до 2200 кг.
Зажимы ответвительные должны оснащаться срывной головкой из алюминия, устойчивого к появлению ржавчины. Данная головка позволит устанавливать зажим без использования специальных ключей. Такая конструкция чрезвычайно сэкономит время, когда необходимо перекинуть абонентское ответвление на магистральную часть и обратно. В противном случае, при болтовой затяжке потребуется применение особого ключа.
Трансформация ответвительного кабеля. Иногда возможно применять прокалывающие зажимы – данная операция может понадобиться, когда не требуется замена самого СИП в электросети, а необходимо лишь прорезать магистральный провод и с помощью зажима подвести соединение к абонентскому. Данные зажимы выполняются в прорезиненном корпусе и крепятся обыкновенной зажимной болтовой клеммой.
Большинство зажимов разрешают многократное подключение кабелей. При использовании влагостойких образцов, например, отпадает нужда в дополнительной изоляции жил, кроме того, повышается надежность электроконтакта на самом кабеле. Герметичные зажимы вообще можно устанавливать без снятия напряжения, однако, для контроля ситуации лучше использовать специальный зажим с мониторинговым адаптером.

Основные понятия используемый в воздушных линиях электропередач

Чтобы не путаться с понятиями, немного вспомним их.

Линия электропередачи, выполненная изолированными проводами СИП (Россия) называется ВЛИ. Во Франции такая система носит название «Торсада», в Европе стандарт HD 626, в Финляндии AMKA-T. Независимо от названия суть одна, линия электропередач делается кабелем, фазные провода которого обвиты вокруг нулевого провода, который и является несущим. То есть все крепления производятся за несущий провод. Или две жилы кабеля СИП скручены и крепление производится за обе жилы.

Стоит напомнить, что в кабельной продукции СИП 1 и СИП 1а нулевая несущая жила не изолирована. Наверное, поэтому СИП 1 не пользуется популярностью.

Проколы для кабеля СИП — конструкция и правила установки

Конструктивные особенности зажимов

Как выбрать правильно

Как правильно установить

Ответвительный зажим надевается на действующую линию.
Во второй желоб вставляется конец провода для участка ответвления.
Вручную закручивается головка болта до упора.
Затем накидным гаечным ключом болт докручивается до такой степени, чтобы его головка просто отвалилась. Это говорит о том, что зубцы устройства дошли до металлических жил провода СИП.

Материалы изготовления крепежей для СИП

Обычно, любой изготовитель (как отечественный, так и зарубежный) старается использовать в своем производстве высококачественные материалы, ведь от этого зависит техническая исправность всей электросети, в которой они будут использоваться. Стандартно такими материалами являются:

Стойкий полимер;
Нержавеющая сталь;
Алюминиевые сплавы.

Кроме того, для линейной арматуры, которая используется для крепления к столбам и опорам, дополнительно выдается специальное заключение от энергоиспытательной лаборатории. В заключении подтверждается, что, например, скрепы или бандаж полностью соответствуют критериям надежности, долговечности и механической прочности.
