Соединение сип с медным кабелем

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

Плоскопружинные.
Cage Clamp.
Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.
222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Варианты соединения

Зависимо от места расположения щита учета, возникают варианты, соединить СИП меж собой или с проводом другого типа.Основными элементами сжима являются две стальные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются меж собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.Обязательно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыденным обрывом.

Щит учета расположен на опоре полосы

Трасса полосы может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.

уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
гильзы алюмомедные

И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.Правда некоторые энергосетевые компании категорически требуют обеспечить непосредственно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком.Внедрение гильз хоть и надежный, но самый неудобный вариант. Понадобится особенные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.Рис. 22.

жила после прокола без изоляцииЕсли вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

Хоть какой из соединяемых проводников контактирует только со стальными пластинами.

Употребляют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – восемьдесят % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали . Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть подходящим образом при минимуме свободного места будет проблематично.Ульяновский городской технический институт Соединители для прямого соединения СИП с другими кабелями и проводами. Провода типа СИП могут соединяться не только меж собой, ну и с голыми проводами и кабелями. Алюминиевая трубчатая часть заполнена контактной смазкой.

На что здесь нужно навести внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот более качественные марки таких зажимов:

Вот более качественные марки таких зажимов:

Щит учета расположен на стене дома

Рассмотрим 2-ой вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Соединители и трубки для герметизацииШирина шестигранного углубления,Термоусаживаемая трубка тип WCSMДля прямого соединения СИП, когда провода подвергаются действию механической нагрузки, употребляются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22).

Вариант выполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от шестнадцать мм два до 100 20 мм два с отпайкой, имеющей сечение от 6 мм два до 50 мм два . В качестве отпайки может быть применен СИП, либо обыденный медный кабель, например .

Электрика. 2009. № 1). Они могут употребляться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до один кВ.На опоре все решается с помощью прокалывающих зажимов. Обычно, употребляют кабель ВВГнг 3*10 с цельной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.Самые применимые для этого зажимы:

Технические данные промежуточных зажимов для самонесущей системы СИПСИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 30 5 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с внедрением алюминия.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

раскаточное устройство;
натяжитель бандажной ленты;
крепежные материалы;
натяжитель линии;
динамометр.

Поэтапный монтаж:

Устанавливают опоры.
На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
При помощи оборудования разматывают и подвешивают трос-лидер.
Протягивают СИП на опоры и натягивают.
Крепят кабель на опорах.
Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

обрезать обломанный штекер или неровно оборванный кабель;
зачистить внешнюю изоляцию на 15–20 мм;
определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
залудить концы на длину 5 мм;
на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
скрутить проводки (длинные с короткими, а средний со средним);
пропаять скрутки;
отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

Понятие и назначение

Электропроводка должна быть не только долговечной, но и безопасной

Важно, чтобы в необходимый момент вы могли с легкостью и без риска для здоровья заменить необходимый элемент цепочки, соединить провода

Для чего нужны прокладывающие детали СИП, их состав

Прокалывающие зажимы для СИП – это гарантия того, что вы сможете выполнить необходимое соединение проводов без снятия изоляции. Это достаточно простой и надежный метод выполнить необходимые действия максимально быстро и безопасно.

Современные модели ответвительных приспособлений позволяют проделывать работу максимально быстро, они также гарантируют полную безопасность при монтаже. Такие положительные черты деталей для СИП объясняются высоким качеством материалов, из которых устройства изготавливаются. Сегодня зажимы для СИП соответствуют международным стандартам качества и являются совершенно безопасными с точки зрения использования обыкновенными обывателями.

Существует несколько основных моментов, которые необходимо знать для понимания работы ответвительного приспособления СИП:

Важно наладить контакт между двумя проводами. Прокладывать его необходимо между тем проводом, что является основным и тем проводом, который необходимо подключить для исправной работы всей системы.
В отверстия, которые расположены в прокалывающем устройстве, нужно протянуть провода. Для этого необходимо подтянуть верхний болт

Делать это нужно до того момента, как сорвется головка болта.

Для этого необходимо подтянуть верхний болт. Делать это нужно до того момента, как сорвется головка болта.

Корпус, из которого изготавливается современные прокалывающий зажим для СИП, обычно армирован стекловолокном. Основная часть корпуса прокалывающего устройства выполняется из полимера повышенной прочности. Это гарантирует, что ответвительный зажим будет устойчив к ультрафиолетовым лучам, его корпус абсолютно герметичен. Вы можете быть уверены в том, что влага не попадет внутрь устройства.

Принцип работы и монтажа

Успешность использования прокалывающих зажимов объясняется тем, что сегодня они изготавливаются по современным технологиям с использованием самых качественных материалов. Длительный период эксплуатации ответвительного прокалывающего устройства обусловлен данными характеристиками. Устройство способно при правильном использовании прослужить до 40 лет.

Когда вы будете устанавливать зажимы для СИП, возникнет необходимость полного прокалывания изоляции проводов. Ошибочно полагать, что данный факт может каким-то образом повлиять на прочность самой конструкции. Место, где происходит закрепление, должно быть герметичным.

Важно учитывать, что произвести установку ответвительного прокалывающего зажима можно только единожды. Демонтировать устройство в дельнейшем не получится. Использование его второй раз после первичной установки также невозможно

Использование его второй раз после первичной установки также невозможно.

Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа:

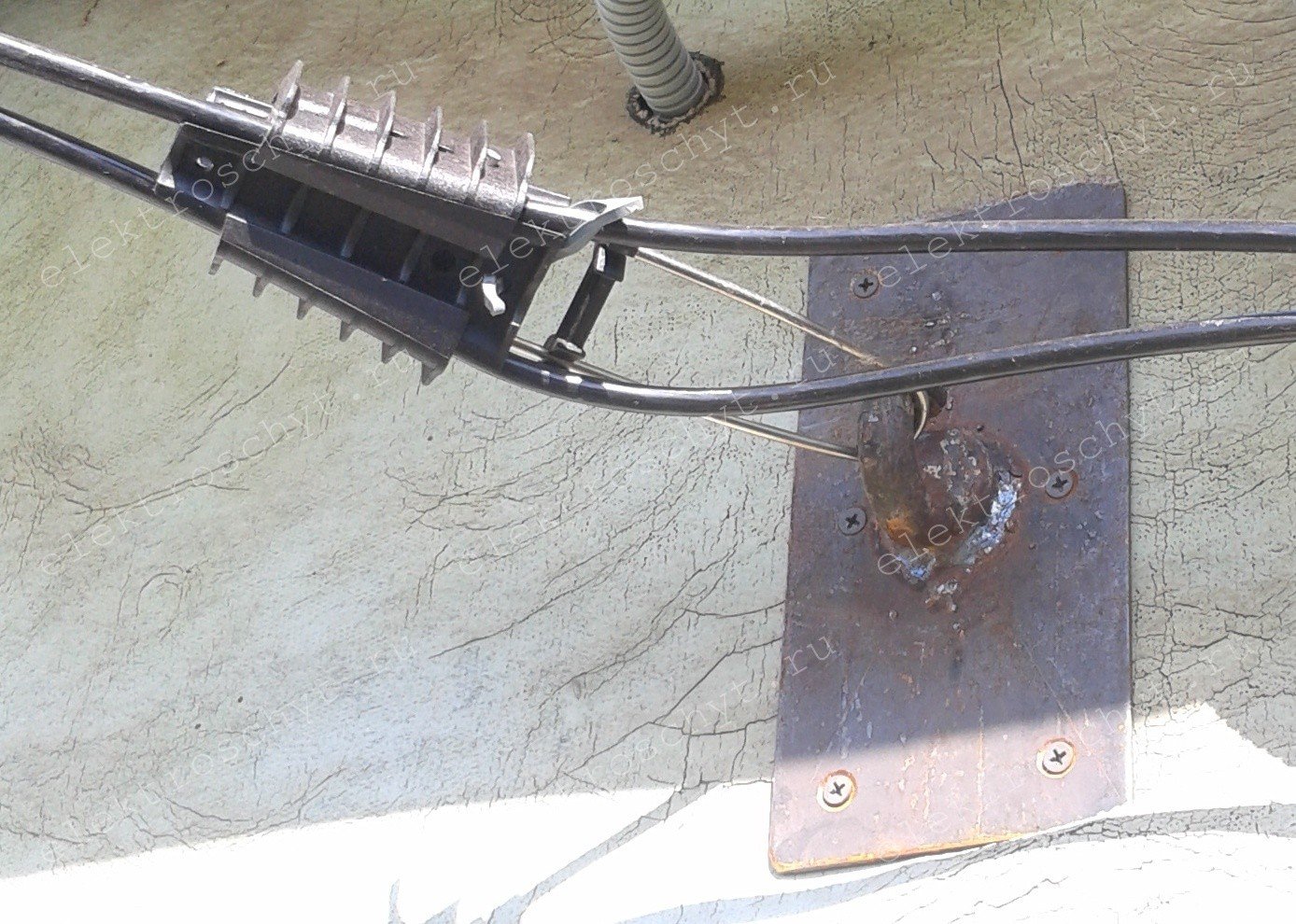

Два анкерных зажима, один будет держать провод СИП 2х16 к дому за крюк в стене дома, а другой провод СИП 2х16 на опоре.

Два ответвительных прокалывающих зажима, соединяющих медный кабель 2х6, подключенный к электросчетчику в щитке, и провод СИП 2х16 от опоры ЛЭП (переход с алюминия на медь).

Крюк на стене, на котором при помощи анкерного зажима будет закреплен провод СИП 2х16 к дому, был сделан самостоятельно. Загнули полукругом отрезок арматуры диаметром 10 мм и приварили его к пластине 150х200 мм, которую на 6 саморезов длиной 80 мм, прикрутили к стене дома.

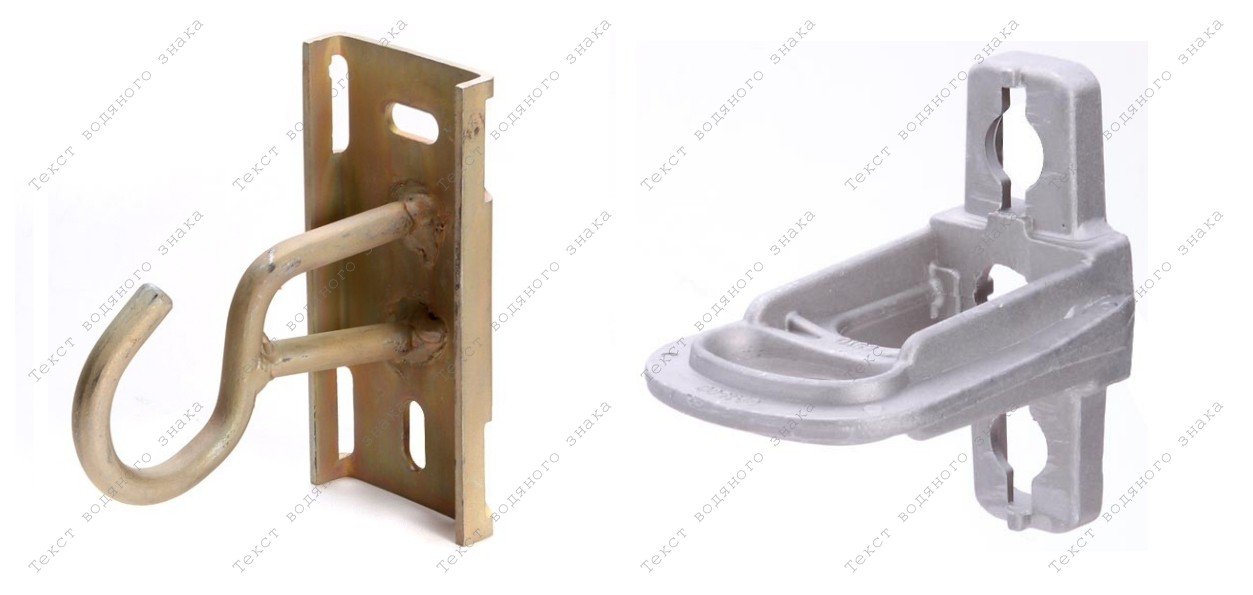

Можно купить и готовые крюки для монтажа анкерных зажимов. На фото представлены монтажные крюки для СИП 2х16, производитель КВТ.

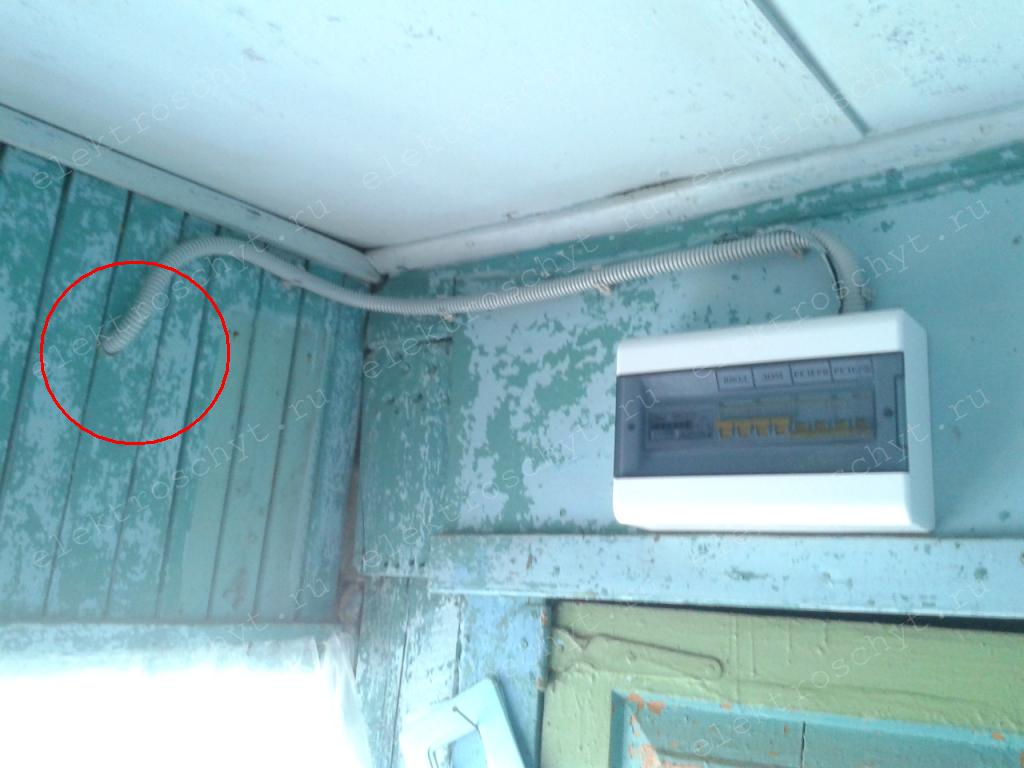

Просверлил деревянную стену дома сверлом по дереву (перьевым) диаметром 24 мм, и вывел от электрощита на улицу вводной медный кабель в гофре. Но….правильно выводить провода и кабели из стены дома через металлической трубу. Почему отверстие на улицу, чтобы соединить медный кабель 2х6 и провод СИП 2х16 было просверлено именно здесь, объяснял в статье “Как собрать электрощит своими руками“.

Примерно, через 45 дней приехали электромонтеры, отключили ЛЭП и заменили старые провода к дому на новый провод СИП 2х16. По правилам электросетевая компания, должна была произвести замену на новый провод СИП 2х16, в срок не более 30 календарных дней, но что-то у них и соседа не получалось состыковаться в одно время, поэтому все прошло без взаимных претензий.

Чтобы верно подключить провод СИП 2х16 на опоре к ЛЭП-0,4 кВ и в доме к электросчетчику, необходимо правильно соединить фазный провод СИП 2х16 с фазным проводом на опоре ВЛ и нулевой провод СИП 2х16 с нулевым (PEN). Провода СИПа 2х16 помечены цветом, “красный”- фазный провод СИП 2х16, “синий” – нулевой провод СИП 2х16, либо фазный провод – обычный черный, а нулевой – помечен синим цветом.

Алюминиевый провод СИП 2х16 и медный кабель 2х6 от электрощита соединили скруткой, что запрещено ПУЭ. Электромонтеры сослались на то, что специальные ответвительные прокалывающие зажимы, часто либо “не допрокалывают” провода, либо могут “перерубить” вводной провод к дому, вообщем, получилось бы плохое соединение проводов. Хотели напрямую подключить провод СИП 2х16 к электросчетчику, но алюминиевый провод СИП 2х16 сечением 16 мм2 прокладывать по стене дома и заводить в электрощит, тоже удовольствие не из приятных.

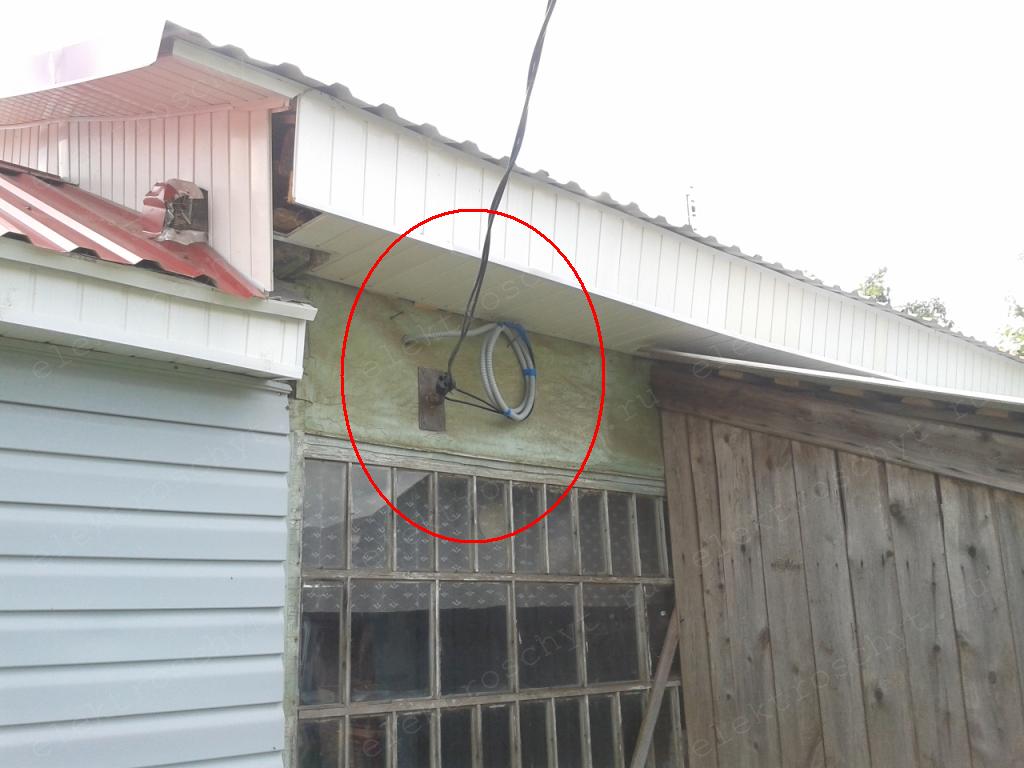

Оставили большой запас провода СИП 2х16 на стене дома. Зачем он такой нужен? Тем более на самой опоре тоже есть запас СИПа, который намотали вокруг опоры ВЛИ.

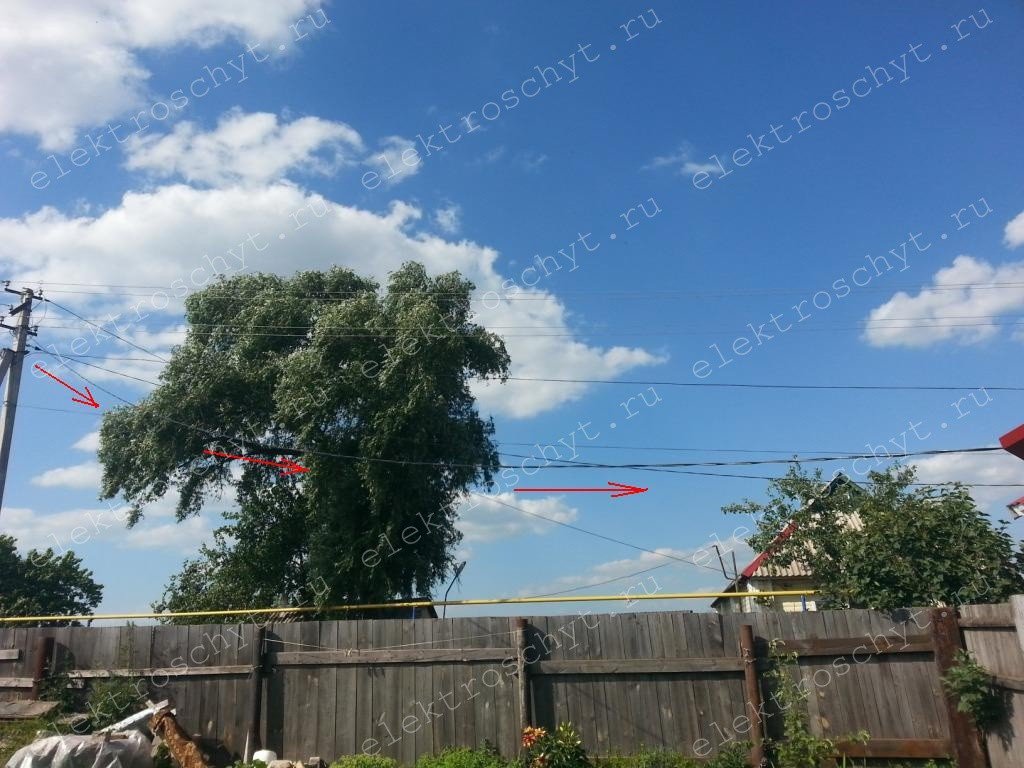

Также провод СИП 2х16 от опоры ЛЭП до дома, слабо натянут и сильно провисает, это лучше,чем если бы он был натянут, как струна, но и это тоже плохо.

Я рекомендовал соседу вызвать их обратно, выполнить соединение провода СИП 2х16 и вводного медного кабеля 2х6 к электросчетчику при помощи специальных проколов для СИП 2х16 или орешков и подтянуть провод СИП 2х16 к опоре ЛЭП, ну и соседу, когда приедут электромонтеры и отключат ЛЭП, укоротить медный кабель 2х6, чтобы избавиться от мотков на стене дома.

Для трехфазного подключения, в принципе, всё будет тоже самое только в 2 раза больше, т.е. по четыре анкерных и прокалывающих зажима и СИП 4х16.

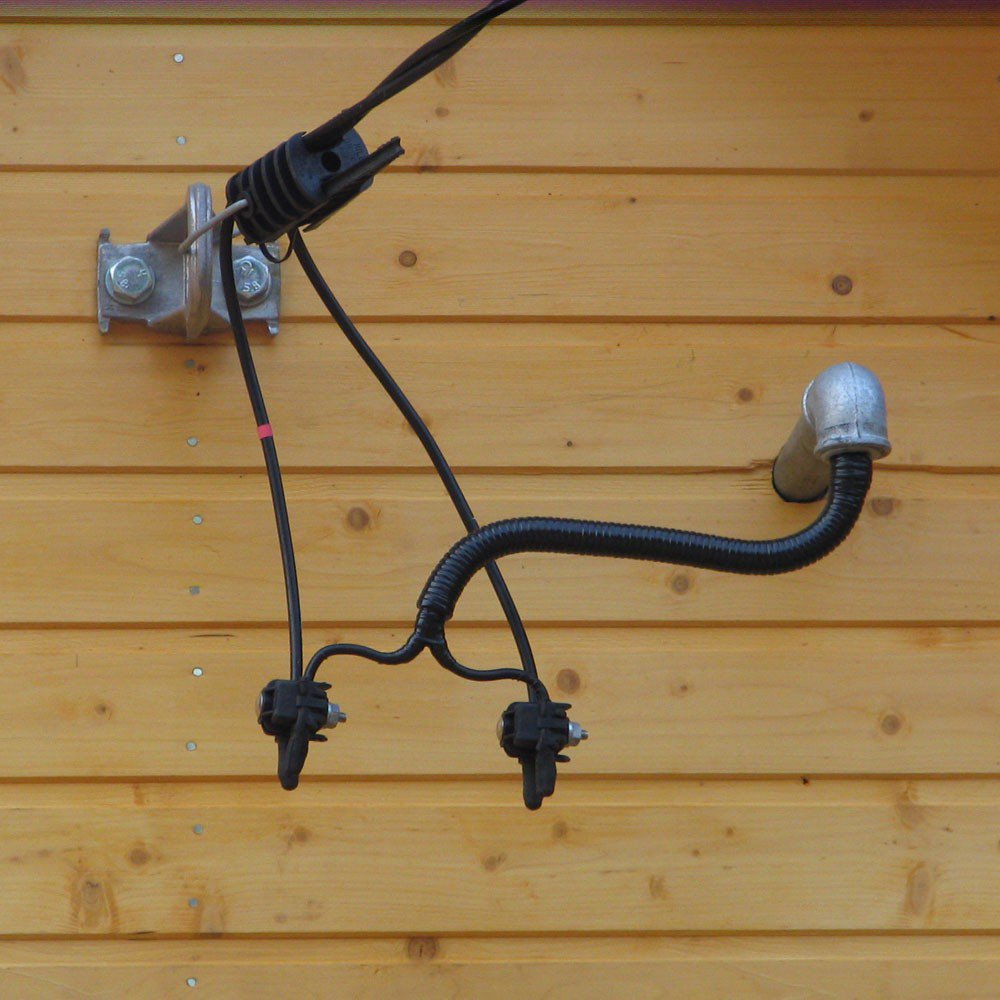

Ниже показан правильный переход с алюминия на медь и ввод медного кабеля через металлическую трубу в дом.

Спасибо за внимание

Структурные различия СИП

В сетях напряжением до 1кВ применяется всего два типа изолированных проводов, хотя их существует больше. Чтобы понять, в чём состоит разница между ними, мы представили небольшой информационный список:

СИП – 1 Источник 1sip-kabel.ru

СИП-1 представляет собой пучок скрученных фазных проводов с изоляцией и одного неизолированного нулевого проводника, выполненного из высокопрочного сплава АВЕ. Имеет от одной до четырёх токопроводящих жил.

СИП – 2 Источник provodok.site

Отличительным признаком СИП-2 является наличие изоляции не только на фазных проводах, но и на нулевой жиле, и естественно, он отличается более высокой стоимостью. Именно поэтому его применяют в основном на высоковольтных линиях.

СИП – 4 Источник promkabel.org

Этот вид провода имеет минимум две токоведущих жилы, но при этом несущая (нулевая) у него отсутствует. Он предназначен именно для выполнения ответвлений от ЛЭП в сторону зданий и прокладки по стенам.

Благодаря наличию изоляции, провод СИП имеет эстетичный вид. Это, конечно, важный нюанс – но больше для потребителя. Энергоснабжающие организации ценят СИП за то, что изоляция не позволяет осуществить «наброс» на провод, и таким образом пользоваться ресурсом в обход приборов учёта. Ещё одно преимущество состоит в том, что оболочка даёт возможность подключить два провода друг к другу, не снимая с них напряжения – правда, для этого требуется специальная арматура.

Далее смотрим, как соединить СИП кабель между собой и производить с ним любые другие манипуляции.

Электропроводка в деревянном доме своими руками. Технические рекомендации.

От столба до дома.

От столба до дома кабель можно протянуть двумя способами:

1. Подземный. Безопасный, но дорогостоящий. Требует согласования в электроснабжающей организации.

Принцип: Кабель протягивают в металлической трубе, проложенной под землей на глубине не менее 0,8 метра.

2. Воздушный. Наиболее распространенный. Недорогой и простой. Потому, о нем подробнее.

Принцип: Протяжка по воздуху. Обычно используют провод типа СИП

Что такое СИП?

СИП — самонесущий изолированный провод с изоляцией из сшитого полиэтилена. Используется для прокладки воздушных линий электропередач. Материал изоляции делает его устойчивым к воздействию УФ-излучения и перепадам температуры. СИП изготовленный по ГОСТ имеет заявленный производителем срок эксплуатации не менее 25 лет (обычно 40-45, в зависимости от производителя !)

Как протянуть СИП?

Самый популярный кабель – СИП4. Для его монтажа не требуется несущий трос.

1. В стене дома делается отверстие, в которое загоняют металлическую трубу (гильзу). Сквозь нее протягивают медный кабель, который пойдет от места ввода до щита. (В доме СИП прокладывать запрещено!)

2. Недалеко от трубы к стене дома крепится крюк.

3. СИП фиксируют в анкерном зажиме и цепляют зажим на крюк.

4. Герметичными сжимами СИП соединяется с медным кабелем.

Для большей надежности, на месте вывода медного кабеля, закрепляют герметичный пластиковый бокс. Т.е. металлическая труба входит в бокс со стороны задней его стенки. Концы СИП, также заводят в бокс, через герметичные цанговые разъемы. Соединение СИП и медного кабеля проводят уже внутри бокса. Такой вариант предпочтительнее. Но, не запрещено и без бокса, как на иллюстрации.

Как соединить СИП и медный кабель.

Соединяют СИП и ВВГнг (ВВГнг-LS, NYM) с помощью герметичных кабельных сжимов. Герметичность препятствует окислению проводников в местах контакта. Это существенно снижает вероятность короткого замыкания.

От ввода до щита.

1. Какой кабель выбрать? ВВГнг, ВВГнг-LS или NYM?

Все эти кабели предназначены для стационарной прокладки. Они имеют медные жилы, изолированные ПВХ-пластикатом. Наружная оболочка также изготовлена из ПВХ.

ВВГнгLS – не только не поддерживает горение, но и выделяет минимальное количество опасных веществ при нагревании. Именно этот кабель рекомендуется для прокладки внутри деревянных домов. Бывает плоский и круглый. Плоский дешевле. Круглый удобнее прокладывать. Подходит для групповой прокладки.

Основное отличие NYM от ВВГнг – трехслойная оболочка. Между жильной изоляцией и наружной оболочки находится наполнитель из экструдированной резиновой смеси. Такой слой увеличивает огнестойкость изоляции. А также, снижает напряженность между наружной оболочкой и жилами, повышая механическую прочность кабеля. Следует помнить, что кабель NYM предназначен только для одиночной прокладки.

От места ввода до щита кабель протягивают в пластиковой гофрированной трубе (в гофре). Гофрированная труба изготавливается из огнестойкого пластиката и служит дополнительной защитой от пожара.

В стенах и межэтажных перекрытиях кабель протягивают в толстостенных металлических трубах (гильзах). Диаметр трубы выбирается исходя из размера кабеля. Следует помнить, что после прокладки кабеля должно остаться свободным минимум 40% пространства трубы. Толщина стенок трубы регламентирована.

Эта мера имеет практический смысл:

Защита от пожара. (Это основное. Куда же без защиты от пожара в деревянном доме.)
Защита кабеля от механических повреждений в местах ввода, где наиболее высока вероятность повреждения кабеля (даже и в гофре).
Защита кабеля от грызунов.(«Видишь суслика? — Нет. — А он есть. » Грызуны — они такие. )

Кстати, если расстояние небольшое (2-2,5 метра) в металлической трубе можно проложить весь этот участок. Если большое – то вы получите две проблемы:

Высокая стоимость самой трубы.
Сложность ее протяжки и размещения.

Если трудности вас не пугают, тогда — действуйте. Наградой будет абсолютная пожаробезопасность.

Варианты подключения СИП к модульному автомату

Сейчас в подавляющем количестве случаев в качестве ввода в дом используется СИП с сечением жилы в 16 квадратных миллиметра. И зачастую возникает вопрос: как правильно подключить его к автомату. В этой статье речь пойдет о вариантах подключения, которые активно используются, а также о наиболее правильных вариантах.

Варианты подключения СИП к модульному автомату

Требование энергосбыта

Варианты подключения СИПа к автомату

Простое подключение СИПа

Подключение СИП путем изменения контактной поверхности

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Подключение СИПа после предварительной опрессовки жил доработанными гильзами

Требование энергосбыта

Здесь мы не будем рассматривать такой вариант как выполнение перехода с алюминия на медь с помощью прокалывающего зажима (либо переходного клеммника и т.п.).

yandex.ru

Потому что в большинстве случаев горсети (энергосбыт) требуют, чтобы ввод не имел никаких разрывов от столба до вводного автомата (либо счетчика). Хоть он и является правильным.

Варианты подключения СИПа к автомату

Для начала давайте узнаем, какие есть варианты подключения самонесущего изолированного провода к модульному автомату:

1. Простое подключение СИПа к автомату без применения каких-либо дополнительных элементов.

2. Подключение СИПа к автоматическому выключателю путем изменения контактной поверхности жилы.

4. Подключение СИПа после предварительной опрессовки жил гильзами

Давайте теперь на каждом варианте остановимся несколько подробнее.

Простое подключение СИПа

Варианты подключения СИП к модульному автомату

Начнем мы наше рассмотрение с самого простого (для монтажника или контролера горсетей) варианта, а именно подключение СИПа без каких-либо ухищрений сразу к автомату. Такой вариант наверное используется в 95% случаев.

Ведь зажимная клемма автоматов выполняется (опять же в большинстве случаев) с обязательным лужением, а это позволяет подключать как медные, так и алюминиевые проводники.

Кстати, при покупке автоматов обращайте внимание на то, из какого материала выполнена контактная группа, так как есть автоматы, где зажимная клемма сделана из меди. Варианты подключения СИП к модульному автомату. Варианты подключения СИП к модульному автомату

Варианты подключения СИП к модульному автомату

Такое подключение выполнить очень легко и просто, но на этом плюсы его полностью исчерпаны. Дальше начинаются сплошные минусы

Так как СИП имеет многожильную структуру и круглую форму, то при зажиме его в квадратной клемме, площадь контакта оказывается незначительной, а зажимаемые жилы деформируются, что впоследствии может привести к ослаблению контакта и как следствие к нагреву места соединения.

Варианты подключения СИП к модульному автомату

Чтобы этого избежать, нужно периодически (хотя бы раз в 10-12 месяцев) протягивать такое соединение. Но так как ящик со счетчиком или вводной автомат пломбируется энергосбытом, нам никто не даст постоянно срывать пломбы и проводить такую ревизию. Получается в таком случае остается только ждать и гадать «доживет» такое соединение до замены прибора учета или нет.

Подключение СИП путем изменения контактной поверхности

Вторым вариантом, который лишь ненамного сложнее первого, является подключение жилы, которая предварительно еще сильнее закручена

Варианты подключения СИП к модульному автомату

Так создается более плотное размещение жил, что при зажиме в автомате не дает СИПУ «развалиться» и тем самым создается более надежное соединение. Но такой вариант все так же слаб с точки зрения площади контакта. Это так же говорит о том, что с течением времени нагрев обеспечен и при существенных нагрузках. И далеко не факт, что такой вариант соединения «дотянет» до замены прибора учета.

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Этот вариант я считаю наиболее предпочтительным и вот почему:

Для того, чтобы создать надежное соединение без каких-либо дополнительных «заморочек», вы просто приобретаете совместно с вводным автоматом (или вместо него, если у вас далее все группы защищены своими защитными автоматами) выключатель нагрузки либо же берете автомат со специальной формой зажимных губок.

выключатель нагрузки

Такая полукруглая форма отлично обхватит круглую жилу СИПа и тем самым будет создано надежное соединение с достаточной площадью контакта, что снизит нагрев до вполне допустимого уровня и соединение прослужит долгое время.

СИП алюминий или медь. Конструкция и состав

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

В целом СИП состоит из следующих компонентов:

токопроводящие жилы;
сердечник из стальной проволоки;
полиэтиленовая оболочка повышенной прочности.

Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.

Важно! О качестве СИП можно судить по тому, как закручен фазный провод. Он всегда движется по часовой стрелке относительно нулевого. В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света

В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE)

В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).

Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:

СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.
