3 способа подключения греющего кабеля к сети при обогреве водопровода

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Подключение

Подключение осуществляют в таком порядке:

1. конец кабеля освобождают от изоляции на длину в 3 см;
2. подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
3. если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
4. зачищают концы жил провода, используемого для подключения к сети;
5. путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).

Остается подключить нагреватель к распредщитку.

Саморегулирующийся — плюсы и минусы

Принцип работы саморегулирующегося кабеля отличается от резистивных.

Это заложено в самой конструкции, которая состоит из таких элементов:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутренней изоляции;
• медная оплетка;
• внешняя изоляция.

Особенности устройства оборачиваются преимуществами, среди которых:

1. Универсальное применение. Используют для подогрева трубопроводов изнутри и снаружи, а также резервуаров, крыш.
2. Экономичное энергопотребление. Саморегуляция устроена так, что на участке с минимальной температурой нагрев самый большой, теплые отрезки потребляют меньше тока.
3. Удобный монтаж. Провод можно разрезать по специальной маркировке, удлинять, не опасаясь потери функциональности. Не боится перехлестов.
4. Перегрев или холодные зоны отсутствуют. Длина не оказывает влияния на теплоотдачу.

Недостаток только в высокой стоимости — самый дешевый самогреющийся кабель в 2 раза дороже резистивного. Но зато у него продолжительная эксплуатация — до 10 лет.

Принцип работы саморегулирующегося кабеля

Терморегулировка осуществляется полимерной матрицей, включающей углерод. Под его воздействием возникают токопроводящие связи различной силы в зависимости от температуры. При подключении изделия через проводники и углеродные контакты проходит ток, который нагревает матрицу. От повышения температуры увеличивается расстояние между ее графитовыми составляющими, что приводит к увеличению сопротивления. Сила тока падает, происходит охлаждение. Таким способом осуществляется непрерывная терморегуляция нагревающего кабеля.

Пример 1. Обогрев труб

Закрепление проводника снаружи

Одна из сфер, в которой традиционно применяют греющие кабели — это обогрев канализационных и водопроводных труб. Установка таких изделий позволяет защитить содержимое трубы от замерзания даже в самые сильные морозы, так что ледяные пробки не образуются и риск порыва будет минимальным.

Пример использования нагревательных проводов для защиты открытых трубопроводов от обледенения и промерзания

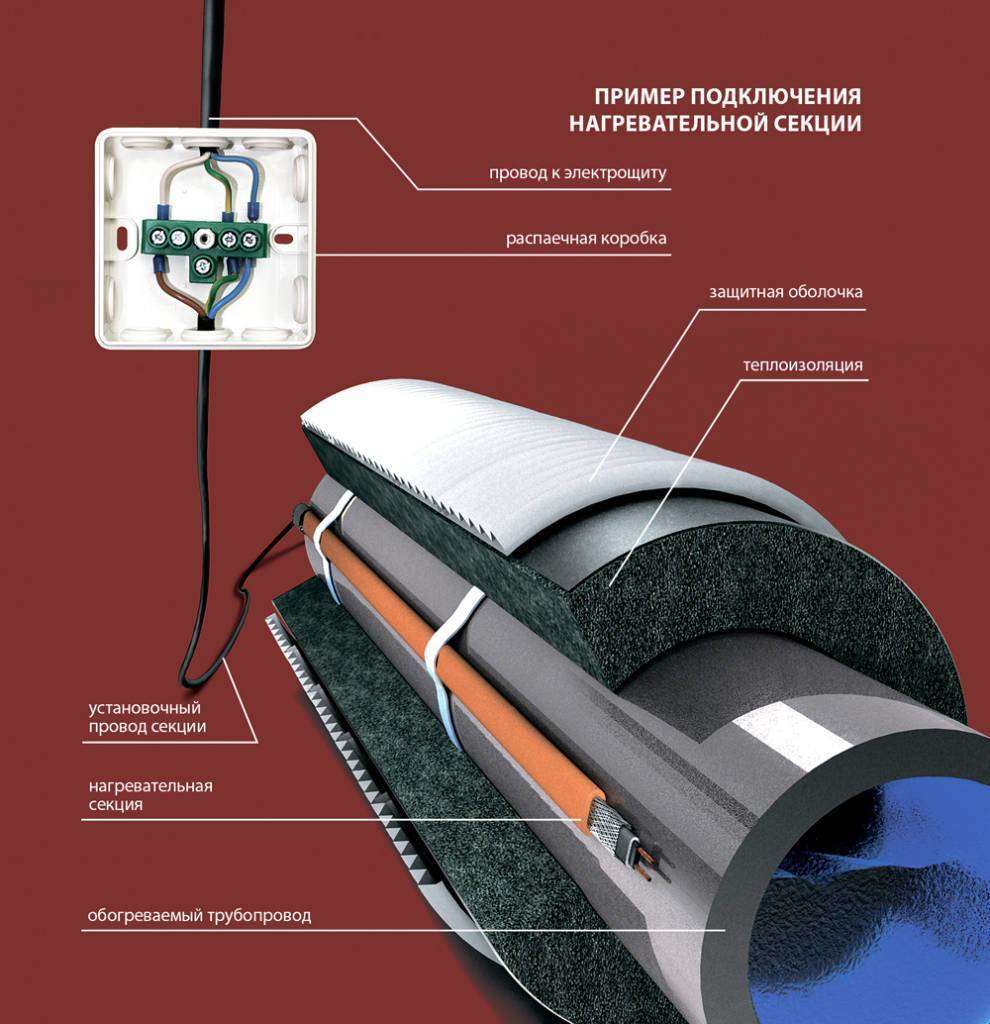

Монтаж нагревательного кабеля может быть выполнен как снаружи трубы, так и внутри трубного просвета. Первый способ более простой и более распространенный, так что начну описание я именно с него:

Иллюстрация	Этап установки наружного обогрева
	Зачистка жил. Конец кабеля, который мы будем подключать к проводу питания, очищаем от изоляции и оплетки, обнажая токопроводящие жилы.
	Соединение. Используя скрутки или концевики, соединяем жилы провода для подключения к сети с жилами греющего кабеля, соблюдая полярность.
	Изоляция соединения. Все места соединения проводов изолируем с помощью термоусадочных трубок. После завершения монтажа общую муфту надвигаем на место стыка и прогреваем строительным феном, тщательно изолируя контакты и защищая их от влаги.
	Подготовка поверхности трубы. Металлические трубы очищаем от пыли и ржавчины. Пластиковые трубы желательно обернуть фольгой для лучшей теплопроводности.
	Установка кабеля. Наклеиваем кабель на фольгированную поверхность, фиксируя его сверху скотчем с алюминиевым покрытием.
	Фиксация стяжками. Для повышения надежности закрепляем кабель пластиковыми стяжками. Стараемся не повредить при этом изоляцию проводника.
	Теплоизоляционный кожух. Для повышения эффективности кабельного обогрева надеваем на трубу с установленным проводником теплоизоляционный кожух из пенопласта, пенополиуретана или аналогичного материала. Фиксируем утеплитель металлизированным скотчем.
	Установка на трубу большого диаметра. При теплоизоляции канализационных труб используется спиральная схема прокладки кабеля. Это позволяет максимально эффективно обогревать трубу по окружности и предотвращает образование ледяных пробок.
	Наклеивание отражающего слоя. Каждый виток проклеиваем фольгированным скотчем для более эффективной теплопередачи.
	Обогрев запорной арматуры. Чтобы при необходимости мы могли разобрать систему для замены крана, прочистки трубы и т.д., кабель напротив запорных элементов закрепляется в виде петли. Длина петли подбирается таким образом, чтобы мы могли обернуть ею трубу и зафиксировать проводник.

Более подробно ознакомиться с методикой закрепления греющих проводов на трубах вам поможет видео, приведенное в этой статье, а также фото- и видеоматериалы из других статей раздела.

Заведение греющего элемента внутрь трубы

Прокладка кабеля в трубе также возможна. Более того, в ряде случаев — например, когда есть риск хищения или когда нужно обогреть уже проложенный контур — это единственное разумное решение.

Устройство узла для внутреннего подключения проводника

Технология закладки нагревательных элементов в трубы диаметром от 20 мм и более показана в таблице.

Иллюстрация	Этап монтажа кабеля в просвет трубы
	Сборка проходки. Для установки кабеля внутрь трубы сначала монтируем так называемую «проходку» — комплект из фитингов, обеспечивающий герметичное заведение проводника в трубный просвет. Для герметизации проводника в проходке устанавливается сальник с шайбой, который фиксируется прижимной гайкой.
	Надевание герметизирующего узла. На греющий кабель с концевиком надеваем: прижимную гайку; шайбу; сальник; еще одну шайбу. Сложнее всего именно с сальником, потому что диаметр отверстия в нем меньше диаметра кабеля и тем более — меньше диаметра концевой защитной муфты. При надевании стараемся не повредить деталь, потому что это приведет к утрате герметичности.
	Пропуск через проходной фитинг. Нагревательный кабель заводим в проходку и протягиваем по всей длине, до тех пор, пока сальниковый узел не сместится к точке соединения греющего кабеля с кабелем питания.
	Заведение в трубу. Проходной фитинг устанавливается на входе в нужную трубу и фиксируется накидными гайками. После этого мы продвигаем кабель внутрь трубного просвета, пока он полностью не переместится туда, куда нужно.
	Фиксация сальника. Сальниковый узел закрепляем на проходке прижимной гайкой. Гайку нужно закрутить плотно, но при этом не перетянуть. Так сальник прижмется к кабелю, но не повредит изоляцию.

В результате узел, через который провод для обогрева заводится в трубопровод, должен выглядеть примерно так, как на этом фото

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Применение для обогрева труб

Терморегулирующий кабель применяется для обогрева труб диаметром более 40 мм.

Особенности монтажа системы обогрева внутри трубопровода

Греющий кабель помещают внутри трубы при невозможности внешнего монтажа. Он проталкивается внутрь трубы и подключается к электрической сети с использованием специальной термоусадочной муфты.

Греющий кабель прокладка внутри трубы

Весьма желательно, чтобы эти работы проводил квалифицированный электрик, поскольку работы по прокладке электрического оборудования внутри системы водоснабжения отличаются повышенной опасностью в случае ошибок монтажа.

Дополнительного сервиса и обслуживания система обогрева не требует.

Как закрепить поверх трубы?

Имеется два основных способа крепления кабеля. Параллельный (линейный) и круговой.

При параллельном (линейном) монтаже, он закрепляется поверх трубы. Длина кабеля в этом случае равняется длине обогреваемого участка.

Параллельный монтаж греющего кабеля снаружи трубы

Возможность саморегуляции кабеля позволяет использовать перехлест при необходимости обогрева наружных запирающих конструкций. Кранов, вентилей, счетчиков, врезок.

Необходимо обеспечить его плотное прилегание к обогреваемой поверхности. Для этого обязательно нужно очистить поверхность трубы.

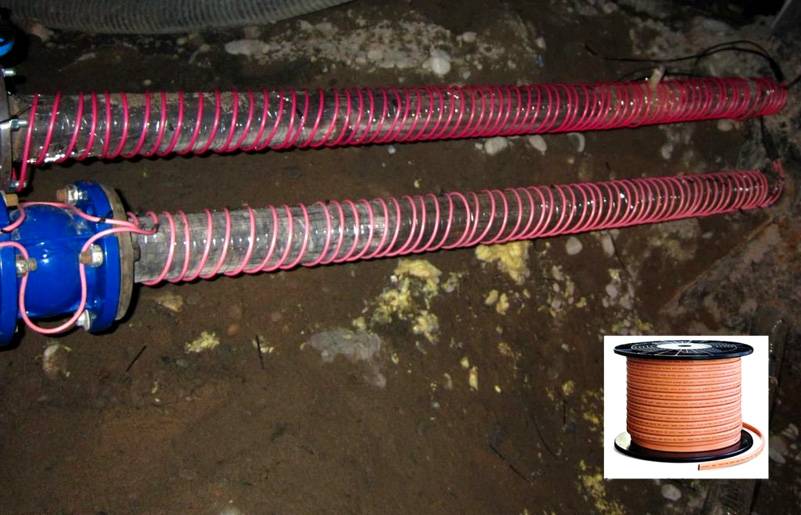

При круговом креплении, кабель обматывает трубу с шагом витка, согласно спецификации.

После завершения работы, следует обмотать полученную систему алюминиевым скотчем для закрепления и экранирования. В целях снижения теплопотерь, рекомендуется добавить теплоизоляцию.

При монтаже категорически запрещается использовать пластиковый скотч вместо алюминиевого.

Особенности монтажа

Укладка кабеля должна проводиться в благоприятной тепловой зоне.

При температуре ниже -5 градусов монтаж запрещен. Это ограничение связано со структурой полимера внутри него.

При укладке в низких температурах, он может быть поврежден.

Как уложить провод, если он утратил гибкость при 0 градусов?

Аккуратно размотав бухту, производится включение его в сеть примерно на минуту. Кабель восстановит гибкость. После этого можно проводить монтаж.

Подключать к сети не размотанный провод крайне не рекомендуется.

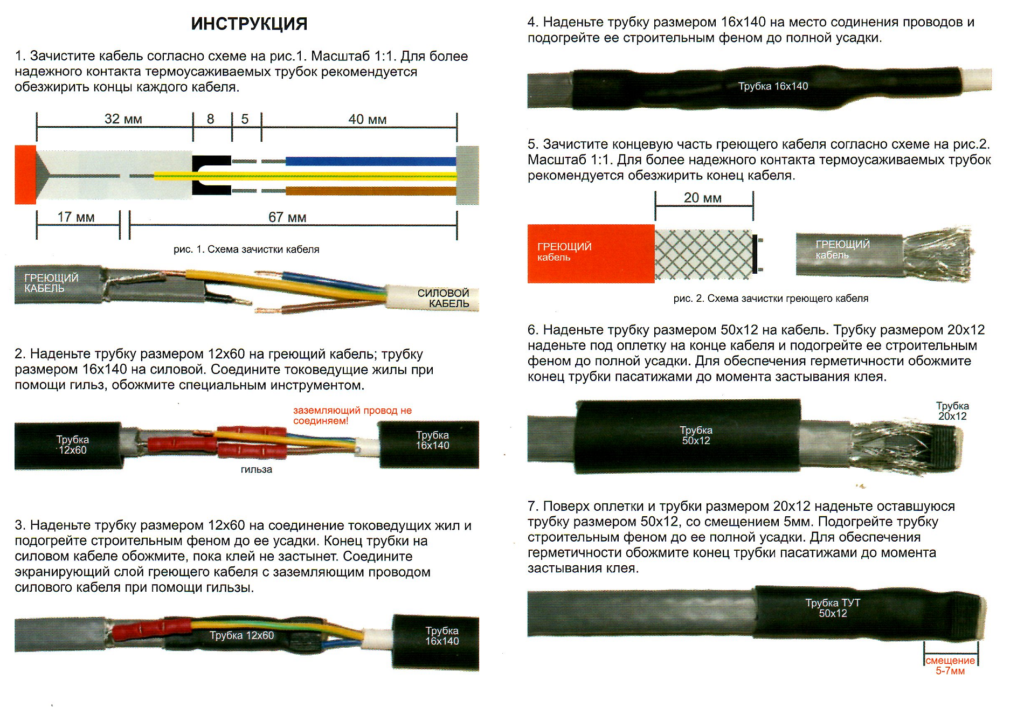

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3
Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Виды кабеля

Какой именно кабель греющий для водопровода стоит приобрести для предотвращения разморозки труб?

Давайте познакомимся с его разновидностями и их ключевыми особенностями.

Резистивный

Текущий через проводник электрический ток вызывает его нагрев. Количество выделяющегося на проводнике тепла зависит от величины тока, которая, в свою очередь, определяется напряжением на концах проводника и  его полным сопротивлением.

Расчет количества выделяющегося на проводнике тепла

Именно этот нехитрый механизм лежит в основе принципа работы резистивного греющего кабеля. Длина  и сечение изолированного проводника подбираются под конкретную задачу. К сети подключаются оба конца провода; увеличить или уменьшить его длину или энергопотребление невозможно.

Одножильный, резистивный, греющий

Наряду с одножильными резистивными кабелями в продаже можно встретить двухжильные. Благодаря концевой муфте с перемычкой двухжильный кабель может подключаться к питанию одним концом, что заметно упрощает его монтаж.

И одножильные, и двухжильные кабели часто снабжаются экранирующей оплеткой, исключающей наводку паразитных  токов в расположенной неподалеку электронике и радиоаппаратуре. Забегая вперед — автор статьи ни разу не наблюдал отклонений в работе компьютеров и радиоаппаратуры вблизи неэкранированного кабеля и не видит большой пользы от наличия оплетки.

Структура двухжильного кабеля с экраном

Зональный

Так называемый зональный греющий кабель для обогрева водопровода отличается от резистивного тем, что нагревательными элементами являются не сами токоведущие жилы, а соединяющие их друг с другом  участки проводника с высоким сопротивлением.

Устройство зонального греющего кабеля

Что это дает?

Возможность резки кабеля на участки фиксированной длины. Если вам нужно обогреть двухметровый участок водопровода, больше нет необходимости покупать восьмиметровый проводник. Однако — увы и ах — удельная мощность нагревательного элемента остается неизменной вне зависимости от потребности в тепловой мощности.

Саморегулирующийся

Кабель греющий саморегулирующий для водопровода лишен всех описанных выше недостатков.

Разрешите представить: саморегулирующийся кабель для обогрева трубопроводов

Судите сами:

• Его можно резать на участки произвольной длины;
• Саморегулирующий кабель греющий для трубопроводов снижает потребляемую мощность по мере повышения температуры, тем самым обеспечивая ощутимую экономию электроэнергии. При этом каждый отдельный участок кабеля подстраивает свою мощность под температуру среды независимо от других участков;
• Он не боится перехлестов: по мере нагрева участка кабеля его тепловыделение будет снижаться.

За счет чего достигается столь уникальный набор свойств?

За счет использования полимерной матрицы с добавкой токопроводящего мелкодисперсного материала (как правило, графитовой пыли). Матрица помещена между двумя токоведущими жилами с низким электрическим сопротивлением.

На фото — саморегулирующийся кабель с зачищенной изоляцией

Как это работает:

• При повышении температуры обладающая высоким коэффициентом температурного расширения матрица увеличивается в размере. Количество токопроводящих цепей в ней уменьшается по мере удаления частиц графита друг от друга, и энергопотребление кабеля (а вслед за ним — и его нагрев) уменьшаются;
• По мере охлаждения матрицы частицы графита приближаются друг к другу и образуют большее количество проводящих ток цепей, что вызывает увеличение тепловыделения на остывающем участке .

Изменение количества проводящих цепей в матрице  в зависимости от температуры

Цена погонного метра кабеля на момент написания статьи (конец 2017 года) начинается от 200 рублей за погонный метр. Обладающий гигиеническим сертификатом и предназначенный для контакта с питьевой водой кабель греющий для обогрева водопровода обходится несколько дороже — порядка 300-400 рублей за метр.

На ценообразование влияет не столько наличие внешней оболочки из фторопласта, сколько логистика: так называемый пищевой кабель импортируется из Кореи и стран Евросоюза и, как следствие, облагается таможенными пошлинами.

Пищевой кабель корейского производства

Как используют специальный кабель для обогрева водопроводной трубы

Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения трубопровода на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.

Использование колодца

На этом рисунке приведена схема стандартной автономной системы водоснабжения. Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.

Прокладка водопровода в каменистом грунте будет слишком сложной

Иногда на пути к источнику воды встречаются огромные валуны, остатки бетонных сооружений, иные препятствия. В этих случаях приходится поднимать трассу выше безопасного уровня. Не используемые подвалы, цокольные этажи также слишком дорого отапливать всю зиму.

Гораздо разумнее, нагреть локально только необходимые инженерные конструкции

Статья по теме:

Способы укладки

Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.

Линейный монтаж

По отзывам специалистов, линейный способ укладки считается самым удобным. В этом случае нагревательный элемент протягивается вдоль всей трубы. При этом проводку обязательно нужно располагать с нижней стороны изделия, что позволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше выбрать алюминиевый скотч. В этом случае повысится качество закрепления и теплоотдача проводника.

Спиральный монтаж

Этот способ монтажа требует особой внимательности и аккуратности, иначе от резких и многократных изгибов нагревательный кабель выйдет из рабочего строя. Укладываться провод может вплотную к трубе или с провисанием. В первом случае нагревательный элемент аккуратно разматывается с муфты и с определенным интервалом наматывается на трубопровод. Во втором варианте кабель спиральным способом укладывается так, чтобы его нижняя часть провисала, а не прилегала к изделию.

Внутренний монтаж

Внутренний способ укладки КСО выполняется изнутри трубы. Чаще всего этот вариант используется в тех случаях, когда нет доступа к наружным сторонам водопровода. Для выполнения внутреннего монтажа понадобится в нужном месте трубы установить тройник, через который протянуть кабель до проблемного участка. Затем сальниковый узел закрутить и герметизировать.

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.
