Как измерить мультиметром напряжение, ток, сопротивление, проверить диоды и транзисторы

Частные случаи: как мерить сопротивление мультиметром для заземления и резисторов

Удобно выставлять примерный диапазон, если на обследуемой детали есть маркировка с номинальным значением параметра. Например, на резисторе указано сопротивление R82, то есть 82 Ом.

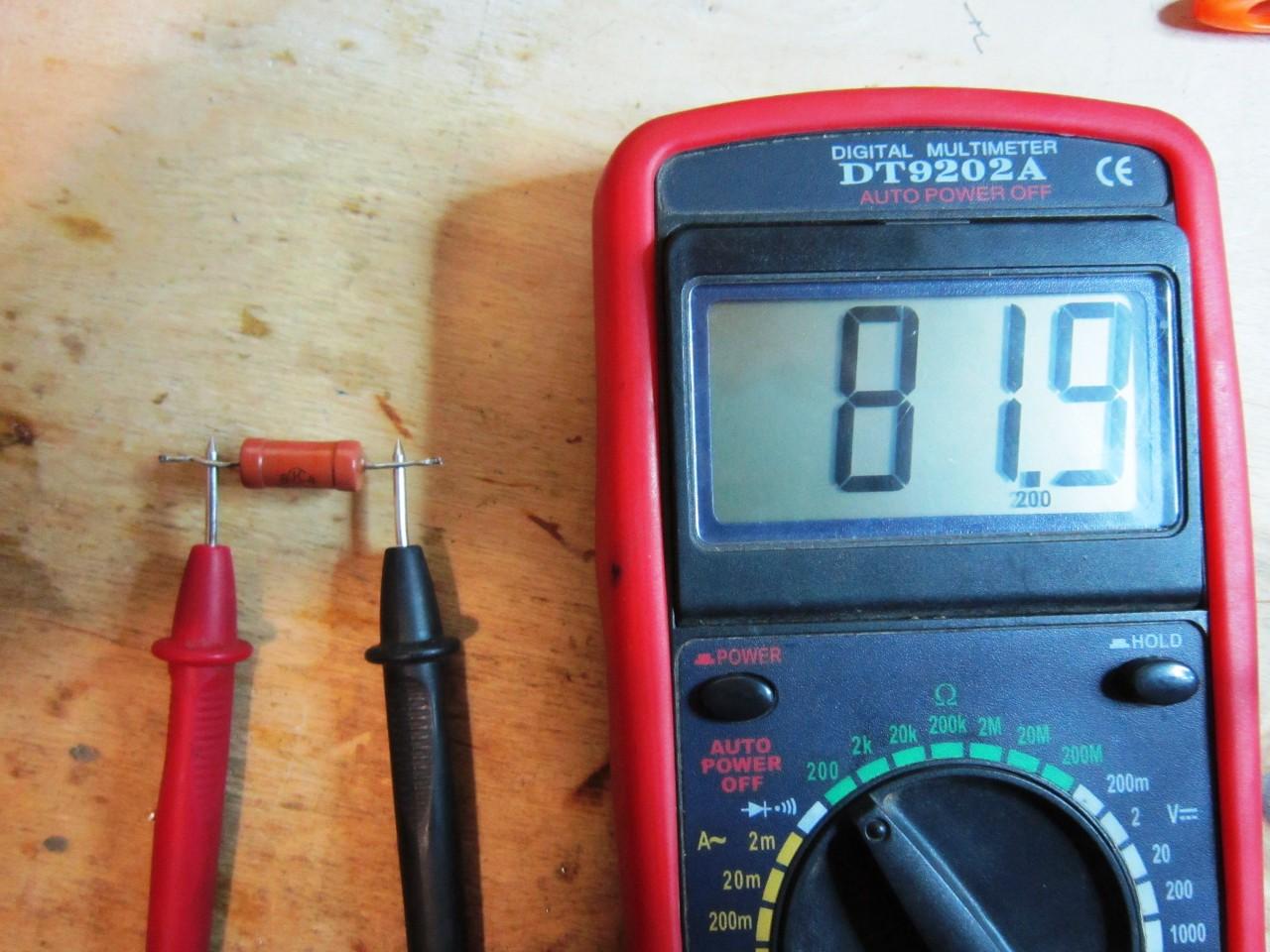

При установке щупов на оба конца детали полученное значение должно быть максимально близким к номинальному.

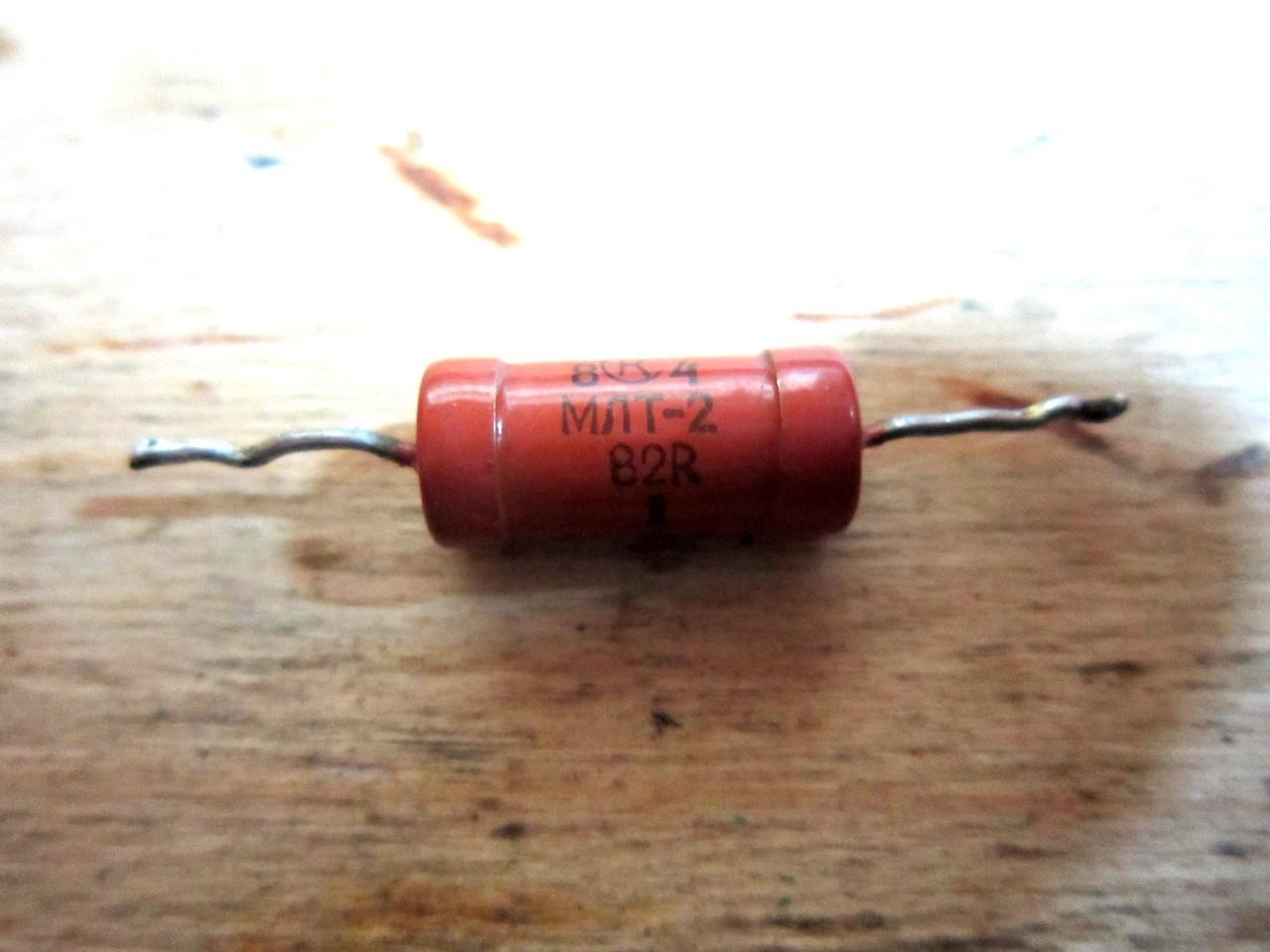

Если встал вопрос о том, как проверить сопротивление резистора мультиметром при стертой маркировке, следует действовать по общей схеме – с постепенным увеличением или уменьшением диапазона в зависимости от показаний прибора.

Для резисторов с переменным сопротивлением сначала замеряется показатель между крайними контактами в крайнем правом положении его регулятора (число должно примерно соответствовать номинальному), потом в крайнем левом (число должно быть близко к нулю или указанному минимальному сопротивлению детали, если оно отлично от нуля).

Потом аналогично проверяется значение в не вывернутом до конца положении регулятора между крайним правым и средним, крайним левым и средним контактами.

Далее для проверки работоспособности складываются два последних полученных значения – сумма должна быть примерно равна первому полученному показателю.

Важно: точность замеров можно повысить тщательно зачисткой контактов детали. Руками касаться щупов нельзя – поскольку тело человека имеет собственное сопротивление (примерно 1 кОм), оно влияет на результат измерений.

Как измерить сопротивление заземления мультиметром

Если планируется померить сопротивление мультиметром заземления, следует помнить – результат будет только приблизительным. Для официальных замеров используется специализированная тестирующая аппаратура. Такая политика обусловлена тем, что для правильной оценки качества заземления используется контроль в четырех точках на расстоянии 30 плюс/минус 10 метров друг от друга. Так замерить сопротивление мультиметром, конечно, не получится. Кроме того, учитывается большая погрешность замеров.

Для замеров необходимо:

• подобрать качественный, точный, откалиброванный мультиметр;
• выяснить расположение заземляющего проводника и базовых элементов. При новой застройке это не представляет сложности, при старой требуется найти место вывода на поверхность заземлителя (обычно это проволока диаметром 6…8 мм, тянущаяся к дому);
• вогнать в землю металлический штырь (подойдет арматура) на расстоянии 5…10 м от основного заземлителя.

Далее проверка сопротивления мультиметром ведется по схеме.

Полученный результат не должен превышать 0,05 Ом. В противном случае заземление считается недостаточным для обеспечения безопасности.

Меры безопасности

Пользоваться мультиметром при напряжении свыше нескольких сотен вольт не рекомендуется. На многих мультиметрах в целях безопасности нанесена отметка, устанавливающая максимальный предел при измерении переменного напряжения – 750 В.

Кроме того, для работы на электроустановках свыше 1 кВ существуют ещё более жёсткие ограничения, которых необязательно придерживаться при работе в сетях с напряжением ниже этого предела. К тому же напряжение в 2 кВ, измеряемое «во всю длину» допустимого диапазона, легко создаёт статические наводки, могущие привести чувствительную цифровую электронику к электрическому пробою.

Используйте мультиметры, обладающие усиленным слоем диэлектрика на щупах, провода с двойным слоем изоляции. Ручки щупов не должны быть скользкими. Контакты и гнёзда на приборе должны быть защищены и закрыты от случайного попадания проводов и металлических предметов, капель воды и т. д. Работая в электроустановке с напряжением свыше 110 В, используйте защитные очки, диэлектрические перчатки, каску и специальный негорючий комбинезон из плотной ткани.

Дело в том, что к этому гнезду подходит низкоомный шунт, выдерживающий значительный ток. Ток короткого замыкания мощных источников питания, выдающих 10 и более ампер на замыкание, способен расплавить и поджечь провода прибора. При этом техник может получить ожог. Зачастую повреждается и сам прибор.

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.

Определившись с пределами изменения, подключаем щупы:

• черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
• красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

• Выставляем переключатель в соответствующее положение.
• Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
• Устанавливаем измерительные щупы:
  • черный в гнездо «COM»;
  • красный
    • в гнездо VΩmA, если ожидаемый ток будет меньше 200 мА;

    • в третье гнездо, если ток будет больше 200 мА.

• Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
• Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Читайте далее:

Как измерить силу постоянного и переменного тока мультиметром

Как мультиметром измерить силу тока

Как измерить сопротивление заземления

Как пользоваться мультиметром

Как выбрать мультиметр

Как прозвонить провода мультиметром

Что следует знать о двигателе перед его проверкой: 2 важных момента

В рамках излагаемой темы достаточно представлять упрощенный принцип работы и особенности конструкции любого двигателя.

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

• разбитые подшипники;
• попавшие внутрь механические частицы;
• неправильная сборка и другие причины.

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

• коллекторные с щеточным механизмом;
• асинхронные однофазные;
• синхронные и асинхронные трехфазные.

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Общие меры предосторожности

Как и с любыми другими электрическими приборами, при определении сопротивления мультиметром, существуют некоторые меры предосторожности. Соблюдение их позволяет защитить устройство от повреждений и повысить точность результатов

Несколько простых правил, которые следует помнить во время работ с мультиметром:

Тестировать только отсоединённые от цепи компоненты. На результаты тестирования включённых в схему элементы всегда будут оказывать влияние все остальные объекты цепи. Убедиться, что тестируемая цепь выключена. Иногда бывают обстоятельства, когда замеры отсоединённых компонентов невозможны

В этом случае очень важно обесточить схему. Кроме того, что любой ток может сделать недействительными любые показания, довольно высокое напряжение способно привести к повреждениям мультиметров

Обеспечить разрядку конденсаторам в цепи. Без этого условия измерения будут гарантированно искажены. Помнить, что диоды в цепи вызывают разбег в показаниях при изменении направления замеров. Учитывать, что утечки тока через пальцы в некоторых случаях способны исказить показания. При измерении больших сопротивлений этот эффект становится более заметным.

Большинство приборов способно удовлетворить самые разнообразные нужды домашнего мастера. Покупка даже недорогого мультиметра вряд ли разочарует непрофессионала при интенсивном использовании.

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

• Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
• В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
• Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
• После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Порядок прозвонки кабеля мультиметром

Как же нам прозвонить кабель мультиметром на разрыв? Если Вы не монтажник и далеки от электричества, то возможно стоит обратиться к тому, кто более близок. А если же Вы отважный искатель электрических приключений, то возможно Вам помогут мои советы по работе с режимом прозвонки на мультиметре.

Если начало и конец кабеля у нас в руках, или же щупы мультиметра достают до начала и конца кабеля, то ситуация простая. Например, у нас трехжильный кабель, но может быть и пяти и более жильный. Выставляем сектор “прозвонка”, подключив провода на измерение сопротивления. Одним проводом касаемся или сажаемся с помощью крокодила на один любой провод кабеля. Вторым концом поочередно тыкаем в жилы с другого конца кабеля. Та жила, при прикосновении к которой на экране появится значение ”0” или зазвенит прибор, и будет искомой. Лучше сразу начало и конец жилы промаркировать. Тут всё просто.

Ситуация намбер ту. У нас один конец кабеля в одном месте, а второй конец кабеля где-нибудь за тридцать километров. Вообще, прозванивать кабель полезно и жизненно необходимо. Так как бывает, что маркировка и адрес не соответствуют реальности из-за ошибок при прокладке. Подключишь такой кабель к сети, а напряжение придет не туда, куда надо. Или будешь испытывать АИДом, поставишь на другом конце кабеля человека, подашь 50кВ, а в это время на реальном конце этого кабеля будет сидеть монтажник и разделывать его. Всегда лучше перестраховаться. В общем, тут два варианта.

Вариант первый, когда рядом с обеими концами кабеля есть контур заземления. С одной стороны кабеля соединяем жилу с землей, это может делать ваш коллега. На другом конце кабеля один щуп мультиметра сажаем крокодилом, чтобы не держать, на землю (провод заземления), а вторым касаемся поочередно каждой жилы. Та, при касании к которой прибор издаст звуковой сигнал, и будет соответствовать той, которую соединили на другом конце кабеля с землей. Жилу с обеих сторон промаркировываем и аналогично расправляемся с оставшимися жилами. Естественно, прозванивать надо кабели, которые обесточены (на которых нет напряжения) и разведены (жилы не соединены между собой).

Сложнее будет прозванивать, если контура заземления нет, или он еще не приварен, не готов. Соединяем две жилы между собой с одной стороны. С другой стороны звоним жилы между собой, две должны звониться. Нашли те, что звонятся, следовательно третья, которая не звонится и есть искомая. Маркируем с обеих сторон. Также и с остальными. Но тут лучше проверять все три жилы, так как если проверять только одну, может оказаться, что она оборванная, есть разрыв. А так, мы проверяем попарно, что они целые.

Вот такие пару способов проверять провода, кабели на обрыв. Делать это можно как мультиметром, так и прозвонкой, которую можно соорудить самому.

Еще на заметку, не стоит думать, что если в кабеле три жилы и например все три разных цветов на входе, то и на выходе они будут тех же трех цветов.

Был случай, когда на входе розовый красный и синий провода, и на выходе аналогично. А при прозвонке по цветам не звонятся, хотя от автомата до токоприемника метров пять-десять через пол. Дело в том, что по пути может оказаться, что кабель состоит из нескольких частей, которые соединены через клеммник или муфту и порядок жил попутан из-за этого транзитного соединения. Поэтому всегда надо прозванивать, а не верить цветам.

Проверенные мультиметры

Со своим многолетним стажем в области электроники, я поменял много мультиметров. Хочу остановиться именно на двух марках, которые меня очень сильно радовали и до сих пор радуют в моем нелегком деле.

Мультиметры DT9205

Большой дисплей, удобный функционал, функция автоматического выключения, недорогая стоимость. Если вы полистаете страницы моего сайта, то увидите, что я использовал именно эти модели мультиметров в своей практике. Они очень удобные и долговечные. Да, они имеют большие габариты, но это того стоит. Такой мультиметр очень удобно лежит в руке.

Вот ссылка на Алиэкспресс. Старайтесь брать именно такой, какой на фото выше. Его стоимость в диапазоне 700-800 рублей.

Порядок использования

Так как мультиметров в нашем мире потребителей и производителей великое множество, дабы удовлетворить любого, даже самого искушенного или искусанного неудачным опытом покупателя, нет смысла описывать их виды и типы.

Разбор буду вести на примере личного тестера, с которым много где бывал, и в работе которого освоился. Начало пользования мультиметром лежит обычно в его задней части, порой эта часть находится под защитным чехлом. Речь идет о батарейке. Снять правильно чехол сперва может показаться непросто и даже невозможно, однако, принаровившись, задача оказывается элементарной. В моем случае это 9 вольтовая батарейка, которая прячется под крышкой. Крышка откручивается с помощью отвертки “+”. Батарейка порою разряжается, особенно если не отключать подсветку, и тогда следует ее заменить на новую.

Если с батарейкой всё нормально, то мультиметр можно включать. Тут встречаются варианты. В моём случае, прибор включается кнопкой вкл., а отключается кнопкой выкл, кои совмещены в одной.

Встречаются варианты, где включение-отключение осуществляется вращением центрального вращающегося диска. Положение отключено в данном исполнении находится в крайнем левом положении (-90 градусов).

При любом виде замера следует учитывать, что у провода, радиоэлемента может быть изоляция, как в виде оболочки, так и в виде краски. Порой эту оболочку придется срезать, а краску зачищать, например отверткой. Естественно зачищать не под напряжением.

В зависимости от необходимых задач мы будем подключать провода (их еще называют концы, но не стоит опускать их в воду(шутка)) в определенные отверстия на приборе. Далее разберем использование каждого вида измерения более подробно, но сразу оговорюсь про один момент. У прибора на каждом режиме измерения есть допустимая величина.

В случае с М4583 эта информация написана в нижней части под отверстиями. Напряжение до 1кВ, ток до 10А, ток до 200мА. То есть ток величиной более 10А (если вы не в курсе, ток опасен для человека) мерить прибором не следует, так как он сгорит, сломается, придет в непригодное состояние, не будет работать.

Сразу возможная вторая ошибка — провода мультиметра подключили на 200мА, а думали, что на 10А. В итоге необходимо будет покупать предохранитель. Чтобы найти предохранитель, необходимо отвинтить заднюю крышку и достать этого малыша. Покупается на местном радиомаркете или рынке в соответствии с номиналом, который написан на предохранителе. Или просто показываете продавцу и он сам подберет нужный.

Включив мультиметр, необходимо вставить провода. Тут есть 4 очевидных варианта и три не очень очевидных. У нас два провода и четыре отверстия.

• общий и “V-Ом-Гц” — измеряем сопротивление, напряжение постоянное и переменное, частоту
• общий и мА — измеряем ток, величиной до 200мА (в разных устройствах по разному)
• общий и А — измеряем ток, величиной до 10А — обычно для этого вида измерения используют клещи, так как, пока возникнет необходимость в таком измерении, данный вид измерения становится недоступным из-за неправильного пользования прибором молодым специалистом.

Включаем прибор — вставляем провода в “общий+V-Ом-Гц” — выставляем на круге сектор “диод-прозвонка” и соединяем концы. Тут возможно два варианта — если зазвонит, значит прибор исправен. Если же не звонит, то либо у Вас сломалась звонилка, либо неисправен один или оба из проводов, либо вы выставили не на прозвонку — в общем тогда прибор возможно неисправен. Вместо прозвонки можно смотреть на экран в режиме сопротивления. При замкнутых концах должно показывать значение близкое к нулю, при разомкнутых — 1.

Обычно, когда необходимо что-то измерить, мы представляем примерную величину того, что мы получим. То есть в розетке напряжение 220В, ток во вторичных цепях до 5А, в АСУшных цепях 20мА. Хотя, нет, не всегда эта информация известна. Поэтому при работе с мультиметром всегда выставляем максимальный предел измеряемой величины. Даже если в розетке 220В, лучше выставить на 700В и потом покрутить диск к уменьшению. Уменьшая предел, мы повышаем точность измерения. Я по крайней мере так думаю.

Измерение переменного тока

Для измерения переменного тока так же применимы вышеописанные методы, с той лишь разницей, что нужно использовать вольтметр переменного напряжения, а в случае с измерением сопротивления шунта – амперметр переменного тока.

Для измерения в цепях с частотой 50 Гц вполне сойдут и цифровые вольтметры и амперметры (при наличии у них таких функций). При более высоких частотах цифровые приборы малопригодны, их показания могут сильно отличаться от реальности. Стрелочные измерительные приборы в этом случае куда более подходящие.

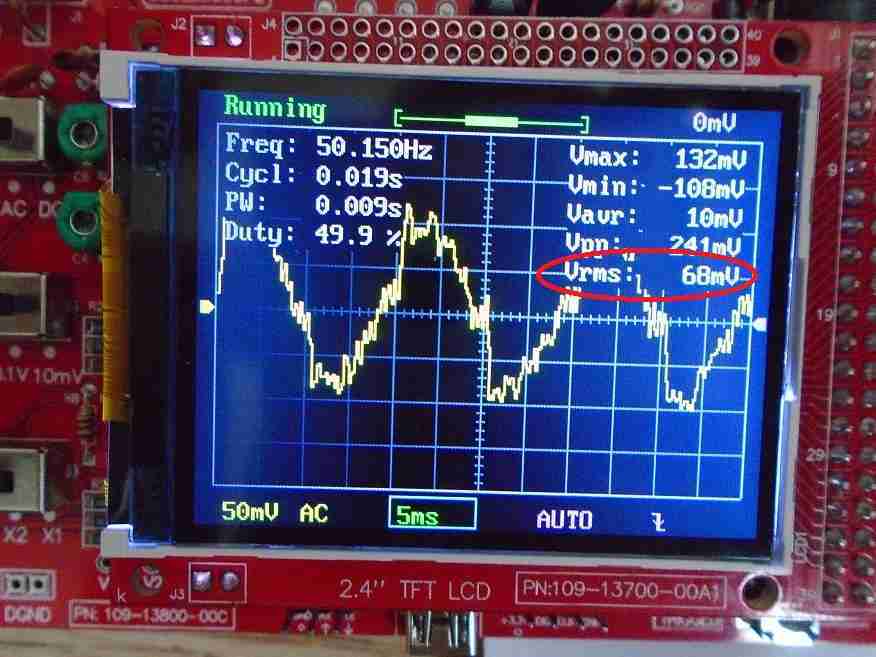

Однако самым лучшим вариантом измерения токов любой формы является осциллограф. Осциллограф подключается к шунту вместо вольтметра. Это позволит измерить размах тока или или среднее его значение. Другими словами – мы увидим ток “воочию”. Основная сложность при таких замерах – согласовать значения напряжений на осциллографе с сопротивлением шунта по закону Ома. Здесь могу посоветовать одно – калькулятор в начале страницы вам в помощь.

Хочется обратить внимание: при измерении переменного тока следует производит расчеты не по амплитудным значениям напряжения, а по среднеквадратическим – именно так принято в электротехнике измерять переменные токи и напряжения. Величины указываются усредненные, эквивалентные постоянным. Собственно это и стоит учитывать при использовании осциллографа

У цифровых “ослов” среднеквадратическая величина напряжения может рассчитываться автоматически, называется она “Vrms”

Собственно это и стоит учитывать при использовании осциллографа. У цифровых “ослов” среднеквадратическая величина напряжения может рассчитываться автоматически, называется она “Vrms”.

Вышенаписанное справедливо при измерении так называемых “действующих” токов, с относительно стабильной формой. Когда же нужно узнать пиковые токи – здесь в формулу рассчета (или калькулятор в начале) нужно подставлять амплитудные значения напряжений на шунте. Как говорится “все хорошо к месту” – в радиолюбительской практике требуются различные варианты.

<?php echo rating_bar(’21id’,5); ?>

Параметры для измерения

Мультитестер позволяет не только выяснить, какое напряжение в розетке, но и произвести следующие типы измерений:

• показатель переменного и постоянного напряжения и тока;
• электрическое сопротивление;
• емкость;
• температура;
• частота;
• характеристики диодов и транзисторов.

Измерения позволяют получить большой объем нужной информации. К примеру, проверив напряжение в батарейке, можно сделать вывод об остатке ее рабочего ресурса. Другой пример: новая лампа не горит, а после проверки напряжения оказывается, что проблема в электропроводке. Мультиметр поможет и в ситуации, когда нужно удостовериться, что электричество действительно отключено во всей квартире (при проведении электромонтажных работ).
