Как проверить магнетрон свч-печки на исправность: способы, инструкция, видео

Как проверить на исправность магнетрон?

По-сути, магнетрон является основной деталью для нормальной работы микроволновой печи. И в случае серьезной поломки большинство людей предпочитают приобретать новый прибор, а не чинить старый. Но если же печь все же вышла из строя, обязательно проведите диагностику магнетрона СВЧ-печи на исправность, чтобы удостовериться, что поломка вызвана именно неисправностью данной детали.

В случае отсутствия данных признаков, следует провести общую проверку микроволновой печи при помощи специального тестера.

Общая проверка

В первую очередь произведите отключение микроволновой печи от подачи электроэнергии. Для этого вытащите шнур электропитания из розетки. После этого проведите визуальный осмотр внутреннего отсека печи, что даст возможность обнаружить оплавленные стенки и места, которые в результате эксплуатации сгорели или же потемнели.

Подобная визуальная диагностика дает возможность обнаружить сгоревший предохранитель. В случае отсутствия каких-либо неисправностей, следует воспользоваться специальным измерительным прибором. Скрытую поломку магнетрона можно обнаружить при помощи тестера.

Проверка с помощью тестера

Важно проводить диагностику неподсоединенной к микроволновке детали. Проверка проводится в несколько этапов:

Подключение щупа тестера к клеммам магнетрона. В случае отгорания накала, на тестере будет отображаться бесконечность.
Осмотр основной печатной платы, в которой находятся диоды, резисторы, варистор и другие детали. С целью проведения проверки не нужно выпаивать каждый элемент, так как прозвон допустимо производить непосредственно на плате.
В случае прозвона термического предохранителя при комнатной температуре, должен происходить сигнал.
Проверка высоковольтного конденсатора должна осуществляться только на пробой. Если же он находится в нормальном, рабочем состоянии, то он будет показывать бесконечность. Если же конденсатор неисправен, то будет отображаться сопротивление, близкое к нулю.
Диагностика высоковольтного диода. Из-за последовательного соединения диодов в его конструкции, отсутствует возможность провести его осмотр. Уровень внутреннего сопротивления достаточно высок для проведения измерения. Поэтому следует убедиться, что в данной части нет пробоя. Для этого можно использовать мегомметр.

Принцип действия и конструкция магнетрона

Многие владельцы СВЧ-печей, изучая инструкцию по ее эксплуатации, задаются вопросом: «Что такое магнетрон и как он работает?». Магнетроном (от греч. magnetis — магнит, электрон) в радиоэлектронике называют мощную вакуумную радиолампу-диод, в состав которой входят:

анод-резонатор цилиндрической формы, изготовленный из меди;
катод, в который встроена нить накала;
кольцевые магниты, установленные на торцах лампы.

Магнетрон микроволновки – это электронная лампа высокой мощности, способная генерировать микроволны. Это происходит за счет взаимодействия катода и анода, что и провоцирует возникновение магнитного поля. СВЧ излучение, которое выделяется при работе магнетрона, способно влиять на молекулы воды, что находятся в пище. В результате излучения молекулы производят колебания, которые становятся источником трения, за счет чего и возникает тепло, разогревающее пищу изнутри

Принцип работы магнетрона заключается в торможении потока электронов в пересекающихся под углом 90° электрическом и магнитном полях. Распределение магнитного поля, образованного торцевыми магнитами, обеспечивается магнитопроводом, роль которого выполняет внешний кожух магнетрона, оснащенный фланцем крепления его к волноводу. Взаимодействие потока электронов, эмитированного из катода, с этим магнитным полем вызывает появление СВЧ-волн, которые улавливаются проволочной петлей и выводятся наружу при помощи излучающей антенны, помещенной в керамический цилиндр. В качестве антенны используется специальная трубка (штенгель), с помощью которой из лампы откачивался воздух. На нее плотно запрессован металлический колпачок.

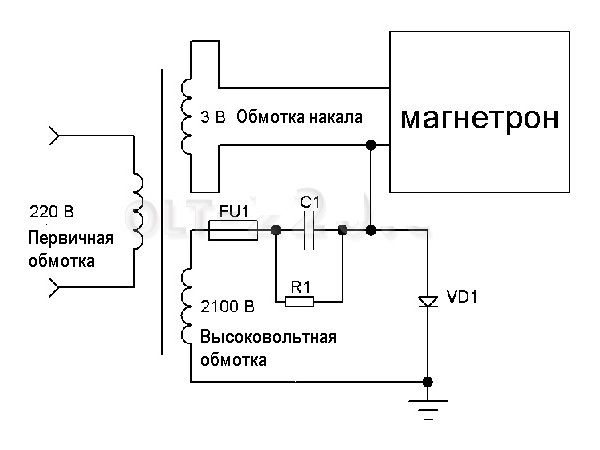

Подключение магнетрона.

В процессе работы магнетрон сильно нагревается, поэтому в его конструкции предусмотрен пластинчатый радиатор, который к тому же обдувается вентилятором. Кроме того, прибор оснащается термопредохранителем. Проникновению высокочастотного излучения по проводам электропитания препятствует высокочастотный фильтр, состоящий из проходных конденсаторов и индуктивных выводов.

Магнетрон представляет собой сложный электронный прибор, разобрать и отремонтировать который непросто даже профессионалу. Поэтому, убедившись в том, что не работает именно магнетрон, лучше всего воспользоваться услугами сервисной службы, располагающей подготовленными сотрудниками, а также необходимым инструментарием и запчастями.

Симптомы потенциальных проблем

Магнетрон — небольшой, но достаточно сложный и дорогой прибор, он может отказаться нагревать продукты по нескольким причинам

Из строя обычно выходит одна из частей устройства, и здесь важно корректное ее определение. Есть несколько распространенных причин для отказа микроволновки, но не со всеми неисправностями могут справиться даже в специализированных мастерских

Чаще требуется замена магнетрона, выявить такой случай — задача, подвластная хозяевам.

Признаки неисправности микроволновой печи:

Прекращение подогрева. Есть 2 варианта: прибор работает, однако абсолютно не греет, но иногда он функционирует, но не постоянно, а периодически.
Появляется искрение либо дым.
На внутренних стенках прибора обнаруживаются оплавленные участки.
СВЧ-печь во время работы издает непривычные звуки — гудит, жужжит.

Любой из этих фактов — причина, указывающая на наличие каких-либо неисправностей. В таких случаях необходима срочная диагностика и последующий ремонт. Однако некоторые ЧП исправить не удастся. К безнадежным случаям относятся такие ситуации:

нарушение вакуума;
обрыв/перегорание накала;
отсутствие генерации тока, несмотря на наличие напряжения и целостности нити накаливания;
короткое замыкание из-за пересечения анода и катода.

Основные неисправности

Во многих случаях магнетрон не поддаётся ремонту. Но прежде чем покупать новый, необходимо разобраться в причинах поломки. Возможно, удастся сэкономить, заменив всего одну деталь.

Как видите, поправимых случаев мало, но они есть. Прежде чем начать ремонт, проверьте систему на работоспособность.

Диагностика

Первая проверка на исправность — визуальная. Посмотрите, не сгорел ли колпачок антенны, нет ли деформации, пробоин, следов гари на корпусе, фильтре

Обратите внимание на целостность магнитов. Это поможет определить, где находится причина поломки

Если внешних признаков повреждения нет, можно прозвонить магнетрон мультиметром.

Включите тестер, установите режим 200 Ом. Прикоснитесь щупами к выводам. Целостная обмотка оказывает низкое сопротивление (приблизительно 0,5 Ом), вы услышите писк или звон.
Ничего не происходит — значит, оборвалась нить накала.

Чтобы прозвонить проходной конденсатор тестером, настройте самый большой режим измерения. Одним щупом прикоснитесь к любому из контактов, а вторым — к корпусу. Если всё в порядке — ничего не произойдёт, прибор покажет «∞» — бесконечность.

Заряд пробивает на корпус? Скорее всего, повреждена ёмкость конденсатора.

На рисунке выше изображена схема работы электровакуумного диода. На части «А» рисунка, составлена электрическая цепь состоящая из диода, батареи питания «В», и ключа «К». Ключ «К» разомкнут – следовательно, напряжение на аноде отсутствует «Ua = 0». Если нет напряжения, то ток анода тоже будет равен нулю «Ia = 0». На нить накала подано напряжение «Un» следовательно, катод диода разогрет, и самые активные электроны уже готовы покинуть его. Но своей энергии им для этого не хватает, поэтому они все еще находятся возле катода.

Магнитное поле ни как не действует на не подвижный электрон. Но если электрон, движущийся по прямой траектории под действием электрического поля, попадает в магнитное поле, то последнее влияет на траекторию движения электрона, отклоняя ее вдоль своих силовых линий. Таким образом, электрон двигавшийся по прямой, под действием магнитного поля начинает двигаться по дуге.

Это очень краткое описание работы магнетрона. Для тех, кто хотел бы познакомиться с принципом его действия поближе, даю ссылки на более подробные описания.

Магнетрон

Рисунок 1: МИ 29Г — магнетрон сантиметрового диапазона длин волн

Магнетрон

В дециметровом и сантиметровом диапазонах волн эффективным генераторным прибором является многорезонаторный магнетрон . Магнетрон это прибор для генерации электромагнитных колебаний сверхвысокой частоты (СВЧ), основанный на взаимодействии электронов, движущихся в магнитном поле по криволинейным траекториям с возбуждаемым электромагнитным полем.

Устройство магнетронов

Типичный многорезонаторный магнетрон представляет собой устройство (рис. 2), в центре которого вдоль оси расположен цилиндрический катод с подогревателем, окруженный многорезонаторной системой, выполненной в медном анодном блоке. Магнитная индукция направлена вдоль оси магнетрона. Анодное напряжение U_a между анодом и катодом создает электрическое поле, перпендикулярное магнитному.

Рисунок 3: Простейшая эквивалентная схема резонаторa

Замена магнетрона

Ремонт сломанного магнетрона не производится даже в специально оборудованных мастерских, поэтому придется приобретать новую деталь. Перед тем, как произвести извлечение магнетрона из СВЧ-печи, следует пометить контакты разъема, чтобы исключить путаницы в их подключении при установке новой детали. В случае неправильного подключения выводов, магнетрон просто не будет функционировать.

По-сути, произвести замену магнетрона на новый можно самостоятельно. Для этого достаточно уметь владеть отверткой, и уметь прозванивать диоды. Поэтому узконаправленные знания и навыки не требуются. Если же не удается найти определенную модель магнетрона для конкретной микроволновки, следует использовать наиболее подходящий аналог.

Само устройство магнетрона у всех производителей одинаковое, а вот их конструкция может различаться, поэтому важно обратить внимание на прилегание аналога к волноводу, которое должно быть плотным. В случае засохшей термопасты на термопредохранителе, следует заменить ее на свежую во время замены магнетрона

Эксперимент: влияет ли работающая микроволновка на мобильную связь

Сотовый телефон не работает на частоте в 2.45 ГГц — звонки в 2G/3G/4G и в последующем в 5G идут в других частотных диапазонах. Аналитики Mobile Research Group решили опытным путём доказать несостоятельность мифа о том, что излучение микроволновой печи может негативно повлиять на работу смартфона.

Эксперты отказались от идеи поместить смартфон внутрь печки. Результат такого эксперимента заведомо известен: телефон сгорит сам и при этом выведет микроволновку из строя. Чтобы проверить, как микроволновка влияет на мобильную связь, аналитики решили поместить телефон перед передней панелью работающей печки — именно там излучение за пределами микроволновки наиболее сильное.

Они отключили сотовую связь и оставили только Wi‑Fi в диапазоне 2.4 ГГц. Магнетрон работает именно в этом диапазоне и в теории может создавать помехи.

Большинство современных смартфонов-флагманов и моделей среднего ценового сегмента обзавелись двухдиапазонным Wi-Fi (2.4/5 ГГц). То же можно сказать и про домашние роутеры. Поэтому, если возникают ошибки при передаче данных, устройства переключаются в другой диапазон — и работа продолжается.

Помехи, которые могут возникнуть от печки, чётко ограничены местом, где она расположена, а также наблюдаются только во время её работы. Никакого другого влияния на связь микроволновка не оказывает — у неё для этого просто не существует технических возможностей.

Перегорание защитной слюды

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ? Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Из чего состоит магнетрон в микроволновке

Устройство магнетрона микроволновой печи весьма сложное. Основные элементы конструкции:

металлический колпачок на антенне магнетрона;
изолятор;
фланец с крепежными отверстиями;
кольцевые постоянные магниты (2 шт.), которые требуются для распределения магнитного поля;
радиатор, обеспечивающий охлаждение магнетрона;
тело магнетрона в виде цилиндра;
внешний корпус блока;
фильтр, образованный из переходных конденсаторов и дросселей (защищает от проникновения излучения из магнетрона);
контакты и изолятор.

Тело магнетрона представляет собой изоляционный керамический цилиндр, внутри которого находятся:

Анод — цилиндр из меди, состоящий из нескольких отсеков. В нем находятся резонаторы с проволочной петлей. Последняя соединена с катодом и выводится к антенне.
Катод — цилиндр с нитью накала, ответственный за создание потока электронов.

Принцип работы магнетрона заключается в образовании микроволнового излучения в результате взаимодействия электрического поля, созданного катодом при подаче на него высокого напряжения, и магнитного поля, создаваемого кольцевыми магнитами. Проволочная петля улавливает излучение и по антенне направляет его по волноводу в камеру. Так происходит разогрев пищи.

Порядок проверки

Чтобы проверить исправность высоковольтного преобразователя, нужно вооружиться мультиметром, также понадобятся:

отвертками с разными наконечниками;
плоскогубцы;
омметр.

Последовательность действий:

выключить аппарат — достать вилку из розетки;
открутить винты и снять кожух;
разрядить конденсатор;
снять клеммы с трансформатора;
проверить тестером катушки — если отклонений нет, ставят назад;
если обнаружено повреждение — оборвался провод или произошло замыкание, меняют устройство;
собрать печь и проверить ее функционирование.

Если прибор после предпринятых мероприятий по-прежнему не работает, следует продолжить поиск неисправностей или проверить устройство под напряжением.

Трансформатор со следами оплавленной изоляции и издающий запах гари не нуждается в дальнейшей проверке: он сломан и не подлежит ремонту.

Высоковольтный конденсатор запросто сохраняет огромный электрозаряд, поэтому перед измерениями его необходимо разрядить. Как этого добиться? Просто замкнуть его контакты друг с другом — это можно сделать, например, пассатижами.

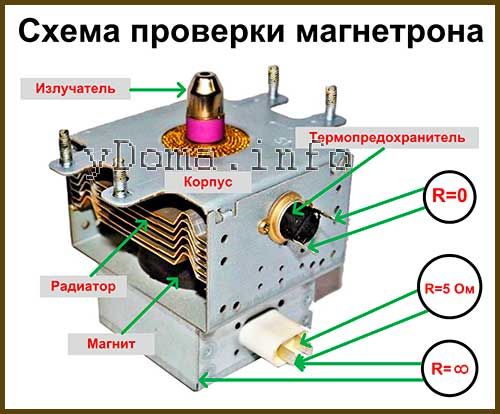

Как проверить магнетрон

Цена замены этой детали настолько высока, что многие предпочитают приобрести новую микроволновку, а не ремонтировать старую. Прежде чем отправить испортившийся прибор на помойку, необходимо убедиться в том, что проблема именно в этой дорогостоящей детали. Для этого необходимо проделать определенные манипуляции:

Первое, что вы должны сделать, чтобы проверить магнетрон – это отключить питание в микроволновке, выключив устройство из сети.
Осмотрите внутренние стенки микроволновой печи. В случае неисправности магнетрона, вы обнаружите оплавленные участки, потемневшие или сгоревшие стены.
Если внешних признаков нет, необходимо произвести диагностику тестером.
Проверьте, исправен ли предохранитель.

Основными признаками того, что магнетрон вышел из строя, являются странные звуки, дым или искры из печи. После таких внешних проявлений микроволновка перестает корректно работать.

Как проверить магнетрон в микроволновке

Итак, давайте ближе к делу. Так как стоимость магнетрона не такая уж маленькая, нам нужно убедиться, действительно ли неисправен именно он. Отключаем печь от питающей сети, открываем крышку и осматриваем все внутренности на наличие оплавлений, отгораний, ну и других видимых неисправностей. В моем случае был сгоревший высоковольтный предохранитель, неисправность которого была видна невооружённым взглядом.

На следующем этапе нам придется воспользоваться измерительными приборами, мультиметром или тестером. Нужно убедиться в исправности некоторых элементов микроволновой печи. Следует начать проверку с основной печатной платы, на которой расположены керамические резисторы, диоды, варистор, и другие. Выпаивать их не нужно, прозваниваем прямо так:

Затем следует обратить внимание на термопредохранитель. В моем случае стоит экземпляр на ток 10 ампер и температуру срабатывания 160 градусов

При обычной комнатной температуре он должен прозваниваться накоротко:

Высоковольтный конденсатор мы можем проверить при помощи мультиметра только на пробой, он должен показать бесконечность, если прибор покажет сопротивление близко к нулю, то, скорее всего конденсатор пробит, его нужно заменить. Также вы можете получить сопротивление около одного мегаома, это может произойти из-за того что в некоторых моделей конденсаторов внутри встроен резистор для разряда этого конденсатора. Если это так значит конденсатор целый:

Осталось проверить высоковольтный диод. Так как он состоит из нескольких диодов соединенных последовательно, проверить его исправность нам не получится, так как внутреннее сопротивление велико для мультиметра. Нам главное убедиться, чтобы он не был пробит. Удостовериться в целостности диода можно применив прибор под названием мегомметр. Скорее всего, он не найдется в домашнем хозяйстве:

В моем случае все детали были исправны, за исключением высоковольтного предохранителя. Соответственно подозрения пали на вышедший из строя магнетрон. Проверка магнетрона следует начать с прозвонки накала. Достаточно коснуться шупами тестера, в режиме измерения сопротивления, к клеммам магнетрона:

Прибор должен показать сопротивление единицы Ома. Если прибор покажет сопротивление бесконечность, то высокая вероятность что накал в магнетроне отгорел. Чтобы убедиться на сто процентов в этом, нам придется открыть крышку, под которой мы увидим два дросселя. Нужно удостовериться в нормальном контакте этих деталей с выводами. Также эти клеммы нужно проверить с корпусом магнетрона, прибор должен показать бесконечность.

В идеале магнетрон лучше всего проверить отдельно от микроволновой печи на стенде. Но в домашних условиях это сделать проблематично. Напряжение накала в 3,3 вольта мы еще где-то можем найти. А вот напряжение анода достигает 4000 Вольт, в домашних условиях это сложно реализовать.

Если все цепи питания исправны, то методом исключения мы удостоверились, что неисправен именно магнетрон. Поэтому придется приобретать новый. Я так и поступил. Был приобретён магнетрон фирмы LG 2M214, стоимость которого не превышает 30 долларов:

Установить новую запчасть, думаю, не составит большого труда. Может оказаться, так что будет отсутствовать оригинал в магазине. Поэтому придется подобрать аналог

Следует обратить внимание на мощность магнетрона, а также на крепежные отверстия и конфигурацию расположения разъёма контактов. Если высохла термопроводящая паста на термопредохранителе, её следует заменить новой:

Как поменять слюдяную пластину: тонкости и инструкция

В первую очередь СВЧ-печь отключают от электросети. Последующий алгоритм замены слюдяного элемента происходит по такой схеме:

Снять испорченную пластину. Она может крепиться карманом, который держится на саморезах, или защёлками.
Тщательно промыть снятый элемент. Нужно удалить всю грязь и остатки жира, чтобы они случайно не попали на новый экземпляр. В противном случае и его скоро придётся менять.
Подогнать новую пластину по размеру. Для этого на неё накладывают старую и обрезают, используя канцелярский или обойный нож.
Пробить в новом элементе отверстия для установки, если они требуются. Для этого подойдёт шило или сверло. Края отверстия следует выровнять наждачной бумагой.
Новую деталь хорошо промыть, чтобы убрать оставшуюся пыль. Пока пластина сохнет, внутреннюю поверхность в камере микроволновки тоже нужно помыть и обезжирить. Особенно в том месте, где будет крепиться слюдяной экран.
Место, где находилась пластина, также нужно осмотреть. Если там образовались подпалины из-за сгоревшего элемента, их зачищают наждачной бумагой и подкрашивают.
После подсыхания всех деталей приходит время для установки пластины. В зависимости от конструкции микроволновки, она ставится либо в специальный карман, либо под металлические «язычки». Если пластина крепится язычками, их необходимо хорошо прижать, чтобы деталь держалась.
После окончания процедуры необходимо проверить, работает ли микроволновка. Печь подключают к сети, внутрь ставят миску с водой и включают подогрев.

Слюда — необходимый элемент для любой микроволновой печи. Если пластина испорчена или вообще снята, включать микроволновку нельзя: возможно, она будет функционировать, но недолго. Гораздо проще и выгоднее поменять один элемент своими руками, чем в дальнейшем покупать новую СВЧ-печь или оплачивать дорогостоящий ремонт.

Ремонт неисправностей микроволновки самостоятельно

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

Микроволновка отключается от сети.
Происходит разрядка трансформатора (5 минут).
От дефектной детали отсоединяются клеммы, ее извлекают.
Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме

Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора

Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Неисправности магнетрона микроволновой печи

Микроволновая печь применяется в быту для быстрого приготовления пищи уже довольно давно. Серийно их начали изготавливать в 1962 году и очень быстро эти приборы стали незаменимы практически на любой кухне. Приготовление пищи в печи происходит посредством обработки продуктов короткими электромагнитными волнами частотой 2,45 ГГц (сантиметровый диапазон), которые перемещаются в пространстве со скоростью 299,79 км/сек. При этом сама микроволновая печь не вырабатывает тепло, а только излучает радиоволны сверхвысокой частоты (СВЧ). Взаимодействуя с продуктами питания, эти волны заставляют молекулы жидкости, находящиеся в пище, вращаться с большой частотой. Возникающее при этом на молекулярном уровне трение и нагревает еду. Источником СВЧ-волн служит магнетрон, являющийся неотъемлемой частью микроволновки.

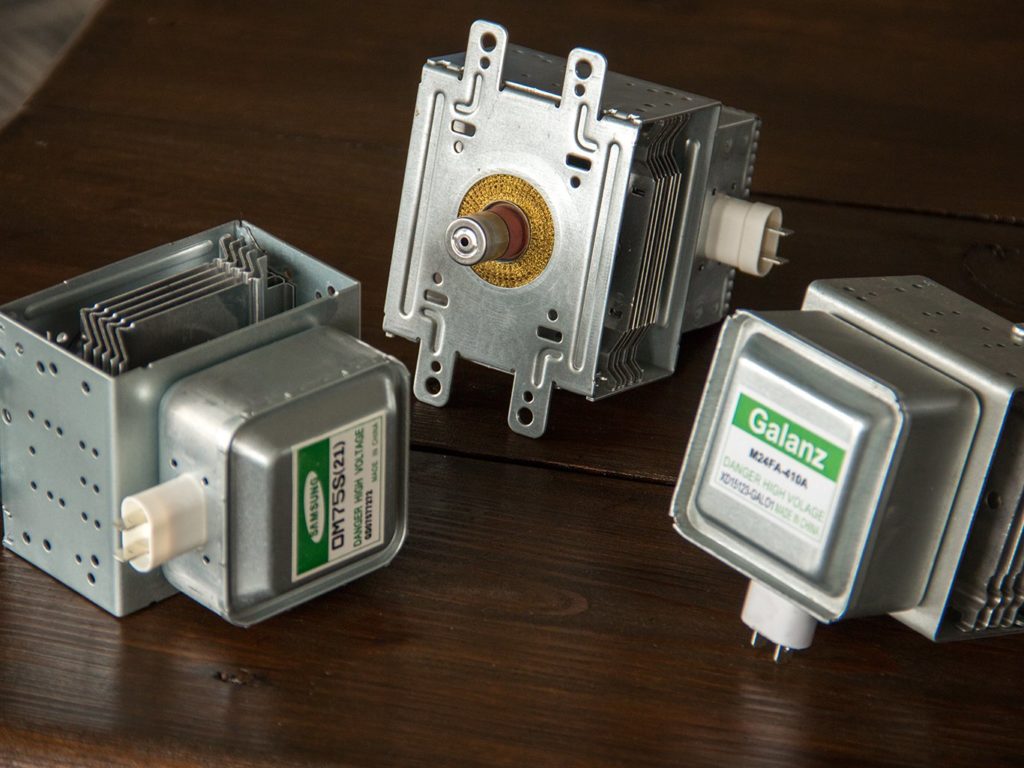

Различные магнетроны

Электрическая схема, устройство и принцип работы микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

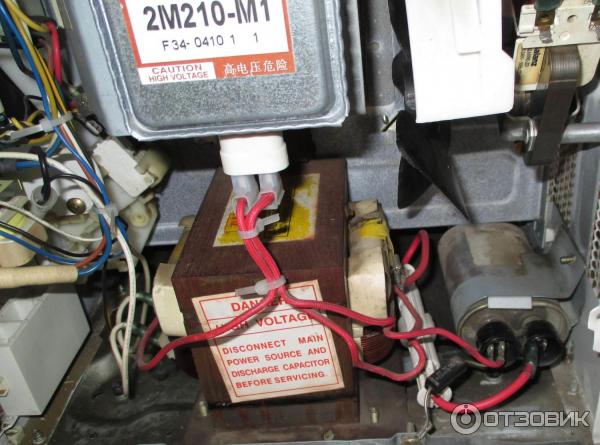

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Микроволновка плохо греет: в чем может быть причина и что с этим делать

В микроволновке размораживают продукты, готовят пищу и разогревают готовые блюда. Как всякий бытовой прибор, в процессе эксплуатации она может выйти из строя. Если после включения микроволновая печь плохо разогревает, разбираются, в чем причина неисправности. О том, можно ли устранить ее собственными силами, стоит ли обратиться к мастеру или покупать новую печку, расскажем далее.

Основные причины, по которым микроволновка плохо греет

Микроволновка слабо греет пищу по внешним и внутренним причинам. Внешние устраняют собственными силами. При внутренних неполадках СВЧ-печь разбирают либо сдают в мастерскую.

Снижение электрического напряжения

При напряжении менее 220 В мощность СВЧ-излучения падает, и прибор слабо греет. При продолжительном снижении напряжения магнетрон перестает работать.

Если проблема возникла из-за нестабильного напряжения в сети, устанавливают стабилизатор. При перегруженности розетки несколькими приборами, которые работают одновременно, прокладывают отдельные линии электропитания для каждого из приборов.

Выбор неправильного режима

Если в печи установлена функция «Разморозка», пища не нагреется до необходимого уровня. Поэтому при разогреве блюда устанавливают соответствующий режим.

Дверца неплотно прилегает к корпусу

В процессе эксплуатации прибор изнашивается. Крепления, которые удерживают дверцу, разбалтываются, стираются. Замок слабо защелкивается и образуется щель. В нее попадает холодный воздух из внешней среды. Это увеличивает время разогрева продуктов.

Чтобы выявить неплотное прилегание, между дверцей и корпусом пропускают лист бумаги. Если он свободно проходит, значит, проблема есть. Чтобы ее устранить, в микроволновой печи подтягивают соединения либо меняют защелки.

Загрязненность прибора

Если микроволновка долго греет по причине загрязнения, ее очищают. Чтобы бытовой прибор работал стабильно и долго, его периодически промывают влажной губкой от остатков пищи и жира.

Поломка предохранителей

Вышедшие из строя предохранители меняют на новые. Для этого снимают заднюю крышку: поврежденные отличаются черным цветом и вздутой формой.

Важно! При разборке микроволновой печи ее обязательно отключают от электрической сети

Поломка таймера либо панели управления

Происходит при длительной эксплуатации бытового прибора либо при неаккуратном обращении (чаще всего встречается у микроволновок Samsung). Таймер отключается раньше установленного значения, продукты не успевают прогреться.

Поломка инвертора

Инвертор отвечает за экономию потребляемой электроэнергии. Его поломка — частая проблема, характерна для инверторных микроволновок. Неисправность устраняют в сервисном центре.

Неисправность магнетрона

Магнетрон обеспечивает работу микроволновой печи. Служит он 5-7 лет, дешевые китайские приборы — около 1 года. В процессе эксплуатации мощность микроволн снижается, печь начинает плохо греть. О неисправности магнетрона свидетельствуют черные пятна на стенках, микроволновка во время включения производит громкое гудение и шипение. Для восстановления эмиссии используют сложное оборудование, которое отсутствует в большинстве сервисных центрах. Поэтому магнетрон меняют.

Совет. Если срок гарантии на прибор не истек, на ремонт его относят в сервисный центр.

Другие причины

Если микроволновая печь разогревает пищу через раз или два, причиной могут быть:

Микропереключатели, которые не срабатывают при закрывании дверцы. Для устранения неполадки их меняют.
Ослабление контактов на клеммниках. Для решения проблемы печь разбирают, болты подтягивают.

Что делать, если микроволновая печь греет посуду, а не продукты

Принцип работы микроволновой печи заключается в том, что излучаемые магнетроном микроволны воздействуют на молекулы воды, содержащиеся в продуктах. Они начинают хаотично двигаться, и пища равномерно разогревается. От разогретой еды тепло передается посуде. Если при разогреве пища не нагрелась, а тарелка стала горячей, это говорит о том, что посуда не подходит для СВЧ-печи.
