Монтаж греющего кабеля для обогрева труб внутри и снаружи

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм, и у внутренних – 5*7мм.

Ошибка №4

Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

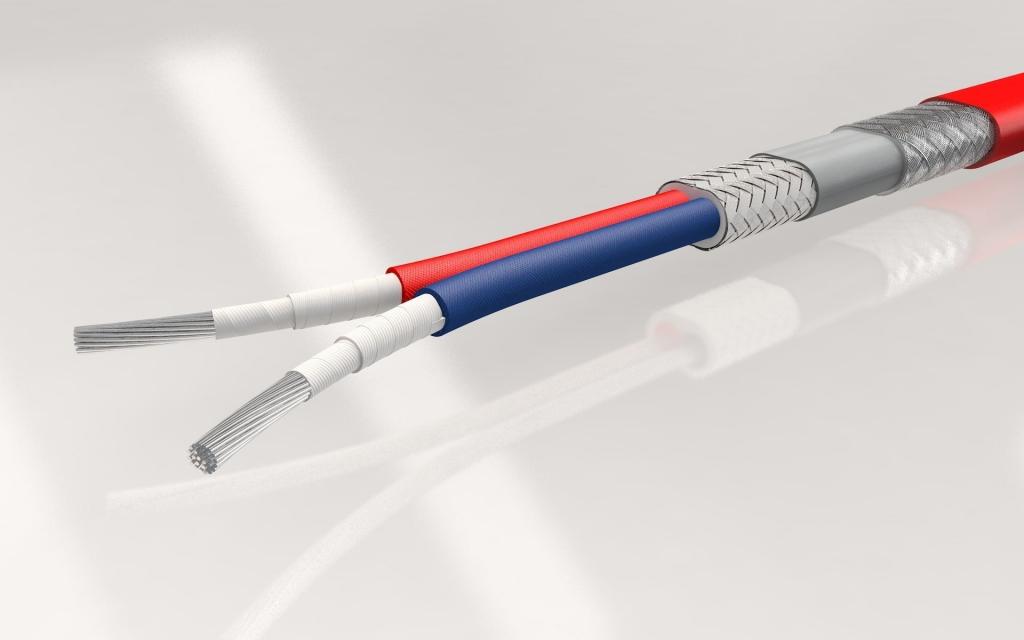

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

бронированный, защитный экран или оплетка

Ошибка №5

Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении — сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Преимущества и недостатки

Выделим основные преимущества саморегулирующегося кабеля:

1. Возможность разрезать на отрезки произвольной длины (обычно не менее 20 см). Свойства и характеристики изделия не изменятся. На поверхности отсутствуют непрогретые участки. Аналогично нет участков с чрезмерно высокой температурой.
2. В процессе монтажа провод или отрезки можно перекрещивать между собой. При обогреве водопроводов это даже рекомендуется делать. Кабель не будет перегреваться, поэтому не выйдет из строя.
3. Даже в случае обрыва провод сохраняет работоспособность. Обрыв токоведущей жилы не приводит к выходу из строя: до этого места кабель продолжает функционировать.
4. При обогреве труб данным кабелем можно применять элементы, расположенные внутри. Это приводит к увеличению КПД.
5. Не требуется использовать датчики тепла и терморегуляторы. Кабель подключается напрямую к источнику напряжения или через выключатель.

https://youtube.com/watch?v=HYkSbbvh8Ks

Не обошлось и без недостатков. Основным из них является стоимость изделия. В зависимости от модификации при идентичной мощности и длине саморегулирующийся кабель можно стоить в два или три раза дороже резистивного или зонального изделия.

Другим существенным недостатком является то, что с его помощью на обогрев сильно замороженного участка уходит больше времени. В иных случаях его мощности может попросту не хватить. Таким образом, саморегулирующийся провод предназначен для постоянного нагрева, поддержания номинальной температуры. С другой стороны, низкое потребление электроэнергии позволяет это сделать без существенных затрат.

Приспособления для прокладки

Основные устройства помогающие прокладывать кабель в траншеях и туннелях — это ролики. В непосредственной близости от раскаточного барабана ставится приемный ролик.

Ширина его должна быть не меньше ширины самого барабана. Если у вас в комплекте инструмента отсутствует подобный ролик, его можно заменить самодельной конструкцией.

В ней, в качестве направляющих, применяют полиэтиленовые трубы. При скольжении полиэтилена по полиэтилену, очень низкий коэффициент трения. Поэтому такая конструкция во многих сложных условиях монтажа вполне оправдана.

Перед непосредственным спуском кабеля в траншею (канал), ставится опорный ролик или желоб.

Уже в самой траншее используются простые линейные ролики. У них на раме должны быть отверстия. Через них ролик можно зафиксировать на любой поверхности.

На углах трассы применяются поворотные ролики.

Причем через специальные крепления по бокам, можно собрать целую поворотную систему.

Помимо вышеперечисленных применяются и специальные:

устанавливаемые в распорку траншеи

на край траншеи

Длительное нахождение (лежание) кабеля на раскаточных роликах более 3-х часов не допускается.

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

резистивные

саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1

Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

Области применения греющих кабелей

Греющие кабели применяются для обогрева водопроводных, канализационных, дренажных труб, в системах оттаивания водосточных систем, на магистральных и технологических трубопроводах.

Главная задача систем подогрева трубопроводов — не допустить замерзания жидкости в трубе. Лед не только закупорит трубу, он может привести к ее повреждению. То же самое касается водосточных систем: наледи, которые образуются в желобах и трубах, увеличивают массу водостока. Как правило, это заканчивается обрывом системы с последующим ремонтом или полной заменой.

Еще одна важная область применения — поддержка рабочих температур трубопроводов на различных производствах независимо от времени года и обеспечение нормальных эксплуатационных температур в трубопроводах горячего водоснабжения.

В России с ее холодными зимами вопрос правильного типа обогрева труб стоит особенно остро.

Преимущества греющего кабеля

Картинка 4. С близкого расстояния

Покупатели на практике уже выделяют положительные стороны этих изделий:

1. Доступные цены.
2. Устойчивость к воздействиям любого характера – биологического, термического, климатического, химического. Согревать конструкция будет при любых обстоятельствах.
3. Отсутствие вредных воздействий на здоровье окружающих людей.
4. Простая эксплуатация.
5. Долгий срок службы, составляющий от 25 лет и дольше.
6. Широкая сфера применения, которой может похвастаться провод нагревательный.
7. Самостоятельный контроль подачи тепла. Значит, пользователь сам может включать и выключать систему, когда ему удобно.

Как подключить кабель?

• В термотрубу продевается кабель, после чего с одной его стороны снимается 5 см верхнего слоя и 1 см алюминиевого. Появившиеся провода очищаются от изоляционного слоя и разделяются.
• Берутся трубы немного меньшего размера и одеваются на каждый провод. Их концы нагревают и зачищают до 6 мм, объединяют, после чего зажимают в железной трубке.
• С кабеля питания снимается верхняя оболочка до 8 см и раскручивается на части. Один провод оставляют длинным для заземления, все остальные обрезают на 3 см. Все проводки зачищают до 6 мм.
• Питающие и греющие провода вставляют в железную втулку, установленную в термотрубе, после чего нагревают и сильно зажимают.
• С помощью термоустойчивой ленты изолируют места соединения.
• Потом используют трубу, шире по размеру, которой закрывают соединение.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Параметры

Диапазон рабочих температур этого изделия мы выяснили. Следует сказать, что в большинстве случаев предел составляет 65 °С. Характеристики саморегулирующегося греющего кабеля немногочисленны. Основная – это зависимость потребляемой мощности от температуры окружающей среды.

Как работает такой нагреватель? При понижении температуры на каком-либо участке трубы сопротивление между жилами понижается. В этом месте протекает больший ток, поэтому температура нагрева повышается. По этой причине производитель заявляет, что кабель саморегулирующийся. Но это не совсем верно. Регулировка нагрева происходит в небольших пределах, что отражено в таблице:

Температура окружающей среды (°С)	Потребляемая мощность (Вт/м)
0 и ниже	32.5
+5	31.5
+10	30

Как можно видеть, мощность уменьшается незначительно, хотя при плюсовых температурах нагрев должен вообще отключаться. Характеристики изделий от разных производителей отличаются, однако уменьшение мощности при нагревании не превышает 15 %. Как эту ситуацию исправить, разберемся далее.

Что такое греющий кабель?

Система кабельного обогрева как жилых, так и нежилых помещений получает все большее распространение. Целью применения греющего кабеля является сохранение необходимого температурного режима. Кабель, который преобразует электрическую энергию в тепловую, называется греющим. Кабельная система обогрева помогает сделать жизнь более комфортной.

Греющий кабель – принцип работы и применение

Современный греющий кабель функционирует как любой электронагревательный прибор. Чем выше сопротивление материала прохождению электрического тока, тем больше тепловой энергии выделяется на нагревательном элементе. Устройство подсоединяется к электрической сети, имеющей напряжение 220 В, и при прохождении электричества через него выделяет тепло. Применение греющего кабеля может быть в таких областях:

• подогрев пола, стен и потолков;
• поддержание температурного режима для твердеющего бетона становится особенно актуальным в холодных погодных условиях;
• устранение обледенения кровли, водосточных труб и лестниц;
• обогревание зеркал для устранения конденсата;
• обогрев почвы широко применяется в теплицах;
• предотвращение промерзания водосточных и канализационных труб;
• поддержка нужной температуры жидкости и воды, и так далее.

Назначение греющего кабеля

Для предотвращения описанной выше ситуации был изобретен саморегулирующийся греющий кабель для обогрева труб. Это произошло не очень давно. Патент на него выдан в 2003 году. Раньше трубы утепляли, но часто этого было не достаточно. Применение греющего кабеля избавило от множества проблем, однако утепление пока никто не отменял.

Единственная задача нагревающего кабеля поддерживать плюсовую температуру воды в водопроводе или сливе. Это предотвратит разрыв труб. До какой температуры нагревается греющий саморегулирующийся кабель? Разные производители указывают показатели от 65 °С до 100 °С.

Состоит кабель из двух медных жил, идущих параллельно. Пространство между ними заполнено токопроводящим составом, меняющим сопротивление (в зависимости от температуры). Кроме того, в конструкции кабеля предусмотрены теплостойкая изоляция, экранирующая оплетка и еще один изоляционный слой. Далее рассмотрим, до какой температуры нагревается саморегулирующийся греющий кабель.

Особенности греющего кабеля

Кабель для водопровода используется для того, чтобы вода в трубах даже при отрицательных температурах оставалась в жидком состоянии. По сути, это обычный нагревающий элемент, преобразовывающий электрическую энергию в тепло, с учётом необходимой температуры.

Конструктивные особенности, которыми должен обладать греющий кабель для водопровода, следующие:

1. Многослойность, имеет несколько слоёв изоляций (по ГОСТу минимум 2).
2. Повышенная гибкость. Это позволяет проводить монтаж кабеля на трубопровод любой конфигурации.
3. Устойчивость к внешним воздействиям, перепадам температур.
4. Невосприимчивость к агрессивным условиям. Внутри должна присутствовать прокладка в виде фольгированного экрана или медной оплётки. Это позволяет избежать замыкания, нейтрализует магнитное поле.

Внутренняя начинка кабеля Источник koffkindom.ru Чтобы правильно выбрать греющий кабель, следует учитывать основные характеристики:

1. Достаточная мощность проводимости для внутренней укладки на один погонный метр – 10 Вт/м.
2. Если установка проводится наружно, то это показатель должен быть увеличен минимум до 20 Вт/м.

Эти нюансы следует учитывать при выборе провода так же, как и другие показатели:

• Длина. Замеряется не только расстояние, где будет проводиться прокладка изделия, но и метраж, который потребуется, чтобы завести провода в отверстия. Значительное завышение длины может привести к тому, что при замыкании или перегибе прибора, выйдет из строя вся обогревательная система.
• Число внутренних жил. Провода производятся разной толщины, имеют различное удельное сопротивление проводника. Один и тот же диаметр может отличаться внутренней начинкой, то есть, количеством жил.

Одножильный и двухжильный кабель Источник sjevi.ru

Форма сечения. Круглая – чаще применяется для наружной оплётки. Плоская – такой провод удобно заводить внутрь трубы.

Следует также учитывать максимально допустимую температуру провода в отключённом состоянии.

Сращивание силовой проводки

Соединение силовых кабелей влияет не только на безопасность. Хотя оборванный провод под напряжением принесет достаточно неприятностей. Некачественный сросток может вызвать искрение под нагрузкой, прогрессирующее увеличение сопротивления, и стремительный нагрев. Несмотря на негорючую изоляцию, это может вызвать пожар.

Кроме того, плохой контакт в месте сращивания, приводит к потере мощности кабеля, сила тока может снизиться.

Казалось бы, зачем использовать куски провода, если можно протянуть неразрывную цепь. Однако в реальности случаются обрывы (необходимо делать аварийный сросток), да и кабеля может банально не хватить. Поэтому вопрос: «как соединить силовой кабель?» волнует многих.

Есть несколько простых правил:

1. Кабель с несколькими проводниками сращивается со смещением каждого провода. Что это значит на практике? Два (и более) соединений не должны находиться напротив друг друга.Это касается кустарного ремонта (именно его вы и будете выполнять). Профессиональные электрики сращивают силовой кабель с применением специального оборудования.

2. Для того чтобы иметь ремонтный запас длины кабеля, при его вводе всегда оставляют петлю.
3. Соединять силовой кабель можно с помощью пайки тугоплавким припоем, но лучше организовать механический сросток. Для этого предусмотрены обжимные гильзы.
4. После соединения, необходимо восстановить изоляцию и внешнюю оболочку. Если характеристики диэлектрика будут отличаться от заводских, кабель нельзя считать безопасным. Пусть полученная муфта выглядит не эстетично, она может быть вдвое толще, чем диаметр кабеля. В данном случае важна защита соединения, от внешних воздействий.

Соблюдение всех требований и рекомендаций сохранят не только электрооборудование, но и ваше здоровье.

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Виды нагревательного кабеля

Виды греющих проводов для водопроводных труб достаточно разнообразны. По схеме тепловыделения их можно разделить на резистивные провода, провода с минеральной изоляцией и саморегулирующиеся.

Резистивный греющий кабель может быть линейным и зональным. Линейные провода отличаются тем, что в них выделяется тепло в процессе прохождения тока по нагревательной жиле. В свою очередь, провод может быть дву- или одножильным. Провод также может иметь несколько жил спиральной или линейной формы. Недопустимо произвольно резать такой кабель.

По своему устройству греющий саморегулирующийся кабель имеет схожие черты с резистивным кабелем. Он также состоит из 2-ух жил, проводящих токи, но в нем отсутствует изолирующее покрытие. По всей длине кабеля тепловыделение может меняться: когда температура воздуха на улице поднимается, возрастает сопротивление полимера и снижается тепловыделение. Функция саморегулирования помогает исключить перегревание и перегорание изделия. Данный вид провода разрешается нарезать секциями от 20 см и до нескольких метров в длину.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники

При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2

Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3

При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Изготовление домкрата своими руками

Домкрат для подвешивания кабельных барабанов может быть изготовлен самостоятельно, при соблюдении некоторых условий. Для создания подобной конструкции понадобится швеллер толстостенная труба D 50 мм, две резьбовые М 22 шпильки длиной по 40-50 см, 2 гайки М 22, сварочный аппарат.

1. К отрезку швеллера длиной 60 см, по средине под углом 90° приваривается труба длиной 50 см
2. В верхней части трубы вваривается втулка, таким образом, чтобы винт, плотно проходя сквозь ее отверстие, помещался внутрь трубы
3. К одному концу винта приваривается кусок швеллера, образуя ложе
4. На другой конец винта, до ложа накручивается гайка с приваренным к ней воротком
5. Свободный конец шпильки помещается во втулку и опускается в трубу
6. Вторая стойка изготавливается таким же образом
7. Для большей устойчивости в стороны от трубы можно приварить дополнительные упоры
8. На ложа между двумя стойками укладывается труба, которая продевается в отверстие барабана. Вращая гайки посредством воротков, шпильки выдвигаются из труб, поднимая перекладину с катушкой.

Как самому отремонтировать нагревательный кабель?

Любая система, будь то обогрев полов, пандусов, лестниц и т.д., рано или поздно выходит из строя. Для устранения неисправностей нагревательных приборов целесообразно тут же обратиться к специалистам, т.к. это весьма специфическое и сложное дело, требующее определенных знаний и опыта работы. Но и своими руками сделать это вполне возможно, если вы твердо уверены в своих силах.

Часто бывает, что при установке в ванной комнате пандусов или нового напольного покрытия целостность греющего кабеля нарушается, случается замыкание и «сгорание» всей системы.

Обрыв кабеля – довольно неприятная проблема, которая требует демонтажа напольного покрытия. Любой ремонт, помимо дискомфорта, требует весомого денежного вклада. Но сегодня существуют специальные приборы, позволяющие проводить диагностику своими руками и быстро находить места замыкания и обрывов. Это позволит избавиться от лишних хлопот, связанных с тратой времени и денег, ведь вы будете вскрывать только пару плиток непосредственно над местом нарушения целостности провода.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6

При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7

Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8

Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9

При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Как выявить проблемы

Прежде чем электричество поступит к нагревательным элементам, оно проходит через термостат. Это прибор, который регулирует подачу тока: если пол нагрелся до заданной температуры, происходит автоматическое отключение питания. При охлаждении – ток снова поступает.

У терморегулятора есть электронное табло, которое показывает напряжение, чтобы проверить, как он работает, необходимо:

• демонтировать прибор;
• с помощью мультиметра замерить напряжение, выставляя максимальную температуру пола – датчики должны показывать 220 В;
• затем ручку реле нужно повернуть в обратное направление – выставить минимальную температуру – датчики должны показать отсутствие напряжения.

Измерение сопротивления кабелей электрического теплого пола

Таким образом, можно проверить работает ли реле и сам терморегулятор.

Для определения исправности греющего кабеля необходимо измерить его сопротивление. Делается это с помощью мультиметра, следующим образом:

Расчёт укладки теплого пола

• значение сопротивления нужно разделить на напряжение – 220 В – получится величина тока, который проходит по системе;
• величину тока нужно умножить на напряжение (220В) – получается мощность электрического пола, которая не должна отклоняться от заявленной производителем (указанной в паспорте системы) на 5%.

Если есть отклонения, они свидетельствуют о неисправности нагревательных элементов.

Виды греющего кабеля

Специалисты выделяют два основных вида изделия:

1. Резистивный, в котором проводники тока исполняют функцию элементов нагревания. Такой нагревательный кабель для труб применяется все реже.
2. Саморегулирующий самый «умный» и удобный в использовании. Такой саморегулирующийся нагревательный кабель сегодня становится все более популярным.

Саморегулирующий греющий кабель

В состав этого кабеля входит от одной до нескольких жил, изолированных друг от друга специальной оболочкой. Саморегулирующийся греющий кабель может применяться в разных областях. Он самостоятельно поддерживает необходимую рабочую мощность и количество выделяемого тепла в зависимости от погодных условий. Работа кабеля зависит от сопротивления, то есть, если оно возрастает, подача тока снижается, за счет чего снижается и мощность. Он сам выявляет участки, где нужно поднять или опустить градус.

Резистивный греющий кабель

В состав кабеля входит одна или две изолированные жилы фиксированной длины, не подлежащие самостоятельной обрезке. Этот вид не дает шанс менять мощность без использования терморегуляторов. Применяют такой греющий кабель для канализационных труб. Существует подвид этого кабеля – зональный, состоящий из двух параллельных жил, через которые проходит ток. Элементом нагревания выступает проволока, прикрепленная к жилам на фиксированном расстоянии. Этот вид кабеля можно отрезать по выделенным меткам.
