Установка подрозетника в бетонную стену

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

• разметить стены в зоне предполагаемого монтажа;
• высверлить посадочные отверстия в необходимом количестве;
• закрепить подрозетники в отверстиях;
• выполнить окончательную отделку поверхности стены;
• смонтировать механизмы и подключить кабели питания;
• установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

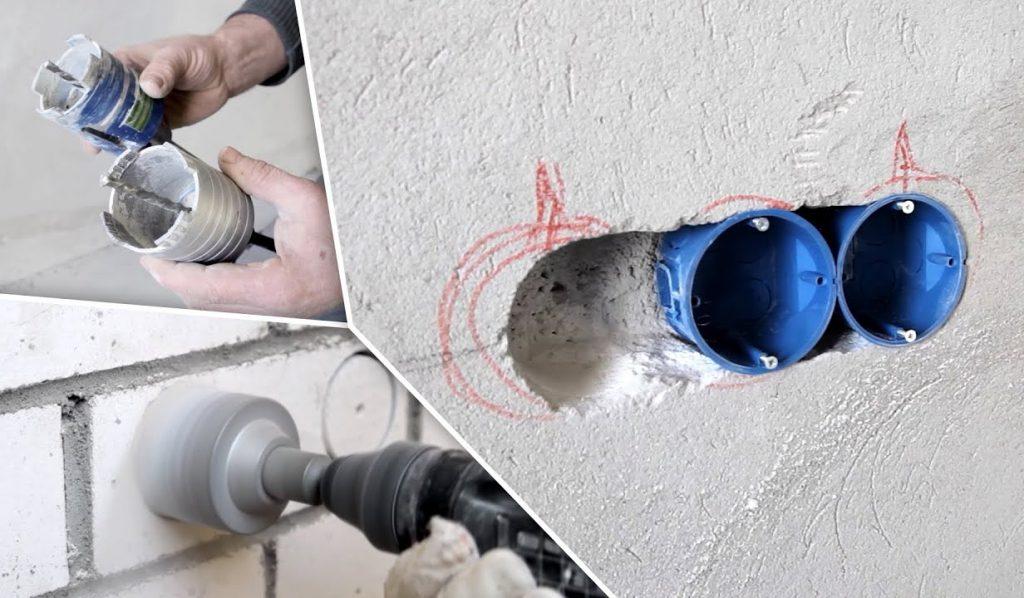

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Пошаговое исполнение

Установка розетки в бетонную стену начинается с подготовки всех необходимых принадлежностей.

Инструменты и материалы

Перфоратор. Без него задумываться о создании качественного гнезда своими руками нет смысла. Долотом вы будете слишком долго и криво высекать нужное отверстие. Можно, правда, обойтись ударной дрелью для сверления бетонных стен, но её механический удар гораздо хуже пневматической системы электрического «молотка».

Подходящий перфоратор, который не только облегчит задачу, а вообще сделает её выполнимой

Сверло для розеток по бетону, которое имеет форму короны и способно создавать ровные круглые отверстия даже в столь прочной поверхности.

Фреза по бетону для розеток имеет специальную форму и резцы

Сама розетка с необходимым количеством выходов.

Модель с двумя гнёздами для штекера

Пластиковый подрозетник красного цвета

• Шпаклёвка. Пригодится для заделывания щелей вокруг установленного подрозетника.
• Отвёртка. В обязательном порядке для свинчивания корпуса.

Разметка

Нанесение места расположения точки электропитания на стену

Монтаж розетки в бетонной стене начинается с определения её будущего расположения. Высота над полом обычно определяется в соответствии с европейским стандартом и составляет 30 см или с советским – 90 см

Также обратите внимание на то, где будет расположено наибольшее количество аппаратуры, чтобы ограничить применение в дальнейшем менее удобных удлинителей

Но нам для правильности выполнения работ более важен центр точки питания, его мы и отмечаем при помощи круга и креста, как показано на рисунке. Если же предполагается использование изделия с несколькими гнёздами, то необходимо отметить их все. Для этого от первого отступаем 71 мм в нужную сторону, так как именно такое общепринятое межосевое расстояние между подрозетниками.

После того, как отметите все розетки, прочертите линии прокладки проводов для источника электрического питания.

Сверление

Проделывание отверстия в бетонной стене

Инструкция небольшая, но очень важна точность её исполнения и твёрдость руки:

• Вставляете насадку с «коронкой» в стволовую часть перфоратора.
• Приставляете инструмент строго перпендикулярно к отмеченной позиции.
• Включаете аппарат и погружаетесь до упора в бетон.

Создание штроб и укладка проводов

Резка железобетона алмазными кругами осуществляемая «болгаркой»

Электричество в розетках само по себе не появится, необходима подводка проводов от щитка распределения электроэнергии. Для этого режутся в стенах штробы с помощью угловой шлифовальной машинки для бетона или электрического штробореза.

Защитные очки и респиратор спасут ваши глаза и органы дыхания от попадания пыли

Затем в готовые канавки укладываете и закрепляете провода.

Монтируем подрозетники

Разберём для примера, как поставить розетку в бетонную стену, имеющую два гнезда:

Соединяем два одиночных подрозетника.

Каждое гнездо должно иметь свой пластиковый подрозетник

• Устраняем заглушки, мешающие попаданию кабеля внутрь.
• Также обрезаем по периметру изделия все лишние компоненты, препятствующие их плавному вхождению в подготовленные отверстия.
• После всех проделанных манипуляций примеряем изделие и, только убедившись в том, что оно становится правильно, переходим к следующему этапу.

Не перекошены, не выступают, не проваливаются

Перед тем, как закрепить розетку в бетонную стену, грунтуем посадочное место. Так мы обеспечим достаточный уровень адгезии.
Размешиваем шпаклёвку и наносим её вглубь отверстия.
После чего вдавливаем туда подготовленные и соединённые с проводами подрозетники

Важно при этом выставить их абсолютно ровно по отношению к плоскости стены.

Фиксация пластиковых элементов с помощью шпатлёвки

Отделка стены

После того, как шпаклёвка застынет, и подрозетники приобретут стойкое положение, переходим к отделочным работам:

• Наносим грунтовку вокруг изделий.
• Затем шпаклюем, выводя единую со стеной поверхность.
• При помощи наждачной бумаги зашкуриваем возможные неровности.
• Заклеиваем обоями или другой финишной отделкой с подготовленными в ней заранее отверстиями.

Фотообои в качестве декоративного покрытия

Подключение розетки

Остались последние, но не менее важные, штрихи:

Подсоединяем провода к механизму изделия в специальные клеммы.

Фиксирование проводов с помощью клемм

• Вставляем конструкцию в подрозетник и закрепляем её саморезами.
• Прикручиваем лицевую панель.

https://youtube.com/watch?v=mcfj4h4SVS4

Подгон места под подрозетник

После приготовления места, нужно проверить, подходит ли оно подрозетнику. Если отверстие сделано коронкой, то ширина подойдет, за это можно не волноваться. Здесь нужно смотреть глубину. Глубина отверстия должна быть такая, чтобы подрозетник туда провалился миллиметров на пять. При этом стоит помнить одну маленькую хитрость: на подрозетнике есть кромка, которую лучше отрезать. Таким образом, подрозетник полностью войдет в отверстие, что позволит декоративной рамке выключателя плотно прилегать к стене, не оставляя зазор. После того, как подрозетник установлен, в конструкции изготавливается штроба для завода провода в изделие. С обратной стороны подрозетник имеет прорези для проводов. В эту прорезь и нужно вставить провод, и после чего установить подрозетник в отверстие. Теперь осталось только рассказать, как закрепить подрозетник в стене.

Пластиковые подрозетники

Пластиковые подрозетники КОПОС для деревянного дома

Подрозетники KOPOS, пожалуй, можно смело назвать лучшими на российском рынке подрозетниками, которые допустимы для установки в деревянные или в полые стены. Их особенность в том, что они не поддерживают горение — вся продукция KOPOS имеет сертификаты о пожаробезопасности данных изделий.

Ставят эти подрозетники как в цельнодеревянные брусовые либо бревенчатые стены, так и в стены с внутренними пустотами — с обшивкой гипсокартоном или под панели, имитирующие бревенчатый сруб. В ассортименте производителя имеются одно-, двух-, трех- и четырехпостовые монтажные коробки для установки соответствующего количества розеток.

К преимуществам этих подрозетников следует отнести то, что они оснащены эластичным кабельным вводом, что исключает повреждения кабеля в месте его вхождения в монтажную коробку

Это соединение, к тому же, гарантирует герметичность — что очень важно при монтаже в дерево или другие горючие материалы. Перфораций в корпусе электромонтажной коробки нет, что позволяет добиться его полной воздухонепроницаемости даже тогда, когда подрозетник уже присоединен к кабелю или трубке под кабель. Подрозетники KOPOS имеют следующие технические характеристики:

Подрозетники KOPOS имеют следующие технические характеристики:

• Они подходят для электросети, напряжение в которой не превышает 400 V, а максимальный ток — 16 А.
• Перегородка в них оснащена мембраной из материала, обладающего эластичностью.
• В ассортименте есть пластиковые подрозетники для разного диаметра кабеля и труб. То, под какие габариты предназначен подрозетник, можно понять благодаря нанесенной на герметичные вводы маркировке. Там могут быть указаны следующие параметры: ø16—20 мм (4х), ø20—25 мм (2х), ø6—10 мм (12х) или ø6—9 мм (2х).
• Материалом, из которого изготавливаются монтажные коробки под розетки, — это особый электротехнический поливинилхлорид, отличающийся плотностью и не содержащий примесей свинца.
• Пластик, из которого создаются данные подрозетники, является самозатухающим. Даже если произойдет возгорание внутри или снаружи корпуса, в течение тридцати секунд пламя затухнет, и изделие не сможет гореть.
• Диапазон температур, являющийся рабочим для подрозетников KOPOS, — от –5 до +60 градусов по Цельсию.
• Температурная граница на тесте материала раскаленной петлей составляет 850 °C.
• Пожарный класс того пластика, из которого выполняется основание корпуса, — A1-F.
• Такие подрозетники можно использовать в домах с энергосберегающей внутридомовой электросистемой.

Пластиковые подрозетники для деревянных домов характеризуются еще и своими особенностями крепежа, связанными с сохранением водонепроницаемости корпуса.

• Так, все комплекты для крепежа имеют монтажную «лапку» и винты с трехшаговой резьбой.
• Монтируются такие винты не допуская выхода за край подрозетника, так как это привело бы к нарушению герметичности.
• Чтобы корпус пластикового подрозетника максимально плотно прилегал к стене, в которую устанавливается, у монтажной коробки сделан расширенный уплотнительный край. Он делает больше плоскость ее прилегания.
• Если подрозетник ставится в гипсокартонную стену, утапливать его края вокруг электромонтажного изделия нет никакой необходимости.
• В таких подрозетниках возможно осуществить монтаж безвинтовых клеммников — кстати, они тоже есть у нас в продаже, по 4 и по 5 клемм.

Купить подрозетники у нас очень легко — просто выберите нужные модели и укажите требуемое количество экземпляров в форме заказа на нашем сайте. В пределах Москвы доставка по указанному вами адресу займет не более суток, по другим городам РФ отправляем заказанные товары службами почтовой доставки.

Важные правила

При работе электроинструментом по бетону важно знать, какие действия запрещены:

1. Проводить алмазное сверление областей бетонной стены возле швов – там чаще всего и расположены системы коммуникаций.
2. Делать отверстия в несущих стенах – это запрещено нормами СНиП.

Вывод новых точек электропитания стандартизирован и проводится по таким правилам:

1. В жилых комнатах розетки по системе «евростандарт» устанавливают на высоте 30 см от пола.
2. На кухне над рабочей поверхностью стандарт высоты – 120 см.
3. В ванной комнате розетку для стиральной машины монтируют не ниже 100 см от пола.

Замеры высоты проводят от чистого пола: при установке стяжки и ламината (паркетной доски, линолеума) к параметрам добавляют от 5 до 7 см дополнительно.

После сверления отверстия и установки в него подрозетника требуется дополнительно проштробить бетон, чтобы завести к розетке провод. Для штробы используют либо молоток, зубило, стамеску, либо перфоратор.

При установке двойного подрозетника или двух розеток рядом друг с другом порядок действий не отличается от подготовки стены к монтажу одного изделия. Первый нюанс возникает на этапе разметки, когда центры обоих отверстий рисуют на одинаковом уровне, строго параллельно полу.

Затем оба отверстия объединяют, чтобы между двумя подрозетниками вместился стыкующий соединитель. Рекомендуют выполнять эту работу угловой шлифовальной машиной.

Когда можно не устанавливать подрозетники

Если не хочется сверлить стены в доме и думать о том, как лучше закрепить розетки или нет желания портить интерьер комнаты, то на помощь придут накладки. Они намного проще в установке и не портят косметический вид. Их можно без труда установить на любую поверхность, — гипсокартон, дерево, бетонную стену, керамическую плитку.

Работа не требует особых усилий:

• Разобрать розетку и прикрутить заднюю крышку к стене.
• Подключить провода, предварительно обесточив их.
• Собрать блок.

Алгоритм монтажа несложный и не отнимает много времени.

Однако надо учитывать, если установка происходит не накладные розетки, то желательно купить подрозетники, они гарантируют дополнительную уверенность и безопасность

Во время разметки и сверления следует соблюдать осторожность и внимательность. Прежде, чем сверлить, обязательно надо предварительно наметить точки и убедиться, что сверло стоит под прямым углом и только тогда приступать к работе

Для крепления подготовить лучше все инструменты заранее, иначе несобранность может привести к неприятным последствиям. Если нет уверенности в установке обычной розетки, то лучше взять накладную. Устанавливать ее намного проще и является более безопасной.

Источник

Нюансы установки мультибокса на плинтус

Что делать, если в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов?

В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.

Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно размещать не только электрические, но и телефонные розетки, а также разъемы интернет кабеля.

Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник, необходимо проложить провод внутри плинтуса.

Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.

Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

Подготовка и разметка поверхности

Разметка под подрозетник

Прежде всего нужно избавиться от всех посторонних предметов (обои, дюбеля и т. п.). Убедиться, что поверхность ровная, при необходимости устранить изъяны.

Далее, можно приступать к разметке. Сначала решите, на каком расстоянии от пола вам нужна розетка. Особых ограничений здесь нет, поэтому каждый выбирает наиболее удобное для себя место. Одни ставят ближе к полу, другие выбирают стандартное расположение. Единственный нюанс – не рекомендуется располагать розетки вблизи оконных, дверных проемов, а также по соседству с газо- и тепло-магистралями.

Обводка подрозетника

Итак, с расстоянием определились, теперь делаем разметку:

1. Отмечаем центральную точку будущей ниши.
2. С помощью уровня, рисуем перекрестье на этой точке.
3. В зависимости от выбранного диаметра, отмечаем на линиях это расстояние.
4. Прикладываем подрозетник к намеченным границам и обводим окружность (квадрат).

Ну вот, ваша разметка готова, самое время приступать к созданию отверстия.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

• Выключаем свет в щитке.
• Проверяем отсутствие напряжения включением лампочки.
• Снимаем крышку, выкручиваем розетку.
• Отсоединяем провода.
• Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка подрозетника

Необходимые инструменты и материалы:

• карандаш строительный, но можно и канцелярский;
• линейка;
• ударная электродрель;
• электрический перфоратор;
• победитовое сверло;
• зубило;
• молоток;
• коронка для сверления бетона, диаметром которой больше диаметра подрозетника;
• болгарка с плотном по бетону;
• шпатель;
• строительный гипс, медицинский гипс, алебастр;
• нож для бумаги;
• строительный уровень или водяной уровень, сделанный своими руками.

1. Перед началом установки наметим с помощью карандаша и линейки место для подрозетника (две линии под прямым углом друг к другу — крестик). Если пол не покрыт, то к расстоянию до места разметки добавляем еще несколько сантиметров (3-5 см). Большинство электриков придерживается следующих стандартных правил при разметке:

• в комнате розетка располагается на расстоянии 30 см от пола (пол уже покрыт);
• на кухне над столешницей розетка располагается на расстоянии 110-120 см;
• розетка располагается на расстоянии 1 м над стиральной машиной;
• выключатель располагается на расстоянии 90 см от пола (пол уже покрыт).

Однако Вы можете немного отойти от этих правил и нанести разметку с поправкой под ваши требования.

Внимание! Если Вы не можете купить перфоратор или болгарку или у вас нет необходимости в такой дорогой покупке, то можно взять их в аренду на несколько дней.

Местоположение выключателя можно определить по человеческой руке. Встаньте спиной к стенке и опустите руки вниз. Отметьте точку на уровне ладони — это будет местоположение выключателя. Если будет несколько пользователей, то посчитайте среднее значение длин рук всех пользователей.

2. Сделать отверстие можно тремя способами:

1) На перфоратор (можно взять электродрель) устанавливаем коронку для бетона. Диаметр коронки (напрмер, 70 мм) должен быть больше диаметра подрозетника, который должен свободно помещаться в углубление. Глубина коронки берется чуть больше глубины подрозетника (больше на 4-5 миллиметра).

Прислоняем центр коронки по центру отметки для подрозетника и сверлим отверстие. При сверлении старайтесь не повредить электрический провод. Сверлим до тех пор, пока коронка не утонет в стене. Далее, окончив сверление, вынимаем коронку и молотком и зубилом выравниваем дно отверстия.

2) Прикладываем центр подрозетника к центру отметки и обводим карандашом, получая окружность.  Дрелью с победитовым сверлом сверлим отверстия по линии полученной окружности. Высверлите побольше дырочек, чтобы было проще сделать выемку для подрозетника. Сверлить необходимо на глубину чуть большую глубины подрозетника (больше на 4-5 миллиметра). Далее с помощью молотка и зубила выдалбливаем и равняем отверстие.

3) Берем подрозетник, прикладываем его центр к центру отметки и обводим карандашом, получая окружность. Используя карандаш, вписываем окружность в квадрат, так чтобы стороны квадрата касались окружности в четырех точках. Берем балгарку с диском по бетону и режем квадрат по всем линиям. Электрический провод при резке необходимо отвести в сторону, чтобы не повредить. Далее молотком и зубилом выдалбливаем и равняем дыру до нужных размеров. Глубина должна быть чуть больше глубины подрозетника (на 4-5 мм).

3. Далее проверяем полученное отверстие на совместимость с подрозетником. Подрозетник должен утопать на 4-5 мм глубже края отверстия и свободно вставляться в него. Электрический провод подводим в сделанное отверстие: выдалбливаем канавку в верхней части дыры, используя молоток и зублио. На тыльной стороне подрозетника есть трафареты отверстий для провода. Строительным ножом вырезаем дурочку в нужном месте.

4. Чистим полученное углубление в стене

5. Приготавливаем раствор для крепления подрозетника. Берем строительный и медецинский гипс, алебастр, заливаем водой парциально и помешиваем шпателем. В результате получаем «кашу».

Внимание! Раствор быстро сохнет. Поэтому у Вас будет несколько минут на выполнение заключительных работ.

6

Смачиваем отверстие водой. Шпателем наносим слой «каши» в отверстие. Надеваем подрозетник на провод и фиксируем его в отверстии, чтобы края подрозетника были ниже края стены на 2-3 мм. Строительным уровнем выравниваем горизонталь шурупов у подрозетника относительно пола. Замазываем края отверстия «кашей» и выравниваем. Удаляем лишнее и чистим от ошметков

6. Смачиваем отверстие водой. Шпателем наносим слой «каши» в отверстие. Надеваем подрозетник на провод и фиксируем его в отверстии, чтобы края подрозетника были ниже края стены на 2-3 мм. Строительным уровнем выравниваем горизонталь шурупов у подрозетника относительно пола. Замазываем края отверстия «кашей» и выравниваем. Удаляем лишнее и чистим от ошметков.

Правила установки подрозетников

• Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.
• Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.
• Правильно установленный подрозетник, должен очень крепко держаться в гнезде.
