Как монтируется розетка usb

Необходимость USB розеток

В первую очередь для удобства. В этом плане вы будете приятно удивлены, что виды розеток с USB-портами отличаются не только их количеством

Это в первую очередь, дальше стоит обращать внимание на напряжение, которое может передать такая вот розетка. Некоторые модели не могут выдать на выходе больше одного ампера. Для многих современных устройств такого будет недостаточно.

Для многих современных устройств такого будет недостаточно.

Делясь личным опытом скажу, что постепенный уход в необходимости таскать за собой блоки питания для своей техники, позитивно сказался на не очень заметных, но приятных аспектах жизни. Все потому, что намного проще найти USB-провод, чем блок питания к нему.

Вы можете ложиться спать, и хотите поставить телефон на зарядку. При этом у вас есть планшет, да и жена тоже не против зарядить телефон ночью. Накладываете на это еще два настольных светильника, которые стоят возле кровати, и уже оказывается, что для всего розеток не хватает.

При этом в розетке, да и возле нее, не будут постоянно торчать и валяться блок питания. Лет десять назад они бы не казались большими, но сейчас, когда телефоны и телевизоры все тоньше, человека тянет к минимализму.

Установка и подключение

Процесс монтажа такого устройства отличается чрезвычайной простотой.

Он может быть рассмотрен на примере установки розетки от компании legrand. При этом можно выделить основные этапы работ:

Отключение электропитания. Для этого необходимо выключить соответствующий автоматический выключатель на входном щитке. Далее нужно обязательно проверить отсутствие напряжения на проводах с помощью индикаторной отвертки или тестера.
Если выполняется замена старой розетки, то она должна быть демонтирована. Для установки устройства legrand с USB-разъемом на новом месте необходимо подготовить нишу для монтажной коробки, установить подрозетник и проложить к нему кабель. В случае использования в квартире скрытой проводки придется штробить стену, поэтому установку розетки legrand на новом месте лучше совместить с проведением масштабных ремонтных работ в помещении.
Установка розетки legrand. Встроенный адаптер уже подключен к силовым контактам, поэтому подсоединение фазного (L), нулевого (N) и заземляющего (PE) проводника выполняется к соответствующим контактам устройства.
После подключения розетки legrand, закрепления ее в монтажной коробке и установки защитной крышки необходимо включить питание и проверить работоспособность всех разъемов устройства путем подключения к ним потребителей.

Простота установки позволяет с легкостью заменить обычную силовую розетку на более функциональное устройство legrand с USB разъемами.

Производить такую замену во всей квартире нет никакой необходимости, лучше сделать это в тех местах, где наиболее удобно заряжать мобильные устройства.

(голосов: 4, средняя оценка: 3,00 из 5)

Выбор розетки

Не стоит волноваться о проблемах и сложностях, которые могут возникнуть во время использования такой розетки. Инструкции для розеток с USB портами не требуются – вставили кабель в розетку, подключили его к условному телефону и все, система работает.

Покупая розетку не поленитесь, уделите немного внимания изучению характеристик розетки, которую собираетесь купить. Их нужно сопоставить с устройствами в вашем доме, и их потребностями в питании.

Первую розетку с USB разъемами я купил к рабочему столу. Несколько телефонов, планшет, фотоаппарат, к которым в то время добавились беспроводные наушники и портативные батареи. Всему этому нужны либо USB разъемы, либо места в сетевом фильтре, которые и так уже заканчивались.

Проблема была в том, что купленная мной розетка выдавала меньше одного ампера на каждый разъем, из-за чего некоторые устройства заряжались очень долго. В общем, пришлось ее заменить, но опыт остался на всю жизнь. Выбирайте разумно.

Оригинальный подарок папе на день рождения: интересные примеры с лучшим оформлением + видео советы
Оригинальные варианты оформления подарков мужчине на день рождения: лучшие недорогие варианты + видео
Как правильно и без труда можно хорошо почистить ковер самому в домашних условиях (фото)

Что представляют собой розетки с USB?

В домах все чаще появляются розетки, которые имеют дополнительные разъемы. Постепенно к ним добавлялись порты для интернета, потом для аудио систем, и вот сейчас набирают популярности розетки с USB-портами.

В первую очередь, все выше названное – удобно. Это естественный порядок вещей, когда жизнь человека становиться удобнее, а быть проще. В таких условиях можно больше времени уделять более важным вещам. Я думаю, что ранее вы уже наталкивались на фото розетки с USB разъемом.

Причина их популяризации заключается в увеличении количества устройств, которые способны работать или получать заряд от таких разъемов. Сейчас от USB могут брать питание не только привычные гаджеты, но и различные лампы, часы, вентиляторы и тому подобное.

Установка

На практике оказалось, что производитель уже о вас подумал. Монтаж и подключение розетки с USB разъемами ничем не отличается от обычной. Подключаем ноль и фазу, вставляем в подрозетник, прикручиваем любым удобным способом и все, розетка готова к использованию.

Единственное, что такая розетка может занимать больше места чем обычная. В первую очередь это зависит от количества портов. Кроме того, сейчас можно купить комбинированную розетку, в которой будут сразу и привычное всем питание на 220V, и порт для интернета, и вход для звуковой системы, и USB в придачу.

Вполне возможно, что вам нужно будет сделать дополнительные подрозетники под это дело. Я решил, что лучше раз поработать коронкой и проложить провода, чем все время таскаться с лишними переходниками.

Как правильно подключать розетку с USB: описание, основные схемы, инструкции

Различного рода гаджеты, являясь современными устройствами, нуждаются в постоянной подзарядке. Но, к сожалению, далеко не всегда нужное зарядное устройство, которое имеет USB разъем, имеется под рукой. Как выход из ситуации и были придуманы USB розетки. Из содержания предлагаемой вашему вниманию статьи вы сможете узнать о том, что они собой представляют. Также в статье приводится подробный рассказ о том, как подключить данную разновидность устройств. Помимо этого, в статье представлены схемы установки

Что представляет собой такая розетка?

Данная разновидность розеток представляет собой ни что иное как блок питания, который имеет специальный разъем для подключения различного рода устройств. Такая розетка не имеет каких бы то ни было особых отличий от обычного зарядного устройства. Разница заключается только лишь в конструкции. Благодаря конструктивным особенностям к не можно подключать какое угодно юсб-устройство.

Как подключается ЮСБ розетка?

Основу конструкции данной разновидности розеток составляет блок питания, работающий от электрической энергии до 240 вольт. Именно такие параметры в подавляющем большинстве случаев выдаются электросетью конкретного населенного пункта Российской Федерации. И они являются вполне достаточными для того, чтобы зарядить подавляющее большинство современных устройств. Сам блок монтируется в стену, как обычная розетка. Он может быть установлен через подрозетник.

Обращаем ваше внимание на факт того, что обычные смартфоны, ёмкость аккумулятора которых составляет до 3000 миллиампер заряжаются до 85% всего лишь за пару часов. Если включить два устройства одновременно, то время зарядки обоих устройств увеличится почти на 25%

Разновидности

На прилавках магазинов такие розетки появились не так давно. На текущий момент времени, в продаже можно найти следующие разновидности таких розеток:

1. Одинарные. 2. Модели, имеющие несколько выходов. 3. Модели с выведенным USB кабелем. 4. Модели, которые являются комбинированными.

Рынок устройств постоянно растёт. Очень может быть, что скоро появятся модели с таймером

Как устанавливать и подключать?

Для установки данной разновидности розеток понадобится отвёртка.

Что представляет собой USB-вход на магнитоле

Такой вход на ней, как и на любой другой бытовой аудиовидеотехнике позволяет подключать обычные флешки по стандарту 2.0. Но этого явно мало. Магнитола должна определить флешку, понять формат того, что на ней записано, и воспроизвести это. Никто не спорит, если на магнитоле есть аудиовход — можно подключить выход со смартфона и загружать музыку на него.

Но что случается, когда вам звонят? В большинстве случаев выдёргивают провод от наушников и говорят без них. На то, чтобы произвести эту простую операцию, требуются обе руки, и отвлечение внимания на несколько секунд. Если же это происходит в быстро движущемся автомобиле… Ситуация на дороге меняется быстро, вы отвлеклись… и попали в ДТП.

Решений этой ситуации существует несколько:

у магнитолы (иногда у cd — плеера) может быть внешний вход на задней стороне, включите в него специальный адаптер;
можно снять старый плеер и поставить на его место FM-модулятор;
припаять удлинитель USB к плате магнитолы.

Как своими руками сделать дома в стене?

Рассмотрим установку ЮСБ розетки к уже имеющейся на 220V. Такое решение обусловлено конструктивными особенностями крепления сетевого устройства. Для установки понадобятся:

обычная розетка,
компактный блок зарядного устройства (желательно найти самый маленький),
два коротких электропровода,
короткий провод USB со штекером и гнездом,
паяльник,
отвёртка,
клей или клеевой пистолет,
острый нож,
мелкая наждачная бумага.

Пошаговая инструкция по установке:

Разберите блок питания и распаяйте вилку. Нужна только плата от блока, сама вилка не пригодится.
Подпаяйте электропровода с одной стороны к освободившимся контактам на плате блока.
Зачистите от изоляции электропровода со свободной стороны. Вставьте их в зажимные отверстия.
Приклейте плату сверху или снизу внутреннего механизма электрической розетки так, чтобы она не упиралась в стенки отверстия стены при установке.
На декоративной крышке электрической розетки разметьте отверстие под гнездо USB кабеля. Аккуратно вырежьте его и обработайте полученную щель наждачной бумагой.
Вставьте гнездо USB кабеля заподлицо с декоративной панелью и приклейте его клеевым пистолетом.
Подсоедините USB провод к плате блока питания.
Подсоедините провода сети.
Установите полученную конструкцию в технологическое отверстие.

Включите питание и проверьте работоспособность обоих устройств. Настоятельно советуем несколько раз проверить собранную конструкцию

ВажноЗапомните: любые самодельные устройства вы используете на свой страх и риск. Если знаний недостаточно, купите готовый вариант с USB гнездом

Данные устройства только выходят на рынок электрооборудования. Пока выбор невелик, однако эта ситуация быстро меняется. Чтобы покупать готовое устройство, можно собрать его самостоятельно. Только помните: все манипуляции вы совершаете на свой страх и риск.

Зачем нужна розетка с USB разъёмом, и как её правильно установить мнение электрика

Жизнь современного человека не возможно представить без использования мобильных гаджетов. Смартфоны, планшеты, умные часы, спортивные браслеты делают нашу жизнь белее комфортной и интересной.

При всех своих плюсах умные девайсы имеют один общий минус. Их необходимо периодически подзаряжать. Даже самый мощный аккумулятор со временем теряет свой заряд и устройство нужно снова втыкать в розетку, что бы восполнить потерянную энергию.

Если в семье таких мобильных гаджетов слишком много и пользуются ими люди постоянно, то с подзарядкой техники могут возникнуть проблемы. Дело в том, что количество розеток в квартире, как правило, ограничено, да и те обычно заняты другими электроприборами. А по закону подлости все девайсы любят разряжаться одновременно и в самый не подходящий момент.

Подготовка и монтаж подрозетников

Отключаем подачу электричества. Примеряем коробку к отверстию. Не должно быть каких-либо препятствий для монтажа подрозетника в один уровень с поверхностью. Все лишние элементы обрезаем и удаляем.

Дно отверстия очищаем от грязи пыли, а затем грунтуем. Обработка поверхности грунтовкой важна для обеспечения адгезии фиксирующего состава со стеной. Даем грунтовке высохнуть.

Далее выполняем следующие действия:

Выдавливаем в коробке пластмассовый фрагмент, через который протягиваем кабель.
Обрабатываем раствором стенки и дно углубления, внешнюю часть подрозетника.
Устанавливаем устройство (или блок) в раствор. Выравниваем верхний край подрозетника с уровнем стены.
Проверяем с помощью строительного уровня горизонтальность монтажных проушин.
Удаляем лишний раствор, попавший в коробку.

Обратите внимание! Если предстоит устанавливать блок розеток, подрозетники соединяются через конструкционный переходник

Установка двойного подрозетника

Стыковка подрозетников между собой осуществляется соединителем (другое название — бабочка). На боковинах подрозетников есть специальные пазы для подключения бабочки. Благодаря этим пазам можно соединить не только 2, но и гораздо больше подрозетников.

Порядок выполнения работ:

Делаем разметку. Отсчитываем расстояние от пола. На желаемой высоте прочерчиваем полосу (строго по горизонтали).
Прикладываем подрозетники (соединенные бабочкой) к полосе. Помечаем на полосе центральные части каждого подрозетника.
Проделываем отверстия (одним из трех указанных выше способов).
Проделываем соединительные штробы между отверстиями. Сделать это можно с помощью болгарки.
Опускаем в одно из отверстий провод.
Дальнейшие работы выполняются так же, как и в случае с одним подрозетником.

К отделочным работам можно приступать лишь после полного высыхания фиксирующего состава. Если поторопиться и начать штукатурить штробы и отверстия раньше, существует высокий риск смещения вмонтированного устройства.

Отделка выполняется следующим образом:

Обрабатываем грунтовочным составом все заметные дефекты, которые могут включать неровности, сколы, отверстия. Еще раз подравниваем поверхность вокруг подрозетников.
Когда стена высохнет, приступаем к шпатлеванию поверхности. После высыхания шпаклевки зашкуриваем покрытие. В результате необходимо получить максимально ровную бетонную поверхность.
Наносим еще один слой грунтовки и дожидаемся ее высыхания.

Как работает и подключается ЮСБ девайс?

В основе конструкции розетки лежит блок питания, который работает от напряжения в пределах от 100 до 240В. При этом частота электросети не должна превышать 50 Гц. Такие параметры выдаёт городская электросеть. Блок отдаёт напряжение, равное 5В, с номинальным током 1500 мА. Данных параметров достаточно для зарядки большинства гаджетов. Снаружи блока находится декоративная панель, которая защищает внутренности устройства. Сам блок крепится в стену, как обычная розетка, распорными усами. Её можно установить через подрозетник или «стакан»

ВниманиеОбычный смартфон с ёмкостью аккумулятора до 3000 мА заряжается до 85% за два часа. Если подсоединить сразу два гаджета, время зарядки обоих устройств вырастет в среднем на 25%

Метки: usb, розетка usb, розетка, подключение зарядника, зарядник для телефона

Комментарии 50

Ещё нужно центральные выводы разъёма (D+ и D-) вместе спаять, иначе некоторые девайсы сами отказываются брать больше 500 мА.

и на минус засадить

некоторые девайсы проверяют, не засажены ли обе шины данных на массу. Если засажены, то девайс понимает, что перед ним тупой мощный зарядник, и от него можно жрать более 500мА. А если линии данных висят в воздухе, девайс не пытается отожрать более 500мА, думая, что перед ним кампутер, и тока он много не даст

В powerbox’е и многих других зарядниках просто соединены вместе d+ и d-, этого достаточно.

угу, и такое тоже. Просто, несмотря на стандарт USB, разные производители разных гаджетов так и норовят туда впихнуть чо-нить не по стандарту. Максимальное число контактов гнезда мкро-УСБ, виденное мною в одном смартфоне, было 10 штук. Т.е. по сути своей, это разъём, лишь по форме гнезда совпадает с УСБ, и по расположению крайних лап питания (и то, под вопросом)

Спаял всё и минус туда-же припаял, пока заряжается — 73%(жду пока) только катушка Очень горячая

Не заряжает, катушка перегрелась, и от платы отошла

тяжко ему, бедному. .видать, не может даже заявленные 0,5А отработать. надо плату помощнее, например, у китайцев купить степ-даун на 2,5А и отрегулировать его на 5В

В powerbox’е и многих других зарядниках просто соединены вместе d+ и d-, этого достаточно.

этого Оказалось не достаточно, заряжал телефон только до 71-72%, сейчас спаял и минус туда-же тестчу

Статья по теме: Чем можно утеплить стены дома внутри

О как, век живи — век учись, дураком помрёшь )) Надо у себя проверить, а то один смарт ругается на слабую зарядку, а другой нет, хотя токи почти одинаковые потребляют и уж точно меньше того, что может преобразователь .

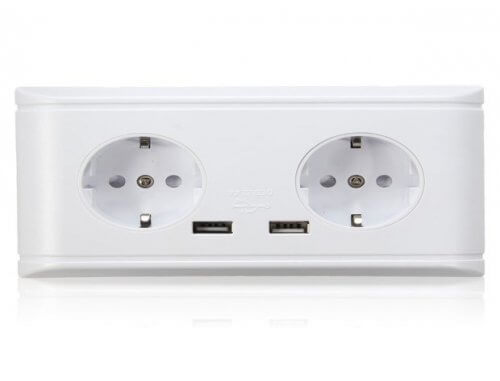

Розетка 220 В со встроенным USB зарядным устройством

Электрическая розетка со встроенными двумя портами USB, работающими как стандартное зарядное устройство — тестирование, схема и разборка прибора.

Как вы уже догадались, это обычная электрическая розетка на 220 вольт, которая дополнительно имеет встроенный источник питания 5 В / 2 А, позволяющий питать устройства через два USB-разъема, например им можете заряжать мобильный телефон, планшет или повербанк.

В продаже есть несколько различных типов подобных розеток. Есть версия на 1 А, 1,5 A и 2 A. Тут выбрана самая мощная версия 5V 2A.

Передняя часть имеет стандартные размеры, но, конечно, задняя немного больше за счёт платы импульсного преобразователя. Вот сравнение её со старой, которая стояла в стене до замены:

Около 30 мм глубины. Это неплохо, в большинство банок подойдет.

Белую фронтальную часть держит 4 пластиковых крючка-защёлки.

Вид после снятия крышки спереди:

Плата с импульсным источником питания может быть просто извлечена изнутри, хотя нужно быть осторожным с проводами, лучше аккуратно отодвинуть их отверткой:

Плата преобразователя 220/5 во всей красе. Некоторые элементы в SMD виде, некоторые в THT (сквозная сборка):

LED индикатор между портами USB горит постоянно при наличии сетевого напряжения. Весь блок питания собран по типичной топологии обратноходового преобразования напряжения.

Вот расстояние между первичной и вторичной сторонами (изоляция от сети), однако в конечном итоге трудно оценить развязку, поскольку она также зависит от качества трансформатора.

Контакты D+ и D- от разъемов USB находятся вместе. Контакты 5 В от USB портов также подключены и к заземлению. Есть специальный конденсатор, который находится между первичной и вторичной сторонами.

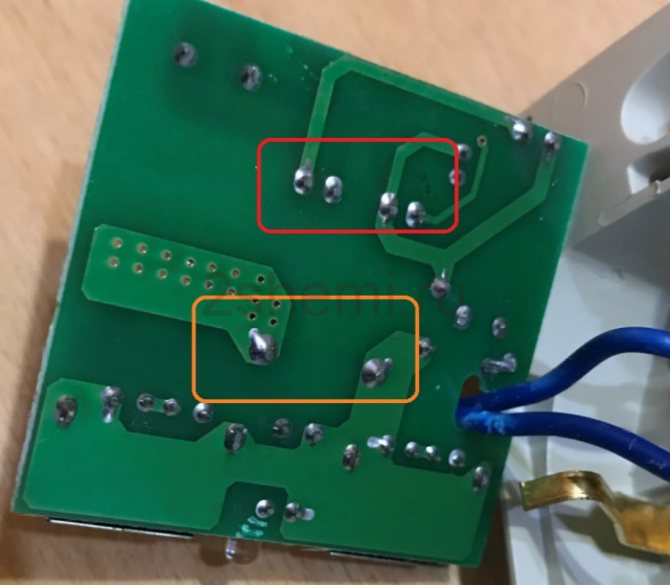

На фотографии нижней части платы видно, что трансформатор имеет одну обмотку на вторичной стороне и две обмотки на первичной. По-видимому тут регулирование напряжения полностью на первичной стороне, с использованием обмотки обратной связи, это не похоже на многие другие преобразователи, использующие оптрон.

На контроллере импульсного преобразователя можно прочитать: HX3612A и P31O557.

Чип питается от 12 В — было измерено напряжение на выводах электролитического конденсатора емкостью 4,7 мкФ при 50 В, что видно на фото.

Под конденсатором с первичной стороны находится выпрямительный мост, установленный на поверхности платы, он имеет обозначение MB10F. Его даташит легко найти в Интернете:

Перед диодным мостом резистор FR1, точнее своеобразный предохранитель (плавкий резистор). Это резистор, который после превышения номинальной мощности быстро перегорает и разрывает цепь, защищая схему от повреждений.

Чуть дальше можно распознать три элемента (резистор R2 — обозначение 204, конденсатор C2 — обозначение 102 1 кВ, диод D1 — обозначение A7), которые образуют цепь гашения всплесков импульсов напряжения на первичной обмотке трансформатора.

Наконец, диоды D3 и D4 (маркировка SS54), которые находятся на вторичной стороне трансформатора и выпрямляют ток перед подачей его на конденсатор 470 мкФ и на разъемы USB. Диодов два, соединены параллельно. Это позволяет разделить общий ток пополам, слегка ослабляя нагрузку на каждый из диодов. А кусок фольги текстолита создает примитивный радиатор.

Диоды D3 и D4 являются диодами Шоттки, информация о них легко доступна в Сети:

Установка юсб-розетки

Вне зависимости от используемой модели, перед осуществлением монтажных работ, необходимо обесточить домашнюю электрическую сеть.

Монтаж юсб-розетки осуществляется после того, как будет определено место для её установки. Наиболее перспективным расположением такой модели, является установка её рядом с электрической розеткой 220 В. В этом случае не требуется штробить стену до ближайшей распределительной коробки, осуществить отбор мощности для подключения юсб-устройства можно от работающей электрической модели.

Для подключения внутренней розетки потребуется сделать неглубокое отверстие, диаметр которого будет равен размеру подрозетника. Затем делается неглубокий канал к электрической розетке или распределительной коробке, для прокладки провода скрытой проводки. Подключается usb розетка стандартным способом с затяжкой винтового крепления на клеммах. Подключение некоторых моделей, следует производить таким образом, чтобы фазный провод был подключён к клемме «L», а к клемме «N», подключался нулевой провод. Определить какой из двух проводов подключённых к электрической розетке, является фазным, не представляет большой сложности, если воспользоваться отвёрткой-индикатором.

Если изделие имеет клемму «РЕ», то к ней обязательно следует подключить провод, который соединён с защитным заземлением.

Накладные розетки с usb зарядкой установить значительно проще, для этого, к предполагаемому месту установки подводится внешний кабель-канал, к которому и подключается розетка с usb. Когда клеммы, такого устройства будут правильно подключены к кабелю, внутренняя часть крепится к стене с помощью дюбель-гвоздей. Для завершения монтажных работ, достаточно установить внешнюю декоративную накладку, включить ранее отключённое в доме электричество, и приступить к использованию юсб-розетки.

Как подключить юсб розетку своими руками видео обязательно посмотрите:

Розетка 220 В со встроенным USB зарядным устройством

Около 30 мм глубины. Это неплохо, в большинство банок подойдет.

Белую фронтальную часть держит 4 пластиковых крючка-защёлки.

Вид после снятия крышки спереди:

Плата преобразователя 220/5 во всей красе. Некоторые элементы в SMD виде, некоторые в THT (сквозная сборка):

Установка юсб-розетки

Как подключить юсб розетку своими руками видео обязательно посмотрите:

Розетка с 2 USB портами

На канале «Китай в SHOPe» вышел обзор необычного устройства, которая пригодится каждому человеку. Это не просто розетка, у нее есть два юсб порта, через них осуществляется зарядка телефонов. Она выдерживает 16 ампер, USB порты 2,1 ампера в совокупности. Это достаточно для большинства случаев, когда нужно зарядить телефон или другой гаджет. Поставляется она в такой комплектации. Отдельно рамка и розетка. На сайте aliexpress много розеток, которые не подходят под наши условия. Необходимо найти евророзетку. Внутри находится блок питания с трансформатором, который выдает напряжение 5 вольт.

Продается в этом китайском магазине.

Сам блок с розеткой вытаскивается легко. Часть с портами разобрать не получалось. Задний литой корпус, впереди накладка. Она запрессована или заклеена.Несмотря на желание показать внутреннее устройство, автор отказался от этой идеи, так как будет использовать розетку, в которые вмонтированы USB выходы, по назначению.

Но через вентиляционные прорези можно увидеть трансформатор, элементная база. Плата качественная, пайка на высоте, нет никаких остатков от припоя.

Все качественные. Качество самих материалов. Пластик, как представляется автору обзора, непростой, а огнеупорный. По фактуре напоминает керамику. Единственный недостаток розетки, это внутренняя часть, которая будет устанавливаться в стену. Обычно они устанавливаются в круглый стакан. Здесь же такой стакан не подойдет. Придется проделывать в стене отверстия, либо приобретать в магазине квадратный пластиковый стакан.

Попробуем подключить USB розетка и проверить ее в действии. Замерим напряжение на USB портах. Мы видим 4,89 вольта. Попробуем под нагрузкой. Подключим нагрузку на 2 ампера, заявленную в инструкции. Выдает 1,9. Получается, что 2 ампера порт отдавать может. Одновременно, как заявлено, такой так выдавать два порта не могут. Подключен через тестер смартфон. По номиналу на приборе 0,9 ампера. То есть телефон забирает почти 1 ампер. Подключаем нагрузку 4,79 вольта. Ток 1,9 ампера. В общей сложности 2,1 или 2,3 ампера. Столько выдают два USB выхода. Нагрева узла питания не происходит. Посмотрим, как поведет себя прибор в течение 5 минут. Происходит зарядка устройств в стандартном режиме, нагрева блока не происходит. Температура его достигает 40 градусов. По тактильным ощущениям тепло еле-еле.

Несколько слов о гнезде под евровилку. Есть фаза, ноль и земля. Под отверстиями шторка, чтобы была защита от дурака. Евровилки легко устанавливаются. Плотно сидит и легко вынимается. Ведущего канала порадовал материал розетки. Порадовало также качество USB коннекторов и платы, которую можно увидеть через прорезь конструкции.

Устройство

Внутри USB-розетка имеет модуль преобразователя напряжения 220 В на 5 В постоянного тока и плату с ЮСБ-портом. Модуль может иметь два выхода на разные токи заряда. Однако, некоторые производители выходы для заряда девайсов объединяют.

В результате время заряда при одновременном подключении двух устройств увеличивается. Это относится к приборам с USB–зарядкой китайского производства. Часто на рынке можно встретить подделку европейских производителей Legrand, например, популярной серии Valena или продукции «Шнайдер электрик»

Приобретая USB-розетку, следует обращать внимание на качество товара. В продаже можно найти совмещенные блоки розеток с разъемами USB

Что удобно в эксплуатации. Можно подключить телевизор, и одновременно заряжать часы или смартфон в одном месте.

Сейчас устройствами для зарядки носимых девайсов стали комплектовать электротранспорт. Например, новые поезда метрополитена имеют юсб разъемы на стене вагона, в некоторых городах их монтируют на остановках общественного транспорта. Как показано на рисунке снизу.

А в гостиницах или организациях это становится нормой. Что очень удобно, не надо с собой носить зарядное устройство и беспокоиться, что смартфон разрядится в неподходящее время. Достаточно с собой иметь USB-провод.

Розетка USB своими руками

Человеческое творчество не стоит на месте. Технически творческие люди умудряются из простой электророзетки изготовить устройство с подключением интернета по проводной сети и WiFi.

Их творческое начало позволяет напичкать такие розетки датчиками движения, света и температурного режимов, а при необходимости и видеокамерой.

Для изготовления сетевой розетки USB используются:

узел контроля WiFi;
контакторное реле на шестнадцать ампер;
светодиод вкл/выкл;
блок питания на 5В;
розетка;
встраиваемая подрозеточная коробка.

Под светодиод просверливается отдельное отверстие на фасадной накладке розетки. Схема подключения элементов проста, находится просто в интернете.

Достоинства

Как и все приборы, USB–розетка имеет свои достоинства, и к ним можно отнести:

Современный дизайн и многообразие вариантов исполнения.
Простота подключения розетки и эксплуатации.
Безопасность. Если рядом отсутствует розетка на 220 В, то таким прибором может пользоваться даже человек с ограниченными возможностями или ребенок.
Возможность заряжать несколько устройств одновременно.
Не надо постоянно искать зарядное устройство. Оно всегда под рукой и готово к работе;
Скорость зарядки.

На рисунке внизу показан еще один из вариантов исполнения USB-розетки из линейки Celiane от Legrand:

Основным препятствием к массовому внедрению является высокая стоимость продукции. Однако, очевидные удобства компенсируют этот недостаток.

При выборе следует обращать внимание не только на цену, но и на производителя. Основными брендами на нашем рынке являются такие компании как Легранд, Livolo, Эра, Шнайдер. Отличие заключается в использованных материалах и конструктивных особенностях

При этом эти марки чаще всего подделывают недобросовестные производители. Поэтому обращайте на качество самого изделия. Оно не должно иметь перекосов, при изготовлении используется качественный пластик с равномерной окраской

Отличие заключается в использованных материалах и конструктивных особенностях. При этом эти марки чаще всего подделывают недобросовестные производители. Поэтому обращайте на качество самого изделия. Оно не должно иметь перекосов, при изготовлении используется качественный пластик с равномерной окраской.

Материалы по теме:

Как сделать USB вентилятор из подручных средств
Какие розетки за границей
Для чего нужно УЗМ-51М и как его подключить

25.03.2020

Подведем итоги

Основные тесты с сетевой розеткой USB оказались лучше, чем ожидалось — похоже продукт действительно соответствует стандарту USB. Напряжения нормальные и не падают значительно даже при нагрузке 1,5 А. Это определенно лучше, чем можно требовать от дешевого безымянного девайса.

Преобразователь всё-же имеет несколько недостатков:

нет фильтра подавления помех на стороне сети,
нет стабилизации выходного напряжения преобразователя — только косвенно, от вспомогательного напряжения,
нет защиты от перенапряжения,
нет выходного фильтра, даже простого LC.
резистор предохранителя было-бы неплохо поставить TR5, что конечно не идеально для безопасности, но в любом случае лучше чем простой.

Когда преобразователь имеет только L и N провода на входе, используется схема делителя RC, которая формирует искусственную массу (нейтральную точку), а вторичная масса заземления подключается через конденсатор CY.

В тестируемом здесь блоке питания не видно такого решения. Конденсатор Y связывает массу первичной цепи, которая вполне может иметь потенциал линии L.

Конечно, чтобы полностью оценить устройство, было бы полезно сделать больше тестов, посмотреть на обмотки трансформатора и оценить его изоляцию, проверить как блок питания справляется с большими отклонениями сетевого напряжения, измерить пульсацию напряжения и насколько схема излучает помехи в сеть. В любом случае установка USB-разъемов в стенах в розетках очень удобное решение.

Подведем итоги

Как видно, магнитола USB сегодня представляет собой решение, которое позволяет прослушивать музыку и считывать другие файлы прямо с флешки или карты памяти. Более того, USB разъем в последние годы вытеснил CD/MP3 проигрыватели. Некоторые автомагнитолы сегодня полностью лишены возможности считывать диски, при этом на борту есть только USB и AUX.

Также в последнее время все большее число производителей интегрируют Bluetooth в магнитолу, что позволяет подключать смартфоны и планшеты по беспроводной связи. Так или иначе, в продаже имеются отдельные решения в виде модулей и разъемов, благодаря чему к усилителю даже старых магнитол можно при такой необходимости припаять отдельные модули с USB, Bluetooth и т.д. Если по тем или иным причинам заменить имеющуюся магнитолу не удается, рассмотренные выше способы позволяют эффективно модернизировать старое устройство.

Напоследок отметим, что в продаже также представлено большое количество FM-модуляторов. Такое решение отличается простотой установки и настройки, однако по качеству звука уступает подключению AUX, Bluetooth или USB. В любом случае, при необходимости модернизации старой магнитолы, современные автолюбители имеют целый ряд доступных решений, позволяющих в полной мере реализовать конкретные цели и задачи.
