Сиз для соединения проводов. облегчают ли они работу электрика?

Колпачки СИЗ для скрутки проводов

Колпачки СИЗ
— это соединительные изолирующие зажимы, которые сделаны из не подверженному горению пластиката. Внутри таких колпачков располагается коническая пружинка из металла.

Когда их с небольшим усилием наворачивают на скрутку, пружина раздвигается и сжимает провода, а оболочка из пластика даёт надёжную электро изоляцию, а также механическую и противопожарную защиту.

Колпачки СИЗ являются коническими деталями с металлическими втулками, внутри на которых имеется резьба. Вставив два провода в эту деталь и повернув её пару раз — провода будут надежно соединены. При необходимости это соединение можно без малейших проблем разобрать.

Соединительные колпачки производятся разных размеров для проводов от 0.5 до 1.6 миллиметров в диаметре.

Как правило, цвет колпачка соответствует определённому диаметру и размеру соединяемых проводов для которых он предназначен. Благодаря использованию соединительных колпачков достигается надёжное соединение проводов без применения дополнительных инструментов.

Колпачки СИЗ
характеризуются поперечным сечением суммарно скручиваемых проводов. Это сечение выражается номером СИЗа от 1 до 5. Эта цифра характеризует сечение и количество скручиваемых жил.

Марка	Количество и сечение жил, мм²	Цвет
СИЗ-1	2×1,5	серый
СИЗ-2	3×1,5	синий
СИЗ-3	2×2,5	оранжевый
СИЗ-4	4×2,5	желтый
СИЗ-5	8×2,5	красный

Соответственно чем больше номер колпачка СИЗа тем для большего сечения и количества проводов он предназначен.

Все соединения проводов, собранные на самозажимных клеммах или изолирующими колпачками, обладают высокой эффективностью, набирают популярность.

Экспресс-клеммы позволяют быстро создавать надежное соединение, но имеют более сложную конструкцию, несколько дороже. Их чаще используют для подключения проводников к новым приборам измерения, автоматики и защит, работающих на микропроцессорных схемах.

Для повседневного частого пользования лучше подходят с простым устройством. Соединение проводников достигается за счет вкручивания их металлических окончаний в прочную пружину, выполненную в форме конусообразной спирали.

Изолировать место соединения не требуется, спираль размещена в изолированном колпачке. Материал его корпуса не поддерживает горение, устойчив к агрессивным средам, обеспечивает хорошие электроизоляционные свойства.

Преимущества и недостатки

Такой соединитель удобен и практичен, поэтому имеет следующие преимущества:

1. Доступная цена.
2. Вероятность самовозгорания электрической проводки отсутствует. Это объясняется тем, что для изготовления СИЗ применяется негорючий материал и там, где была произведена скрутка самовозгорание невозможно.
3. Быстрая и простая установка изделия.
4. У колпачков существует огромный выбор цветовой гаммы. Поэтому если провод не обозначается по цвету, то промаркировать его можно с помощью такого колпачка. Например, пометить стандартными цветами фазу и ноль.

Но СИЗы обладают и некоторыми недостатками:

• нет возможности соединять алюминий и медь;
• недостаточно сильная фиксация и изоляция.

Подведя итог и взвесив все за и против, хотелось бы отметить, что использовать соединительные изолирующие зажимы СИЗ рационально при соединении токоведущих жил в распределительной коробке, а также при подключении светильников (например, люстры на потолке). Напоследок рекомендуем просмотреть полезное видео

Все соединения проводов необходимо правильно изолировать. От этого зависит, прежде всего, безопасность человека, надежность контакта, отсутствие утечек тока на землю и исключение короткого замыкания. В одной распределительной коробке укладываются несколько скруток (соединений) и нельзя допустить, чтобы между ними мог появиться контакт. Также изоляция соединений проводов защищает от появления следов окисления и коррозии на поверхности металлов. Существует несколько способов изоляции проводов, которые ниже мы разберем.

Как изолировать провода?

Это можно сделать с помощью:

• термоусаживаемой трубки;
• обычной ПВХ изоленты;
• изолированных клемм.

1. Изоляция соединений проводов с помощью термоусаживаемой трубки.

Сегодня термоусаживаемую трубку можно купить в любом магазине радио- и электротоваров и в последнее время она становится очень популярной. Она выпускается разных диаметров, не токсична, не поддерживает горения, режим ее эксплуатации от -55 0 С до +105 0 С и рабочее напряжение до 1 кВ.

Здесь вам потребуется промышленный фен для усаживания трубки на жилы. Однако он стоит дорого и дома его себе многие не могут позволить. Поэтому выходят из этой ситуации с помощью зажигалки.

Во время соединения проводов часто приходится одевать термоусаживаемую трубку заранее. Помните это, иначе придется разбирать соединение.

Отрезаем трубку с запасом, чтобы свободные участки выступали с обоих сторон оголенной части провода минимум по одному сантиметру.

Одеваем термоусаживаемую трубку на скрутку. На фото видно, что она предназначена для применения в сети напряжение до 600 В и при температуре до 125 0 С.

С помощью фена или зажигалки усаживаем на место. Вот и все — это быстро, надежно и недорого.

2. Изоляция соединений проводов с помощью обычной изоленты ПВХ.

Изоляционная лента это пожалуй самый распространенный материал, который используется в изоляции скруток и других соединений . Она доступна и часто стоит недорого.

Стоит отметить, что для надежной изоляции проводов не подойдет любая изолента. Большинство продаваемой изоляционной ленты пригодно только для намотки на ручку лопаты или на клюшку, но не для электрики.

Если ваши скрутки находятся в распределительной коробке, которая будет заштукатурена, то потратьте лишние 100-200 рублей на качественную и надежную изоленту, например, 3M Scotch . Одного мотка вам должно хватить. Это позволит вам получить надежную изоляцию проводов и избежать разные ЧП.

Как я изолирую провода с помощью изоляционной ленты:

Начинаю мотать со штатной изоляции жил немного под углом так, чтобы намотка двигалась к концу скрутки…

Продолжаю мотать пока не выйду за пределы скрутки и не получится пустая трубочка длиной равной ширине изоляционной ленты…

Затем этот пустой участок скрученной изоленты сгибаю и укладываю вдоль скрутки в обратном направлении. Затем продолжаю мотать изоленту под углом, но уже в сторону штатной изоляции провода…

На завершающем этапе отрезаю лишнюю изоляционную ленту. Такой способ намотки служит долго и тут нет проблем появления оголенного самого кончика скрутки.

3. Изоляция соединений проводов с помощью изолированных клемм.

Этот вариант изоляции подразумевает собой применение разных соединительных клеммников, которые имеют диэлектрический корпус. Это винтовые зажимы ЗВИ, соединительные изолирующие зажимы СИЗ, универсальные самозажимные клеммы Ваго.

Если выполнять соединения проводов в распределительной коробке с помощью данных материалов, то тогда не придется место соединения дополнительно изолировать. Все перечисленные клеммы уже хорошо изолированы.

Выше мы разорались как и чем изолировать провода. А вы чем это делаете?

Улыбнемся:

Способы соединения проводов

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Инструкция применения соединительного изолирующего зажима

За исключением многожильного провода, о котором пойдёт речь ниже, важно убедиться, что концы всех одножильных проводов под соединение выровнены, прежде чем начинать скручивать проводники вращением колпачка. В противном случае появляется риск неравномерной скрутки (стяжки), одна или несколько жил утрачивают надёжный контакт. Прежде чем применить соединительный изолирующий зажим для группы жил проводника, обязательно следует подготовить группу – выставить оптимально в параллель по вертикали и в одну линию обреза по горизонтали

Прежде чем применить соединительный изолирующий зажим для группы жил проводника, обязательно следует подготовить группу – выставить оптимально в параллель по вертикали и в одну линию обреза по горизонтали

Инструкция по созданию контакта соединительным изолирующим зажимом:

1. Проверить маркировка на загрузку оголенного провода (на корпусе СИЗ).
2. Снять изоляцию по концам проводов согласно размеру оголения.

Для всех таких изделий, кроме самых маленьких и самых больших колпачков, размерность оголения концов провода обычно составляет 12 — 15 мм.

1. Жилы выставить параллельно вертикально, концами ровно по горизонтали.
2. Прочно удерживая провода, насадить на оголённые концы колпак до упора.
3. Одетый на оголённые жилы колпак-зажим поворачивать по часовой стрелке до момента, пока изолированные части провода вне зоны соединителя не начнут скручиваться.

По завершению скрутки проверить каждый проводник тяговым усилием руки, чтобы убедиться, что соединительный изолирующий зажим крепко держит каждую жилу.

Инструмент зачистки жилы провода от изоляции

Чем хорош инструмент зачистки жил проводов – этим устройством выполняется чистая работа быстро и без механических повреждений проводов.

Оригинальный инструмент – в помощь каждому электрику. Обеспечивает удобный и качественный функционал по зачистке металлических жил проводников от изоляции, включая многожильный вариант

Большинству стандартных проводников бытового назначения подходит стриппер «Klein» № 1412 или аналогичные. Инструментом удобно вырезать пластиковую оболочку кабелей, а также изоляцию отдельных жил.

Как соединять СИЗ одножильный и многожильный провода?

Скрутка жил одножильного и многожильного проводников имеет свои особенности.  Навинчивание соединителя изолирующего для создания зажима приводит к такому эффекту, когда многожильный провод свободно вращается вокруг сплошной жилы. В конечном итоге может образоваться недостаточно крепкое соединение.

Эффект утраты прочности соединения становится особенно вероятным, когда соединяются несколько проводников сплошных жил и один многожильный проводник. Между тем такая проблема легко предотвращается.

Достаточно удлинить концевую часть многожильного проводника (проводников) примерно на 3 – 4 мм относительно жилы провода сплошного исполнения. Затем  колпачок СИЗ наворачивается обычным способом.

Пример – как нужно применять бытовой изолирующий зажим (СИЗ), когда требуется выполнить скрутку двух жил разного исполнения – сплошной жилы и жилы, состоящей из многочисленных проводников малого сечения

Многожильный проводник, как правило, имеет немного больший диаметр по отношению к одножильному проводу аналогичного сечения. Поэтому под зачистку многожильных проводников от изоляции используется другое — чуть большее отверстие стриппера или же специальный инструмент под многожильный вариант проводника.

Таблица-спецификация соединительных изолирующих зажимов

Для удобства подбора нужного аксессуара разумно воспользоваться таблицей-спецификацией, где представлены существующие виды СИЗ.  Исходя из минимально и максимально допустимых сечений, подбирается типоразмер колпачка.

Таблица соответствия типоразмера СИЗ и сечения скрутки:

Типоразмер СИЗ	Мин/ макс сечение скрутки, мм
СИЗ-1	1 — 3
СИЗ-2	1 – 4,5
СИЗ-3	1,5 – 6,0
СИЗ-4	1,5 – 9,5
СИЗ-5	4,0 – 13,5

Колпачки СИЗ

Именно поэтому оптимальным вариантом считаются изолирующие колпачки для скрутки проводов. Этот способ выполнения электрического соединения и рассмотрим более подробно.

Описание

Соединительные изолирующие зажимы – именно так расшифровывается аббревиатура СИЗ. По сути, такие колпачки выполняют две функции:

1. Отличная изоляция контакта;
2. Резьбовой зажим делает скрутку качественной и надежной.

При таком способе соединения полностью исключается повреждение жил проводки, и не требуется применение изоляционной ленты.

Корпус зажима имеет конусообразную форму и изготовлен из пластика нового поколения, обладающего устойчивостью к высоким температурам. Кроме этого, такой пластик не горит, отличается тугоплавкостью и морозостойкостью, что позволяет использовать зажимы в любых условиях.

В корпусе установлена металлическая пружина, тоже конусная. При надевании колпачка на зачищенные жилы, пружина обхватывает и надежно зажимает провода.

Технология применения

Теперь рассмотрим, как произвести соединение проводов при помощи СИЗ. Чтобы изолирующий зажим обеспечил максимально плотный контакт жил, следует соблюдать такую технологию:

• Прежде всего, нужно . Чтобы не ошибиться с необходимой длиной зачистки, можно приложить колпачок к проводу и отметить его длину;
• Производить зачистку провода от изоляции нужно крайне аккуратно, чтобы не повредить жилы. Это повлечет за собой некачественное соединение, а при скручивании, провод может просто поломаться. Поэтому лучше воспользоваться профессиональным инструментом – стриппером;
• После этого рекомендуется скрутить зачищенные концы проводов для улучшения контакта;
• Затем на концы одевается изолирующий зажим. Делать это нужно до упора, но не прилагать чрезмерных усилий;
• В завершение нужно провернуть колпачок несколько раз по часовой стрелке.

Маркировка зажимов

Нужно заметить, что изолирующие колпачки имеют свою маркировку (от СИЗ 1 до СИЗ 5). Каждая маркировка обозначает определенное сечение и количество токопроводящих жил, которое способен эффективно зажать этот колпачок. В зависимости от маркировки также отличается и цвет зажима. Например, синий изолирующий колпачок СИЗ 2 предназначен для зажима трех жил сечением 1,5 мм2. А красный СИЗ 5 – восьми жил сечением в 2,5 мм2.

Типоразмеры колпачков СИЗ 1-5 Поэтому при выборе нужно обращать внимание на маркировку зажимов, чтобы приобрести подходящий расходный материал. При проведении крупного ремонта такой набор колпачков будет весьма полезен

При проведении крупного ремонта такой набор колпачков будет весьма полезен

Размеры и выбор колпачков СИЗ

Отечественные и китайские производители изготавливают колпачки СИЗ на 5 размеров от СИЗ-1 до СИЗ-5. Самый большой из них рассчитан на суммарное сечение проводов до 32мм2.

Кстати, будьте внимательнее при выборе колпачков исходя из сечений. Некоторые китайские СИЗы могут ввести вас в ступор. На самом колпачке может быть написано что он рассчитан до 20мм2.

А на упаковке от него — всего до 15мм2. Чему верить, не понятно.

Качество можно проверить даже на ощупь. Низкокачественные СИЗ отличаются плохим пластиком, который может лопаться при работе. Отличить его можно простым сжатием пальцами.

Более дорогие и нормальные зажимы, с трудом, но сжимаются под усилием двух пальцев. Не качественные варианты более грубые, и сжать их гораздо сложнее.

Некоторые при закручивании СИЗа помогают себе пассатижами. Опять же с китайскими дешевыми колпачками, при такой работе может случиться излом, либо просто выпасть пружина.

Хороший зажим СИЗ спокойно выдерживает рабочий температурный диапазон от -40 до +105 градусов.

Вот маркировка и виды колпачков СИЗ со всеми характеристиками, которые выпускает отечественный производитель КВТ:

Также фирма производит усиленный вариант колпачка с ушками или крылышками:

Колпачки с ушками конечно гораздо удобнее чем простые, однако здесь нужно исходить из условий свободного места в распредкоробке. Так как подобные уши могут занимать до 20% места от общей площади колпачка.

Еще СИЗ, также как и втулочные и вилочные наконечники можно различать по цветам. Каждый цвет соответствует определенному сечению провода.

При этом можно спокойно скручивать провода разных сечений. При опрессовке проводов гильзами, это вызывает реальную заморочку и трудности.

Подобрать и заказать себе наборы колпачков СИЗ можно здесь.

Для чего нужны колпачки для скрутки проводов

С целью выполнения соединения проводов более высокого качества, чаще всего, используется два способа: скрутка с паячной фиксацией и обыкновенная скрутка (не паянная).

Однако, даже эти, столь традиционные и распространенные методы не являются идеальными, а имеют кое-какие минусы: при выполнении соединения пайкой. контакт получается качественным, но при демонтаже приходится полностью удалять («обкусывать») спаянную часть проводников, для чего не всегда есть место (мал запас концов); при соединении же методом обыкновенной скрутки повышается риск возникновения окислений и меньше надежности.

Аналоги для зажимов

Главными конкурентами подобных устройств являются клеммники. В этом случае происходит затягивание двух проводов посредством винта. Однако такой способ имеет несколько недостатков, среди которых выделяют ослабевание контакта, требующее постоянного контроля и периодической подтяжки. Если приспособление находится в неудобном месте или количество их велико, то это очень затратно как по приложенным усилиям, так и повремени.

Ещё одним слабым местом таких соединителей является материал колодки. На рынке продаётся множество китайских изделий из дешёвого полиэтилена. Он не выдерживает даже лёгкого нагрева и оплавляется или возгорается, что может привести к пожару. Поэтому применение колпачков СИЗ вполне оправдано как дома, так и на заводе.

Стоит ли использовать: за и против

Изначально выделим несколько причин, почему стоит использовать современные соединители:

1. Достаточно низкая цена.
2. Скручивать провода с помощью них – это одно удовольствие.
3. На их корпусе вы сможете оставлять обозначения, к примеру: где фаза или ноль.
4. Создается безопасность и вероятность самовозгорания минимальна. Так как пластик соединителей не поддерживает горение.

Однако есть и несколько недостатков:

• Во многих ситуациях не получается сделать сильную фиксацию проводов.
• В колпачках нельзя соединить между собой медные и алюминиевые провода.

Вот мы с вами и рассмотрели, что такое соединительные зажимы СИЗ

Напоследок рекомендуем посмотреть еще несколько видео по этой теме.

И еще одно, но обратите внимание, здесь есть несколько ошибок.

Также читайте:

Соединение проводов опрессовкой

Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.



В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.

При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

Обжимная пружина колпачка СИЗ

пружина колпачка сиз

Обратим внимание на пружинку, а вернее на ее размеры

Нам важно знать площадь поперечного сечения наименьшей конусной части, где будет окончательно создаваться электрический контакт у соединяемых проводов. Здесь важно точно определить их соответствие: толстые проводники в маленькую площадь не поместятся, а тонкие — не будут плотно обжиматься. Здесь важно точно определить их соответствие: толстые проводники в маленькую площадь не поместятся, а тонкие — не будут плотно обжиматься

Здесь важно точно определить их соответствие: толстые проводники в маленькую площадь не поместятся, а тонкие — не будут плотно обжиматься

обжимная пружина колпачка сиз — сечение

В практике встречается два способа соединения проводов колпачками СИЗ: с предварительной скруткой и без нее. Пару одинаковых по толщине мягких проводов удобно вставлять с усилием в пружинку, а затем вращательным движением с силой сделать их скрутку по длине оголенного металла. Если же требуется соединить три или четыре проводника, то лучше предварительно скрутить их пассатижами, откусить неравномерно свитое окончание и вращением с применением силы установить колпачок.

вращение колпачка сиз по часовой стрелке

Предварительно посмотрите на направление навивки обжимной пружинки. Оно выполнено по часовой стрелке. В эту сторону, а не противоположную, следует вращать наш СИЗ для плотного облегания поверхностей.

При надевании колпачка используйте силу для раздвижения витков пружины, которые будут надежно сдавливать скручиваемые провода.

Внимание! Колпачки не предназначены для соединения разнородных металлов. Особенно это касается меди и алюминия из-за возникающих между ними гальванических процессов при прохождении электрического тока. Для этого случая используйте стальные клеммы и/или переходники, желательно обработанные токопроводящей пастой

Для этого случая используйте стальные клеммы и/или переходники, желательно обработанные токопроводящей пастой.

Как выбрать правильный колпачок — размер и виды

Отечественные производители, а также китайские, обеспечивают наш рынок обычными гладкими СИЗ и с крылышками.

Ниже представлена подробная характеристика «родной» продукции.

… и усиленная, с ушками (крылышками). Этот вариант удобнее, но все зависит от имеющегося места в распределительной коробке.

На каждом изображении есть пять маркировок колпачков. Выполненные для удобства в разном цвете изделия имеют разный размер, сечения скрутки также отличаются. Их классификация осуществляется по общей площади поперечного сечения жил. Эта площадь указана в номере соединителя (от 1 до 5). Приобретая СИЗ, в первую очередь рекомендуется изучить его суммарное сечение. Дело в том, что стандарты отечественных и европейских номиналов могут не совпадать.

Качество колпачков можно проверить вручную. Следует сжать изделие пальцами. Плохой товар изготовлен из некондиционного материала, способного лопнуть во время монтажа. Он более грубый, придавить его сложнее. А хороший, с усилием, но все же сжимается лучше.

Зарубежный рынок отличается широким ассортиментом данных приспособлений, которые можно разделить на 8 видов:

1. Классические и с крылышками (вышеуказанные).

   В соответствии с полученной суммой сечений нужно подбирать колпачок.

   Скрутку рекомендуется осуществлять такими способами:

   Совместить жилы (не скручивая), ввести их в колпачок, вдавить, а затем провернуть СИЗ в направлении часовой стрелки. Когда пружина внутри прихватит контакты — начать скручивание.

   Предварительно скрутить жилы, выровнять концы скрутки и (как в предыдущем способе) накрутить СИЗ в направлении часовой стрелки.

Тот или иной способ подбирается в зависимости от сечения имеющихся жил. Если сечение, например, 2,5 кв. мм, то сразу скрутить их колпачком трудно. К тому же может пострадать изделие.

8 видов колпачков от импортного производителя

Этот вид соединителя очень популярен на Западе, откуда попал к нам. Богатый выбор моделей позволяет выполнять этим способом большинство контактов осветительной и силовой проводки.

Виды импортных СИЗ:

1. Улучшенная конструкция с крылышками облегчает, делает более комфортным закручивание.
2. Используются зажимы низкопрофильной конструкции, короче стандартной длины. Удобны для укладки в маленьких распределительных коробках, работы в стесненных условиях.
3. Модификация предыдущей модели, оснащенная крылышками, облегчающими и усиливающими скручивание.
4. СИЗ для скрутки алюминиевых жил с медными. Внутренность колпачка заполнена специальной пастой, препятствующей окислению.
5. Соединители, защищающие контакт от влаги. Они заполнены силиконовой герметизирующей пастой, которая препятствует допуску влаги внутрь, предотвращает коррозию. На входе колпачка установлена разрезная эластичная манжета, удерживающая герметик. Нет необходимости дополнительной герметизации стыка при выполнении соединения на улице или во влажных помещениях.
6. Зажим с небольшим отверстием в верхней части. Кажущаяся нелепой конструкция нужна для скрученного соединения под клемму. Сначала конец более длинной, очищенной жилы выпускается в отверстие. После накручивания зажима, выведенный наружу выступающий провод петлей заводится под клемму. Очень удобно подключать соединенные провода заземления к корпусу или клемме.

1. Соединитель, где провода зажимаются не пружиной, а винтом с потаенной головкой. Напоминает стык нашей клеммной колодкой, которая помещена в колпачок СИЗ.

1. Для герметизации можно применить специальный коннектор. Представляет собой маленький пластиковый стаканчик, в который помещается завершенная СИЗ. Силиконовое наполнение гарантирует полную водонепроницаемость и защиту от влаги. Практически провод можно класть в воду.

Монтаж

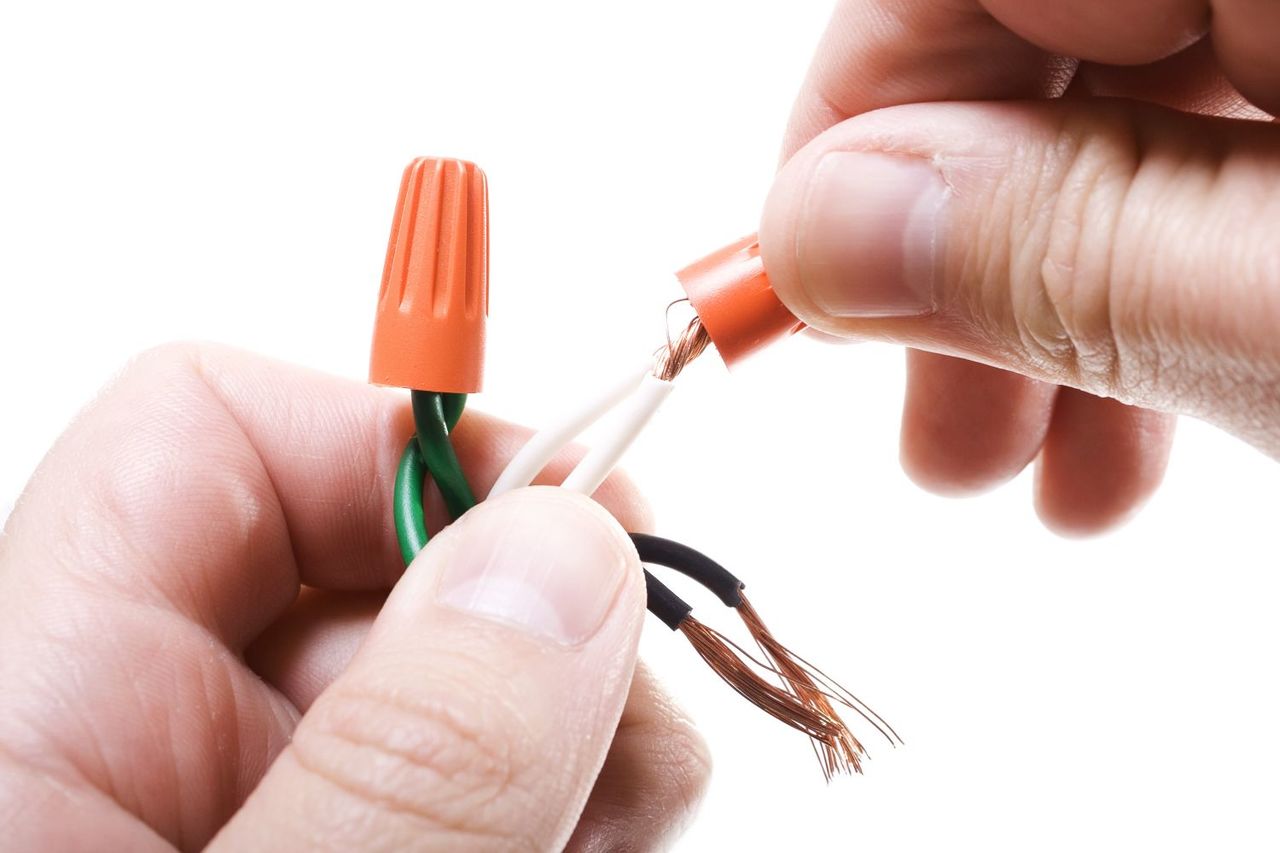

На практике применяется два метода скрутки проводов с помощью колпачков СИЗ. Первый способ: без предварительной скрутки. Второй способ: с предварительной скруткой.

Монтаж с предварительной скруткой

Нередко на практике электрики устанавливают СИЗ на заранее подготовленную скрутку голых проводов. Для этого нужно взять зачищенные жилы и плотно прижать их друг к другу. Связку следует зафиксировать с помощью пассатижей, отступив пару миллиметров от оголенных жил. При этом нужно начать закручивать прижатые друг к другу оголенные концы электропроводов по часовой стрелке. Для закручивания лучше всего использовать еще одни пассатижи. Небольшое сечение можно скрутить рукой, но если жилы толстые или их много, то используйте инструмент. По окончании скручивания откусите остаток оголенного провода под острым углом.

 Монтаж без скрутки

СИЗы устанавливаются на электрические провода и без скрутки (более популярная практика). Для этого нужно расположить оголенные провода параллельно, чтобы концы смотрели в одном направлении, вставить концы в СИЗ и начать накручивание колпачка вручную (по часовой стрелке). Ручное вкручивание нужно производить до тех пор, пока не щелкнет пружина. Щелчок пружины будет обозначать, что скрутка в пределах колпачка произведена. Далее, если длина оголенного провода у вас не выходит за пределы зажима, то на этом работа окончена.

Некоторые электрики рекомендуют оголять более длинный участок кабеля для того, чтобы сделать скрутку длиннее и надежнее. В таком случае она будет выходить за пределы колпачка, а после пружинного щелчка нужно будет докручивать соединение с помощью пассатижей или шуруповерта до тех пор, пока не скрутится вся связка проводов до самого изоляционного покрытия. После этого оголенный участок нужно заизолировать. Лучше всего это сделать с помощью термоусадочной трубки и изоленты.

Также важно, чтобы передача тока проводниками происходила через соединение, а не через пружину зажима. Так как пружина не предрасположена к таким нагрузкам, она очень быстро перегреется и выйдет из строя

Нельзя соединять кабели из разных металлов

Также нужно знать, что нельзя скреплять скруткой комбинацию из медных и алюминиевых кабелей. Так как В таких случаях используют специальные приспособления (колодки) с встроенными металлическими переходниками.

Подбирайте подходящий размер СИЗ

Если вы выберете правильный размер колпачков, который будет подходить суммарному сечению проводов, то скрутка прослужит долго, будет минимизирован риск перегревов.
