Как сделать контур заземления в частном доме своими руками: схемы заземления и монтажный инструктаж

Описание готовых комплектов для заземления

Существует две разновидности готовых комплектов:

• Штыри из черного металла могут идти с антикоррозионным покрытием и без него. Главное преимущество этой разновидности в невысокой стоимости, но продолжительность службы модели составляет не более 10 лет, что является существенным недостатком. Если же такие штыри использовать во влажной почве, то срок их службы сократится вдвое и составит 5 лет. Из-за разрушения металла на протяжении эксплуатации эффективность заземления ухудшается.
• Модульно-штыревые комплекты состоят из стальных прутков длиной минимум 150 см, которые имеют специальные резьбовые соединения. Для защиты от коррозии штыри имеют покрытие из меди или нержавеющей стали. Их заглубляют в почву перфоратором. Поскольку установка производится на значительную глубину, сезонные колебания не влияют на параметры «земли». Минимальный срок эксплуатации зависит от типа покрытия. Элементы с омеднением прослужат 30 лет, а штыри с покрытием из нержавеющей стали – 50 лет.

Пошаговая инструкция выполнения работ

Работы по выполнению работ по монтажу модульно-штыревого заземления можно разбить на несколько этапов: подготовительный, монтаж и завершающий.

Подготовительный этап

Приобретается комплект системы заземления, подготавливаются необходимые инструменты и приборы, выбирается место для установки системы заземления.

Монтаж контура заземления

Работы по монтажу контура заземления модульно-штыревого типа выполняются в определенной последовательности.

В месте, где предстоит выполнить монтаж, выполняется замер удельного сопротивления грунта. Для этого используют специальные приборы для комплексного испытания систем заземления, выпускаемые различными производителями.

После того как удельное сопротивление грунта определено, можно определить требуемое количество вертикальных электродов, используя формулу: n = R*Ψ/Rн, где:

• n — количество электродов (стержней);
• R — сопротивление растеканию одного вертикального электрода;
• Rн — нормативное сопротивление грунта;
• Ψ — коэффициент сезонности.

При выполнении расчета предварительно необходимо рассчитать и определить несколько показателей.

Сопротивление растеканию (R) одного вертикального электрода. Определяется по формуле: R = P/2*(1n(2L/d)+0,5ln(4T+L/4T–L)), где:

• Р — удельное сопротивление грунта, Ом/м;
• L — длина электрода;
• d — диаметр электрода;
• Т — расстояние от середины стержня до поверхности земли;
• ln — линейный логарифм.

Нормативное сопротивление грунта (Rн), в соответствии с «Правилами устройства электроустановок» (ПУЭ), должно соответствовать для электроустановок напряжением до 1 кВ (при линейных напряжениях 660/380/220 В):

• в непосредственной близости от нейтрали — 15/30/60 Ом соответственно;
• с учетом естественных заземлителей и повторных заземлителей отходящих линий — 2/4/8 Ом соответственно.

Коэффициент сезонности, в соответствии с ПУЭ, определяется для различных климатических зон так:

Вид электрода	Климатическая зона
II	III	IV
Вертикальный	1,8 – 2,0	1,5 – 1,8	1,4 – 1,6	1,2 – 1,4
Горизонтальный	4,5 – 7,0	3,5 – 4,5	2,0 – 2,5	1,5

Когда количество вертикальных электродов определено, принимается решение о форме их расположения на местности (в линию, треугольник, многоугольник).

Форма контура заземления зависит от количества заземлителей и места расположения конструкции от близрасположенных строений и инженерных коммуникаций.

Производится выемка грунта на глубину 0,5 — 0,7 метра в соответствии с выбранной конфигурацией контура заземления (роется траншея). Выполняется монтаж первого модульного штыря (вертикального электрода) собираемой конструкции.

Работы по сборке стержневого элемента конструкции выполняются в такой последовательности:

1. На нижний конец модуля наворачивается наконечник, используется специальная мастика.
2. На верхний конец модуля наворачивается посадочная площадка.
3. Модель устанавливается в размеченное место траншеи. при помощи электро- или пневмоотбойного молотка забивается на всю длину.
4. При необходимости установки еще одного модуля в конструкции отдельно взятого вертикального электрода используемый инструмент отсоединяется, выворачивается посадочная площадка, а на ее место наворачивается соединительная муфта, после чего устанавливается следующий модуль и осуществляется его погружение в грунт.
5. Когда первый заземлитель смонтирован, проводится промежуточное испытание — проверяется сопротивление растеканию тока одного вертикального электрода. Полученное значение должно характеризовать, правильно ли были сделаны предварительные расчеты. Если значения не совпадают, нужно внести коррективы в конструкцию контура — добавить или уменьшить количество электродов.
6. Выполнить монтаж требуемого количества вертикальных элементов конструкции.
7. В траншею укладываются горизонтальные электроды (заземлители), которые посредством соединительных зажимов и с использованием специальной пасты крепятся к вертикальным заземлителям.
8. Траншея засыпается грунтом с послойной трамбовкой последнего.

Завершающий этап

На завершающем этапе производства работ производится контрольное измерение смонтированного контура заземления и осуществляется проверка полученных значений на соответствие требованиям ПУЭ.

После выполняется подключение смонтированной конструкции к заземляемым элементам (система грозозащиты, электрическое оборудование и сети, инженерные коммуникации, подлежащие заземлению).

Основные виды опор

Деревянные

Подобные конструкции в большинстве случаев будут изготавливаться из дерева, которое не будет иметь коры. Длина одного бревна будет составлять от 5 до 13 метров. Толщина опоры может составлять от 12 до 26 см. Чтобы подобная деревянная опора меньше поддавалась гниению медленнее его будут покрывать специальным антисептиком. Деревянные опоры могут иметь два вида, к которым относят C1 и C2.

Железобетонные

Подобные приспособления на сегодняшний день выполняются из арматуры и бетона. Они могут напоминать вид прямоугольника или трапеции. Это железобетонное устройства также будет иметь маркировку, которая имеет название CB. После этих букв также будут писаться цифры, которые означают длину столба. Например, вы можете встретить маркировку CB-95 и это означает, что железобетонный столб будет иметь длину 9.5 метров. На фото ниже вы сможете увидеть, как выглядит ЖБ опора:

На современном рынке можно встретить следующие конструкции:

• CB
• CB
• CB
• CB

Чтобы выполнить вторичное заземление PEN проводника с двух сторон столба приваривают арматуру.

Главное назначение этого элемента

В любом электрическом приборе заземление играет важную роль, а ее помощь при установке дома неоценима, так как человек оберегает себя от:

Случайного поражения электрическим током, которое может произойти при случайном касании электроприбора, у которого нарушена герметичность проводки;
Некоторые современные аппараты не будут работать, если в доме нет заземляющего участка, это также важно учитывать;
Покупка комплекта позволит правильно эксплуатировать газовую установку;
Отличная защита от поражения электрической молнией.

Если изоляция электрической проводки будет нарушена, ток начнет замыкаться на металлическом корпусе изделия. При возникновении такой ситуации у электроприбора начнутся проблемы с функционированием, что может привести к поломке. Про безопасную эксплуатацию человек может сразу забыть, так как риск поражения электрическим током увеличивается в разы.

Однако, такая ситуация возможна в том случае, если не будет заземления, когда она есть, то электрический ток равномерно распределится, что снизит вероятность поражения. Но, в любом случае, эксплуатировать такой прибор не рекомендуется, лучше соединить оборванные провода термотрубкой.

Это описан только один пример использования комплекта из тысячи. При правильно организованном заземлении создастся электрическая цепь, которая будет обладать сопротивлением в разы меньше, чем способен выдержать человеческий организм. Ток, проходящий по телу, не окажет на него никакого влияния, а весь опасный заряд «ударит» в грунт.

Главной деталью любого комплекта является контур заземления, который представлен в виде металлических проводников и специальных стержней, закопанных в землю (часто их называют электроды-заземлители).

Электрический кабель, располагающийся внутри, изготавливается из трех жил: фаза, ноль и земля. Это наиболее распространенный стандарт, который показывает высокие результаты. Проводка защитного заземления фиксируется вместе с контуром электрического изделия.

Для обеспечения наибольшей безопасности во время возникновения грозы, используются специальные элементы – разрядники. Они рассчитаны на работу с большими параметрами токов и напряжения, без негативного последствия для остальных устройств.

Конструктивные особенности

На данный момент многие люди, даже и не знают, что представляет собою подобная система. Если изучить систему, тогда можно сказать о том, что она состоит из стальных полуторометровых штырей, которые в дальнейшем будут обрабатываться медью и соединяться с помощью специальных муфт. Также в комплекте системы вы сможете встретить специальные зажимы, с помощью которых будет происходить соединение горизонтальных и вертикальных контуров. Ниже вы сможете рассмотреть схему модульного заземления:

Модульно-штыревая система может устанавливаться следующим образом: на верхнюю часть штыря будет монтироваться специальная посадочная площадка, которая также должна будет соединяться с муфтой. На нижнюю часть конструкции будет устанавливаться специальный наконечник. Эта насадка вам может потребоваться для передачи силы вибромолота.

Во время приобретения наконечников вы сможете заметить, что они могут иметь определенные разновидности. Их область применения в большинстве случаев будет зависеть именно от грунта, в котором они будут использоваться.

Кроме этого, к комплекту также в обязательном порядке должна будет прилагаться специальная электропроводящая жидкая паста. Ее основным назначением считается защита от коррозии, а также постоянная поддержка электрического сопротивления во время эксплуатации. Наносить подобную пасту вам необходимо будет на все болтовые соединения, которые будут располагаться в вашей конструкции.

Системы заземления

Существует 6 отличающихся между собой заземляющих систем. Несмотря на такое разнообразие, в жилых домах применяется преимущественно только 2 из них, такие как:

TN – C – S. Главной особенностью данной системы считается то, что подача тока происходит с использованием нуля PEN, который обязательно дополнительно подключается к глухо заземленной нейтрале.

В здании, в распредустройстве провод расходится на две части РЕ и N. Одна – PE – представляет собой ноль защитный (заземление), вторая – проводник – выполняет роль рабочего поля N

Для того чтобы данная система надежно работала, очень важно обеспечить ей соответствующую защиту

Это касается тех приспособлений, которые связаны с проводником PE. Такая ситуация возникает в случае механического повреждения нуля PEN между непосредственно самой подстанцией и сооружением.

TT. Эта система применяется в селах и деревнях. В загородных условиях сложно обеспечить безопасность нуля PEN. Эта схема требует выполнения «глухого» заземления по отношению к нейтрали. Осуществление передачи напряжения при этом происходит посредством 4 проводов.

Четвертый из них применяется в качестве функционального нуля N. Со стороны потребителя в данной ситуации необходимо создать штыревой заземлитель. Именно к нему следует подсоединить все проводники от PE. С ними следует связать корпуса приборов.

Система TT применяется преимущественно в отдаленных от городов районах. В крупных населенных пунктах предпочтение отдают TN – C – S.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

• Сделать это можно двумя способами:
• переделать систему TN-C на систему заземления TN-C-S;
• произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.
Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Повторное заземление нулевой жилы СИП на опоре

Согласно нормативам, а именно ПУЭ 2.4.38-2.4.49 повторное заземление нулевой жилы СИП, осуществляется, как на бетонных, так и на деревянных опорах. Нулевой жилой СИП проводника является PEN проводник ВЛИ.

После установки опор, перед натяжением СИП, на опорах выполняется заземление. Для этого по деревянной опоре прокладывается стальная проволока толщиной 6 мм, для заземления бетонной опоры используется арматура находящаяся внутри бетонной опоры.

Само повторное заземление нулевой жилы СИП производится согласно рабочему проекту магистрали ВЛИ, в соответствии с нормативами. Осуществляется повторное заземление после натяжения СИП, если магистраль монтируется или на действующей магистрали ВЛИ.

Как сделать модульно штыревое заземление

Каким образом производится весь монтаж? Во-первых, необходимо выкопать небольшой приямок глубиной 0,5м.

Далее накручиваете стартовый наконечник на первый стержень.

После чего, руками пробуем его забить в землю. Для облегчения вхождения в грунт подливайте водички.

При достаточно мягком грунте, поступательными движениями и ударами небольшого молотка, иногда получается целиком загнать первый штырь.

Почему это лучше попробовать сначала сделать вручную? При забивании первого или второго электрода, в этих верхних слоях зачастую попадаются камни. В случае ручной работы, электрод после этого легко вытаскивается наружу и переставляется на новое место.

А вот если вы с самого начала работали перфоратором, то плотность вхождения его в грунт будет таковой, что без раскопки еще на 1м его и вытащить то не получится.

После погружения первого заземлителя накручиваете муфту и вставляете второй прут.

Не забывайте про смазку. Она улучшает токопроводящие свойства и защищает резьбу от коррозии.

Также следите за тем, чтобы приямок постоянно был в воде. Это существенно улучшает вхождение электродов в грунт.

При этом обратите внимание на важный момент! Некоторые недобросовестные электрики таким дешевых способом пытаются обмануть заказчиков. Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер

Показатели с таким грунтом первоначально могут быть в идеале

Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер. Показатели с таким грунтом первоначально могут быть в идеале.

А вот через несколько дней после просыхания почвы, все резко меняется. Только вы об этом даже не узнаете.

Без специальных измерительных приборов невозможно понять, насколько надежно и качественно сделан контур заземления. Можете только перекреститься и уверовать.

Второй и последующие электроды загоняете в землю ударным перфоратором большой мощности, или отбойным молотком.

Производители заземлений рекомендуют для этого дела инструменты с ударом от 20 Джоулей и выше.

То есть, лучше, чтобы это был не дорогой перфоратор Хилти, а дешевый ноу нэйм китайский отбойник.

Кстати, есть комплекты заземлений, которые забиваются без отбойного молотка, а обычной кувалдой весом более 10кг.

Для этого понадобится специальный нагель, по которому и будут наноситься удары.

Здесь самое главное не сила удара и размер замаха, иначе быстро разобьете посадочное отверстие, а равномерность и поступательность движений.

При работе перфом следите за кривизной направляющей. Из-за сильного изгиба и вибраций, ударная головка нередко ломается!

После углубления очередного штыря делается замер. Там, где преобладает чернозем и суглинок с глиной, показатели всего с одного заземлителя уже могут достигать минимально требуемых 30 Ом. При погружении второго на глубину 3м, вполне реально приблизиться до 10 Ом.

А вот там, где песок, электроды один за одним будут просто улетать вниз, при этом не давая желаемого результата.

Здесь действует правило – чем тяжелее идет штырь, тем лучше будет сопротивление.

Но это конечно не относится к скальному грунту.

Если загнали почти все штыри из комплекта, а последний зашел наполовину и встал как мертвый, срезайте его болгаркой возле земли, оставив место под сжим.

При плохих результатах сопротивления, придётся отступить расстояние равное глубине уже забитых заземлителей и делать на новом месте второе. После чего соединять два контура горизонтальной шиной.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

• УШМ для резки и зачистки швов.
• Гаечные ключи М12 и М14.
• Штыковая лопата для рытья траншеи до места установки контура.
• Кувалда для заглубления токоподводящих штырей.
• Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

• Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
• Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
• Болты М12 или М14 с шайбами и гайками — 2 шт.
• Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Рабочее (защитное) заземление частного дома: его устройство и назначение

Рабочее заземление предназначается для спасения людей от электрического тока. К тому же оно позволяет защитить бытовую технику от выхода из строя при возникновении его корпусного пробоя.

Также такое заземление является весьма полезным для уменьшения последствий удара молнии. Это касается лишь тех случаев, если у дома предусмотрен соответствующим молниеотвод.

Назначение заземления

Рабочее заземление при электрическом чрезвычайном происшествии выполняет роль защитного. Главные его задачи заключаются в следующем:

• спасение людей от поражения током;
• защита бытовой техники при корпусном пробое;
• поддержка нормальной работы оборудования.

Постоянно действующее рабочее заземление требуется только для промоборудования. Если речь идет о бытовой техники , достаточно всего лишь заземление через евророзетку.

Несмотря на это, специалисты рекомендуют все же наглухо заземлить ряд приборов в доме. Среди них стоит выделить стиральную машину, микроволновую печь, электродуховку, индукционную плиту (варочную поверхность), а также настольный компьютер.

Устройство заземления

Применение искусственных систем заземления обусловлено тем, что естественные системы нередко не соответствуют всем правилам и нормам. Это может привести к их плохому срабатыванию и низкой эффективности.

Также к этой категории относятся действующие артезианские скважины или же некоторые другие элементы сооружений, выполненные из металла. При этом в обязательном порядке они должны быть соединены с землей.

При самодельном создании заземления специалисты рекомендуют применять уголки из стали размером 50×50 миллиметров, длина которых составляет 3 метра. Их следует забить в землю в траншее.

Ее глубина должна достигать 70 сантиметров. При этом около 10 сантиметров должно находиться над дном. К этой части уголков стоит приварить проложенный в траншее пруток из стали диаметром в пределах от 10 до 16 миллиметров. Вместо него разрешается использовать полосу размером 40×3 или 40×4, расположенную по всему периметру сооружения.

В соответствии с действующими правилами, если имеется электрическая установка до 1000 Вольт, сопротивление заземления не должно превышать 4 Ом.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

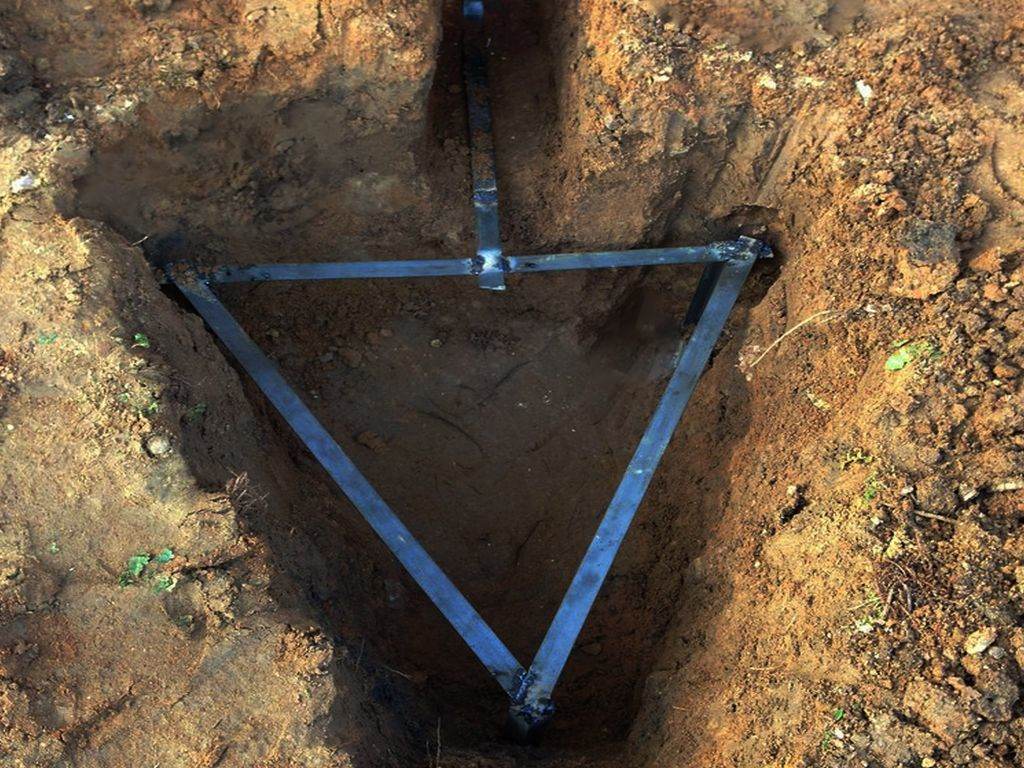

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	—
Песчаник, грунтовые воды не глубже 5 м	500	—
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.
