Нужен ли ибп для газовых котлов и в каких случаях

Определение параметров ИБП

Определить какого типа источник бесперебойного питания для газового котла вам необходим — это еще не все. Надо знать еще как минимум два параметра: мощность ИБП и емкость аккумуляторов, которые он может зарядить.

Пример технических характеристик источника бесперебойного питания для газового котла

Как определить мощность бесперебойника

Чтобы определиться с тем, какой мощности вам нужен источник бесперебойного питания, ищите в паспорте газового котла строку «потребляемая мощность». В среднем она составляет 150-170 Вт. Если в системе стоит второй циркуляционный насос, его потребляемую мощность надо прибавить к этой цифре.

Бесперебойники надо подбирать по мощности подключаемого оборудования

Чтобы работало все без проблем необходим запас по мощности не менее 20-30%. Если есть возможность, при выборе ИБП полученный результат можно удвоить — на всякий случай. Рано или поздно вам захочется добавить в нагрузку пару приборов, так как это действительно удобно — когда при отсутствии электричества у вас хоть что-то работает. Это и будет минимальная мощность источника бесперебойного питания для газового котла.

Определяемся с емкостью АКБ

Многие модели бесперебойников имеют встроенные АКБ. В этом случае вам нет необходимости что-то считать. Если же батареи подключаются отдельно, необходимо найти в технических характеристиках строчку «максимальный ток заряда». Данную цифру умножаем не 10, получаем емкость АКБ, которые может зарядить этот UPS. Подключить батареи большей можно, но в таком случае они не будут заряжаться полностью, что сокращает срок их службы.

Зависимость емкости аккумуляторных батарей и длительность работы котла

Как же подобрать ИБП со встроенными батареями? По времени автономной работы, которая вам необходима. Зависимость времени работы от емкости аккумуляторов и потребляемой мощности приведена в таблице. По ней подбирать источник бесперебойного питания для газового котла вообще несложно.

Бесперебойник на весь дом

Подобный ИБП устанавливается сразу после вводного автомата и обеспечивает гарантированным электропитанием весь дом по трем фазам. В этом случае, для оповещения об отключениях устанавливается GSM модуль или выводится сигнальная лампа на видное место.

При установке ИБП для дома иногда целесообразно в обход источника подключать мощную неприоритетную нагрузку: электропечь сауны, всевозможные электрические подогревы, резервный электрокотел и т.п.

Для бесперебойного питания всего дома с точки зрения оптимального соотношения бюджет/функционал мы рекомендуем одну из трех конфигураций:

ИБП на 36кВт. Доступный диапазон от 20кВа до 120кВа.

Стоимость среднего ИБП на весь дом с автономной работой на 8-10 часов составит около 250-350т.р.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

• Разводные ключи и дюбеля;
• строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
• перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
• кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
• ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
• калибратор для развальцевания труб;
• вентили, краны — для крепления запорных механизмов;
• листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Подключение к системе отопления

​

Расположение узлов присоединения к системе отопления (с лицевой стороны):

• слева — подача горячего теплоносителя в контур;
• справа — магистраль обратки.

При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.

Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.

Выбираем аккумулятор

Давайте посмотрим, как выбрать аккумулятор для газового котла отопления (а точнее, для нашего бесперебойника). Для начала нужно посмотреть, аккумуляторы какой емкости поддерживает купленный ИБП (помним про ток заряда). В соответствии с этим приступаем к подбору батарей. Они подразделяются на два типа:

Мы рекомендуем выбрать для газового котла необслуживаемые батареи, так как их можно устанавливать и дома.

• Обслуживаемые – они требуют периодического долива воды или электролита;
• Необслуживаемые – используют гелевый электролит, поэтому не нуждаются в каком-либо обслуживании.

Необслуживаемые батареи не нуждаются в возне с электролитом и водой, не выделяют в воздух опасных газов (водород). Поэтому их можно смело ставить в непроветриваемых помещениях. А вот обслуживаемые аккумуляторы в ИБП можно использовать только тогда, когда они устанавливаются в технических проветриваемых помещениях (например, подвалах, где можно поставить и сам газовый котел).

Обратите внимание, что обслуживаемые аккумуляторные батареи представляют собой не что иное, как АКБ для автомобилей – с напряжением 12 или 24 В. Устанавливая бесперебойник для газового котла отопления, следует позаботиться об экономии средств

Мы не рекомендуем покупать два АКБ по 50 А/ч в каждый, так как выгоднее выбрать и приобрести одну батарею для ИБП емкостью 100 А/ч. А если вы хотите сэкономить и купить АКБ на 75 А/ч вместо 100 А/ч, то лучше отдать предпочтение последней батареи, так как разница в емкости будет минимальной

Устанавливая бесперебойник для газового котла отопления, следует позаботиться об экономии средств. Мы не рекомендуем покупать два АКБ по 50 А/ч в каждый, так как выгоднее выбрать и приобрести одну батарею для ИБП емкостью 100 А/ч. А если вы хотите сэкономить и купить АКБ на 75 А/ч вместо 100 А/ч, то лучше отдать предпочтение последней батареи, так как разница в емкости будет минимальной.

Видео-обзор инвертора МАП «Энергия»

II. Трехфазное подключение участка

В зависимости от схемы, которую реализовал ваш электрик на участке, распределение по фазам может быть различным.

Вариант 1 Основной дом «сидит» на одной фазе, другие фазы распределены на подсобные помещения, баню, гостевой дом и т.п. В этом случае можно зарезервировать:

• отдельные автоматы в электрощите дома (свет, холодильник, котел и т.п.). Мощность ИБП подбирается по совокупной нагрузке
• всю фазу пропустить через бесперебойник, мощность подбираем по номиналу вводного автомата

Вариант 2 Все три фазы заходят в дом и далее по одной фазе на этаж. На резерв можно подключить:

• отдельные автоматы
• всю фазу (весь этаж)
• две фазы – одна через ИБП, другая через контактор
• 3 фазы через автоматический коммутатор (АКФ), о котором подробнее будет изложено ниже. При использовании АКФ рекомендуемая мощность инвертора — 9кВт и более
• использовать ИБП с трехфазным входом и однофазным выходом (3в1) или трехфазные ИБП/инверторы (3в3)

Вариант 3 Три фазы заходят в дом и равномерно распределяются по всем этажам. В этом случае подключаются на резерв:

• отдельные автоматы, которые выводятся из под общей схемы. Как правило, это одна фаза.
• две фазы – одна через ИБП, другая через контактор
• все 3 фазы с использованием АКФ
• все 3 фазы через ИБП 3в1 или 3в3

Правила размещения ИБП

Согласно статистике сервисной службы ГК «Штиль», более половины преждевременных выходов ИБП из строя связаны либо с размещением устройства в зоне с неподходящими для него условиями, либо с ошибками, допущенными при подсоединении питающей сети или нагрузки.

С помещением, в котором будет эксплуатироваться ИБП, рекомендуется определиться заранее, до покупки изделия. В общем случае оно должно:

На каждом конкретном объекте жилой недвижимости вышеприведённым критериям могут соответствовать различные помещения: где-то это будет коридор или кухня, где-то теплая терраса, где-то непыльная и проветриваемая подсобка или цокольный этаж с достаточным воздухообменом.

Если вы не можете самостоятельно определить оптимальное место для установки ИБП, то настоятельно рекомендуем проконсультироваться со специалистом!

В любом случае, не размещайте изделие в районе прямого падения солнечных лучей, в зоне ремонтных работ, рядом с нагревательными приборами и стыками элементов водопроводной сети, а кроме того, в захламлённых помещениях и в помещениях, где важен пониженный уровень шума (спальни, детские комнаты).

Время резервирования электропитания

Пожалуй, приоритетный фактор, который определяет выбор. ИБП для компьютеров способны давать электропитание очень короткий срок – не дольше 10 минут. Это объясняется использованием малого количества батарей, размещенных либо в корпусе оборудования, либо отдельно.

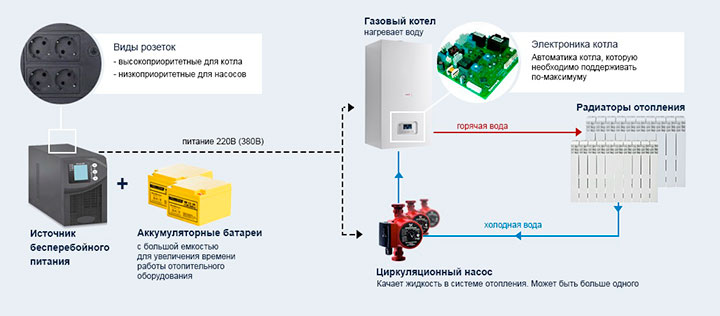

Специализированные готовые решения для котла учитывают требования по длительности автономной работы, которая достигает от 8-12 часов до суток и более. При этом обеспечиваются и остальные параметры, гарантирующие работу оборудования автономной системы отопления и горячего водоснабжения частного дома, коттеджа, или даже квартиры:

• «Чистый синус» на выходе – отсутствие недопустимых для чувствительной автоматики и насосного оборудования «модифицированных» импульсных напряжений.
• Продолжительное время резервирования для бесперебойной работы котельного оборудования не менее 6-8 часов (в зависимости от оборудования и объема аккумуляторов инверторной системы – свыше 12 часов). Возможна установка АКБ и на резерв 2-3 часа, если потребуется.
• Сохранение работоспособности при многократных перегрузках. Компьютерные ИБП в состоянии выдержать подобные испытания, но продолжительность работы их батарей в этом случае существенно снижается.

Продолжительный резерв – пожалуй, не менее важный параметр. При частых и относительно длительных разрядках-зарядках аккумуляторные батареи компьютерных источников питания быстрее выходят из строя. В итоге их время резервирования существенно сокращается. Что касается специальных ИБП для дома и котла, то в них отдельно устанавливается блок из аккумуляторов типа AGM. Не возникает сложностей с тем, как подключить дополнительные АКБ в случае, если текущей суммарной емкости аккумуляторов не хватает для потребностей газового котла.

Особенности подключения ИБП

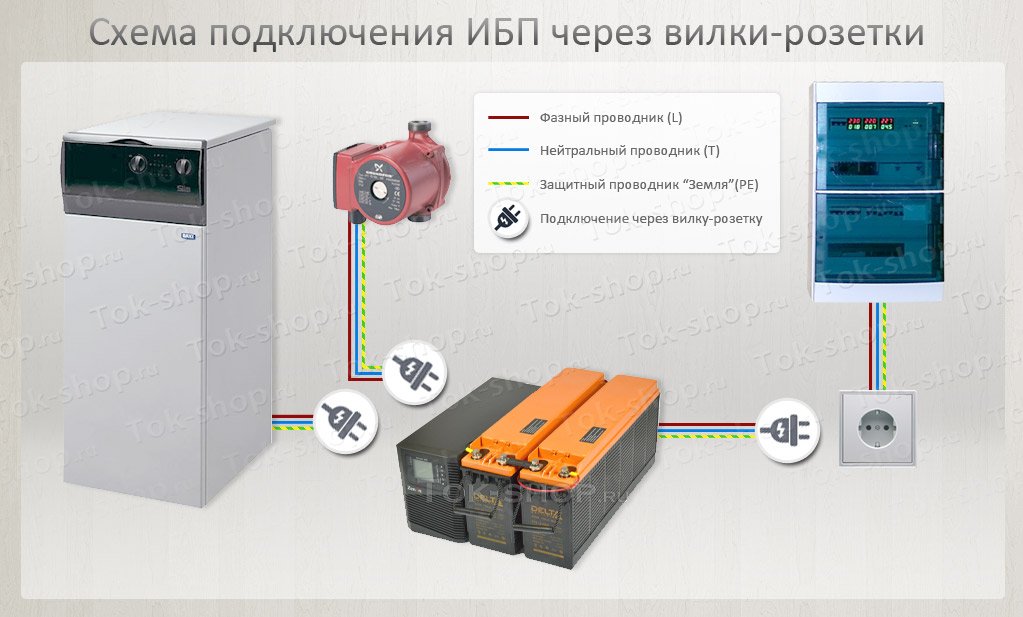

В бытовой практике ИБП малой мощности обычно используются с отдельной нагрузкой или несколькими нагрузками, более мощные модели – с большой группой нагрузок или для централизованной защиты всей домашней электросети.

Первый случай наиболее простой: защищаемое оборудование и сеть подключаются к изделию с помощью привычного штепсельного соединения (розетка в вилку). Главное заранее убедиться, что вилки и розетки подходят друг к другу.

Важно!

Включать ИБП допустимо только в розетку, имеющую контакт заземления!

Важно!

Некоторые устройства (например, газовые котлы) требуют строгого соблюдения фазности при подключении, то есть совпадения фазного и нейтрального контакта розетки с фазным и нейтральным контактом вилки. Если после подключения к ИБП такой прибор не запускается, то переверните его вилку в розетке «бесперебойника».

Маломощные ИБП (до 3 кВА) имеют компактный корпус, поэтому обычно их стараются разместить в непосредственной близости от защищаемой техники. Будьте внимательны! Условия на этом участке могут не соответствовать требованиям, предъявляемым устройством к месту эксплуатации. При возникновении подобной ситуации установите изделие в более подходящей зоне и соедините с нагрузкой при помощи удлинителя.

Одновременное питание от ИБП нескольких потребителей можно организовать:

• с помощью электрических разветвителей (двойник, тройник и т.д.) при условии, что подключаемых приборов немного и они находятся рядом;
• через распределительный щиток – такой вариант удобен при большом количестве рассредоточенных нагрузок.

Важно!

Работы по сборке и установке распределительного щитка требуют навыков электромонтажа и обязательного соблюдения правил электробезопасности, поэтому рекомендуем доверить их профессиональному электрику!

Мощные ИБП способны обеспечить резервирование всех энергопотребляющих систем и устройств в квартире или коттедже. Для этого необходимо выполнить электрическое подсоединение прибора на вводе электричества в дом, после счетчика, но до нагрузочных автоматов. Данный процесс не прост и состоит из нескольких трудоёмких операций, выполнение которых лучше доверить профессионалу (особенно в случае трехфазного ИБП).

Следует отметить, что у ИБП с мощностями от 6 кВА коммутация с входными и выходными цепями осуществляется не через штепсельные разъёмы, а через клеммную колодку, для работы с которой опять же нужны определённые навыки.

Важно!

Продолжительность автономной работы любого ИБП зависит от ёмкости и количества подключенных к нему батарей. В бытовых условиях с размещением большого числа аккумуляторов могут возникнуть проблемы. Поэтому при потребности в длительном резервировании, стоит рассмотреть вариант с использованием связки ИБП и генератора либо запитать от ИБП только группу наиболее важных нагрузок. В жилом доме к таковым можно отнести электроприборы, от функционирования которых напрямую зависит бытовой комфорт и безопасность.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

• не шумят;
• высокий КПД, если работают от сети;
• доступны.

Минусы:

• переключаются на АКБ за 4 – 12 минут;
• нельзя корректировать параметры напряжения и тока;
• энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

• переводят оборудование в автономный режим за 2 – 10 мс;
• КПД;
• стабилизируют напряжение и без АКБ.

Минусы:

• не корректируют синусоиду и частоту тока;
• предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

• подключенные устройства продолжают получать питание, даже если отключают свет;
• стабильные электропараметры;
• подзаряжаются от бензинового генератора;
• можно корректировать выходное напряжение.

Минусы:

• шумные и выделяют много тепла;
• КПД – 80 – 94%;
• в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

• малая энергоемкость батареи, что дает немного времени автономной работы;
• нет защиты от перегрева;
• аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.
