Автосигнализация пантера (pantera) схемы подключения и инструкция по эксплуатации

Виды автосигнализации pantera

На рынке представлены разнообразные модификации этой охранной системы pantera, сигнализация которых рассчитана на информирование водителя о состоянии его автомобиля, а также запуска мотора на дистанции или в определенный период времени. Поэтому сигналка пантера подходит для любой машины (даже для автоматической коробки передач).

Разработчики тестировали ее в различных атмосферных температурных условиях, в связи с чем, ее использование разрешено в автомобилях, которые эксплуатируются на крайнем севере, или в Азии.

Разработчики этой продукции создали охранные системы следующих видов.

1. Одностронние модели. Они имеют следующие модификации: pantera xs 1000, qx 77, qx 44, CL 500, CLK 355. Характерны тем, что оснащаются функцией по аварийному отключению сигнализации с помощью специальной кнопки, которая кодируется пинкодом (модель xs 1000), обладают двухуровневыми датчиками удара, что делает ее чувствительной к любым повреждениям, даже незначительным. Также сюда можно отнести защитное кодирование сигнала, не дающее считывать его сканерами (модели xs 1000, CL 500, CLK 355), и конечно это сигнализация с автозапуском мотора, плюс 6-ти канальная сирена. Вообще модель xs 1000 относится к флагманам односторонних сигнализаций пантера.
2. Двусторонние модели. К ним относятся pantera slk 675rs, slk 468, clc 180, slr 5625. Они характерны усовершенствованной системой «антиугон», постоянной связью с автовладельцем о состоянии автомобиля, дистанционной возможностью отключения двигателя в случае незаконного завладения, регулирование пусковых возможностей мотора (включение при определенной температуре воздуха, низкой зарядке аккумулятора). Кроме этого установленный дополнительный датчик сможет отключить двигатель, во время его движения.

Но перед тем как начать пользоваться этой сигнализацией, важно запомнить, что радиус ее действия в режиме обратной связи не превышает 2 километров, а в режиме дистанционного запуска мотора, включения освещения, не более 300-700 метров. Это не касается функции завода двигателя при определенной температуре воздуха, или низкой зарядки аккумулятора. Это все происходит автоматически

Это все происходит автоматически.

Особенности

CLK 355 375 455

Это бюджетные модели сигнализации марки Pantera. Для записи брелоков выполните следующее.

1. Снимите режим охраны.
2. В течение пяти секунд включите и выключите зажигание.
3. Нажмите на клавишу «валет» три раза. Сделайте это за пять секунд. Прозвучит один продолжительный сигнал сирены.
4. Активируйте зажигание. Последует 1 короткий и длинный ЧИРПы. Светодиод медленно замигает. Система готова к программированию.
5. За десять секунд кликните по любой клавише на первом брелоке. Система издаст один длинный сигнал. Код главного пейджера внесён в память. Светодиод загорится постоянно.
6. Проведите такие же действия с оставшимися пультами.
7. После введения данных четвёртого брелока блок управления выйдет из режима записи. Последует короткий и один длинный звуки сирены.

SLK-35SC

В передатчиках охранной системы используется динамический код. В некоторых ситуациях происходит рассинхронизация кодов пульта и блока управления. Для того. Чтобы исправить обстановку.

1. Подойдите к автомобилю.
2. Кликните два раза клавишу на передатчике. Синхронизация восстановится. Коммутатором можно пользоваться.

Инструкция универсальна, подходит для программирования брелоков SLK-100SC, СЛК 4I, SLK-200SC, СЛК 7I, SLK-5I.

Модели снятые с производства

Предприятие выпускало несколько разновидностей сигнализаций, построенных на единой элементной базе. Каждая модель выпускалась в 2-3 модификациях, отличающихся набором функций и программным обеспечением. Оборудование поставлялось в комплекте с оригинальными сиренами, что упрощало процедуру монтажа. Для шифровки команд применялся динамический код BACS. После разработки новых алгоритмов защиты выпуск сигнализаций прекратился.

SLK-650RS

Сигнализация поддерживает автоматический пуск бензиновых моторов и агрегатов с воспламенением от сжатия. Программное обеспечение проводит интеллектуальный опрос датчиков, исключая возможность включения мотора при включенной передаче. Конструкция процессорного блока рассчитана на эксплуатацию при температуре от -40°С.

SLK-675RS

Комплекс поддерживает установку дополнительного блока Bilarm GPS/GSM, предназначенного для управления функциями при помощи мобильного телефона. Сигнализация обеспечивает защиту 7 зон, предусмотрен модуль диагностики с исключением неисправных участков из защиты. Поддерживается автоматический пуск мотора по сигналам от таймера или температурного сенсора.

SLK-625RS

Оборудование оснащалось пультами управления с увеличенным до 2000 м радиусом приема сигналов от машины. Блок памяти сохраняет параметры 2 последних срабатываний охраны. Для кодировки сигнала используется упрощенный код, который перехватывается сканерами.

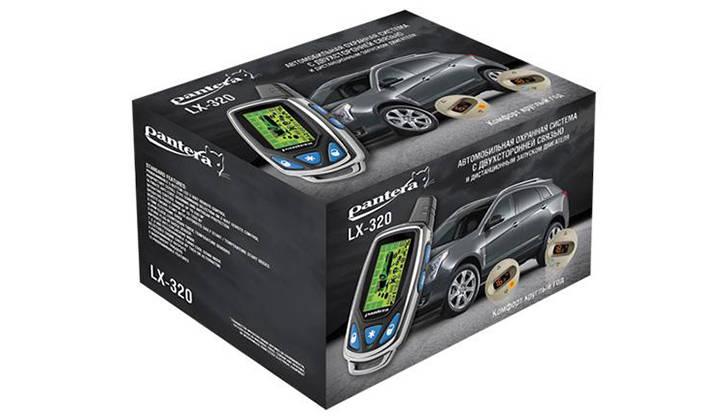

LX-320

Сигнализация имеет поддержку автоматического пуска, в набор входит коммуникатор с 2-сторонним каналом связи. В наборе 6-тональная сирена с питанием от штатного аккумулятора. Оборудование поддерживает дополнительную блокировку мотора, имеются режимы антиограбления и паники.

Процедура настройки

1. Зажигание включают и в течение 15-ти секунд 3 раза жмут кнопку Valet;
2. Прозвучит сигнал сирены, затем зажигание сразу выключают;
3. Прозвучат два сигнала, зажигание включают снова;
4. Чтобы настраивать опции, перечисленные во второй таблице (см. выше), кнопку Valet жмут и удерживают 3 секунды;
5. Одиночными нажатиями на кнопку Valet выбирают номер опции;
6. Значение 1 выбирают нажатием клавиши «Закрыть» на брелоке;
7. Значение 2 и последующие соответствуют клавише «Открыть», которую жмут 1 раз или несколько.

Для программирования можно пользоваться как основным, так и дополнительными брелоками:

Кстати, на шагах 6-7 можно одновременно нажать и удерживать две следующих кнопки: «багажник», «AUX». Тогда за 3 секунды настройки сбрасываются к «начальным».

Если был задан персональный код, его значение требуется ввести до «шага 1». При этом используется кнопка Valet. Нужно включить, выключить и снова включить зажигание, а затем выполнить ввод первой цифры. Зажигание выключают и включают, затем производят ввод второй цифры.

Перед «шагом 1» зажигание обязательно выключают. Для всех версий сигналки, включая ver 3, заводское значение кода – это две единицы.

Инструкция по эксплуатации Pantera QX-270

QX-270/290 “Инструкция пользователя”

Saturn Marketing Ltd.

Автомобильная охранная система с дистанционным управлением и 2-сторонней связью

Функции системы…………………………………………………………………………………………………………………………….2 Правила безопасного использования автосигнализации…………………………………………………………………..3 Функции кнопок брелоков-передатчиков системы …………………………………………………………………………….4 Использование 4-кнопочного брелока-передатчика с 2-сторонней связью ………………………………………..7 Активная постановка на охрану ……………………………………………………………………………………………………….8 Постановка системы на охрану с раздельным отключением зон датчиков ………………………………………..9 Пассивная постановка системы на охрану ……………………………………………………………………………………….9 Пассивная блокировка двигателя…………………………………………………………………………………………………….10 Постановка на охрану без помощи передатчика……………………………………………………………………………….11 “Бесшумный” режим охраны…………………………………………………………………………………………………………….12 Охрана автомобиля с работающим двигателем ……………………………………………………………………………….12 Режим “Турбо”…………………………………………………………………………………………………………………………………13 Защита автомобиля при включенном режиме охраны ………………………………………………………………………14 Снятие системы с охраны ……………………………………………………………………………………………………………….15 Снятие системы с охраны в режиме тревоги…………………………………………………………………………………….16 Бесшумная постановка и снятие системы с охраны………………………………………………………………………….16 Снятие системы с охраны в 2 этапа …………………………………………………………………………………………………17 Автоматическая повторная постановка системы на охрану ………………………………………………………………17 Быстрое отключение пассивной постановки на охрану / пассивной блокировки двигателя ………………..18 Информация о предыдущих срабатываниях системы. Таблица зон охраны………………………………………18 Режим VALET. Дистанционное включение режима VALET………………………………………………………………..20 Аварийное отключение системы. Отключение системы с помощью персонального кода. ………………….20 Программирование персонального кода отключения системы ………………………………………………………….22 Долговременное отключение сигналов подтверждения сирены ………………………………………………………..22 Функция защиты от ложных срабатываний NPC

Автоматическое запирание дверей при включении зажигания ………………………………………………………….23 Автоматическое отпирание дверей при выключении зажигания………………………………………………………..23 Функция “центрального замка”…………………………………………………………………………………………………………23 Дистанционный режим “Паника” ………………………………………………………………………………………………………24 Режим Anti-HiJack……………………………………………………………………………………………………………………………24 Дистанционное управление дополнительными устройствами (канал 2) …………………………………………….25 Дистанционное управление дополнительными устройствами (канал 3) …………………………………………….27 Функция “Поиск автомобиля” …………………………………………………………………………………………………………..28 Функция вызова водителя автомобиля …………………………………………………………………………………………….28 Память состояния системы при отключении питания ……………………………………………………………………….28 Специальные функции брелока-передатчика с 2-сторонней связью………………………………………………….29

Читать дальше: Список авто попадающих под налог на роскошь

1) Проверка наличия 2-сторонней связи ……………………………………………………………………………………..29 2) Выбор режима оповещения: звуковой / вибратор ……………………………………………………………………29 3) Режим энергосбережения ………………………………………………………………………………………………………30 4) Включение подсветки ЖК-дисплея передатчика ……………………………………………………………………..30

Предупреждение о разряде батарейки передатчика. Замена элементов питания …………………………….31 Программирование кодов передатчиков системы ……………………………………………………………………………32 Значение сигналов светодиодного индикатора (СИДа) …………………………………………………………………….33 Значение сигналов подтверждения сирены …………………………………………………………………………………….33 Значение сигналов указателей поворота………………………………………………………………………………………….34 Техническое обслуживание……………………………………………………………………………………………………………..34 Хранение, транспортирование, ресурс, утилизация………………………………………………………………………….35 Гарантии поставщика………………………………………………………………………………………………………………………35

Основные виды сигнализаций Пантера

Сигнализация Pantera подразделяется на односторонние и двусторонние модели. Последние, в свою очередь, бывают бюджетного класса, диалоговые и на частоте 868 MHz.

Рассмотрим особенность каждого класса.

Односторонние

Эти автосигнализации являются одними из самых простых и недорогих, но несмотря на это обеспечивают надёжную охрану автомобиля. Они обладают всеми необходимыми функциями для защиты транспорта от угона:

• двухуровневый датчик удара;
• противоразбойный режим Anti-HiJack;
• блокировка двигателя – одна или несколько;
• несколько зон охраны – двери, капот, багажник, зажигание;
• управление центральным замком, стеклоподъёмниками;
• динамический код SuperKeeloq с защитой от сканирования.

Помимо основных описанных функций модели Пантера имеют много дополнительных, упрощающих пользование автомобильной сигнализацией.

Двусторонние бюджетного класса

Среди автовладельцев давно стали популярны сигнализации с такой функцией, как обратная связь.

Её наличие позволяет видеть на брелоке, входящим в комплект устройства, что происходит с машиной прямо сейчас. Все изменения охранного комплекса сразу же отображаются на дисплее брелока.

Также наличие двусторонней связи намного упрощает установку и настройку автосигнализации.

Автосигнализации с двухсторонней связью Пантера с возможностью дистанционного управления запуском двигателя и автоматического запуска по температуре и времени можно установить на авто с механикой или автоматической коробкой передач, с простым ключом или системой PTS (кнопкой запуска).

Есть возможность подключения к цифровым цепям CAN любых автомобиля.

Двусторонние с помехозащищённостью на частоте 868 MHz

Именно Pantera самой первой применила в России частоту работы радиоканала брелока автосигнализации 868 MHz в сочетании с кодом BACS Dialog SST.

Это позволило обезопасить устройство от так называемых «электронных отмычек» и обеспечить дальность оповещения тревожных событий до 2,5 км, а управление до 1,5 км. В 2000-м году это была рекордная дальность работы сигнализаций без GSM модулей.

Двусторонние с диалоговым кодом

У инженеров Pantera получилось добиться рекордно малого времени реакции системы на команды, посылаемые с брелока – 0,25 секунд. Это стало возможно благодаря использованию новой технологии «Сдвоенного диалога». Физически это реализовано на 8192 сверхузкополосных FM-каналах обратной связи и управления.

Зачем нужны диоды?

Основной блок сигнализации с переходом к последней версии стал выпускаться на новой элементной базе.

Сравним между собой три разных версии:

• Ver 2 – отличия от сигналок, выпущенных в «версии 1», можно найти только в прошивке;
• Последняя (третья) версия – появилась новая элементная база, но схемные решения изменились мало.

К сигналкам, выпущенным в предыдущих версиях, поворотники подключались через диоды:

С переходом к новому поколению ситуация не поменялась. Подключая лампы поворотников, используйте два диода.

Габаритные огни, в отличие от поворотников, к разъему блока подключаются напрямую. Диоды при этом устанавливать не требуется.

Ниже показано, с чем соединяют контрольный шнур (коричневый), если речь идет о монтаже в автомобиле ВАЗ:

Здесь используются диоды Шоттки, рассчитанные на 1 Ампер. В первом случае, подключая лампы, нужно подобрать другой номинал. А еще, помните о том, что силовой диод при работе греется.

Может быть, когда-нибудь появится сигналка в версии ver 4, и силовые диоды будут в нее встроены. А от подключения сигнальных, то есть слаботочных диодов уйти нельзя. В некоторых авто блок подключают к одному концевику, в других – к четырем. Использование внешних сигнальных диодов является оптимальным.

Какими функциональными особенностями обладает сигнализация Pantera?

Основное предназначение автосигнализации Пантера – это обеспечение двусторонней связи с помощью брелока, оборудованного жидкокристаллическим дисплеем. Данное устройство, по сравнению с другими системами оповещения для авто, обладает множеством преимуществ в эксплуатации, среди которых стоит выделить:

• Широкий диапазон рабочих температур;
• Простоту монтажа. Схема подключения, входящая в комплект, позволяет быстро и без затруднений самостоятельно установить механизм;
• Доступную и подробную инструкцию по эксплуатации устройства;
• Легкий интерфейс и меню управления.

Известно, что существуют различные модификации автосигнализации Pantera, отличающиеся своим функциональным набором. Так, многие модели имеют функцию автозапуска двигателя, что позволяет владельцу прогреть автомобиль либо включить кондиционер заранее. Для транспортных средств с турбированным двигателем, производителем предусмотрены специальные модификации с турботаймером, а это предоставляет возможность включить сигнализацию, не ожидая, пока турбина охладится.

• Базовый блок;
• Двухуровневый извещатель удара;
• Пейджер;
• Трехкнопочный брелок;
• Четырехкнопочный программируемый прибор передачи информации;
• Сирену (6 тонов);
• Светодиодный индикатор;
• Антенну.

Спектр основных задач, которые реализует Pantera XS-3000, достаточно разнообразен. Так, система обеспечивает защиту не только автомобиля, но и владельца транспорта от возможного нападения. В случае завладения машиной злоумышленниками, устройство посредством встроенного реле способно заблокировать стартер и управлять стеклоподъемниками. Постановка транспортного средства на охрану и отключение сигнализации происходит в бесшумном режиме

Также стоит обратить внимание на такие функции автосигнализации Pantera XS-3000:

• Динамическое отключение системы;
• Управление освещением салона транспортного средства;
• Вызов владельца машины;
• Ограниченное время срабатывания сигнализации;
• Предупреждение о попытке взлома;
• Проверку наличия связи между сигнализацией и передатчиком в автоматическом, а также ручном режиме;
• Защиту от сканирования грабберами;
• Наличие иммобилайзера с возможностью программирования его режимов работы.

На видео – автосигнализация Пантера:

По желанию пользователя функциональный набор устройства Pantera XS-3000 можно расширить с помощью программирования системы. В таком случае сигнализация автоматически будет выполнять такие задачи:

• Постановку автомобиля на охрану;
• Перезапуск системы;
• Открытие (закрытие) дверей при включении (выключении) зажигания.

Механизм XS-3000 позволяет установить время задержки включения сигнализации, а также длительность импульса управления запорными устройствами. Система обладает функцией защиты от ложного срабатывания сигнализации.

Систему Пантера можно с легкостью перепрограммировать без привлечения специалистов. Для этого необходимо пошагово следовать установленному алгоритму действий:

• Отключается сигнализация;
• Посредством кнопки Valet проверяется, задействована ли функция снятия автомобиля с охраны. Если нет, то набирается код и осуществляется вход в меню охранного комплекса;
• Включается и выключается зажигание, потом опять автомобиль заводится. Затем, не позднее 15 секунд, нажимается кнопка Valet (количество нажиманий равно первой цифре кода);
• Зажигание выключается и три раза нажимается секретная кнопка;
• В случае правильного выполнения всех действий, звучит сирена, а СИД часто мигает;
• Нажимается и удерживается кнопка передатчика, а сигнал сирены должен оповестить, что механизм успешно перепрограммирован.

На видео – об установке автосигнализации Пантера:

Как установить

При установке сигнализации необходимо соблюдать стандартные требования:

1. Головной блок располагается в панели приборов. Узел размещается в проветриваемом пространстве на удалении от штатной электроники и магистралей климатической установки.
2. Сирена размещается в моторном отсеке, допускается использовать устройства с автономным источником питания.
3. Дополнительные концевые переключатели размещаются под крышками багажника или моторного отсека. Место размещения не должно находиться в зоне стока воды, после монтажа производится настройка свободного хода.
4. Кнопка программирования и контрольный диод размещаются на панели приборов. Сенсор удара устанавливается на поверхность моторного щита со стороны салона.
5. При установке оборудования в сервисном центре заполняется специальный раздел в сопроводительной документации. Установщик указывает запрограммированные параметры автоматического пуска и методику отслеживания работы силового агрегата (по данным от датчика давления масла, тахометра или генератора).

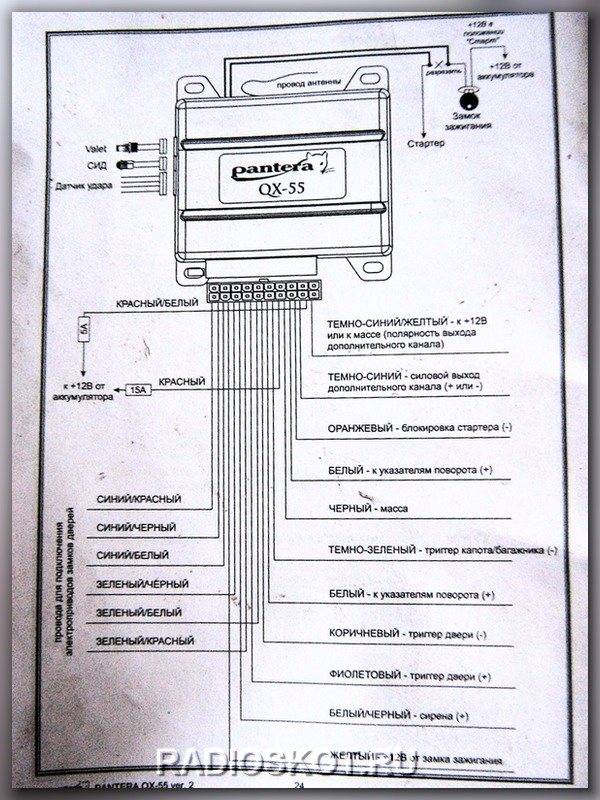

Схемы подключения

В документации к комплексам приводится схема подключения, позволяющая интегрировать сигнализацию в штатную электросхему автомобиля. В конструкции жгутов предусмотрены предохранители, демонтировать устройства запрещается. При недостаточной длине кабелей допускается применение удлинительных вставок. Точки соединения защищаются изоляционной лентой, рекомендуется располагать стыки внутри салона машины (для снижения коррозии).

Инструкция по настройке пультов с функцией автозапуска

В линейку автостартерных сигнализаций Panther входят следующие модели: SLK-635RS, SPX-2RS, SLK-675RS, PR-2, SLK-650RS, LX-320, SLK-775RS двунаправленная, SLK-868RS, SLK 625RS. Вы можете записать коды четырех удаленных устройств: два с 5 кнопками и столько же с 4 кнопками.

Следуйте инструкциям по настройке пультов дистанционного управления с автозапуском.

1. Выключите режим безопасности, садитесь в машину.
2. Если вам необходимо ввести персональный код для входа в программирование, действуйте следующим образом: • Немедленно включите, выключите и снова включите зажигание. • В отведенное время (пятнадцать секунд) нажмите кнопку «Домкрат». Количество кликов – это первая цифра кода. • Таким же образом введите второе значение секретного кода.
3. Трижды нажмите на Джека за пятнадцать секунд. Система издаст короткий звуковой сигнал сирены, и светодиод будет медленно мигать. Вы можете ввести данные первого пульта ДУ.
4. Щелкните по главной кнопке передатчика. Раздастся длинный звуковой сигнал, подтверждающий, что первое устройство было запрограммировано.
5. Зарегистрируйте оставшиеся пульты.
6. Выход из режима привязки происходит выключением зажигания или через пятнадцать секунд. Последуют короткий и длинный ЧИРП.

Характеристика противоугонной системы

Автосигнализация Pantera — противоугонная система нового поколения.

Модельный ряд

Сигнализации Pantera представлены в широком ассортименте. Определить модель можно по брелоку, а также узнать об их возможностях можно из руководства по эксплуатации.

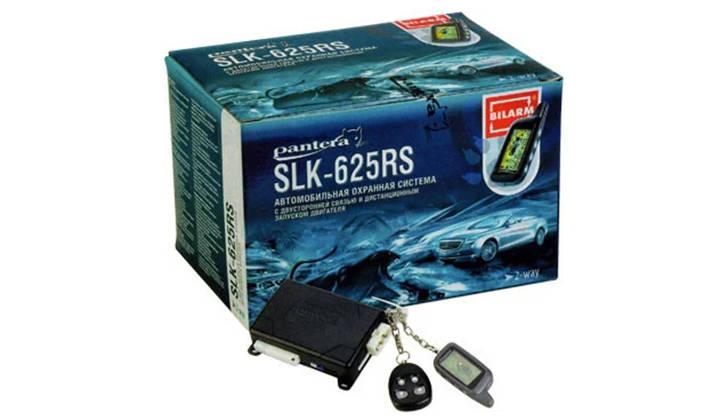

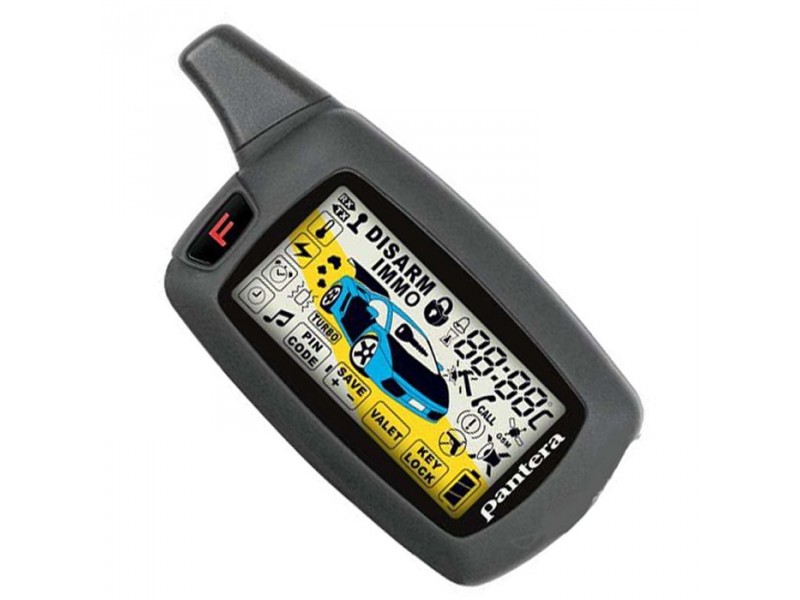

SLK 625RS

Охранная система SLK 625RS приобрела большую популярность. Модель с автозапуском и двусторонней связью. В комплект входит два брелока управления.

Сигналка SLK 625RS

SLK 675RS ver 2

Сигнализация Pantera SLK 675RS ver 2 имеет стандартный набор функций, как и в предыдущей версии, но дополнена функцией автоматического запуска двигателя в заданное время. Двухуровневый датчик удара позволяет настроить правильно чувствительность, исключив, таким образом, ложные срабатывания.

QX 270

Данная автосигнализация с двумя брелоками имеет возможность программируемого кода, позволяющего отключать систему. Есть возможность включения режима тревоги и его отключения в два этапа. В комплекте с QX 270 инструкция содержит информацию по установке и настройке (автор видео — Avtozvuk.ua — База Автозвука).

XS 1000

Модель XS 1000 оснащена двумя передатчиками, динамичным кодом защиты, двухуровневым датчиком удара. Идущая в комплекте с системой XS 1000 инструкция дает возможность разобраться с установкой и настройкой. Бесшумная постановка в режим охраны и снятие с него, защита от ложных срабатываний – плюсы XS 1000.

Плюсы и минусы девайсов

Автомобильная сигнализация Pantera завоевала свою популярность преимуществами, которыми обладает:

• бесшумное включение и отключение режима охраны;
• защитный динамичный код;
• автозапуск двигателя с возможностью прогрева салона;
• стабильная работа в широком диапазоне температур;
• программируемые функции;
• брелоки с двусторонней связью.

Наряду с достоинствами есть недостатки:

• монтаж требует специальных знаний;
• иногда стоимость не отвечает качеству;
• при хорошем качестве высокая цена;
• выходят из строя не раньше заявленного гарантийного срока.
